GB50116-2013与GB50116-98的区别文章摘要：本文笔者对《火灾自动报警系统设计规范》GB50116-2013与GB50116-98的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分，以下内容为个人分析，仅供参考。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定① 3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
② 3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
火灾探测器国家标准
火灾探测器是一种用来监测并发现火灾迹象的设备，它在火灾发生时可以及时发出警报，从而保护人们的生命和财产安全。
为了确保火灾探测器的质量和性能达到国家标准，我国制定了一系列的标准规范，对于火灾探测器的设计、安装、维护等方面都有详细的规定。
首先，火灾探测器的国家标准对其性能指标进行了明确规定。
包括探测器的灵敏度、响应时间、误报率等指标都有具体的要求。
这些指标的严格规定可以确保火灾探测器在发生火灾时能够快速、准确地发出警报，避免误报或漏报的情况发生。
其次，国家标准还对火灾探测器的安装位置和方法进行了详细规定。
根据不同的场所和用途，要求在特定的位置安装特定类型的火灾探测器，以确保能够最大限度地覆盖监测范围，提高火灾探测的效果。
同时，安装方法也有具体的规范，包括安装高度、固定方式、接线要求等，以确保火灾探测器的稳定性和可靠性。
此外，国家标准还对火灾探测器的维护和检测提出了明确的要求。
规定了定期检测的周期、方法和内容，以及维护保养的注意事项和标准。
这些规定可以确保火灾探测器能够长期稳定地工作，提高其可靠性和使用寿命。
总的来说，火灾探测器国家标准的制定对于提高火灾探测器的性能和可靠性起到了重要的作用。
遵守国家标准，不仅可以保障火灾探测器的质量，还可以提高火灾预防和控制的效果，最大限度地保护人们的生命和财产安全。
在实际生产和使用过程中，我们应该严格遵守国家标准的要求，确保火灾探测器的质量和性能达到标准要求。
同时，也要加强对火灾探测器的维护和检测工作，保证其长期稳定地运行。
只有这样，我们才能更好地预防和控制火灾，保障人们的生命和财产安全。
解读GB50116-2013《火灾自动报警系统设计规范》对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

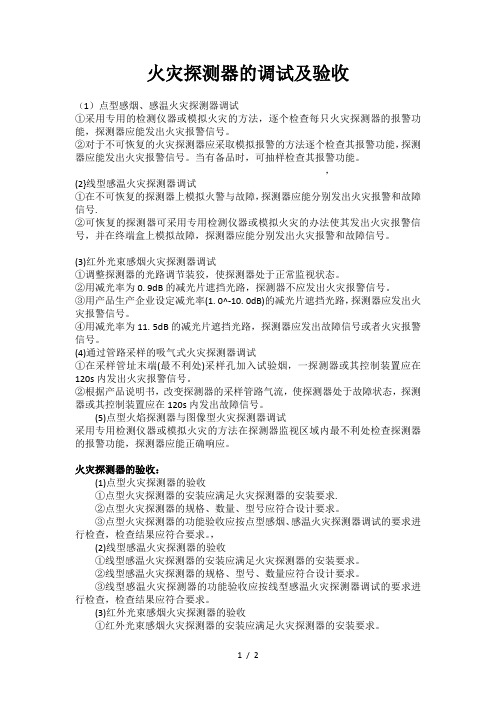

火灾探测器的调试及验收（1）点型感烟、感温火灾探测器调试①采用专用的检测仪器或模拟火灾的方法，逐个检查每只火灾探测器的报警功能，探测器应能发出火灾报警信号。
②对于不可恢复的火灾探测器应采取模拟报警的方法逐个检查其报警功能，探测器应能发出火灾报警信号。
当有备品时，可抽样检查其报警功能。
，(2}线型感温火灾探测器调试①在不可恢复的探测器上模拟火警与故障，探测器应能分别发出火灾报警和故障信号.②可恢复的探测器可采用专用检测仪器或模拟火灾的办法使其发出火灾报警信号，并在终端盒上模拟故障，探测器应能分别发出火灾报警和故障信号。
(3)红外光束感烟火灾探测器调试①调整探测器的光路调节装狡，使探测器处于正常监视状态。
②用减光率为0. 9dB的减光片遮挡光路，探测器不应发出火灾报警信号。
③用产品生产企业设定减光率(1. 0^-10. 0dB)的减光片遮挡光路，探测器应发出火灾报警信号。
④用减光率为11. 5dB的减光片遮挡光路，探测器应发出故障信号或者火灾报警信号。
(4)通过管路采样的吸气式火灾探测器调试①在采样管址末端(最不利处)采样孔加入试验烟，一探测器或其控制装置应在120s内发出火灾报警信号。
②根据产品说明书，改变探测器的采样管路气流，使探测器处于故障状态，探测器或其控制装置应在120s内发出故障信号。
(5)点型火焰探测器与图像型火灾探测器调试采用专用检测仪器或模拟火灾的方法在探测器监视区域内最不利处检查探测器的报警功能，探测器应能正确响应。
火灾探测器的验收：(1)点型火灾探测器的验收①点型火灾探测器的安装应满足火灾探测器的安装要求.②点型火灾探测器的规格、数量、型号应符合设计要求。
③点型火灾探测器的功能验收应按点型感烟、感温火灾探测器调试的要求进行检查，检查结果应符合要求。
，(2)线型感温火灾探测器的验收①线型感温火灾探测器的安装应满足火灾探测器的安装要求。
②线型感温火灾探测器的规格、型号、数量应符合设计要求。
光纤光栅火灾探测器验收规范(湖北省)ICS13.220.1C80DB42光纤光栅感温火灾报警系统设计、施工及验收规范Code for design ，installation ＆ acceptance of the fiberBragg grating feels the warm fire alarm system湖北省质量技术监督局发布目次前言 (III)1 总则 (1)2 规范性引用文件 (1)3 术语 (2)4 系统设计 (3)5 系统的安装施工 (6)6 系统的调试 (9)7 系统的验收 (10)8 系统的维护管理 (12)附录 A （规范性附录）本规范用词说明 (14)附录 B （资料性附录）开工报告 (15)附录 C （资料性附录）工程安装质量检查记录表 (17)附录 D （资料性附录）仪表系统调试记录.. 18附录 E （资料性附录）光缆敷设记录 (20)附录 F （资料性附录）仪表设备交接清单 (22)附录G （资料性附录）交工验收证书 (24)附录H （资料性附录）工程中间交接记录.. 26条文说明 (28)前言本标准的第1章、第4章、第7章为强制性条款，其余为推荐性条款。
本标准的附录A为规范性附录，附录B、附录C、附录D、附录E、附录F、附录G、附录H为资料性附录。
本标准由湖北省公安厅消防局提出。
本标准由湖北省标准化协会消防专业委员会归口。
本标准起草单位：湖北省公安厅消防局、武汉理工大学、武汉理工光科股份有限公司。
本标准主要起草人：刘建平、姜德生、程胜利、冯王碧、谢涛、程广瑜、何军、陈萍本标准2006-04-30首次发布。
光纤光栅感温火灾报警系统设计、施工及验收规范1 总则1.1为了保证光纤光栅感温火灾报警系统（以下简称火灾报警系统）的合理设计、正确施工、并明确验收要求和方法，减少火灾危害，保护人身和财产安全，特制定本规范。
1.2本规范适用于储罐区、隧道、电缆廊道（井）及其他易燃易爆和强电磁场等场所。
火灾探测器的施工验收要求一、施工要求1. 点型探测器（感烟、感温）1）探测器至墙壁、梁边的水平距离，不应小于0.5m。
2）探测器周围水平距离0.5m内，不应有遮挡物。
3）探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
4）在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半。
5）探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于45°。
2. 线型红外光束感烟火灾探测器1）光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m 时，光束轴线距探测区域的地（楼）面高度不宜超过20m。
2）发射器和接收器之间的探测区域长度不宜超过100m。
3）相邻两组探测器光束轴线的水平距离不应大于14m。
探测器光束轴线至侧墙水平距离不应大于7m，且不应小于0.5m。
4）发射器和接收器之间的光路上应无遮挡物或干扰源。
5）发射器和接收器应安装牢固，并不应产生位移。
在高度大于12m的场所，线型光束感烟火灾探测器的设置应符合下列要求：1）探测器应设置在建筑顶部。
2）探测器宜采用分层组网的探测方式。
3）建筑高度不超过16m 时，宜在6m～7m 增设一层探测器。
4）建筑高度超过16m 但不超过26m 时，宜在6m～7m 和11m～12m 处各增设一层探测器。
5）由开窗或通风空调形成的对流层为7m～13m 时，可将增设的一层探测器设置在对流层下面1m 处。
6）分层设置的探测器保护面积可按常规计算，并宜与下层探测器交错布置。
3. 其他线型探测器1）缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。
2）敷设在顶棚下方的线型差温火灾探测器，至顶棚距离宜为0.1m，相邻探测器之间水平距离不宜大于5m；探测器至墙壁距离宜为1～1.5m。
《火灾自动报警系统设计规范》GB50116 2013版与98版的新旧变化《火灾自动报警系统设计规范》GB50116-2013（新规范）和GB50116-98（旧规范）相比较，主要有以下四个方面变化：变化一：减小系统容量，增强系统稳定性。
2013版（新规范）3.1.5条提到：任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连结设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。
这一条在网上传的山寨的08版规范上面也有见到，看来这个是将来的一个趋势，搜罗国内各种类型火灾报警控制器，大多数产品都不能满足这一规范。
改变是痛苦的，前景是美好的。
报警控制器的容量如果没有受到一定的限制，点位带的过多，系统的稳定性势必会下降，在实际情况中也使很多报警系统在用户那边成为了“摆设”，所以新的设计规范里面加上这一条是很有必要的。
变化二：增加住宅火灾自动报警设置相关规定。
2013版（新规范）第七章增加了住宅建筑火灾自动报警系统这一部分内容，这对于整个火灾自动报警行业来说是一次质的飞跃，98版（旧规范）侧重于公共建筑的保护，随着社会的发展，旧规范已经无法与社会现状相适应，加上如今住宅火灾的多发，修改规范也成了必然。
变化三：细化重点防范区域设置的规定。
2013版（新规范）对道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所等重点火灾保护场所的火灾报警系统设置进行了细化的规定。
这些场所都是火灾较难扑救场所，很多设计人员在设计上面也存在盲区，细化了这些规定也为设计人员开辟了设计的新思路。
变化四：增加特种火灾探测器的设置规定。
目前市场上除了通用的感烟、感温等常用的火灾探测器外，特种探测器也在一些领域逐渐占领市场。
线型光纤感温火灾探测系统设计施工及验收规范
一、总则
1.本规范适用于建筑、室内和室外固定线型光纤感温火灾探测系统的全过程，包括设计、施工、验收、接受等。
3.全部施工人员必须具备相应的技术资质，安装施工人员必须取得《消防设施施工人员资格证书》（JGJ208），并经过职业培训。
4.施工前，施工单位应当根据施工图纸、施工细节资料，进行施工前期的技术准备工作，并对全过程施工安排进行统筹部署，确保施工质量和安全。
二、设计
1、设计图纸：火灾报警系统的设计图纸应包括火灾探测器的布置位置，电气线路布置及其他技术要求，并遵守现行标准及规范。
2、施工细节图说明：应提供施工所需要的细节图。
光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。
系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。
从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。
光栅光纤线型感温火灾探测器的信号处理单元关键词: 光栅光纤线型; 感温火灾探测器; 信号处理摘要：随着技术的发展，感温火灾探测器作为一种先进的新型火灾灾害预防技术正在不断得到发展，尤其是光栅光纤线型感温火灾探测器的研究和应用以及其信号处理单元的研制方面发展迅速。
针对这一类检测系统，本文提出一种高灵敏度、低成本、低功耗的-光栅-光纤线型感温火灾探测器信号处理单元系统。
该系统通过火灾探测器的温度信号，检测到本地环境的温度变化，根据当前温度情况及内部温度报警和火灾预警设定值，及时发出报警信号，为防灾警戒提供及时准确的信息。
本系统的具体设计方案的细节和分析，以及实验结果表明，本系统的可靠性和稳定性均较高，能够满足大多数需求。
全文：随着技术的发展，感温火灾探测器作为一种先进的新型火灾灾害预防技术正在不断得到发展。
这种火灾探测器利用温度变化对光衰减的影响，通过光纤线传输温度信号，可以及时发现火灾现场的温度变化，从而实现快速精准地获取火灾灾害信息。
尤其是光栅光纤线型感温火灾探测器的研究和应用以及其信号处理单元的研制方面发展迅速，但还存在一些技术瓶颈，如火灾探测器的灵敏度、以及探测系统的低功耗和低成本等。
针对这一类检测系统，本文提出一种高灵敏度、低成本、低功耗的光栅光纤线型感温火灾探测器信号处理单元系统。
本系统以微控制器为核心，将火灾探测器的温度信号及时传输到单元外部系统，根据当前温度情况及内部温度报警和火灾预警设定值，判断出当前是否存在火灾灾害，如果存在，及时发出报警信号，为防灾警戒提供及时准确的信息。
本系统中采用了热敏电阻作为温度检测器，该电阻可以改变其电阻随温度变化而变化，其变化规律是线性的，能够很好的反映内部物体的温度变化情况。
经过实验研究表明，实现火灾报警系统的最佳设计参数是：信号采样时间为0.025s，报警时机为60s，采样间隔为0.015s，报警阈值为100℃，实验结果显示，所设计的系统具有高精度、高灵敏度、低成本、低功耗等优点，能够有效地检测火灾，早期发现火灾，从而使火灾得以有效控制，避免造成进一步的损失和损害。
ICS13.220.1C80DB42光纤光栅感温火灾报警系统设计、施工及验收规范Code for design ，installation ＆ acceptance of the fiberBragg grating feels the warm fire alarm system湖北省质量技术监督局发布目次前言 (I)1 总则 (1)2 规范性引用文件 (1)3 术语 (1)4 系统设计 (1)5 系统的安装施工 (1)6 系统的调试 (1)7 系统的验收 (1)8 系统的维护管理 (1)附录 A （规范性附录）本规范用词说明 (1)附录 B （资料性附录）开工报告 (1)附录 C （资料性附录）工程安装质量检查记录表 (1)附录 D （资料性附录）仪表系统调试记录 (1)附录 E （资料性附录）光缆敷设记录 (1)附录 F （资料性附录）仪表设备交接清单 (1)附录G （资料性附录）交工验收证书 (1)附录H （资料性附录）工程中间交接记录 (1)条文说明 (1)前言本标准的第1章、第4章、第7章为强制性条款，其余为推荐性条款。
本标准的附录A为规范性附录，附录B、附录C、附录D、附录E、附录F、附录G、附录H为资料性附录。
本标准由湖北省公安厅消防局提出。
本标准由湖北省标准化协会消防专业委员会归口。
本标准起草单位：湖北省公安厅消防局、武汉理工大学、武汉理工光科股份有限公司。
本标准主要起草人：刘建平、姜德生、程胜利、冯王碧、谢涛、程广瑜、何军、陈萍本标准2006-04-30首次发布。
光纤光栅感温火灾报警系统设计、施工及验收规范1 总则1.1为了保证光纤光栅感温火灾报警系统（以下简称火灾报警系统）的合理设计、正确施工、并明确验收要求和方法，减少火灾危害，保护人身和财产安全，特制定本规范。
1.2本规范适用于储罐区、隧道、电缆廊道（井）及其他易燃易爆和强电磁场等场所。
1.3火灾报警系统的设计、施工必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。
1.4火灾报警系统设计、施工、验收时，除执行本规范外，还应符合国家现行的有关标准、规范的规定。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50166 火灾自动报警系统施工及验收规范GB 50093 自动化仪表工程施工及验收规范GB 50258 电气装置安装工程施工及验收规范3 术语下列术语适用于本规范3.1光纤光栅感温火灾探测器（以下简称探测器） fire detector with the fiber Bragg gratingtemperature sensor利用光纤光栅对温度敏感性的原理，用来检测被监测对象温度变化的装置。
3.2光纤光栅信号处理器（以下简称信号处理器） fiber Bragg grating signal processor（ signal processor）将光信号经过调制解调处理转变成电信号，具有显示、报警和输出功能的装置。
3.3光纤光栅感温火灾报警系统fire alarm system with the fiber Bragg gratingtemperature sensor由光纤光栅感温火灾探测器、传输光缆、信号处理器和计算机等几部分组成，能根据环境温度的变化报告火警的系统。
4 系统设计4.1一般规定4.1.1火灾报警系统按报警方式分为定温型、差温型、差定温型三种。
4.1.2火灾报警系统各组件应按国家相关要求，经国家消防电子产品质量监督检验中心型式检验合格。
施工中使用的各类配件应符合相关标准要求。
4.1.3探测器的适用环境温度为－40℃～＋95℃。
4.1.4探测器与保护对象之间不应有遮挡、隔离物。
4.1.5火灾报警系统不应安装在下列场所或位置：a、临近火源、热源处；b、经常受到振动、冲击的位置。
4.2火灾报警系统的设计4.2.1在储罐区的设计，探测器应沿罐壁呈圆形单圈分布。
每个探测点的间距（沿圆周测量的间距）应符合以下规定：a、5万m3及以下的储罐，间距为5m；b、5～10万m3储罐，间距为6.6m；c、15万m3以上储罐间距为8.2m。
4.2.1.1在内、外浮顶罐上安装探测器，一般安装在浮盘周围，挡雨板的内侧，如挡雨板上有密封橡胶装置不能揭开时，则安装在附近便于安装的地方。
如果有二次密封装置，则安装在二次密封装置的螺栓上。
传输光缆沿浮盘弦梯、罐壁护管引出至罐底，再穿管或沿桥架敷设至控制室。
4.2.1.2在拱顶罐上安装探测器，一般安装在罐顶护拦的下方，罐顶与罐壁的交界处附近，探测点间距为5m。
4.2.1.3在球罐上安装探测器，一般沿喷淋水管或相应的位置布设罐顶、罐中、罐底三圈，探测点的间距为4m。
4.2.2在交通隧道内安装探测器，一般呈纵向布置在距隧道顶部0.3m左右的位置，成直线排列。
顶部呈纵向固定一条钢绞线，然后将探测器用挂钩的形式与钢绞线连接。
探测点的纵向间距一般为6.6m，当隧道长度小于500m时，间距为5m。
当隧道长度大于10000m时，间距为10m。
当交通隧道为单或双车道时探测器可单排布设，置于隧道中间，当隧道行车道多于双车道时，探测器应双排布设。
双排布设时，两条光缆之间的间距为5m，两排探测点应交错布置，即一排探测点的横向位置在另一排的两个探测点中间，报警分区按100m划分，当温度出现异常上升时，探测器进行报警，并指示出发生火警的区域。
4.2.3在电缆廊道（井）内，探测器沿电缆走向布置，与所保护电缆相接触，在电缆接头和其他易发热的地方布置探测点，发热区小于1m时布置一个探测点，大于1m时布置两个探测点，平直无接头的地方按报警分区，每区1个探测点。
4.2.4在储罐区，每台储罐使用1台信号处理器；在交通隧道内，每1600m长的隧道使用1台信号处理器，1600m至3200m使用2台，3200m至4800m使用3台，以此类推；如有需要，可适当探测器的点数和信号处理器的台数。
在电缆廊道（井）内，探测器数在30点以内的，使用1台信号处理器，超过30点到60点使用2台，以此类推。
4.2.5信号处理器应设置在控制室内，设置条件应符合GB50093中5.1和5.2条相关要求。
4.2.6信号处理器接地应按GB50093中9.2条有关规定执行。
4.2.7光缆敷设应用钢管或槽盒进行保护，采用的钢管应为低压流体输送用的镀锌焊接钢管。
4.2.8考虑到光缆有一定的硬度，管内光缆包括护套层在内的截面积应不大于管子内空截面积的30% 4.2.9光缆保护管应符合GB50258中 2.1.6条和2.1.7条的要求。
光缆的弯曲半径应大于 20cm。
4.2.10在浮顶罐敷设光缆，光缆需敷设至浮顶上，并预留罐高50%长度的余量以备浮顶升降用。
5 系统的安装施工5.1一般规定5.1.1火灾报警系统的施工应具备的技术文件a、设计施工图、使用说明书。
b、系统主要部件的产品出厂合格证和型式检验报告。
5.1.2火灾报警系统安装前需办理开工报告（参照附录B），施工应按技术文件进行。
5.1.3安装施工中，参照附录C、D、E规定的内容做记录。
5.2系统组件检查5.2.1安装施工前，火灾报警系统应按下列规定进行检查：5.2.1.1各组件的型号、规格、数量，应符合设计文件的要求。
5.2.1.2组件上的铭牌应清晰、完整。
5.2.1.3组件应无碰撞变形及其它机械性损伤；表面无锈蚀，保护层完好。
5.3系统的安装施工5.3.1探测器的安装位置应符合设计文件要求。
5.3.2在电缆沟内安装探测器，探头直接与电缆绑扎，注意探头部分应紧贴电缆，不得松动。
5.3.3安装施工中，应确保各组件的完好性，不允许擅自拆卸系统组件。
5.3.4各组件的安装应牢靠，符合设计要求。
5.4布缆5.4.1钢管结构的要求a、钢管与钢管、钢管与钢管附件之间的连接应采用螺纹连接。
不得采用套管焊接。
b、螺纹加工应光滑完整，管口内壁应去锋边和毛刺，不得在螺纹上缠麻或绝缘胶带。
螺纹有效啮合扣数为 5-6 扣，外露丝扣不应过长。
5.4.2线路应按最优化路径集中敷设，横平竖直，整齐美观，不宜交叉。
光缆敷设前应进行外观检查和光纤通光检查。
5.4.3光缆光纤的连接方法应采用专用设备进行。
连接操作中防止损伤和折断光纤，连接后应对光纤进行测试。
其接头损耗不得大于0.1dB。
5.5火灾探测器的安装5.5.1探测器的检查将信号处理器接上 DC24V电源，再将探测器与信号处理器相连接，用开水浇淋末端探测器，如仪表温度上升则表明探测器正常，可以安装。
5.5.2探测器与传输光缆相连接应用光纤保护盒保护，光纤保护盒应固定牢固，其光纤连接必须可靠。
5.5.3探测器光缆展开时不得直接抖开，必须按原成盘方向的反方向盘旋展开。
5.5.4探测器和光缆用弯卡或挂钩固定，用于固定探测器的弯卡或挂钩，间距为 0.5m，用于固定光缆的弯卡或挂钩，间距为 1m左右。
在固定探测器和光缆时不能用力拉扯，固定后的探测器和光缆不能紧绷，应处于松弛状态。
5.5.5探测器的多余光缆应盘好、绑扎成束，放在附近的立柱或扶手旁。
5.6信号处理器的安装5.6.1根据设计要求，进行仪表柜内布线并检查各线号无误。
5.6.2将信号处理器装入仪表柜，按使用说明书要求进行接线。
5.6.3合上电源开关，检查仪表是否进入正常工作状态，如正常，断开电源，装上仪表挂钩并拧紧，将光缆上的跳线接头同信号处理器接好。
5.7系统装置的接地应按设计文件进行。
6 系统的调试6.1一般规定6.1.1火灾报警系统的调试在系统安装完成后进行。
6.1.2调试前应具备完整的技术资料及调试必需的其他资料，并符合本标准5.1.1和5.1.3规定。
6.1.3调试负责人应由专业技术人员担任。
参加调试的人员应责任明确。
6.1.4调试前应按设计要求检查系统组件的型号、规格、数量及安装质量，并应及时处理所发生的问题。
6.1.5调试后参照附录C和D规定的内容填写调试记录和质量检查记录。
6.2调试6.2.1火灾报警系统的调试包括以下内容：a、报警系统的检查；b、报警系统的参数设置；c、显示温度及报警温度的调校。
6.2.2火灾报警系统调试完成后，应按GB50166的相关规定进行下列功能检查。
a、高温报警功能；b、消音、复位功能；c、故障报警功能；d、主电源和备用电源自动转换功能。
6.2.3根据现场情况，应采用模拟火灾响应试验对探测器逐个进行试验，其动作应准确无误。
6.2.4应在连续运行 48h无故障后，填写调试记录和质量检查记录。
