22-STAINLESS STEEL AISI 316(A4)

A4-70与316的耐腐蚀性基本相当
A4-70不是316，它是紧固件的的表达方式。

紧固件制造厂可以用满足A4所有的材料来制造，这种标注方式注重机械性能。

成分可以看紧固件相关标准。

一般来讲A4-70，可以用下列材料来制造。

00Cr17Ni14Mo2
00Cr17Ni12Mo2
00Cr17Ni13Mo2N
这些材料与316的耐腐蚀性基本相当。

A2-70意思是：A代表奥氏体不锈钢4代表316材质
70代表标准件的抗拉力度不得小于700
A4-70意思是
A是代表奥氏体不锈钢
4代表是SUS316
70代表标准件的抗拉力度不得小于700
A2304和A431670代表每平方毫米的抗拉强度时700N
A2-70，A4-80等性能标记表示的是由奥氏体不锈钢材料制造的紧固件，由于奥氏体不锈钢的材料种类比较多，所以，每一种名称所表示的均不是一个钢号，而是一类钢号。

性能标记由材料组别和性能等级两部分组成：第一部分代号（“-”前）表示材料组别；第二部分数字（“-”后）表示产品的性能等级，其数字为公称抗拉强度（σb，N/mm*mm）的1/10。

材料组别分为A、C、F三类；A类表示奥氏体钢A1～A5；具体详见GB3098.6-2000。

补充：以上所列美国AISI/ASTM中的钢号分别对应中国的奥氏体型钢号为：
304-0Cr19Ni9(0Cr18Ni9)
316-0Cr17Ni12Mo2
316L-00Cr17Ni14Mo2
317-0Cr19Ni13Mo3
317L-00Cr19Ni13Mo3(00Cr17Ni14Mo3)。

不锈钢螺丝的等级通常是根据其材质和性能特点进行划分的，主要考虑到它们的抗拉强度、抗腐蚀性能和用途等方面的因素。

以下是一些常见的不锈钢螺丝等级：
1. 不锈钢18-8（A2）：这是一种常见的不锈钢螺丝等级，也被称为A2不锈钢。

它通常由18%的铬和8%的镍组成，具有良好的耐腐蚀性能和一定的抗拉强度。

适用于一般的户外和室内应用。

2. 不锈钢316（A4）：这种不锈钢螺丝也被称为A4不锈钢，由16-18%的铬、10-14%的镍和2-3%的钼组成。

它具有更高的耐腐蚀性能，特别适用于海水环境和化学腐蚀性较强的条件下使用。

3. 不锈钢304（A2-70、A2-80）：这些等级表示不锈钢螺丝的抗拉强度。

A2-70表示最低抗拉强度为70兆帕斯卡（MPa），而A2-80则表示最低抗拉强度为80MPa。

这些螺丝通常采用304不锈钢制造，具有良好的耐腐蚀性能，适用于一般用途。

4. 不锈钢410：这是一种高强度不锈钢，通常用于需要更高抗拉强度的应用，但相对于其他不锈钢等级来说，其耐腐蚀性能可能较差。

5. 不锈钢2205：这是一种双相不锈钢，由22%的铬和5%的镍组成，具有优异的耐腐蚀性和抗拉强度。

它常用于特殊环境和化工领域。

请注意，不锈钢螺丝的等级和材质可能会因不同的标准和制造商而有所不同。

在选择不锈钢螺丝时，应根据具体的应用和环境要求来选择合适的等级和材质，以确保其性能和耐用性。

1.4404材质标准摘要：1.1.4404 材质的概述2.1.4404 材质的标准3.1.4404 材质的特点4.1.4404 材质的应用领域正文：1.1.4404 材质，又称为AISI 316 不锈钢，是一种具有良好耐腐蚀性能的奥氏体不锈钢。

其主要成分为碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S) 以及铬(Cr)、镍(Ni) 等元素，这些成分的恰当配比使得1.4404 材质在许多腐蚀环境中表现出优越的性能。

2.1.4404 材质的标准主要遵循美国不锈钢标准AISI 316，以及欧洲标准EN 10088-3。

在我国，1.4404 材质也得到了广泛应用，参照的标准有GB/T 1220-2007《不锈钢棒》和GB/T 3280-2012《不锈钢冷轧钢板和钢带》等。

3.1.4404 材质的特点主要表现在以下几个方面：- 良好的耐腐蚀性能：1.4404 材质中的铬含量达到了16%，使得它具有很好的耐腐蚀性能，特别是在弱腐蚀环境下，如海水、氯化物和其他化学介质中，表现出优越的耐蚀性。

- 耐高温性能：1.4404 材质具有较高的耐高温性能，其抗氧化性在高温下表现良好。

- 良好的焊接性能：1.4404 材质可以通过各种焊接方法进行焊接，具有良好的焊接性能。

4.1.4404 材质广泛应用于以下领域：- 食品工业：1.4404 材质符合食品安全标准，常用于制作食品机械、厨房用具等。

- 制药工业：1.4404 材质具有良好的耐腐蚀性能，在制药设备、管道等方面有着广泛应用。

- 化工设备：1.4404 材质在各种腐蚀性介质中表现出优越的性能，因此被广泛应用于化工设备制造。

- 建筑装饰：1.4404 材质外观美观，常用于制作豪华建筑的内外装饰材料。

aisi 316对应的标准aisi 316是一种奥氏体不锈钢，它含有16-18%的铬，10-14%的镍和2-3%的钼，以及少量的其他元素。

钼的添加使得aisi 316具有优异的耐腐蚀性能，特别是耐点蚀和应力腐蚀开裂的能力。

aisi 316在化工、海洋、造纸、医疗等领域有广泛的应用。

aisi 316是美国钢铁协会（AISI）的标准牌号，它也符合美国材料与试验协会（ASTM）的A240/A240M标准，以及美国机械工程师协会（ASME）的SA-240/SA-240M标准。

这些标准规定了aisi 316的化学成分、力学性能、热处理、表面质量等要求。

aisi 316也有对应的国际标准，例如国际标准化组织（ISO）的4401标准，欧洲标准化委员会（CEN）的EN 10088-2标准，德国标准化学会（DIN）的1.4401标准，日本工业标准（JIS）的SUS 316标准，中国国家标准（GB）的0Cr17Ni12Mo2标准等。

这些标准之间有一定的差异，但基本上都是基于aisi 316的性能和特点制定的。

aisi 316还有一些变种，例如aisi 316L，它是一种低碳版本的aisi 316，碳含量不超过0.03%，以提高其抗晶间腐蚀的能力。

还有aisi 316Ti，它是一种添加钛的版本的aisi 316，钛含量为0.5%左右，以稳定其奥氏体结构和提高其耐高温的性能。

这些变种也有相应的标准，例如aisi 316L对应的ASTM A240/A240M 316L，aisi 316Ti对应的ASTM A240/A240M 316Ti等。

综上所述，aisi 316对应的标准有很多，不同的标准有不同的侧重点和适用范围，用户在选择和使用aisi 316时，应根据自己的需求和条件，参考相应的标准，以保证其性能和质量。

第一类属低合金型，代表牌号UNS S32304（），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。

第二类属中合金型，代表牌号是UNS S31803（）,PREN值为32-33，其耐蚀性能介于AISI 316L 和6%Mo+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（）,有的也含钨和铜,PREN 值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

国内外主要双相不锈钢牌号的近似对照见表2。

表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值Representative Duplex Stainless Steel Types,MainChemical Analysis and Pitting Resistance Equivalent Number表2 各国主要双相不锈钢牌号的近似对照Comparison of Main Duplex Stainless Steels Of Different Countries工业事业部五分厂2008年8月5日双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。

不锈钢一般是不锈钢和耐酸钢的总称。

不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。

不锈钢自本世纪初问世，到现在已有90多年的历史。

不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。

不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。

按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。

双相不锈钢的分类及代表牌号
双相不锈钢的代表牌号见表1。

这些牌号主要适用于变形材，与其相当的牌号也可用于铸件。

双相不锈钢一般可分为四类：
第一类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。

第二类属中合金型，代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,PREN值为32-33，其耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N），PREN值为38-39，这类钢的耐蚀性能高于22%Cr
的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

国内外主要双相不锈钢牌号的近似对照见表2。

表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值
Representative Duplex Stainless Steel Types,Main
Chemical Analysis and Pitting Resistance Equivalent Number
表2 各国主要双相不锈钢牌号的近似对照
Comparison of Main Duplex Stainless Steels Of Different Countries。

不锈钢标准钢号对照表机械图纸上材料栏常用材料名称1.生铁类（国内GB）:HT200→灰铁,抗拉强度200N/mm2,牛/平方毫米.ZG200→铸造碳钢, ,抗拉强度200N/mm2,牛/平方毫米. T8~T10→碳工钢,含碳量0.8%~1%.16Mn→低合金钢, 含碳量0.12%~0.2%,含锰量1.2%~1.6%. 20CrMnTi→合金结构钢(硬面齿轮用钢),热处理;880o~900oC油冷,200oC回火.Cr12 / Cr12MoV→合工钢(冷冲模具用钢), 热处理;960o~1000oC油冷,200oC回火.W18 Cr4V5Co5→高速钢(冷冲模具用钢), 热处理;1210o~1230oC油冷,540oC~560oC 回火.2.铜类（国内GB）: 纯铜;T1, T2, T3, 含铜量99.95%~99.97%,其余为银.黄铜;H90→含铜量88%~91%,其余为锌.黄铜;HNi65-5→含铜量64%~67%,含镍量5%~6.5%.黄铜;HSn90-1→含铜量88%~91%,含锡量0.25%~0.75%. 白铜;B5,含铜量4.4%~5%,其余为镍+银.锡青铜;QSn4-3铍青铜; Qbe2铸造青铜; ZCuSn3Zn8Pb6Ni1（锡青铜）铸造青铜; ZCuPb10Sn10（铅青铜）铸造青铜; ZcuAl8Mn13Fe（铝青铜）3.铝类（国内GB）:纯铝;AL,含铝量99.995%~99.95%.L1~ L 6；工业纯铝.LG1~ LG 5；工业高纯铝.LF2~ LF43；防锈铝.LY1~ LY17；硬铝.LD2~ LD31；锻铝.LC3~ LC12；超硬铝.LT1~ LT66；特殊铝.4.日，美，港，台通用模具用钢类/板材:A.COLD WORK STEELS(冷作模具钢) : 国标GB; Cr12Mo1V1, Cr12MoV, (美国;D2, 日本;SKD11, 瑞典;XW-41).国标GB;Cr12,(美国;D3, 日本;SKD1, 瑞典;XW-41).国标GB; 9CrWMn.(俗称：油钢 ) (美国;01, 日本; SKS3, 瑞典; DF-2).B.HOT WORK STEEL（热作模具钢）国标GB; 4Cr5MOSIV1(美国;D2, 日本;SKD11, 瑞典;XW-41).国标GB; 4Cr5MOSIV1 (美国; H13, 日本; SKD61, 瑞典; 8407).国标GB; 3Cr2W8V (美国; H21, 日本;SKD5, 瑞典; 8407).国标GB; 5CrMnMo (美国; 6G, 日本;SKT5, 瑞典; 8407).国标GB; 5CrMiMo (美国; L6, 日本; SKT4 , 瑞典; 8407).C.PLASTIC MOULD STEELS（塑胶模具钢）国标GB;SM3Cr2Mo(美国; P20, 瑞典; 618).国标GB;SM3Cr2NiMo(美国; P20+Ni , 瑞典; 718 ).国标GB;SM4Cr13 (美国; 420, 瑞典; S -136H ).D. ALLOY STRUCTURE STEELS（合金结构钢）国标GB; 40Cr (美国; 5140, 日本; SCr440 ).国标GB; 20CrMnTi （渗碳淬火硬面齿轮用）E. STAINLESS STEELS（不锈钢）国标GB;OCr18Ni9 (美国; 420, 日本; SUS420 ).国标GB;1Cr18Ni9Ti (美国; 304, 日本; SUS304 ). 拉深很好用，但拉深过三次一定要退火哦[950!~1000度]！（这是经验，如果你不退火，就是放在仓库里的成品有时也会暴裂的）F. H.S.STEELS（高速工具钢）国标GB; W18Cr4VG. CARBON STEELS碳素钢国标GB;T8 (美国; W1A-8 , 日本; SKH5 ).国标GB;T10 (美国; W1A-9?, 日本SKH3; ).国标GB;Q235（旧标准A3）(美国; Gr.D, 日本; SM400A ).国标GB;20-50（例45#钢是也）(美国; 1020-1050, 日本S20C-S50C; ).国标GB;GCr15轴承钢 (美国; 52100, 日本SUJ2; ).★另外如标有：Spcd, 或Spcc, 或Spcen是指日本冷轧钢板，有单光片，双光片等.（交货时分捆片和张片）Spcd；（冷扎板）（1/2硬） PSpcc；（冷扎板）相当于国产08L冷板（深拉深板1/4硬） SSpcen；（冷扎板）（最深拉深软板）ZSPHC（热扎板）SECC（镀锌板）SGCC（热镀锌板）C5102，C 5191是指日本磷铜片C1720，是指日本铍青铜片★最近我国研制四种性能优良的模具用钢:65Cr4W3Mo2VNb(简称65Nb),7Cr7Mo3V2Si(简称LDl),5Cr4Mo3SiMnVAl(简称012Al),6Cr4Mo3Ni2WV(简称CG2).65Nb,012Al和CG2相当并优于高速钢,抗压强度比Cr12MoV钢高.65Nb和LDl耐磨性较好012Al和CG2韧度较好另外:牌号日本美国类型用途1Cr18Ni9Ti SUS321 321 奥氏体使用最广泛，适用于食品、医药、原子能工业. 0Cr25Ni20 SUS310S 310S 奥氏体炉用材料.1Cr18Ni9 SUS302 302 奥氏体经冷加工有高的强度，建筑用装饰部件.0Cr18Ni9 SUS304 304 奥氏体我们通常拉深件用的不锈钢材料就是它00Cr19Ni10 SUS304L 304L 奥氏体抗腐蚀性要求高、耐热零件及热处理有困难的零件.1Cr17Ni7 SUS301 301 奥氏体型我们通常做端子类的连续模用的条料（有弹性的弹片）就是它.0Cr17（Ti）铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器，装饰用1Cr17 SUS430 430 铁素体型俗称不锈铁，软料，用于重油燃烧器部件，家用电器.0Cr13 SUS410S 410S 铁素体型高韧性及受冲击负荷的零件,如汽轮机片,螺帽等.1Cr13 SUS410 410 马氏体型耐蚀性,一般用途、刀刃机械零件、泵杆餐具等. 2Cr13 SUS420J1 420 马氏体型俗称不锈铁，硬料.淬火状态下硬度高，耐蚀性良好，作汽轮机叶片.。

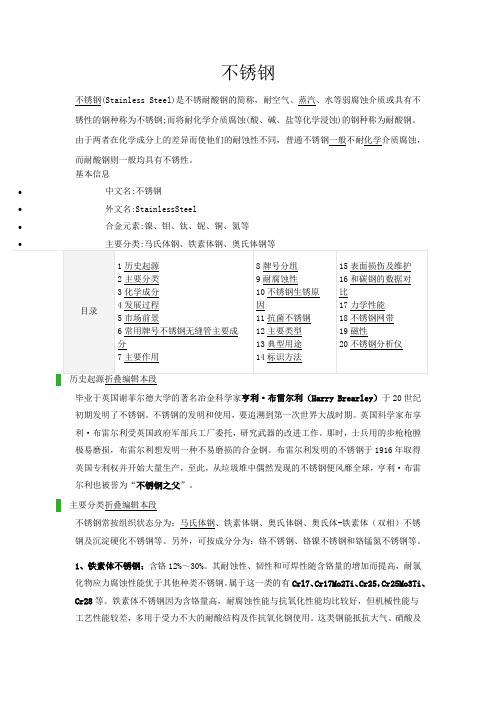

不锈钢知识大全不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。

不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

不锈钢的耐蚀性取决于钢中所含的合金元素。

“不锈钢之父”是亨利·布雷尔利(Henry Brewelly)。

他在第一次世界大战期间受英国政府军部兵工厂委托，研究武器的改进工作，期间发明了一种不易磨损的合金钢，这种合金钢就是后来闻名世界的不锈钢。

亨利的不锈钢于1916年取得英国专利权并开始大量生产，这种新型的不锈钢因其防腐蚀和耐高温的特性而深受欢迎，迅速风靡全球。

亨利刚开始开发耐磨合金钢，他认为各种金属都有自己的优点。

如果几种金属熔合成一种合金，它们可能不容易磨损。

他在钢中加入了各种元素，做了很多实验，但都不理想，这让他非常失望。

布莱尔测试过的每一块合金，如果磨损不好，他就把它丢在实验室外面的垃圾堆里。

随着实验的继续，垃圾堆里的垃圾越来越多，布雷尔利不得不把它清理干净。

在清理垃圾时，布里利的助手看到垃圾堆里的合金钢大部分都生锈了，但有一种合金像镜子一样明亮，没有生锈。

助理很惊讶，很快把它捡起来交给了老师。

亨利接过闪闪发光的合金钢，仔细看了一会儿，纳闷：这么多合金钢都成了锈疙瘩，为什么没有锈斑？布雷尔利如获至宝，对这种不锈钢进行了研究和分析。

结果表明，该钢含铬量为12.8%，含碳量为0.24%。

他把铬钢分别浸泡在酸、碱和盐溶液中，结果没有锈迹。

没有发现耐磨材料，而是无意中发明了“不锈钢”。

一、不锈钢基础知识1.1 不锈钢的定义及特性定义：在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，具有美观的表面和良好的耐腐蚀性能，不必经过镀色等表面处理，而发挥其固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢（以不锈、耐蚀性为主要特性，且铬含量至少为10.5%，碳含量最大不超过1.2%的钢）。

毕业于英国谢菲尔德大学的著名冶金科学家亨利·布雷尔利（Harry Brearley）于20世纪初期发明了不锈钢。

不锈钢的发明和使用，要追溯到第一次世界大战时期。

英国科学家布享利·布雷尔利受英国政府军部兵工厂委托，研究武器的改进工作。

那时，士兵用的步枪枪膛极易磨损，布雷尔利想发明一种不易磨损的合金钢。

布雷尔利发明的不锈钢于1916年取得英国专利权并开始大量生产，至此，从垃圾堆中偶然发现的不锈钢便风靡全球，亨利·布雷尔利也被誉为“不锈钢之父”。

主要分类折叠编辑本段钢及沉淀硬化不锈钢等。

另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。

1、铁素体不锈钢：含铬12%～30%。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。

属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。

铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。

这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。

2、奥氏体不锈钢：含铬大于18%，还含有 8%左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。

0Cr19Ni9钢的Wc<0.08%，钢号中标记为“0”。

这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。

这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。

奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。

3、奥氏体 - 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

316不锈钢标准号316不锈钢是一种常见的不锈钢材料，其标准号为ASTM A276/A276M-17。

这一标准是由美国材料和试验协会（ASTM）制定的，涵盖了316不锈钢的化学成分、机械性能、加工工艺等方面的要求。

首先，316不锈钢是一种含有镍、钼和铬等元素的不锈钢材料，具有良好的耐腐蚀性能。

其主要化学成分包括，铬（Cr）的含量在16%至18%之间、镍（Ni）的含量在10%至14%之间、钼（Mo）的含量在2%至3%之间。

这些元素的添加使得316不锈钢在高温、高压、酸性、碱性环境下都能保持良好的耐腐蚀性能，因此被广泛应用于化工、海洋工程、医疗设备等领域。

其次，根据ASTM A276/A276M-17标准，316不锈钢的机械性能也有明确的要求。

其抗拉强度不低于515MPa，屈服强度不低于205MPa，延伸率不低于40%。

这些机械性能的要求保证了316不锈钢在使用过程中具有足够的强度和塑性，能够满足各种工程结构的要求。

此外，ASTM A276/A276M-17标准还对316不锈钢的加工工艺进行了规定。

根据标准，316不锈钢可以采用热轧、冷拔、热处理等工艺进行加工，以获得不同尺寸和形状的产品。

在加工过程中，需要严格控制加热温度、冷却速度、成形工艺等参数，以确保最终产品达到标准要求的化学成分和机械性能。

总的来说，ASTM A276/A276M-17标准为316不锈钢的生产和应用提供了明确的指导，保证了其质量和性能符合工程要求。

作为一种常用的不锈钢材料，316不锈钢在化工、海洋工程、医疗设备等领域有着广泛的应用前景，其标准化生产和应用将进一步推动相关行业的发展。

综上所述，ASTM A276/A276M-17标准的制定，对于规范316不锈钢材料的生产和应用起到了重要的作用。

通过严格的化学成分、机械性能、加工工艺等要求，保证了316不锈钢的质量和性能达到工程应用的要求，促进了相关行业的发展和进步。

Document Title Report No.VersionAISI316Material Report(Austenitic Stainless Steel)201502221Date Page22-2-151of2 TITLE:AISI316Material Report(Austenitic Stainless Steel)Document SummaryThis report details the chemical composition,mechanical/physical material properties and processing considerations for the AISI316material family.For projects where SDL retains design authority the material can be considered for use as an alternative to the following material specifications.For projects where SDL does not retain design authority,the alternative materials listed must be provided with full material certification(SDL quality clause Q4)for approval by the end user.A.I.S.I.B.S.970EuroNorm(E.N.)Swedish Japanese19551983No NameGrade SS JIS316EN58H316S31 1.4401X5CrNiMo17-12-22347SUS316316L EN58J316S31 1.4404X2CrNiMo17-12-22348SUS316L 316H-----316S51----------1.0IntroductionThe A.I.S.I.Grade316family are austenitic stainless steels,containing upto3.0%molybdenum, The molybdenum gives316better overall corrosion resistant properties than Grade304-in particular improved pitting and crevice corrosion resistance in chloride environments.It can easily be processed by a variety of methods for components in automotive,aerospace test and industrial applications.Grade316also has outstanding welding characteristics.Post-weld annealing is generally not required when welding thin sections.Grade316L,is a low carbon version of316is immune from sensitisation(grain boundary carbide precipitation).Thus it is extensively used in heavy gauge welded components(over about6mm). Grade316H,with its higher carbon content has application at elevated temperatures,as does stabilised grade316Ti.The austenitic structure also gives these grades excellent toughness,even down to cryogenic temperatures.2.0Chemical CompositionTypical chemical compositions for the316family are given belowGrade C Mn Si P S Cr Mo Ni N 316Min---0-16.0 2.0010.0-Max0.08 2.00.750.0450.0318.0 3.0014.00.10 316L Min-----16.0 2.0010.0-Max0.03 2.00.750.0450.0318.0 3.0014.00.10 316H Min0.040.040--16.0 2.0010.0-max0.100.100.750.0450.0318.0 3.0014.0-3.0Mechanical PropertiesTypical mechanical properties for the316family are given below:-Grade Tensile Yield Strength Elongation Hardness Hardness Strength0.2%Proof Rockwell B BrinellUnit MPa MPa%per50mm HR(B)(HB)3165152054095217316L4851704095217316H51520540952174.0Physical PropertiesTypical physical properties for the316family are given below:-Grade Density Elastic Poissons Co-efficient Thermal Specific ElecModulus Ratio of Thermal Conductivity Heat ResistivityExpansion CapacityUnit kG/M3Gpaµm/m/°C W/m.K J/kg.K nΩ.m31680001930.316.016.3500740 316L80001930.316.016.3500740 316H80001930.316.016.35007405.0Alternative material specificationsThe alternative material specifications below are pre-approved for use only where SDL retains design authority.For all other purposes they are provided for comparative purposes only,not as a schedule of contractual equivalents.If exact equivalents are needed the application of the use of the material must be considered in conjunction with the original specificationsA.I.S.I.B.S.970EuroNorm(E.N.)Swedish Japanese19551983No NameGrade SS JIS31658H316S31 1.4401X5CrNiMo17-12-22347SUS316 316L EN58J316S11 1.4404X2CrNiMo17-12-22348SUS316L 316H-----316S51----------。

306不锈钢标准"306不锈钢"通常是指AISI 306不锈钢，也被称为AISI 316。

AISI （美国铁及金属学会）是一种通用的不锈钢牌号命名系统，用于标识和分类不锈钢。

AISI 316是一种含有铬、镍和钼等元素的奥氏体不锈钢，常用于耐腐蚀和高温环境中。

以下是AISI 316（也称为306）不锈钢的一般标准和特性：1.ASTM标准：•ASTM A240/A240M - "Standard Specification for Chromium and Chromium-Nickel Stainless Steel Plate,Sheet, and Strip for Pressure Vessels and for GeneralApplications"（用于压力容器和一般应用的铬和铬镍不锈钢板、薄板和带材的标准规范）•ASTM A312/A312M - "Standard Specification for Seamless, Welded, and Heavily Cold Worked AusteniticStainless Steel Pipes"（奥氏体不锈钢管的标准规范，包括无缝、焊接和重度冷加工的管）2.EN标准：•EN 10088-1 - "Stainless steels - Part 1: List of stainless steels"（不锈钢的清单）3.JIS标准：•JIS G4303 - "Stainless steel bars"（不锈钢棒材的标准规范）4.化学成分：AISI 316（306）的典型化学成分包括铬（Cr）、镍（Ni）、钼（Mo）等。

具体的化学成分可能会因生产商而异，但通常在16-18%的Cr、10-14%的Ni和2-3%的Mo范围内。

5.物理性质：AISI 316（306）具有优异的耐腐蚀性能、高温强度和良好的加工性能。

aisi 316 标准一、概述aisi 316 标准是一种针对不锈钢316的品质控制标准，旨在确保该类不锈钢在应用领域的性能和安全性。

该标准规定了不锈钢316的化学成分、物理性能、机械性能、耐腐蚀性能等方面的要求，是生产企业和检验机构进行产品质量控制的重要依据。

二、范围本标准适用于生产和使用不锈钢316的各类企业和机构，包括但不限于不锈钢制品、化工、石油、医疗等领域。

三、化学成分aisi 316 标准规定了不锈钢316的化学成分要求，包括碳、铬、镍、锰、硅、铜、钛等元素的比例和含量。

生产企业应按照标准要求进行生产，确保不锈钢的化学成分符合标准规定。

四、物理性能不锈钢316的物理性能包括密度、硬度、拉伸强度、冲击强度等。

生产企业应按照标准要求进行检测，确保不锈钢的物理性能符合标准规定。

五、机械性能机械性能是衡量不锈钢316材料质量的重要指标，包括屈服强度、抗拉强度、延伸率等。

生产企业应对所生产的不锈钢进行严格的机械性能检测，确保其符合标准规定。

六、耐腐蚀性能不锈钢316的耐腐蚀性能是衡量其质量的关键指标之一。

aisi 316 标准规定了不锈钢的耐腐蚀性能要求，包括对不同环境因素（如温度、湿度、腐蚀性物质等）下的耐腐蚀性能进行评估。

生产企业应对所生产的不锈钢进行耐腐蚀性能检测，确保其符合标准规定。

七、检验方法aisi 316 标准规定了不锈钢316的检验方法和标准，包括取样、检测设备、检测方法、数据处理等方面的要求。

检验机构应按照标准规定进行检验，确保检验结果的准确性和可靠性。

八、认证与标志生产企业应取得相关认证机构颁发的认证证书，并在产品上加贴符合标准的标志，以证明产品质量符合aisi 316 标准的要求。

九、实施与监督各级政府相关部门应加强对不锈钢316生产和检验的监督和管理，确保生产企业按照标准进行生产，检验机构按照标准进行检验。

对于违反标准规定的企业和机构，应依法进行处理。

十、附录和参考文献本标准附录和参考文献列出了相关术语和定义、检测方法和标准规范等，供读者参考和使用。

OHO AISI 316 Material Report (Austenitic Stainless Steel) OHO-001 1 Document Name/Location Date Page22-2-05 1 of 5 TITLE: AISI 316 Material Report (Austenitic Stainless Steel)Document SummaryThis report details the chemical composition, mechanical / physical material properties and processing considerations for the AISI 316 material family. For projects where SDL retains design authority the material can be considered for use as an alternative to the following material specifications. For projects where SDL does not retain design authority, the alternative materials listed must be provided with full material certification (SDL quality clause Q4) for approval by the end user.B.S. 970 EuroNorm (E.N.)A.I.S.I.Grade 1955 1983 No Name SwedishSSJapaneseJIS316 EN 58 H 316 S 31 1.4401 X5CrNiMo17-12-2 2347 SUS 316 316 L EN 58 J 316 S 31 1.4404 X2CrNiMo17-12-2 2348 SUS 316L 316 H ----- 316 S 51 ----- -----DistributionName Company No. ofCopies Material Database Startrite Designs 1Compiled By: Checked By: Approved By:Name: Sean Simmons Name: Hugh Curtis Name: John SeatonTitle: Engineering Manager Title: Quality Manager Title: Managing Director Date: 14-02-05 Date: 18-02-05 Date: 22-02-05 Signature: Signature: Signature:OHO AISI 316 Material Report (Austenitic Stainless Steel) OHO-001 1 Document Name/Location Date Page22-2-05 2 of 5CONTENTS1.0 INTRODUCTION PAGE 32.0 CHEMICAL COMPOSITION PAGE 33.0 MECHANICAL PROPERTIES PAGE 34.0 PHYSICAL PROPERTIES PAGE 45.0 ALTERNATIVE MATERIAL SPECIFICATIONS PAGE 46.0 FATIGUE PERFORMANCE PAGE 57.0 CORROSION RESISTANCE PAGE 68.0 TEMPERATURE RESISTANCE PAGE 69.0 HEAT TREATMENT PAGE 710.0 PROCESSING CHARACTERISTICS - WELDING PAGE 711.0 PROCESSING CHARACTERISTICS - MACHINING PAGE 712.0 PURCHASING NOTES PAGE 713.0 REFERENCES PAGE 8OHO AISI 316 Material Report (Austenitic Stainless Steel) OHO-001 1 Document Name/Location Date Page22-2-05 1 of 56.0 Fatigue performanceThe below charts are provided for reference only, since fatigue performance is dependent upon the design of component, manufacturing process and post process treatments – such as shot peening. In the event of accurate material data being required - all enquiries should be referred to the material supplier at the time of order.OHO AISI 316 Material Report (Austenitic Stainless Steel) OHO-001 1 Document Name/Location Date Page22-2-05 2 of 59.0 Heat TreatmentSolution Treatment (Annealing) - Heat to 1010-1120°C and cool rapidly. These grades cannot be hardened by thermal treatment.10.0 Processing Characteristics – WeldingExcellent welding performance from all standard controlled methods. AS 1554.6 pre-qualifies welding of 316 with Grade 316 and 316L with Grade 316L rods or electrodes (or their high silicon equivalents). Heavy welded sections in Grade 316 require post-weld annealing for maximum corrosion resistance.11.0 Processing Characteristics – MachiningGood machining properties for all standard metal removal in operations. A modified version of grade 316 is available in round and hollow bar products. This grade gives higher machining rates and lower tool wear compared to standard 316 or 316L..12.0 Purchasing NotesIt is common for 316 and 316L to be stocked in "Dual Certified" form - mainly in plate and pipe. For all SDL design authority projects, dual certified product does not meet 316H specification and is unacceptable for high temperature applications and material purchased must be supplied in accordance with SDL Q4 quality requirements.OHO AISI 316 Material Report (Austenitic Stainless Steel) OHO-001 1 Document Name/Location Date Page22-2-05 1 of 5 13.0 References•Newnes engineering materials pocket reference book W.E. Bolton•Engineering metallurgy 1 R.A. Higgins•Engineering metallurgy 2 R.A. Higgins•Material science and engineering W. D Callister •Macreadys stock reference book• B.S. 970 1983 Parts 1-3 B.S.I.。

国内外常用材料对照牌号英文名称中文名称中国国内常用牌号304不锈钢304 stainless steel 0Cr18Ni9(0Cr19Ni9)、1Cr18Ni9Ti 316不锈钢316 stainless steel 0Cr17Ni12Mo2、00Cr17Ni14Mo2321不锈钢321 stainless steel 0Cr18Ni10Ti、1Cr18Ni9Ti430不锈钢430 stainless steel 1Cr17、0Cr17410不锈钢410 stainless steel 1Cr13、2Cr13420不锈钢420 stainless steel 1Cr13、2Cr13MoV410Cb不锈钢410Cb stainless steel 0Cr13、1Cr13405不锈钢405 stainless steel 0Cr1318-8不锈钢18-8 stainless steel 0Cr18Ni917-4PH不锈钢17-4PH stainless steel 1Cr17Ni4Cu4Nb无缝不锈钢管Seamless stainless steel pipe 0Cr18Ni9冷轧碳素钢Cold rolled carbon steel 08、10、15、20、25、30、35、40、45、50、55、60热轧碳素钢Hot rolled carbon steel Q195、Q215、Q235高碳钢High carbon steel 65Mn、60Si2CrA不锈钢棒Stainless steel rods X12Cr13、X12Cr17钛Titanium TA2、TA10钛合金Titanium alloy TA9、TA13黄铜Brass CuZn37、CuZn40铜Copper C1100、C1020高锰钢High manganese steel ZGMn13-1、ZGMn13-2、ZGMn13-3低碳钢Low carbon steel Q235A(J3)、Q235B(J2)、Q235C(J1)不锈钢扁平Stainless steel flat bar X6Cr17、X6Cr13AISI4140合金钢AISI4140 alloy steel 4140、4142AISI8620合金钢AISI8620 alloy steel 862020CrMnTi合金钢20CrMnTi alloy steel 20CrMnTi、30CrMnTi20Cr轴承钢20Cr bearing steel 20Cr、20Cr435CrMo合金钢35CrMo alloy steel 35CrMo、34CrMo420CrMoH合金钢20CrMoH alloy steel 20CrMoH、25CrMoH碳素结构钢Carbon structure steel 10、20、35、45钢材Steel Q195、Q215、Q235、Q275、Q355普通碳素结构钢Ordinary carbon structure steel Q195、Q215、Q235合金结构钢Alloy structure steel 16Mn、15CrMo、12Cr1MoV、20Cr、40Cr、20CrMo、25CrMo、20CrMnTi冷轧酸洗钢Cold rolled pickled steel SPCC-SD热轧钢Hot rolled steel Q235B、A36、SS400、S235JR合金结构钢Alloy structure steel 16Mn、15CrMo、12Cr1MoV、20Cr、40Cr、20CrMo、25CrMo、20CrMnTi冷轧酸洗钢Cold rolled pickled steel SPCC-SD。

奥氏体化不锈钢英文缩写
（原创版）
目录
1.奥氏体化不锈钢的概述
2.奥氏体化不锈钢的英文缩写
3.奥氏体化不锈钢的特性与应用
正文
一、奥氏体化不锈钢的概述
奥氏体化不锈钢，是一种具有良好耐腐蚀性和抗氧化性的不锈钢，广泛应用于建筑、装饰、厨具等领域。

它的主要成分是铁、铬、镍等元素，其中铬元素是关键的合金元素，能提高不锈钢的耐腐蚀性。

根据铬元素的含量，奥氏体化不锈钢可以分为低、中、高三个等级。

二、奥氏体化不锈钢的英文缩写
奥氏体化不锈钢的英文缩写为 Austenitic Stainless Steel，简称为 AISI。

AISI 是 American Iron and Steel Institute 的缩写，即美国钢铁学会。

这个缩写通常会在不锈钢产品的材料牌号前出现，如 304、316 等，表示这种不锈钢的材质。

三、奥氏体化不锈钢的特性与应用
1.耐腐蚀性：奥氏体化不锈钢具有较好的耐腐蚀性，尤其在氧化性环境中表现出色。

这主要得益于其表面形成的一层致密的铬氧化物保护膜，可以防止钢体内部受到腐蚀。

2.耐高温性：相较于其他类型的不锈钢，奥氏体化不锈钢在高温环境下的性能较为稳定，具有较好的耐高温性。

3.抗氧化性：奥氏体化不锈钢具有较好的抗氧化性，可以在各种氧化性环境中长期使用。

4.良好的加工性能：奥氏体化不锈钢具有良好的可锻性、可焊性和可切削性，便于加工成各种零部件。

应用领域：奥氏体化不锈钢广泛应用于建筑装饰、厨房用具、餐具、化工设备、医疗设备等领域。

316SS就是奥氏体不锈钢316，后缀SS就是不锈钢Stainless Steel的意思，标准为美国ASTM；ASME；AISI的标准里的不锈钢牌号。

316与316L最大区别是含碳量和机械性能的不同。

316含碳量≤0.08和，抗拉强度≥515MPa,屈服强度≥205MPa；而316L含碳量≤0.03和抗拉强度≥485MPa,屈服强度≥170MPa.316L是美标牌号，对应中国牌号为00Cr17Ni14Mo2《中外钢铁牌号速查手册》316ss和316L没有什么本质区别，同为奥氏体不锈钢，ss表示不锈钢的意思。

316ss和316L不锈钢是含钼不锈钢种。

该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15％和高于85％时，316不锈钢具有广泛的用途。

316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。

316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。

耐腐蚀性：耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。

而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。

耐热性：在1600度以下的间断使用和在1700度以下的连续使用中，316不锈钢具有好的耐氧化性能：在800-1575度的范围内，最好不要连续作用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。

316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。

热处理：在1850-2050度的温度范围内进行退火，然后迅速退火，然后迅速冷却。

316不锈钢不能过热处理进行硬化。

焊接：316不锈钢具有良好的焊接性能。

可采用所有标准的焊接方法进行焊接。

焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。

为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。

如果使用316L不锈钢，不需要进行焊后退火处理。

AISI304和AISI316奥氏体不锈钢气体渗碳腐蚀磨损性能分析彭恩高;周阳宁;李朋【摘要】本文提出了低温气体渗碳工艺,通过对AISI304和AISI316进行低温气体渗碳处理,研究了这两种奥氏体不锈钢的低温渗碳组织性能,发现该工艺具有兼顾表面强度与耐蚀性能的特点.试验结果表明:在同一渗碳时间下,渗碳气体温度越高,不锈钢表面的硬度就越大,其耐磨性就越强,这证明不锈钢的耐磨性与其表面硬度的大小是成正比例.在同等试验条件下,AIS I316可以获得比AISI304更优的综合性能.【期刊名称】《船电技术》【年(卷),期】2017(037)004【总页数】5页(P26-30)【关键词】奥氏体不锈钢;气体渗碳;渗碳组织;腐蚀;磨损形态【作者】彭恩高;周阳宁;李朋【作者单位】武汉船用电力推进装置研究所,武汉430064;武汉船用电力推进装置研究所,武汉430064;武汉武钢华工激光大型装备有限公司,武汉430223【正文语种】中文【中图分类】TG304奥氏体不锈钢在石油、化学、轻工、食品、医药等行业中应用广泛，典型零件如水泵、齿轮、管道、阀门阀座等。

过滤器、管接头、球阀等化工行业领域流体件不但要有良好的耐蚀性能，而且需要一定的耐磨性能，从而保证其在反复的使用中不会因为磨损导致尺寸变小致使工件失效或是长时间的腐蚀造成化工液体滴、漏、跑等现象。

常规化学热处理、热喷涂、表面沉积、离子注入等表面强化手段，容易引起耐蚀性下降、涂层剥落，或是工艺操作困难、强化效果差[1-2]。

因此，突破奥氏体不锈钢表面强度提高伴随腐蚀性能下降的悖论，寻求抗磨损性能和耐腐蚀性能的最佳配合，是扩大奥氏体不锈钢应用的关键所在。

自20余年前人们发现固溶强化作用可以实现奥氏体不锈钢的耐蚀强化后，欧美等国家采用多种技术手段，开展低温化学热处理技术的应用研究，促进低温气体渗碳技术日趋成熟，其成套处理工艺已形成专利加以保护[3]。

但是，在我国该技术仍属空白。
