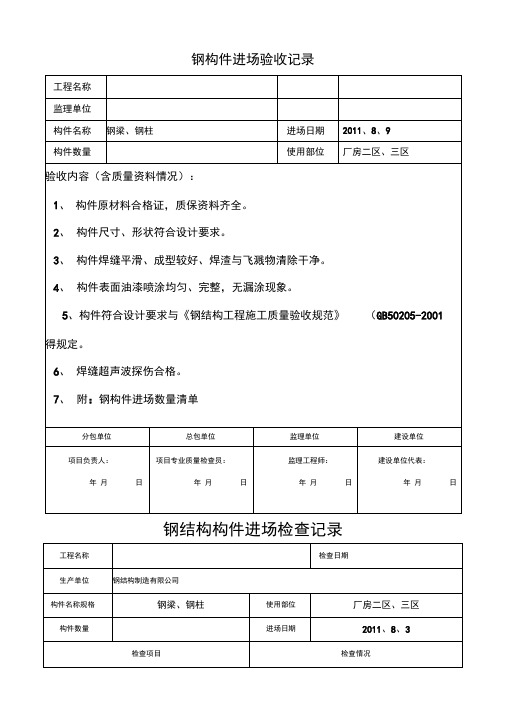

钢梁制造质量控制验收记录表
对接焊缝施焊验收记录
焊接质量检查验收记录
编号：
焊钉现场施焊及检查验收记录
编号：
超声波检测验收记录
编号：-
磁粉检测验收记录
编号：
X射线检测验收记录
弦杆检测验收记录
编号：
编号：
编号：
横梁（工形、T形）检测验收记录
编号：
编号：
编号：
编号：
联结系杆件检测验收记录
编号：
顶板单元检测验收记录
编号：
拼接板（类）成品检测验收记录
编号：
17
小件成品检测验收记录
编号：
18
喷砂除锈质量检查验收记录
编号：
涂装质量检查验收记录
编号：
重大返修验收记录
编号：
焊缝重大修补验收记录
编号：
焊缝锤击检查验收记录
编号：
驻厂监造中间报验申请单
编号：
钻孔模板检测验收记录
编号：
25
各类工装胎模检测验收记录
编号：
26
编号：
27
编号：
28
编号：
29
编号：
30。

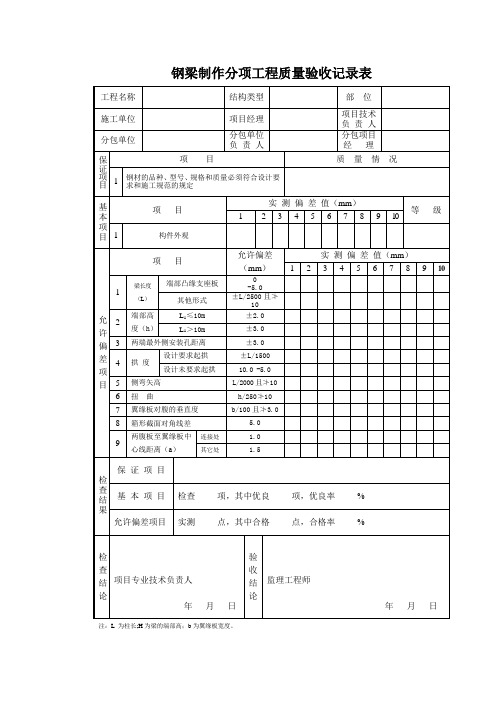

钢板（桁）梁制作检验批质量验收记录G2-30-2主控项目1、钢材、焊接材料、涂装材料应符合设计和规范要求。
检查数量：全数检查。
检验方法：检查出厂合格证、出厂检验报告和进场复验报告。
2、高强度螺栓连接副等紧固件及其连接应符合设计和规范要求。
检查数量：全数检查。
检验方法：检查出厂合格证、出厂检验报告和高强螺栓扭矩系数复验报告。
3、高强螺栓摩擦面除锈后的抗滑移系数应符合设计要求。
检查数量：全数检查。
检验方法：检查出厂合格证、出厂检验报告和进场复验报告。
4、焊缝探伤检验应符合设计和规范要求。
检查数量：超声波：100％；X射线：10％。
检验方法：检查超声波和X射线探伤记录或报告。
5、涂装前钢材表面不得有焊渣、灰尘、油污、水和毛刺等。
涂装前钢材表面除锈等级和粗糙度应符合设计要求。
检查数量：全数检查。
检验方法：观察、用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的标准图片对照检查。
6、涂装遍数应符合设计要求，每一涂层的最小厚度不应小于设计要求厚度的90％。
涂装干膜总厚度不得小于设计要求厚度。
检查数量：按设计规定数量检查，设计无规定时，每10m2检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。
检验方法：用干膜测厚仪检查。
7、热喷铝涂层应进行附着力检查。
检查数量：按出厂批每批构件抽查10％，且同类构件不得少于3件，每个构件检测5处。
检验方法：在15mm×15mm涂层上用刀刻划平行线，两线距离为涂层厚度的10倍，两条线内的涂层不得从钢材表面翘起。
一般项目1、焊缝外观质量应符合第14.2.7条规定。
检查数量：同类部件抽查10％，且不少于3件；被抽查的部件中，每一类型焊缝按条数抽查5％，且不少于1条；每条检查1处，总抽查数应不少于5处。
检验方法：观察，用卡尺或焊缝量规检查。
2、钢梁制作允许偏差应分别符合表14.3.1-1～表14.3.1-3的规定。
表14.3.1-1 钢板梁制作允许偏差表14.3.1-2 钢桁梁节段制作允许偏差表14.3.1-3 钢箱形梁制作允许偏差注：①分段分块制造的箱形梁拼接处，梁高级腹板中心距允许偏差按施工文件要求办理；②箱形梁其余各项检查方法可参照板梁检查方法；③h′为盖板与加筋肋或加筋肋与加筋肋之间的距离。

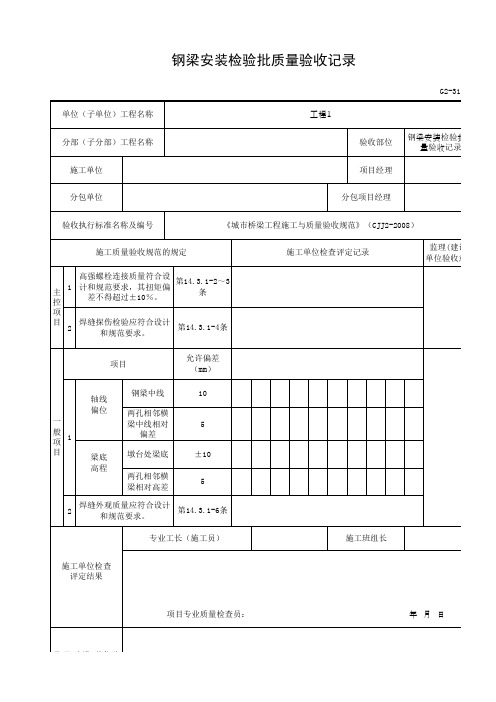

钢梁制作检验批质量验收记录（1）A:DB 29-51-2003 B:CJJ2-2008B-78 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1制作钢梁用的材料材质必须符合设计要求和国家标准的规定A:第14.2.1条2钢梁制作的几何尺寸及焊缝等级应符合设计要求和国家标准的规定A:第14.2.2条3钢梁加工制作的焊缝应饱满，表面平顺，不得有裂纹、未溶合、夹渣、未填满弧等现象；焊缝必须进行探伤检测A:第14.2.3条一般项目4 高强螺栓必须进行强度检验A:第14.2.4条5高强螺栓栓接的构件表面必须进行处理，抗滑移系数应符合设计要求A:第14.2.5条6 栓接枢孔应垂直、孔壁光滑A:第14.2.6条7焊缝外观质量应符合国家规范规定A:第14.2.7条8钢枢直径允许偏差为±0.1mm第14.2.8条枢孔直径允许偏差为±0.2mm9高强螺栓施拧前，扭矩扳手应进行校正第14.2.9条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目1制作钢梁用的材料材质必须符合设计要求和国家及行业现行技术标准的规定。
检查数量：抽查检查。
检验方法：检查试验报告。
2钢梁制作的几何尺寸及焊缝等级应符合设计要求和国家现行技术规范的规定。
3钢梁加工制作的焊缝应饱满，表面平顺，不得有裂纹、未溶合、夹渣、未填满弧等现象；焊缝必须进行探伤检测。
检查数量：射线探伤检查焊缝总数的10%，超声波探伤检查焊缝总数的100%。
注：焊缝探伤的具体要求按《公路桥涵施工技术规范》的规定执行。
检验方法：观察、检查探伤试验报告。
一般项目4高强螺栓必须进行强度检验。
检查数量：抽查检查。
检验方法：检查试验报告。
5高强螺栓栓接的构件表面必须进行处理，抗滑移系数应符合设计要求。
