重庆大学2020年春季学期课程作业脉冲电路与数字逻辑答案+我名字2020年春季学期课程作业脉冲电路与数字逻辑第1次脉冲电路与数字逻辑题号一合计已做/题量0 / 400 / 40得分/分值0 / 1000 / 100一、单项选择题(共40 题、0 / 100 分)1、PAL是指(),其与阵列(),或阵列()。
A、可编程阵列逻辑,可编程,固定B、可编程逻辑阵列,固定,可编程C、只读存储器阵列,可编程,固定D、随机存储器阵列,固定,固定收藏该题2、EPROM是指()。
A、随机读写存储器B、只读存储器C、可编程的只读存储器D、可擦可编程的只读存储器收藏该题3、下列是“与或”式的是( )。
A、A(B+C)DB、A(B+D)C、A+B(C+D)D、A+BD收藏该题4、两输入与非门输出为0时,输入应满足()。
A、两个同时为1B、两个同时为0C、两个互为相反D、两个中至少有一个为0收藏该题5、8变量的卡诺图中某个小方块有()个小方块与其相邻。
A、6B、7C、8D、9收藏该题6、常用的BCD码有()。
A、奇偶校验码B、格雷码C、8421码D、余三码收藏该题7、n级反馈移位寄存器的状态数是()。
A、nB、2nC、2^nD、2n-1收藏该题8、逻辑函数的表示方法中具有唯一性的是()。
A、真值表B、表达式C、逻辑图D、卡诺图收藏该题9、对于n变量的逻辑函数,其最大项的个数为()。
A、nB、2nD、2^n收藏该题10、已知逻辑函数F=AB+CD,选出下列可以肯定使F=1的状态是()。
A、A=0,BC=0,D=0B、A=0,BD=0,C=0C、AB=1,C=0,D=0D、AC=1,B=0收藏该题11、在( )情况下,函数F=ABCDˉ运算的结果是逻辑0。
A、全部输入是0B、任一输人是0C、仅一输入是0D、全部输入是1收藏该题12、n个触发器可以构成能寄存()位二进制数码的寄存器。
A、n-1B、nC、n+1D、2^n收藏该题13、时序逻辑电路的电路状态是指()。
《脉冲与数字电路》试题一(满分100分)一、填空题(每空1分,共40分)1、脉冲是指存在时间极短的()或()的波形。
在脉冲数字电路中,常用的是()脉冲。
2、电容器充放电过程中,充放电的快慢取决于RC的大小。
RC大,则充放电进行的();RC小,则充放电进行的()。
3、二极管和三极管都具有()特性。
利用二极管的单向导电性,可将其作为()使用。
处于开关状态下的晶体管,其工作点在()区和()区之间跳动。
4、()是最基本的开关电路,它的特点是输出信号和输出信号反相。
5、触发器是数字电路的一种基本()单元,它能够()一位二进制的信息。
它应具备如下功能:有两个(),在输入信号的作用下,它可以置于()态,也可以置于()态;它还必须具有()功能。
6、对于同步RS触发器,用作计数器时,触发器会发生多次翻转,即出现()现象。
7、TTL电路的电压传输特性分为()、()、()和()四个阶段。
8、时序电路逻辑功能的特点是:电路任意时刻的输出信号不仅与当时的()有关,还与电路原来的状态有关。
9、寄存器是具有能够()、()和传送数码的一种逻辑记忆元件,它分为()和()两种。
10、计数器是数字系统中能()输入脉冲个数的数字电路。
它可用来()、()、()。
11、卡诺图化简中,两个相邻最小项合并可消去()个变量;八个相邻最小项合并可消去()个变量12、CC7555集成电路由()、()和()、放电管V以及()组成。
13、集成施密特触发器由()、()、()和()四部分组成。
二、判断题(每小题1分,共20分)1、脉冲分压器中的加速电容Ci是使输出电压变化加快,以克服Co的延缓作用。
()2、积分电路的输出延缓了输入的跳变部分。
()3、双稳态电路在电源接通后,电路一定处于V1饱和,V2截止。
()4、逻辑代数中的“加”和普通代数中的“加”完全一样。
()5、TTL电路中,V6、V7对输入信号起箝位作用。
()6、式子A+AB=A成立。
()7、TTL电路实现了“与非”逻辑功能。
数字电子技术(第2版) 第一套 A 卷
一、单选题(每题1分)
1. 回差是( B )电路的特性参数。
A 时序逻辑
B 施密特触发器
C 单稳态触发器
D 多谐振荡器
2. 石英晶体多谐振荡器的主要优点是( B )。
A 电路简单
B 频率稳定度高
C 振荡频率高
D 振荡频率低
3. 对TTL 与非门多余输入端的处理,不能将它们( B )。
A 与有用输入端并联
B 接地
C 接高电平
D 悬空
4. TTL 与非门的关门电平是0.8V ,开门电平是2V ,当其输入低电平为0.4V ,输入高电平
为3.2V 时,其低电平噪声容限为( C )
A 1.2V
B 1.2V
C 0.4V
D 1.5V
5. 逻辑函数ACDEF C AB A Y +++=的最简与或式为( B )
A .C A Y += B.
B A Y += C. AD Y = D. AB Y =
6. 在什么情况下,“与非”运算的结果是逻辑0。
( D )
A .全部输入是0 B. 任一个输入是0 C. 仅一个输入是0 D. 全部输入是1
7. 组合逻辑电路( D )。
A 一定是用逻辑门构成的
B 一定不是用逻辑门构成的
C 一定是用集成逻辑门构成的
D A 与B 均可
8. 已知逻辑函数的真值表如下,其表达式是( C )。
1§7 脉冲与数字电路知识-习题【基础习题7.1】脉冲数字电路的特点1、处理数字信号的电路称为 电路。
数字电路有如下几个特点: 1.1、数字电路是实现 功能和进行各种数字运算的电路。
1.2、由于数字信号在 和数值上都是不连续的,它在电路中表现为信号的 ,或者电平的 两种状态。
1.3、若用二进制数"0"和"1"来代表两种状态一一低电平和 ,则数字信号便可用"0"和"1"组成的代码序列来表示。
因此,数字电路可把自然界中的物理量转换为 进制数,对这些物理量进行逻辑或数字运算。
2、数字电路中晶体管多工作在 状态。
由于数字信号只有"0"与"1"两种状态,故可用晶体管的"导通"(饱和)和"截止"这两种截然不同的状态来表征。
例如,用晶体管截止时输出的高电平(H)表示"1",用晶体管 (饱和)时输出的低电平(L)表示"0"。
3、数字电路工作时只要求能可靠地区分"0"或"1"两种状态,这比模拟电路中要求电压应准确地是多少要容易实现得多,即数字电路对精度要求比模拟电路低,故适于 化。
4、数字电路还有抗干扰能力 、功耗低、速度快等优点。
5、脉冲信号是指在短促时间内电压或电流发生突然 的信号。
所谓"短促"时间没有严格的定义,一般认为,如果电压或电流发生突变的时间可以与电路中的过渡过程时间相比拟,就可以认为是"脉冲"。
6、在计算机中,突变时间常以 秒(S μ,S 610-)、纳秒(ns 、S 910-秒)计。
S S 6101-=μ,S S 9101n -= 7、通常将产生或变换脉冲波形的电路称为 电路。
8、当数字信号在"0"和"1"两种状态之间快速变换时,数字电路将输出一系列脉冲波。
《脉冲数字电路》试卷B适用专业:考试时间:120分钟考试形式:闭卷满分:100分一、填空题(共25分,每空1分)1、某门电路输出高电平最小值为V OH(min),输入高电平最小值为V IH(min),则其输入高电平时的噪声容限为,若输出低电平最大值为V OL(max),输入低电平最大值为V I L(max),则其输入低电平时的噪声容限为。
2、n变量的逻辑函数有个最小项,任意两个最小项的乘积为,全体最小项之和为。
3、用四个触发器组成的计数器最多应有个有效状态,若要构成十二进制计数器,最少用个触发器,它有个无效状态。
4、JK触发器的特性方程是Q N+1= 。
5、有符号二进制数1011010的反码为,补码为。
(3FF)16=()2=()10=()BCD6、任何一个时序逻辑电路,我们都可以用、和三个方程来表述其电路功能。
7、译码器有N个输入信号和M个输出信号,若为全译码器,则N与M的关系是。
3-8译码器74LS138译码输出低电平有效,若输入为A2A1A0=100,则输出为。
8、在TTL门电路的一个输入端与地之间接一个10KΩ电阻,则相当于在该输入端输入电平;在CMOS门电路的输入端与电源之间接一个1KΩ电阻,相当于在该输入端输入电平。
9、能够实现“线与”的TTL门电路叫,能够实现“线与”的CMOS门电路叫。
10、晶体管用作开关时总是工作在状态或状态。
二、化简题(共15分,每小题5分)1、已知某函数F =(B′+(A+CD′)′)(AB+(CD′)′),试将其化成最小项之和的形式。
2、试用卡诺图化简具有约束的逻辑函数Y = AB′C′+ ABC+ A′B′C + A′BC′,约束条件是A′B′C′ + A′BC = 0 。
3、已知某辑函数Y = (AC + B )(AB′+ C),试求Y′。
三、画图题(共20分)1、已知边沿触发的D触发器输入信号和时钟信号波形如下图所示,试画出输出端Q和Q′的电压波形。

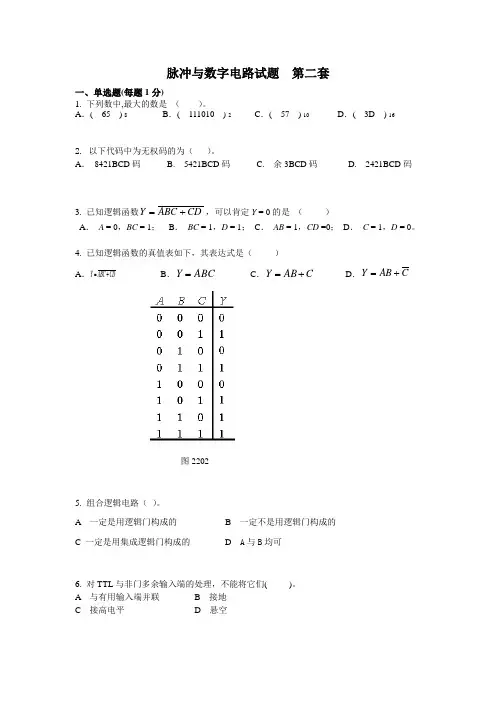

脉冲与数字电路试题 第二套一、单选题(每题1分)1. 下列数中,最大的数是 ( )。
A .( 65 ) 8 B .( 111010 ) 2 C .( 57 ) 10 D .( 3D ) 162. 以下代码中为无权码的为( )。
A . 8421BCD 码 B. 5421BCD 码 C. 余3BCD 码 D. 2421BCD 码3. 已知逻辑函数 CD ABC Y +=,可以肯定Y = 0的是 ( )A . A = 0,BC = 1;B . BC = 1,D = 1; C . AB = 1,CD =0; D . C = 1,D = 0。
4. 已知逻辑函数的真值表如下,其表达式是( )A . CD ABC Y +=B .ABC Y = C .C AB Y +=D .C AB Y +=图22025. 组合逻辑电路( )。
A 一定是用逻辑门构成的B 一定不是用逻辑门构成的C 一定是用集成逻辑门构成的D A 与B 均可6. 对TTL 与非门多余输入端的处理,不能将它们( )。
A 与有用输入端并联 B 接地 C 接高电平 D 悬空7. 下列逻辑函数中不相等的是( )。
A . CD ABC Y+= B .ABC Y =C .C AB Y +=D .C AB Y+=8. 数字信号的特点是( )A .在时间上和幅值上都是连续的。
B .在时间上是离散的,在幅值上是连续的。
C .在时间上是连续的,在幅值上是离散的。
D .在时间上和幅值上都是不连续的。
9. 一个用555定时器构成的单稳态触发器输出的脉冲宽度为( )。
A 0.7RCB 1.4RC C 1.1RCD 1.0RC10. 逻辑函数∑=)7,5,3,1(),,(m C B A Y ,其最简与或表达式为( )A .B A Y += B.C A Y += C. C B Y += D. C Y =二、判断题(每题1分)1. 适当提高施密特触发器的回差电压,可以提高它的抗干扰能力。

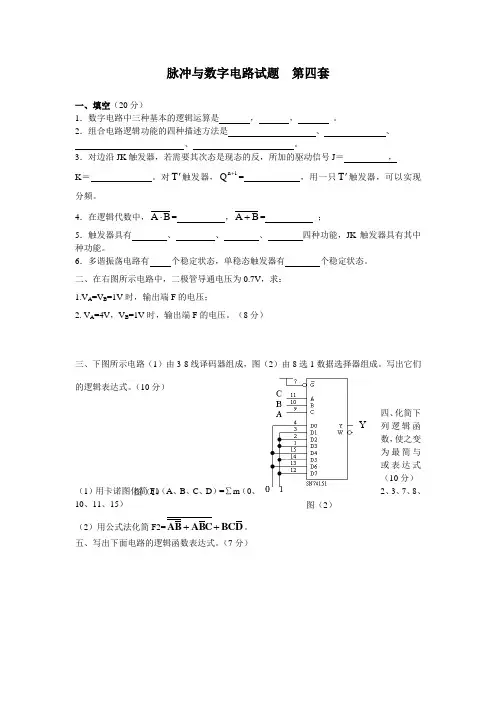

图(1) 脉冲与数字电路试题 第四套一、填空(20分)1.数字电路中三种基本的逻辑运算是 , , 。
2.组合电路逻辑功能的四种描述方法是 、 、 、 。
3.对边沿JK 触发器,若需要其次态是现态的反,所加的驱动信号J = , K = 。
对T '触发器,1n Q += ,用一只T '触发器,可以实现分频。
4.在逻辑代数中,B A ⋅= ,B A += ;5.触发器具有 、 、 、 四种功能,JK 触发器具有其中 种功能。
6.多谐振荡电路有 个稳定状态,单稳态触发器有 个稳定状态。
二、在右图所示电路中,二极管导通电压为0.7V ,求: 1.V A =V B =1V 时,输出端F 的电压;2. V A =4V ,V B =1V 时,输出端F 的电压。
(8分)三、下图所示电路(1)由3-8线译码器组成,图(2)由8选1数据选择器组成。
写出它们的逻辑表达式。
(10分)四、化简下列逻辑函数,使之变为最简与或表达式(10分) (1)用卡诺图化简F1(A 、B 、C 、D )=∑m (0、2、3、7、8、10、11、15)(2)用公式法化简F2=D BC C B A B A ++。
五、写出下面电路的逻辑函数表达式。
(7分)图(2)Y六、画出下图所示各触发器的在一系列时钟脉冲作用下的输出波形。
设触发器的初始状态为0。
(12分)七、下降沿动作的主从RS 触发器输入脉冲、R 、S 信号的波形如图五所示,画出其输出Q 的波形,设触发器的初始状态为0。
(8分)八、分析下图所示时序电路,写出时钟方程、驱动方程、状态方程,画电路的状态转换图,并说明电路的功能,判断电路能否自启动。
(15分)九、图八所示电路均为555定时器构成的功能电路,试判断哪个构成了多谢振荡器,哪个构成单稳态触发器。
(10分)=1=1&≥1 1A BCY1Y2图五图六F FF图七参考答案一、1.与,或,非;2.函数表达式,逻辑真值表,逻辑电路图,卡诺图;3.1,1,,2;4. ;5.保持,置位,复位,翻转;6.0,1二、(1)1V;(2)4V三、(a)Y=m0+m2+m4+m7(b)Y=m1+m2+m3+m5+m7四、/B*/D+CD; A*/B*/C+BC/D五、。
1.用一片74LS153及适当的门电路实现一位全加器.
2.用一片74LS90实现模8计数器(5421BCD码)
要求写出设计全过程,记录实验结果,计数器先用指示灯记录状态,再用示波器观察并记录波形
3.扇出系数N0的含意是什么?
∑)6,4,3,0(m,要求电路最简。
1.用与非门实现函数F(A,B,C)=
2.用74LS90实现M=24的8421BCD码计数器,先用数码管显示计数器状态,再
用示波器观察24分频信号,要求写出设计全过程,记录实验结果。
3.与非门的多余输入端如何处理?
1. 用74LS283实现8421BCD码加法时需有一个校正网络,试求出校正网络的函
数表达式,并搭试其电路。
注: 校正网络的输入信号可由开关提供。
2. 用74LS90构成一个模6计数器(用置9端实现)。
要求写出设计全过程,记录实验结果,计数器先用指示灯记录状态,再用示波器观察并记录波形。
3.扇出系数N0的含意是什么?
1.用与非门实现一个满足三人参加的多数表决器.
2.用一片74LS90及适当的门电路实现模7计数器(5421BCD码置9端)
3.扇出系数N0的含意是什么?
∑)6,4,3,0(m。
1.用一块74LS153及适当的门电路实现函数F(A,B,C)=
2.用一片74LS90及适当的门电路实现模7计数器(5421BCD码置9端)
3.普通的纽子开关能否用做CP脉冲?为什么?
1.74LS153实现一位全加器电路,要求写出设计全过程,记录实验结果。
2.用74LS90及与非门实现交通灯控制电路:
①A通道9秒绿灯,B通道9秒红灯;
②A通道9秒红灯,B通道9秒绿灯。
3.普通的纽子开关能否用做CP脉冲?为什么?
1.用双4选1MUX(74LS153)实现 F=A*B+C。
2.用74LS90及与非门实现交通灯控制电路
①A通道8秒绿灯,B通道8秒红灯;
②A通道8秒红灯,B通道8秒绿灯。
3.TTL集成电路电源电压的范围?
1.用74LS153及适当门电路实现血型适配器:
A B AB O
A B AB O
2.用74LS90构成一个模6计数器(用置9端实现)。
要求写出设计全过程,记录实验结果,计数器先用指示灯记录状态,再用示波器观察并记录波形。
3.普通的纽子开关能否用做CP脉冲?为什么?
1.用74LS153及适当的门电路实现一位全加器;
2.用74LS190及适当门电路实现M=8的分频器,要求输出波形的占空比为1/2,要求写出设计全过程,记录实验结果。
3.TTL集成电路电源电压的范围?
1.用74LS190及适当门电路实现M=11的计数器;计数器先用指示灯观察记录,
再用示波器观察波形并记录。
2.用74LS153及适当门电路实现一位全加器功能电路,要求写出设计全过程。
3.与非门输入端悬空为什么可以看成逻辑“1”?
1.用74LS90及与非门实现交通灯控制电路
1)A通道6秒绿灯, B 通道6秒红灯;
2)A通道6秒红灯, B 通道6秒绿灯;
∑)6,4,3,0(m
2.块74LS153及适当的门电路实现函数F(A,B,C)=
要求写出设计全过程,记录实验结果。
3.与非门输入端悬空为什么可以看成逻辑“1”?
∑)6,4,3,0(m
1.块74LS153及适当的门电路实现函数F(A,B,C)=
要求写出设计全过程,记录实验结果。
2.用74LS190及适当门电路实现M=11的计数器;计数器先用指示灯观察记录,再用示波器观察波形并记录。
3.普通的纽子开关能否用做CP脉冲?为什么?
1.用74LS153及适当门电路实现一位全加器功能电路,要求写出设计全过程。
2.用74LS90及与非门实现交通灯控制电路
1)A通道6秒绿灯, B 通道6秒红灯;
2)A通道6秒红灯, B 通道6秒绿灯;
3.与非门输入端悬空为什么可以看成逻辑“1”?
1.用双4选1MUX(74LS153)实现 F=A*B+C。
2. 用74LS90构成一个模6计数器(用置9端实现)。
要求写出设计全过程,记录实验结果,计数器先用指示灯记录状态,再用示波器观察并记录波形。
3.普通的纽子开关能否用做CP脉冲?为什么?
1.用一片74LS153及适当的门电路实现一位全加器.
2.用一片74LS90实现模8计数器(5421BCD码)
要求写出设计全过程,记录实验结果,计数器先用指示灯记录状态,再用示波器观察并记录波形
3.扇出系数N0的含意是什么?
)6,4,3,0(m
1.块74LS153及适当的门电路实现函数F(A,B,C)=
要求写出设计全过程,记录实验结果。
2.用74LS190及适当门电路实现M=11的计数器;计数器先用指示灯观察记录,再用示波器观察波形并记录。
3.普通的纽子开关能否用做CP脉冲?为什么?。
