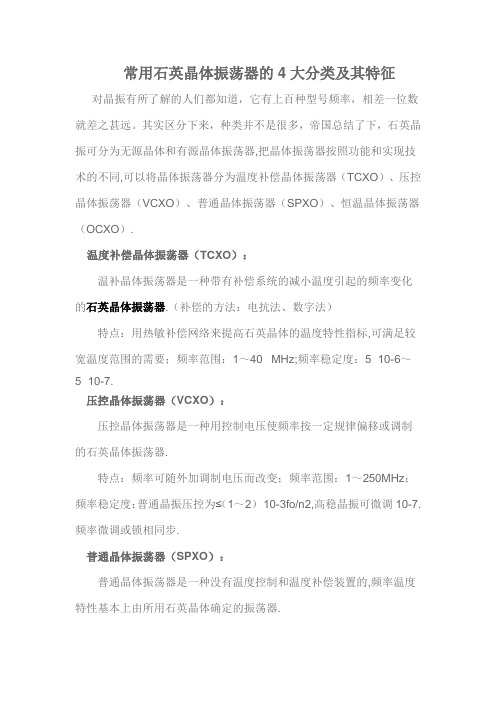

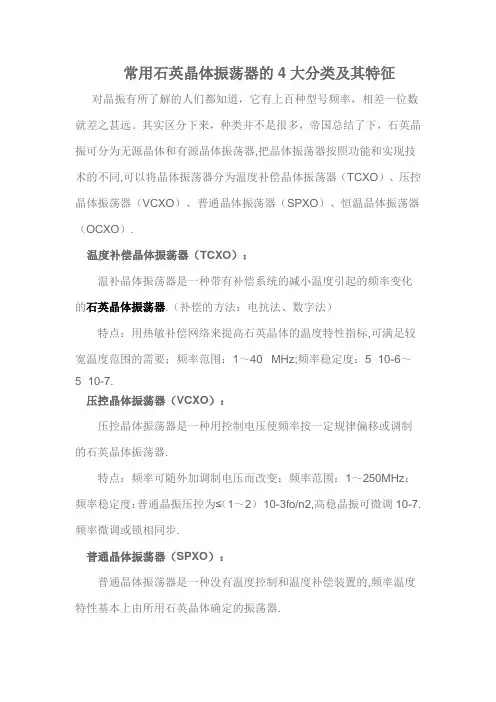

常用石英晶体振荡器的4大分类及其特征对晶振有所了解的人们都知道，它有上百种型号频率，相差一位数就差之甚远。
其实区分下来，种类并不是很多，帝国总结了下，石英晶振可分为无源晶体和有源晶体振荡器,把晶体振荡器按照功能和实现技术的不同,可以将晶体振荡器分为温度补偿晶体振荡器（TCXO）、压控晶体振荡器（VCXO）、普通晶体振荡器（SPXO）、恒温晶体振荡器（OCXO）.温度补偿晶体振荡器（TCXO）：温补晶体振荡器是一种带有补偿系统的减小温度引起的频率变化的石英晶体振荡器.（补偿的方法：电抗法、数字法）特点：用热敏补偿网络来提高石英晶体的温度特性指标,可满足较宽温度范围的需要；频率范围：1～40 MHz;频率稳定度：5×10-6～5×10-7.压控晶体振荡器（VCXO）：压控晶体振荡器是一种用控制电压使频率按一定规律偏移或调制的石英晶体振荡器.特点：频率可随外加调制电压而改变；频率范围：1～250MHz；频率稳定度：普通晶振压控为≤（1～2）×10-3fo/n2,高稳晶振可微调10-7.频率微调或锁相同步.普通晶体振荡器（SPXO）：普通晶体振荡器是一种没有温度控制和温度补偿装置的,频率温度特性基本上由所用石英晶体确定的振荡器.特点：直接反映所用石英晶体的性能；可工作频率范围通常为1KHz～250 MHz;频率稳定度为10-4～10-5；一般用于本振源或中间信号.恒温晶体振荡器（OCXO）：恒温晶体振荡器是一种至少能控制石英晶体元件温度基本保持恒定的石英晶体振荡器.它利用热力学原理,把石英晶体或全部振荡电路放置于恒温器内来改善频率温度特性的晶体振荡器（有一般精密和高精密晶体振荡器之分）.特点：加载恒温槽内,使石英晶体配调于零温度系数点上,而不受外界温度的影响,使振荡器满足特性指标.频率范围：1～250MHz（中精度）,2.5,5,10 MHz（高精度）；频率稳定度：10-7～10-8（中精度）,10-9～10-11（高精度）.恒温晶体振荡器（OCXO）是通信基站里的核心部件,主要是提供网络通信的同步信号源.。
可编程有源晶振全程上线，可以随意的频率输出（1-200M），偏差可以在10PPM以内，免费提供样品。
随着时代的改变石英行业的可编程有源晶振全程上线，无论从供货周期和产品的精度，技术工艺，石英的有源晶振都是无法比拟的。
可编程有源晶振的制造方式及其优点：
●可编程有源晶振是由两颗芯片;一为全硅MEMS谐振器，一为具有温补功能之启动电路锁相环CMOS芯片;利用标准半导体芯片MCM封装方式完成。
●可编程有源晶振MEMS制程，可以采用全自动化标准半导体制造流程，与生产在线工作人员的素质无关，比如现在在电子产品设计内所使用的IC一样，具有良好的稳定性以及质量;不可在生产过程中出现人为失误。
中科晶电子有限公司在多年来的发展，公司已拥有一支优秀的团队，建立了一系列的供应系统与服务体系，具备较强的专业生产和配套供应及应变能力。
目前公司业务范围遍及国内多家省市，与国内多家知名企业建立了良好的合作关系，同步与台湾知名IC芯片厂家进行实时匹配合作。
中科晶厂家专业生产晶振、石英晶振、陶瓷晶振、声表、谐振器等产品，还代里了MURATA、KDS、TXC、TDK、JC、EPSON等多种国际著名品牌的谐振器和滤波器。
广泛应用于：工业控制板，消费类电子控制板，RF无线发射模组，无线通讯基站，IT数码影音产品，汽车电子系统，无线安防系统，家电控制面板等广泛的电子产品。
公司从芯片的切割成型一直到后道的自动检测包装，所有生产工艺及品质管控均达到行业国际先进水平，我们坚信：客户是我们的上帝！员工是我们的财富！有了一线工人的认真作业，才使我们有了面对客户（您）的自信！。

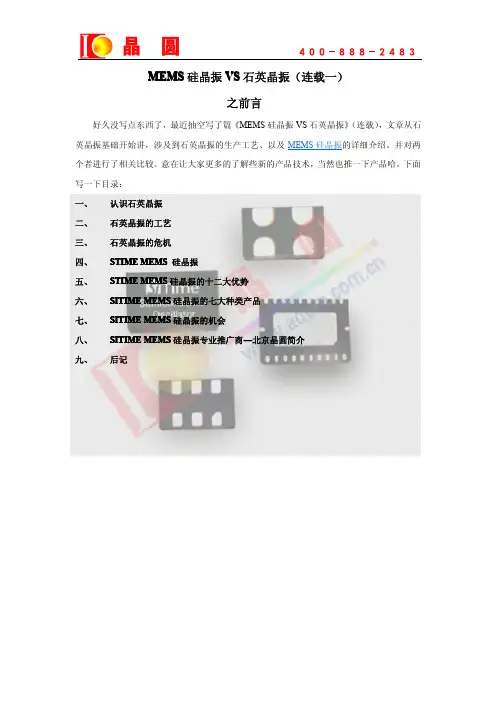

４００－８８８－２４８３MEMS硅晶振VS石英晶振（连载一）之前言好久没写点东西了，最近抽空写了篇《MEMS硅晶振VS石英晶振》（连载），文章从石英晶振基础开始讲，涉及到石英晶振的生产工艺、以及MEMS硅晶振的详细介绍。
并对两个者进行了相关比较。
意在让大家更多的了解些新的产品技术，当然也推一下产品哈。
下面写一下目录：一、认识石英晶振二、石英晶振的工艺三、石英晶振的危机四、STIME MEMS硅晶振五、STIME MEMS硅晶振的十二大优势六、SITIME MEMS硅晶振的七大种类产品七、SITIME MEMS硅晶振的机会八、SITIME MEMS硅晶振专业推广商---北京晶圆简介九、后记MEMS硅晶振VS石英晶振（连载二）之认识石英晶振其实石英晶振这种说法本身并不十分准确，但长久以来大家已经形成了习惯，那就这样写呵。
石英晶振大体可以分为有源与无源两大种类，我们分别介绍一下：首先是无源晶振，无源晶振也叫晶体、谐振器。
英文名称是：crystal或Xtal。
无源晶振是大陆的叫法，其主要由石英晶片、基座、外壳、银胶、银等成分组成。
根据引线状况可分为直插（有引线）与表面贴装（无引线）两种类型。
现在常见的主要封装型号有HC-49U、HC-49S、UM-1、UM-4、UM-5与SMD。
其工作时，自身不能产生振荡，需借外围电路（电容）配合才可产生振荡。
常见的形状如下图所示：同样，有源晶振也是大陆的叫法，又叫钟振、晶振、振荡器。
英文名称是：oscillator。
其除了石英晶片、基座、金属外壳、银胶、银等成分组成之外，还需要起振芯片（也叫线路）。
正是因为将振荡电路嵌入了产品之内，所以只要给其所需要的电压，便可以产生振荡。
基中压控振荡器（VCXO）、温补振荡器（TCXO）等也属于有源晶振的范畴。
一般普通的有源晶振都是四脚表贴的，常见的主要封装型号有7050、5032、3225、2520。
如下图所示：目前国内很少有能生产2520封装尺寸的振荡器厂商。
石英晶振选型与应用知识石英晶体是压电晶体的一种，沿着特定的方向挤压或拉伸，它的两端会产生正负电荷，这种效应称为正压电效应；相反，对晶体施加电场导致晶体形变的效应，称为逆压电效应。
所以在石英晶片两面施加交变电场，晶片就会产生形变，而形变又会产生电场，这是一个周期转换的过程。
对于特定的晶片，这个周期是固定的，我们利用这个周期来产生稳定的基准时钟信号。
石英晶体元器件，是利用石英晶体的压电效应实现频率控制、稳定或选择的关键电子元器件。
包括石英晶体谐振器、石英晶体振荡器和石英晶体滤波器。
在石英晶片的两面镀上电极，经过装架、调频、封装等工序后制成石英晶体元件。
石英晶体元件与集成电路等其它电子元件组合成石英晶体器件。
本文主要介绍石英晶振：即所谓石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称。
一般的概念中把晶振就等同于谐振器理解了，振荡器就是通常所指钟振。
石英晶振是一种用于稳定频率和选择频率的电子元件，已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中.一、石英晶振的型号命名方法1.国产石英晶体谐振器的型号由三部分组成：–第一部分：表示外壳形状和材料，B表示玻璃壳，J表示金属壳，S表示塑料封型；–第二部分：表示晶片切型，与切型符号的第一个字母相同，A表示A T切型、B表示BT切型，–第三部分：表示主要性能及外形尺寸等，一般用数字表示，也有最后再加英文字母的。
JA5为金属壳A T切型晶振元件，BA3为玻壳A T切型晶振元件。
2石英晶体振荡器的型号命名有四部分组成：.–第一部分：主称用大写字母Z表示石英晶体振荡器；–第二部：类别用大写字母表示，其意义见下表：–第三部分：频率稳定度等级用大写字母表示，其意义见下表：–第四部分：序号用数字表示，以示产品结构性能参数的区别从型号上无法知道晶振元件的主要电特性，需查产品手册或相关资料才行。
二、石英晶振的结构特点1.石英晶体谐振器一般由外壳、晶片、支架（金属座）、外引线、引线等组成。
晶振与晶体的区别_MEMS硅晶振与石英晶
振区别
1. 晶振与晶体的区分
1) 晶振是有源晶振的简称，又叫振荡器。
英文名称是oscillator。
晶体则是无源晶振的简称，也叫谐振器。
英文名称是crystal.
2) 无源晶振(晶体)一般是直插两个脚的无极性元件，需要借助时钟电路才能产生振荡信号。
常见的有49U、49S封装。
3) 有源晶振(晶振)一般是表贴四个脚的封装，内部有时钟电路，只需供电便可产生振荡信号。
一般分7050、5032、3225、2520几种封装形式。
2. MEMS硅晶振与石英晶振区分
MEMS硅晶振采纳硅为原材料，采纳先进的半导体工艺制造而成。
因此在高性能与低成本方面，有明显于石英的优势，详细表现在以下方面：
1) 全自动化半导体工艺(芯片级)，无气密性问题，永不停振。
2) 内部包含温补电路，无温漂，-40—85℃全温保证。
3) 平均无故障工作时间5亿小时。
4) 抗震性能25倍于石英振荡器。
5) 支持1-800MHZ任一频点，精确致小数点后5位输出。
6) 支持1.8V、2.5V、2.8V、3.3V多种工作电压匹配。
7) 支持10PPM、20PPM、25PPM、30PPM、50PPM等各种精度匹
配。
8) 支持7050、5032、3225、2520全部标准尺寸封装。
9) 标准四脚、六脚封装，无需任何设计改动，直接替代石英振荡器。
10) 支持差分输出、单端输出、压控(VCXO)、温补(TCXO)等产品种类。
11) 300%的市场增长率，三年内有望替代80%以上的石英振荡器市场。

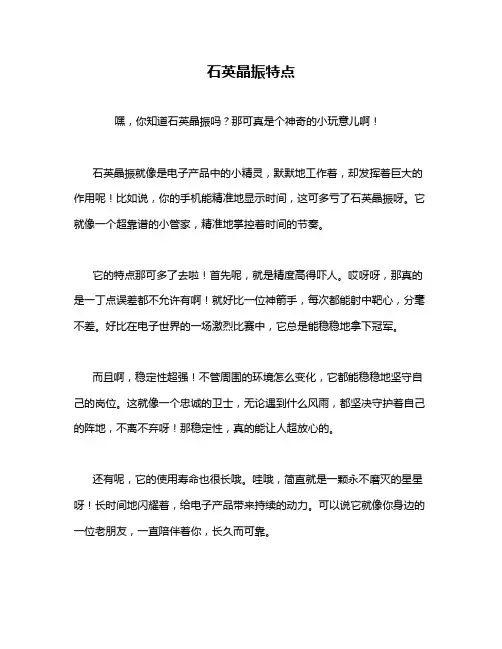

石英晶振特点
嘿，你知道石英晶振吗？那可真是个神奇的小玩意儿啊！
石英晶振就像是电子产品中的小精灵，默默地工作着，却发挥着巨大的作用呢！比如说，你的手机能精准地显示时间，这可多亏了石英晶振呀。
它就像一个超靠谱的小管家，精准地掌控着时间的节奏。
它的特点那可多了去啦！首先呢，就是精度高得吓人。
哎呀呀，那真的是一丁点误差都不允许有啊！就好比一位神箭手，每次都能射中靶心，分毫不差。
好比在电子世界的一场激烈比赛中，它总是能稳稳地拿下冠军。
而且啊，稳定性超强！不管周围的环境怎么变化，它都能稳稳地坚守自己的岗位。
这就像一个忠诚的卫士，无论遇到什么风雨，都坚决守护着自己的阵地，不离不弃呀！那稳定性，真的能让人超放心的。
还有呢，它的使用寿命也很长哦。
哇哦，简直就是一颗永不磨灭的星星呀！长时间地闪耀着，给电子产品带来持续的动力。
可以说它就像你身边的一位老朋友，一直陪伴着你，长久而可靠。
石英晶振，这么厉害的东西，难道你不觉得神奇吗？要是没有它，我们的电子产品可不知道会变成什么样呢！反正我是觉得它超级重要，不可或缺的！它就是那个默默奉献却又无比关键的存在呀！。
编辑本段基本分类晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有晶振源晶振（谐振）的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。
石英晶体振荡器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。
石英晶体振荡器是利用石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC共同作用来工作的。
振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V 电压来维持工作。
振荡器比谐振器多了一个重要技术参数：谐振电阻（RR），谐振器没有电阻要求。
RR的大小直接影响电路的性能，因此这是各商家竞争的一个重要参数。
编辑本段工作原理计算机都有个计时电路，尽管一般使用“时钟”这个词来表示这晶振些设备，但它们实际上并不是通常意义的时钟，把它们称为计时器(timer)可能更恰当一点。
计算机的计时器通常是一个精密加工过的石英晶体，石英晶体在其张力限度内以一定的频率振荡，这种频率取决于晶体本身如何切割及其受到张力的大小。
有两个寄存器与每个石英晶体相关联，一个计数器(counter)和一个保持寄存器(holdingregister)。
石英晶体的每次振荡使计数器减1。
当计数器减为0时，产生一个中断，计数器从保持计数器中重新装入初始值。
这种方法使得对一个计时器进行编程，令其每秒产生60次中断(或者以任何其它希望的频率产生中断)成为可能。
每次中断称为一个时钟嘀嗒(clocktick)。
晶振在电气上可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低的频率为串联谐振，较高的频率为并联谐振。
由于晶体自身的特性致使这两个频率的距离相当的接近，在这个极窄的频率范围内，晶振等晶振效为一个电感，所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。

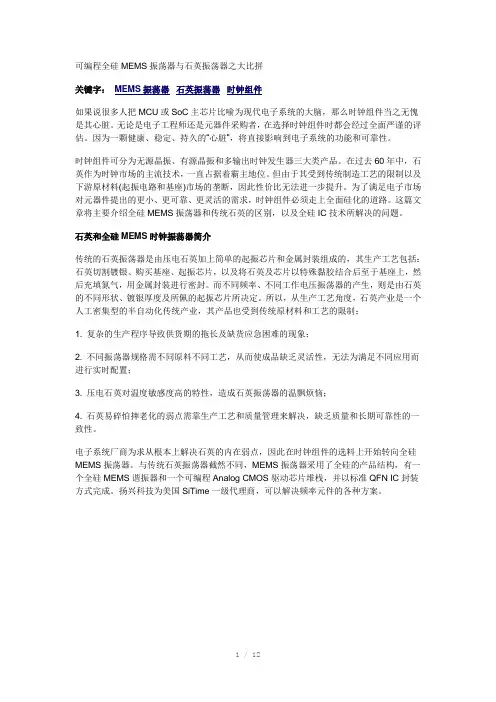

可编程全硅MEMS振荡器与石英振荡器之大比拼关键字：MEMS振荡器石英振荡器时钟组件如果说很多人把MCU或SoC主芯片比喻为现代电子系统的大脑，那么时钟组件当之无愧是其心脏。
无论是电子工程师还是元器件采购者，在选择时钟组件时都会经过全面严谨的评估。
因为一颗健康、稳定、持久的“心脏”，将直接影响到电子系统的功能和可靠性。
时钟组件可分为无源晶振、有源晶振和多输出时钟发生器三大类产品。
在过去60年中，石英作为时钟市场的主流技术，一直占据着霸主地位。
但由于其受到传统制造工艺的限制以及下游原材料(起振电路和基座)市场的垄断，因此性价比无法进一步提升。
为了满足电子市场对元器件提出的更小、更可靠、更灵活的需求，时钟组件必须走上全面硅化的道路。
这篇文章将主要介绍全硅MEMS振荡器和传统石英的区别，以及全硅IC技术所解决的问题。
石英和全硅MEMS时钟振荡器简介传统的石英振荡器是由压电石英加上简单的起振芯片和金属封装组成的，其生产工艺包括：石英切割镀银、购买基座、起振芯片，以及将石英及芯片以特殊黏胶结合后至于基座上，然后充填氮气，用金属封装进行密封。
而不同频率、不同工作电压振荡器的产生，则是由石英的不同形状、镀银厚度及所佩的起振芯片所决定。
所以，从生产工艺角度，石英产业是一个人工密集型的半自动化传统产业，其产品也受到传统原材料和工艺的限制：1. 复杂的生产程序导致供货期的拖长及缺货应急困难的现象；2. 不同振荡器规格需不同原料不同工艺，从而使成品缺乏灵活性，无法为满足不同应用而进行实时配置；3. 压电石英对温度敏感度高的特性，造成石英振荡器的温飘烦恼；4. 石英易碎怕摔老化的弱点需靠生产工艺和质量管理来解决，缺乏质量和长期可靠性的一致性。
电子系统厂商为求从根本上解决石英的内在弱点，因此在时钟组件的选料上开始转向全硅MEMS振荡器。
与传统石英振荡器截然不同，MEMS振荡器采用了全硅的产品结构，有一个全硅MEMS谐振器和一个可编程Analog CMOS驱动芯片堆栈，并以标准QFN IC封装方式完成。

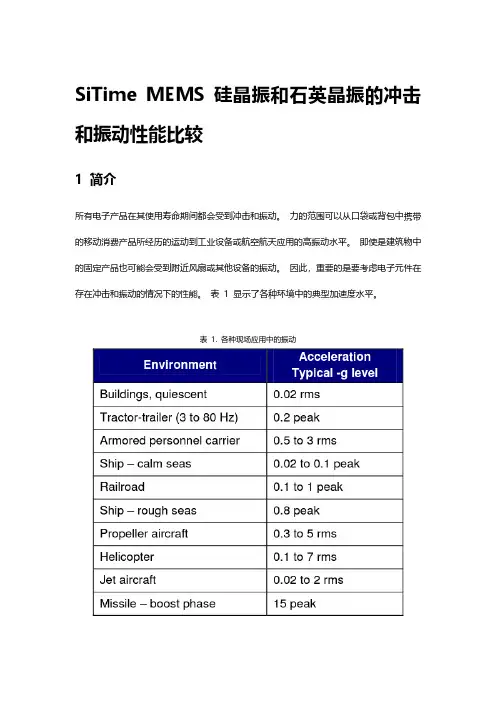

SiTime MEMS硅晶振和石英晶振的冲击和振动性能比较1简介所有电子产品在其使用寿命期间都会受到冲击和振动。
力的范围可以从口袋或背包中携带的移动消费产品所经历的运动到工业设备或航空航天应用的高振动水平。
即使是建筑物中的固定产品也可能会受到附近风扇或其他设备的振动。
因此，重要的是要考虑电子元件在存在冲击和振动的情况下的性能。
表1 显示了各种环境中的典型加速度水平。
表1. 各种现场应用中的振动冲击和振动会对元件和外壳造成物理损坏，导致PCB 组件中的焊点失效，并降低电子元件的性能。
时钟振荡器容易受到多种不利影响：谐振器损坏、振动引起的相位噪声和抖动增加以及冲击引起的频率尖峰。
石英振荡器中的晶体谐振器是悬臂结构，对振动损坏特别敏感。
由于两个原因，SiTime MEMS 谐振器从根本上来说更加稳健。
首先，它们的质量比石英谐振器小得多，这减少了振动引起的加速度施加到谐振器上的力。
其次，SiTime MEMS 振荡器的专有设计包括以体模式在面内振动的非常坚硬的谐振器结构、固有抗振的几何结构以及最大限度地减少振动频率偏移的振荡器电路设计。
2测试条件由于外力的方向、持续时间和强度可能会有所不同，因此在各种测试条件下测量振荡器的电响应以充分了解其对冲击和振动的敏感性非常重要。
SiTime 评估了振荡器对三种不同振动或冲击模式的响应：(1) 正弦振动(2) 随机振动和(3) 脉冲冲击冲击测试的设备都是市售产品，包括来自SiTime 和竞争对手的基于MEMS 的振荡器，以及来自多家制造商的基于石英的振荡器。
我们包括了带有表面声波(SAW) 晶体谐振器的石英振荡器，众所周知，它在高工作频率下具有低抖动。
表2. 被测振荡器器件；单端部件（蓝色阴影）在26 MHz 下运行，差分部件（绿色阴影）在156.25 MHz 下运行2.1 正弦振动第一个测试测量了对15 Hz 至2 kHz 频率范围内的正弦振动的响应。
正弦振动的周期性特性会产生频率调制，这会在相位噪声频谱中以被振动频率偏移的频率引起杂散。
