电力系统中的电流谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定与高效运行至关重要。

然而，电流谐波的存在却给电力系统带来了诸多问题。

为了保障电力系统的正常运行，对电流谐波进行深入分析并采取有效的治理措施显得尤为重要。

首先，我们来了解一下什么是电流谐波。

简单来说，电流谐波是指在电力系统中，电流的波形偏离了理想的正弦波形态。

在理想情况下，电流应该是平滑、连续且呈正弦波变化的。

但在实际中，由于各种非线性负载的接入，如电力电子设备、变频器、整流器等，使得电流波形发生畸变，产生了谐波成分。

这些非线性负载在工作时，会对输入的交流电源进行快速的开关操作，从而导致电流的大小和方向在短时间内发生急剧变化。

这种非连续性的电流变化就会引入谐波。

电流谐波的存在会带来一系列不良影响。

对于电力设备而言，谐波电流会增加设备的损耗，导致发热加剧，缩短设备的使用寿命。

例如，变压器在谐波电流的作用下，铁芯的磁滞和涡流损耗会显著增加，可能会出现过热甚至烧毁的情况。

电动机在谐波环境中运行，会产生额外的转矩脉动和噪声，降低运行效率和可靠性。

在电力传输方面，谐波电流会导致线路的附加损耗增加，降低输电效率。

同时，谐波还可能引起电力系统的谐振现象，使得电压和电流大幅升高，严重威胁到电力系统的安全稳定运行。

此外，电流谐波还会对电能质量产生负面影响，干扰精密仪器和设备的正常工作，造成测量误差、控制失误等问题。

对于一些对电能质量要求较高的场所，如医院、科研实验室等，谐波的存在可能会带来严重的后果。

那么，如何对电流谐波进行分析呢？常用的方法包括傅里叶变换、快速傅里叶变换（FFT）等。

通过这些分析方法，可以将复杂的电流波形分解为不同频率的谐波成分，并计算出各次谐波的幅值和相位。

在实际的电力系统中，通常会使用专业的电能质量监测设备来采集电流和电压数据，然后通过软件进行分析，以获取谐波的相关信息。

这些监测设备能够实时监测电力系统中的谐波情况，并提供详细的报告和数据分析，帮助工程师和技术人员了解谐波的来源和影响程度。

电力系统中的谐波问题与分析技术研究引言：现代社会对电力的需求越来越大，电力系统的稳定运行对于社会经济的发展至关重要。

然而，电力系统在运行过程中会面临一些问题，如谐波问题。

谐波是电力系统中的一种普遍现象，它对系统的稳定性和设备的正常运行产生了不可忽视的影响。

因此，对电力系统中的谐波问题进行深入研究和分析，提出相应的解决方法和技术手段是非常必要的。

一、谐波问题的定义与影响1. 谐波的定义谐波是指电力系统中存在的频率是基波频率整数倍的谐振现象。

电力系统中产生谐波的主要原因包括非线性负载、发电机组的谐波励磁和谐波源的接入等。

谐波问题主要表现在电压和电流波形畸变、系统损耗增加以及设备寿命缩短等方面。

2. 谐波问题的影响谐波对电力系统的影响主要体现在以下几个方面：（1）设备损坏：谐波会导致电力设备的工作电流和温度升高，进而加速设备的老化和损坏；（2）电网损失：谐波会导致电网中的有功和无功损失增加，降低系统的效率；（3）通信干扰：谐波会对通信设备产生干扰，降低通信质量和可靠性。

二、谐波分析技术为了解决电力系统中的谐波问题，需要进行谐波分析，找出谐波源，并提出相应的处理措施。

目前，谐波分析技术主要包括频谱分析和时域分析两种方法。

1. 频谱分析频谱分析是通过观察电力系统中各频率成分的振幅和相位关系，以及谐波频率分布情况来分析谐波问题。

常用的频谱分析方法包括傅里叶变换和小波变换。

（1）傅里叶变换傅里叶变换能够将信号在频域中分解成各个频率成分，并得到各频率成分的幅度和相位信息。

通过对电压或电流波形进行傅里叶变换，可以得到具体的谐波频率及其振幅，从而判断谐波的产生原因。

（2）小波变换小波变换是一种时频分析方法，能够同时提供时间和频率信息。

它通过对信号进行连续的分解，得到各个频率成分在时域和频域上的分布情况，更能反映谐波在时间上的变化特性。

2. 时域分析时域分析是通过观察电力系统中各时刻的电压和电流波形来分析谐波问题。

常用的时域分析方法包括快速傅里叶变换和窗函数法。

电网谐波及不均衡问题的分析与解决方法研究近年来，随着电力需求的不断增长和电力系统的不断扩容，电力系统中电网谐波及不均衡问题愈加突出。

这些问题会给电力系统的正常运行和电气设备带来很大的不利影响，因此，对电网谐波及不均衡问题进行深入的分析和研究，探求其解决方法是非常必要的。

一、电网谐波问题的影响及分析在电力系统中，特别是在大型电力负载设备中，各种信号和电流所形成的周期性变化会导致电网中出现谐波现象。

谐波会导致电压失真和电流失真，给电力系统带来很多负面影响，例如：1、谐波会导致设备的损坏在电力系统中，大部分的变压器、电容器等设备都不能很好地忍受谐波的影响，因此，谐波信号可能会导致电力系统中的这些设备损坏。

2、会影响电力质量谐波信号会导致电力系统中的电压失真和电流失真，从而提高了电路的损耗，影响了电力系统的电力质量。

3、会影响电力系统稳定运行谐波信号不仅会影响电力质量，还可能会导致电力系统中的各种故障，这些故障会影响电力系统的稳定运行。

针对电网谐波问题，解决方法常采用通过该系统中的谐波滤波处理方法。

多数情况下，使用谐波滤波解决方案可以有效地消除谐波，提高了电力系统的电力质量，从而保证了电力系统的稳定运行。

二、电网不均衡问题的影响及分析电网不均衡问题是指在电力系统中出现相电压、相电流和负荷的不平衡所带来的问题。

电网不均衡问题会对电力系统造成很多不利影响，例如：1、不均衡会影响三相电缆的电流分配由于三相电缆的负载并不相等，所以，不均衡导致的电流遥遥相对，会导致三相电缆中的电流分配不均，构成不平衡负载。

2、会导致电力系统中电压波动电网不均衡问题可能会导致电力系统中出现其它的正常电压波动，从而影响电力系统稳定运行。

3、会加剧设备的损害因为电网不均衡问题往往会导致相电流、负荷不平衡，而这些不平衡会短期内或者长期内加剧电气设备的损害。

从而增加电气设备的维护成本。

对于电网不均衡问题，我们也可以通过使用补偿器的解决方案来进行解决。

电力系统谐波分析与滤波电力系统是人类现代社会中不可或缺的基础设施之一。

然而，随着科技的不断进步和电子设备的普及，电力系统中出现的谐波问题愈发突出。

谐波是一种频率高于基频的电流或电压波动现象，它会对电力系统的稳定性和设备的正常运行造成不利影响。

因此，对电力系统的谐波分析和滤波成为了当下研究的热点领域。

一、谐波的来源和影响谐波产生的主要原因包括电力电子设备的使用、不平衡负载、非线性元件等。

在电力电子设备广泛应用的现代化社会中，如变频器、UPS、电力电子变压器等设备在工作过程中会产生大量的谐波。

此外，不平衡负载和非线性元件也会引起谐波的产生。

这些谐波会导致电力系统中的电流和电压波形失真，从而对发电机、变压器、电缆、开关等设备造成损害。

谐波波形失真引起的问题主要表现为设备温升过高、设备寿命缩短、电能计量误差增大等。

研究发现，当设备受到高谐波噪声的作用时，其温升会明显上升，带来隐患。

此外，谐波还会导致电力设备的谐波振荡，从而引发设备共振，造成电力系统的不稳定。

二、谐波的分析方法针对电力系统中谐波问题的解决，首先需要进行谐波分析。

谐波分析是通过对电力系统中的电流和电压进行测量，得到其频谱分量，并对谐波进行分析、判断和评估。

常用的谐波分析方法主要包括傅里叶分析、小波变换、快速傅里叶变换等。

傅里叶分析是一种将复杂的周期函数分解成多个简单周期函数的数学方法。

通过将电力系统中的电流和电压波形进行傅里叶变换，可以得到其频谱分量，从而确定谐波的频率和幅度。

小波变换是一种新兴的数学工具，它能够在时域和频域上同时进行分析，对于非平稳信号的分析有着独特的优势。

快速傅里叶变换则是一种基于傅里叶分析的高效算法，可以加快谐波分析的速度。

三、谐波滤波技术根据谐波的分析结果，我们需要针对性地采取措施来抑制和消除谐波。

谐波滤波技术是一种有效的方法，通过合理设置滤波器来减小电力系统中谐波的影响。

主动滤波技术是一种常用的谐波滤波方法，它通过使用可调的电路参数，根据实时监测的谐波情况来实现滤波作用。

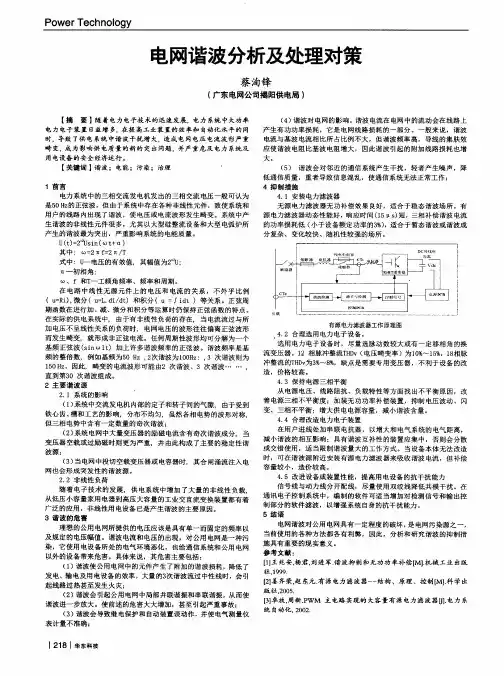

电网谐波的分析与治理∙时间：2010-8-13 13:12:01∙随着科学技术的不断进步、电子技术的飞速发展，现代化的工业设备和民用电器装置的应用越来越普及，尤其是先进电子设备，诸如电力电子变频、调压设备、调速控制设备、可控硅整流设备、数字通讯设备、电气铁路设备、各类UPS、充放电设备、大功率半导体开关器件、开关电源、变频器、信息技术设备、数控机床、节能灯、可控硅负载、变频电机、变频空调、中频炉、节能灯、调光器等，还有电熔炼设备、电化学设备、矿井起重设备、露天采掘设备、电气机车等与日俱增，都属于非线性电源负荷。

这些设备数量大、分布广，使得谐波电流由少聚多地不断注入电网，使得电力系统波形严重畸变。

因此谐波电流对公用电网造成的谐波问题越来越突出，这不但会使接入该电网的设备无法正常工作，甚至造成故障，而且还会使供电系统中性线承受超载电流，影响供电系统的电力输送。

因此谐波问题得到各有关方面的高度重视。

1谐波的危害谐波增加了输配电系统和用电设备的附加损耗——铁损(包括磁滞损耗和涡流损耗)和铜损，使设备过热，降低设备的效率和利用率。

由于谐波电流的频率为基波频率的整数倍，高频电流流过导体时，因集肤效应的作用，导致导体对谐波电流的有效电抗增加，从而增加了设备的功率损耗、电能损耗，使导体的发热严重。

供电系统中的谐波危害主要表现在以下几个方面：1.1 .对旋转电机的影响在工程供电系统中，电动机负荷约占整个负荷的85%左右。

因此，谐波使电动机总的附加损耗影响较为显著。

由于集肤效应、磁滞、涡流等现象将随着谐波次数增高而使得各类旋转电机的铁芯和绕组中产生的附加损耗增加。

谐波电流和电压对感应及同步电动机所造成的主要效应为在谐波频率下铁损和铜损的增加所引起之额外温升。

这些额外损失将导致电动机效率降低，并影响转矩。

当设备负荷对电动机转矩的变动较敏感时，其扭动转矩的输出将影响所生产产品的质量。

谐波还使电动机噪音增大甚至可导致扭矩震动，而扭矩的震动则是由谐波电流和基波频率磁场所造成的，如果机械谐振频率与电气励磁重合，会发生共振进而产生很高的机械应力，导致机械损坏的危险。

谐波分析报告报告编号：HA-2021-001报告时间：2021年5月10日报告人：XXX公司电力设计研究院摘要：本报告主要对XXX变电站进行了谐波分析，通过测量数据和分析，发现变电站内存在谐波扰动，且谐波含量较高。

我们提出了相应的措施，以减轻谐波扰动对电力质量带来的影响。

一、谐波分析1.1 测点布置本次谐波分析以XXX变电站为研究对象，共设立4个测点，分别布置于主变、母线、电容器组和主变出线。

如下图所示：[插入布置图]1.2 测量数据通过谐波分析仪进行谐波测试，得到测量数据如下表所示：[插入数据表]1.3 谐波分析根据测量数据，我们对变电站的谐波情况进行了分析。

测试结果显示，变电站内谐波含量较高，其中3、5、7次谐波含量占比较大，分别为15.24%、26.98%、33.76%。

此外，还存在较多的9次、11次、13次等高次谐波，占比分别为7.09%、6.62%、5.34%。

这些谐波扰动将会对电力质量产生一定影响。

二、措施建议2.1 添加滤波器针对电容器组及其电抗器，我们建议添加谐波滤波器。

通过滤波器来控制电容器组及其电抗器的谐波电流，减少谐波扰动。

2.2 替换谐波产生源变电站内谐波扰动的主要产生源为电容器组、逆变器及大功率电子设备。

建议对这些设备进行替换，选择质量更好的设备，以减少谐波的产生。

2.3 增加接地电阻适当增加接地电阻，以减少谐波在地网中的扩散。

三、结论本次谐波分析显示，XXX变电站内存在较高的谐波含量，将对电力质量产生一定影响。

建议采取上述措施，减轻谐波扰动对电力质量的影响。

同时，在以后的运营中，应定期对变电站进行谐波监测，及时发现故障并进行处理。

电力系统中的谐波分析与控制研究谐波是电力系统中的一种普遍存在的问题，它会对系统的稳定性和可靠性产生负面影响。

因此，对电力系统中的谐波进行分析与控制研究具有重要意义。

本文将重点讨论电力系统中谐波的产生机理、谐波分析的方法和谐波控制的技术。

首先，我们需要了解谐波的产生机理。

谐波是指在电力系统中，电压和电流波形中除了基波外的幅值为正整数倍基波频率的谐波成分。

谐波的产生主要来源于非线性负载设备，如电弧炉、变频器、电子设备等。

这些设备会引入谐波电流，导致电网中出现谐波电压，进而影响系统的稳定性。

接下来，我们将讨论电力系统中谐波分析的方法。

谐波分析的目的是确定电力系统中谐波的大小、频率和相位，以便针对性地采取控制措施。

一种常用的方法是通过频谱分析来确定谐波成分。

频谱分析可以将电压和电流波形分解为不同频率分量，从而得到谐波的频谱。

在现代电力系统分析中，快速傅立叶变换（FFT）是一种常用的频谱分析方法。

FFT可以将时域数据转换为频域数据，显示不同频率分量的幅值和相位信息。

这使得我们能够准确测量谐波分量的大小和频率，并对其产生的原因和影响进行分析。

除了频谱分析外，时域分析也是一种常见的谐波分析方法。

时域分析通过观察电压和电流的波形，直接检测谐波成分。

这种方法对于精确测量瞬态谐波和高次谐波非常有效。

时域分析可以结合FFT得到更全面的谐波信息。

了解谐波分析方法后，我们可以进一步探讨谐波控制的技术。

谐波控制的目标是减小谐波的幅值，降低其对系统的负面影响。

传统的谐波控制方法包括使用滤波器、变压器和谐波抑制装置。

滤波器是一种常见的谐波控制装置，它通过选择性地通过或阻断不同频率的谐波成分，将谐波从电网中滤除。

滤波器的设计需要根据谐波频率和谐波电流大小来确定。

滤波器通常分为有源滤波器和无源滤波器两种类型，根据实际情况选择合适的滤波器。

变压器也可以用于谐波控制。

谐波电流会导致变压器损耗和热效应的增加，降低变压器的工作效率和寿命。

电网中谐波的危害及措施分析1、引言随着我国国民经济的快速发展，大功率整流设备、变频调速设备、换流逆变器设备等在配电网中得到广泛应用，给配电网注入了大量的非线性阻抗特性，导致电网波形出现严重畸变现象，电网中的谐波问题严重，在很大程度上对电力系统及电气设备造成危害。

2、谐波的基本特性和测量（1）谐波的概念谐波是一个周期电气量的正弦波分量，其频率是基波频率的整数倍数。

理论上看，非线性负荷是配电网谐波的主要产生因素。

非线性负荷吸收电流和外加端电压为非线性关系，这类负荷的电流不是正弦波，且引起电压波形畸变。

周期性的畸变波形经过傅立叶级数分解后，那些大于基频的分量被称作谐波。

非线性负荷除了产生基频整次谐波外，还可能产生低于基频的次谐波，或高于基波的非整数倍谐波。

电力系统中出现系统短路、开路等事故，而导致系统进入暂态过程引起的谐波，将不归属谐波治理的范畴。

（2）谐波的类型谐波按其性质和波动的快慢可分成四类：准稳态谐波、波动谐波、快速变化的谐波和间谐波四类。

因其多样性和随机性，在实际工作中，要精确评估谐波量值非常困难，所以在IEC 6100-4-7标准中对前三类谐波进行了规定，推荐采用数理统计的方法对谐波进行测量。

国标GB/T 14549-1993采用观察期3s有效测量的各次谐波均方根值的95%概率作为评价谐波的标准。

为简便实用，将实测值按由大到小的方式排序，在舍去前5%个大值后剩余的最大值，近似作为95%的概率值。

（3）谐波的测量通常采用谐波测试仪来监测和分析谐波。

一般来说，将用户接入公用电网的公共连接点作为谐波监测点，测量该点的电压和注入公共电网的电流后，通过对电压和电流的分析，取得谐波测量资料。

电网中谐波源定位，一般采用功率方向法和瞬时负荷参数分割法。

而谐波模型分析的方法一般有三种：非线性时域仿真、非线性和线性频率分析。

三种方法的相同点是对电网作适当的线性化处理，只是在处理非线性设备时采取了不同的模拟方式。

电力系统谐波问题分析及防治措施摘要：电力谐波会增加电能损耗、降低设备寿命,威胁电力设备和用电设备安全可靠运行,并对周边的通讯等设施造成干扰。

分析电网谐波的产生和影响,并及时提出谐波的综合治理办法,对于防止谐波危害、提高电能质量是十分必要的。

本文概述了谐波及其产生、谐波的危害,以及谐波治理方法。

关键词：电力系统；谐波；来源；危害；治理方法谐波的定义与来源1、谐波的定义国际上对谐波公认的定义是：“谐波是一个周期电气量的正弦波分量,其频率为基波频率的整数倍”。

在电力系统中，谐波分为谐波电压和谐波电流，其对系统的影响通常用“谐波含有率”和“总谐波畸变率”两个参数来衡量。

具体定义如下:谐波含有率:第h次谐波分量方均根值与基波分量方均根值之比。

HRU(h次谐波电压含有率)，HRI(h次谐波电流含有率);总谐波畸变率:除基波外的所有谐波分量在一个周期内的方均根值与基波分量方均根值之比。

U，I;THD(总谐波电压畸变率)，THD(总谐波电流畸变率);谐波含有率仅反应单次谐波在总量中的比重，而总谐波畸变率则概括地反映了周期波形的非正弦畸变程度。

谐波按矢量相序又可分有正序谐波、负序谐波和零序谐波。

所谓正序是指，3个对称的非正弦周期相电流或电压在时间上依次滞后120°，而负序滞后240°，零序則是同相。

其特征如表1:表1 正序谐波=3h-2，负序谐波=3h-1，零序谐波=3h。

在平衡的三相系统中，由于对称关系，不会在供电电网中产生任何偶次谐波。

谐波的定义与来源具体来说谐波产生的原因有以下三个方面：(1) 发电源的质量不高而产生的谐波发电机的结构中，由于三相绕组在制作上无法做到绝对对称，铁心也很难做到绝对均匀一致，所以磁通密度沿空间的分布只能做到接近正弦分布，所以磁通中都有高次谐波，电势中也就有高次谐波，其中三次谐波占主要成分[2]。

(2) 输配电系统产生的谐波在输配电系统中则主要是变压器产生谐波，变压器饱和时的励磁电流只含有奇次谐波，以3次谐波最大，可达额定电流0.5%，对于三相变压器，3倍次谐波的磁通经由邮箱外壳构成闭合磁路，因而磁通中对应该次的谐波较小（单相铁芯的10%），绕组中有三角形接法时，零序性谐波电流在闭合的三角形接线中环流而不会注入电网。

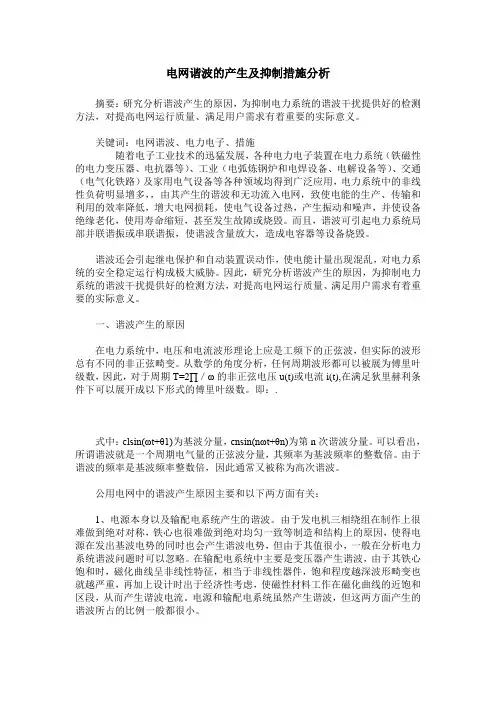

电网谐波的产生及抑制措施分析摘要：研究分析谐波产生的原因，为抑制电力系统的谐波干扰提供好的检测方法，对提高电网运行质量、满足用户需求有着重要的实际意义。

关键词：电网谐波、电力电子、措施随着电子工业技术的迅猛发展，各种电力电子装置在电力系统（铁磁性的电力变压器、电抗器等）、工业（电弧炼钢炉和电焊设备、电解设备等）、交通（电气化铁路）及家用电气设备等各种领域均得到广泛应用，电力系统中的非线性负荷明显增多，，由其产生的谐波和无功流入电网，致使电能的生产、传输和利用的效率降低，增大电网损耗，使电气设备过热，产生振动和噪声，并使设备绝缘老化，使用寿命缩短，甚至发生故障或烧毁。

而且，谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。

谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱，对电力系统的安全稳定运行构成极大威胁。

因此，研究分析谐波产生的原因，为抑制电力系统的谐波干扰提供好的检测方法，对提高电网运行质量、满足用户需求有着重要的实际意义。

一、谐波产生的原因在电力系统中，电压和电流波形理论上应是工频下的正弦波，但实际的波形总有不同的非正弦畸变。

从数学的角度分析，任何周期波形都可以被展为傅里叶级数，因此，对于周期T=2∏／ω的非正弦电压u(t)或电流i(t),在满足狄里赫利条件下可以展开成以下形式的傅里叶级数。

即：.式中：clsin(ωt+θ1)为基波分量，cnsin(nωt+θn)为第n次谐波分量。

可以看出，所谓谐波就是一个周期电气量的正弦波分量，其频率为基波频率的整数倍。

由于谐波的频率是基波频率整数倍，因此通常又被称为高次谐波。

公用电网中的谐波产生原因主要和以下两方面有关：1、电源本身以及输配电系统产生的谐波。

由于发电机三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致等制造和结构上的原因，使得电源在发出基波电势的同时也会产生谐波电势，但由于其值很小，一般在分析电力系统谐波问题时可以忽略。

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统性能的一个重要因素。

谐波的存在不仅会降低电能质量，还可能对电力设备造成损害，增加能耗，甚至影响整个电力系统的安全稳定运行。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有极其重要的意义。

一、谐波的产生谐波是指频率为基波频率整数倍的正弦波分量。

在电力系统中，谐波的产生主要源于以下几个方面：1、非线性负载电力系统中的许多负载，如电力电子设备（如变频器、整流器、逆变器等）、电弧炉、荧光灯等，其电流与电压之间不是线性关系，从而导致电流发生畸变，产生谐波。

2、电力变压器变压器的铁芯饱和特性会导致磁化电流出现尖顶波形，进而产生谐波。

3、发电机由于发电机的三相绕组在制作上很难做到绝对对称，以及铁芯的不均匀等因素，也会产生少量的谐波。

二、谐波的危害谐波对电力系统的危害是多方面的，主要包括以下几点：1、增加电能损耗谐波电流在电力线路中流动时，会增加线路的电阻损耗和涡流损耗，导致电能的浪费。

2、影响电力设备的正常运行谐波会使电机产生额外的转矩脉动和发热，降低电机的效率和使用寿命；对电容器来说，谐波可能导致其过电流和过电压，甚至损坏；对于变压器，谐波会增加铁芯损耗和绕组的发热。

3、干扰通信系统谐波会产生电磁干扰，影响通信设备的正常工作，导致信号失真、误码率增加等问题。

4、降低电能质量谐波会使电压和电流波形发生畸变，导致电压波动、闪变等问题，影响供电的可靠性和稳定性。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析和测量。

常见的谐波分析方法主要有以下几种：1、傅里叶变换这是谐波分析中最常用的方法之一。

通过对周期性信号进行傅里叶级数展开，可以得到各次谐波的幅值和相位。

2、快速傅里叶变换（FFT）FFT 是一种快速计算傅里叶变换的算法，大大提高了计算效率，适用于对大量数据的实时分析。

电力系统谐波分析与滤波控制在当今电力系统中，谐波是一个不可避免的问题，在电力设备的运行过程中，不同的负载会产生不同的谐波波形，导致电网的电压波形产生畸变，严重影响了电力设备的安全稳定运行。

因此，电力系统谐波分析与滤波控制成为了一个十分重要的研究领域。

1. 谐波的概念和产生原理谐波是指与正弦电压频率不同的周期性振荡电压或电流。

在电力系统中，谐波主要是由非线性负载产生的，例如电弧炉、变频器等。

这些负载在工作时，会产生非正弦的电流波形，这些波形包含了不同频率的谐波分量，进而导致电网的电压波形发生畸变。

2. 谐波的影响谐波对电力系统的影响主要包括：(1) 降低电能的效率：谐波引起的电流峰值随负载的增加而增加，这导致了电网电阻的增加和电网的功率因数降低，从而降低了电能的传输效率。

(2) 损坏电力设备：谐波会使电力设备产生温升，从而降低了电力设备的寿命。

(3) 引起电力系统的共振现象：谐波容易引起电力系统的共振，从而对电力设备和电网造成损坏。

3. 谐波分析方法谐波分析是指对电力系统中谐波产生的原因和机理进行分析的方法。

谐波分析的方法主要分为两种：频谱分析和时间域分析。

(1) 频谱分析：频谱分析是指将不同频率的波形分离出来，通过对分离的波形进行分析，了解波形特性和谐波分量的大小和变化趋势。

(2) 时间域分析：时间域分析是指从时间轴的角度对波形进行分析，分析波形的振幅、时间周期、波形形态等参数。

4. 谐波滤波控制方法为了减少和控制电力系统中的谐波，可以采用谐波滤波控制方法。

谐波滤波控制方法的主要原理是通过滤波器对谐波进行滤波，从而减小电网中谐波的影响，实现电力系统的谐波控制。

谐波滤波器是用于抑制谐波信号的一种电器设备，其主要功能是将非正弦波波形分离成谐波和基波两个部分，并滤除谐波部分，只留下基波部分，从而减少谐波对电力系统的影响。

5. 谐波滤波器的种类和应用谐波滤波器根据滤波器的类型可以分为吸收滤波器、反射滤波器、并联滤波器和串联滤波器等。

电力系统中的谐波分析技巧谐波是在电力系统中经常发生的一种现象。

它们是电力系统中除了基波（频率为50Hz或60Hz）外的其他频率成分。

谐波会导致电力系统中电压和电流的失真，进而影响系统的稳定性和运行质量。

因此，对谐波进行准确的分析和评估对于保障电力系统的正常运行至关重要。

本文将介绍电力系统中的谐波分析技巧，帮助读者更好地理解和处理谐波问题。

一、谐波分析的基本概念谐波分析是对电力系统中出现的谐波进行定量分析和评估。

其目的是确定谐波的源头、频率、振幅和相位等参数，以便采取相应的措施来减少谐波的影响。

谐波分析的基本工具是傅里叶级数和傅里叶变换，通过将谐波信号展开成一系列正弦函数的和，可以得到谐波的频率和振幅。

二、谐波分析的步骤1. 数据采集：首先需要采集电力系统中的电压和电流信号。

这可以通过专门的谐波分析仪器或传感器进行实时监测，也可以利用历史数据进行离线分析。

2. 信号处理：采集到的电压和电流信号需要进行预处理，包括滤波、去直流、采样等步骤。

滤波可以去除干扰信号，去直流可以使信号的均值为零，采样可以将连续信号转换为离散信号。

3. 傅里叶变换：对预处理后的信号进行傅里叶变换，将时域信号转换到频域。

傅里叶变换可以把信号分解成谐波的频率、振幅和相位信息，方便后续的分析和处理。

4. 谐波分析：对傅里叶变换得到的频谱进行分析，确定谐波的频率、振幅和相位等参数。

可以使用傅里叶级数展开法、阶梯逼近法等方法来拟合频谱，得到谐波的具体特征。

5. 故障诊断：根据谐波分析的结果，判断谐波是否达到了规定的限值，以及谐波的源头是否来自电力系统内部或外部设备。

如果谐波超过了限值，需要进一步诊断故障原因并采取相应的措施。

三、谐波分析的技巧1. 选择合适的谐波分析仪器：根据实际需求选择合适的谐波分析仪器，包括采样率、频率范围、精度等参数。

仪器的选择应考虑到分析任务的复杂性和精度要求。

2. 合理设置采样参数：采样率和采样时长是影响谐波分析结果的重要参数。

电网谐波检测分析方法摘要：电网谐波检测分析方法随着非线性负荷的发展和增多,在多个供电点向系统流入谐波电流,使电网的谐波水平及日益升高，为保证电能质量，向广大用户提供优质合格的电能，特制定本办法，望公司有 ...随着非线性负荷的发展和增多,在多个供电点向系统流入谐波电流,使电网的谐波水平及日益升高，为保证电能质量，向广大用户提供优质合格的电能，特制定本办法，望公司有关科室，及广大电力客户予以认真贯彻执行。

一、目的:限制系统电压、电流正弦波形畸变程度或谐波分量的大小，以保证电力系统包括用户的安全、经济运行，特别是容易遭受谐波危害和干扰的设备的正常运行。

二、保证系统的电能质量，使系统的电压波形保持在合格的范围内，满足各种用电设备的正常供电要求。

三、把电网中的电压总谐波畸变率及含有率控制在允许的范围内，保证电能质量。

二、适用范围本办法适用与交流50HZ，35KV及以下公共电网及供电的电力用户。

三、监测点和测试量（1）原则上选取谐波用户和接入公用电网公共连接点作为谐波监测点，测量该点的谐波电压和谐波源用户流入公用电网的谐波电流，监测点的谐波水平符合国家标准规定。

（2）谐波电压和谐波电流的谐波次数一段量第2-19次，根据谐波源的特点或测试分析结果可适当的变动谐波次数的测量范围，前者用含有率（%）表示，后者用有效值（A)表示。

谐波电压测量取总谐波畸变率THDu(%)。

（3）日常检测是对检测点的谐波电压、谐波用户的谐波电流以及引发谐波事故的有关量进行连续或定时测量，统计超标谐波及观察变化趋势。

四、谐波预测（1）谐波预测包括谐波评估计算。

新谐波源的接入、电容器补偿的投入，电网谐波的发展趋势以及使谐波异常或事故采取的对策等，均需要进行较为正确的预测计算工作，一般借助于计算程序进行计算。

五、谐波源管理（1）现有谐波源的管理：应建立和健全谐波源的技术档案，包括设备的容量、型式、参数，主接线，有关供电系统及参数，有关电容器的参数，谐波设计计算值和实测值等。

电力系统中的谐波问题分析
谐波是指正常电流波形的一种失真，一般是由非线性负载发射的。

开关模式电源(SMPS)、调速电机及驱动、复印机、个人电脑、激光打印机、传真机、电池充电器以及UPS等都属于非线性负载。

单相非线性负载在现代办公大楼中较为常见，而三相非线性负载则普遍存在于工厂和工业车间里。

多数配电系统上的大部分非线性电力负载来自SMPS设备。

比如，所有计算机系统使用SMPS把市电交流电压转换为供内部电子设备使用的稳定低压直流电。

这些非线性电源会产生高振幅短脉冲电流，造成电流和电压波形严重失真谐波失真，一般按总谐波失真(THD)衡量。

该失真向后传播回到电源系统，将影响连接在同一电源上的其他设备。

多数电力系统可以容忍一定程度的谐波电流，但当谐波在总负载中所占比例较为明显时就会出现问题。

随着这些频率较高的电流流经电力系统，它们会造成通信错误、过热和硬件受损，比如：
配电设备、电缆、变压器、备用发电机等过热
谐波阻抗造成的高电压和环流
发热并浪费电能的高中性线电
因电压失真严重导致设备故障
增大了连接设备中的内部能耗，造成元器件失效并缩短使用寿命
支路断路器伪跳闸
计量错误
配线和配电系统失火
发电机失效
高振幅系数及有关问题。

电力系统中的谐波分析与抑制研究电力系统中的谐波是一种经典的电能质量问题，其产生主要是由于非线性负载所引起的波形畸变。

谐波波形可能会导致电网电压下降、容量减少、电流偏差等，严重时还可能损坏电气设备，影响电力质量，甚至对电网的稳定性产生不利影响。

因此，谐波分析与抑制一直是电力系统理论和应用研究的重要领域。

一、谐波分析谐波分析是一项开展电能质量研究的基础工作，它的目的在于了解电力系统谐波的产生和影响，以便采取有效的措施来减少谐波，保障电网的稳定性和电气设备的安全运行。

1、谐波弱化分析谐波弱化主要是通过分析谐波扰动下的电力系统电压、电流波形和频率响应，来确定其对电力系统的影响和可能的风险。

通过建立电力系统的谐波模型，采用傅里叶级数法和小信号稳定性分析法来计算分析谐波干扰程度，判断谐波对电气设备和电力系统的危害程度。

2、谐波分析方法谐波分析方法主要包括傅里叶分析法、小信号稳定性分析法、波动响应分析法、时域分析法等方法，其中，傅里叶分析法是一种最常用的方法，傅里叶级数分析法可以把任何复杂的周期波形分解成谐波分量，明确波形的均值、基波和各阶谐波等基本参数。

二、谐波抑制技术对于电力系统中的非线性负载，谐波抑制是有效减少其影响的关键。

谐波抑制技术的研发和应用是电力系统领域的热点，主要包括被动谐波滤波器、主动谐波抑制器等技术。

1、被动谐波滤波器被动谐波滤波器是一种基于阻抗匹配原理的无源电路，能够挡住一定频率范围内的谐波，其核心部分是滤波电感、滤波电容和电阻。

被动谐波滤波器适用于单平面负载或混合负载的场合，其优点是结构简单、运行可靠、成本低廉等。

2、主动谐波抑制器主动谐波抑制器是通过电路中加入可控功率电子器件和微处理器等组成的智能电力电子装置，对电网中的谐波信号进行实时的测量、滤波和补偿，以保证系统电压合法，负载可靠，电能质量优良的技术。

主动谐波抑制器具有快速响应、高精度、高可靠性等优势，已经成为电力系统中谐波抑制领域发展的重点。
