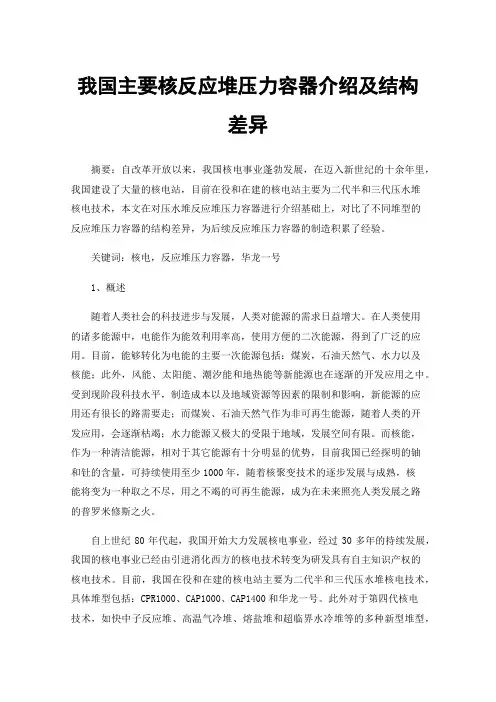

我国主要核反应堆压力容器介绍及结构差异摘要:自改革开放以来,我国核电事业蓬勃发展,在迈入新世纪的十余年里,我国建设了大量的核电站,目前在役和在建的核电站主要为二代半和三代压水堆核电技术,本文在对压水堆反应堆压力容器进行介绍基础上,对比了不同堆型的反应堆压力容器的结构差异,为后续反应堆压力容器的制造积累了经验。
关键词:核电,反应堆压力容器,华龙一号1、概述随着人类社会的科技进步与发展,人类对能源的需求日益增大。
在人类使用的诸多能源中,电能作为能效利用率高,使用方便的二次能源,得到了广泛的应用。
目前,能够转化为电能的主要一次能源包括:煤炭,石油天然气、水力以及核能;此外,风能、太阳能、潮汐能和地热能等新能源也在逐渐的开发应用之中。
受到现阶段科技水平,制造成本以及地域资源等因素的限制和影响,新能源的应用还有很长的路需要走;而煤炭、石油天然气作为非可再生能源,随着人类的开发应用,会逐渐枯竭;水力能源又极大的受限于地域,发展空间有限。
而核能,作为一种清洁能源,相对于其它能源有十分明显的优势,目前我国已经探明的铀和钍的含量,可持续使用至少1000年,随着核聚变技术的逐步发展与成熟,核能将变为一种取之不尽,用之不竭的可再生能源,成为在未来照亮人类发展之路的普罗米修斯之火。
自上世纪80年代起,我国开始大力发展核电事业,经过30多年的持续发展,我国的核电事业已经由引进消化西方的核电技术转变为研发具有自主知识产权的核电技术。
目前,我国在役和在建的核电站主要为二代半和三代压水堆核电技术,具体堆型包括:CPR1000、CAP1000、CAP1400和华龙一号。
此外对于第四代核电技术,如快中子反应堆、高温气冷堆、熔盐堆和超临界水冷堆等的多种新型堆型,其相应的试验堆也都在开发和试制。
在新时代,我国的核电事业正向着百花齐放的总体布局飞速发展。
本文对压水堆的反应堆压力容器进行介绍,并通过对比CPR1000、CAP1000、CAP1400和华龙一号四种核反应堆压力容器结构差异,为后续三代、四代核反应堆压力容器的制造积累经验。

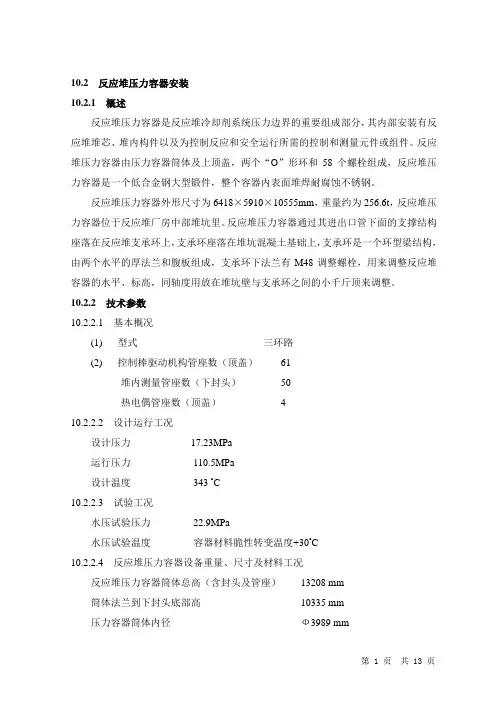

10.2 反应堆压力容器安装10.2.1 概述反应堆压力容器是反应堆冷却剂系统压力边界的重要组成部分,其内部安装有反应堆堆芯、堆内构件以及为控制反应和安全运行所需的控制和测量元件或组件。
反应堆压力容器由压力容器筒体及上顶盖,两个“O”形环和58个螺栓组成,反应堆压力容器是一个低合金钢大型锻件,整个容器内表面堆焊耐腐蚀不锈钢。
反应堆压力容器外形尺寸为6418×5910×10555mm,重量约为256.6t,反应堆压力容器位于反应堆厂房中部堆坑里。
反应堆压力容器通过其进出口管下面的支撑结构座落在反应堆支承环上,支承环座落在堆坑混凝土基础上,支承环是一个环型梁结构,由两个水平的厚法兰和腹板组成,支承环下法兰有M48调整螺栓,用来调整反应堆容器的水平、标高,同轴度用放在堆坑壁与支承环之间的小千斤顶来调整。
10.2.2 技术参数10.2.2.1 基本概况(1) 型式三环路(2) 控制棒驱动机构管座数(顶盖)61堆内测量管座数(下封头)50热电偶管座数(顶盖) 410.2.2.2 设计运行工况设计压力17.23MPa运行压力110.5MPa设计温度343 °C10.2.2.3 试验工况水压试验压力22.9MPa水压试验温度容器材料脆性转变温度+30°C10.2.2.4 反应堆压力容器设备重量、尺寸及材料工况反应堆压力容器筒体总高(含封头及管座)13208 mm筒体法兰到下封头底部高10335 mm压力容器筒体内径Ф3989 mm压力容器接管端距离(最大运输尺寸)6378 mm压力容器的法兰内径Ф4674 mm压力容器筒体壁厚200mm压力容器内壁堆焊层最小厚度5mm法兰连接螺栓110.08t/58套压力容器重量256.6t顶盖重量510.5t材料:反应堆压力容器筒体部分16MND—5容器内堆焊部分Z2CN/8/10螺栓40NCDV—7—0310.2.2.5 支承环重量、尺寸工况最大外径Ф6820mm高度820mm本体重量20.4t总重量28.7t10.2.3 安装关键技术10.2.3.1 反应堆压力容器进厂房水平运输,翻转,竖立,吊装。
