模拟电路试题及答案(最新整理)

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。

答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。

滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。

在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。

2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。

模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。

2•通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b。

3. 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4. 一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5. 工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6. 甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7. 若双端输入，双端输出理想差动放大电路，两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9. 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10. 在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二. 选择题1 .晶体管参数受温度影响较大，当温度升高时，晶体管的B，I CBO U BE的变化情况为（）。

)A.B 增加，I CBO 和u BE 减小B. B 和I CBC 增加，U BE 减小C.B 和U BE 减小，I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是（）A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要（ ）来抑制零点飘移。

A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大，表明电路（）A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。

答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。

模拟电路试题及答案一、判断题（每题1分，共50分）1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。

（J）2、漂移电流是正向电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

（义）3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大，等效成断开；（J）4、三极管是电压控制元件，场效应管是电流控制元件。

（义）5、三极管具有放大作用外部电压条件是发射结反偏，集电结正偏。

（义）6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。

（J）7、三极管放大电路共有三种组态分别是共射极、共集电极、共基极放大电路。

（J）8、为了稳定三极管放大电路的静态工作点，采用电流负反馈，为了稳定交流输出电流采用直流负反馈。

（义）9、负反馈放大电路和放大倍数A F=A/1+AF,对于深度负反馈放大电路的放大倍数AF= 1/F。

（J）10、带有负反馈放大电路的频带宽度BW F=1+AF BW,其中BW=fHfL, 1+AF称为反馈深度。

（J）11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号。

而加上大小相等、极性相反的两个信号，称为差模信号。

（J）12、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。

（J）13、OCL电路是单电源互补功率放大电路；（义）14、OTL电路是双电源互补功率放大电路。

（义）15、共集电极放大电路具有电压放大倍数小于近似等于1。

（J）16、共集电极放大电路输入电阻小，输出电阻大。

（义）17、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。

（J）18、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

（J）19、模拟乘法器输出与输入的关系式是U o二KUxUy。

（J）20、P型半导体中空穴为少数载流子，自由电子为多数载流子。

模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。

2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。

3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。

4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。

5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。

...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。

答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。

负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。

模拟电路笔试题及答案一、选择题1. 在模拟电路中，基本的放大器类型是：A. 差分放大器B. 运算放大器C. 电流放大器D. 电压放大器答案：A2. 理想运算放大器的输入阻抗是：A. 有限的B. 无穷大C. 零D. 负无穷大答案：B3. 一个理想的二端口网络，其输出端口短路时，输入端口的输入阻抗称为：A. 短路阻抗B. 开路阻抗C. 负载阻抗D. 源阻抗答案：A二、简答题1. 简述什么是负反馈，并说明其在放大器中的作用。

答案：负反馈是指将放大器的输出信号的一部分或全部以相反的相位反馈到输入端。

在放大器中，负反馈可以提高放大器的稳定性，减小非线性失真，增加带宽，改善放大器的性能。

2. 解释什么是共模抑制比（CMRR）以及它在差分放大器中的重要性。

答案：共模抑制比（CMRR）是指差分放大器对共模信号的抑制能力，即差分放大器对共模信号的增益与差模信号增益的比值。

CMRR是衡量差分放大器性能的一个重要参数，高CMRR意味着差分放大器能更好地抑制共模干扰，从而提高信号的信噪比。

三、计算题1. 给定一个理想运算放大器电路，输入电压为\( V_{in} \)，反馈电阻\( R_f = 10k\Omega \)，输入电阻\( R_i = 1k\Omega \)，求输出电压\( V_{out} \)。

答案：由于理想运算放大器的输入阻抗为无穷大，所以输入电压\( V_{in} \)将完全施加在输入电阻\( R_i \)上。

根据电压跟随器的原理，输出电压\( V_{out} \)等于输入电压\( V_{in} \)。

2. 一个差分放大器，其差模增益为\( A_d = 10 \)，共模增益为\( A_c = 0.1 \)，求共模抑制比（CMRR）。

答案：共模抑制比（CMRR）可以通过差模增益与共模增益的比值来计算，即\( CMRR = A_d / A_c \)。

将给定的值代入公式，得到\( CMRR = 10 / 0.1 = 100 \)。

模拟电路试题库及答案一、选择题1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的输入阻抗是：A. 低阻抗B. 高阻抗C. 零阻抗D. 无穷大阻抗答案：D3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器答案：D二、填空题4. 一个理想的电压源具有_______的内阻。

答案：零5. 在模拟电路设计中，为了减小电路的噪声，通常采用_______电路。

答案：差分6. 模拟电路中的反馈可以是正反馈也可以是负反馈，其中_______反馈可以提高电路的稳定性。

答案：负三、简答题7. 解释什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是指反馈信号与输入信号相位相反的反馈。

在模拟电路中，负反馈可以减小电路的增益，但同时提高电路的稳定性和线性度，减少非线性失真。

8. 描述运算放大器的非理想特性，并说明它们对电路性能的影响。

答案：运算放大器的非理想特性包括有限的增益带宽积、有限的输入阻抗、有限的输出阻抗、存在输入偏置电流和输入偏置电压等。

这些非理想特性会影响电路的放大精度、稳定性、带宽和功耗等性能。

四、计算题9. 给定一个共射放大电路，其基极电流为20μA，基极-发射极电压为0.7V，求该晶体管的直流电流增益。

答案：首先计算集电极电流Ic = β * Ib，其中β为晶体管的直流电流增益。

由于题目中未给出β值，无法直接计算Ic。

但可以通过已知的Ib和Vbe，利用晶体管的直流工作点来估算β值，进而求得Ic。

10. 设计一个低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。

答案：对于一个简单的一阶低通滤波器，截止频率f_c可以通过公式f_c = 1 / (2πRC)计算得出。

将f_c = 1kHz代入公式，解得R和C的值。

例如，如果选择R = 1kΩ，则C = 1/(1kΩ * 2π * 1kHz) ≈ 159μF。

模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。

答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。

答案：滤波器三、简答题6. 简述共射放大器的工作原理。

答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。

当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。

四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。

答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。

8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。

答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。

假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。

五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。

答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。

如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。

因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。

电工模拟电路考试题及答案一、选择题（每题2分，共10分）1. 以下哪种元件是模拟电路中常用的放大器？A. 电阻器B. 电容器C. 晶体管D. 电感器答案：C2. 模拟电路中的反馈可以分为哪两种类型？A. 正反馈和负反馈B. 开环和闭环C. 直流和交流D. 线性和非线性答案：A3. 在模拟电路中，运算放大器的理想工作条件是什么？A. 无限输入阻抗和零输出阻抗B. 零输入阻抗和无限输出阻抗C. 零输入阻抗和零输出阻抗D. 无限输入阻抗和无限输出阻抗答案：A4. 模拟电路中的滤波器主要用来做什么？A. 放大信号B. 整流信号C. 滤除不需要的频率成分D. 调制信号答案：C5. 模拟电路中，二极管的主要作用是什么？A. 整流B. 放大C. 振荡D. 滤波答案：A二、填空题（每题2分，共10分）1. 在模拟电路中，一个理想的运算放大器的输入阻抗应该是________。

答案：无限大2. 模拟电路中的________反馈可以稳定放大器的工作点。

答案：负3. 模拟电路中，一个理想的运算放大器的输出阻抗应该是________。

答案：零4. 模拟电路中的________元件可以用来实现信号的相位移动。

答案：电感器5. 模拟电路中，________元件可以用来实现信号的耦合。

答案：电容器三、简答题（每题10分，共20分）1. 请简述模拟电路中负反馈的作用。

答案：负反馈在模拟电路中主要用于稳定放大器的工作点，减少非线性失真，提高放大器的线性度，以及增加放大器的带宽。

2. 请简述模拟电路中晶体管放大器的基本工作原理。

答案：晶体管放大器的基本工作原理是利用晶体管的电流控制特性，通过基极输入一个小信号，控制集电极和发射极之间的电流，从而实现信号的放大。

四、计算题（每题15分，共30分）1. 给定一个简单的共发射极晶体管放大电路，其静态工作点为Ic=2mA，Vce=5V。

若输入信号为正弦波，峰值为10mV，求输出信号的峰值。

答案：输出信号的峰值可以通过晶体管的放大倍数（β）来计算。

模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。

答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。

答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。

答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。

答案：电流5. 稳压二极管的稳定电压值通常在______V左右。

答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。

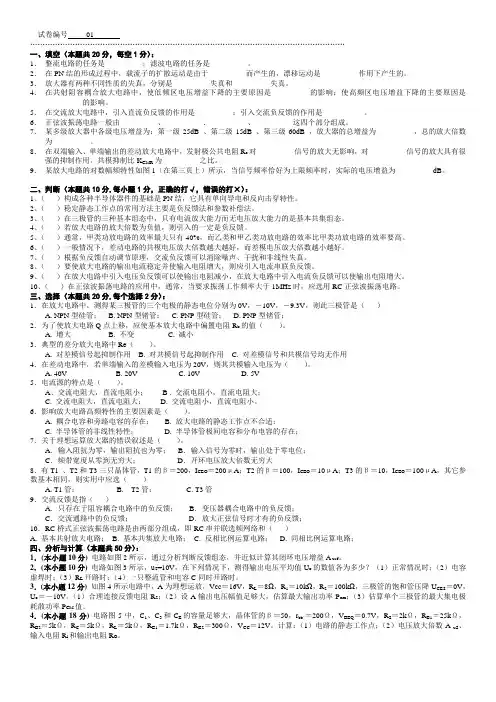

试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。

2.当电路有一个虚拟地点时，该点的电压等于 ___________。

3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。

4.当使用负反馈电路时，可以有效地降低电路输出的_______。

第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。

这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。

2.请描述运放的开环增益和闭环增益之间的关系。

答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。

闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。

闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。

开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。

电路基础模拟习题及答案一、单选题（共81题，每题1分，共81分）1.在三相四线制中,相线与中性线之间的电压称为()。

A、线电压B、相电压C、即是相电压也是线电压D、以上皆正确正确答案：B2.电路保险器都是如何连接在电路中()。

A、并联B、串联C、单独设置D、以上皆正确正确答案：A3.1安培等于()微安。

A、106B、103C、109D、102正确答案：A4.安全保护措施,有保护接地、漏电保护器和()等。

A、保护接零B、减少电流C、减少电压D、以上皆正确正确答案：A5.在三相桥式全波整流电路中,每个二极管在一个周期内的导通时间为()。

A、半个周期B、三分之一个周期C、一个周期D、以上皆正确正确答案：B6.“”的灯泡接入的电路中,通过灯丝的实际电流是()。

A、2;B、0.5;C、0.25。

D、1;正确答案：C7.当三相平衡负载接成星型时的说法完全正确的是()。

A、U1=UP;I1=IPB、U1=UP;U1=UPC、U1=UP;I1=IPD、U1=UP;I1=IP正确答案：A8.阻值不随外加电压或电流的大小而改变的电阻叫()。

A、非线性电阻B、固定电阻C、线性电阻D、可变电阻正确答案：C9.理想电流源向外电路提供的()是一常数。

A、电压B、电阻C、电流D、功率正确答案：C10.单相桥式全波整流电路,使用个二极管()。

A、2B、6C、4D、以上皆正确正确答案：C11.下列关于正弦交流电峰值定义完全正确的是()。

A、表示一个交流电压或交流电流的正负最大值B、能产生同样电能的一个直流值。

C、正峰值与负峰值之间的总的电压值或电流值,D、任意时刻正弦交流电的电压值或电流值。

正确答案：A12.导电能力介于导体与绝缘体之间的物质称为()。

A、导体B、绝缘体C、半导体D、以上皆正确正确答案：C13.要在220V交流电电路中接入一个电容器,其工作电压应取()。

A、25OVB、1000VC、400VD、220V正确答案：C14.直流电动机的运动方向按什么定则判断定()。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

模拟电路考试题及答案精一、选择题1. 理想运算放大器的两个输入端的电压关系是：A. 同相输入端电压高于反相输入端电压B. 反相输入端电压高于同相输入端电压C. 两个输入端电压相等D. 两个输入端电压没有关系答案：C2. 在正弦波振荡器中，相位条件为：A. 2πf0L1C1 = 180°B. 2πf0L1C1 = 360°C. 2πf0L1C1 = 90°D. 2πf0L1C1 = 270°答案：B二、填空题1. 根据基尔霍夫电压定律，在一个闭合电路中，沿任一闭合路径的电压之和等于_______。

答案：零2. 在理想二极管中，正向偏置时，二极管的导通电压约为_______伏。

答案：0.7三、简答题1. 简述共射放大电路的工作原理。

答案：共射放大电路是一种常用的放大电路，其中晶体管的发射极与输入信号连接，集电极与输出信号连接。

在共射放大电路中，输入信号通过基极-发射极结，使得基极电流变化引起集电极电流的较大变化，从而实现信号的放大。

2. 解释什么是反馈，并简述其在放大电路中的作用。

答案：反馈是指将放大电路的输出信号的一部分或全部以一定的方式送回到输入端的过程。

在放大电路中，反馈可以提高电路的稳定性，减少非线性失真，并且可以改变放大电路的增益。

四、计算题1. 给定一个共集放大电路，其输入电阻为1kΩ，输出电阻为50Ω，求其电压增益。

答案：电压增益Av = -Rc/Ri = -50/1000 = -0.052. 假设有一个理想运算放大器构成的积分电路，其电容为1μF，电阻为10kΩ，输入信号为1V的直流信号，求电路的输出电压随时间的变化关系。

答案：输出电压Vout(t) = -1V * t/(10^4 * 10^-6) = -100t V五、分析题1. 分析以下电路图，并说明其工作原理及可能的应用场景。

[电路图略]答案：该电路是一个基本的非反相放大器，其工作原理是利用运算放大器的高增益特性来放大输入信号。

模电考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案：D3. 下列哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案：B4. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案：C5. 在模拟电路设计中，以下哪个不是噪声的来源？A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案：B6. 一个二阶低通滤波器的截止频率是1kHz，若要将其转换为高通滤波器，其截止频率将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A7. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B8. 一个理想二极管的正向导通电压是多少？A. 0VB. 0.7VC. 1.5VD. 3.3V答案：B9. 在模拟电路设计中，以下哪个不是电源管理的考虑因素？A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案：D10. 什么是增益带宽积（GBW）？A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案：A二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。

答案：非反相放大器是一种基本的运算放大器应用，其工作原理基于运算放大器的虚短和虚断特性。

在非反相放大器中，输入信号被连接到运算放大器的非反相输入端，输出信号则从运算放大器的输出端获得。

由于运算放大器的高增益，输出信号是输入信号的线性放大版本，其增益由反馈电阻和输入电阻的比值决定。

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 模拟电路中，运算放大器的开环增益通常非常高，其主要作用是：A. 放大信号B. 稳定电源C. 滤波D. 整流答案：A2. 在理想运算放大器中，输入端的电压差为：A. 0VB. 5VC. 10VD. 无穷大答案：A3. 以下哪个不是模拟电路的基本组成部分？A. 电阻B. 电容C. 电感D. 微处理器答案：D4. 一个二阶低通滤波器的截止频率为1kHz，若要将其改为高通滤波器，需要：A. 改变电阻值B. 改变电容值C. 改变电感值D. 改变电源电压答案：B5. 以下哪种耦合方式不适用于模拟信号的放大？A. 直接耦合B. 变压器耦合C. 电容耦合D. 光电耦合答案：D6. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用差分放大器C. 增加电阻值D. 增加电容值答案：B7. 以下哪个不是模拟电路设计中考虑的非理想因素？A. 温度变化B. 电源波动C. 器件老化D. 数字信号干扰答案：D8. 在模拟电路中，反馈的类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C9. 一个理想运放构成的积分电路，其输出信号与输入信号的关系是：A. 相位相同B. 相位相反C. 相位相差90度D. 相位相差180度答案：D10. 在模拟电路中，为了提高电路的稳定性，通常采用：A. 增加电路复杂度B. 使用更高质量的元件C. 引入负反馈D. 减少电路的增益答案：C二、简答题（每题10分，共30分）1. 简述模拟电路与数字电路的主要区别。

答：模拟电路处理的是连续变化的信号，如声音、光线等，而数字电路处理的是离散的数字信号。

模拟电路通常使用模拟元件如电阻、电容、电感和运算放大器等，而数字电路则使用逻辑门和触发器等数字元件。

模拟电路的信号传输容易受到噪声和失真的影响，而数字电路则具有更强的抗干扰能力。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

模电测试题及答案一、选择题（每题5分，共20分）1. 在模拟电路中，三极管的基本放大作用是通过改变哪个参数来实现的？A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案：C2. 理想运算放大器的输入阻抗是：A. 零B. 无穷大C. 有限值D. 负值答案：B3. 在共发射极放大电路中，输出电压与输入电压相位关系是：A. 同相B. 反相C. 正交D. 无固定相位关系答案：B4. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D二、填空题（每空3分，共15分）1. 在模拟电路中，放大器的增益可以通过改变________来调节。

答案：电阻值2. 运算放大器的输出电压范围受到________的限制。

答案：电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高4. 模拟电路中的反馈可以分为________和________。

答案：正反馈，负反馈5. 模拟电路中的噪声主要来源于________和________。

答案：电源，半导体器件三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路通常使用模拟信号，如电压或电流的连续变化，来表示信息；数字电路则使用二进制数字信号，即0和1，来表示信息。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器主要由输入级、中间级和输出级组成。

输入级通常为差分放大器，用于放大两个输入端之间的电压差；中间级为高增益放大级，进一步放大信号；输出级则负责将放大后的信号输出。

运算放大器的工作原理基于负反馈原理，通过调整反馈电阻来控制放大倍数。

四、计算题（每题15分，共30分）1. 给定一个共发射极放大电路，其静态工作点为Vcc=12V，Rc=2kΩ，Re=1kΩ，β=100，求该电路的静态集电极电流Ic。

模拟电路基础试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的滤波B. 信号的放大C. 信号的调制D. 信号的解调答案：B2. 以下哪个不是运算放大器的基本特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 什么是共模抑制比（CMRR）？A. 差模信号与共模信号的比值B. 差模信号与噪声的比值C. 共模信号与差模信号的比值D. 共模信号与噪声的比值答案：C二、填空题4. 理想运算放大器的输入阻抗是________，输出阻抗是________。

答案：无穷大；零5. 一个理想的放大器的增益定义为输出电压与输入电压的________。

答案：比值三、简答题6. 简述负反馈在放大器中的作用。

答案：负反馈在放大器中可以提高增益稳定性，减小非线性失真，增加输入阻抗，降低输出阻抗，改善放大器的性能。

7. 什么是差分放大器，其主要优点是什么？答案：差分放大器是一种能够放大两个输入端电压差的放大器。

其主要优点是具有很高的共模抑制比，能够抑制共模干扰，提高信号的信噪比。

四、计算题8. 假设有一个非理想运算放大器，其开环增益为10^3，输入阻抗为1kΩ，输出阻抗为50Ω。

若输入信号为1mV，求输出电压。

答案：由于运算放大器的开环增益很高，可以近似认为输出电压等于输入电压乘以开环增益，即输出电压 = 1mV * 10^3 = 1V。

9. 如果在上题中的运算放大器接入一个反馈电阻Rf=10kΩ，求闭环增益。

答案：闭环增益可以通过公式Av = Vout/Vin = -βAol/(1 + Aol)计算，其中β是反馈系数，Aol是开环增益。

在这里，β =Rf/(Rf+Ri)，Ri是输入阻抗。

代入数值得到Av = -10kΩ/(10kΩ+1kΩ) * 10^3 ≈ -100。

五、论述题10. 论述模拟电路与数字电路的区别，并举例说明它们在实际应用中的不同作用。

答案：模拟电路处理的是连续变化的信号，如声音、温度等，而数字电路处理的是离散的数字信号，如计算机中的二进制数据。

自测题一一、判断题1．因为P 型半导体的多数载流子是空穴，所以它带正电。

（ F ）2．在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

（ T ） 3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。

（ F ） 二、单选题1．半导体中的少数载流子产生的原因是（ D ）。

A ．外电场B ．内电场C ．掺杂D ．热激发 2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（ C ）。

A ．正、反向电阻相等 B ．正向电阻大，反向电阻小 C ．反向电阻比正向电阻大很多倍 D ．正、反向电阻都等于无穷大 3．二极管的伏安特性曲线的正向部分在环境温度升高时将（ B ）。

(X 轴为电压) A ．右移 B ．左移 C ．上移 D ．下移 4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（ A ）。

A ．增大 B ．减小 C ．不变 D ．不确定 5．三极管β值是反映（ B ）能力的参数。

（三极管可改为电流控制电流源）A ．电压控制电压B ．电流控制电流C ．电压控制电流D ．电流控制电压6．温度升高时，三极管的β值将（ A ）。

A ．增大B ．减少C ．不变D ．不能确定 7．下列选项中，不属三极管的参数是（ B ）。

A ．电流放大系数B ．最大整流电流C ．集电极最大允许电流D ．集电极最大允许耗散功率 8．某放大电路中三极管的三个管脚的电位分别为V U 61=，V U 4.52=，V U 123=，则对应该管的管脚排列依次是（ B ） 。

A ．e, b, cB ．b, e, cC ．b, c, eD ．c,b, e9．晶体三极管的反向电流是由（ B ）运动形成的。

A ．多数载流子 B ．少数载流子C ．扩散D ．少数载流子和多数载流子共同 10．三极管工作在放大区，三个电极的电位分别是6V 、12V 和6.7V ，则此三极管是（ D ）。

（发正偏集反偏）A ．PNP 型硅管B ．PNP 型锗管C ．NPN 型锗管D ．NPN 型硅管 11．场效应管起放大作用时应工作在漏极特性的（ B ）。
