模拟电子技术重要经典试题

模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。

2. 运算放大器的开环增益通常表示为_________。

3. 一个理想的二极管在反向偏置时，其电流是_________。

4. 模拟滤波器按照频率特性可以分为_________、_________和_________。

5. 稳压二极管的工作原理是利用PN结的_________特性。

答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。

2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。

3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。

三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。

4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。

5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。

6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。

图1.52 题6图解：（a）VD导通，U AB=-6V。

（b）VD截止，U AB=-12 V。

（c）VD1导通，VD2截止，U AB=0 V。

（d）VD1截止，VD2导通，U AB=-15 V。

7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。

图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。

试画出u i与的波形。

解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。

9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。

图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

模拟电子技术试题及答案一、选择题1. 下列哪种器件是双极型晶体管的三个极（A、B、C）？A.发射极B.基极C.集电极D.以上都是答案：D2. 在放大电路中，为了提高输入阻抗，通常在输入端并联一个（A、B、C、D）？A.电感B.电容C.电阻D.电感耦合答案：C3. 运算放大器在电路中的作用主要是（A、B、C、D）？A.放大信号B.滤波信号C.转换信号D.以上都是答案：D4. 场效应晶体管的输入阻抗与（A、B、C、D）有关？A.栅极电压B.漏极电流C.源极电压D.源极电流答案：A5. 下列哪种电路具有反馈作用（A、B、C、D）？A.串联反馈B.并联反馈C.电压反馈D.电流反馈答案：D二、填空题1. 晶体管的三个极分别是发射极、_______和_______。

答案：基极、集电极2. 运算放大器是一种具有_______的高增益放大器。

答案：差分输入3. 整流电路的主要作用是将交流电信号转换为_______电信号。

答案：直流4. 稳压二极管的最大特点是当其两端电压超过_______时，电流会急剧增加。

答案：额定电压5. 在 RC 滤波器中，截止频率 fc 与电阻 R 和电容 C 的关系为_______。

答案：f c =1/(2πRC)三、判断题1. 晶体管的工作原理是利用电子在半导体中的迁移率来控制电流。

（）2. 运算放大器的输出阻抗很高，因此可以直接驱动负载。

（）3. 场效应晶体管的输入阻抗与栅极电压有关。

（）4. 并联反馈会降低放大器的输入阻抗。

（）5. 稳压二极管在电路中主要用于保护电源免受过大电压的影响。

（）答案：1.对 2.错 3.对 4.对 5.对四、简答题1. 请简述双极型晶体管的工作原理。

答案：双极型晶体管（BJT）是一种三端半导体器件，具有发射极、基极和集电极。

它的工作原理是利用基极电流来控制发射极和集电极之间的电流。

当在基极施加一个适当的正向偏置电压时，基极-发射极间形成少数载流子注入，这些载流子在电场的作用下向集电极移动，并在集电极形成电流。

模拟电子试题技术及答案模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子电路中，三极管工作在哪个区域时，其放大能力最强？A. 截止区B. 饱和区C. 放大区D. 非线性区2. 运算放大器的开环增益通常在什么范围内？A. 10^2B. 10^3C. 10^5D. 10^6 及以上3. 以下哪种耦合方式不能用于模拟信号的放大？A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合4. 负反馈在放大电路中的作用不包括以下哪项？A. 提高增益稳定性B. 增加非线性失真C. 提高输入电阻D. 降低输出电阻5. 差分放大电路的主要优点是？A. 提高放大倍数B. 抑制共模干扰C. 降低功耗D. 减小非线性失真...二、填空题（每空2分，共20分）1. 模拟信号的特点包括______、______、______。

2. 理想运算放大器的输入阻抗是______，输出阻抗是______。

3. 在放大电路中，引入负反馈可以______，但也可能引入______。

4. 一个基本的RC滤波器由______和______组成。

5. 运算放大器的非线性失真主要表现为______。

...三、简答题（每题10分，共30分）1. 简述共射放大电路的工作原理。

2. 描述负反馈在放大电路中的作用及其优缺点。

3. 解释差分放大电路如何抑制共模干扰。

...四、计算题（每题15分，共30分）1. 给定一个共射放大电路，其参数如下：β=100，RC=2kΩ，RE=1kΩ，VCC=12V，VBE(Q)=0.7V。

计算电路的静态工作点Q点。

2. 假设上述电路中引入了深度负反馈，求出闭环增益Avf。

3. 设计一个简单的低通滤波器，其截止频率为1kHz，要求给出电路图和计算过程。

...参考答案：一、选择题1. C2. D3. D4. B5. B二、填空题1. 连续性、有界性、周期性2. 无穷大、接近零3. 改善稳定性、可能引入振荡4. 电阻、电容5. 饱和失真和截止失真...三、简答题1. 共射放大电路利用三极管的控制能力，将基极的微小信号变化放大为集电极的大电流变化，实现信号的放大。

模拟电子技术模拟试题及参考答案模拟电子技术模拟试题一、填空题(每小题1分，共10分)1、PN结中的空间电荷区是由带电的正负离子形成的，因而它的电阻率很高。

( )2、集电结处于正偏的BJT，它一定工作在饱和区。

( )3、BJT的.值越大，放大能力越强，但在选用BJT时，并不是值越大越好。

( )4、集电极电阻RC的作用是将集电极电流的变化转换成电压的变化，实现电压放大。

因此， RC的值越大，输出电压越高。

( )5、只要将晶体管的静态工作点设置在BJT特性曲线的线性放大区，则不论输入什么信号，都不会产生非线性失真。

( )6、分压偏置电路的发射极电阻Re越大，工作点稳定性越好。

但Re过大，会使BJT的VCE减小，影响放大器的正常工作。

( )7、射极输出器的输入电流是IB，输出电流是IE，因此，具有较高的电流放大倍数。

( )8、在OTL 功放电路中，输出耦合电容的主要作用是“隔直”，防止直流经负载短路。

( )9、在运放电路中，闭环增益AF是指电流放大倍数。

( )10、只要满足AF=1，a+f=2n这两个条件，就可以产生正弦波振荡。

模拟电子技术模拟试题二、判断题(每小题1分，共10分)1、PN结在外加正向电压的作用下，扩散电流( )漂移电流。

a.大于b. 小于c. 等于2、当环境温度降低时，二极管的反向电流( )a.不变b. 增大c.减小3、测得BJT各极对地电压为VB=4V，VC=3.6V，VE=3.4V，则该BJT工作在( )状态。

a.截止 b.饱和 c.放大4、NPN管工作在放大区时，三个极的电位特征是( )。

a.VCVBVEb.VCVC d.VEVB5、为了减小输出电阻，集成运放的输出级多采用( )电路。

a.共射或共源b.差分放大c.互补对称6、运放的共模抑制比越大越好，因为它越大，表明运放的( )a.放大倍数越稳定b.交流放大倍数越大c.抑制温漂能力越强7、希望接上负载RL后，VO基本不变，应引入( )负反馈。

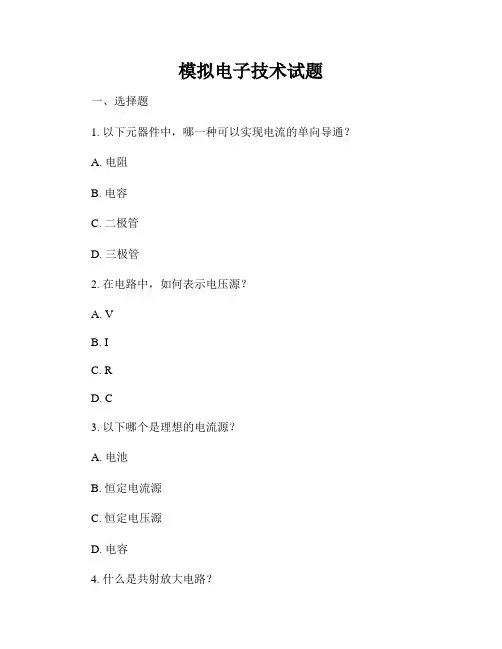

模拟电子技术试题
一、选择题
1. 以下元器件中，哪一种可以实现电流的单向导通？
A. 电阻
B. 电容
C. 二极管
D. 三极管
2. 在电路中，如何表示电压源？
A. V
B. I
C. R
D. C
3. 以下哪个是理想的电流源？
A. 电池
B. 恒定电流源
C. 恒定电压源
D. 电容
4. 什么是共射放大电路？
A. 以基极为输入端，发射极为输出端的电路
B. 以发射极为输入端，基极为输出端的电路
C. 以集电极为输入端，基极为输出端的电路
D. 以上都不是
5. 在电路中，两个并联的电阻，其等效电阻值为多少？
A. 等于两个电阻值之和
B. 大于两个电阻值之和
C. 小于两个电阻值之和
D. 等于两个电阻值乘积除以两个电阻值之和
二、填空题
6. 非理想二极管的主要特性是______。

7. 滤波电容主要用来滤除电源中的______。

8. 集成电路由_____、_____、_____等组成。

三、判断题
9. 电容器是一种贮存电荷的电子元器件。

10. NPN晶体三极管的发射区域和基区域都是N型半导体。

四、简答题
11. 请简述电阻的定义及其在电路中的作用。

12. 解释为什么二极管可以实现电流的单向导通。

五、计算题
13. 已知两个电阻值分别为100Ω和200Ω，求这两个电阻并联后的等效电阻值。

以上为模拟电子技术的试题，请根据题目要求进行作答，并且自行准备好参考答案。

祝好运！。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共基极）、（共集电极）、（共射极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路和放大倍数A F=（A/1+AF ），对于深度负反馈放大电路的放大倍数A F=（1/F ）。

10、带有负反馈放大电路的频带宽度BW F=（ 1+AF ）BW，其中BW=（ fH-fL ），（ 1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于 1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy），电路符号是（）。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

模拟电子技术试题及答案一、选择题1. 在模拟电子技术中，以下哪种元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的主要作用是什么？A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案：A3. 以下哪种滤波器能够通过高频信号而阻止低频信号？A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案：A4. 在模拟电路设计中，为了减小温度对电路性能的影响，通常采用哪种方法？A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案：A5. 哪种类型的半导体材料具有P型半导体的特性？A. 锗（Ge）B. 硅（Si）C. 氮化镓（GaN）D. 氧化锌（ZnO）答案：B二、填空题1. 在模拟电子技术中，______和______是构成振荡器的基本元件。

答案：电阻、电容2. 为了实现信号的放大，通常需要在电路中引入______。

答案：负反馈3. 在模拟信号处理中，______是用来描述信号频率内容的工具。

答案：傅里叶变换4. 电流放大器的主要功能是放大______信号。

答案：低频5. 在模拟电路中，为了提高电路的稳定性和可靠性，常常使用______电源。

答案：稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。

晶体管是一种半导体器件，主要通过控制基极电流来调节集电极与发射极之间的电流。

在模拟电路中，晶体管可以作为放大器使用，通过小信号控制大信号的放大过程，实现信号的增益。

同时，晶体管还可以用作开关，控制电路的导通与截止。

2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。

运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。

其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。

在模拟电路设计中，运算放大器因其优良的放大性能和灵活性，被广泛应用于信号放大、滤波、积分、微分等电路中，是模拟电路设计中不可或缺的核心组件。

模拟电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电子电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是（）。

A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是（）。

A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ，输出电阻是50Ω，那么它的电压增益是（）。

A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V，当通过它的电流为20mA时，消耗的功率是（）。

A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线，说明这个电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10，电压增益是-100，那么它的输出电阻是（）。

A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是（）。

A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中，什么是“饱和区”？A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波，输出信号是方波，这个放大器可能应用在（）。

A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案：1-5 CCBDD 6-10 DCDCC二、填空题（每题2分，共10分）1. 在模拟电子电路中，________是用来测量电路输出电压的仪器。

2. 一个理想的电压源具有________和________的特性。

3. 运算放大器的输入端通常具有________和________的特性。

4. 一个放大器的增益可以通过改变________来实现。

5. 负反馈可以提高放大器的________和________。

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

《模拟电子技术》试题（1卷）一、填空题（每空1分，共20分）1。

PN结中内电场阻止的扩散，推动的漂移运动.2. BJT工作在放大区时，其发射结处于偏置，集电结处于偏置。

3。

射极输出器的输入信号从极间输入，而输出是从极间取出。

因此，射极输出器是一个共极放大器。

4。

甲类功放BJT的导通角为；乙类功放BJT的导通角为；甲乙类功放BJT的导通角为；5。

若两个输入信号电压的大小，极性，就称为差模输入信号.6。

为了稳定放大器的工作点，应引入负反馈；为了稳定放大器的性能，应引入负反馈。

7.自激振荡电路主要由和两部分组成,前者要求有足够的放大倍数，后者要求反馈信号与输入信号。

8.在电感反馈三点式振荡器中，BJT c-e极间的回路元件是；b-e极间的回路元件是；c—b极间的回路元件是 .二、判断题（每小题1分，共10分）1.P型半导体中的多数载流子是空穴,因此，P型半导体带正电。

（ )2.发射结处于反偏的BJT,它一定工作在截止区。

( ）3.BJT是由两个PN结组合而成的，所以将两个二极管对接，也可以当BJT使用.( ）4.BJT的输入电阻r be是对交流而言的一个动态电阻,在小信号情况下为常数。

5。

射极输出器的输入信号加在BJT的基极,输出取自发射极。

因此，输出电压的大小可用公式V E=V B—V BE进行计算。

（ )6。

乙类功放中的两个BJT交替工作,各导通半个周期。

( )7。

与接入反馈前相比较，接入负反馈后,净输入量增大了.( )8。

在运放电路中，闭环增益Àf是指广义的放大倍数.（）9。

凡是能产生自激振荡的电路一定具有正反馈。

（）10.由LC元件组成的并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值.（ )三、选择题（每小题1分，共10分)1。

PN结外加正向电压时，其空间电荷区（）.a。

不变 b.变宽 c.变窄2。

测得BJT各电极对地电压为：V B=4.7V,V C=4.3V,V E=4V，则该BJT工作在（ )状态。

模拟电子技术练习题库（附参考答案）一、单选题（共103题，每题1分，共103分）1.PNP型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。

（）A、对 :B、错正确答案：A2.集成运放的非线性应用存在（）现象。

A、虚地；B、虚断；C、虚断和虚短。

正确答案：B3.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。

( )A、错误B、正确 ;正确答案：B4.集成运算放大器采用差动放大电路作为输入级的原因是A、提高输入电阻B、抑制零漂C、稳定放大倍数D、克服交越失真正确答案：B5.理想集成运放的开环放大倍数Au0为( )。

A、∞;B、0;C、不定。

正确答案：A6.分压式偏置的共发射极放大电路中,若VB点电位过高,电路易出现( )。

A、截止失真;B、饱和失真;C、晶体管被烧损。

正确答案：B7.射极输出器的特点是（）A、只有电流放大而没有电压放大，输出电阻小、输入电阻大B、只有电流放大而没有电压放大，输出电阻大、输入电阻小C、只有电压放大而没有电流放大，输出电阻小、输入电阻大D、既有电流放大也有电压放大，输出电阻小、输入电阻大正确答案：A8.分析集成运放的非线性应用电路时,不能使用的概念是( )。

A、虚短;B、虚地;C、虚断。

正确答案：A9.基极电流iB的数值较大时,易引起静态工作点Q接近( )。

A、饱和区B、死区C、截止区正确答案：A10.正弦电流经过二极管整流后的波形为（）。

A、正弦半波；B、矩形方波；C、等腰三角波；D、仍为正弦波。

正确答案：A11.晶体三极管的集电极和发射极类型相同，因此可以互换使用。

（）A、对 :B、错正确答案：B12.对于工作在放大区的晶体三极管而言，下列式子正确的是：A、I=βIbB、Ic=βIbC、Ie=βIb正确答案：B13.集成电路内部,各级之间的耦合方式通常采用 ( )A、直接耦合B、变压器耦合C、光电耦合D、阻容耦合正确答案：A14.具有输入、输出反相关系的小信号放大电路是 ( )A、共集电放大电路B、射极输出器C、共射放大电路D、共基放大电路正确答案：C15.共集电极放大电路的输入信号与输出信号，相位差为180°的反相关系。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。
