电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
电线电缆技术第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。

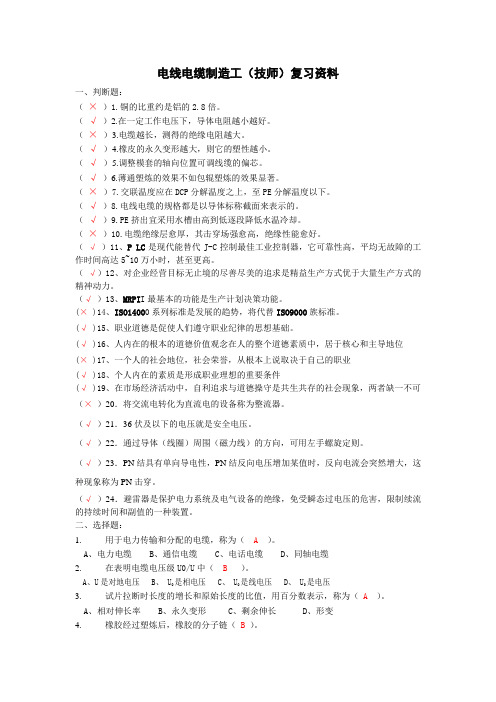

电线电缆制造工（技师）复习资料一、判断题：（×）1.铜的比重约是铝的2.8倍。
（√）2.在一定工作电压下，导体电阻越小越好。
（×）3.电缆越长，测得的绝缘电阻越大。
（√）4.橡皮的永久变形越大，则它的塑性越小。
（√）5.调整模套的轴向位置可调线缆的偏芯。
（√）6.薄通塑炼的效果不如包辊塑炼的效果显著。
（×）7.交联温度应在DCP分解温度之上，至PE分解温度以下。
（√）8.电线电缆的规格都是以导体标称截面来表示的。
（√）9.PE挤出宜采用水槽由高到低逐段降低水温冷却。
（×）10.电缆绝缘层愈厚，其击穿场强愈高，绝缘性能愈好。
（√）11、P LC是现代能替代J-C控制最佳工业控制器，它可靠性高，平均无故障的工作时间高达5~10万小时，甚至更高。
（√）12、对企业经营目标无止境的尽善尽美的追求是精益生产方式优于大量生产方式的精神动力。
（√）13、MRPI I最基本的功能是生产计划决策功能。
(× )14、ISO14000系列标准是发展的趋势，将代替ISO9000族标准。
(√ )15、职业道德是促使人们遵守职业纪律的思想基础。
(√ )16、人内在的根本的道德价值观念在人的整个道德素质中，居于核心和主导地位(× )17、一个人的社会地位，社会荣誉，从根本上说取决于自己的职业(√ )18、个人内在的素质是形成职业理想的重要条件(√ )19、在市场经济活动中，自利追求与道德操守是共生共存的社会现象，两者缺一不可（×）20．将交流电转化为直流电的设备称为整流器。
（√）21．36伏及以下的电压就是安全电压。
（√）22．通过导体（线圈）周围（磁力线）的方向，可用左手螺旋定则。
（√）23．PN结具有单向导电性，PN结反向电压增加某值时，反向电流会突然增大，这种现象称为PN击穿。
（√）24．避雷器是保护电力系统及电气设备的绝缘，免受瞬态过电压的危害，限制续流的持续时间和副值的一种装置。
电线电缆基础知识培训资料一、电线电缆分类及我公司目前生产的主要产品。
二、产品型号、名称和用途三、生产工艺流程及各工序产品质量要求。
四、生产工艺要求及量具使用要求五、三检内容。
一、电线电缆分类及我公司生产产品1、裸导体制品（无绝缘）一般是用在架空输电线路。
我公司的产品有：铜线、铝线、铝绞线、钢芯铝绞线2、电气装备用电线电缆类一把电能直接传送到各种用电设备、器具的电源连接线路用的电线电缆。
如：控制电缆主要是操纵电气设备运转的、同一根电缆上，有的线芯是传输操作信号的，有的线芯可能是直接带动设备上电机运转的。
我公司生产的产品有：一、额定电压450/750V及以下聚氯乙烯绝缘电线电缆（B系列和R 系列布电线）二、塑料绝缘控制电缆。
三、计算机电缆四、电力电缆、电力电缆类一传输电力系统的主干电缆。
我公司的产品有：0.6/1KV低压电力电缆、6-35KV交联聚乙烯绝缘电力电缆。
3、电线电缆产品型号命名的方法：类别用途:H —市内电话、HJ—局用电缆、A—安装电线、B—绝缘（布）电线、C—船用电缆、F—飞机用线、K —控制电缆、U —矿用电缆、Y —移动电缆等。
二、导体：T—铜、除裸导体外、其它产品中一般省略、L —铝、G—钢铁三、绝缘层：V—聚氯乙烯（PVC）Y—聚乙烯（PE）YJ —交联聚乙烯（XLPE）YF—发泡聚乙烯，X —橡皮绝缘，四、护层V —聚氯乙烯（PVC）Y —聚乙烯（PE）H —橡皮护套，HD —耐寒橡套，HF—非燃性橡套，HQ —丁青橡套，HY—耐油橡套，B —棉纱编织，N —尼龙护套，Q—铅包五、特征B —扁平型，R—柔软型，P—屏蔽，G—高压，S—双绞型，Q—轻型，z—中型，c—重型，J—绞制，J—交流，z—直流。
六、外护层外护层一般用2位阿拉伯数字表示，前一位是铠装层结构材料，后一位是外被层材料七、派生派生是同一型号产品派生出来的，不同类型的产品表示方法不一样, 有的用A B C等字母，有的用1 23等阿拉伯数字，电力电缆一般用电压等级，而通讯电缆一般用频率来表示。
电线电缆制造工（技师）复习资料一、判断题：（×）1.铜的比重约是铝的2.8倍。
（√）2.在一定工作电压下，导体电阻越小越好。
（×）3.电缆越长，测得的绝缘电阻越大。
（√）4.橡皮的永久变形越大，则它的塑性越小。
（√）5.调整模套的轴向位置可调线缆的偏芯。
（√）6.薄通塑炼的效果不如包辊塑炼的效果显著。
（×）7.交联温度应在DCP分解温度之上，至PE分解温度以下。
（√）8.电线电缆的规格都是以导体标称截面来表示的。
（√）9.PE挤出宜采用水槽由高到低逐段降低水温冷却。
（×）10.电缆绝缘层愈厚，其击穿场强愈高，绝缘性能愈好。
（√）11、P LC是现代能替代J-C控制最佳工业控制器，它可靠性高，平均无故障的工作时间高达5~10万小时，甚至更高。
（√）12、对企业经营目标无止境的尽善尽美的追求是精益生产方式优于大量生产方式的精神动力。
（√）13、MRPI I最基本的功能是生产计划决策功能。
(× )14、ISO14000系列标准是发展的趋势，将代替ISO9000族标准。
(√ )15、职业道德是促使人们遵守职业纪律的思想基础。
(√ )16、人内在的根本的道德价值观念在人的整个道德素质中，居于核心和主导地位(× )17、一个人的社会地位，社会荣誉，从根本上说取决于自己的职业(√ )18、个人内在的素质是形成职业理想的重要条件(√ )19、在市场经济活动中，自利追求与道德操守是共生共存的社会现象，两者缺一不可（×）20．将交流电转化为直流电的设备称为整流器。
（√）21．36伏及以下的电压就是安全电压。
（√）22．通过导体（线圈）周围（磁力线）的方向，可用左手螺旋定则。
（√）23．PN结具有单向导电性，PN结反向电压增加某值时，反向电流会突然增大，这种现象称为PN击穿。
（√）24．避雷器是保护电力系统及电气设备的绝缘，免受瞬态过电压的危害，限制续流的持续时间和副值的一种装置。
二、选择题：1.用于电力传输和分配的电缆，称为（A）。
A、电力电缆B、通信电缆C、电话电缆D、同轴电缆2.在表明电缆电压级U0/U中（B）。
A、U是对地电压B、 U0是相电压C、 U0是线电压D、 U0是电压3.试片拉断时长度的增长和原始长度的比值，用百分数表示，称为（A）。
A、相对伸长率B、永久变形C、剩余伸长D、形变4.橡胶经过塑炼后，橡胶的分子链（B）。
A、由短变长B、由长变短C、没有变化D、有时变短有时变长5.尺寸检查要求除了产品标准规定的各部分尺寸外，还包括制造工艺上规定的（ A ）。
A、工艺参数B、外径C、厚度D、节距倍数6.交联聚乙烯绝缘料是（A）。
A、白色颗粒状B、黄色颗粒状C、黑色颗粒状D、灰色颗粒状7.低压电缆的绝缘厚度不完全取决于（B ）性能。
A、物理B、电气C、机械D、工艺8.用锡作为铜线的镀层，可以提高铜线的（A）能力。
A、抗腐蚀B、抗拉C、导电D、抗弯曲9.挤制塑料层的定型阶段是在（D）完成的。
A、机头内B、模具内C、模口D、冷却水槽10.线材拉伸中，总的延伸系数等于各道延伸系数之（B）。
A、和B、积C、商D、差11.三电极系统的特点是可以将体积电流和表面电流分开，分别测量（A）。
A、体积电阻及表面电阻B、体积电阻率C、表面电阻率D、体积和表面电阻率12.凡是线型结构的塑料都是（A）塑料。
A、热塑性B、热固性C、耐热性D、耐寒性13.塑料挤出分为三个阶段，其成型阶段是在( B )完成的。
A、机筒内B、机头内C、水槽中14.拉线过程中发生断线与下列哪一因素无关（D）。
A、进线接头不牢B、线材有夹杂C、配模不当D、拉线机抖动15.在电缆中加填充是增加电缆的（A）。
A、圆整性B、柔软性C、耐磨性D、耐撕裂性16.连续挤塑过程一般分为（B）、成型、定型三个阶段。
A、加热B、塑化C、压实D、挤出17.目前，线缆企业中应用最多的连续硫化机组是( B )。
A、水平式B、半悬链线式C、垂直式18.下列关于铠装层的电力电缆型号中，（B）代表细圆钢丝。
A、2B、3C、4D、019.铜线镀锡能防止橡皮绝缘过早（A），延长电缆使用寿命。
A、老化B、击穿C、变形D、粘合20.由铜带或铜丝编织而成的屏蔽电缆，屏蔽层的作用是防止（A）。
A、电磁干扰B、进水C、机械外力伤害21..线材拉伸后，表面发生擦伤，其主要原因是（B）。
A、酸洗不净B、鼓轮上有沟槽C、模孔形状不合适D、反拉力过大22.就密度而言，（A）塑料粒子不能浮在水面上。
A、PVCB、XLPEC、PED、都可以23.在电场的作用下，（A）部分区域发生短路放电叫局部放电。
A、绝缘B、护套C、隔离套D、导体24.下列（C）项不是金属护层的作用。
A、防水B、防腐C、散热D、屏蔽25.绝缘电阻是（A）结构的主要电性能参数之一。
A、绝缘B、护套C、隔离套D、缆芯26.采用三电极系统测量某材料的表面电阻时，电极2是（A）电极。
A、高压B、保护C、测量D、水27.燃烧的三要素包括可燃物、氧气及（A）A、火源B、温度C、湿度D、水28.束线机主要适用于( C )线的绞合。
A、粗B、中粗C、细29.热延伸试验主要考核交联聚乙烯绝缘再热及负荷下的伸长及永久变形，来判断（A）。
A、交联度B、老化性C、弹性D、耐寒性30.绞合导体的直流电阻与测量时温度有关，当导体测量温度为20℃时，其温度校正系数应为（A）。
A、1B、1.008C、1.012D、0.99631.一定工作电压下电缆的直流电阻与导体的（ D ）有关。
A、绞合方式B、形状C、两端电压D、截面积32.三芯电缆的扇形线芯的扇形尖角均为（D）。
A、115°B、100°C、110°D、120°33.交联方法主要分为物理交联和（C）。
A、硅烷交联B、过氧化物交联C、化学交联D、辐照交联34.悬链形式有两种：全悬链形和（D）。
A、直线形式B、倾斜式C、卧式D、半悬链式35.交联挤塑机机身温度过高，容易引起物料（C）。
A、硬块B、分解C、先期交联D、外径波动36.全干式工艺是指在氮气中交联和（C）冷却。
A、水中B、硅油中C、氮气中D、液氮中37.橡皮加速老化后的伸长率（C）老化前的伸长率，则其老化性能最好。
A、大于B、小于C、等于D、远小于38.交联绝缘的交联过程是在（B）完成的。
A、绝缘挤出时B、交联管内C、冷却时D、加热段39.橡料塑性太大时，硫化速度（B）。
A、将增加B、将减缓C、没有影响D、不变40.电缆长度增加时，绝缘线芯的绝缘电阻是（A）。
A、减小B、增大C、不变化D、有时大有时小41、机电一体化产品中，从物料搬运、加工为主，输入物质（原料或毛坯）、能量和信息，经过加工处理，主要输出改变了位置和形态的物质的产品，称为（C）。
A. 动力机B.信息机C.加工机42、在PLC机中，一般每个语句占据（ B ）字节。
A. 一个B. 二个 C。
三个43、精益生产主要做法是（ A）。
A. 准时化生产方式（JIT）B.全员参与C.市场驱动44、1996年7月公布有关“环境管理”的系列标准是（C ）。
A . ISO9000族 B. QC9000 C.ISO1400045、《公民道德建设实施纲要》提出，必须在全社会大力倡导( B )的基本道德规范。
A．爱祖国，爱人民，爱劳动，爱科学，爱社会主义B．爱国守法，明礼诚信，团结友善，勤俭自强，敬业奉献C．社会公德，职业道德，家庭美德D．五讲，四美，三热爱46、党的十六大报告指出，认真贯彻公民道德建设实施纲要，弘扬爱国主义精神，以为人民服务为核心，以集体主义为原则，以( C )为重点A．无私奉献 B．爱岗敬业 C．诚实守信D．遵纪守法47、下列关于职业道德是协调职工同事关系的法宝的说法中，不正确的是( C )A．尊重同事的隐私，谅解同事的缺点和不足B．关心和信任对方，积极帮助对方解决困难C．对感情不融洽的同事，在工作上不积极配合D．对同事不经意或故意的伤害，要以宽容之心予以谅解48、爱岗敬业是社会主义国家对每个从业人员的( B )A．最高要求 B．起码要求 C．全面要求 D．局部要求49、社会主义的职业差别是( A )A．分工不同 B．社会地位不同C．经济地位不同 D．社会荣誉不同三、填空题1、电缆检测从内容上分为 __结构_检查、机械物理性能试验和电性能试验；按产品标准验收规则分为例行试验、抽样试验和型式试验。
2、试验结果按检验标准分类为合格品、不合格品返修品、废品；按分等标准分类为优等＿品、一等品、合格品。
3、常用量具有游标卡尺和外径千分尺。
4、试验误差的性质分为系统性误差和偶然性误差；第三类误差指的是____过失____误差。
5、消除偶然性测量误差最简单的方法是求多次测量结果的算术平均值。
6、节距是指被绞合导体（或绕包带、线）沿绞合轴线旋转一周所前进的距离。
7、物料需求计划功能子系统是MRPⅡ的微观核心部分。
8、PLC内部元素的触点和线圈的连接是由程序来实现的。
9．交流电的三要素：初相位、最大值、频率。
10．三相电源由频率相等，振幅值相同，相位依次互差120°的三个电动势组成。
11．单相整流电路包括单向半波整流电路、单向全波整流电路、单向桥式整流电路等。
四、问答题：1、电线电缆共分为几大类产品？1、答：共分为五大类1）裸电线与裸导体制品2）电力电缆3）电气装备用电线电缆4）电磁线5）通讯电缆与光缆2、生产电线电缆主要用哪几类设备？共分为四大类设备1）拉线设备2）绞制设备3）挤出设备）漆包设备3、影响触头接触电阻的因素主要有那些？答：1）接触压力、2）触头材料的电阻率、3）触头材料的力学性能、4）接触形式、5）接触表面形状。
4、灭弧装置主要有那几种形式？答：电动力灭弧，磁力灭弧，窄逢灭弧室，栅片灭弧以及多断口灭弧。
五、根据符号，说出元件名称或电气器件的名称（三极管）（晶闸管）（断路器）（接触器）（电压互感器）六、计算题：1、某公司生产YJLV单芯电缆，导体直径为9.45mm,绝缘厚度为2.5mm,（其中绝缘料的密度为0..92g/cm3）求：（1）每千米电缆需用多少导体材料？（计算结果保留四位有效数字）（2）每千米电缆需用多少绝缘料？（计算结果保留三位有效数字）1、解：(1)3.14×9.45×9.45÷4×2.7＝189.3(kg/km)（2）3.14×(9.45+2.5)×2.5×0.92＝86.3 (kg/km)答：每千米电缆需用导体材料183.9kg，每千米电缆需用绝缘料27.5kg2、在22℃时测的一长1米，截面为6mm2铜线的电阻为0.00308Ω，求这一铜导体20℃时电阻是多大？2、解：0.00308×1000/1+0.00393(22-20)＝3.06(Ω/km)答：这一铜导体20℃时千米电阻是3.06Ω。
