电线电缆基础知识818

电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。

了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。

本文将介绍电线电缆的分类、结构、常见用途以及注意事项。

一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。

以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。

2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。

3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。

4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。

5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。

二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。

以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。

2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。

3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。

4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。

三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。

以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。

2. 工业用电：用于工业生产设备、仪器仪表等。

3. 建筑工程：用于建筑物内部电力分配和照明。

4. 通信网络：用于电话、宽带和网络传输等。

5. 交通运输：用于车辆的点火、音响等。

四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。

2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。

3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。

4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。

电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。

（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

电力电线电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

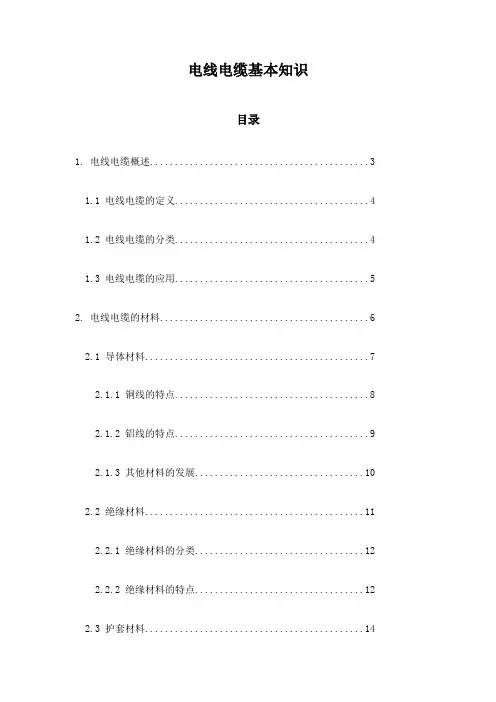

电线电缆基本知识目录1. 电线电缆概述 (3)1.1 电线电缆的定义 (4)1.2 电线电缆的分类 (4)1.3 电线电缆的应用 (5)2. 电线电缆的材料 (6)2.1 导体材料 (7)2.1.1 铜线的特点 (8)2.1.2 铝线的特点 (9)2.1.3 其他材料的发展 (10)2.2 绝缘材料 (11)2.2.1 绝缘材料的分类 (12)2.2.2 绝缘材料的特点 (12)2.3 护套材料 (14)2.3.1 护套材料的选择原则 (15)2.3.2 常用护套材料介绍 (16)3. 电线电缆的制造工艺 (17)3.1 导体制造 (18)3.1.1 导体材料的熔炼 (19)3.1.2 导线的拉拔与成型 (20)3.2 绝缘与护套层加工 (22)3.2.1 绝缘层的挤出工艺 (23)3.2.2 护套层的缠绕与挤出 (25)3.3 电线电缆的加工与成型 (25)3.3.1 编织及编织层的张力控制 (27)3.3.2 电缆的绞合与复合导体制造 (28)4. 电线电缆的电气性能 (29)4.1 电阻与电阻率 (30)4.2 电导率与电压降 (31)4.3 绝缘电阻与耐压测试 (32)4.4 频率特性与衰减 (33)5. 电线电缆的物理性能 (34)5.1 力学性能 (35)5.1.1 抗拉强度与抗压强度 (36)5.1.2 弯折性能与扭曲性能 (37)5.2 尺寸稳定性 (39)5.3 外护套的防护性能 (39)6. 电线电缆的设计与选择 (41)6.1 设计原则 (42)6.2 选择依据 (43)6.3 不同应用场合的选择建议 (44)7. 电线电缆的安装与施工 (46)7.1 施工准备 (48)7.2 安装规范 (48)7.3 施工注意事项 (50)8. 电线电缆的维护与检测 (51)8.1 常见故障与原因分析 (52)8.2 维护措施 (53)8.3 检测方法与标准 (54)9. 电线电缆的环保与安全 (55)9.1 环保材料与要求 (56)9.2 安全性能 (58)9.3 国家标准与认证 (59)10. 电线电缆的未来发展趋势 (60)10.1 新型材料的应用 (62)10.2 智能电线电缆的发展 (63)10.3 环保与可持续发展 (64)1. 电线电缆概述电线电缆是一种用于传输电能或信号的细长柔软导体，广泛应用于工业、商业和民用领域。

电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。

从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。

本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。

一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。

（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。

（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。

（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。

2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。

（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。

（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。

二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。

1.导体：导体是电线电缆的核心组成部分，用来传输电流的。

导体的材料分为两大类：金属导体和非金属导体。

（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。

（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。

2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。

绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。

3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。

绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。

4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。

第一章电线电缆基础知识一、裸电线裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。

铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。

主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。

裸绞线：包括硬铜绞线（ＴＪ）、硬铝绞线（ＬＪ）、铝合金绞线（ＬＨＡＪ）、钢芯铝绞线（ＬＧＪ），主要用在架空敷设。

软铜绞线（ＴＪＲ）、软铝绞线（ＬＪＲ），主要用于电气装备及电子电器或元件的连接用。

以上各种绞线的规格从１.０～３００mm２不等。

其中钢芯铝绞线（ＬＧＪ）规格尺寸用标称的铝截面/标称的钢截面表示，它是配电线路上最常用的一种导线，钢芯截面越大导线的强度愈高，除普通钢芯铝绞线外，还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。

常用有两种：钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。

规格为：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/2 5、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240 /40、240/55～800/100等。

示例：JL/G1A-240/30-24/7(LGJ-240/30) 是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线，硬铝线的标称截面为240mm2，钢的标称截面为30 mm2。

订货例如：名称型号规格单位数量单价执行标准JL/G1A50/8吨（或公斤）元/吨（或公斤）GB/T1179-2008钢芯铝绞线（LGJ）二、电力电缆电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330kＶ及以上各种电压等级、各种绝缘的电力电缆。

电线电缆专业的基础知识1. 简介电线电缆是电力传输和通信的重要组成部分，广泛应用于家庭、工业和商业领域。

电线电缆专业涉及电线电缆的设计、制造、安装、维护等方面的知识。

本文将介绍电线电缆专业的基础知识，包括电线电缆的分类、结构、材料、安装和维护等内容。

2. 电线电缆的分类根据用途和结构，电线电缆可分为多种类型，常见的分类如下：•电力电缆：用于输送和分配电能的电缆，根据导体的材料和绝缘层的特性可进一步细分为低压电缆、中压电缆和高压电缆。

•通信电缆：用于电话、网络、电视等通信信号的传输，包括同轴电缆、双绞线和光纤等。

•控制电缆：用于控制电路的电缆，常用于工业自动化设备和机器人系统等。

•铁路电缆：用于铁路信号传输和动车组供电的电缆。

•电视电缆：用于有线电视信号的传输。

3. 电线电缆的结构电线电缆的结构一般包括导体、绝缘层、屏蔽层和护套。

•导体：电流的传导依靠的部分，常见的导体材料包括铜和铝。

铜导体具有导电性好、耐腐蚀性强的优点，而铝导体则轻便、成本低。

•绝缘层：用于将电流限制在导体内部的部分，常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）和橡胶等。

不同绝缘材料具有不同的耐压和耐热性能。

•屏蔽层：用于防止外界电磁干扰干扰和减少电缆产生的电磁辐射的部分，常见的屏蔽材料包括铝箔、铜网和铝塑复合带等。

•护套：用于保护电缆结构，防止机械损伤和环境侵蚀的部分，常见的护套材料包括聚氯乙烯（PVC）、聚乙烯（PE）和聚氨酯（PU）等。

4. 电线电缆的材料电线电缆的制造材料对电缆的性能和使用寿命起着重要作用。

常见的电线电缆材料包括：•导体材料：铜和铝是常用的导体材料。

铜具有优良的导电性和耐腐蚀性，而铝具有轻便和成本低的优点。

•绝缘材料：常用的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶和丙烯腈-乙烯-丁烯橡胶（CPE）等。

不同绝缘材料具有不同的耐压和耐热性能。

•屏蔽材料：通常使用铝箔、铜网和铝塑复合带等材料进行屏蔽。

电线电缆基础知识电线和电缆是现代电气工程中常用的导电材料，用于传输电力和信号。

它们在建筑、交通、通信等领域中扮演着重要的角色。

了解电线电缆的基础知识对于正确使用和安装它们至关重要。

本文将介绍电线电缆的基本概念、分类和常见应用。

什么是电线电缆电线是一种常用的电导体，由一个或多个金属线芯组成，通过一个或多个绝缘层进行保护。

电缆是多个电线的组合，常常由多层绝缘材料和外护套层构成。

电线电缆的结构根据其使用环境和用途的不同而有所变化。

有的电线电缆设计用于固定安装，有的设计用于移动应用。

这些差异将在之后的部分中进行详细介绍。

电线电缆的分类根据不同的标准，电线电缆可以按照不同的方式进行分类。

以下是常见的分类方式：按用途分类•电力电缆：用于输送电力的电缆。

•控制电缆：用于控制系统中信号传输的电缆。

•通信电缆：用于传输声音、图像和数据的电缆。

•光缆：使用光纤传输光信号的电缆。

按绝缘材料分类•PVC（聚氯乙烯）电线电缆：使用聚氯乙烯作为绝缘材料的电线电缆，常用于低电压应用。

•XLPE（交联聚乙烯）电线电缆：使用交联聚乙烯作为绝缘材料的电线电缆，具有更好的耐高温和耐磨损性能。

按构造分类•单芯电缆：只有一个导体和绝缘层，常用于输送电力。

•多芯电缆：有多个导体和绝缘层，常用于控制电缆和通信电缆。

按敷设方式分类•固定式电线电缆：用于固定在建筑物内部或地下敷设。

•可移动式电线电缆：用于移动设备或场地。

电线电缆的常见应用电线电缆在不同领域有广泛的应用。

此处列举一些常见的应用场景：•建筑行业：电线电缆用于建筑物内部的电力输送和照明系统。

•交通运输：电线电缆用于铁路、轨道交通和公路系统中的信号传输和电力供应。

•通信行业：电线电缆用于传输电话、宽带和电视信号。

•工业领域：电线电缆用于控制系统和自动化设备的信号传输和电力供应。

保养和维护电线电缆为了确保电线电缆的安全和可靠性，定期进行保养和维护是必要的。

以下是一些常见的保养和维护措施：1.定期检查电线电缆的外观，包括绝缘层是否有损坏或老化现象。

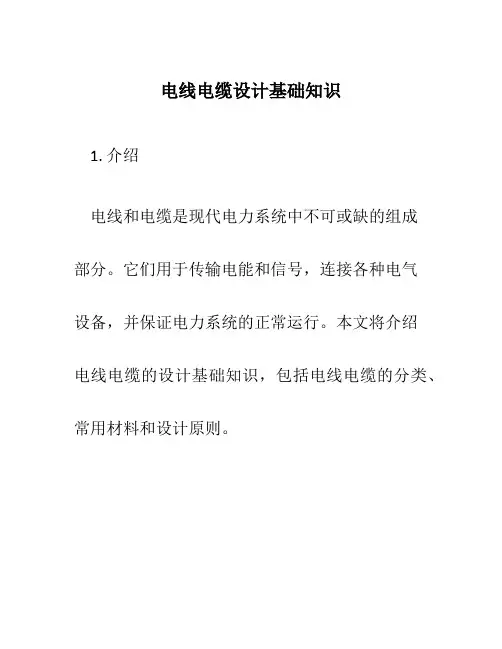

电线电缆设计基础知识1. 介绍电线和电缆是现代电力系统中不可或缺的组成部分。

它们用于传输电能和信号，连接各种电气设备，并保证电力系统的正常运行。

本文将介绍电线电缆的设计基础知识，包括电线电缆的分类、常用材料和设计原则。

2. 电线电缆的分类电线和电缆可以根据不同的分类标准进行分类。

以下是常见的电线电缆分类方式：2.1 按用途分类•电力电缆：用于输送电能，连接电力设备和电力系统。

•通信电缆：用于传输信号，连接通信设备和网络系统。

•控制电缆：用于控制信号传输，连接控制设备和控制系统。

2.2 按结构分类•单芯电缆：只有一个电导体，适用于单相电路。

•多芯电缆：有多个电导体，适用于三相电路和多信号传输。

2.3 按绝缘材料分类•橡胶电缆：采用橡胶作为绝缘材料，具有较好的柔软性和耐磨性。

•PVC电缆：采用聚氯乙烯（PVC）作为绝缘材料，具有良好的绝缘性能和阻燃性能。

3. 常用材料电线电缆的设计中常用的材料包括导体、绝缘材料和外护套材料。

3.1 导体导体是电缆中传输电能或信号的部分，通常由金属材料制成。

常见的导体材料包括铜和铝。

•铜导体：具有优良的导电性能和机械强度，适用于高负荷和长距离传输。

•铝导体：相对于铜导体较轻便和低成本，适用于低负荷和短距离传输。

3.2 绝缘材料绝缘材料用于包裹导体，阻止电能或信号的外泄，并提供绝缘保护。

常见的绝缘材料包括橡胶、PVC和聚乙烯。

•橡胶绝缘：具有良好的耐热性和柔软性，适用于高温环境和移动设备。

•PVC绝缘：具有良好的绝缘性能和阻燃性能，适用于一般的室内和室外环境。

•聚乙烯绝缘：具有较高的电绝缘强度，适用于高电压传输和长距离传输。

3.3 外护套材料外护套材料用于保护电缆免受机械和环境损害。

常见的外护套材料包括PVC、聚氯乙烯、聚丙烯和铝塑复合材料。

•PVC外护套：具有良好的耐磨性和阻燃性能，适用于一般环境。

•聚氯乙烯外护套：具有良好的耐寒性和耐化学性，适用于低温和腐蚀环境。

•聚丙烯外护套：具有较高的耐热性和抗老化性能，适用于高温环境。

电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。

⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴，⽤途遍及所有领域的⼀⼤类产品。

从电线电缆产品的定义和它的使⽤功能已经表明，电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中；已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。

事实上，⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。

线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关，且与基础性建设的投⼊量关系更为直接。

这在发展中国家尤为重要。

2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。

⾸先是所有⼯农业体系、交通⼯程体系的发展及与电（电⼒与信息）有关备、器件的扩展都需要电线电缆产量的增加，特别是基础设施建设的扩⼤，需要量更⼤。

如近期展开的城、乡电⽹改造⼯程；宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中，电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。

电线电缆的长期安全可靠运⾏就特别重要。

电线电缆线路中，⼀旦因外⼒或产品⽼化发⽣损坏，就定会涉及⼀⼤⽚。

⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆，与⼈民的⽣命财产安全紧密相关。
