操作系统实验之处理机调度实验报告

学生学号Xxx 实验课成绩学生实验报告书实验课程名称操作系统C开课学院计算机科学与技术学院指导教师姓名xxx学生姓名xxx学生专业班级xxxx2016—- 2017学年第 1 学期实验课程名称：操作系统C③用while进行循环控制选择不同的算法2.数据结构的设计记录不同作业信息的结构体数组。

struct node job[100]；记录作业/进程详细信息的结构体typedef struct node {string name;double submit;//提交时间double start；//开始时间double run;//运行时间double end;//完成时间double Ti;//周转时间double Wi;//带权周转时间double H；//响应比int priority;//优先级｝*work；3。

核心算法设计（1）按提交时间进行排序的算法Input:work p //指向作业的指针int N //作业的个数Process:void sort (work p,int N){for（int i=0；i<N；i++)｛（2)三、主要仪器设备及耗材1．安装了Windows XP或Windows 7或其它版本的Windows操作系统的PC机1台2．P C机系统上安装了Microsoft Visual Studio 2010开发环境第二部分：实验过程和结果（可加页）一、实现说明在VS2010中创建一个算法调度项目，对于不同的调度算法分别进行算法设计，对于算法的设计要特别注意作业的提交情况,实验中存储作业信息的结构体是相同的，采用结构体数组保存全部的作业，每次通过对结构体数组进行遍历计算不同算法需要的信息，最后在主函数中用while循环和switch语句进行各个调度算法的选择,最后经过不断的调试和运行,实现四个调度算法分别是先来先服务、短进程优先、优先级和最高响应比优先。

二、调试说明（调试手段、过程及结果分析）调试过程出现的问题比较多,第一个问题是对于不同作业提交的先后顺序要加以考虑，对于作业提交时间进行排序选择,必须选择提交时间在上一个作业结束时间之前的作业进行短进程，优先级,最高响应比排序，经过排序选择后，出现的问题是在进行作业调度完，有的作业出现了负的结束时间,经过调试分析，发现不能直接用上一个作业的结束时间直接当做下一个作业的开始时间，每次进行作业调度前要进行提交时间与上一个作业结束时间的比较，如果在作业提交前,下一个作业还没有提交，那么在下一个作业的开始时间就是它的提交时间。

中南大学实验名称：处理机调度课程名称：计算机操作系统学生姓名盛希玲学号 ********** 学院信息科学与工程学院专业班级电子信息工程0602 完成时间 2008年10月12日目录一实验内容 (2)二实验目的 (2)三实验题目 (2)四基本思想 (2)五算法分析 (2)六流程图 (3)七算法描述 (4)八运行输出结果 (9)一实验内容选择一个调度算法，实现处理机调度。

二实验目的多道系统中，当就绪进程数大于处理机数时，须按照某种策略决定哪些进程优先占用处理机。

本实验模拟实现处理机调度，以加深了解处理机调度的工作。

三实验题目设计一个按优先权调度和时间片轮转算法实现处理机调度的程序。

四基本思想先选择时间片的个数和每个时间片需要的时间，正在运行的进程每运行一秒其优先权数目加一，即其优先权减小。

每个时间片运行结束后，选择进入时间片进程优先权数目最小的进程，开始下一个时间片的运行。

如果有进程运行结束，则离开，再在就绪队列中选择优先权数目最小的进程进入。

在运行期间，如果有新的进程来到，按优先权大小放入就绪队列中。

五算法分析定义一个结构体，此包含了PCB的信息：struct PCB{char PID[5]; /*进程名*/int needtime; /*要求运行的时间*/int cputime; /*已运行时间*/int priority; /*优先权(越小越高)*/int starttime; /*进入就绪队列的时间*/int overtime; /*运行完成的时间*/int state; /*状态:1就绪2运行3完成*/struct PCB *next;};子函数struct PCB *create(int num,int n)用来建立一个按优先级大小排列的就绪进程链表和一个按时间先后循序排列的将进入就绪进程的链表。

main()函数中用一while循环输出进入时间片的进程状态。

六流程图七算法描述#define NULL 0#define LEN sizeof(struct PCB)#include"stdio.h"#include"stdlib.h"struct PCB{char PID[5]; /*进程名*/int needtime; /*要求运行的时间*/int cputime; /*已运行时间*/int priority; /*优先权(越小越高)*/int starttime; /*进入就绪队列的时间*/int overtime; /*运行完成的时间*/int state; /*状态:1就绪2运行3完成*/struct PCB *next;};struct PCB *create(int num,int n)/*创建进程，并将进程按优先级顺序插入队列中*/ {struct PCB *head,*p,*p1,*p2;int i;head=NULL; /*头指针指零*/for(i=1;i<=num;i++) /*循环建立所有进程*/{printf("请输入第%d个进程的信息\n",i);p=(struct PCB *)malloc(LEN); /*开辟一个空间*/printf("进程名:"); /*输入进程名*/scanf("%s",p->PID);printf("要求运行的时间:"); /*输入要运行的时间*/scanf("%d",&p->needtime);p->cputime=0; /*占用处理机的时间赋为零*/printf("优先权:"); /*输入优先权*/scanf("%d",&p->priority);if(n==1)p->starttime=0; /*进入就绪队列的时间赋为零*/else{printf("进入就绪队列时间:"); /*输入进入就绪队列的时间*/scanf("%d",&p->starttime);}p->overtime=-1; /*运行没有结束所以运行完成的时间赋为-1*/p->state=1; /*状态赋为就绪状态*/p1=head; /*p1指针指向头指针*/if(head==NULL) /*如果头指针为零将头指针指向新建立的进程*/ {head=p;head->next=NULL;}else /*头指针不为零的情况*/{if(n==1)while(p1!=NULL&&p->priority>p1->priority) /*查找插入点*/{p2=p1;p1=p1->next;}elsewhile(p1!=NULL&&p->starttime>p1->starttime) /*查找插入点*/{p2=p1;p1=p1->next;}if(head==p1) /*优先权的值最小作为表头*/{p->next=head;p2=head=p;}else /*否则的话插入*/{p2->next=p;p->next=p1;}}}return(head);}void main(){char now[5];int cho,num,num1,timepiece,time,i,j,k,flag,choo,clock=0;struct PCB*head,*head1,*over,*later,*l,*l1,*l2,*p,*p0,*p1,*p2,*q,*q1,*q2,*q3;over=NULL;printf("初始化进程...\n");printf("输入总的就绪进程数:");scanf("%d",&num);head=create(num,1); /*建立就绪进程的链表*/printf("输入将会就绪的进程数:");scanf("%d",&num1); /*建立将会进入就绪进程的链表*/later=create(num1,2);printf("cpu是否开始运行:1是 2不是--");scanf("%d",&cho);if(cho==1) /*处理机开始进行调度*/{printf("现在的时间是：");scanf("%s",now);printf("显示所有就绪的进程:\n");p2=head;printf("进程名\t要求运行时间\t已运行时间\t优先权\t状态(1就绪2运行3结束)\n");while(p2!=NULL){printf("%s\t%d\t\t%d\t\t%d\t%d\n",p2->PID,p2->needtime,p2->cputime ,p2->priority,p2->state);p2=p2->next;}printf("请输入时间片总数:");scanf("%d",&timepiece);printf("请输入时间片的时间:");scanf("%d",&time);printf("运行正式开始!\n");head1=head;printf("\t\t进程名\t要求运行时间\t已运行时间\t优先权\t状态\n"); for(i=1;i<=timepiece;i++) /*将进入时间片运行的进程用头指针head1指示，并改变就绪进程头指针head的指向*/{if(head!=NULL){p=head;head=head->next;}else break;}p->next=NULL;while(head1!=NULL) /*就绪进程头指针不为零就循环*/{head1->state=2; /*状态:1就绪2运行3完成*/for(j=1;j<=time;j++) /*每个时间片所需时间的循环*/{clock++; /*定时器每秒加1*/if(later!=NULL&&clock==later->starttime)/*如果将进入就绪队列的进程时间到达加入就绪队列*/ {l=later;l1=head;later=later->next;if(head==NULL){head=l;head->next=NULL;}else{while(l1!=NULL&&l1->priority<=l->priority){l2=l1;l1=l1->next;}if(l1==head){l->next=head;head=l;}else{l2->next=l;l->next=l1;}}}flag=0;printf("\n%3d秒时间片第%d秒 ",clock,j);q=head1;if(head1->needtime>head1->cputime) /*以运行时间和优先权都加1*/ {head1->cputime++;head1->priority++;while(q) /*运行队列不为零输出其信息*/ {if(q==head1)printf("%s\t%d\t\t%d\t\t%d\t%d\n",q->PID,q->needtime,q->cputime,q->pr iority,q->state);elseprintf("\t\t %s\t%d\t\t%d\t\t%d\t%d\n",q->PID,q->needtime,q->cputim e,q->priority,q->state);q=q->next;}}if(head1->needtime==head1->cputime)/*运行完成将其放入over为头指针的链表中*/ {head1->state=3;head1->overtime=clock;if(over==NULL){over=head1;head1=head1->next;over->next=NULL;}elseif(over!=NULL&&head1!=NULL){p1=head1->next;p0=over;over=head1;over->next=p0;head1=p1;}flag=1;}if(flag==1) break;}if(flag==1) /*有进程结束的情况*/{if(head!=NULL) /*就绪队列不为零将优先权最高的放入运行链表中*/ {q1=head;head=head->next;q2=head1;while(q2!=NULL&&q2->priority<=q1->priority){q3=q2;q2=q2->next;}if(q2==head1){q1->next=head1;head1=q1;}else{q3->next=q1;q1->next=q2;}}}else /*无进程结束的情况,寻找优先权最高的运行*/{head1->state=1;q1=head1;head1=head1->next;q2=head1;while(q2!=NULL&&q2->priority<=q1->priority){q3=q2;q2=q2->next;}if(q2==head1){q1->next=head1;head1=q1;}else{q3->next=q1;q1->next=q2;}}}}printf("cpu结束运行!\n");printf("是否输出所有结束的进程：1是2不是--");scanf("%d",&choo);if(choo==1) /*输出所有完成运行的进程*/{printf("开始时间:%s\n",now);printf("进程名\t要求运行时间\t进入就绪队列的时间\t运行完成的时间\n");while(over!=NULL){printf("%s\t%d\t\t%d\t\t\t%d\n",over->PID,over->needtime,over->startt ime,over->overtime);over=over->next;}}}八运行输出结果初始化进程如右图显示现在的时间和所有就绪的进程输入时间片的总数和每个时间片的时间运行时显示的信息。

实验一处理机调度一、实验内容选择一个调度算法，实现处理机调度。

二、实验目的多道系统中，当就绪进程数大于处理机数时，须按照某种策略决定哪些进程优先占用处理机。

本实验模拟实现处理机调度，以加深了解处理机调度的工作。

三、实验题目1、设计一个按优先权调度算法实现处理机调度的程序；2、设计按时间片轮转实现处理机调度的程序。

PCB内容要求：进程名/PID；要求运行时间（单位时间）；优先权；状态：PCB指针；1、可随机输入若干进程，并按优先权排序；2、从就绪队首选进程运行：优先权-1要求运行时间-1要求运行时间=0时，撤销该进程3、重新排序，进行下轮调度；源代码：#include <stdio.h>#include <stdlib.h>#include <string.h>#include <windows.h>typedef struct pcb{char PID[50];int needTime;//需要运行时间int priority;//优先权char state[20];//进程状态struct pcb *next;}PCB;typedef struct{PCB* front;PCB* rear;}ProcessQueue;void SelectAlgorithm();void CreateQProcess(ProcessQueue &Q,char*,int time,int pri,char*);void ProcessSchedule();void InitQueue(ProcessQueue &Q);void visitQueue(ProcessQueue &Q);bool RunProcess(PCB* rp,ProcessQueue &Q);bool NonPreemptivePriority(ProcessQueue &Q);//非抢占式优先权调度void delProcess(PCB* delp);bool RunProcessPreem(PCB* rp,ProcessQueue &Q);//抢占式优先执行进程bool PreemptivePriority(ProcessQueue &Q);void RR(ProcessQueue &Q);int main(){int iSel;int i = 0;SelectAlgorithm();ProcessQueue readyQ;//就绪进程队列PCB newpcb;InitQueue(readyQ);printf("请选择调度算法：");do{scanf("%d",&iSel);} while (!(iSel == 1 || iSel == 2 || iSel == 3));while(i < 3){printf("请输入要创建的进程:\n");fflush(stdin);gets(newpcb.PID);fflush(stdin);scanf("%d",&newpcb.needTime);fflush(stdin);scanf("%d",&newpcb.priority);fflush(stdin);gets(newpcb.state);fflush(stdin);CreateQProcess(readyQ,newpcb.PID,newpcb.needTime,newpcb.priority,newpcb.state);printf("创建了一个进程\n");++i;}visitQueue(readyQ);//显示的是各个进程的优先权switch(iSel){case 1:while(NonPreemptivePriority(readyQ));//非抢占优先权调度break;case 2:PreemptivePriority(readyQ);//抢占式优先权调度break;case 3:RR(readyQ);break;}return 0;}void SelectAlgorithm(){printf("1.非抢占式优先权调度\n");printf("2.抢占式优先权调度\n");printf("3.时间片轮转调度\n");}void InitQueue(ProcessQueue &Q)//初始化进程队列{Q.front = Q.rear = (PCB*)malloc(sizeof(PCB));if(!Q.front) exit(-1);Q.front->next = NULL;}void CreateQProcess(ProcessQueue &Q,char* pid,int time,int pri,char* st)//指定进程入就绪队列，将优先权高的插在队列前面{PCB* p = (PCB*)malloc(sizeof(PCB));if(!p) exit(-1);strcpy(p->PID,pid); p->needTime = time;p->priority = pri; strcpy(p->state,st);p->next = NULL;PCB* q = Q.front->next, *old = Q.front;if(!q)//如果原队列为空{Q.rear->next = p;Q.rear = p;//q == NULL}else//如果原队列不为空{for(;q != NULL;){if(p->priority > q->priority){old->next = p;p->next = q;return;}q = q->next;old = old->next;if(q == NULL){Q.rear->next = p;Q.rear = q;//q == NULL}}}}void ProcessSchedule(){}void visitQueue(ProcessQueue &Q)//访问进程队列{PCB* p = (PCB*)malloc(sizeof(PCB));if(!p) exit(-1);p = Q.front->next;while(p != NULL){printf("%d,",p->priority);p = p->next;}printf("\n");int i = 0;}bool PreemptivePriority(ProcessQueue &Q){PCB* rprocess;if(!Q.front->next){printf("就绪队列中没有进程可以调度！\n");return false;}else{rprocess = Q.front->next;//选择优先权最高的进程Q.front->next = Q.front->next->next;//将进程移除就绪队列while(rprocess != NULL)//抢占式优先调度{RunProcessPreem(rprocess,Q);if(rprocess->needTime == 0){delProcess(rprocess);if((rprocess = Q.front->next) == NULL){printf("就绪队列中没有进程可以调度！\n");return false;}else{Q.front->next = Q.front->next->next;continue;}}if(Q.front->next != NULL){if(rprocess->priority < Q.front->next->priority)//判断运行了1个时间后还是否具有最高优先权{/*rprocess->next = Q.front->next->next;//正在运行中的进程因为优先权降低，重新进入就绪队列temp = Q.front->next;Q.front->next = rprocess;rprocess = temp;//rprocess保存运行进程*/CreateQProcess(Q,rprocess->PID,rprocess->needTime,rprocess->priority,rprocess->state);//正在运行中的进程因为优先权降低，重新进入就绪队列rprocess = Q.front->next;Q.front->next = Q.front->next->next;}}}}return true;}bool NonPreemptivePriority(ProcessQueue &Q)//非抢占式优先权调度{PCB* rprocess;//存放要调度运行的进程if(!Q.front->next){printf("就绪队列中没有进程可以调度！\n");return false;}else{rprocess = Q.front->next;Q.front->next = Q.front->next->next;//已经调度，从就绪队列中删除进程if(RunProcess(rprocess,Q)){delProcess(rprocess);printf("就绪队列状态:\n");visitQueue(Q);}return true;}}bool RunProcess(PCB* rp,ProcessQueue &Q)//执行进程{while(rp->needTime){printf("进程%s正在运行...\n",rp->PID);printf("PID[50]\tneedTime\tpriority\tstate[20]\n");printf("%s\t%d\t\t%d\t\t%s\n",rp->PID,rp->needTime,rp->priority,rp->state);Sleep(1000);--rp->needTime;}return true;}bool RunProcessPreem(PCB* rp,ProcessQueue &Q)//抢占式优先,RR执行进程{printf("进程%s正在运行...\n",rp->PID);printf("PID[50]\tneedTime\tpriority\tstate[20]\n");printf("%s\t%d\t\t%d\t\t%s\n",rp->PID,rp->needTime,rp->priority,rp->state);Sleep(1000);--rp->needTime;--rp->priority;return true;}void delProcess(PCB* delp)//撤销进程{free(delp);}void RR(ProcessQueue &Q){PCB* running = Q.front->next;PCB* old = Q.front;while(Q.front->next != NULL){if(running){RunProcessPreem(running,Q);if(running->needTime == 0)//撤销进程{old->next = running->next;delProcess(running);running = old->next;continue;}old = old->next;running = running->next;}else{old = Q.front;running = old->next;}}printf("就绪队列中没有进程可以调度！\n");}以下是使用时间片轮转算法的一次执行：选择算法3：进程输入，此处输入1，1，1，1，2，2，2，2，3，3，3，3测试。

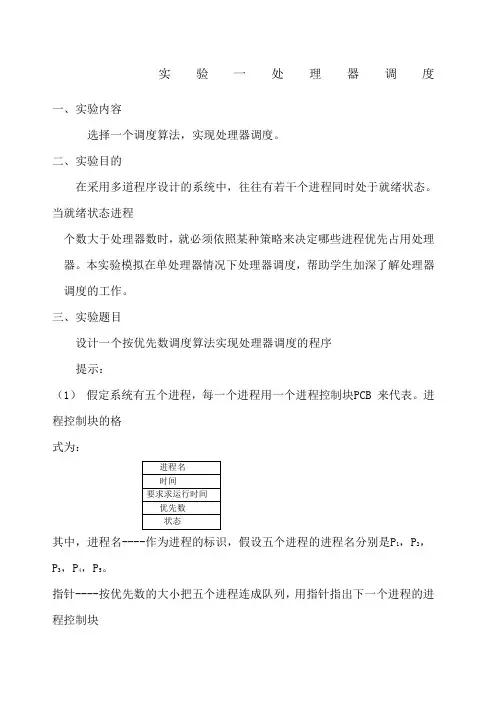

实验一处理器调度一、实验内容选择一个调度算法，实现处理器调度。

二、实验目的在采用多道程序设计的系统中，往往有若干个进程同时处于就绪状态。

当就绪状态进程个数大于处理器数时，就必须依照某种策略来决定哪些进程优先占用处理器。

本实验模拟在单处理器情况下处理器调度，帮助学生加深了解处理器调度的工作。

三、实验题目设计一个按优先数调度算法实现处理器调度的程序提示：（1）假定系统有五个进程，每一个进程用一个进程控制块PCB 来代表。

进程控制块的格式为：其中，进程名----作为进程的标识，假设五个进程的进程名分别是P1，P2，P3，P4，P5。

指针----按优先数的大小把五个进程连成队列，用指针指出下一个进程的进程控制块首地址，最后一个进程中的指针为“0”。

要求运行时间----假设进程需要运行的单位时间数。

优先数----赋予进程的优先数，调度时总是选取优先数大的进程先执行。

状态----可假设有两种状态，“就绪”状态和“结束“状态，五个进程的初始状态都为“就绪“状态，用“R”表示，当一个进程运行结束后，它的状态变为“结束”，用“E”表示。

（2）在每次运行你所设计的处理器调度程序之前，为每个进程任意确定它的“优先数”和“要求运行时间”。

（3）为了调度方便，把五个进程按给定的优先数从大到小连成队列，用一单元指出队首进程，用指针指出队列的连接情况。

例：队首标志（4）处理器调度总是选队首进程运行。

采用动态改变优先数的办法，进程每运行一次优先数就减“1”。

由于本实验是模拟处理器调度，所以，对被选中的进程并不实际的启动运行，而是执行：优先数－1要求运行时间－1来模拟进程的一次运行。

提醒注意的是：在实际的系统中，当一个进程被选中运行时，必须恢复进程的现场，它占有处理器运行，直到出现等待事件或运行结束。

在这里省去了这些工作。

（5）进程运行一次后，若要求运行时间≠0，则再将它加入队列（按优先数大小插入，且置队首标志）；若要求运行时间=0，则把它的状态修改为“结束”（），且退出队列。

操作系统实验之处理机调度实验报告一、实验目的处理机调度是操作系统中的核心功能之一，本次实验的主要目的是通过模拟不同的处理机调度算法，深入理解操作系统对处理机资源的分配和管理策略，比较不同调度算法的性能差异，并观察它们在不同负载情况下的表现。

二、实验环境本次实验使用的操作系统为 Windows 10，编程语言为 Python 38。

实验中使用了 Python 的相关库，如`numpy`、｀matplotlib`等，用于数据生成、计算和图形绘制。

三、实验原理1、先来先服务（FCFS）调度算法先来先服务算法按照作业到达的先后顺序进行调度。

先到达的作业先被服务，直到完成或阻塞，然后再处理下一个到达的作业。

2、短作业优先（SJF）调度算法短作业优先算法选择预计运行时间最短的作业先执行。

这种算法可以有效地减少作业的平均等待时间，但可能导致长作业长时间等待。

3、时间片轮转（RR）调度算法时间片轮转算法将处理机的时间分成固定长度的时间片，每个作业轮流获得一个时间片的处理时间。

当时间片用完后，如果作业还未完成，则将其放入就绪队列的末尾等待下一轮调度。

4、优先级调度算法优先级调度算法为每个作业分配一个优先级，优先级高的作业先被执行。

优先级可以根据作业的性质、紧急程度等因素来确定。

四、实验内容与步骤1、数据生成首先，生成一组模拟的作业，包括作业的到达时间、预计运行时间和优先级等信息。

为了使实验结果更具代表性，生成了不同规模和特征的作业集合。

2、算法实现分别实现了先来先服务、短作业优先、时间片轮转和优先级调度这四种算法。

在实现过程中，严格按照算法的定义和规则进行处理机的分配和调度。

3、性能评估指标定义了以下性能评估指标来比较不同调度算法的效果：平均等待时间：作业在就绪队列中的等待时间的平均值。

平均周转时间：作业从到达系统到完成的时间间隔的平均值。

系统吞吐量：单位时间内完成的作业数量。

4、实验结果分析对每种调度算法进行多次实验，使用不同的作业集合，并记录相应的性能指标数据。

实验课程名称：实验项目名称处理机调度 实验成绩实验者专业班级名且另IJ同组者实验日期年 月 日第一部分：实验分析与设计（可加页）一、 实验内容描述（问题域描述）实验目的：掌握处理机调度的相关内容，对进程调度算法有深入理解。

实验内容：模拟实现进程调度功能。

实验要求：1、任选一种高级语言实现；2、选择1-2种调度算法；3、能够输入进程的基本信息，如进程名、提交时间、预估运行时间等；4、根据选择的调度算法显示进程调度顺序；5、显示完成调度后每个进程的开始时间、完成时间呢、周转时间，带权周转时间；6、计算平均周转时间和平均带权周转时间。

二、 实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述） 数据结构：一个作业的描述结构： struct WORK {int num;//进程序号startTim;//开始时间 upTim;//提交时间 offTim;//结束时间 costTim;//耗费时间长度 Ti;//周转时间 Tr;//带权周转时间输出模块float floatfloat floatfloat float };功能说明：输入模块、输出模块：负责进程的输入及模拟结果的输出；处理机调度函数调用模块：选择调用算法完成进程调度；先入先出算法模拟模块、短进程优先算法模拟模块：实际完成模拟调度功能；相关时间计算模块：计算开始时间、结束时间，周转时间，带权周转时间。

三、主要仪器设备及耗材硬件：pc机；软件：windows2007旗舰版、VS 2010开发环境。

第二部分：实验调试与结果分析(可加页)一、实验源程序：# include <iostream>using namespace std;struct WORK{int num;//进程序号float startTim;//开始时间float upTimJ/提交时间float offTim;//结束时间float costTim;//耗费时间长度float Ti;〃周转时间float Tr;//带权周转时间};void FIFO(WORK *workspace,int workNum);void SJF(WORK *workspace,int workNum);void SUM(WORK *workspace,int workNum,float *T,float *W);int main(){int num;float upTim;float costTim;int workNum;cout<<"请输入需要被调度的作业的数目："<<endl;cin>>workNum;WORK *workspace=new WORK[workNum];cout<<"请依次输入需要被调度的作业(输入格式:作业序号作业提交时间(用数字表示) 执行时间)："<<endl;int n=0;while(cin>>num>>upTim>>costTim && n<workNum){workspace[n].num=num;workspace[n].upTim=upTim;workspace[n].costTim=costTim;n++;}cin.clear();cin.sync();cout<<"作业序号\t作业提交时间\t执行时间)："<<endl;for(int i=0;i<workNum;i++) {cout<<workspace[i].num<<"\t\t"<<workspace[i].upTim<<"\t\t<<workspace[i].costTim<<endl;/****************** 选择算法，执行算法，结果输出*****************/int cho=0;float * T=new float[0],* W=new float[0];cout<<"请选择调度算法:"<<endl;cout<<0<<"--->FIFO\n"<<1<<"--->最短优先"<<endl;cin>>cho;switch(cho){case 0:FIFO(workspace,workNum);SUM(workspace,workNum,T,W);break;case 1:SJF(workspace,workNum);SUM(workspace,workNum,T,W);break;}cout<<"执行顺序"<<"\t"<<"提交时间"<<"\t"<<"执行时间"<<"\t"<<"开始时间"<<"\t"<<"结束时间"<<endl;for(int i=0;i<workNum;i++) {cout<<workspace[i].num<<"\t\t"<<workspace[i].upTim<<"\t\t"<<workspace[i].costTim <<"\t\t"<<workspace[i].startTim<<"\t\t"<<workspace[i].offTim<<endl;}cout<<"平均周转时间："<<(*T)/workNum<<"\t 平均带权周转时间:"<<(*W)/workNum<<endl;system("PAUSE"); return 0;}void FIFO(WORK *workspace,int workNum)for(int i=0;i<workNum-1;i++) 〃按提交时间排序for(int j=0;j<workNum-1;j++)if(workspace[j].upTim>workspace[j+1].upTim) 〃大数沉底{WORK temp;temp=workspace[j+1];workspace[j+1]=workspace[j];workspace[j]=temp;}}void SJF(WORK *workspace,int workNum){float MinUptime=0;//最早的提交时间FIFO(workspace,workNum);//先按提交时间排序MinUptime=workspace[0].upTim+workspace[0].costTim;for(int i=0;i<workNum-1;i++) 〃按照最短的作业时间排序for(int j=1;j<workNum-1;j++){if(workspace[j].upTim<MinUptime&&workspace[j+1].upTim<MinUptime) {if(workspace[j].costTim>workspace[j+1].costTim) 〃提交时间大且耗时多的作业沉底{WORK temp;temp=workspace[j+1];workspace[j+1]=workspace[j]; workspace[j]=temp;}} else {MinUptime=workspace[j].upTim+workspace[j].costTim;//更新}}}void SUM(WORK *workspace,int workNum,float *T,float *W){*T=0;*W=0;for(int i=0;i<workNum;i++)//计算开始时间、结束时间，周转时间，带权周转时间{ if(i==0)//计算第一个作业{workspace[i].startTim=workspace[i].upTim;workspace[i].offTim=workspace[i].upTim+workspace[i].costTim;workspace[i].Ti=workspace[i].offTim-workspace[i].upTim;workspace[i].Tr=workspace[i].Ti/workspace[i].costTim;}else//计算第一个作业基础上的其他作业相关时间{if(workspace[i-1].offTim<workspace[i].upTim)workspace[i].startTim=workspace[i].upTim;elseworkspace[i].startTim=workspace[i-1].offTim;workspace[i].offTim=workspace[i].costTim+workspace[i].startTim; workspace[i].Ti=workspace[i].offTim-workspace[i].upTim; workspace[i].Tr=workspace[i].Ti/workspace[i].costTim; }*T+=workspace[i].Ti;//计算平均周转时间 *W+=workspace[i].Tr;//计算平均带权周转时间 } } 二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）测试用例一结果:请依次前A 需要被洞度的作止：葡人格式；作出序号 执行时间M 1 10 2，眼糟翎要被调度的作业（输入格式:作业序号1 10 2作止提交升间1用道字表示）|2 10.2 1 1? 10a 4 0a 5 L 10a 5 0a 2■（此序]作业提父H J 闫 L 10Z 10.23 10.4k10.5青选择调度算法：0——>FIF0 i-—>最超优先 执行时间）， 暨 1 0.5 0.3a 二顺序提交时间 执行时间开始时间结束时间1 10210 12,10.2i 12 13 卜 10.4 8.5 13 13.E 口 1Q.5 0.3平均周转时间.2.8 平均带权周转时间吗.26岛北旺京银继纨 -±3.513.8邛业序与 作北提交时、日h 1M 执行时间）।21«.2 13 10.4 0.5 MIB.E情选区调度算法，同——>FIF0 口一》最短优先 0.3执行顺序 提交时间1 10 执行时间 2开始时间10 结克时间 124IB.E 0.3 12 12.3 10.4 0.5 12.3 12.81M-21句周转时间:2.45平均带权周转时间：3.8512.JS13=8日数据细撷处理机调度废锚纵员或吐理挑洞庭模物n京葡a 需要神话后日作业的数诸输妻萼猫调康的作斗的豹目:2 1M-2 1 □ 10.4 0.5 4 10-5 0,3回作业提交时间（用数字表。

处理机调度实验报告处理机调度实验报告一、引言处理机调度是计算机操作系统中一个重要的概念，它涉及到如何合理地分配处理机资源以提高系统的运行效率。

本文将针对处理机调度进行实验，探讨不同调度算法对系统性能的影响。

二、实验目的本实验的目的是通过模拟不同的处理机调度算法，比较它们在不同负载下的性能表现，进而分析其优缺点，为实际操作系统的调度算法选择提供参考。

三、实验方法1. 实验环境本实验使用了一台配置较高的计算机作为实验环境，操作系统为Linux，处理器为Intel Core i7，内存为8GB。

2. 实验设置为了模拟不同的负载情况，我们使用了三个不同的测试程序：程序A、程序B和程序C。

程序A是一个计算密集型任务，程序B是一个I/O密集型任务，程序C是一个混合型任务。

3. 实验步骤首先，我们分别运行程序A、程序B和程序C，并记录它们的运行时间。

然后，我们使用不同的调度算法来调度这些任务，并记录它们的运行时间和系统资源利用率。

四、实验结果与分析1. 调度算法1：先来先服务（First-Come, First-Served，FCFS）FCFS算法按照任务到达的先后顺序进行调度，即先到先服务。

实验结果显示，在计算密集型任务下，FCFS算法表现较好，但在I/O密集型任务和混合型任务下，其性能明显下降。

这是因为在FCFS算法中，任务的执行顺序是固定的，无法根据任务的特性进行灵活调度。

2. 调度算法2：最短作业优先（Shortest Job First，SJF）SJF算法根据任务的执行时间进行调度，即执行时间最短的任务先执行。

实验结果显示，在计算密集型任务和混合型任务下，SJF算法表现较好，但在I/O密集型任务下，其性能较差。

这是因为在I/O密集型任务中，任务的执行时间不仅与计算量有关，还与I/O操作的耗时有关，因此SJF算法无法有效地进行调度。

3. 调度算法3：时间片轮转（Round Robin，RR）RR算法将处理机的运行时间划分为若干个时间片，每个任务在一个时间片内执行一定的时间，然后切换到下一个任务。

操作系统实验报告——调度算法1. 实验目的本实验旨在探究操作系统中常用的调度算法，通过编写代码模拟不同的调度算法，了解它们的特点和应用场景。

2. 实验环境本次实验使用的操作系统环境为Linux，并采用C语言进行编码。

3. 实验内容3.1 调度算法1：先来先服务（FCFS）FCFS调度算法是一种简单且常见的调度算法。

该算法按照进程到达的先后顺序进行调度。

在本实验中，我们使用C语言编写代码模拟FCFS算法的调度过程，并记录每个进程的等待时间、周转时间和响应时间。

3.2 调度算法2：最短作业优先（SJF）SJF调度算法是一种非抢占式的调度算法，根据进程的执行时间来选择下一个要执行的进程。

在本实验中，我们使用C语言编写代码模拟SJF算法的调度过程，并计算每个进程的等待时间、周转时间和响应时间。

3.3 调度算法3：轮转调度（Round Robin）Round Robin调度算法是一种经典的时间片轮转算法，每个进程在给定的时间片内依次执行一定数量的时间。

如果进程的执行时间超过时间片，进程将被暂时挂起，等待下一次轮转。

在本实验中，我们使用C语言编写代码模拟Round Robin算法的调度过程，并计算每个进程的等待时间、周转时间和响应时间。

4. 实验结果分析通过对不同调度算法的模拟实验结果进行分析，可以得出以下结论：- FCFS算法适用于任务到达的先后顺序不重要的场景，但对于执行时间较长的进程可能会导致下一个进程需要等待较久。

- SJF算法适用于任务的执行时间差异较大的场景，能够提高整体执行效率。

- Round Robin算法适用于时间片相对较小的情况，能够公平地为每个进程提供执行时间。

5. 实验总结本次实验通过模拟不同调度算法的实际执行过程，深入了解了各种调度算法的原理、特点和适用场景。

通过对实验结果的分析，我们可以更好地选择合适的调度算法来满足实际应用的需求。

在后续的学习中，我们将进一步探索更多操作系统相关的实验和算法。

实验一处理机调度实验报告一、实验目的处理机调度是操作系统中的一个重要组成部分，其目的是合理地分配处理机资源，以提高系统的性能和效率。

本次实验的主要目的是通过模拟处理机调度算法，深入理解不同调度算法的工作原理和性能特点，并能够对它们进行比较和分析。

二、实验环境本次实验使用了以下软件和工具：1、操作系统：Windows 102、编程语言：Python3、开发环境：PyCharm三、实验内容1、先来先服务（FCFS）调度算法先来先服务调度算法按照作业或进程到达的先后顺序进行调度。

即先到达的作业或进程先得到处理机的服务。

2、短作业优先（SJF）调度算法短作业优先调度算法优先调度运行时间短的作业或进程。

在实现过程中，需要对作业或进程的运行时间进行预测或已知。

3、高响应比优先（HRRN）调度算法高响应比优先调度算法综合考虑作业或进程的等待时间和运行时间。

响应比的计算公式为：响应比＝（等待时间＋要求服务时间）／要求服务时间。

4、时间片轮转（RR）调度算法时间片轮转调度算法将处理机的时间分成固定大小的时间片，每个作业或进程在一个时间片内运行，当时间片用完后，切换到下一个作业或进程。

四、实验步骤1、设计数据结构为了表示作业或进程，设计了一个包含作业或进程 ID、到达时间、运行时间和等待时间等属性的数据结构。

2、实现调度算法分别实现了上述四种调度算法。

在实现过程中，根据算法的特点进行相应的处理和计算。

3、模拟调度过程创建一组作业或进程，并按照不同的调度算法进行调度。

在调度过程中，更新作业或进程的状态和相关时间参数。

4、计算性能指标计算了平均周转时间和平均带权周转时间等性能指标，用于评估不同调度算法的性能。

五、实验结果与分析1、先来先服务（FCFS）调度算法平均周转时间：通过计算所有作业或进程的周转时间之和除以作业或进程的数量，得到平均周转时间。

在 FCFS 算法中，由于按照到达顺序进行调度，可能会导致长作业或进程长时间占用处理机，从而使平均周转时间较长。

操作系统进程调度实验报告操作系统进程调度实验报告引言：操作系统是计算机系统中的核心软件之一，负责管理计算机的硬件资源并提供用户与计算机硬件之间的接口。

进程调度作为操作系统的重要功能之一，负责决定哪个进程可以获得处理器的使用权，以及进程如何在处理器上运行。

本实验旨在通过设计和实现一个简单的进程调度算法，加深对操作系统进程调度原理的理解。

一、实验目的本实验的主要目的是通过编写代码模拟操作系统的进程调度过程，掌握进程调度算法的实现方法，深入理解不同调度算法的特点和适用场景。

二、实验环境本实验使用C语言进行编程实现，可在Linux或Windows系统下进行。

三、实验内容1. 进程调度算法的选择在本实验中，我们选择了最简单的先来先服务（FCFS）调度算法作为实现对象。

FCFS算法按照进程到达的先后顺序进行调度，即先到先服务。

这种调度算法的优点是简单易实现，但缺点是无法适应不同进程的执行时间差异，可能导致长作业效应。

2. 进程调度的数据结构在实现进程调度算法时，我们需要定义进程的数据结构。

一个进程通常包含进程ID、到达时间、执行时间等信息。

我们可以使用结构体来表示一个进程，例如：```struct Process {int pid; // 进程IDint arrival_time; // 到达时间int burst_time; // 执行时间};```3. 进程调度算法的实现在FCFS调度算法中，我们需要按照进程到达的先后顺序进行调度。

具体实现时，可以使用一个队列来保存待调度的进程，并按照到达时间的先后顺序将进程入队。

然后，按照队列中的顺序依次执行进程，直到所有进程执行完毕。

4. 实验结果分析通过实现FCFS调度算法，我们可以观察到进程调度的过程和结果。

可以通过输出每个进程的执行顺序、等待时间和周转时间等指标来分析调度算法的效果。

通过比较不同调度算法的指标，可以得出不同算法的优缺点。

四、实验步骤1. 定义进程的数据结构，包括进程ID、到达时间和执行时间等信息。

实验二处理机调度算法（1）处理机调度的目的是什么？为提高内存利用率和系统吞吐量。

将那些暂时不能运行的进程调至外存，当内存不紧张时，将那些具备运行条件的就绪进程重新调入内存。

合理快速的处理计算机软件硬件资源，分配处理机，用以提高处理机的利用率及改善系统性能（吞吐量，响应时间）。

（2）处理机调度的算法有哪些，各自的优缺点是什么？①先来先服务算法：有利于长作业（进程），不利于短作业（进程）；②短作业优先调度算法：有利于短作业（短进程），不利于长作业（长进程）；③高优先权调度算法：静态缺点：可能导致低优先权进程长期得不到调度甚至饿死；动态：优先权随进程等待时间增加或执行而变④高响应比优先调度算法⑤基于时间片轮转调度算法：时间片太小，会频繁发生中断，系统开销增大时间片太大，响应进程慢。

⑥多级反馈队列调度算法：具有较好的性能，能很好满足各类型用户的需求。

1．内存中作业运行的序列：A、B、D、C2．A进入内存的时刻1，结束的时刻5B进入内存的时刻5，结束的时刻8D进入内存的时刻8，结束的时刻10C进入内存的时刻10，结束的时刻153．平均周转时间：61．内存中作业运行的序列：B、C、A、D2．B进入内存的时刻3，结束的时刻6C进入内存的时刻6，结束的时刻11A进入内存的时刻11，结束的时刻15D进入内存的时刻15，结束的时刻173．平均周转时间：8.75（4）画出处理机调度算法的程序流程图；（5）补全参考程序；void process(int currentTmp, int nextTmp){int j;int s=nextTmp-currentTmp;while(memoryNum>0 && s>=memory[0].needtime){totalTime=totalTime+memory[0].needtime;s=s-memory[0].needtime;printf("线程%c的开始时间是:%d,结束时间是:%f\n",memory[0].id,memory[0].cputime,totalTime+1);allTime+=totalTime+1;memoryNum--;for(j = 1; j<=memoryNum; j++)memory[j-1] = memory[j];if(waitNum>0 && s>0){memory[memoryNum] = wait[0];memoryNum++;waitNum--;for(j = 1; j<=waitNum; j++)wait[j-1] = wait[j];sort(memory,memoryNum, 'P');}}if(memoryNum>0 && s<memory[0].needtime){totalTime=totalTime+s;memory[0].needtime-=s;}}//选择排序算法，若key为'P'则按优先级大的排在数组首，否则为'N'则按所需时间进行短作业优先排序void sort(PCB *pcb,int count, char key){PCB *p;PCB mao;int i,j;if(key=='P'){for(i=0;i<count;i++){p=pcb;for(j=0;j<count-1-i;j++){if((p->priority)>((p+1)->priority)){mao=*p;*p=*(p+1);*(p+1)=mao;}p++;}}}else if(key=='N'){for(i=0;i<count;i++){p=pcb;for(j=0;j<count-1-i;j++){if((p->needtime)>((p+1)->needtime)){mao=*p;*p=*(p+1);*(p+1)=mao;}p++;}}}}（6）基于例题中的例子，分别运行两种处理机调度算法并将运行结果截图。

操作系统实验题：设计一若干并发进程的进程调度程序一、实验目的无论是批处理系统、分时系统还是实时系统，用户进程数一般都大于处理机数，这将导致用户进程互相争夺处理机。

这就要求进程调度程序按一定的策略，动态地把处理及分配给处于就绪队列中的某一进程，以使之执行。

进程调度是处理机管理的核心内容。

本实验要求采用最高优先数优先的调度算法（即把处理机分配给优先数最高的进程）和先来先服务算法编写和调试一个简单的进程调度程序。

通过本实验可以加深理解有关进程控制块、进程队列的概念。

并体会了优先数和先来先服务调度算法的具体实施办法。

二、实验要求用高级语言编写和调试一个进程调度程序，以加深对进程的概念及进程调度算法的理解．三、实验内容进程调度算法：采用最高优先数优先的调度算法（即把处理机分配给优先数最高的进程）和先来先服务算法（将用户作业和就绪进程按提交顺序或变为就绪状态的先后排成队列，并按照先来先服务的方式进行调度处理）。

每个进程有一个进程控制块（ PCB）表示。

进程控制块可以包含如下信息：进程名、优先数、到达时间、需要运行时间、已用CPU时间、进程状态等等。

进程的优先数及需要的运行时间可以事先人为地指定（也可以由随机数产生）。

进程的到达时间为进程输入的时间。

进程的运行时间以时间片为单位进行计算。

每个进程的状态可以是就绪 W（Wait）、运行R（Run）、或完成F（Finish）三种状态之一。

就绪进程获得 CPU后都只能运行一个时间片。

用已占用CPU时间加1来表示。

如果运行一个时间片后，进程的已占用 CPU时间已达到所需要的运行时间，则撤消该进程，如果运行一个时间片后进程的已占用CPU时间还未达所需要的运行时间，也就是进程还需要继续运行，此时应将进程的优先数减1（即降低一级），然后把它插入就绪队列等待CPU。

每进行一次调度程序都打印一次运行进程、就绪队列、以及各个进程的 PCB，以便进行检查。

重复以上过程，直到所要进程都完成为止。

实验二单处理机系统的进程调度一．实验目的（1）加深对进程概念的理解，明确进程与程序的区别。

（2）深入了解系统如何组织进程、创建进程。

（3）进一步认识如何实现处理机调度。

二．实验内容编写程序完成单处理机系统中的进程调度，要求采用时间片轮转调度算法。

三．实验原理在早期的时间片轮转法中,系统将所有的就绪进程按先来先服务的原则,排成一个队列,每次调度时,把CPU分配给队首进程,并令其执行一个时间片.时间片的大小从几ms到几百ms.当执行的时间片用完时,由一个计时器发出时钟中断请求,调度程序便据此信号来停止该进程的执行,并将它送往就绪队列的末尾;然后,再把处理机分配给就绪队列中新的队首进程,同时也让它执行一个时间片.这样就可以保证就绪队列中的所有进程,在一给定的时间内,均能获得一时间片的处理机执行时间.四．实验部分源程序#include<stdio.h>#include<time.h>#include<stdlib.h>/*********************以下是全局数据结构和变量***********************//*PCB 结构*/struct PCB{int pname;int pri;int runtime;int waittime;struct PCB *next;}pcb[7];struct PCB *running; /* 运行指针*/struct PCB *Hready; /*高优先级就绪队列头指针*/struct PCB *Lready; /*低优先级队列头指针*/struct PCB*wait; /*等待队列头指针*/int A=0;/**************************以下是函数说明****************************/ void delay(); /*利用循环实现延迟*/void proc(struct PCB *running); /*模拟进程3－9*/void InsertIntoQueueTail(struct PCB **head,struct PCB *node); /*将node插入到head所指示的队列的尾部*/int proc_switch(); /*进程调度函数*/void proc_wait(); /*进程等待函数*/int proc_wakeup(); /*进程唤醒函数*//************************以下是函数定义及注释************************/ main() /*主函数*/{ int i;/*初始化，创建进程3－9，置低优先级，等待时间为0,依次插入低优先级队列*/for(i=0;i<3;i++){pcb[i].pname=i+3;pcb[i].pri=0;pcb[i].waittime=0;InsertIntoQueueTail(&Lready,&pcb[i]);}wait=NULL;Hready=NULL; /*等待队列和高优先级队列为空*/printf("\n模拟进程调度开始:\n"); /*模拟进程调度开始*/for(;;){ switch(A){case 0:/*无进程等待调度，打印信息并返回*/if(!proc_switch()){printf("/n没有进程在运行返回:\n");getchar(); }break;case 1:proc_wait();break;case 3:case 4:case 5:case 6:proc(running); break;default:printf("\nerror!");exit(-1); }}}/*功能：延迟一个时间片*//*入口参数：无*//*出口参数：无*/void delay(){ int i,j;for(i=0;i<20000;i++)for(j=0;j<10000;j++){}}/*功能：进程3－9*//*入口参数：运行指针*//*出口参数：无*/void proc(struct PCB * running){ int i;srand( (unsigned)time( NULL ) );/*显示当前运行的进程的id*/printf("\n现在进程%d 正在运行\n",running->pname);/*当前进程执行running->runtime个时间片*/for(i=running->runtime;i>0;i--){/*显示剩余的时间片*/printf("剩余的时间片为%d\n",i);/*延迟*/delay();proc_wakeup();/*产生一个1到1000的随机数，若该随机数小余300，当前进程等待，*/ if((rand()%1000+1)<300){printf("进程%d开始等待.\n",running->pname);A=1;return; }}/*显示时间片耗尽，进程转为低优先级就绪状态*/printf("进程%d时间片耗尽\n",running->pname);InsertIntoQueueTail(&Lready,running);A=0;return; }/*功能：将一个节点插入队列尾部*//*入口参数：队列头指针地址head，待插入结点node*//*出口参数：无*/void InsertIntoQueueTail(struct PCB **head,struct PCB *node){ struct PCB *p;node->next=NULL;/*被插入队列为空*/if(*head==NULL){*head=node;return; }/*被插入队列不为空*/else{p=*head;/*找到队列的最后一个结点*/while(p->next!=NULL)p=p->next; p->next=node; }}/*功能：进程调度*//*入口参数：无*//*出口参数：若调度成功，返回1，否则返回0*/int proc_switch() {/*若高优先级就绪队列和低优先级就绪队列均为空，则循环执行进程唤醒*/while(Hready == NULL && Lready == NULL)if(!proc_wakeup()) return 0;/*若高优先级就绪队列非空，则执行其第一个进程，分配2个时间片*/if(Hready!=NULL){running=Hready;Hready=Hready->next;running->runtime=2; }/*若高优先级就绪队列为空，则执行低优先级就绪队列的第一个进程，分配5个时间片*/else{running=Lready;Lready=Lready->next;running->runtime=5; }/*把调度进程的id赋给A*/A=running->pname;return 1; }/*功能：进程等待。

探索处理机调度与死锁的实验本次实验主要针对处理机调度与死锁展开，旨在让学生深入理解操作系统中的重要概念，掌握具体的解决方案。

一、实验目的
1. 探究操作系统中的处理机调度算法并了解其原理。

2. 了解死锁概念及其分类，并学习有关死锁预防和避免的方法。

二、实验内容
1. 处理机调度实验
在实验中，我们学习了几种不同的处理机调度算法：先来先服务（FCFS）、短作业优先（SJF）、优先级调度（PS）、时间片轮转调度（RR）等。

通过模拟不同进程的到达和运行，学生们了解每个算法的特点和缺点，并分析在不同场景下使用算法的合理性。

2. 死锁实验
在死锁实验中，学生们学习了死锁的原理和分类。

为了更好地理解死锁的产生，我们首先逐步增加资源请求数量来模拟进程的资源竞争。

在后面的实验中，我们使用了银行家算法和资源分配图等工具来预防和避免死锁。

三、实验结果
在本次实验中，学生们深入理解了处理机调度的相关概念，并通过实践提高了分析和解决问题的能力。

同时，学生们也掌握了死锁的原理和可能出现的场景，并学会了如何通过预防和避免的方法解决这些问题。

总之，本次实验是一次极为成功的尝试，也是学生们加深对操作系统理论知识的关键步骤。

通过深入探究实验中的内容，可以帮助学生更好地理解和掌握操作系统相关知识，并为今后在实际工作中提供指导和支持。

操作系统实验报告姓名学号日期实验室指导教师设备编号设计题目处理机的调度一、设计内容设计一个按优先数调度算法实现处理器调度的程序。

二、设计目的在采用多道程序设计的系统中，往往有若干个进程同时处于就绪状态。

当就绪进程个数大于处理器数时，就必须依照某种策略来决定哪些进程优先占用处理器。

本实习模拟在单处理器情况下的处理器调度，帮助学生加深了解处理器调度的工作。

三、设计过程1、数据结构设计进程结构体，用于描述进程的状态：typedef struct pcb{char name[10]; //进程名字char state; //进程状态int prior; //进程优先级int ntime;//进程所需时间pcb *next;//指针}pcb;2．算法设计（1）优先数调度算法实现处理器调度1）主函数要求用户选择选1创建进程，选2运行程序，选3输出进程，选4添加进程，选5退出。

2）选1调用void create()函数（见图1），实现创建进程队列；3）选2调用void running()函数（见图2），实现运行程序；4）选3调用void shuchu()函数（见图3），实现输出进程；5）选4调用void create2(pcb &*a)函数（见图4），实现再插入进程；其中create()和running()函数都调用insert(pcb*q)函数如图5。

开始q=new pcbhead=q输入要插入进程的个数ni=0p1=new pcb,p1->next=NULL输入p1->name,prior,ntime,stateY调用void insert(pcb *q)i<nN结束图1 void create（）函数的流程图NYNYNY图2 void running()函数的流程图开始 p=head 输出 运行中..... p->next&&p->n ext->ntime!=0 p->next->ntime-- p->next->prior--q=p->next;p->next->ntime!=0&&p->next->next p->next=p->next->next 调用insert(q) p->next->ntim e==0 p->next=p->next->next 输出q->name 进程执行完毕 Delete(q) 输出 一次运行完毕 结束YNNY图3 void shuchu()函数的流程图开始 p=head p->next==NULL输出 进程运行完毕输出 进程队列情况 进程名 优先数 所需时间 状态 p->next 输出p->next->name, prior, ntime, state p=p->next结束开始a=new pcba->next=NULL输出输入进程的名称(字符串) 优先级所需时间状态(r:就绪e:结束)输入a->name, prior, ntime, stateinsert(a)结束图4 void create2(pcb& *a)函数的流程图N YY图5 void insert()函数的流程图p=head p->next==NULL p->next=qP->next&&q->prior<p->nex t->prior q->next=p->nextp->next=qp=p->next结束开始Y Y Y Y YNY图6主函数main()的流程图开始swith(n) process q输出 选择对进程的操作："<<'\n'<<"1:创建进程"<<'\n'<<"2:运行进程"<<'\n'<<"3:输出进程"<<'\n'<<"4:添加进程"<<'\n'<<"5:结束"<<'\n n=5 n=1 n=2 n=3 n=4 调用void create()函数 调用void runnin g()函数 调用void shuch u()函数 调用void create 2()函数 结束 输入 选择下一步操作 n=5四、程序实现及运行结果typedef struct pcb{char name[10]; //进程名字char state; //进程状态int prior; //进程优先级int ntime;//进程所需时间pcb *next;//指针}pcb;class process{private: pcb *head;//头指针public:void create2(pcb*&a);void shuchu();//输出函数void running();//运行函数void insert(pcb *q);//插入函数void create();//创建进程函数process();virtual ~process();};void process::create() //创建进程{int n=0;int i;pcb *q,*p1;q=new pcb;//q=(pcb *)malloc(sizeof(pcb));head=q;//头指针headq->next=NULL;//printf("输入要插入进程的个数n=");//scanf("%d",&n);cout<<"输入要插入进程的个数n=";cin>>n;for(i=0;i<n;i++){ p1=new pcb;//p1=(pcb *)malloc(sizeof(pcb));//申请节点p1->next=NULL;//printf("\n输入进程的名称(字符型) 优先级所需时间状态(r:就绪e:结束)\n");//scanf("%s %d %d %c",p1->name,&p1->prior,&p1->ntime,&p1->state);cout<<'\n'<<"输入进程的名称(字符串) 优先级所需时间状态(r:就绪e:结束)"<<'\n';cin>>p1->name>>p1->prior>>p1->ntime>>p1->state;insert(p1);//调用插入函数}}void process::running()//运行进程函数{pcb *p,*q;p=head;//printf("运行中.....\n");cout<<"运行中....."<<'\n';if(p->next&&p->next->ntime!=0)//当前队列不为空且进程所需时间不为0，{p->next->ntime--;//所需时间减1，p->next->prior--;//优先级减1，q=p->next; //p指向刚运行完的这个进程，if(p->next->ntime!=0&&p->next->next)//当所需时间不为0时并且有后续进程时，{p->next=p->next->next;insert(q);//将q即刚运行完的这个程序重新插入队列中。
