开关电源变压器涡流损耗分析(一)

电力变压器涡流损耗和温升的计算与分析一、本文概述电力变压器作为电力系统的关键设备，其运行效率与稳定性直接影响到电力系统的整体性能。

在变压器的运行过程中，涡流损耗是一个不可忽视的问题，它不仅会降低变压器的效率，而且会导致变压器温度升高，从而影响其使用寿命和安全性。

因此，对电力变压器的涡流损耗和温升进行深入的计算与分析，对于提高变压器的运行效率、优化其设计以及确保其安全稳定运行具有重要意义。

本文旨在探讨电力变压器的涡流损耗和温升的计算方法，并基于理论分析和实际案例，对涡流损耗和温升的影响因素进行深入研究。

文章将首先介绍涡流损耗和温升的基本概念，然后详细阐述其计算方法和相关数学模型。

接着，通过实际案例分析，探讨不同因素（如变压器结构、材料属性、运行环境等）对涡流损耗和温升的影响，并提出相应的优化措施。

本文将对电力变压器涡流损耗和温升的研究趋势和前景进行展望，为电力变压器的设计和运行提供理论支持和实践指导。

二、电力变压器基础知识电力变压器是电力系统中不可或缺的组成部分，其主要功能是通过电磁感应原理，将某一电压等级的交流电能转换为另一电压等级的交流电能。

这一过程中，变压器会遭受多种损耗，其中涡流损耗是重要的一种。

为了有效评估和控制这些损耗，需要对电力变压器的基础知识有深入的了解。

电力变压器主要由铁芯、绕组、绝缘材料和油箱等部分组成。

铁芯是变压器的磁路部分，由硅钢片叠装而成，以减少涡流损耗。

绕组则是变压器的电路部分，通常由绝缘铜线绕制而成。

变压器的工作原理基于电磁感应，当一次侧绕组通入交流电时，产生的磁通在铁芯中产生感应电动势，从而在二次侧绕组中产生电流。

涡流损耗是由于铁芯中的磁通变化而产生的。

当磁通在铁芯中变化时，会在硅钢片中产生感应电流，即涡流。

这些涡流会在硅钢片中产生热量，导致变压器的温度升高。

涡流损耗的大小与铁芯的磁导率、电阻率、硅钢片的厚度以及磁通的变化频率有关。

为了减少涡流损耗，通常会采用以下措施：一是使用高电阻率的硅钢片，以增加涡流的路径长度，从而降低涡流的大小；二是减小硅钢片的厚度，以减少涡流的体积；三是将硅钢片进行绝缘处理，以减少涡流之间的相互影响。

变压器的损耗分析与优化措施变压器是实现电能的传输和分配的重要设备，其运行的高效性对于电力系统的稳定性和经济性至关重要。

变压器损耗是指在变压器运行过程中转化为热能的电能损失，这些损失主要来自于铁心和线圈。

首先，我们来分析变压器的损耗。

变压器的损耗可以分为两部分：铁损和铜损。

铁损是由于铁心材料在变压器工作时，由于交变磁通产生的涡流损耗和由于磁滞现象产生的磁滞损耗所引起的损耗。

铜损是指线圈中电流流过时导线产生的传导损耗。

要对变压器的损耗进行优化，必须了解这些损耗的产生原因，并采取相应的优化措施。

第一，降低铁损。

铁损主要是由于磁滞和涡流损耗引起的。

为了降低磁滞损耗，我们可以采用优质的硅钢片作为变压器铁心材料。

硅钢片具有低磁滞特性，可以减小磁滞损耗。

同时，合理设计变压器的铁心结构和减小涡流损耗也是减少铁损的关键。

例如，采用精细的铁心定组装工艺、合理分布风扇、优化风道结构等，都有助于减小涡流损耗。

第二，降低铜损。

铜损是由于线圈中电流流过时产生的导线电阻引起的。

为了降低铜损，可以采取以下措施。

首先，合理设计线圈结构，采用低电阻率的导线材料，减小导线长度和截面积，从而减小电阻损耗。

其次，提高变压器的冷却方式，可以有效降低线圈温升，减小导线的电阻。

最后，合理设计变压器的负载率，避免过载运行，减小线圈的电阻损耗。

除了以上的措施，变压器损耗的优化还需要考虑变压器的负载率和电压等级。

负载率是指实际负载与额定容量之比，合理的负载率可以提高变压器的效率。

电压等级是指变压器的额定工作电压，选择合适的电压等级可以减小线圈电流，从而降低损耗。

此外，定期维护变压器也是减少损耗的重要措施之一。

定期进行变压器的检测和维护，包括检查绝缘状况、紧固螺栓、防腐蚀处理等，可以保持变压器的正常运行状态，减少损耗。

综上所述，变压器的损耗分析与优化措施涉及到多个方面，包括降低铁损、降低铜损、合理选择负载率和电压等级等。

通过采取这些措施，可以提高变压器的运行效率和经济性，确保电力系统的稳定供电。

变压器磁滞损耗和涡流损耗变压器就像我们生活中的小助手，默默地为我们提供电力。

可是，你知道吗？它在工作的时候，也会有一些“损耗”！今天就来聊聊这其中的磁滞损耗和涡流损耗，听起来可能有点高大上，但别担心，我会把它说得通俗易懂。

磁滞损耗就是变压器在不断地磁化和去磁化过程中，产生的一种能量损耗。

想象一下，一个人每天都要搬一次家，反复搬来搬去，真是费劲啊。

磁滞损耗就是这种反复“搬家”的能量消耗，磁场不断变化，能量也就悄悄溜走了。

说到这里，你可能会想，难道就没有办法解决吗？科学家们可没有闲着，他们发明了很多方法来减少这种损耗。

比如，用更好的材料来制造变压器的核心，像是高品质的硅钢片。

这就像是你在搬家时，找一个大车子，能装更多的东西，自然省力许多。

好吧，继续聊涡流损耗。

这个名字听起来有点怪，但实际上很简单。

它指的是当变压器的铁心中出现了电流，就像小漩涡一样，在铁心内部形成了一些小电流。

这些小电流虽然不大，但聚沙成塔，最终也会导致能量的损失。

为什么会产生涡流呢？其实是因为变压器在工作时，铁心受到磁场的影响。

就像你在池塘里扔一块石头，水面会出现涟漪，涡流损耗就是这种“涟漪”造成的能量消耗。

听起来是不是有点像自然界的魔法呢？为了减少涡流损耗，设计师们也想出了不少妙招。

比如，把铁心做得更薄，或者使用一些特殊的材料。

就像烤蛋糕，材料选择得当，才能做出松软可口的美味。

综合来看，这两种损耗到底有多重要呢？嘿，别小看它们！它们可是变压器效率的重要“敌人”。

如果损耗过大，变压器的工作效率就会大打折扣，甚至会影响到我们家庭的电费开销。

就像你吃了一块超甜的蛋糕，吃完后发现牙疼，那滋味可不好受。

损耗还可能导致设备过热，影响使用寿命。

想想，如果你一台心爱的电器频频出问题，那心情肯定就像在寒冬里等公交，漫长又无奈。

这就是变压器工作中的“潜规则”，虽然我们平时没怎么注意，但它们却在默默影响着我们的生活。

所以，了解这些损耗，不仅是为了增进知识，更是为了让我们的生活更加高效。

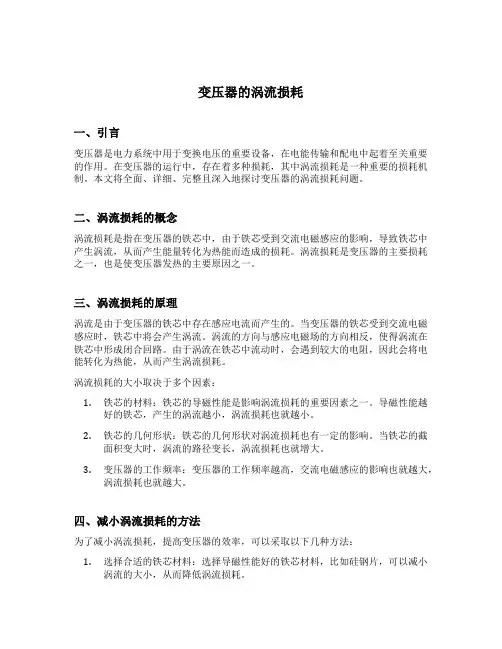

变压器的涡流损耗一、引言变压器是电力系统中用于变换电压的重要设备，在电能传输和配电中起着至关重要的作用。

在变压器的运行中，存在着多种损耗，其中涡流损耗是一种重要的损耗机制。

本文将全面、详细、完整且深入地探讨变压器的涡流损耗问题。

二、涡流损耗的概念涡流损耗是指在变压器的铁芯中，由于铁芯受到交流电磁感应的影响，导致铁芯中产生涡流，从而产生能量转化为热能而造成的损耗。

涡流损耗是变压器的主要损耗之一，也是使变压器发热的主要原因之一。

三、涡流损耗的原理涡流是由于变压器的铁芯中存在感应电流而产生的。

当变压器的铁芯受到交流电磁感应时，铁芯中将会产生涡流。

涡流的方向与感应电磁场的方向相反，使得涡流在铁芯中形成闭合回路。

由于涡流在铁芯中流动时，会遇到较大的电阻，因此会将电能转化为热能，从而产生涡流损耗。

涡流损耗的大小取决于多个因素：1.铁芯的材料：铁芯的导磁性能是影响涡流损耗的重要因素之一。

导磁性能越好的铁芯，产生的涡流越小，涡流损耗也就越小。

2.铁芯的几何形状：铁芯的几何形状对涡流损耗也有一定的影响。

当铁芯的截面积变大时，涡流的路径变长，涡流损耗也就增大。

3.变压器的工作频率：变压器的工作频率越高，交流电磁感应的影响也就越大，涡流损耗也就越大。

四、减小涡流损耗的方法为了减小涡流损耗，提高变压器的效率，可以采取以下几种方法：1.选择合适的铁芯材料：选择导磁性能好的铁芯材料，比如硅钢片，可以减小涡流的大小，从而降低涡流损耗。

2.优化铁芯的几何形状：通过优化铁芯的几何形状，比如增加铁芯的截面积，可以延长涡流的路径，减小涡流的大小，从而降低涡流损耗。

3.降低工作频率：降低变压器的工作频率，可以减小交流电磁感应的影响，从而降低涡流损耗。

4.使用涡流损耗小的铁芯材料：在一些特殊应用场景中，可以选择使用涡流损耗小的铁芯材料，比如铝或铜，来替代传统的铁芯材料，从而减小涡流损耗。

五、涡流损耗的影响因素涡流损耗的大小受到多种因素的影响，以下是一些重要的影响因素：1.变压器的容量：变压器的容量越大，涡流损耗也就越大。

磁滞损耗和涡流损耗磁滞损耗和涡流损耗2009-12-03 09:52:14| 分类：默认分类 | 标签： |字号大中小订阅常用的变压器铁芯一般都是用硅钢片制做的。

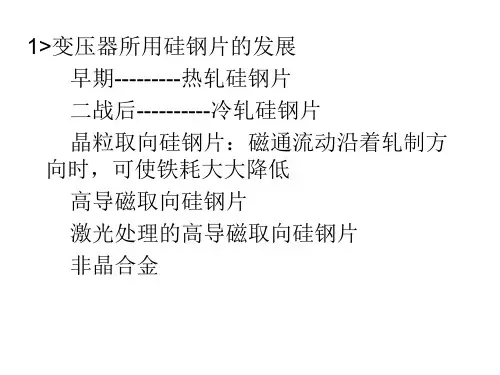

硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8％。

由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变压器的体积缩小。

我们知道，实际的变压器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化下的铁芯中。

通常把铁芯中的功率损耗叫“铁损”，铁损由两个原因造成，一个是“磁滞损耗”，一个是“涡流损耗”。

磁滞损耗是铁芯在磁化过程中，由于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包围的面积大小成正比。

硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减小。

既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢？这是因为片状铁芯可以减小另外一种铁损——“涡流损耗”。

变压器工作时，线圈中有交变电流，它产生的磁通当然是交变的。

这个变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在垂直于磁通方向的平面内环流着，所以叫涡流。

涡流损耗同样使铁芯发热。

为了减小涡流损耗，变压器的铁芯用彼此绝缘的硅钢片叠成，使涡流在狭长形的回路中，通过较小的截面，以增大涡流通路上的电阻；同时，硅钢中的硅使材料的电阻率增大，也起到减小涡流的作用。

用做变压器的铁芯，一般选用0．35mm厚的冷轧硅钢片，按所需铁芯的尺寸，将它裁成长形片，然后交叠成“日”字形或“口”字形。

从道理上讲，若为减小涡流，硅钢片厚度越薄，拼接的片条越狭窄，效果越好。

这不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。

但实际上制作硅钢片铁芯时。

并不单从上述的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。

所以，用硅钢片制作变压器铁芯时，要从具体情况出发，权衡利弊，选择最佳尺寸。

开关电源变压器损耗计算
计算开关电源变压器的损耗，可以采用下面的方法：
1. 计算铁心损耗：开关电源变压器的铁心损耗包括磁滞损耗和涡流损耗，可以通过铁心材料的特性曲线和变压器铁心的磁通密度来计算。

一般情况下，铁心损耗占总损耗的比重较小，通常在5%以下。

2. 计算铜损耗：开关电源变压器的铜损耗是由变压器线圈中的电流通过导线时产生的热量而导致的。

铜损耗的大小取决于变压器的额定电流和绕组的电阻值。

在设计开关电源变压器时，需要根据变压器线圈的截面积和电阻值来计算铜损耗。

3. 计算其他损耗：开关电源变压器还可能存在其他的损耗，如液体绝缘材料的损耗、绝缘损耗以及机械损耗等。

这些损耗的大小往往比较难以估算，可以通过实验来确定。

总的来说，开关电源变压器的损耗计算是一个较为复杂的过程，需要掌握一定的电路和材料知识。

为了确保变压器的工作稳定和可靠，需要对其损耗进行适当的估算和优化设计。

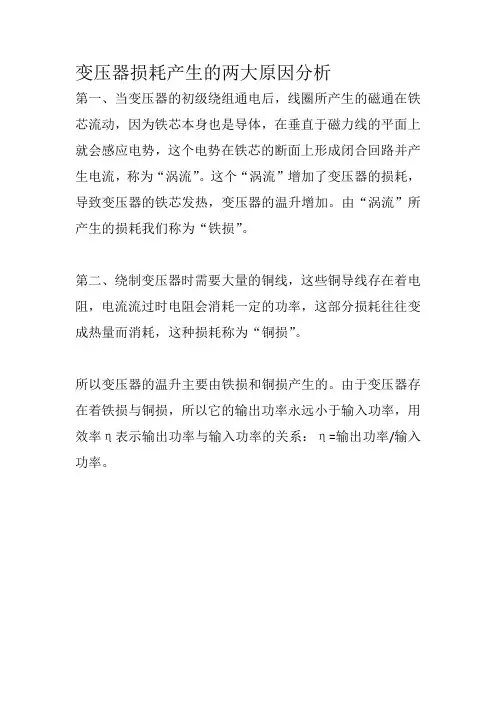

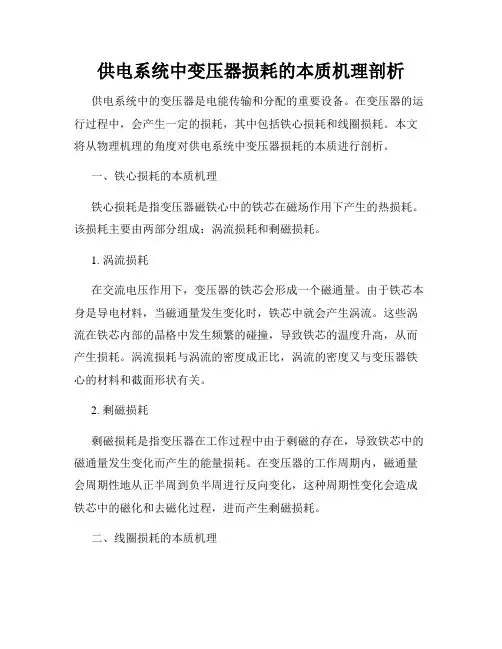

变压器损耗产生的两大原因分析
第一、当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，称为“涡流”。

这个“涡流”增加了变压器的损耗，导致变压器的铁芯发热，变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

第二、绕制变压器时需要大量的铜线，这些铜导线存在着电阻，电流流过时电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，这种损耗称为“铜损”。

所以变压器的温升主要由铁损和铜损产生的。

由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，用效率η表示输出功率与输入功率的关系：η=输出功率/输入功率。

变压器损耗的原因及影响因素分析哎呀，说起变压器损耗，这事儿可就多了去了。

我以前在做电力工程的时候，那可是和变压器打交道最多的。

今天咱们就聊聊这个话题，看看变压器损耗的原因和影响因素都是啥。

首先，我得说，变压器损耗主要有两种：一种叫铜损，另一种叫铁损。

铜损嘛，就是变压器线圈里的铜导线因为电流通过产生的热量造成的损耗。

这就像你拿根电线加热，热量自然就损耗了能量。

而铁损呢，就是变压器铁芯在交变磁场中产生涡流，以及磁滞现象引起的损耗。

简单来说，就是变压器里的铁芯“发烧”了。

那变压器损耗的原因有哪些呢？第一个，变压器设计不合理。

比如，线圈匝数、铁芯尺寸等方面没有按照标准来，自然损耗就大了。

第二个，变压器运行环境不理想。

比如，温度过高、湿度过大，这些都容易造成变压器绝缘性能下降，损耗增加。

第三个，变压器负载不匹配。

比如，负载过轻或者过重，都会让变压器损耗增加。

那影响变压器损耗的因素有哪些呢？首先是材料。

变压器用的线圈材料、铁芯材料，还有绝缘材料，这些都直接影响到损耗的大小。

比如，好的绝缘材料就能降低损耗。

其次是运行参数。

变压器的工作电压、工作电流、工作频率，还有负载率，这些都是影响损耗的重要因素。

最后，还有制造工艺。

比如，线圈的绕制、铁芯的叠压等，这些工艺的优劣也会影响到变压器的损耗。

我记得有一次，我们单位接了一个变压器改造项目，那变压器运行了十年，损耗已经很高了。

我们检查后发现，主要问题出在铁芯上，磁滞损耗太大了。

我们就更换了铁芯，结果损耗明显降低了。

所以说，要想降低变压器损耗，就得从设计、制造、运行等多个环节入手。

比如，可以优化变压器的设计，提高材料质量，改善运行环境，控制运行参数等。

这样，变压器才能更加高效地运行。

哎，说起来这些，我还真是感慨万千。

变压器虽然是个普通的设备，但它关系到电力系统的稳定运行，可不能小看了。

咱们平时可能觉得变压器离我们很遥远，但其实，它就在我们身边，默默地为我们服务着。

所以，咱们在享受电力带来的便利的同时，也要关心一下变压器的情况，让它更好地为我们服务啊！。

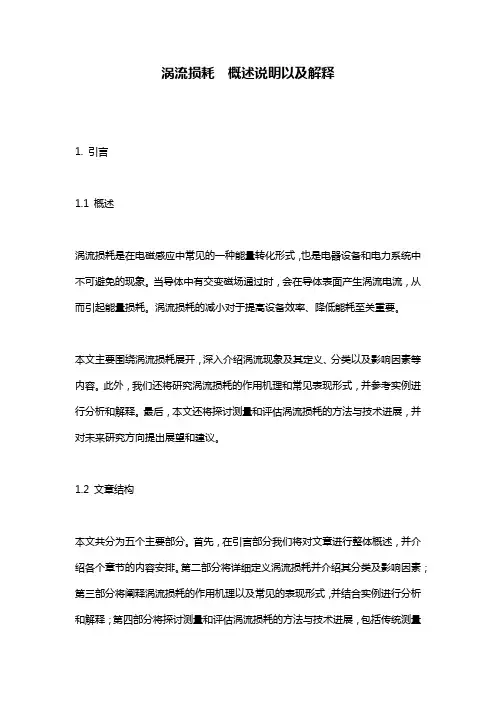

涡流损耗概述说明以及解释1. 引言1.1 概述涡流损耗是在电磁感应中常见的一种能量转化形式，也是电器设备和电力系统中不可避免的现象。

当导体中有交变磁场通过时，会在导体表面产生涡流电流，从而引起能量损耗。

涡流损耗的减小对于提高设备效率、降低能耗至关重要。

本文主要围绕涡流损耗展开，深入介绍涡流现象及其定义、分类以及影响因素等内容。

此外，我们还将研究涡流损耗的作用机理和常见表现形式，并参考实例进行分析和解释。

最后，本文还将探讨测量和评估涡流损耗的方法与技术进展，并对未来研究方向提出展望和建议。

1.2 文章结构本文共分为五个主要部分。

首先，在引言部分我们将对文章进行整体概述，并介绍各个章节的内容安排。

第二部分将详细定义涡流损耗并介绍其分类及影响因素；第三部分将阐释涡流损耗的作用机理以及常见的表现形式，并结合实例进行分析和解释；第四部分将探讨测量和评估涡流损耗的方法与技术进展，包括传统测量方法、新兴测量技术以及综合评估指标和模型发展情况的概述；最后，在结论与展望部分，我们将对研究内容进行总结回顾，并探讨未来研究方向的展望和建议。

1.3 目的本文的目的在于全面介绍涡流损耗，深入剖析其作用机理、表现形式以及影响因素，并系统阐述了测量和评估涡流损耗的方法与技术。

通过这篇长文，希望读者能够加深对涡流损耗的理解，了解其重要性，并掌握相关领域中正在发展的新技术和方法。

最终推动涡流损耗在电气工程中的应用和优化。

2. 涡流损耗的定义2.1 涡流现象简介涡流是一种在导体中产生的电磁现象，当导体中有变化的磁场时，会引发涡流。

涡流会形成一个环形电流在导体内部循环流动，这种电流由于存在电阻而会产生能量损耗，即涡流损耗。

2.2 损耗定义与分类涡流损耗指的是导体中由于涡流引起的能量转化为热能而散失的能量。

根据涡流引起的主要因素和产生机制不同，可以将涡流损耗分为以下几类：2.2.1 频率相关性：频率高低对涡流损耗具有显著影响。

在高频情况下，由于磁场变化更快速，导致涡流强度增大，相应地造成更高的能量损耗。
