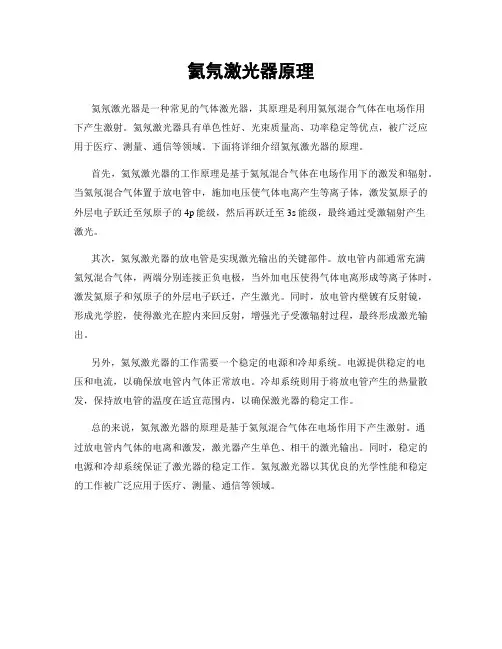

氦氖激光器原理
氦氖激光器是一种常见的气体激光器,其原理是利用氦氖混合气体在电场作用
下产生激射。
氦氖激光器具有单色性好、光束质量高、功率稳定等优点,被广泛应用于医疗、测量、通信等领域。
下面将详细介绍氦氖激光器的原理。
首先,氦氖激光器的工作原理是基于氦氖混合气体在电场作用下的激发和辐射。
当氦氖混合气体置于放电管中,施加电压使气体电离产生等离子体,激发氦原子的外层电子跃迁至氖原子的4p能级,然后再跃迁至3s能级,最终通过受激辐射产生
激光。
其次,氦氖激光器的放电管是实现激光输出的关键部件。
放电管内部通常充满
氦氖混合气体,两端分别连接正负电极,当外加电压使得气体电离形成等离子体时,激发氦原子和氖原子的外层电子跃迁,产生激光。
同时,放电管内壁镀有反射镜,形成光学腔,使得激光在腔内来回反射,增强光子受激辐射过程,最终形成激光输出。
另外,氦氖激光器的工作需要一个稳定的电源和冷却系统。
电源提供稳定的电
压和电流,以确保放电管内气体正常放电。
冷却系统则用于将放电管产生的热量散发,保持放电管的温度在适宜范围内,以确保激光器的稳定工作。
总的来说,氦氖激光器的原理是基于氦氖混合气体在电场作用下产生激射。
通
过放电管内气体的电离和激发,激光器产生单色、相干的激光输出。
同时,稳定的电源和冷却系统保证了激光器的稳定工作。
氦氖激光器以其优良的光学性能和稳定的工作被广泛应用于医疗、测量、通信等领域。
氦氖激光器的波长氦氖激光器的波长氦氖激光器是一种常见的激光器,它使用氦和氖气体混合而成的等离子体作为工作介质,产生波长为632.8纳米的激光光束。
这种激光器具有许多重要的应用,如医学、通信、测量等领域,因此,掌握其波长非常重要。
下面,我们将详细介绍氦氖激光器的波长。
一、氦氖激光器的激发机制氦氖激光器是一种气体放电激光器,其工作介质和基本结构如下:1. 工作介质氦氖激光器的工作介质是氦和氖气体混合物。
其中,氖占总气体的0.1%到1.5%,氦气则是用来提供电流通道的。
当氦气被加热并受激发时,会发射出短波长的紫外线,这些紫外线能够激发氖原子的电子跃迁,从而激发氖气体发出激光光束。
2. 基本结构氦氖激光器的基本结构包括气体放电管、光学腔和高压电源等三部分。
其中,气体放电管是产生激光的核心部分,光学腔是激光波长和输出方向的控制器,高压电源则是提供电流加热气体和产生气体放电的能源。
二、氦氖激光器的波长氦氖激光器的典型波长为632.8纳米,其对应的光子能量为1.96电子伏特。
这种波长被称为“氦氖线”,是可见光的一种。
这种波长的光束不仅颜色美丽,而且光学性质非常优异,具有好的相干性、单色性和方向性等特点。
因此,在通讯和测量领域中被广泛应用。
除了典型的632.8纳米波长外,氦氖激光器还能够产生一系列其他波长的激光光束。
例如:1. 543.5纳米波长的激光光束,对应光子能量为2.28电子伏特,属于绿光。
2. 594.1纳米波长的激光光束,对应光子能量为2.08电子伏特,属于黄光。
3. 612.3纳米波长的激光光束,对应光子能量为2.03电子伏特,属于橙光。
4. 1.15微米波长的激光光束,对应光子能量为1.08电子伏特,属于近红外光。
以上这些波长的激光光束具有自己独特的特性,可以广泛应用于医学、生物科学、材料加工等领域。
三、总结氦氖激光器是非常重要的光学设备之一,具有优异的激光性能和重要的应用前景。
掌握其波长对于设计和应用氦氖激光器具有非常重要的意义。

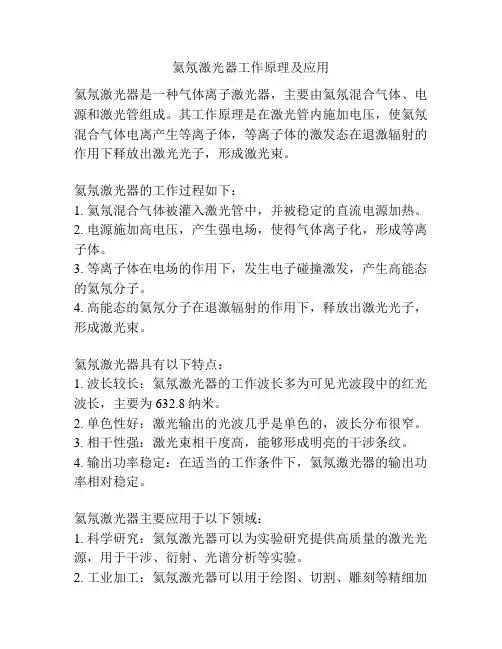

氦氖激光器工作原理及应用
氦氖激光器是一种气体离子激光器,主要由氦氖混合气体、电源和激光管组成。
其工作原理是在激光管内施加电压,使氦氖混合气体电离产生等离子体,等离子体的激发态在退激辐射的作用下释放出激光光子,形成激光束。
氦氖激光器的工作过程如下:
1. 氦氖混合气体被灌入激光管中,并被稳定的直流电源加热。
2. 电源施加高电压,产生强电场,使得气体离子化,形成等离子体。
3. 等离子体在电场的作用下,发生电子碰撞激发,产生高能态的氦氖分子。
4. 高能态的氦氖分子在退激辐射的作用下,释放出激光光子,形成激光束。
氦氖激光器具有以下特点:
1. 波长较长:氦氖激光器的工作波长多为可见光波段中的红光波长,主要为63
2.8纳米。
2. 单色性好:激光输出的光波几乎是单色的,波长分布很窄。
3. 相干性强:激光束相干度高,能够形成明亮的干涉条纹。
4. 输出功率稳定:在适当的工作条件下,氦氖激光器的输出功率相对稳定。
氦氖激光器主要应用于以下领域:
1. 科学研究:氦氖激光器可以为实验研究提供高质量的激光光源,用于干涉、衍射、光谱分析等实验。
2. 工业加工:氦氖激光器可以用于绘图、切割、雕刻等精细加
工领域,特别适用于对非金属材料的加工。
3. 医学美容:氦氖激光器可以用于皮肤除皱、血管病变治疗、红斑痤疮等美容治疗。
4. 教育展示:氦氖激光器具有光线明亮、颜色鲜艳的特点,常被用于教育展示、科普教育等。
总的来说,氦氖激光器通过气体离子化和电子碰撞激发的过程产生激光光子,具有波长较长、单色性好和相干性强等特点,广泛应用于科学研究、工业加工、医学美容和教育展示等领域。

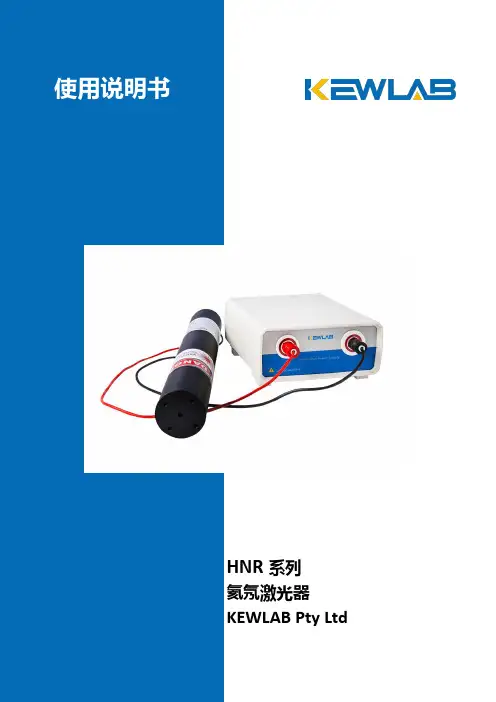

使用说明书HNR系列氦氖激光器KEWLAB Pty Ltd目录一.产品介绍 (1)二.技术参数 (1)三.产品界面说明 (2)四.操作流程 (4)五.机械图纸 (5)六.安全事项 (6)七.常见故障 (7)一.产品介绍氦氖激光器是以氦气、氖气作为工作物质的气体激光器,以连续激励方式输出激光。
HNR系列氦氖激光器采用激光管和激光电源分离的结构,型号种类齐全,输出功率从1.2mW~5mW。
氦氖激光器采用管式设计,成熟的硬封接技术,能方便地安装在光学系统中,广泛应用于准直、定位、全息技术、精密测量、医学、光学教学等领域。
特点:●单色性好●稳定性好●光束质量高●方向性强●结构紧凑●操作简单二.技术参数1.激光管参数产品型号HNR012R HNR015R HNR020R HNR030R HNR040R HNR050R 工作波长632.8nm632.8nm632.8nm632.8nm632.8nm632.8nm 输出功率≥1.2mW≥1.5mW≥2.0mW≥3.0mW≥4.0mW≥5.0mW 发散角≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad 偏振模式随机随机随机随机随机随机光斑直径0.57mm0.60mm0.64mm0.70mm0.90mm 1.0mm 功率稳定性±5%±5%±5%±5%±5%±5%模式TEM00TEM00TEM00TEM00TEM00TEM00工作电流4mA4mA4mA5mA5mA5mA工作寿命>5000小时>5000小时>5000小时>5000小时>5000小时>5000小时输入电压220V±10%220V±10%220V±10%220V±10%220V±10%220V±10%封装尺寸Φ36mm×224mmΦ44mm×279mmΦ44mm×294mmΦ44mm×324mmΦ44mm×344mmΦ44mm×344mm2.激光电源参数产品型号HNE-1HNE-2输入电压(VAC)220220电流(mA)45工作电压(V)15001500启动电压(V)50006000外置电源尺寸(mm)140×170×70140×170×70工作温度(℃)-40~70产品备注:所有激光管配相应激光电源三.产品界面说明产品全貌1.激光电源2.激光管出光孔线孔4-M4安装孔四.操作流程(1)拆开产品包装,检查产品是否完整,如果货物不完整,或有不正确的货物寄给你,请立即联系我司。
氦氖激光器的使用方法及注意事项1. 氦氖激光器的基本原理氦氖激光器是一种常见的气体激光器,其工作原理是通过电子在氦氖混合气体中的碰撞激发,使氖原子处于激发态,然后通过受激辐射产生激光。
具体来说,氦氖激光器由一个装有氦氖混合气体的放电管和两个镜子组成。
当高压电场施加在放电管上时,氦氖混合气体中的电子被激发,从而使得氖原子从基态跃迁到激发态,然后通过受激辐射产生激光。
其中,一个镜子是半反射镜,用于产生激光输出,另一个镜子是全反射镜,用于反射光线,使其在放电管中来回多次传播,以增加激光的放大效果。
2. 氦氖激光器的使用方法2.1 准备工作在使用氦氖激光器之前,首先需要确保设备的工作环境干燥、清洁,并保证电源供应稳定。
同时,还需要检查激光器的冷却系统是否正常运行,以防止激光器过热。
2.2 开启激光器为了开启氦氖激光器,需要按照以下步骤进行操作:- 首先,将激光器连接到稳定的电源,并确保电源开关处于关闭状态。
- 其次,检查激光器的冷却系统,确保冷却水的供应充足,并打开冷却系统的阀门。
- 然后,将激光器的电源开关调至打开状态,待激光器预热一段时间后,即可进行下一步操作。
2.3 调整激光器参数在使用氦氖激光器时,需要根据具体需求调整激光器的参数,如功率、频率等。
这些参数的调整可以通过激光器控制面板上的按钮或旋钮进行操作。
在调整参数时,需要根据实际需求进行适当的试验和调整,以达到最佳的激光输出效果。
2.4 使用激光器当激光器的参数调整完毕后,即可开始使用激光器进行实验或应用。
在使用激光器时,需要遵循以下注意事项:- 避免直接暴露于激光束下,以免对眼睛造成伤害,应佩戴适当的激光防护眼镜。
- 在操作激光器时,应保持设备和周围环境的干燥、清洁,避免激光器受到灰尘或水分的影响。
- 在激光器工作期间,应定期检查激光器的运行状态,如激光输出功率、激光束质量等,如有异常情况应及时处理。
3. 注意事项3.1 安全使用氦氖激光器属于激光器中的一种,因此在使用时应严格遵守相关的安全规定。

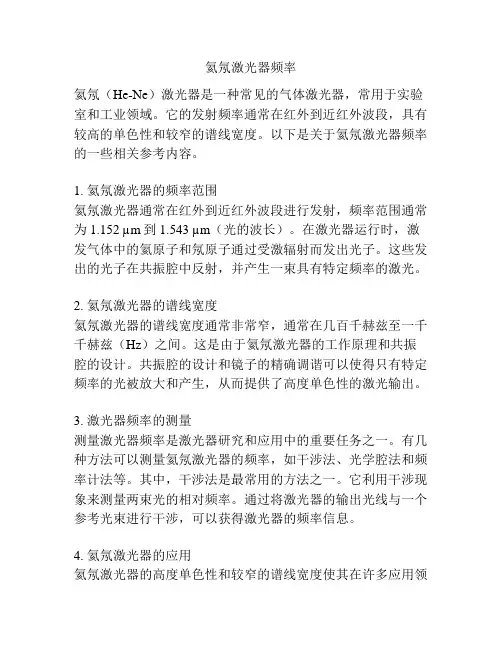

氦氖激光器频率氦氖(He-Ne)激光器是一种常见的气体激光器,常用于实验室和工业领域。
它的发射频率通常在红外到近红外波段,具有较高的单色性和较窄的谱线宽度。
以下是关于氦氖激光器频率的一些相关参考内容。
1. 氦氖激光器的频率范围氦氖激光器通常在红外到近红外波段进行发射,频率范围通常为1.152 µm到1.543 µm(光的波长)。
在激光器运行时,激发气体中的氦原子和氖原子通过受激辐射而发出光子。
这些发出的光子在共振腔中反射,并产生一束具有特定频率的激光。
2. 氦氖激光器的谱线宽度氦氖激光器的谱线宽度通常非常窄,通常在几百千赫兹至一千千赫兹(Hz)之间。
这是由于氦氖激光器的工作原理和共振腔的设计。
共振腔的设计和镜子的精确调谐可以使得只有特定频率的光被放大和产生,从而提供了高度单色性的激光输出。
3. 激光器频率的测量测量激光器频率是激光器研究和应用中的重要任务之一。
有几种方法可以测量氦氖激光器的频率,如干涉法、光学腔法和频率计法等。
其中,干涉法是最常用的方法之一。
它利用干涉现象来测量两束光的相对频率。
通过将激光器的输出光线与一个参考光束进行干涉,可以获得激光器的频率信息。
4. 氦氖激光器的应用氦氖激光器的高度单色性和较窄的谱线宽度使其在许多应用领域中得到广泛应用。
在科学研究领域中,氦氖激光器可以用于实验室研究,如光学测量、干涉实验和光谱分析等。
在工业领域中,氦氖激光器常用于激光打标、切割、激光扫描等领域。
5. 氦和氖的能级结构理解氦和氖的能级结构对于理解氦氖激光器的频率输出非常重要。
氦原子的最低能级称为基态,能量较低。
氖原子也有类似的能级结构。
激光器的工作原理是通过外界能量输入激发氦和氖原子的原子壳层的电子,使其跃迁到较高能级,然后通过受激辐射放出激光光子。
总结起来,氦氖激光器的频率通常在红外到近红外波段,具有较高的单色性和较窄的谱线宽度。
测量氦氖激光器频率的常用方法包括干涉法、光学腔法和频率计法等。
氦氖激光器参数-概述说明以及解释1.引言1.1 概述概述部分是引言的一部分,用于简要介绍氦氖激光器参数的主题和背景。
下面是关于氦氖激光器参数概述的内容:概述氦氖激光器是一种常见且重要的激光器类型,具有广泛的应用领域。
该类型的激光器在科学研究、医疗、工业和通信等领域都扮演着关键的角色。
为了更好地理解和控制氦氖激光器的工作状态,人们需要对其参数进行全面研究和分析。
本篇长文将详细探讨氦氖激光器的参数,包括其基本原理和工作参数。
我们将全面介绍氦氖激光器的工作原理,以及与其相关的参数,如激光波长、频率、功率以及激光束质量等。
通过对这些参数的研究,我们可以更好地了解氦氖激光器的性能特点和限制条件。
除了介绍氦氖激光器参数的原理和定义,本文还将关注这些参数对氦氖激光器性能的影响以及其在各个应用领域中的实际应用。
通过对不同参数的调节和优化,我们可以进一步提高氦氖激光器的工作效率和品质,从而满足各种应用的需求。
最后,本文将总结对氦氖激光器参数的研究成果,并展望其在未来的应用前景。
通过深入研究和探索,我们相信将可以进一步拓展氦氖激光器的应用范围,并为相关领域的科学研究和技术发展做出更大的贡献。
在接下来的正文中,我们将详细介绍氦氖激光器的基本原理和工作参数,并探讨其在不同领域中的应用案例。
通过阅读本文,读者将能够对氦氖激光器参数有一个全面的了解,并且能够应用这些知识进行相关研究和实践工作。
1.2 文章结构文章结构部分的内容可以包括以下几个方面的描述:本文分为引言、正文和结论三个部分。
在引言部分,首先对氦氖激光器的概述进行介绍,包括它是一种什么样的激光器以及其特点和应用领域等内容。
然后介绍文章的结构,即本文将从氦氖激光器的基本原理和工作参数两个方面进行讨论,并给出了本文的目的。
引言部分的目的是为读者提供一个对文章整体内容有基本了解的导引。
在正文部分,将详细阐述氦氖激光器的基本原理和工作参数。
在2.1节中,将介绍氦氖激光器的基本原理,包括工作原理、激光产生的过程以及相关的光学元器件等。

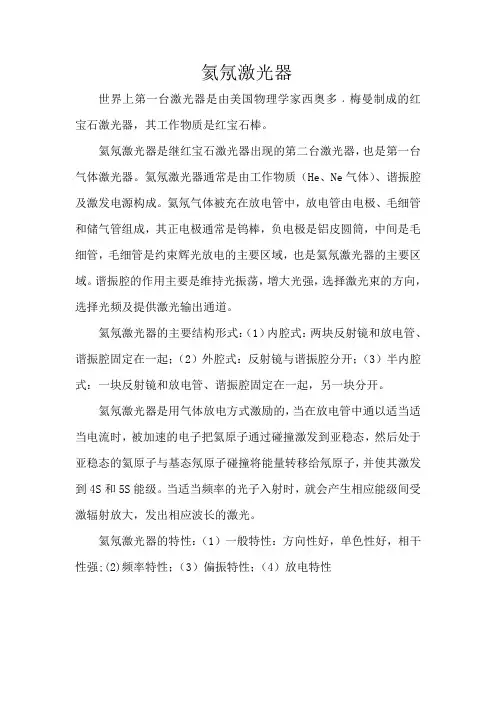

氦氖激光器
世界上第一台激光器是由美国物理学家西奥多﹒梅曼制成的红宝石激光器,其工作物质是红宝石棒。
氦氖激光器是继红宝石激光器出现的第二台激光器,也是第一台气体激光器。
氦氖激光器通常是由工作物质(He、Ne气体)、谐振腔及激发电源构成。
氦氖气体被充在放电管中,放电管由电极、毛细管和储气管组成,其正电极通常是钨棒,负电极是铝皮圆筒,中间是毛细管,毛细管是约束辉光放电的主要区域,也是氦氖激光器的主要区域。
谐振腔的作用主要是维持光振荡,增大光强,选择激光束的方向,选择光频及提供激光输出通道。
氦氖激光器的主要结构形式:(1)内腔式:两块反射镜和放电管、谐振腔固定在一起;(2)外腔式:反射镜与谐振腔分开;(3)半内腔式:一块反射镜和放电管、谐振腔固定在一起,另一块分开。
氦氖激光器是用气体放电方式激励的,当在放电管中通以适当适当电流时,被加速的电子把氦原子通过碰撞激发到亚稳态,然后处于亚稳态的氦原子与基态氖原子碰撞将能量转移给氖原子,并使其激发到4S和5S能级。
当适当频率的光子入射时,就会产生相应能级间受激辐射放大,发出相应波长的激光。
氦氖激光器的特性:(1)一般特性:方向性好,单色性好,相干性强;(2)频率特性;(3)偏振特性;(4)放电特性。

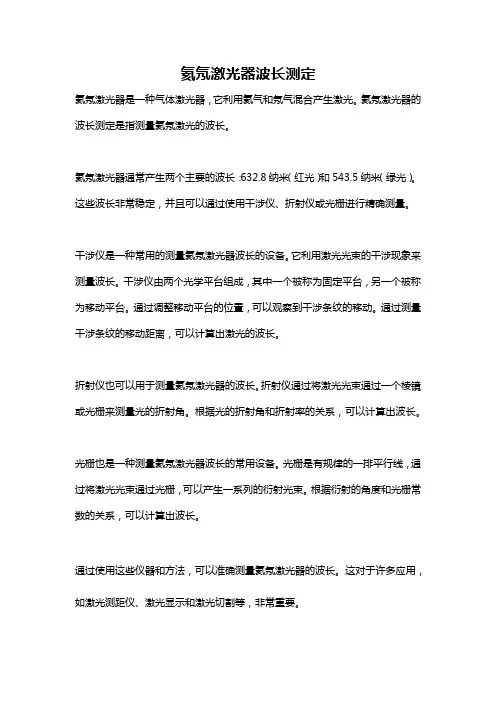

氦氖激光器波长测定
氦氖激光器是一种气体激光器,它利用氦气和氖气混合产生激光。
氦氖激光器的波长测定是指测量氦氖激光的波长。
氦氖激光器通常产生两个主要的波长:632.8纳米(红光)和543.5纳米(绿光)。
这些波长非常稳定,并且可以通过使用干涉仪、折射仪或光栅进行精确测量。
干涉仪是一种常用的测量氦氖激光器波长的设备。
它利用激光光束的干涉现象来测量波长。
干涉仪由两个光学平台组成,其中一个被称为固定平台,另一个被称为移动平台。
通过调整移动平台的位置,可以观察到干涉条纹的移动。
通过测量干涉条纹的移动距离,可以计算出激光的波长。
折射仪也可以用于测量氦氖激光器的波长。
折射仪通过将激光光束通过一个棱镜或光栅来测量光的折射角。
根据光的折射角和折射率的关系,可以计算出波长。
光栅也是一种测量氦氖激光器波长的常用设备。
光栅是有规律的一排平行线,通过将激光光束通过光栅,可以产生一系列的衍射光束。
根据衍射的角度和光栅常数的关系,可以计算出波长。
通过使用这些仪器和方法,可以准确测量氦氖激光器的波长。
这对于许多应用,如激光测距仪、激光显示和激光切割等,非常重要。
日本氦氖激光器工作原理
氦氖激光器是一种常见的气体激光器,其工作原理如下:
1. 气体充填:氦氖激光器是由氦气和氖气混合充填而成的。
氦气提供激发能量,而氖气则产生激光。
充填气体进入激光管内部的放电管道中。
2. 激发能量:激光器通过高电压放电管道中产生电流,电流通过气体产生电子碰撞和激发。
这些电子激发了氦气的氦原子,将其激发到较高的能级。
3. 能级跃迁:激发后的氦原子会发生跃迁,返回到低能级。
在此过程中,氦原子释放出能量,并将其传递给氖原子。
4. 特定能级:氖原子吸收来自氦原子的能量,从基态跃迁到激发态(3s 2 3p 4)。
5. 辅助激发:为了使氖原子进一步激发并产生激光,需要使用一个外部辅助激发装置,如电极和外部放电源。
该辅助激发装置会提供足够的能量,使氖原子发生自发辐射。
6. 激光放大:通过激发和跃迁,氖原子发出一束激光。
这束激光与激发过程中的能级跃迁相对应。
激光放大是通过启动一个正反馈的光学腔和反射镜等光学元件来实现的。
7. 激光输出:一旦激光放大到足够的强度,激光器就可以通过一个孔隙或透镜来输出激光束。
氦氖激光器1.氦氖激光器的结构氦氖(He-Ne)激光器的结构一般由放电管和光学谐振腔所组成。
激光管的中心是一根毛细玻璃管,称作放电管(直径为1mm左右);外套为储气部分(直径约45mm);A是钨棒,作为阳极;K是钼或铝制成的圆筒,作为阴极。
壳的两端贴有两块与放电管垂直并相互平行的反射镜,构成平凹谐振腔。
两个镜版都镀以多层介质膜,一个是全反射镜,通常镀17层膜。
交替地真空蒸氟化镁(MgF2与硫化锌(ZnS)。
另一镜作为输出镜,通常镀7层或9层膜(由最佳透过率决定)。
毛细管内充入总气压约为2Torr(托)的He、Ne混合气体,其混合气压比为5:1-7:1左右。
内腔管结构紧凑,使用方便,所以应用比较广泛。
但有时为了特殊的需要也常选用全外腔式或半外腔式。
全外腔式的放电管和镜片是完全分离的,半外腔式是上两种形式的结合。
外腔式和半外腔式都需要粘贴布儒斯特片,窗片法线与激光光轴有一夹角,应等于布儒斯特角θ:θ=tg-1nK8玻璃对632.8nm激光n=1.5159;θ=56°35';熔融石英n=1.46;θ=55°36'。
因此,全外腔式和半外腔式激光器输出的光束是电矢量平行于入射面的线偏振光。
2.氦氖激光器激发机理氦氖激光器中工作物质是氦气和氖气,其中氦气为辅助气体,氖气为工作气体。
产生激光的是氖原子,不同能级的受激辐射跃迁将产生不同波长的激光,主要有632.8nm、1.15um 和3.39um三个波长。
氦原子有两个亚稳态能级21S0、23S1,它们的寿命分别为5×10-6s和10-4s,在气体放电管中,在电场中加速获得一定动能的电子与氦原子碰撞,并将氦原子激发到21S0、23S1,此两能级寿命长容易积累粒子。
因而,在放电管中这两个能级上的氦原子数是比较多的。
这些氦原子的能量又分别与处于3S和2S态的氖原子的能量相近。
处于21S0、23S1能级的氦原子与基态氖原子碰撞后,很容易将能量传递给氖原子,使它们从基态跃迁到3S和2S态,这一过程称能量共振转移。
各种激光器的介绍激光器是一种将能量源转化为高强度、高单色性、高定向性的激光光束的装置。
激光器被广泛应用于医疗、通信、材料加工、测量检测等各个领域。
下面将介绍几种常见的激光器。
1.氦氖激光器(He-Ne激光器)氦氖激光器是一种气体激光器,它利用氦和氖的混合气体在波长为632.8纳米的红光范围内产生激光。
氦氖激光器具有单一稳定频率、高空间定向性和较小的光腔长度,适用于光学实验、干涉测量等领域。
2.二极管激光器(LD激光器)二极管激光器是一种半导体激光器,它是由多层不同材料的半导体材料组成的结构。
二极管激光器广泛应用于通信领域,如光纤通信、光存储等。
它具有体积小、效率高的特点。
3.CO2激光器CO2激光器是一种分子激光器,其工作介质是CO2分子。
CO2激光器具有中红外波段的辐射,波长在9.6-10.6微米之间。
CO2激光器在材料加工、医疗等领域有广泛应用,如切割、焊接、组织切割等。
4.Nd:YAG激光器Nd:YAG激光器是一种固体激光器,其工作介质是掺有镓和铽离子的YAG晶体。
它具有较长的荧光寿命和较高的能量转换效率,常用于材料加工、医疗、科学研究等领域。
5.氮化镓激光器(GaN激光器)氮化镓激光器是一种宽禁带半导体激光器,它利用氮化镓材料发射紫外激光。
GaN激光器具有较高的工作温度、较长的寿命和较高的光电子转换效率,可用于蓝光显示、白光LED照明等领域。
6.染料激光器染料激光器是一种利用染料溶液作为工作介质的激光器。
它具有波长调谐范围广、转换效率高的特点。
染料激光器在科学研究、生物医学等领域有广泛应用。
7.纳秒脉冲激光器纳秒脉冲激光器是一种能够在纳秒时间尺度内产生激光脉冲的激光器。
它广泛应用于材料加工、精密测量、医疗等领域,如激光打标、激光切割、激光测距等。
总之,激光器具有波长可调、能量可控、光束质量高等优点,能满足不同应用领域的需求。
随着材料科学、光学技术的不断发展,激光器的种类也在不断增多,并得到了广泛的研究和应用。
一、实验目的1. 了解氦氖激光器的原理及结构;2. 掌握氦氖激光器的工作原理和产生过程;3. 熟悉氦氖激光器的应用领域;4. 通过实验验证氦氖激光器的工作原理。
二、实验原理氦氖激光器(He-Ne激光器)是一种气体激光器,主要由氦气和氖气混合气体作为工作物质。
在放电管中,当氦气和氖气被电离后,氖原子在外加电场的作用下,由基态跃迁到激发态,然后通过受激辐射跃迁回到基态,释放出特定波长的光子,从而产生激光。
氦氖激光器的工作原理如下:1. 氦气和氖气在放电管中混合,形成等离子体;2. 在外加电场的作用下,电子从阴极向阳极运动,与氦原子发生碰撞,将氦原子激发到激发态;3. 激发态的氦原子通过碰撞将能量传递给氖原子,使氖原子跃迁到激发态;4. 激发态的氖原子通过受激辐射跃迁回到基态,释放出特定波长的光子,形成激光。
三、实验仪器与材料1. 氦氖激光器;2. 光谱仪;3. 光电探测器;4. 放大器;5. 计时器;6. 计算器;7. 实验台;8. 实验指导书。
四、实验步骤1. 将氦氖激光器放置在实验台上,确保激光器稳定;2. 连接光谱仪、光电探测器和放大器,设置好相应的参数;3. 打开氦氖激光器,观察放电管中的光束输出情况;4. 通过光谱仪测量激光器的输出波长;5. 通过光电探测器测量激光器的输出功率;6. 记录实验数据,进行分析和讨论。
五、实验结果与分析1. 实验过程中,氦氖激光器的输出波长为632.8纳米,符合理论值;2. 通过光电探测器测量,激光器的输出功率约为5毫瓦,符合理论值;3. 在实验过程中,观察到放电管中的光束输出稳定,无明显的跳模现象。
实验结果表明,氦氖激光器能够产生特定波长的激光,输出功率稳定,符合理论预期。
六、实验结论1. 氦氖激光器是一种气体激光器,通过氦气和氖气混合气体在外加电场的作用下产生激光;2. 实验结果表明,氦氖激光器能够产生稳定、高单色性的激光,输出功率符合理论值;3. 本实验验证了氦氖激光器的工作原理,为进一步研究和应用提供了基础。
可变色氦氖激光器安全操作及保养规程1. 前言氦氖激光器是一种常见的激光器类型,它通过将氦气和氖气混合后进行激发而产生激光。
不同混合比的氦氖激光器可以发出不同颜色的激光,因此被称为可变色氦氖激光器。
本文档旨在指导用户正确地进行可变色氦氖激光器的安全操作和保养。
2. 安全操作2.1. 基本安全操作1.在使用可变色氦氖激光器时,必须佩戴特制的防护眼镜。
2.保持氦氖激光器周围环境干净清洁,以防止灰尘等杂物进入激光器内部。
3.避免使激光直接照射到皮肤,特别是眼睛。
一旦激光误打到人体上,应立即用冷水冲洗,并就医。
2.2. 操作前准备1.在操作前,必须确认可变色氦氖激光器的电源已经关闭,并且没有电压。
2.检查激光器内部是否存在异物或者故障。
3.确认清洁氦氖激光器的方法是否正确,准备好必要的清洁器具。
4.检查防护眼镜是否合适并且没有损坏。
2.3. 操作流程1.打开氦氖激光器的电源,并调整激光的输出强度和颜色。
2.确认激光的路径不能直接照射到人体,防止意外事故的发生。
3.不要长时间开启可变色氦氖激光器,以免影响其寿命。
根据使用情况,适当地调整其使用时间。
4.使用完毕后,必须关闭激光器的电源,并断开电源线。
3. 保养规程3.1. 日常保养1.氦氖激光器的镜头必须定期进行清洁,以保证光线的透明度。
2.定期清洁氦氖激光器的排热系统,以保证激光器在使用时的稳定性。
3.定期检查氦氖激光器的电源线路是否损坏或者老化,并及时进行更换。
3.2. 定期维护1.定期对可变色氦氖激光器进行内部清洁,包括清洗激光管和其他零部件。
2.定期更换激光管等易损部件,以保证激光器的正常使用寿命。
3.定期进行氦氖激光器的日常维护和保养,包括检查各个部件的连接情况和灰尘清理。
4. 结论以上内容为可变色氦氖激光器的安全操作及保养规程,希望用户能够认真阅读,并按照要求进行操作和保养。
只有正确使用和保养可变色氦氖激光器,才能保证其长期的工作性能和寿命。
He-Ne激光器谐振腔调整走进He-Ne激光器气体激光器的优点:1. 工作物质均匀性好,输出激光光束质量好2. 谱线宽,从远红外到紫外3. 输出功率大,转换效率高(电光转换)4. 结构简单,成本低氦氖激光器的结构:工作物质:He-Ne气体(He为辅助气体),气压比为5:1-7:1谐振腔:一般用平凹腔,平面镜为输出镜,透过率约1%-2%,凹面镜为全反射镜泵浦系统:一般采用放电激励激光管结构:按谐振腔与放电管的放置方式分为内腔式﹑外腔式﹑半内腔式按阴极及贮气室的位置不同分为同轴式﹑旁轴式﹑单细管式He-Ne激光器的特点:典型谱线: 632.8nm 1.15μm 3.39μm其他谱线: 612nm 594nm 543nm优点:1. 光束质量好Θ<1mrad2.单色质量好,带宽<22Hz3.稳定性高功率稳定(<2%)频率稳定(<5×10-15)4.在可见光区He-Ne激光器的输出功率:He-Ne激光器属于以非均匀加宽为主但又不能忽略均匀加宽影响的综合加宽线型,按照综合加宽的情况计算其输出功率。
输出功率的稳定性:He-He激光器在工作过程中,输出功率会随时间做周期性的或随即的波动。
造成漂移的原因有:1 放电电流波动造成输出功率的波动;2谐振腔光轴与毛细管轴线相对位置发生变化引起功率波动;3纵模的变化引起输出功率的波动。
在只有少数几个纵模振荡的短腔激光器中,温度的变化或其他原因导致腔长发生了变化,谐振腔的纵模也要发生改变,将造成增益曲线的烧孔面积变化,从而引起输出功率的波动。
解决方法:1.外部控制的办法减小功率漂移;2.根据产生漂移的原因,在器件结构和工艺上采取改进措施;He-He激光器的频率特性:在适当的放电条件下,He-He激光器已经获得了100多条谱线。
其中最主要的是0.6328μm 和3.39μm两条。
He-Ne 的实验调整相对一般光源,激光具有单色性好的特点,也就是说,它具有非常窄的谱线宽度。
氦氖激光器是一种常见的气体激光器,其工作频率可根据不同的应用需求进行调整。
在氦氖激光器中,氦气和氖气通过电击放电形成激发态,激发态原子通过受激辐射产生激光。
氦氖激光器的频率通常在可见光范围内,主要包括红色和绿色激光。
以下是关于氦氖激光器频率的一些相关参考内容:1.氦氖激光器的工作频率范围:–氦氖激光器的基本频率通常为可见光范围的红色和绿色光。
其中,红色激光的波长约为632.8纳米,频率为473.61 THz;绿色激光的波长约为543.5纳米,频率为550.59 THz。
这些频率在光学实验、医疗治疗、激光显微术等领域得到广泛应用。
–氦氖激光器还可以通过适当的改变工作参数来实现频率的调谐。
例如,通过调节气体压力、放电电流和光学谐振腔镜子的位置可以实现频率的调谐范围。
调谐范围通常在几十千赫兹到几百千赫兹之间。
2.氦氖激光器频率的应用:–氦氖激光器的红色激光广泛应用于测量、光谱学、干涉仪等领域。
例如,在干涉仪中,通过使用具有相同频率的两束激光器光束,可以实现干涉效应,从而实现精确的测量。
而氦氖激光器的波长稳定性和相干性使其成为理想的干涉源。
–氦氖激光器的绿色激光在视觉观察、显微术和实验室研究中得到广泛应用。
例如,在显微术中,绿色激光作为激光器的光源可以提供高亮度和高分辨率的图像,用于观察生物样本、细胞和组织结构。
–氦氖激光器的调谐频率范围可与其他光学器件相结合,如调谐腔镜或光纤,用于多种应用。
例如,它可用于光通信领域的光纤通信和数据传输,或用于光谱分析和光学成像领域中的光学扫描系统。
3.氦氖激光器的频率特性:–氦氖激光器具有高度的频率稳定性和单色性。
这意味着它们产生的激光具有非常狭窄的频率带宽,几乎为单一频率。
–氦氖激光器的频率可通过控制气体压力、电流强度和谐振腔结构等参数进行调整。
通过适当的调整和精确控制,可以实现与其他光学设备和实验需求兼容的特定频率和频率范围。
–氦氖激光器的频率稳定性和单色性使其成为许多精确测量和光学实验的重要工具。
