电路的暂态过程实验报告电路的暂态过程实验报告引言：电路的暂态过程是指在电路中，当电源或负载发生变化时，电路中的电流、电压和功率等参数会发生瞬时的变化过程。
了解电路的暂态过程对于电路设计和故障排除都具有重要意义。
本实验旨在通过实际测量电路的暂态过程，深入理解电路的暂态特性。
实验目的：1. 通过实验测量电路中电流和电压的暂态变化过程；2. 分析电路中的暂态特性，如电流和电压的峰值、上升时间、下降时间等；3. 探究电路中元件的暂态响应规律。
实验原理：暂态过程的特点是瞬时的变化，因此需要使用示波器来观测电路中的电流和电压波形。
示波器可以将电流和电压信号转换为可视化的波形图，方便我们分析电路的暂态特性。
实验步骤：1. 搭建实验电路：根据实验要求，选择合适的电路拓扑结构，连接电源、负载和示波器等设备。
2. 设置示波器参数：根据实验需要，设置示波器的触发方式、时间基准、垂直灵敏度等参数，以便正确观测电流和电压波形。
3. 施加电源变化：通过改变电源电压或负载电阻等方式，使电路中发生变化，观察电流和电压的暂态变化过程。
4. 记录数据：使用示波器记录电流和电压的波形，并测量相关参数，如峰值、上升时间、下降时间等。
5. 分析结果：根据实验数据，分析电路的暂态特性，并探究电路中元件的暂态响应规律。
实验结果与分析：通过实验测量，我们得到了电路中电流和电压的暂态波形，并计算了相关参数。
以某电路为例，当电源电压突然变化时，电流和电压都会发生瞬时变化。
电流和电压的峰值大小与电源变化的幅值有关，可以通过实验测量得到。
上升时间和下降时间反映了电流和电压从初始状态到峰值或从峰值回到稳态的时间，也是电路响应速度的重要指标。
在实验过程中，我们还发现了一些有趣的现象。
例如，在电路中添加了电容元件后，电压的上升时间会变长，这是因为电容具有充放电的过程，导致电路响应变慢。
此外，电感元件的存在也会影响电路的暂态特性，因为电感具有储存能量的特性，导致电流和电压的变化更为缓慢。
实验三RLC串联电路的暂态过程实验报告14级软件工程班候梅洁14047021【实验目的】1.用存储示波器观察RC，RL电路的暂态过程，理解电容，电感特性及电路时间常数τ的物理意义。
2.用示波器观察RLC串联电路的暂态过程，理解阻尼振动规律。
3.进一步熟悉使用示波器。
【实验仪器】电感箱、电容箱、电阻箱、函数信号发生器、示波器、导线等。
【实验原理】在阶跃电压作用下，RLC串联电路由一个平衡态跳变到另一平衡态的转变过程，这一转变过程称为暂态过程。
暂态过程期间，电路中的电流及电容，电感上的电压呈现出规律性的变化，称为暂态特性。
1.RC电路的暂态过程。
电路如图所示：【实验结果与分析】1.观测U c波形时：方波信号500Hz输出；分别取：第一组R=1000ῼ，C=0.5uF，第二组R=500ῼ，C=0.2uF；用示波器观测波形后，我们在坐标纸上绘制了U、U c、UR的波形图，从图中可以看到：U、UR、U c三者周期、相位均相同。
且UR=U-U c。
U、U c都是呈指数型变化的，然而U比U c变化的缓一些。
在阶跃电压的作用，U c是渐变接近新的平衡值，而不是跃变，这是由于电筒C储能元件，在暂态过程中不能跃变。
而UR变化幅度很大，理论上，UR的峰值应该是是U的峰值的两倍，因为开关接1时，给电容正向充电时，R两端的电压为E，当反向电容放时，R两端电压为-E，两者之差为2E，就是UR的峰值。
而事实上，我们看到的波形图中UR的峰值小于2U，这可能是由于：（1）电阻内部有损耗、欠阻尼振荡状态下的电感和电容存在着附加损耗电阻，并且其阻值随着振荡频率的升高而增大．故实际上电路中的等效阻值大于R与用万用表测出的电感阻值之和.（2）数字示波器记录的数据精确度有限造成误差。
（3）数字示波器系统存在内部系统误差。
（4）外界扰动信号会对示波器产生影响。
（5）电器元件使用时间过长，可能造成相应的参数有误差。
（6）电源电压不稳定.2.测量RC串联电路的时间常数：我们取一个峰值处为t1，取与其最近的一个零点处为t2，调节示波器将t1和t2时间段的波形放大到合适大小，从光屏上测出半衰期（此时U c=E/2)t为92.0s，通过公式U c=E·e-t/τ，计算出时间常数为132.73s。

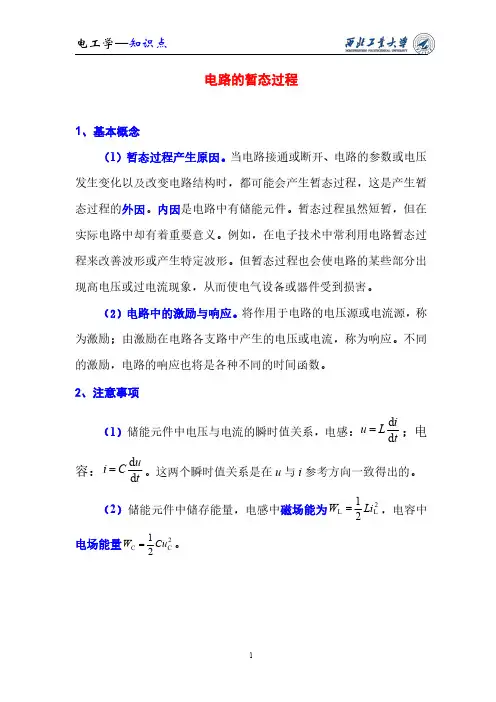

电工学━
知识点
1电路的暂态过程
1、基本概念
（1）暂态过程产生原因。
当电路接通或断开、电路的参数或电压发生变化以及改变电路结构时，都可能会产生暂态过程，这是产生暂态过程的外因。
内因是电路中有储能元件。
暂态过程虽然短暂，但在实际电路中却有着重要意义。
例如，在电子技术中常利用电路暂态过程来改善波形或产生特定波形。
但暂态过程也会使电路的某些部分出现高电压或过电流现象，从而使电气设备或器件受到损害。
（2）电路中的激励与响应。
将作用于电路的电压源或电流源，称为激励；由激励在电路各支路中产生的电压或电流，称为响应。
不同的激励，电路的响应也将是各种不同的时间函数。
2、注意事项（1）储能元件中电压与电流的瞬时值关系，电感：t
i L u d d =；电容：t u C i d d =。
这两个瞬时值关系是在u 与i 参考方向一致得出的。
（2）储能元件中储存能量，电感中磁场能为2L L 21Li W =
，电容中电场能量2C C 2
1
Cu W =。

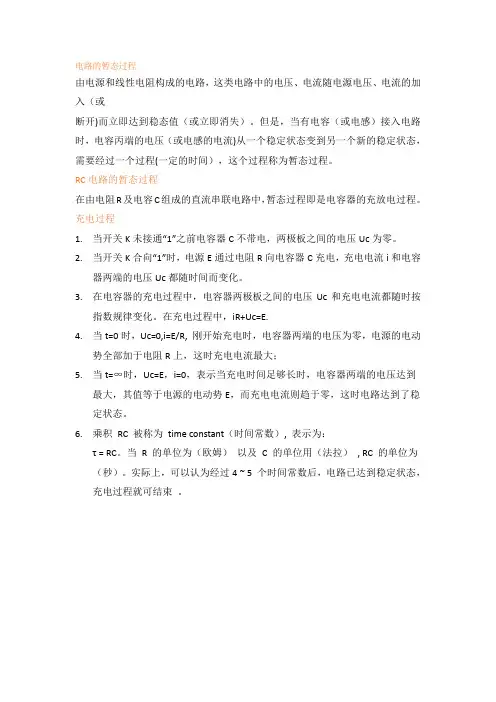

电路的暂态过程由电源和线性电阻构成的电路，这类电路中的电压、电流随电源电压、电流的加入（或断开)而立即达到稳态值（或立即消失）。
但是，当有电容（或电感）接入电路时，电容丙端的电压（或电感的电流)从一个稳定状态变到另一个新的稳定状态，需要经过一个过程(一定的时间），这个过程称为暂态过程。
RC电路的暂态过程在由电阻R及电容C组成的直流串联电路中，暂态过程即是电容器的充放电过程。
充电过程1.当开关K未接通“1”之前电容器C不带电，两极板之间的电压Uc为零。
2.当开关K合向“1”时，电源E通过电阻R向电容器C充电，充电电流i和电容器两端的电压Uc都随时间而变化。
3.在电容器的充电过程中，电容器两极板之间的电压Uc和充电电流都随时按指数规律变化。
在充电过程中，iR+Uc=E.4.当t=0时，Uc=0,i=E/R, 刚开始充电时，电容器两端的电压为零，电源的电动势全部加于电阻R上，这时充电电流最大；5.当t=∞时，Uc=E，i=0，表示当充电时间足够长时，电容器两端的电压达到最大，其值等于电源的电动势E，而充电电流则趋于零，这时电路达到了稳定状态。
6.乘积RC 被称为time constant（时间常数）, 表示为：τ = RC。
当R 的单位为（欧姆）以及C 的单位用（法拉）, RC 的单位为（秒）。
实际上，可以认为经过4 ~ 5 个时间常数后，电路已达到稳定状态，充电过程就可结束。
7.当充电时间t=RC时，电容器两端的电压Uc和充电电流i分别为Uc=E(1-e-1)=0.63E,i= E/R(e-1)=0.37E/R放电过程1.图1-11中的电容器充电达到稳态后，如果将开关K合向“2”的位置，则电容器C将通过电阻R放电，RC电路进入放电暂态过程，这时电阻R上的电压降iR等于电容器两端的电压uc，即iR=uc2.根据初始条件t=0时，u=E，解方程得出电容器放电时两端的电压和放电电流分别是：Uc=Ee-t/RC, i=E/Re-1/RCRL电路的暂态过程暂态电路小结正弦交流电的三要素正弦电流的波形i=I m sin（ωt+φi）,u=U m sin（ωt+φu）式中Im——幅值；φ——初相位；ω——角频率。
