现浇箱梁满堂支架方案设计

现浇箱梁满堂支架方案设计

1.工程概况 (1)2.编制依据 (1)3.模板（支架）、脚手架方案设计 (1)4.模板（支架）、脚手架安装及拆除 (3)4.1工艺流程 (5)4.2施工前准备工作 (6)4.3支架搭设及模板安装操作要求 (6)4.3.1模板支架搭设操作要求 (6)4.3.2扣件安装操作要求 (7)4.3.3作业层、斜道的栏杆和挡脚板搭设操作要求 (7)4.3.4脚手板铺设操作要求 (7)4.3.5模板安装操作要求 (7)4.4模板及支架拆除操作要求 (8)4.4.1模板拆除操作要求 (8)4.4.2模板支架拆除前的准备 (8)4.4.3模板支架拆除时的操作要求 (9)4.4.4模板支架卸料时的操作要求 (9)5.施工计划 (9)5.1施工进度计划 (9)5.2劳动力计划 (9)6.施工管理网络 (10)6.1项目管理班子 (10)6.2项目质量管理体系 (10)6.3项目安全管理体系 (10)6.4项目文明施工管理体系 (10)7.质量管理及检查验收 (10)7.1验收依据 (10)7.2材料质量要求 (10)7.2.1钢管 (10)7.2.2模板 (11)7.2.3扣件 (11)7.3模板支架使用中应定期检查项目 (11)8.安全保证措施 (12)8.1专项安全保证措施 (12)8.1.1内业资料 (12)8.1.2模板及支架施工前的安全准备 (12)8.1.3模板及支架的安装与搭设过程中的安全规定 (13)8.1.4吊运模板时的安全规定 (13)8.1.5工地临时用电线路的架设及模板支架接地、避雷措施 (14)8.1.6模板支架使用期间的安全规定 (14)8.1.7拆模时的安全规定 (14)8.2应急预案 (15)8.2.1突发事件应急小组 (15)8.2.2突发事件预防及处理 (15)9.箱梁支架超载预压.................. 错误！未定义书签。

9.1支架预压要求 (3)9.2支架预压步骤 (3)9.2.1支架预压方式 (3)9.2.2沉降观测点的设置 (4)10.桥箱梁模板、支架计算 (17)10.1箱梁底板模板计算 (17)10.1.1箱梁底板厚400mm (18)10.1.2箱梁底板厚230mm (24)10.2箱梁腹板模板支架计算 (29)10.2.1腹板厚450mm 腹板高1810mm (29)10.2.2腹板厚250mm 腹板高1410mm. (34)10.3腹板墙模板计算 (34)10.3.1腹板墙模板基本参数 (34)10.3.2腹板墙模板荷载标准值计算 (35)10.3.3腹板墙模板面板计算 (35)10.3.4腹板墙模板竖向楞计算 (37)10.3.5腹板墙模板横向钢楞计算 (38)10.3.6腹板墙模板对拉螺栓计算 (40)10.4支座处底板模板计算 (40)10.4.1 箱梁底板厚400mm (41)10.5地基承载力计算 (45)1.工程概况2.编制依据1)JGJ130- 2001 建筑施工扣件式钢管脚手架安全技术规范2)DG/TJ-016-2004 钢管扣件水平模板的支撑系统安全技术规程3) JGJ80-91 建筑施工咼处作业安全技术规范4) GB50204-2002 混凝土结构工程施工质量验收规范5) JGJT 194-2009 钢管满堂支架预压技术规程5）本工程相关设计施工图3.箱梁梁底模板支架体系设计原则3.1地基处理由于本工程所处区域为崇明冲积平原，区域原状土均为软弱土质，且其中 3 座拟建桥梁位于现状河道位置，在桥梁施工之前，必须对桥梁施工区域地基进行处理，满足施工要求。

桥梁现浇支架施工技术PPT课件

桥梁现浇支架施工技术PPT课件
第1页/共27页
一、现行主要技术规范及标准
《钢管满堂支架预压技术规程》（JGJ/T194-2009） 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91） 《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008） 《建筑施工门式钢管脚手架安全技术规范》 (JGJ128-2010) 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91）
一、现行主要技术规范及标准
《建筑结构荷载规范》（GB50009-2012） 《钢结构设计规范》（GB50017-2003） 《钢结构工程施工规范》（GB50755-2012） 《钢结构焊接规范》（GB50755-2011） 《混凝土结构工程施工规范》（GB50666-2011） 《混凝土结构设计规范》（GB50010-2010） 《建筑地基基础设计规范》（GB50007-2011） 《生产过程危险和有害因素分类与代码》（GB/T13861-2009） 《生产经营单位安全生产事故应急预案编制导则》（AQ/T 9002—2006）
5第5页/共27页三、支架施工控制要素及检算 方法
2、支架检算
（1）荷载指定
荷载效应组合 计算项目
荷载组合
立杆承载力计算
6
连墙件承载力计算
斜杆和连接扣件承载力计算
第6页/共27页
三、支架施工控制要素及检算方法－满 堂支架
（2）检算 模板支撑架结构验算内容包括：
➢ Ⅰ、最不利单肢立杆轴向承载力验算

现浇箱梁支架施工设计

现浇箱梁支架施工设计

单片贝雷片惯性矩：I=250497.2cm4。
（2）贝雷片的容许内力
单片贝雷片强度设计值按照《装配式钢桥多用途使用手册》取值如下：
16Mn 钢弹性模量 E=2.1×105MPa；容许应力弯曲应力[σ]=273MPa；剪应力
[τ]=208MPa；
贝雷梁片允许弯矩[M]=788.2 kN·m；允许剪力[Q]=245.2kN。
b、刚度验算
强度满足要求
查“荷载与结构静力计算表”得三跨连续梁挠度系数 Kω=0.677
wmax = Kwql4 100EI
=0.677×20.52×0.94/[100×9×106×(3.375×10-5)] =0.48×10-3m ＜L/400=0.9/400=2.25×10-3m 刚度满足要求
（4）梁端底板及箱梁腹板
（3）钢管桩：φ630mm，δ＝8mm。
（4）型钢材料的力学几何性质
本现浇梁侧模支架设计使用的型钢均为热轧普通工字钢或热轧普通槽钢及碗
扣式钢管支架，材质均为 A3 钢。
（5）热轧普通工字钢截面特征表如表 3.1 所示
表 3.1 工字钢截面特征表
型号
截面积 每延米重 截面抵抗 截面惯性 轴向容许 弹性模量

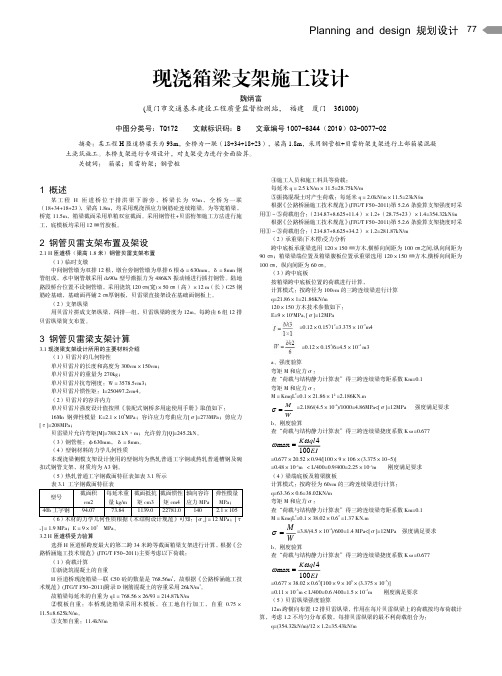

Planning and design 规划设计 77
现浇箱梁支架施工设计
魏炳富 (厦门市交通基本建设工程质量监督检测站， 福建 厦门 361000)
中图分类号：TQ172 文献标识码：B 文章编号 1007-6344（2019）03-0077-02
摘要：某工程 H 匝道桥梁长为 93m，全桥为一联（18+34+18+23），梁高 1.8m，采用钢管桩+贝雷桁架支架进行上部箱梁混凝 土浇筑施工。本桥支架进行专项设计，对支架受力进行全面验算。

现浇预应力箱梁(支架法)

现浇预应力箱梁(支架法)

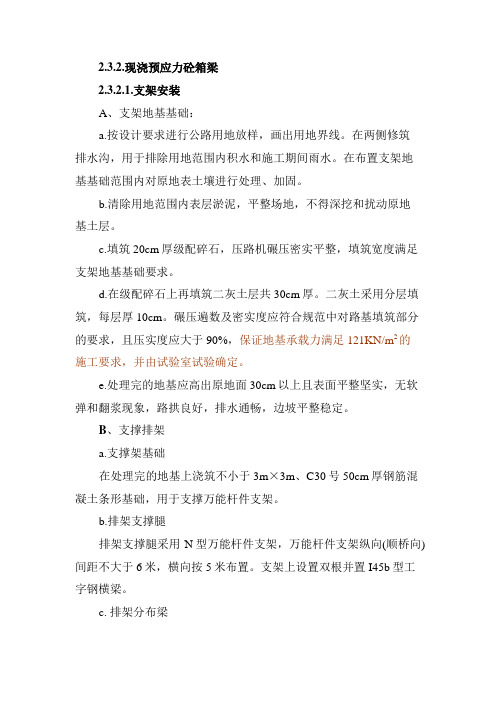

2.3.2.现浇预应力砼箱梁2.3.2.1.支架安装A、支架地基基础：a.按设计要求进行公路用地放样，画出用地界线。

在两侧修筑排水沟，用于排除用地范围内积水和施工期间雨水。

在布置支架地基基础范围内对原地表土壤进行处理、加固。

b.清除用地范围内表层淤泥，平整场地，不得深挖和扰动原地基土层。

c.填筑20cm厚级配碎石，压路机碾压密实平整，填筑宽度满足支架地基基础要求。

d.在级配碎石上再填筑二灰土层共30cm厚。

二灰土采用分层填筑，每层厚10cm。

碾压遍数及密实度应符合规范中对路基填筑部分的要求，且压实度应大于90%，保证地基承载力满足121KN/m2的施工要求，并由试验室试验确定。

e.处理完的地基应高出原地面30cm以上且表面平整坚实，无软弹和翻浆现象，路拱良好，排水通畅，边坡平整稳定。

B、支撑排架a.支撑架基础在处理完的地基上浇筑不小于3m×3m、C30号50cm厚钢筋混凝土条形基础，用于支撑万能杆件支架。

b.排架支撑腿排架支撑腿采用N型万能杆件支架，万能杆件支架纵向(顺桥向)间距不大于6米，横向按5米布置。

支架上设置双根并置I45b型工字钢横梁。

c. 排架分布梁排架分布梁采用I45b型工字钢，每根长度12米，横向布置间距1.5米，架设在万能杆件支架上，支撑间距纵向6米。

C.箱梁底模板a.模板底分布木棱顺工字钢横向铺设200mm×200mm方木，间距1米；横向工字钢铺设10cm×10cm木方，间距1米。

b.模板箱梁底模：在底模木棱上铺设大块钢模板，板缝处粘贴不干胶带防止漏浆。

外侧模：采用定型钢模板。

箱梁内模：采用木模制造。

模板、排架的强度和刚度均要符合施工要求。

模板施工时对整个桥型及高程进行准确放线测量，以保证成型砼的位置及高程准确，模板安装时位置必须准确，模板板面之间必须平整，接缝严密，防止出现漏浆现象，支模时在转角及边线处线条必须流畅，以保证结构外露面美观，模板安装时，接缝处必须严密，同时在模板底部设边肋及加强肋，使模板成为一个整体。

现浇梁支架计算

现浇梁支架计算

现浇梁支架计算福建省古武高速公路工程A1标段福建省古武高速公路工程十方互通A匝道桥上部现浇箱梁计算书中铁十七局集团有限公司古武高速公路A1标项目部2021.05.28- 1 -福建省古武高速公路工程A1标段古武高速公路工程A1合同段现浇箱梁支架设计方案一、工程概况A匝道桥全桥长度为310 米，桥型布置为为4×30+3×30+3×31m预应力连续箱梁，全桥共计三联，本桥平面位于Ls=67.22mR=180m的左偏曲线、Ls=62.5m R=360m的缓和曲线上，纵面位于R=2600m的凸曲线，及i=1.434%下坡路段上。

下部构造采用柱式墩、薄壁墩、桩基础；桥台采用肋式桥台、桩基础。

箱梁为单箱双室结构，上部构造施工时，先浇注第二联3×30m，采用单端张拉的施工方法，然后依次浇注第三联、第二联。

全桥现浇梁共有C50砼2623.2m3。

二、设计依据1．福建省十方至东留段高速公路施工图设计；2．中华人民共和国交通部部标准《公路桥涵设计通用规范JTG D60-2021》； 3．中华人民共和国交通部部标准《公路桥涵结构及木结构设计规范》JTJ025-86； 4．中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》（JTJ024－85）； 5. 中华人民共和国国家标准《钢结构设计规范》(GB50017-2021)； 6. 中华人民共和国交通部战备办《装备式公路钢桥使用手册》； 7．人民交通出版社《路桥施工计算手册》8．中华人民共和国交通部部标准《公路桥涵施工技术规范》JTJ041-2000。

第一部分：现浇梁支架结构设计及验算- 2 -福建省古武高速公路工程A1标段一、十方枢纽互通A匝道桥第二、三联现浇梁支架结构设计及验算（一）、支架结构设计十方枢纽互通A匝道桥现浇梁采用梁柱式支架，贝雷片作支架纵梁，钢管墩作临时支墩，钢筋混凝土扩大基础。

由于第二联第1跨具有代表性，因此我们取支架第二联第1跨（4#～5#墩）计算受力。

支架现浇梁ppt课件

支架现浇梁ppt课件

施
④ 振捣砼时产生的荷载：2.0KN/㎡
工
⑤ 人员机具荷载：1kN/㎡
设
计
7
四 支架计算
① 强度检算：支架各构件按其计算图式进行强度计算，容许应 力可按临时结构予以提高。
② 挠度验算：ψ≤l/400
③ 预拱度计算：包括梁体自重所产生的挠度、支架受荷载后产 生的弹性变形和非弹性变形、支架基础的沉降量等。
支架现浇梁施工技术总结
中铁十一局集团湖北城际指挥部
1
一 工程概况
二 施工设计
三施工工艺
目
四 常见问题处理
录
2
武咸城际铁路是沟通城市圈中心城市武汉与鄂中南地区之
间的重要运输通道，鄂中南地区人口密集、资源丰富，是武汉
城市圈实施“两型社会”建设的主要地区之一。温泉特大桥
56#-71#墩全部为支架现浇梁。支架现浇梁孔跨布置：3-32m
施 工
5.梁底模及支架卸载顺序，严格按照从梁体挠度最大处支 架节点开始，逐步卸落相邻节点，当达到一定卸落量后，支架 方可脱落梁体。
工
总之：
艺
1.支架的预压重（模拟实际梁重分布）；
2.钢筋绑扎、混凝土的浇筑（泵送混凝土距离不宜太长）；
3.养生（高空作业）；
4.张拉（高空作业）；
5.支架拆除（支架太大易造成拆除困难）等。
箱梁+1-24m箱梁+7-32m箱梁+1-24m箱梁+3-32m箱梁。
工 程 概 况
双线预应力混凝土简支箱梁长32.6m、24.6m（含两侧梁 端至边支座中心各0.75m）。梁体为单箱双室、等高度结构， 防撞墙内侧宽度9m。线路中心至挡砟墙内侧2.2m，人行道栏 杆内侧净宽12.1m，梁顶面面宽12.2m，顶板厚度29cm、腹

现浇箱梁施工ppt


《中华人民共和国刑法》第134条明文规定： 重大责任事故罪，是指在生产、作业中违反有关 安全管理的规定，因而发生重大伤亡事故或者造 成其他严重后果的，处三年以下有期徒刑或者拘 役；情节特别恶劣的，处三年以上七年以下有期 徒刑。 强令他人违章冒险作业，因而发生重大 伤亡事故或者造成其他严重后果的，处五年以下 有期徒刑或者拘役；情节特别恶劣的，处五年以 上有期徒刑。
无纵向剪力撑
支撑立杆的轴向应力验算 立杆 立杆的稳定性验算 立杆下混凝土抗压强度验算 线性荷载强度验算 （也叫容许应力验算） 挠度验算
模板 木方
首先，先明确以下几个概念（见下图）：
下面，我以宁常高速公路跨线桥工 程为例，介绍一下现浇箱梁支架设计与 验算： 该桥为20+4×25+20m预应力砼连续 箱梁 ，施工过程中分二次浇筑，箱梁支 撑体系采用碗扣支架支撑，模板为竹胶 板，芯模为硬质胶合板。纵方采用 10×15cm松木方，横方采用10×10cm 松木方。
（3）横隔梁处支架横向间距90cm，纵向间距60cm，步距 120cm；翼缘板处横向间距120cm，纵向间距60cm，最大 步距120cm。 现对模板、支架的内力做验算，计算过程中相关数据、 荷载组合和计算公式依据《建筑施工碗口钢管脚手架安 全技术规程》、《路桥施工计算手册采用》要求。 一、横隔梁处验算截面荷载计算 横隔梁端头部位最不利断面形式可按下图考虑：
可以明确的告诉大家：由于计算失误导致支架倒塌从而 造成作业人员死亡的，属于重大责任事故罪，相关责任人将 依法受到严惩。
为此，我们各层级技术人员必须高度重视支架计算 的严谨性和重要性，因为我们笔下的一个疏忽往往丢失 的就是几条生命！
2011年12月14日 ，四川省成都市三环 路成彭立交桥支架倒 塌，造成1死4重伤。

现浇箱梁施工培训课件


张拉、压浆、封锚
• 梁体混凝土强度达到设计规定的张拉强度和弹性 模量（以梁体同条件养生的试件为准）。设计未 规定时按施工规范的要求不低于设计强度的75%。
• 预应力筋张拉采用双控，即以张拉力控制为主， 以伸长值作为校核。实测伸长值与理论伸长值的 误差不得超过规范要求的±6%或设计要求。
• 张拉程序按技术规范的要求进行，一般为0 初 应力 σcon（控制应力） 持荷2min锚固。
• 压浆完成后，应将锚具周围冲洗干净并凿毛，设置钢筋网，浇筑封锚混 凝土。
油表读数、实际伸长 量的计算
1 由检定结果显示的回归方 程分别计算出初始应力 （一般为10% σcon）、20% σcon、100% σcon所对应的油 表读数。（如果千斤顶行 程小于钢绞线伸长量，则 还需计算出50% σcon所对应 的油表读数）。
注：对于曲线筋应将曲线段和 直线段从切点分开，分别计算 其伸长量，最后总伸长量由各 段累加得出。
预应力张拉
压浆及封锚
1 压浆时，每一工作班应 制取不小于3组尺寸为 40mm×40mm×160mm 的试件，标准养护48d， 进行抗压试验和抗折强 度试验，作为质量评定 的依据。
2 压浆完成后，应及时对 锚固端按设计要求进行 封闭保护或防腐处理， 需要封锚的锚具，应在 压浆完成后对梁端混凝 土凿毛并将其周围冲洗 干净，设置钢筋网浇筑 封锚混凝土。
全站仪或经纬仪：3处 水准仪：检查3---5处
尺量：没跨检查1—3个 断面
支架搭设
• 支架的总体构造和细部构造均应设置成几何不变体。
• 根据支架所承受的实际荷载选择立杆的间距和步距，并通 过计算确保支架的强度、刚度、稳定性满足要求。
• 立杆底部设置可调底座或固定底座，底层纵横向水平杆作 为扫地杆时，距离地面的高度应小于或等于350mm。立杆 上端包括可调螺杆伸出顶层水平杆的长度不应大于0.7m。

现浇箱梁支撑架设计

现浇箱梁施工方案一、支架一般要求在混凝土浇注之前对模板及支架进行预压，以减少模板支架结点处的变形及地基下沉，预压荷载相当于箱梁结构自重的100％。

支架跨中按设计图纸要求设置预拱度。

待箱梁混凝土强度达到36Mpa以上时方可拆卸支架。

二、支撑架荷载计算采用碗扣型钢管支撑架，立杆与横杆的长短尺寸统一。

1、不利位置处单位面积混凝土重量（翼缘板混凝土中均考虑在底板受力范围内）跨中：18.6KN/m2支点：23.45KN/m2（没有考虑墩身承受部分）2、每平方米模板重量底模木方10×12cm计2根：0.1×0.12×2×641=15.38Kg 木方10×10计3根：0.1×0.1×3×641=19.23Kg底板：153.8Kg/平方米（估）侧模钢板：3.63×1×0.005×7850=142.478Kg5×5角钢：2.925×3.509×2=17.895Kg6.3槽钢：（1.8×2＋3.63×2）×6.634=72.045Kg芯模： 47.1Kg/平方米（估）共计模板每平方米重为：420.82Kg支撑架荷载及立杆支撑面积二、组架构造的选择考虑到行距与株距的均匀性及安全性，支点处（墩身两侧各5米或肋板内侧5米）加密0.9×0.6米，中间部位横杆平面布置为0.9×0.9米，翼缘板处可选用1.2×1.2米。

三、组架方法1、基础处理现浇箱梁支架体系关键部位是桥下基础处理，施工中根据实际情况采取相应的措施来强化地基。

根据桥位土质情况，选用以下基底处理方案：首先，清除桥位内的淤泥和软弱层，用推土机推平，在现浇箱梁边界四周挖排水沟，挖出的土方平摊在桥位处。

用18-21吨光轮压路机（或18J振动压路机）碾压1-2遍，碾压过程中，发现软弹、翻浆现象，必须将软弹、翻浆处土方挖除并换填，在没有软弹、翻浆现象后，选用以下任意一方案进行基底处理：1）粘土多，在其上掺5%白灰进行翻拌，厚度不小于20cm，碾压合格，压实度不小于90%。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

横桥向断面布置
立面布置 跨中间距为90cm间距，中横梁和端横梁处间距60cm间距。
2.4结构验算 （1）模板、主、次龙骨的强度、刚度； （2）立杆稳定承载力。 （3）架体抗倾覆能力。 （4）地基承载力
2.5绘制施工图以及编制计算书 （1）如果2.4验算合格，则方案确定，绘制最终施工图以及编制 计算书； （2）如果2.4验算不合格，修改方案，重新进行验算，直至验算 合格。方案确定，绘制最终施工图以及编制计算书；
μs-- 风荷载体型系数：取值为0.2。 μs=μst*（1-ηn）/（1-η）=1.52 挡风系数ψ0=A1/A0=（48*1200+48*900）/（1200*900）=0.093，η=0.97 单排架体型系数μst=1.2ψ0=0.1
2、模板验算 模板采用12mm厚竹胶板。（抗弯强度设计值fm=15MPa，弹性模量 E=9*103MPa），直接搁置在100*100mm方木上，方木中到中间距为 20cm。 ①强度计算 可取受力计算简图为三跨连续梁受均布荷载作用。取1m宽度进行计算。 M=0.1ql²=0.1*71.2*0.2²=0.28 kN·m σ=M/W=0.28*106/37500=7.5MPa 板的强度为抗弯控制，一般无需进行抗剪验算，强度满足要求。 ②刚度验算 f=0.667ql4/100EI=0.667*59*2004/（100*9000*281250）=0.25mm＜ L/400=0.5mm 满足要求
现浇箱梁支架方案设计简述
马晓平
目录 一、支架的作用、分类及相关基础知识 二、满堂支架的设计步骤 三、满堂支架的设计案例
一、支架的作用、分类及相关基础知识 1.1支架的作用
（1）传递主要竖向荷载至可靠地地基或永久结构表面
主要竖向荷载包括箱梁结构自重、模板荷载、施工人员、施工机具、雪荷载 等；有时候为了节约成本，会将支架落于承台上。
3.2布置架体并绘制初步方案图 腹板位置厚度2.2m，砼荷载2.2*25=55kN/㎡ 箱体顶底板位置砼厚度0.25+0.25=0.5m，砼荷载0.5*25=12.5 kN/㎡ 翼缘板位置砼平均厚度0.315m，没平方米砼重量0.315*25=7.9 55kN/㎡ 依据经验，所有荷载设计值暂按照1.4倍砼重估计，则 各部位总荷载设计值初步估算为： 腹板位置：1.4*55=77 kN/㎡ 箱体顶底板位置：1.4*12.5=17.5 kN/㎡ 翼缘板位置：1.4*7.9=11.1 kN/㎡
立杆稳定承载力满足要求
6、架体倾覆验算 《建筑施工脚手架安全技术统一标准》GB51210-2016
脚手架抗倾覆承载力郏县状态设计，应满足下列要求：
γ0M0=14.3 KN·M ≤133.5KN·M
取一排架体为研究对象，则：
M0=1.4*ωkLy*H²/2=1.4*0.21*0.9*10²/2=13KN·M Mr=0.5GB=0.5*21.6*12.3=186KN·m
Q5=4*44*h/Lx*w*Ly*h=4*4*tan45°*0.21*0.9*1.2=3.6KN 不组合风荷载时单肢立杆轴向力：
N=[1.2*(Q1+Q2)+1.4(Q3+Q4)]*Lx*Ly=71.2*0.3*0.9=19.2KN＜33.6KN 组合风荷载时单肢立杆轴向力：
N=[1.2*(Q1+Q2)+0.9*1.4(Q3+Q4)]*Lx*Ly+Q5=70.9*0.3*0.9+3.6=22.7K N＜33.6KN
满堂架立杆纵距拟按照0.9m等间距排列，布距1.2m，则 根据荷载大小，各部位立杆横桥向间距布置为：
腹板位置不超过30/77/0.9=0.43m 箱梁顶底板位置不超过30/17.5/0.9=1.9m 翼缘板位置不超过30/11.1/0.9=2.7m
3.3结构验算
1、荷载计算
（1）模板系以及支撑架自重标准值：模板系（含龙骨）重量可偏不 利的取2kN/㎡，规范规定10m以下支撑架可不计算架体自重，另外立杆 受力不利位置为顶部。因此本项目构件验算时不计架体自重。 模板以及支撑架自重标准值：Q1= 2kN/㎡。
（2）新浇筑砼自重标准值 腹板处（2.2m高），Q2= 2.2*25=55kN/㎡。 箱梁顶底板处（0.5m高），Q2= 0.5*25=12.5kN/㎡。 （3）施工人员及设备荷载标准值：Q3=1kN/㎡。 （4）浇筑和振捣砼荷载标准值：Q4=1kN/㎡。
3.3结构验算
1、荷载计算
（5）箱梁竖向荷载设计值及标准值： 腹板处荷载标准值Qk=Q1+Q2+Q3+Q4=59kPa 腹板处荷载设计值Qd=1.2（Q1+Q2）+1.4（Q3+Q4）=71.2kPa 箱体顶底板处荷载标准值Qk=Q1+Q2+Q3+Q4=16.5kPa 箱体顶荷载设计值Qd=1.2（Q1+Q2）+1.4（Q3+Q4）=20.2kPa
1.3.1碗扣式支架
立杆节点间距为0.6m的倍数 横杆长度为0.3m的倍数，长度一 般为0.3-1.5m之间 横杆长度为0.3m的倍数
连接前
连接后
1.3.3盘扣式支架
特点：三种支撑架中承载力最大； 立杆为60mm*3.2mm Q345材质，立杆节点模数为 0.5m，横杆模数为0.3m。 产品表面经热镀锌处理，有效的 保证了保证了产品不因生锈而降 低承载力，产品质量高。
3、次龙骨验算 ①强度验算 按照三跨连续梁计算，跨度0.9m，腹板位置次龙骨方木间距0.2m： M=0.1ql²=0.1*（71.2*0.2）*0.9²=1.15kN·m 剪力V=0.6ql=0.6*（71.2*0.2）*0.9=7.7KN 弯应力σ=M/W=1.15*106/166666.7=6.9MPa 剪应力τ=1.5V/A=1.5*7.7*1000/100²=1.2Mpa＜1.4MPa 强度满足要求 ②刚度验算，剪刀撑竖向 f=0.667ql4/100EI=0.667*59*0.2*9004/（100*9000*0.08333*108） =0.7mm＜L/400=2.25mm 刚度满足要求
4、主龙骨验算 仍按照三跨连续梁计算，拟采用型钢工10，计算方法参考次龙骨，过程略， 结果如下：
强度及刚度均满足要求。
5、立杆稳定承载力验算 单根立杆稳定性按下式计算 N=φAf=0.386*424*205=33.6KN A——立杆横截面积；按照ψ48*3,424mm2； φ——轴心受压杆件的稳定系数，由长细比λ查《GB50017-2017钢结构 设计规范》附录D得到，φ=386 f——材料抗压强度设计值，f=205MPa。 立杆长度计算L0=h+2a=1.2+2*0.45=2.1m 长细比λ= L0/ i=210/1.58=132.9 风荷载产生的附加轴向力： 单个节点h/Lx*w*Ly*h，剪刀撑竖向共2层，角度45°，架体每5个纵距 布置一道横向剪刀撑。
（6）风荷载计算 （4.3.1条）
Wk=0.7μzμsWo=0.7×1.00×1.52×0.2=0.21kN/m2； 其中
w0-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2012)取 0.3kN/m2；
μz-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2012) 取 1.00；
（1）所浇筑的梁体高度；（2）现有的材料；（3）本地区的特 殊性；（4）施工进度；（5）经济性。
支架种类 扣件 碗扣 盘扣
一般情况适用梁高 1.5m以下 2.5m以下 6m以下
施工速度 最慢
最快
经济成本 最高
2.3布置架体并绘制初步方案图 （1）计算浇筑梁体时支撑架受到的荷载，初步估算时，总的荷载设 计值可以取1.4倍的砼重量； （2）初步布置架体，确定纵距横距。可以根据经验确定，一般情况， 满堂架单支立杆负担的设计荷载最大值不要超过：对于盘扣架，6-8 吨，对于碗扣架，3吨左右，对于扣件架，1-1.2吨左右。 （3）布置架体时为搭设方便，对于同种梁体，满堂架立杆间距沿横 桥向间距不同（腹板处较密），沿顺桥向间距相同为宜。
三、满堂支架设计案例 3.1项目概况 3.2布置架体并绘制初步方案图 3.3结构验算
3.1项目概况
某工程等截面连续梁桥，单跨跨度35m，箱梁截面尺寸如下图， 下方为粘土，压实后地基承载力特征值可达100kPa，梁底至地面高度 为10m，桥下无通行要求，经讨论拟选用碗扣架，模板拟采用1.5cm 厚竹胶板，项目地点位于云南，周围房屋比较稀疏。
（2）承受次要的水平荷载，如风荷载、水流力。
1.2支架的分类
支架
满堂架 少支架 悬空支架
扣件式 碗扣式 盘扣式
1.3满堂支架介绍 1.3.1扣件式支架
横距：相邻的立杆横桥向间距 纵距：相邻的立杆纵桥向间距 布距：相邻水平杆竖向间距 扣件式杆件间距通常为0.3m倍 数，剪刀撑设置密度通常为4-5 跨设置一道，剪刀撑角度一般 为45°-60°之间
1.4少支架介绍
受力体系为 钢管立柱+贝雷梁； 一般情况下等截面箱 梁无需采用上部满堂 支撑架，当梁体为变 截面梁，为了调整标 高，卸载方便，才会 在少支架上设置满堂 支架；少支架钢管通 常为630或820或更 大型号，贝雷梁跨度 一般情况下选择6m、 9m、12m或15m。
脚手管 分配梁 贝雷梁 主横梁 桩间联系 钢管桩
当箱梁为等截面，少支架上部没有设置满堂架的情况下，需要考虑设置卸荷装置，卸荷装置一 般有砂桶、落梁支座、楔形块等。
砂桶实物
落梁支座实物
条形混凝土扩大基础
振埋钢管桩基础
混凝土桩基础 根据地质条件也可选择碎石桩，CFG桩等
1.5 悬空支架
二、满堂支架的设计步骤
2.1 熟悉主桥图纸以及现场情况 2.2 选择支架的结构体系 2.3 布置架体并绘制初步方案图 2.4 结构验算 2.5 绘制施工图以及编制计算书
