城市垃圾处理课程设说明书课程设计任务书一、设计任务及目的1、任务：完成某市某区生活垃圾卫生填埋处理工艺方案设计。

2、目的：通过本课程设计，使学生掌握城市垃圾填埋工艺设计的一般方法，巩固教学中所学知识，并学会将书本知识与实际应用相结合。

二、设计规模服务人口30万人，现状垃圾产量1.0kg/d.人，垃圾容重量350kg/m3，服务年限大于 10年。

三、设计条件1、气象资料参考武汉市的资料（网上查询）。

2、填埋库区场址概况：填埋场库区周围汇水面积 0.5km2。

场底表土厚度0.8~4.8m 不等，平均2.2m。

土壤渗透系数为9*10-4m/s。

场址地下水稳定水位埋深0.8m。

3、填埋场5公里有城市污水处理场，紧挨填埋场有水、电源及公路。

四、设计工作量1、收集设计基础资料：根据规范要求进行。

2、确定处理工艺流程及填埋作业程序；计算库区总容量和填埋总量，服务年限。

3、填埋场主体工程工艺设计计算，计算主体设施的工艺参数，确定主要尺寸。

4、填埋场配套工程及辅助设施和设备的工艺布置。

5、垃圾填埋场平面布置、剖面及主要构筑物工艺图设计。

五、设计文件的编制1．设计小组垃圾填埋场设计计算说明书1份（不少于1万字）；2、图件每人2张；3、分工设计说明书每人一份。

3、设计成果除打印外，应交电子文件。

六、主要参考资料1、《城市生活垃圾卫生填埋技术规范》（CJJ17-2004）2.《城市生活垃圾卫生填埋处理工程项目建设标准》（建标[2001]101号）3、《厂矿道路设计规范》（GBJ22）4、《生活垃圾填埋污染控制标准》（GB 16889）5、《生活垃圾填埋场环境监测技术要求》GB/T 187726、《非织造复合土工膜》（GB/T 17642）7、《聚乙烯(ＰＥ) 土工膜防渗工程技术规范》(SL/T231-98)8、《土工合成材料应用技术规范》（GB 50290—98）9、《建筑设计防火规范》（GBJ 16—89）10、有关填埋场设计的论文著作七、课程设计成果要求(一)课程设计文本结构1．课程设计任务书2．课程设计题目、摘要、关键词3．课程设计目录4．课程设计正文：5．致谢6．附录7．参考文献8．设计图件(二)对以上内容的要求`1．1.2条的要求由指导教师把关。

一．工程概况1．项目背景随着经济的发展，人们生活消费水平的提高，城市的生活垃圾产生量日渐增加。

而目前市内还没有垃圾无害化处理的工程措施，基本上所有的垃圾都是简易堆放处理，没有进行无害化处理，其卫生要求远达不到环境法规的卫生标准.这些简易的垃圾堆放场已经造成一系列的环境污染问题.表现在：一，垃圾露天堆放,散发阵阵恶臭，污染大气环境,周围几平方公里的地方都可以闻到，严重影响景观。

二，垃圾无隔离措施，其产生的渗滤液污染地下水和周围的地表水，极大地威胁居民的健康。

三，污染周围的土壤,使土壤失去应有的功能.城市的经济持续增长，人口数量在上升,消费物品也在增加。

若不处理对垃圾无害化处理，将引发重大的灾难,故建立生活垃圾填埋场处理工程.2．工程设计的主要内容城市生活垃圾卫生填埋场处理工程设计的主要内容包括：总平面布置（选址和场区总体设计等等）,填埋工艺，防治工程,渗滤液收集导排工程，渗滤液处理工程，地下水、地表水导排处理工程，填埋气体收集与利用设计,环境监测设计，封场工程，辅助工程（如绿化、道路等)，设备选型，二次污染防治设计，经济分析等等.3．设计规模根据城市人口规模与人均垃圾生产量等因素，确定城市生活垃圾卫生填埋场处理起始规模为600吨/天.4．技术经济指标垃圾处理规模:21。

90万吨/年；填埋场库容：619。

32万米3；使用年限：2 1年；渗滤液处理规模:300吨/天；渗滤液处理标准：三类；调节池容积:20000米3；单位垃圾处理总成本:284.58万元/年；投资回收期:12。

95年二．总图布置1．选址此填埋场的选址经过从工程学、经济学、环境学、政策法规等方面的综合的缜密的考虑而选取的。

1）从经济学上看，此填埋场满足一定的库容量，能容纳600～1200t/d的垃圾处理量;附近有一大道,距市中心仅9。

87公里，场址交通方便,运距合理；场址周围有相当数量的土石料,用于天然防渗层和覆盖层的粘土等.2) 从工程学方面看，场地有适当的自然地形作为填埋空间其地形、地貌及土壤条件适当；天然地层渗透性系数达到10—7cm/s以下，并具有一定的厚度，其地质条件很好；场址蒸发量大于降水量，不位于台风经过的地区，其暴雨发生率也较低，位于大气混合扩散作用的下风向，即气象条件适当。

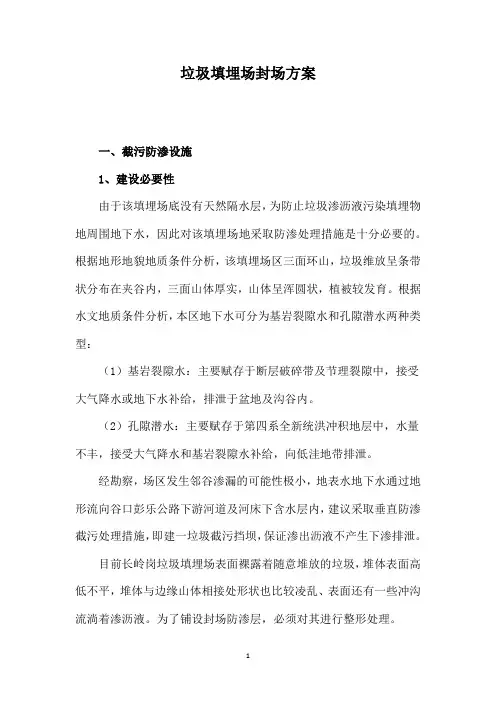

垃圾填埋场封场方案一、截污防渗设施1、建设必要性由于该填埋场底没有天然隔水层，为防止垃圾渗沥液污染填埋物地周围地下水，因此对该填埋场地采取防渗处理措施是十分必要的。

根据地形地貌地质条件分析，该填埋场区三面环山，垃圾维放呈条带状分布在夹谷内，三面山体厚实，山体呈浑圆状，植被较发育。

根据水文地质条件分析，本区地下水可分为基岩裂隙水和孔隙潜水两种类型：（1）基岩裂隙水：主要赋存于断层破碎带及节理裂隙中，接受大气降水或地下水补给，排泄于盆地及沟谷内。

（2）孔隙潜水：主要赋存于第四系全新统洪冲积地层中，水量不丰，接受大气降水和基岩裂隙水补给，向低洼地带排泄。

经勘察，场区发生邻谷渗漏的可能性极小，地表水地下水通过地形流向谷口彭乐公路下游河道及河床下含水层内，建议采取垂直防渗截污处理措施，即建一垃圾截污挡坝，保证渗出沥液不产生下渗排泄。

目前长岭岗垃圾填埋场表面裸露着随意堆放的垃圾，堆体表面高低不平，堆体与边缘山体相接处形状也比较凌乱、表面还有一些冲沟流淌着渗沥液。

为了铺设封场防渗层，必须对其进行整形处理。

首先清除表面植被，然后对于坡度大于1:3的边坡进行修整，并且为了施工锚固封场的防渗膜材，以及便于封场后的土地利用，在坡面设置了4m宽的平台，封场顶面设计坡度大于5%，坡向四周。

现状填埋场的土坝已经被垃圾掩埋，为了保证垃圾堆体的稳定性，同时为了阻止渗沥液乱流淌，在垃圾堆体下游建设一座垃圾拦挡堤，堤高5米，堤顶宽2米，长200米，就地取材采用石头水泥和黄沙筑堤，上游面设置土工膜防渗，与地基底部的帷幕防渗连成一个防渗整体，在防渗层上游设置鹅卵石渗沥液收集层。

堤下游采用干砌块石护坡。

A、截污挡坝工程设计为了有效地防止垃圾及渗沥液对场外造成污染，根据地形条件本工程在填坝区下游谷口处筑一条总长200m，顶宽3m，底宽5m，高8.5m （地下5m），深度直达地下基岩的垂直防渗截污挡坝，坝的两端分别延伸到山体中25m。

截污挡采用粘土心墙和帷幕灌浆防渗，要求坝体、坝基渗透系数K＜10－7cm/s，坝体设置放水洞；坝下建调节池。

城市生活垃圾填埋场终场覆盖与封场设计方案1.1终场覆盖的设计该垃圾填埋场设计使用年限为17年，覆盖在前面提到的日覆盖，而在十七年到期后进行终场覆盖。

最终覆盖层由上至下有三部分组成：上层为营养土层，压实厚度0.6m，中间层为自然土，压实厚度为0.3m，下层为粘土层（渗透系数≤10－7cm/s），压实厚度为0.6m；，其主要功能为防止植物根系穿透防渗层而导致渗水。

封场后顶面坡度为5%，以利于降雨的自然排出。

覆盖层由上至下有三部分组成：上层营养土层、中间自然土层、下层粘土层。

各层功能如下：（1）营养土层，用以种植草皮或浅根植物，设计采用压实厚度为0.6m的营养土层。

封场后顶面坡度为5%，以利于降雨的自然排出。

（2）粘土层，具有保护柔性土工膜不受植被根系、紫外线和其他有害因素的伤害作用。

设计采用渗透系数≤10－7cm/s，压实厚度为0.6m的粘土层。

（3）自然土层，为生态修复植物种植的基础层，其主要功能为防止植物根系穿透防渗层而导致渗水。

设计采用压实厚度为0.3m的自然土层。

1.1.1最终覆盖的组成填埋场的最终覆盖系统的主要组成有：表土层、保护层、排水层、屏障层和基础层、气体手集层。

卫生填埋场的最终覆盖一般为两层或三层。

特殊情况用五层。

（1）表土层表土层的作用是促进植物的生长并保护层屏障，通常由当地的土壤组成，一般厚度为150～600mm。

表土层能提供一定的持水能力，从个人消弱将于冲刷的能力。

防止长期的侵蚀。

表土层包括地表土、地表土以下的侵蚀控制材料、铺路、卵石材料。

（2）保护层它将深入覆盖层的水分储藏起来，直到地表水被蒸发或是被植物吸收利用；将垃圾和掘地动物以及植物的根系隔离开来；使人和垃圾的接触的可能性最小；保护层最常使用的材料是土壤、循环再生或再利用的废弃物以及带有土工布防渗层的卵石。

（3）屏障层屏障层被视为是最终覆盖系统中最为总要的组成。

屏障层使渗过覆盖系统的渗滤液最小化，其中还直接的作用是阻碍水分的渗过，间接作用是提高这两层的储水能力，并减少保护层和表土层被水分饱和的时间，使它们的侵蚀最小化从而提高边坡的稳定性。

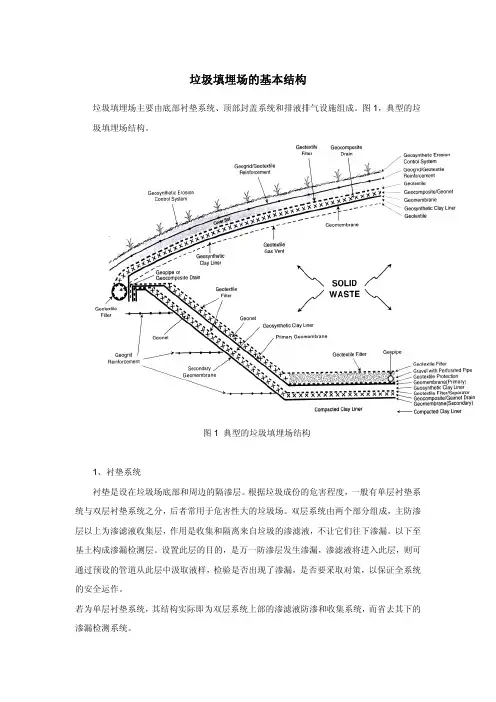

垃圾填埋场的基本结构垃圾填埋场主要由底部衬垫系统、顶部封盖系统和排液排气设施组成。

图1，典型的垃圾填埋场结构。

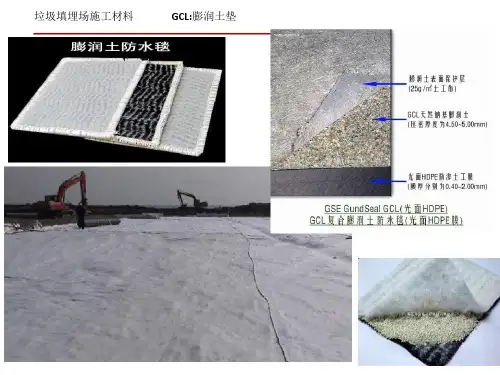

图1 典型的垃圾填埋场结构1、衬垫系统衬垫是设在垃圾场底部和周边的隔渗层。

根据垃圾成份的危害程度，一般有单层衬垫系统与双层衬垫系统之分，后者常用于危害性大的垃圾场。

双层系统由两个部分组成，主防渗层以上为渗滤液收集层，作用是收集和隔离来自垃圾的渗滤液，不让它们往下渗漏。

以下至基土构成渗漏检测层。

设置此层的目的，是万一防渗层发生渗漏，渗滤液将进入此层，则可通过预设的管道从此层中汲取液样，检验是否出现了渗漏，是否要采取对策，以保证全系统的安全运作。

若为单层衬垫系统，其结构实际即为双层系统上部的渗滤液防渗和收集系统，而省去其下的渗漏检测系统。

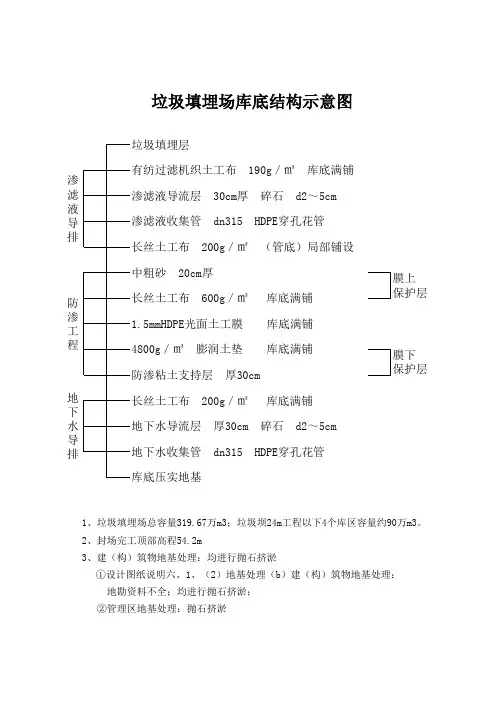

图2 衬垫系统结构2、封盖系统无论是危险性垃圾或城市固体垃圾，封盖系统的结构基本相同。

从地面向下各分层的材料与功能如下：①为耕植土层，厚60cm，生长植被，表面坡度最终应达3~5%，以利排水；②为滤层，一般为无纺土工织物，用于防止其上的土粒侵入下卧的排水层而使之失效；③为排水层，要求其渗透系数不小于1×10-2cm/s，也可以是渗透性等效的其它排水材料，如土工网，通过它排除从上面的来水量；④为防渗层，一般可用土工膜，尽量防止水分入渗；⑤与④构成复合防渗层，可以是厚60cm的渗透系数不大于1×10-7cm/s的压实性粘土，或其它低渗透性材料；⑥为填埋的垃圾。

GT图3 典型的封场结构3、排液和排气的设施1）排液、检测系统汇集于收集层的渗滤也需定时排出，检漏层的渗液需定时检查，为此要设置必要的设施。

一般要求为：（1）检测系统必须设在垃圾堆积区的最低高程处，要装置测渗计和竖管；（2）为防止收集层中收集管被铁质、碳酸盐或结垢物质所堵塞，最好设置清洗管，采用高压水冲，有时加入一些弱盐酸；（3）收集管等的尺寸应根据水量平衡计算确定；（4）防渗衬垫上的渗滤液最高水头不得大于30cm；（5）收集管材料要耐化学和生物破坏，管外包以反滤材料，如土工织物。

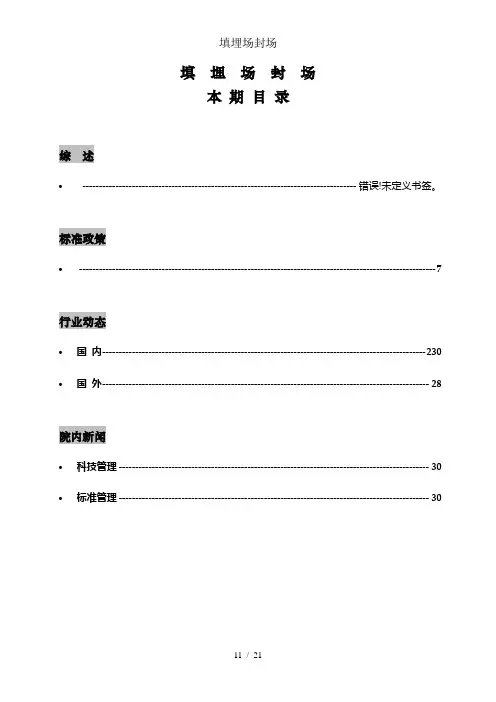

填埋场封场本期目录综述•----------------------------------------------------------------------------------- 错误!未定义书签。

标准政策• ------------------------------------------------------------------------------------------------------------ 7 行业动态•国内-------------------------------------------------------------------------------------------------- 230 •国外--------------------------------------------------------------------------------------------------- 28 院内新闻•科技管理 ---------------------------------------------------------------------------------------------- 30 •标准管理 ---------------------------------------------------------------------------------------------- 30综述我国生活垃圾卫生填埋场始建于20 世纪90年代，早期建设的生活卫生填埋场垃圾填埋设计年限都在10年以上，目前，大部分填埋场库容已趋于饱和，需要进行封场处理和处置。

为了规范封场工程，实现安全稳定、生态恢复、土地利用、保护环境，住建部于2007年1月17日颁布了《生活垃圾卫生填埋场封场技术规程》（CJJ 112-2007），为生活垃圾卫生填埋场封场设计提供了设计依据。

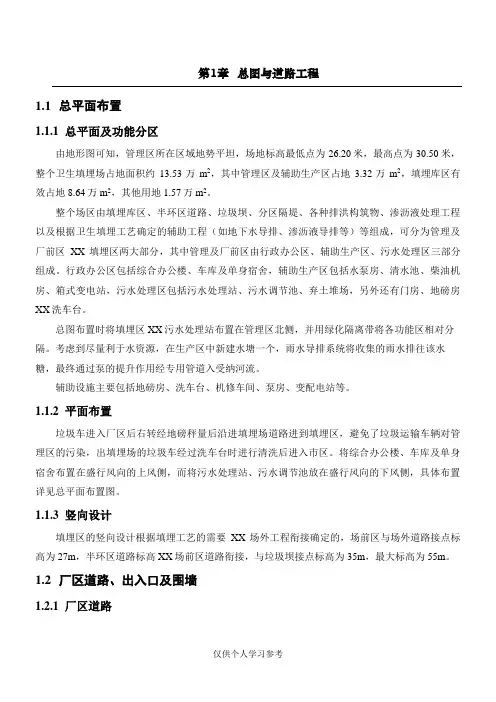

第1章总图与道路工程1.1 总平面布置1.1.1 总平面及功能分区由地形图可知，管理区所在区域地势平坦，场地标高最低点为26.20米，最高点为30.50米，整个卫生填埋场占地面积约13.53万m2，其中管理区及辅助生产区占地3.32万m2，填埋库区有效占地8.64万m2，其他用地1.57万m2。

厂前区XXXX1.1.21.1.3 竖向设计填埋区的竖向设计根据填埋工艺的需要XX场外工程衔接确定的，场前区与场外道路接点标高为27m，半环区道路标高XX场前区道路衔接，与垃圾坝接点标高为35m，最大标高为55m。

1.2 厂区道路、出入口及围墙1.2.1 厂区道路为满足运输及消防要求，本工程围绕综合办公楼等主要见构筑物设有环行道路或留有消防通道，有车辆进入的建构筑物均与道路相联。

道路路面宽度为4.0XX7.0米，道路横断面形式采用城市型，路面采用C30素混凝土厚20cm，基层则采用级配碎石或砾石厚15cm，垫层采用天然砂砾厚15cm。

1.2.2 出入口及围墙根据填埋场的规模，厂区设1个出入口，与厂外道路连接。

管理区部分围墙长712米，为砖砌实体围墙，而在填埋库区周围设铁丝网进行防护。

1.31.3.1(1)(2)1.3.21.4 绿化在一起。

(1)XX 种植灌木，防止垃圾XX覆盖土的裸露，并结合道路的修建，在道路两侧合理地种植乔木。

(2)填埋封场后，其终场顶面可铺砌草皮，并结合当地气候种植适宜林木。

第2章卫生填埋区工程2.1 处理对象本填埋场除作为应急措施外，原则上不接受除生活垃圾等以外的其他类型垃圾，特别是危险废弃物，具体如下：1、本处埋场受纳的填埋物为以下城市生活垃圾：(1)居民生活垃圾；另外，从经济角度XX使用年限方面考虑，除在临时作业道路考虑建筑垃圾外，建筑垃圾不应进入填埋场。

2.2 库容方案与坝体工程2.2.1 库容方案一般的，对于山谷型填埋场，坝体工程的设计XX库容的大小是紧密联系在一起的，影响库容的因素有以下几条：(1)填埋库区的占地面积：有效占地面积越大，相应的库容相对也较大；(2)垃圾坝：一般，垃圾坝坝顶标高越大，相应获得库容就越大，但是填埋库区的有效占地面积XX垃圾坝高是相互关联的，垃圾坝越高，由于放坡的关系，占地就会越大，对其他构筑物的布置就会有影响。

定南县垃圾渗滤液处理站垃圾填埋场封场方案江苏一环集团有限公司二0一六年二月目录一、处理场现状 (3)二、填埋至垃圾坝齐高库容 (3)三、填埋场封场标高与库容 (4)四、结论 (4)垃圾填埋场封场方案垃圾处理方式主要以卫生填埋为主，垃圾填埋场设计总库容………万立方米，现有垃圾日收运量约吨。

根据XXX城市总体规划，垃圾无害化处理率逐步提高，每年产生的生活垃圾量呈递增趋势。

一、处理场现状2016年1月日，环境卫生管护中心对生活垃圾填埋场的填埋区进行了标高测定，填埋区总占地面积约36300m2，根据填埋区目前使用情况和填埋场的操作区域，将垃圾处理场场分为高区和低区两个区。

高区：填埋标高在之间，平均标高约为 m，占地面积为 m2。

高区垃圾坝标高由75.45～77.78m，垃圾坝与填埋区的高差在2.2～2.4m。

低区：填埋标高除局部在67～69m之间，其他部分基本在70.5～72.4m，平均标高约71.4m，本部分占地面积18400m2。

低区垃圾坝标高由75.5～78.0m，垃圾坝与填埋区的高差在5.1～7.5m。

二、填埋至垃圾坝齐高库容高区填埋到与垃圾坝高度齐高时，剩余库容约41000m3。

低区填埋到与垃圾坝高度齐高时，剩余库容约11.6万m3。

综上所述，高区和低区的生活垃圾都填到与垃圾坝齐高时，剩余库容约11600+41000＝15.7万m3。

三、填埋场封场标高与库容（1）封场时间分析依据XXX环境卫生管护中心提供资料，XXX生活垃圾焚烧厂的建设时间暂定从2012年1月～2013年8月，总计20个月，考虑一定的富余时间，暂定为2年。

（2）封场库容计算XXX现状生活垃圾日产生量约为600吨，在2年时间里XXX产生的生活垃圾总量为600×2×365＝438000吨，生活垃圾按容重0.8～0.9吨/m3考虑，需要库容约为48.7～54.8m3。

从垃圾坝标高到封场时的垃圾处理场的库容计算见下表。
