船舶各种灯泡型号规格(附图)

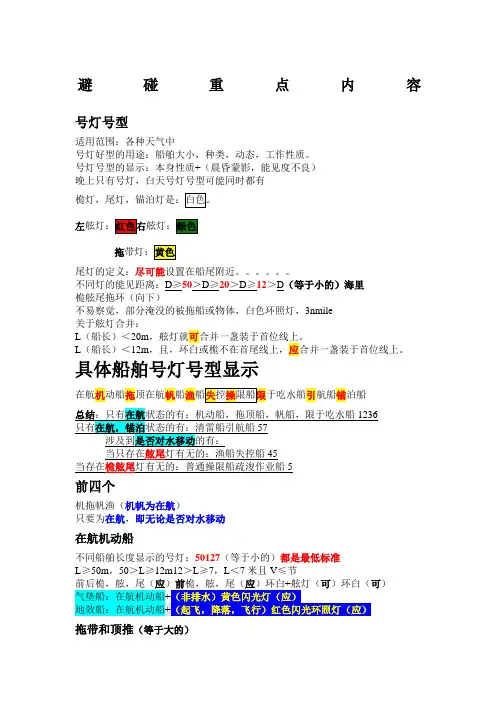

避碰重点内容号灯号型适用范围：各种天气中号灯好型的用途：船舶大小，种类，动态，工作性质。

号灯号型的显示：本身性质+（晨昏蒙影，能见度不良）晚上只有号灯，白天号灯号型可能同时都有左拖尾灯的定义：尽可能设置在船尾附近。

不同灯的能见距离：D≥50＞D≥20＞D≥12＞D（等于小的）海里桅舷尾拖环（向下）不易察觉，部分淹没的被拖船或物体，白色环照灯，3nmile关于舷灯合并：L（船长）＜20m，舷灯就可合并一盏装于首位线上。

L（船长）＜12m，且，环白或桅不在首尾线上，应合并一盏装于首位线上。

具体船舶号灯号型显示在航机动船拖顶在航帆船渔船于吃水船引航船锚泊船当只存在舷尾灯有无的：渔船失控船45当存在桅舷尾灯有无的：普通操限船疏浚作业船5前四个机拖帆渔（机帆为在航）只要为在航，即无论是否对水移动在航机动船不同船舶长度显示的号灯：50127（等于小的）都是最低标准L≥50m，50＞L≥12m12＞L≥7，L＜7米且V≤节前后桅，舷，尾（应）前桅，舷，尾（应）环白+舷灯（可）环白（可）气垫船：在航机动船+（非排水）黄色闪光灯（应）地效船：在航机动船+（起飞，降落，飞行）红色闪光环照灯（应）拖带和顶推（等于大的）拖带：L（拖带长度）＞200米，三桅（前或后）+舷尾+拖带灯号型：菱L（拖带长度）≤200米，两桅（前或后）+舷尾+拖带灯号型：无顶旁两桅（前或后）+舷尾被拖船或物体：舷灯+尾灯：（L＞200米时，最易见处显示菱形号型），多船被作为一组被旁拖或顶推：被顶推船前端显示舷灯被旁拖船前端显示舷灯+尾灯一般不易察觉部分被淹没的被拖船或物体：船宽＜25米，前后各一环白船宽≥25米，前后各一环白+最宽处二环白拖带长度＞100米，前后各一环白+中间加若干环白在航帆船和划桨船应显示：（应）舷尾灯（可加）上红下绿（环照）＜20米：两舷灯+尾灯可合并成一盏三色灯，在桅顶或附近。

机帆并用的船舶，应在前部最易见处显示尖端向下的圆锥体号型。

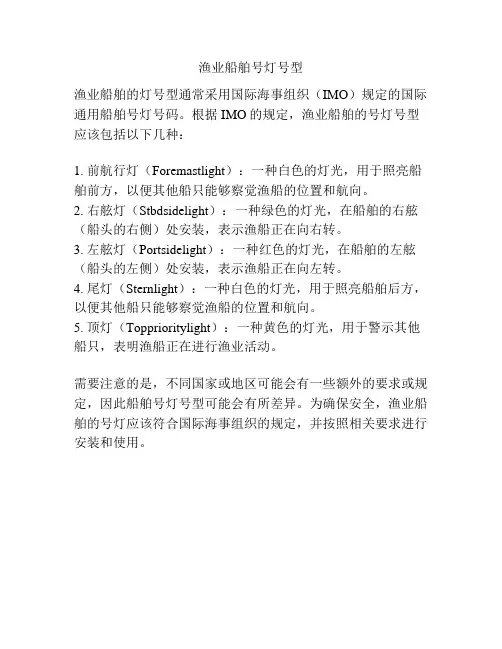

渔业船舶号灯号型
渔业船舶的灯号型通常采用国际海事组织（IMO）规定的国际通用船舶号灯号码。

根据IMO的规定，渔业船舶的号灯号型应该包括以下几种：
1. 前航行灯（Foremastlight）：一种白色的灯光，用于照亮船舶前方，以便其他船只能够察觉渔船的位置和航向。

2. 右舷灯（Stbdsidelight）：一种绿色的灯光，在船舶的右舷（船头的右侧）处安装，表示渔船正在向右转。

3. 左舷灯（Portsidelight）：一种红色的灯光，在船舶的左舷（船头的左侧）处安装，表示渔船正在向左转。

4. 尾灯（Sternlight）：一种白色的灯光，用于照亮船舶后方，以便其他船只能够察觉渔船的位置和航向。

5. 顶灯（Topprioritylight）：一种黄色的灯光，用于警示其他船只，表明渔船正在进行渔业活动。

需要注意的是，不同国家或地区可能会有一些额外的要求或规定，因此船舶号灯号型可能会有所差异。

为确保安全，渔业船舶的号灯应该符合国际海事组织的规定，并按照相关要求进行安装和使用。

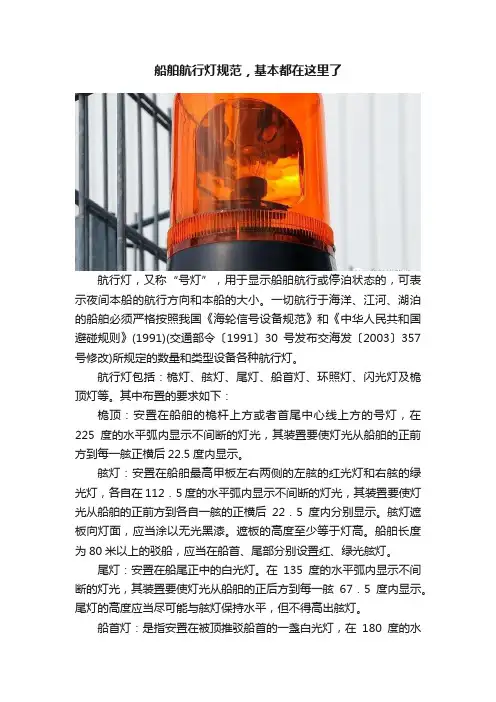

船舶航行灯规范，基本都在这里了航行灯，又称“号灯”，用于显示船舶航行或停泊状态的，可表示夜间本船的航行方向和本船的大小。

一切航行于海洋、江河、湖泊的船舶必须严格按照我国《海轮信号设备规范》和《中华人民共和国避碰规则》(1991)(交通部令〔1991〕30号发布交海发〔2003〕357号修改)所规定的数量和类型设备各种航行灯。

航行灯包括：桅灯、舷灯、尾灯、船首灯、环照灯、闪光灯及桅顶灯等。

其中布置的要求如下：桅顶：安置在船舶的桅杆上方或者首尾中心线上方的号灯，在225度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷正横后22.5度内显示。

舷灯：安置在船舶最高甲板左右两侧的左舷的红光灯和右舷的绿光灯，各自在112．5度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到各自一舷的正横后22．5度内分别显示。

舷灯遮板向灯面，应当涂以无光黑漆。

遮板的高度至少等于灯高。

船舶长度为80米以上的驳船，应当在船首、尾部分别设置红、绿光舷灯。

尾灯：安置在船尾正中的白光灯。

在135度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正后方到每一舷67．5度内显示。

尾灯的高度应当尽可能与舷灯保持水平，但不得高出舷灯。

船首灯：是指安置在被顶推驳船首的一盏白光灯，在180度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷90度内显示，但不得高于舷灯。

环照灯：360度的水平弧内显示不间断灯光的号灯。

红绿闪光灯：是安装在舷灯上方左红、右绿的闪光环照灯，其频率为每分钟50至70闪次。

船舶长度小于12米的机动船也可以用红绿光水电筒代替红、绿闪光灯，但应当保持灯光明亮，颜色清晰分明。

黄闪灯光：安置在快速船桅杆上的黄闪光环照灯，其频率为每分钟50至70闪次。

红绿光并合灯：安装在桅灯的位置，分别从船舶的正前方到左舷正横后22．5度内显示红光，到右舷正横后22.5度内显示绿光，从船舶的正后方到每弦67.5度内显示白光的并合灯。

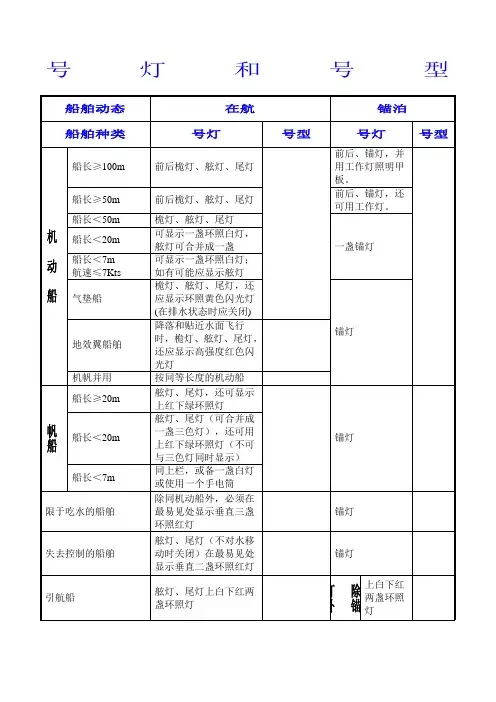

号灯和号型号灯和号型号灯和号型号灯和号型声响和灯光信号二、操纵和警告信号（第三十四条）三、能见度不良时的声号（第三十五条）声号设备的配备各类号灯的灯色、水平光弧和能见距离船舶上的灯按用途来分，可分为：(1)航行用－－号灯、号型、号笛和雾航锚泊时用的号钟及号锣。

(2)通信用－－通信信号灯、白昼信号灯和信号旗。

(3)救助用－－烟雾用信号(红光火焰、白光火焰、橙色灯雾)，声响信号(声响火箭、声响榴弹)，红光降落伞信号。

按光的性质来分，可分为：(1)定光灯－－桅灯、舷灯、尾灯和环照灯等。

(2)闪光灯－－通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯，120次/min或以上频闪的灯光，黄色红色两种。

桅灯：安装在船的首尾中心线上的的灯，在225度水平弧内显示不间断的灯光，从正前至每舷正横后22.5度。

锚灯：船的前部一盏白环照灯，长度小于50m时，最易见处一盏白环照灯。

前锚灯应高于后锚灯≥4.5m，船长≥50m时，前锚灯应在船体以上高度≥6m。

（1）前桅灯，或如只装设一盏桅灯，则该桅灯在船体以上的高度应不小于6 米，如船的宽度超过6 米，则在船体以上的高度应不小于该宽度，但是该灯安置在船体以上的高度不必大于12 米；（2）当装设两盏桅灯时，后灯高于前灯的垂向距离应至少为4.5米.（3）机动船的两盏桅灯的垂向距离应是这样：即在一切正常吃水差的情况下，当从距离船首1000 米的海面观看时，应能看出后灯在前灯的上方并且分开.舷灯：左红右绿，从正前方至各舷正横后22.5度。

舷灯离开舷边的距离不应超过船宽的10%，最大不应超过2m，应装有无光黑色的内侧挡板。

尾灯：安置在尽可能接近船尾的白灯，从正后方至每舷67.5度。

对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。

拖带灯：形状同尾灯，顔色为黄色。

环照灯：是指在360°的水平弧内显示不间断灯光的号灯。

有白，红，绿，黄，四种灯色的环照灯。

第二节各类船舶的号灯与号型Lights and Shapes for Vaious Vessels《规则》第三章和附录二中规定了各类船舶在不同状态下应显示的号灯与号型。

为方便学习起见，本节将不完全拘泥于《规则》的原有条款顺序介绍。

一、各类船舶的状态号灯《规则》的第三条“一般定义”中将船舶的运动状态分为“在航”、“锚泊”、“系岸”和“搁浅”，但在显示号灯或号型时，仅分为“在航”、“锚泊”和“搁浅”，现将这三种状态号灯或号型介绍如下：1. 在航号灯“在航号灯”是指用于表明船舶处于在航状态的号灯，由舷灯和尾灯组成，其不同灯色的水平光弧正好将360°水平范围分成红、绿、白三种颜色，各船可据此判断本船与他船所构成的几何格局。

综合《规则》有关号灯的规定，有关“在航号灯”有如下几种特殊情况。

1）可以不显示在航号灯的船舶（1）L < 7 m 且最高船速≤7 kn 的机动船。

根据《规则》第二十三条4款（2）项的规定，长度小于7 m且其最高速度不超过7 kn的机动船，可以显示一盏环照白灯以代替机动船的桅灯、舷灯和尾灯。

但是，《规则》还规定，上述船舶如可行，也应显示舷灯。

（2）L < 7 m的帆船。

《规则》第二十五条4款（1）项规定，长度小于7 m的帆船，如可行，应显示舷灯和尾灯或者合色灯。

但如果不这样做，则应在手边备妥白光的电筒一个或点着的白灯一盏，及早显示，以防碰撞。

因此，长度小于7 m的船舶可以不显示舷灯和尾灯。

2）仅在“对水移动”时显示“在航号灯”的船舶综合《规则》的各条规定，下列船舶仅仅在对水移动时，才显示舷灯和尾灯：（1）从事捕鱼的船舶。

《规则》第二十六条2款（3）项和3款（3）项规定，只有当从事捕鱼的船舶对水移动时，还应当显示两盏舷灯和尾灯。

（2）失去控制的船舶。

《规则》第二十七条1款（3）项规定，失去控制的船舶，当对水移动时，还应显示两盏舷灯和尾灯。

（3）除从事清除水雷作业和从事拖带作业以外的操纵能力受到限制的船舶。

声响和灯光信号二、操纵和警告信号（第三十四条）三、能见度不良时的声号（第三十五条）声号设备的配备各类号灯的灯色、水平光弧和能见距离船舶上的灯按用途来分，可分为：(1)航行用－－号灯、号型、号笛和雾航锚泊时用的号钟及号锣。

(2)通信用－－通信信号灯、白昼信号灯和信号旗。

(3)救助用－－烟雾用信号(红光火焰、白光火焰、橙色灯雾)，声响信号(声响火箭、声响榴弹)，红光降落伞信号。

按光的性质来分，可分为：(1)定光灯－－桅灯、舷灯、尾灯和环照灯等。

(2)闪光灯－－通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯，120次/min 或以上频闪的灯光，黄色红色两种。

桅灯：安装在船的首尾中心线上的的灯，在225度水平弧内显示不间断的灯光，从正前至每舷正横后22.5度。

锚灯：船的前部一盏白环照灯，长度小于50m时，最易见处一盏白环照灯。

前锚灯应高于后锚灯≥4.5m，船长≥50m时，前锚灯应在船体以上高度≥6m。

（1）前桅灯，或如只装设一盏桅灯，则该桅灯在船体以上的高度应不小于 6 米，如船的宽度超过 6 米，则在船体以上的高度应不小于该宽度，但是该灯安置在船体以上的高度不必大于12 米；（2）当装设两盏桅灯时，后灯高于前灯的垂向距离应至少为 4.5米.（3）机动船的两盏桅灯的垂向距离应是这样：即在一切正常吃水差的情况下，当从距离船首1000 米的海面观看时，应能看出后灯在前灯的上方并且分开.舷灯：左红右绿，从正前方至各舷正横后22.5度。

舷灯离开舷边的距离不应超过船宽的10%，最大不应超过2m，应装有无光黑色的内侧挡板。

尾灯：安置在尽可能接近船尾的白灯，从正后方至每舷67.5度。

对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。

拖带灯：形状同尾灯，顔色为黄色。

环照灯：是指在360°的水平弧内显示不间断灯光的号灯。

有白，红，绿，黄，四种灯色的环照灯。

船舶号灯号型归纳号灯和号型号灯和号型号灯和号型号灯和号型声响和灯光信号二、操纵和警告信号（第三十四条）三、能见度不良时的声号（第三十五条）声号设备的配备各类号灯的灯色、水平光弧和能见距离船舶上的灯按用途来分，可分为：(1)航行用－－号灯、号型、号笛和雾航锚泊时用的号钟及号锣。

(2)通信用－－通信信号灯、白昼信号灯和信号旗。

(3)救助用－－烟雾用信号(红光火焰、白光火焰、橙色灯雾)，声响信号(声响火箭、声响榴弹)，红光降落伞信号。

按光的性质来分，可分为：(1)定光灯－－桅灯、舷灯、尾灯和环照灯等。

(2)闪光灯－－通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯，120次/min或以上频闪的灯光，黄色红色两种。

桅灯：安装在船的首尾中心线上的的灯，在225度水平弧内显示不间断的灯光，从正前至每舷正横后22.5度。

锚灯：船的前部一盏白环照灯，长度小于50m时，最易见处一盏白环照灯。

前锚灯应高于后锚灯≥4.5m，船长≥50m时，前锚灯应在船体以上高度≥6m。

（1）前桅灯，或如只装设一盏桅灯，则该桅灯在船体以上的高度应不小于6 米，如船的宽度超过6 米，则在船体以上的高度应不小于该宽度，但是该灯安置在船体以上的高度不必大于12 米；（2）当装设两盏桅灯时，后灯高于前灯的垂向距离应至少为4.5米.（3）机动船的两盏桅灯的垂向距离应是这样：即在一切正常吃水差的情况下，当从距离船首1000 米的海面观看时，应能看出后灯在前灯的上方并且分开.舷灯：左红右绿，从正前方至各舷正横后22.5度。

舷灯离开舷边的距离不应超过船宽的10%，最大不应超过2m，应装有无光黑色的内侧挡板。

尾灯：安置在尽可能接近船尾的白灯，从正后方至每舷67.5度。

对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。

拖带灯：形状同尾灯，顔色为黄色。

环照灯：是指在360°的水平弧内显示不间断灯光的号灯。

有白，红，绿，黄，四种灯色的环照灯。

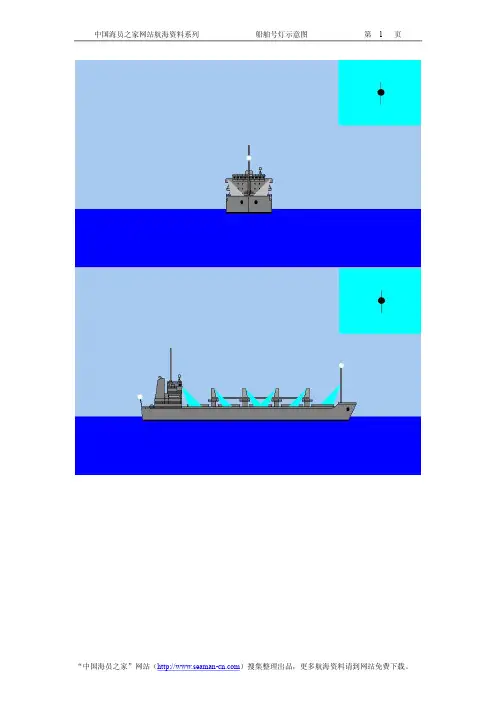

《1972年国际海上避碰规则》船舶号灯与号型示意图LIGHTS AND SHAPES一、在航机动船（第23条）1.L≥50m2. L≥50m3. L≥50m4. L<50m5.气垫船在非排水状态下航行时6. L<20m7. L<20m8. L<12m 9. L<7m且v≤7kn二、拖带和顶推（第24条）1.机动船当拖带时（1）L≥50m，拖带长度l >200 m（2）L<50m，l≤200m（3）l >200 m2.组合体L≥50m3.机动船顶推时（1）L≥50m（2）L<50m4. 机动船当旁拖时L<50m5.一艘通常不从事拖带作业的船舶在从事拖带另一遇险或需要救助的船舶6.一艘不易觉察的、部分淹没的被拖船舶或物体或者这类船舶或物体的组合体（1）b被拖<25m （2）b被拖≥25m（3）l被拖>100m，b被拖≥25m（4）l >200m三、在航帆船和划桨船（第25条）1.在航帆船(1)L≥20m (2) L≥20m(3) L<20m (4) L<7m2.机帆并用船3.划桨船四、渔船（第26条）1.从事拖网作业渔船（1）L≥50m，对水移动(2) L<50m，对水移动(3) L<50m，不对水移动、锚泊（4）L≥20m，在航、锚泊2.从事非拖网作业渔船（1）l渔具外伸>150m，对水移动（2）l渔具外伸<150m，对水移动（3）l渔具外伸>150m，对水移动（4）l渔具外伸>150m，不对水移动、锚泊（5）l渔具外伸>150m，在航、锚泊3.在相互邻近处捕鱼的渔船额外信号（附录二）（1）拖网渔船额外信号①从事拖网捕鱼放网时，L≥50m②从事拖网捕鱼起网时，L<50m③从事拖网捕鱼网挂住障碍物时，L<50m④对拖⑤对拖放网（起网、网挂住）（2）围网渔船额外信号五、失去控制或操纵能力受到限制的船舶（第27条）1.失去控制船舶（1）L≥12m，对水移动（2）L≥12m，对水移动（3）L≥12m，不对水移动（4）在航2.操纵能力受到限制的船舶（1）L≥50m，对水移动（2）L≥50m，对水移动（3）L<50m，不对水移动（锚泊时加锚灯）（4）在航（5）锚泊3.从事拖带而不能偏离航向的机动船（1）L<50m，l >200m（2）l >200m4.从事疏浚或水下作业的船舶操纵能力受到限制（1）L≥50m，对水移动（2）12m≤L<50m，对水移动（3）不对水移动、锚泊（4）在航、锚泊5.从事潜水作业的船舶6.从事清除水雷作业的船舶（1）L<50m （2）在航（3）L<50m，锚泊（4）锚泊六、限于吃水的船舶（第28条）1. L≥50m2. L≥50m3. L≥50m4.在航七、引航船舶执行引航任务（第29条）1. L≥20m2. L≥20m3. L≥20m4.锚泊5. L<20m6. 锚泊八、锚泊船舶和搁浅船舶（第30条）1. 锚泊船（1）L≥100m（2）50m≤L<100m（3）L不限（4）L<50m2.搁浅船（1）L≥50m （2）12m≤L<50m （3）L不限九、水上飞机（第31条）十、招引注意信号（第36条）声响信号十一、号灯平面示意图。
