第十二章预应力混凝土受弯构件的应力损失第一节预应力混凝土梁各工作阶段的受力分析一、 施工阶段 二、 使用阶段预应力混凝土结构 (prestressed concrete structure 从张拉预应力筋 (prestressed reinforcement 开始, 到承受外荷载，直至最后破坏，大致可分为四个受力阶段，即预加应力阶段、使用荷载作用阶段、 裂缝出现阶段和破坏阶段。
以后张法(post-tensioning method)预应力混凝土梁，如图为例，说明各个阶段所承受的荷载、预加 力大小和跨中截面的受力情况。
一、施工阶段(一) 预加应力阶段1、 时间：从预应力筋的张拉开始，至预应力筋的锚固和预应力传递。
2、 荷载：主要是偏心预压力(即预加应力的合力)N 及梁的自重P3、 工作状态：弹性阶段，可按材力公式计算。
4、受力特点：预应力损失最小，预加力大，荷载小5、本阶段的设计计算要求是:7 rtf■ V二、钢筋预应力损失值的估算《公桥规》规定，在计算构件截面应力和确定钢筋的控制应力时，应考虑由下列因素引起的六种预应力损失:a、预应力钢筋与管壁之间的摩擦损失cm ；b、锚具变形、钢筋回缩、分块拼装构件的接缝压缩损失C2 ；c、混凝土加热养护时，预应力钢筋与台座之间的温度损失d、混凝土的弹性压缩损失C 14 ；e、预应力钢筋的应力松弛损失c 15 ；f、混凝土的收缩和徐变损失（T 16 o（一）钢筋与管道壁之间的摩擦引起的应力损失1、原因：这种预应力损失出现在后张法构件中。
引起预应力损失的摩擦阻力由两部分组成：一是曲线布置的预应力钢筋，张拉时钢筋对管道内壁的垂直挤压力，导致产生摩阻力，其值随钢筋弯曲角度的总和而增加，这部分阻力较大；二是由于管道位置的偏差和不光滑所造成的，这部分阻力相对小些，取决于钢筋的长度、钢筋与孔道之间的摩擦系数、以及孔道成型的施工质量等。
如图。
2、计算:3、为了减小摩擦阻力损失，一般可采用如下措施:a、采用两端同时张拉;b、进行超张拉。

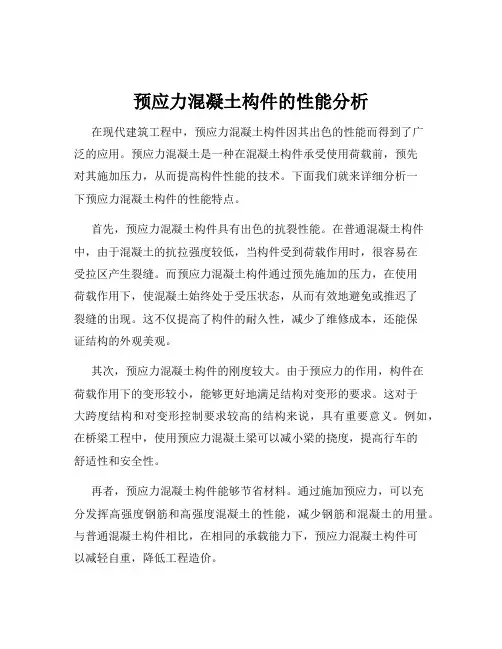

预应力混凝土构件的性能分析在现代建筑工程中，预应力混凝土构件因其出色的性能而得到了广泛的应用。
预应力混凝土是一种在混凝土构件承受使用荷载前，预先对其施加压力，从而提高构件性能的技术。
下面我们就来详细分析一下预应力混凝土构件的性能特点。
首先，预应力混凝土构件具有出色的抗裂性能。
在普通混凝土构件中，由于混凝土的抗拉强度较低，当构件受到荷载作用时，很容易在受拉区产生裂缝。
而预应力混凝土构件通过预先施加的压力，在使用荷载作用下，使混凝土始终处于受压状态，从而有效地避免或推迟了裂缝的出现。
这不仅提高了构件的耐久性，减少了维修成本，还能保证结构的外观美观。
其次，预应力混凝土构件的刚度较大。
由于预应力的作用，构件在荷载作用下的变形较小，能够更好地满足结构对变形的要求。
这对于大跨度结构和对变形控制要求较高的结构来说，具有重要意义。
例如，在桥梁工程中，使用预应力混凝土梁可以减小梁的挠度，提高行车的舒适性和安全性。
再者，预应力混凝土构件能够节省材料。
通过施加预应力，可以充分发挥高强度钢筋和高强度混凝土的性能，减少钢筋和混凝土的用量。
与普通混凝土构件相比，在相同的承载能力下，预应力混凝土构件可以减轻自重，降低工程造价。
预应力混凝土构件的疲劳性能也较为优越。
在反复荷载作用下，预应力混凝土构件的抗疲劳能力更强，能够延长结构的使用寿命。
这对于承受动荷载的结构，如吊车梁、铁路桥梁等，具有重要的实用价值。
然而，预应力混凝土构件的施工工艺相对复杂。
预应力的施加需要专门的设备和技术，施工过程中的质量控制要求较高。
例如，在预应力筋的张拉过程中，如果张拉控制应力不准确，或者预应力筋的锚固不牢固，都可能影响构件的性能。
另外，预应力混凝土构件的成本相对较高。
预应力筋、锚具和张拉设备等的费用增加了工程的总造价。
但是，从长期来看，由于其良好的性能和耐久性，综合经济效益可能更为显著。
为了更好地理解预应力混凝土构件的性能，我们来对比一下它与普通混凝土构件的差异。
迈达斯预应力混凝土T梁的分析与设计引言：T梁是一种常用的预应力混凝土构件，在桥梁结构中得到广泛应用。
本文将对迈达斯软件进行使用，以一个具体实例，来分析和设计迈达斯预应力混凝土T梁。
1.T梁的结构特点T梁是由梁身、侧翼和上承板组成的横截形状呈T形的梁体。
其结构特点是能够充分利用混凝土的抗压性能，通过预应力钢束的预应力作用将梁的应力状态转变为受拉偏心梁的应力状态，提高了T梁的承载能力和抗裂性能。
2.T梁的有限元建模为了对T梁进行分析与设计，需要先进行有限元建模。
使用迈达斯软件，可以通过输入梁的几何尺寸、材料参数和荷载情况等数据，来构建T梁的有限元模型。
3.荷载计算在设计T梁时，首先要进行荷载计算，包括自重荷载、活载、温度荷载等。
自重荷载是梁本身的重量，可以通过迈达斯软件自动计算得到。
活载是指桥梁上行驶的车辆和行人产生的荷载，需要按照规范要求进行计算。
温度荷载是由于温度变化引起的梁体的伸缩产生的，也需要按照规范要求进行计算。
4.预应力设计T梁采用预应力设计，通过预应力钢束施加预压力，使混凝土受到压应力，从而提高梁体的承载能力和抗裂性能。
预应力设计需要进行预应力计算，包括计算预应力的大小和施加预应力的位置。
5.抗剪设计T梁在使用过程中，由于荷载和温度的变化，会产生剪力效应。
为了提高梁体的抗剪性能，需要进行抗剪设计。
抗剪设计主要包括梁体截面尺寸的确定和钢筋配筋的设计。
6.设计结果分析通过迈达斯软件进行T梁的分析与设计，可以得到梁体的应力和变形等结果。
通过对结果的分析，可以评估设计的合理性，并进行必要的修改和优化。
7.结论通过对迈达斯预应力混凝土T梁的分析与设计，可以得到合理的梁体结构和钢筋配筋，满足桥梁工程的要求，提高其承载能力和抗裂性能。
同时，通过分析结果，可以对设计进行优化和修改，提高工程的经济性和可行性。
总结：本文主要介绍了迈达斯预应力混凝土T梁的分析与设计方法，以及使用迈达斯软件进行有限元建模、荷载计算、预应力设计和抗剪设计等步骤。

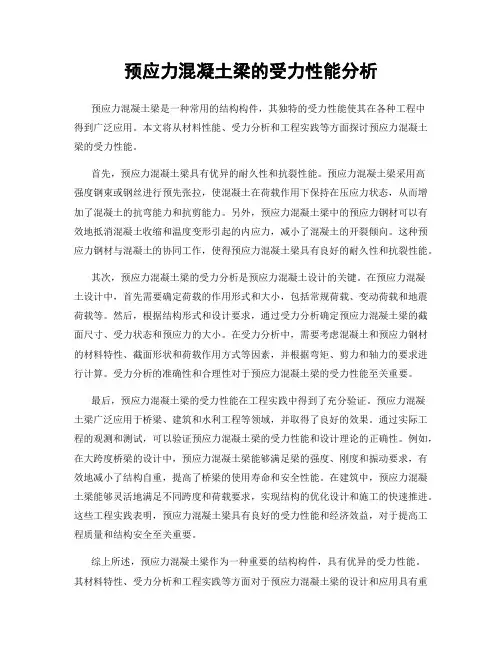

预应力混凝土梁的受力性能分析预应力混凝土梁是一种常用的结构构件，其独特的受力性能使其在各种工程中得到广泛应用。
本文将从材料性能、受力分析和工程实践等方面探讨预应力混凝土梁的受力性能。
首先，预应力混凝土梁具有优异的耐久性和抗裂性能。
预应力混凝土梁采用高强度钢束或钢丝进行预先张拉，使混凝土在荷载作用下保持在压应力状态，从而增加了混凝土的抗弯能力和抗剪能力。
另外，预应力混凝土梁中的预应力钢材可以有效地抵消混凝土收缩和温度变形引起的内应力，减小了混凝土的开裂倾向。
这种预应力钢材与混凝土的协同工作，使得预应力混凝土梁具有良好的耐久性和抗裂性能。
其次，预应力混凝土梁的受力分析是预应力混凝土设计的关键。
在预应力混凝土设计中，首先需要确定荷载的作用形式和大小，包括常规荷载、变动荷载和地震荷载等。
然后，根据结构形式和设计要求，通过受力分析确定预应力混凝土梁的截面尺寸、受力状态和预应力的大小。
在受力分析中，需要考虑混凝土和预应力钢材的材料特性、截面形状和荷载作用方式等因素，并根据弯矩、剪力和轴力的要求进行计算。
受力分析的准确性和合理性对于预应力混凝土梁的受力性能至关重要。
最后，预应力混凝土梁的受力性能在工程实践中得到了充分验证。
预应力混凝土梁广泛应用于桥梁、建筑和水利工程等领域，并取得了良好的效果。
通过实际工程的观测和测试，可以验证预应力混凝土梁的受力性能和设计理论的正确性。
例如，在大跨度桥梁的设计中，预应力混凝土梁能够满足梁的强度、刚度和振动要求，有效地减小了结构自重，提高了桥梁的使用寿命和安全性能。
在建筑中，预应力混凝土梁能够灵活地满足不同跨度和荷载要求，实现结构的优化设计和施工的快速推进。
这些工程实践表明，预应力混凝土梁具有良好的受力性能和经济效益，对于提高工程质量和结构安全至关重要。
综上所述，预应力混凝土梁作为一种重要的结构构件，具有优异的受力性能。
其材料特性、受力分析和工程实践等方面对于预应力混凝土梁的设计和应用具有重要意义。
预应力混凝土的力学原理分析一、预应力混凝土的概念预应力混凝土是指在混凝土构件施工之前，通过预先施加一定的拉应力，使混凝土构件内部产生一定的压应力，从而提高混凝土的承载能力和抗裂性能的一种混凝土结构形式。
二、预应力混凝土的力学原理1. 混凝土的性能混凝土是一种复合材料，由骨料、水泥、水等材料混合而成。
混凝土的强度和耐久性受到多种因素的影响，如水泥的种类和质量、骨料的种类和质量、混凝土的配合比、养护条件等。
2. 预应力混凝土的特点预应力混凝土的特点是在混凝土构件施工之前，通过预先施加一定的拉应力，使混凝土构件内部产生一定的压应力，从而提高混凝土的承载能力和抗裂性能。
预应力混凝土构件在外荷载作用下，由于内部的预应力作用，能够抵消一部分外荷载，从而减小了混凝土的受力状态，提高了混凝土的承载能力。
3. 预应力混凝土的施工方法预应力混凝土构件的施工方法一般分为两种，即预应力预制构件和现浇预应力混凝土构件。
预应力预制构件是在工厂内进行预制，然后运到施工现场进行安装；现浇预应力混凝土构件是在施工现场进行浇筑和张拉。
4. 预应力混凝土的施工过程预应力混凝土构件的施工过程包括浇筑、养护、张拉和调整等环节。
在浇筑环节中，应根据设计要求进行混凝土的配合比，保证混凝土的强度和耐久性。
在养护环节中，应控制混凝土的水分和温度，保证混凝土的养护质量。
在张拉环节中，应根据设计要求进行预应力的施加，保证混凝土构件的预应力质量。
在调整环节中，应根据实际情况进行调整，保证混凝土构件的设计要求。
5. 预应力混凝土的受力分析预应力混凝土构件在外荷载作用下，由于内部的预应力作用，能够抵消一部分外荷载，从而减小了混凝土的受力状态，提高了混凝土的承载能力。
预应力混凝土构件的受力分析一般采用静力方法和动力方法两种。
6. 预应力混凝土的设计预应力混凝土构件的设计一般分为受力分析、截面设计和张拉设计三个阶段。
在受力分析阶段，应根据混凝土构件的受力情况进行受力分析，确定混凝土构件的荷载情况。
