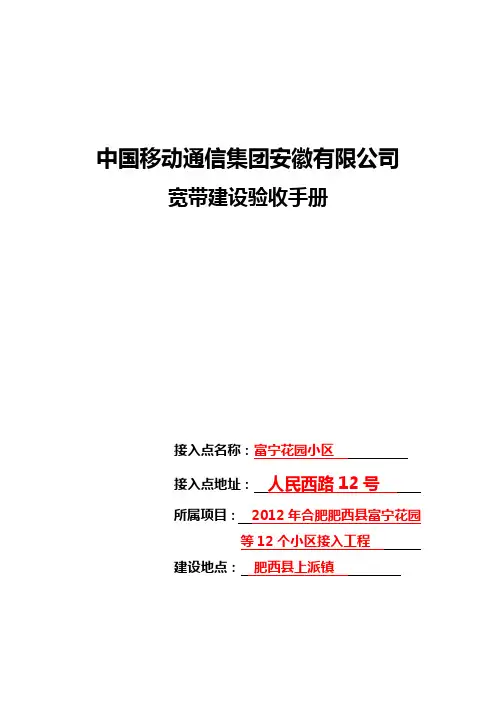

中国移动通信集团安徽有限公司宽带建设验收手册接入点名称：富宁花园小区接入点地址：人民西路12号所属项目：2012年合肥肥西县富宁花园等12个小区接入工程建设地点：肥西县上派镇目录一、基本信息部分(一)工程说明(二)工程开工报告(三)安装工程量总表二、设备安装及线缆布放部分(一)设备安装检查记录(二)线缆布放检查记录三、验收移交部分(一)工程完工报告(二)工程竣工报验表(三)工程余料交接单(四)验收证书(五)光交接箱分配表(六)竣工图纸- 2 -基本信息部分（一）、基本信息工程名称2012年合肥肥西县富宁花园等12个小区接入工程项目编码V1289219 立项时间2012年4月6日接入点名称富宁花园小区建设地点（市/县）肥西县上派镇建设内容敷设各程式光缆4.285公里，安装24芯分纤箱114个，新设576芯光交1座，光缆成端2124芯，光缆接续(12芯)43个，光缆接续(24芯)22个，光缆接续(48芯)19个，光缆接续(96芯)16个- 4 -（二）、开工报告工程名称及编号2012年合肥肥西县富宁花园等12个小区接入工程（V1289219）建设地点（地段）人民西路12号建设单位中国移动通信集团安徽有限公司合肥分公司监理单位深圳市都信建设监理有限公司施工单位福建鑫天宇通讯工程有限公司计划开工日期2012年4月15日计划完工日期2012年4月30日本期工程主要内容：敷设各程式光缆4.285公里，安装24芯分纤箱114个，新设576芯光交1座，光缆成端2124芯，光缆接续(12芯)43个，光缆接续(24芯)22个，光缆接续(48芯)19个，光缆接续(96芯)16个工程准备情况：人员及机械到位，材料准备齐全提前或推迟开工的原因：无本工程已于2012 年 4 月15 日正式开工，特此报告。
主送单位：中国移动通信集团安徽有限公司合肥分公司合肥移动（写全成）抄报单位：深圳市都信建设监理有限公司- 6 -（三）、建筑安装工程量总表序号项目单位数量备注1 架空光(电)缆工程施工测量100m 123.682 人工开挖路面混凝土路面(150以下) 100㎡0.2643 架设吊线式墙壁光缆(12芯) 百米条 6.054 架设吊线式墙壁光缆(24芯) 百米条 4.565 架设吊线式墙壁光缆(48芯) 百米条 4.986 架设吊线式墙壁光缆(96芯) 百米条7.327 光缆接续(12芯) 头438 光缆接续(24芯) 头229 光缆接续(48芯) 头1910 光缆接续(96芯) 头1611 安装墙挂式光分纤箱（24芯）架11412 安装光缆落地交接箱576芯个 113 浇砌光缆交接箱基座个 1………（根据结算表三甲填写，有几项……填写几项）建设单位（签字）：要签字施工单位（签字）：要签字监理单位（签字）：要签字设备安装及线缆布放部分- 8 -（一）、设备安装检查记录表验收内容细则要求检查结果合格记录不合格记录OD N 设备安装ONU/ONT设备1、型号规格、安装方式和安装位置应符合设计要求。
按实际情况打勾按实际情况打勾2、电源线接入正确，各电缆接头和连接件紧固可靠。
按实际情况打勾按实际情况打勾3、电源线包括保护地线，不允许串接，应有绝缘保护，无不安全因素按实际情况打勾按实际情况打勾4、对设备和业务端口应分别进行标识，标识应正确无误、清晰。
按实际情况打勾按实际情况打勾分光器1、型号规格、安装方式和安装位置应符合设计要求。
按实际情况打勾按实际情况打勾2、光分路器中未使用的连接器或连接器插头应盖上防尘帽。
按实际情况打勾按实际情况打勾3、对光分路器、合路端口和支路端口应分别进行标识，标识应清晰。
按实际情况打勾按实际情况打勾光缆交接箱1、基础尺寸符合设计要求，抹面平整，光缆进线口没有毛刺，管孔无堵塞。
按实际情况打勾按实际情况打勾- 10 -7、箱内走线符合设计要求，MDF成端符合设计规范（上线位置、色谱）并接触良好。
按实际情况打勾按实际情况打勾8、箱内在用尾纤必须用标签标明上联分光器端口，备用尾纤需标明纤号。
按实际情况打勾按实际情况打勾分纤箱1、箱体安装牢固，无松动现象。
门锁良好，开关自如。
按实际情况打勾按实际情况打勾2、箱内走线符合设计要求，光缆成端符合设计规范，标识清晰。
按实际情况打勾按实际情况打勾终端盒1、箱体安装应端正、牢固。
门锁良好，开关自如。
露天安装时应采取防雨淋措施。
按实际情况打勾按实际情况打勾2、内附件连接紧密，箱内走线符合设计要求，光缆成端符合设计规范，标识清晰。
按实际情况打勾按实际情况打勾插座盒1、盒体安装牢固，无松动现象；面板应无损伤、无划痕和污渍；暗装时，底座与墙体的缝隙应抹平，面板应紧贴墙面。
按实际情况打勾按实际情况打勾2、箱内走线符合设计要求，光缆成端符合设计规范，标识清晰。
按实际情况打勾按实际情况打勾用户智能终端盒1、内嵌安装时，盒体与墙体的缝隙应抹平，盒体的正端面应与墙壁平齐。
壁挂安装时，盒体应固定牢靠按实际情况打勾按实际情况打勾2、用户智能终端盒内各部件应连接牢固；盒体的接线孔应与外部引接管对齐，不得错位。
按实际情况打勾按实际情况打勾- 12 -现场照片含有小区名称的照片光交照片（二）、线缆布放检查记录- 14 -施线缆或PVC管时，要求平行、美观（布放整齐、颜色统一）。
况打勾打勾自建管道1、楼道槽板或穿线管必须固定牢固，尽量靠近楼道上沿布放。
按实际情况打勾按实际情况打勾2、需打穿楼板进行垂直布线的工程，孔洞必须封堵。
按实际情况打勾按实际情况打勾3、管孔尺寸符合设计尺寸，井内缆线布放整齐，光缆预留及接头盒必须贴壁放置，预留长度符合设计要求。
按实际情况打勾按实际情况打勾4、管道容量和建筑方式应符合设计要求，人手孔编号和段长应和竣工资料的内容相符，人手孔编号书写应清晰、耐腐蚀。
按实际情况打勾按实际情况打勾5、管道埋深应符合设计要求，过路管道及埋深不够管道的防护措施符合设计要求，引上钢管安装牢固，不影响交通及生产。
按实际情况打勾按实际情况打勾6、单元楼洞前管道建设应尽量靠近楼道口，楼内已埋设明管或暗管的尽量与安装连接，楼内没埋设管道时，人手孔设置位置应便于以后光缆的引入。
按实际情况打勾按实际情况打勾吊线敷设1、吊线的敷设位置、高度、固定方式等应符合设计要求，与其他线缆尤其是电力线缆保持安全距离，加装防护设施。
并做好良好接地。
按实际情况打勾按实际情况打勾- 16 -3、线缆使用光刻塑料旗形标签，标签描述准确、清晰、规范，贴于线缆两端醒目位置。
按实际情况打勾按实际情况打勾接头制作及线缆连接1、RJ45水晶头制作符合规范，线缆护套皮应卡入水晶头卡口内。
按实际情况打勾按实际情况打勾2、110高频模块打线符合规范，线缆按色谱卡接整齐，网线在110模块内需要清除护套皮，跳线走线规范整齐，110模块标识准确、完整、清晰。
按实际情况打勾按实际情况打勾施工单位：签章：签字盖章日期：监理单位：签章：签字盖章日期：建设单位：签章：签字盖章日期：现场照片- 18 -验收移交部分（一）、工程竣工报验表工程名称：富宁花园小区宽带接入单项工程项目编号：- 20 -总/专业监理工程师：日期：（二）、完工报告工程名称及编号2012年合肥肥西县富宁花园等12个小区接入工程（V1289219）建设地点（地段）人民西路12号建设单位中国移动通信集团安徽有限公司合肥分公司施工单位福建鑫天宇通讯工程有限公司2012年4 月29 日实际开工日期2012年4 月15 日实际完工日期（三）、工程余料交接单- 22 -如实填写（甲供材料）有几项填写几项建设单位（签字）：施工单位（签字）：监理单位（签字）：（四）、验收证书建设项目名称2012年合肥肥西县富宁花园等12个小区接入工程（V1289219）单项工程名称富宁花园小区- 24 -验收意见及施工质量评语：现场当场由建设单位运维部手写评语合肥移动工程部：XXX（姓名）合肥移动运维部：XXX监理公司：XXX施工单位：XXX代维单位：XXX验收单位（盖章）：各单位盖章可以滞后1天日期：当天验收日期（五）、光交接箱分配表（不够的复纸，格式如下）- 26 -写) 站至小区光交）第5芯为该小区使用）填写小区光交主干用了几芯西县局汇聚点中兴OLT-12-5对应的分光器123456789验收指标要求测试日期、测试人员、仪表型号处理情况- 28 -（六）、竣工示意图。
