管道阻火器-GZW-1管道阻火器

GZW/GYW型阻爆燃型管道阻火器、GZ-II/FWL型管道阻火器概述管道阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。

我公司生产制造的管道阻火器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。

根据阻火性能和阻火等级可分为阻爆燃型和阻爆轰型两大类。

结构设计产品由芯件和壳体荫部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形．另一条平面钢带则将它围绕圆心紧紧缠绕而成。

从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。

介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为。

嚣壁效应”，就是火焰与器壁的碰撞进行能量转换，降低了温度。

以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

适用范围输送可燃性气体的管道上，包括火炬系统、油气回收系统、加热炉燃料气的管网上，气体净化通化系统、煤矿瓦斯排放系统及乙炔氢气系统等。

安装与维护管道阻火器与管路连接可水平安装也可垂直安装。

定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。

执行标准GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95（阻火器的设置》。

注：由于GZ-II型阻爆轰型管道阻灭器适用介质和场合不同，其结构尺寸变化大，一般情况根据用户提供的有关技术数据，先由我公司设计图纸，再由用户确认，故暂不提供外形尺寸。

工业管道阻火器选型指南工业管道阻火器选型指南阻火器是用来阻挡和易燃液体蒸汽的火焰扩散的平安装置。

一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻挡传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。

阻火器也常用在输送的管道上。

假如被引燃，气体火焰就会传播到整个管网。

为了防止这种危急的发生，也要采纳阻火器。

阻火器也可以使用在有明火设备的管线上，以防止回火事故。

但它不能阻挡敞口燃烧的和液体的明火燃烧。

管道阻火器选型应依据使用条件和火焰速度打算，没有一种通用型式的管道阻火器。

工业管道阻火器选型指南工作原理关于阻火器的工作原理,主要有两种观点:一是基于传热作用;一是基于器壁效应。

阻火器的门类不同，用途不同，选型当然也是特别重要的一个问题。

不同的选型有不同的效果，选择哪种阻火器才能够使作用呢？假如根据阻火器的不同用途来选型的话，大致可以分为：储罐阻火器、加热炉阻火器、火炬阻火器、加油站阻火器、煤气输送管阻火器、放空管阻火器等。

假如根据安装位置选型的话，又可以分为：安装在排气管端部的管段阻火器，安装在管道中间部位的管道阻火器。

假如根据火焰速度来选型，又可以分为：阻爆燃型阻火器和阻爆轰型阻火器。

阻爆燃型阻火器的作用是阻挡亚音速的传播的爆炸火焰，而阻爆轰型阻火器的作用是阻挡超声波、超音速传播的爆炸火焰。

传热作用燃烧所需要的必要条件之一就是要达到肯定的温度,即着火点。

低于着火点,燃烧就会停止。

依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻挡火焰的扩散。

当火焰通过阻火元件的很多细小通道之后将变成若干细小的火焰。

设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻挡火焰扩散。

器壁效应燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再连续与其它分子发生反应。

正确的选择石化设备阻火器（天津精凯科技阀门研究所工程师：李志强）一.选型结构的确定1阻火器的类别按阻火器阻止火焰速度分类：（1）阻爆燃型阻火器（2）阻爆轰型阻火器（3）耐烧型阻火器按阻火器安装位置分类：（1）管端阻火器（2）管中阻火器按阻火器用途分类：（1）油罐阻火器（2）加热炉阻火器（3）火炬阻火器（4）排风道阻火器（5）乙炔阻火器（6）氢气放空阻火器按阻火器MESG值分类：（1）适用于Ⅰ级气体的阻火器（2）适用于Ⅱa级气体的阻火器（3）适用于Ⅱb级气体的阻火器（4）适用于Ⅱc级气体的阻火器2阻火器的选型油罐阻火器（管端阻火器）石油工业储罐由于油品输送，外界温度的变化和轻质油品容易蒸发等原因容易气体外排，当受到雷击火花或外界火源的作用时油罐经常容易发生火灾，造成严重损失。

为保证排出气体不受外界火源或雷击火花等影响，在储罐的通气口安装阻火器以保证储罐的安全运行。

油罐阻火器（管端阻火器ZH00）的性能及特点：A.油罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、原油、笨、甲苯及化工原料的储罐。

B.油罐阻火器能阻止速度不大于45m/s的火焰通过。

C.油罐阻火器能承受0.9Mpa水压试验。

D.油罐阻火器必须经过连续13次阻爆性能试验，每次均能阻火，阻爆性能合格。

E.油罐阻火器耐烧1h无回火，耐烧性能合格。

（2）油罐阻火器结构（见图）（3）油罐阻火器的维护与保养，为了确保油罐阻火器的性能达到安全使用的目的，阻火器应定期进行检查，保养。

A.阻火器每半年应检查一次，检查阻火层是否堵塞，变形，腐蚀等。

B.被堵塞的阻火层应清洗干净以保证阻火层上每个孔眼畅通，对于变形和腐蚀的阻火层应立即更换。

加热炉阻火器（管道阻火器）加热炉阻火器（管道阻火器）适用于加热炉、裂解炉、燃气锅炉等。

因为这些炉子都使用可燃气体作为燃料，由于操作上的失误或泄漏，易于造成输气管线回火而引起的工艺装置爆炸危险。

阻火器使用说明书中国·乐山市热工仪表有限公司一、用途及特点阻火器是用来阻止易燃气体,液体的火焰蔓延和防止回火而引起爆炸的安全装置。

通常装在输送或排放易燃易爆气体的储罐和管线上。

如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。

阻火器能够阻止火焰继续传播并迫使火焰熄灭，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。

由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。

二、主要技术参数适用介质：燃气、油、气体等工作温度：≤80℃法兰标准：JB、GB、HG壳体材质：WCB执行标准：SY7511-87、GB5908、GB13347-92三、维护与保养1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。

检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

该阻火器适合于氢气等一切易燃易爆气体。

四、定货须知为了保证提供的产品能满足贵公司（厂）的使用要求，请按以下要求提供必要的参数：1、产品型号2、公称压力3、公称通径4、工作介质5、工作温度6、法兰标准7、结构长度（有要求时）五、图形。

为保证石油气管道阻火器（以下简称阻火器）的性能和质量，满足石油化工企业的安全生产和设计选型的要求，特制定本标准。

本标准适用于IIA级烃类爆炸性气体混合物的输送系统、气体回收系统和气体放空系统的阻火器选用、检验及验收。

执行本标准时，尚应符合现行有关强制性标准规范的规定。

下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

使用本标准时，应探讨使用下列标准最新版本的可能性。

GB976 灰铸铁件分类及技术条件GB5908 石油储罐阻火器阻火性能和试验方法SY/T0512 石油储罐阻火器GB6414 铸件尺寸公差GB9113 整体钢制管法兰GB9438 铝合金铸件技术条件GB9439 灰铸铁件GB11352 一般工程用铸造碳钢件GB13347 石油气管道阻火器阻火性能和试验方法GB50058 爆炸和火灾危险环境电力装置设计规范GB/T11350 铸件机械加工余量GB/T12716 60圆锥管螺纹GB/T13306 标牌GB/T13384 机电产品包装通过技术条件劳动部压力容器安全技术监察规程JB/T4709 钢制压力容器焊接规程GB4879 防锈包装GB4892 硬质直方体运输包装尺寸系列GB191 包装储运图示标志GB6388 运输包装发货标志2 一般规定2.0.1 阻火器接口法兰公称直径为15 20 25 （32） 40 50 （65） 80 100 （125） 150 200250 300 350 400 450 500 600注：带括号的规格不推荐使用.阻火器接口法兰的公称压力可分为0.6、1.6、2.5Mpa。

.阻火器壳体材料代号，见表2.0.3。

料代号3 术语3.0.1 阻火器安装在输送和排放可燃气体的管道上，用以阻止因回火而引起火焰向管道传播、蔓延的安全设备，主要由阻火层、壳体、联接件组成。

3.0.2 阻火层是通过猝火的方式将火焰扑灭的防回火组合元件，由芯件、芯壳、芯件压环或支承杆组成。

阻火器标准里，已证实个含油气盆地，3个获得油气显示的盆地。

待探明油气资源量分别为4．23亿吨和．92万亿立方米。

中西部地区的前陆盆地冲断带、大型隆起带和大面积地层岩性油气藏是未来油气勘探的主要领域。

中西部地区塔里木、四川、鄂尔多斯和准噶尔等盆地发育一系列大型古隆起，除伊盟和渭北隆起外均发现大中型气田，显示出巨大的勘探潜力。

鄂尔多斯近年来相继发现志靖、安塞和西峰等大油田，使之成为陆上石油储量增长最快的盆地，产量从2年的55万吨上升到24年的5万吨。

而塔里木盆地继998年发现克拉2大气田后，又相继发现迪那、吉拉克等大气田，为新疆—上海的天然气管道提供了充足气源。

而西部海相碳酸盐地层也有重大突破，四川盆地发现普光大气田，探明储量达25亿立方米，塔里木盆地轮南地区奥陶系海相碳酸盐岩油田储量规模不断扩大，石油可采不锈钢阻火器一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。

该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。

阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

•易检修，安装方便。

耐烧性能合格，耐烧试验1小时无回火现象。

•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

壳体水压试验合格。

适用范围：该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度℃≤480公称压力(MPa)0.6~5.0防爆级别BS5501:ⅡA、ⅡB、ⅡC三、不锈钢阻火器主要外形与法兰连接尺寸：安装尺寸（毫米）规格（DN）重量（㎏/台）D2D L H n-Φ506Φ110Φ1402202354×148017Φ150Φ1852802704×1810020Φ170Φ2053252754×1815025Φ225Φ2604252908×1820035Φ280Φ3154953058×1825046Φ335Φ37059532012×18注：连接法兰符合JB78-59《铸铁法兰》的规定。

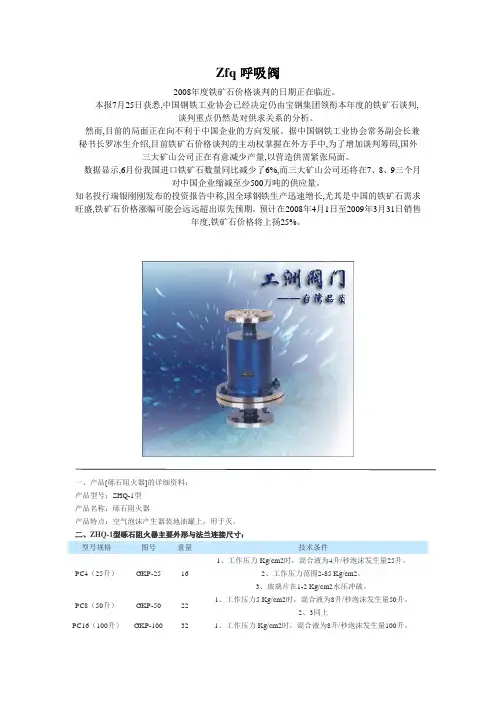

Zfq呼吸阀2008年度铁矿石价格谈判的日期正在临近。

本报7月25日获悉,中国钢铁工业协会已经决定仍由宝钢集团领衔本年度的铁矿石谈判,谈判重点仍然是对供求关系的分析。

然而,目前的局面正在向不利于中国企业的方向发展。

据中国钢铁工业协会常务副会长兼秘书长罗冰生介绍,目前铁矿石价格谈判的主动权掌握在外方手中,为了增加谈判筹码,国外三大矿山公司正在有意减少产量,以营造供需紧张局面。

数据显示,6月份我国进口铁矿石数量同比减少了6%,而三大矿山公司还将在7、8、9三个月对中国企业缩减至少500万吨的供应量。

知名投行瑞银刚刚发布的投资报告中称,因全球钢铁生产迅速增长,尤其是中国的铁矿石需求旺盛,铁矿石价格涨幅可能会远远超出原先预期。

预计在2008年4月1日至2009年3月31日销售年度,铁矿石价格将上扬25%。

一、产品[砾石阻火器]的详细资料：产品型号：ZHQ-1型产品名称：砾石阻火器产品特点：空气泡沫产生器装地油罐上，用于灭。

二、ZHQ-1型砾石阻火器主要外形与法兰连接尺寸：型号规格图号重量技术条件PC4（25升）GKP-25 16 1、工作压力Kg/cm2时，混合液为4升/秒泡沫发生量25升。

2、工作压力范围2-85 Kg/cm2。

3、玻璃片在1-2 Kg/cm2水压冲破。

PC8（50升）GKP-50 22 1、工作压力5 Kg/cm2时，混合液为8升/秒泡沫发生量50升。

2、3同上PC16（100升）GKP-100 32 1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量100升。

2、3同上PC24（150升）GKP-150 40 1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量150升。

2、3同上型号规格安装尺寸（毫米）D D1 D2 d L H n di25升Φ130Φ110Φ160KG2″216 170 4 Φ14 50升Φ150Φ125Φ185KG21/2″228 90 4 Φ18 100升Φ200Φ175Φ235KG3″230 210 8 Φ18 150升Φ225Φ200Φ260KG4″234 230 8 Φ18一、适用范围：①阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用于储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型阻火器原理同上，用在管道上。

阻火器一、阻火器简述阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。

通常装在输送或排放易燃易爆气体的储罐和管线上。

(作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

)石油化工装置的设计中,阻火器是用于阻止可燃气火焰继续传播的安全装置,自1928 年首先应用于石油工业以来,由于其简便易行而被石油及化工装置大量采用。

国内石油化工装置中,阻火器应用已很普通,但在装置设计中,尤其是在线(管道)阻火器选型中的某些细节问题还容易被忽视。

现依据石化装置设计时收集(博赛德泵阀)到的有关资料,就阻火器选用的一些问题进行简要探讨。

＜1 ＞阻火器的工作原理关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。

低于着火点,燃烧就会停止。

依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。

当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。

设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。

当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。

当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

＜2 ＞阻火器的分类目前有几类分类方法。

储油罐呼吸阀的使用原理简介：呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体、油品蒸发损耗。

根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

作用：呼吸阀是保证储罐正常呼吸的一种安全装置,它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能最大限度减少罐内介质的排放,减少环境污染。

工作原理：当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。

当储罐内压力超过大气压力值时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。

当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。

呼吸阀的工作原理：呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。

由此保证压力在一定范围内，保证容器安全。

一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

各种呼吸阀的工作原理：呼吸阀在蒸汽加热系统中起到阻汽排水作用，选择合适的呼吸阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型呼吸阀的工作性能、特点进行全面的了解。

呼吸阀的品种很多，各有不同的性能。

选用呼吸阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的呼吸阀才是正确和有效的。

阻火器的选型和安装设置要求阻火器是一种安装在储罐或排放可燃气体的管道上，用于阻止因回火而引起火焰向油罐或管道传播、蔓延的安全附件。

它由阻火芯、阻火器外壳及附件构成，允许气体通过，但阻止外部火焰向内部方向传播，达到防爆目的，从而保证设施的安全。

VOCs治理工程中，特别是涉VOCs焚烧治理的工程中，废气收集管道需要安装阻火器，也是相关技术规范中的特定要求。

因设备、管道上未设阻火器或性能不达标也会导致生产安全事故。

如2014年6月9日，扬子石化炼油厂焦化车间硫回收装置酸性水罐区发生闪爆事故，调查原因显示罐顶水封罐及罐顶气到焚烧炉连通管线内存在的硫化亚铁自燃，且连通管线内未设阻火器，引燃爆炸性气体，造成6#罐闪爆，由于罐顶气相管线相通，又导致7#罐、8#罐相继发生爆炸。

一、常见问题1.阻火器安装位置不正确，起不到阻止火焰燃烧的作用。

2.应该使用阻火器的场所未安装阻火器。

3.阻火器选型不正确，起不到阻火作用。

4.平时未做好阻火器日常检查维护，使阻火器失去了阻火的效果。

二、阻火器的分类目前对阻火器有几种分类方法。

按照性能可分为阻爆燃型和阻爆轰型。

阻爆燃型是指用于阻止亚音速传播的火焰蔓延；阻爆轰型是指阻止音速和超音速传播的火焰蔓延。

按照使用场合不同可分为放空阻火器和管道阻火器。

放空阻火器是指安装在储罐（或者槽车）的放空管道上，用于阻止外部火焰传入储罐（或者槽车）内，分为管端型和普通型：管端型阻火器为阻爆燃型，是指一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽；普通型阻火器是指两端与管道相连，通过下游管道与大气相通，分为阻爆燃型和阻爆轰型。

管道阻火器安装在密闭管路系统中，用于防止管路系统一端的火焰蔓延到管路系统的另一端，分为阻爆燃型和阻爆轰型。

按照阻火结构可分为填充型、板型、金属丝网型、液封型和波纹型等5种。

阻火器按照最大试验安全间隙（MESG）测试气体爆炸组级别分为7级，分别为IIA1、IIA、IIB1、IIB2、IIB3、IIB、IIC组别，每个组别又都存在爆燃、稳定爆轰和非稳定爆轰。

阻火器的选用阻火器的选用1 阻火器的作用及工作原理1.1 阻火器的作用阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。

通常装在输送或排放易燃易爆气体的储罐和管线上。

作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

石油化工装置的设计中，阻火器是用于阻止可燃气火焰继续传播的安全装置，自1928 年首先应用于石油工业以来，由于其简便易行而被石油及化工装置大量采用。

国内石油化工装置中，阻火器应用已很普通，但在装置设计中，尤其是在线(管道) 阻火器选型中的某些细节问题还容易被忽视。

1.2 阻火器的工作原理关于阻火器的工作原理，目前主要有两种观点：一是基于传热作用；一是基于器壁效应。

1、传热作用燃烧所需要的必要条件之一就是要达到一定的温度，即着火点。

低于着火点，燃烧就会停止。

依照这一原理，只要将燃烧物质的温度降到其着火点以下，就可以阻止火焰的蔓延。

当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。

设计阻火器内部的阻火元件时，则尽可能扩大细小火焰和通道壁的接触面积，强化传热，使火焰温度降到着火点以下，从而阻止火焰蔓延。

2、器壁效应燃烧与爆炸并不是分子间直接反应，而是受外来能量的激发，分子键遭到破坏，产生活化分子，活化分子又分裂为寿命短但却很活泼的自由基，自由基与其它分子相撞，生成新的产物，同时也产生新的自由基再继续与其它分子发生反应。

当燃烧的可燃气通过阻火元件的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。

当阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导地位，由于自由基数量急剧减少，反应不能继续进行，也即燃烧反应不能通过阻火器继续传播。

2 阻火器的分类2.1 按性能分类1、阻爆燃型阻火器:用于阻止亚声速传播的火焰蔓延。

阻火器原理与分类储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或者阻挠火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时, 由于热量损失而熄灭的原理设计创造。

阻火器的阻火层结构有砾石型、金属丝网型或者波纹型。

合用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或者火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气管网上,也可用在乙炔、氧气、氮气、天然气的管道上。

阻火器可与呼吸阀配套使用, 亦可单独使用。

也可加装在内浮顶储罐的通气管道上。

一、主要性能1、阻爆性能合格, 连续13 次阻爆性能试验,每次均能阻火。

2、耐烧性能合格,耐烧试验1 小时无回火现象。

3 、壳体水压试验合格。

阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

二、工作原理大多数阻火器是由能够通过气体的许多细小、均匀或者不均匀的通道或者孔隙的固体材质所组成,对这些通道或者孔隙要求尽量的小,小到只要能够通过火焰就可以。

这样,火焰进入阻火器后就分成许多细小的火焰流被熄灭。

火焰能够被熄灭的机理是传热作用和器壁效应。

(1 传热作用管道阻火器能够阻挠火焰继续传播并迫使火焰熄灭的因素之一是传热作用。

阻火器是由许多细小通道或者孔隙组成的, 当火焰进入这些细小通道后就形成许多细小的火焰流。

由于通道或者孔隙的传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度时火焰即被熄灭。

进行的试验表明, 当把阻火器材料的导热性提高460 倍时, 其熄灭直径仅改变2.6%。

说明材质问题是次要的。

即传热作用是熄灭火焰的一种原因,但不是主要的原因。

因此,对于作为阻爆用的阻火器来说,其材质的选择不是太重要的。

但是在选用材质时应考虑其机械强度和耐腐蚀性能。

(2 器壁效应根据燃烧与爆炸连锁反应理论,认为燃烧炸现象不是份子间直接作用的结果,而是在外来能源(热能、辐射能、电能、化学反应能等的激发下,使份子分裂为十分活泼而寿命短促的自由基。

管道阻火器介绍说明（共5篇）第一篇：管道阻火器介绍说明管道阻火器介绍说明一、简介管道阻火器是用来阻止易燃气体（*************杨忠泽05）、液体的火焰蔓延和防止回火而引起爆炸的安全装置。

管道阻火器通常装在输送或排放易燃易爆气体的储罐和管线上。

如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。

二、工作原理管道阻火器综合引进英国、德国等公司的先进技术，配之先进的加工设备和完善的检测装置，生产的防爆波纹阻火器，具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氮气、氧气、液化气等特殊介质。

品种：管道防爆波纹阻火器、管道散热放空阻火器、管道砾石阻火器、储罐防、波纹阻火器、储罐抽屉式阻火器、储罐防爆阻火通气罩等。

适用于储存闪点低于60℃的石油化工产品，如汽油、煤油、轻柴油、甲苯等。

三、技术参数工作温度≤400℃工作压力：1.0-4.0Mpa壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L。

·规格：DN32、DN40、DN50、DN80、DN100、DN125、DN150、DN200、DN250阻火芯件材质：不锈钢波N板，部分采用不锈钢丝网。

防爆级别：BS5501：IIA、IIB、IIC。

·制造、检测标准：按GB5908-86标准执行。

法兰标准：HG20592~97PN1.0如客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

订货时请注明阻火器的介质、型号、规格、压力、材质等。

维修与保养1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。

检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
