预制梁场施工方法和工艺

【图文讲解】小箱梁预制场地、台座及模板施工工艺工艺流程场地布置小箱梁一般自重较大，运输不方便，在考虑保证安全性和质量的前提下，本着因地制宜的原则，预制场布置形式有多种：(1)一般选择桥的终点和起点路基外侧预制，梁的方向同路线走向，如下图1。

箱梁横移，再纵移，从一头向另一头架设安装；(2)也有选在桥址桥孔范围内，为顺桥向布置，如图下图2。

采用架桥机，或跨墩龙门等方式吊装；(3) 在施工进度允许的情况下，也有在桥头路基上布置的，吊装方法大致同(2)。

台座施工设底模前应检测地基承载力并验算张拉前和张拉后所需地基承载力，必要时可在两端头设计为扩大基础。

底座采用15~20cm厚C20混凝土，上铺5mm厚钢板或水磨石等其他符合要求的材料。

应根据设计提供的反拱值在底座制作时预设底模反拱，反拱值应结合施工实际和梁的张拉情况进行适当调整。

反拱应按抛物线设置。

一般底座结构形式，如以下示意图。

1、台座沉降主要表现形式后期台座不均匀沉降过大，承载能力不足，甚至造成台座断裂，影响箱梁施工质量和存梁安全。

2、台座沉降原因分析①台座设计承载力不足，前期可能考虑经济等原因，在规划设计时对台座基础承载力设计不足或台座中配筋不足甚至没有配筋。

②未严格按照设计施工由于施工人员质量意识差、操作方法不当、过程监控不到位等原因，而出现基础处理不到位、配筋不足、混凝土不密实等问题，影响台座质量。

③梁场排水不畅通梁场排水设计不合理，使在施工过程中养护水、雨水等不能及时排除，台座基础长时间浸泡，使基础承载力降低，导致沉降过大。

④在张拉过程中，施加预应力后梁体起拱，梁端附近荷载集中也容易引起基础不均与沉降。

3、台座沉降预防措施①根据场地实际情况进行设计根据梁场地质地形条件、水温条件进行设计，选择合理的地基处理方式，可根据场地地基承载力实测值进行设计，选择地基处理方式。

②施工过程严格控制施工前进行明确交底，过程中进行旁站监控，测定地基处理结果，达到设计承载力要求后方可进行基础施工。

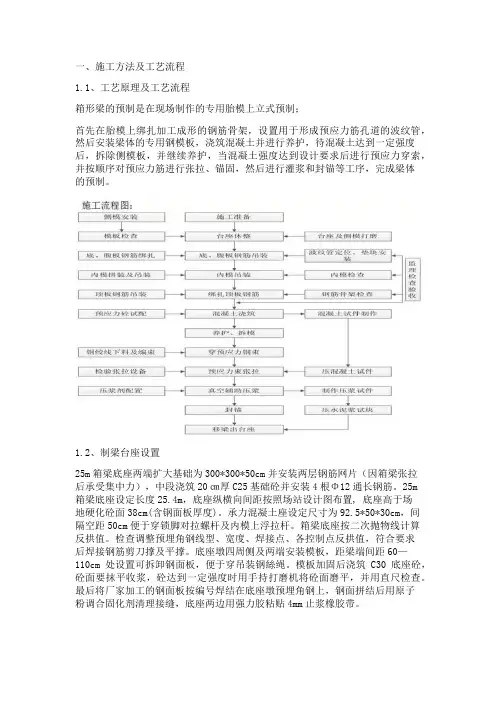

一、施工方法及工艺流程1.1、工艺原理及工艺流程箱形梁的预制是在现场制作的专用胎模上立式预制；首先在胎模上绑扎加工成形的钢筋骨架，设置用于形成预应力筋孔道的波纹管，然后安装梁体的专用钢模板，浇筑混凝土并进行养护，待混凝土达到一定强度后，拆除侧模板，并继续养护，当混凝土强度达到设计要求后进行预应力穿索，并按顺序对预应力筋进行张拉、锚固，然后进行灌浆和封锚等工序，完成梁体的预制。

1.2、制梁台座设置25m箱梁底座两端扩大基础为300*300*50cm并安装两层钢筋网片（因箱梁张拉后承受集中力），中段浇筑20㎝厚C25基础砼并安装4根Φ12通长钢筋。

25m箱梁底座设定长度25.4m，底座纵横向间距按照场站设计图布置, 底座高于场地硬化砼面38cm(含钢面板厚度)。

承力混凝土座设定尺寸为92.5*50*30cm，间隔空距50cm便于穿锁脚对拉螺杆及内模上浮拉杆。

箱梁底座按二次抛物线计算反拱值。

检查调整预埋角钢线型、宽度、焊接点、各控制点反拱值，符合要求后焊接钢筋剪刀撑及平撑。

底座墩四周侧及两端安装模板，距梁端间距60—110cm处设置可拆卸钢面板，便于穿吊装钢絲绳。

模板加固后浇筑C30底座砼，砼面要抹平收浆，砼达到一定强度时用手持打磨机将砼面磨平，并用直尺检查。

最后将厂家加工的钢面板按编号焊结在底座墩预埋角钢上，钢面拼结后用原子粉调合固化剂清理接缝，底座两边用强力胶粘贴4mm止浆橡胶带。

1.3、预制小箱梁模板安装1.3.1、介于钢筋骨架整体吊装入模工艺，预制小箱梁侧模板提前与底模进行安装连接工艺，利用10t龙门吊进行节段安装与底模连接，减少了钢筋入模后再安装侧模造成局部位置模板接缝不严密、错台等现象难以调整，保证了梁体外形外观质量。

1.3.2、在设置底模时，用5号槽钢作为台座包边，角钢槽口向内，用橡胶止浆片粘贴，利用侧模紧贴止浆片有效止浆，保证了梁体下倒角的外形外观质量。

侧模通过台座基础空隙处进行对拉，保证梁体结构尺寸。

预制梁施工工艺流程及施工要点详解后张法施工工艺：清理底模、施工放样→侧模、端头模板拼装→绑扎底、腹板钢筋→安装预应力管道→安装内模→绑扎顶板钢筋→浇筑梁体混凝土→梁体养生→张拉、压浆→梁端封锚、堵头混凝土施工要点1钢筋1)钢筋下料、加工、定位、绑扎、焊接严格按规范及设计图纸进行。

2)钢筋的保护层垫块推广使用半球形高强砂浆垫块，绑扎牢固可靠。

2模板1)使用前或每片梁拆模后应指派专人认真打磨模板并涂刷专用脱模剂。

2)采取内模压杆，或用地锚固定内模，防止内模上浮。

3波纹管、锚垫板1)在钢筋绑扎过程中，应根据设计精确固定波纹管和锚垫板位置。

2)波纹管的连接应采用大一级直径的同类管道，其长度宜为被连接管道内径的5~7倍。

接头长度不低于规范要求，并在波纹管连接处用密封胶带封口，确保不漏浆。

3)锚具、锚垫板经准入并检测合格后方可使用。

锚下加强筋与锚下螺旋筋应按设计要求布设，螺旋筋与锚垫板相配套。

4混凝土1)严格按“阶梯”浇筑施工工法施工，浇筑底板时，借助顶板预留混凝土漏斗施工，间隔5m逐步推进连续施工，保证混凝土的整体性。

2)梁片的预制要留有同条件养生试块，试块放置在梁片的顶板上，与该梁片同时、同条件养生。

5预应力施工1)钢绞线必须编束。

2)张拉前的混凝土养生时间及强度控制：混凝土强度应不小于设计规定值，养生期限以回弹强度达到设计强度为准。

3)张拉采用张拉力与伸长量双控制的方法，不能直接量取千斤顶的油缸变位量，一般采用两端对称张拉，张拉计算公式按L实=L-L1+(L1'-L1)(L1张拉至20%ok(15%ok)时千斤顶的活塞长；L张拉至100%δk时千斤顶的活塞长；L1'张拉至40%δk(30%δk)时千斤顶的活塞长)。

4)预应力钢绞线在张拉控制应力达到稳定后方可锚固。

6压浆1)箱梁压浆应采用真空压浆工艺，每个预制梁场应在满足正常施工情况下备用1套真空压浆设备。

2)施工要求：压浆宜采用专用压浆料或专用压浆剂配制的浆液，浆液的水胶比控制在0.26~0.28，初始流动度不大于13s。

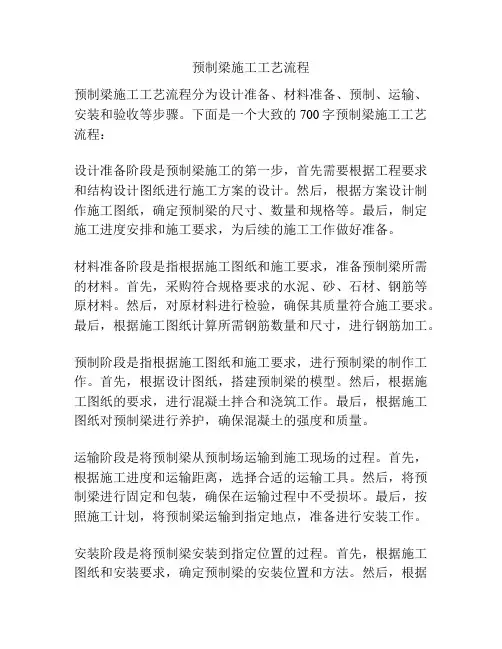

预制梁施工工艺流程预制梁施工工艺流程分为设计准备、材料准备、预制、运输、安装和验收等步骤。

下面是一个大致的700字预制梁施工工艺流程：设计准备阶段是预制梁施工的第一步，首先需要根据工程要求和结构设计图纸进行施工方案的设计。

然后，根据方案设计制作施工图纸，确定预制梁的尺寸、数量和规格等。

最后，制定施工进度安排和施工要求，为后续的施工工作做好准备。

材料准备阶段是指根据施工图纸和施工要求，准备预制梁所需的材料。

首先，采购符合规格要求的水泥、砂、石材、钢筋等原材料。

然后，对原材料进行检验，确保其质量符合施工要求。

最后，根据施工图纸计算所需钢筋数量和尺寸，进行钢筋加工。

预制阶段是指根据施工图纸和施工要求，进行预制梁的制作工作。

首先，根据设计图纸，搭建预制梁的模型。

然后，根据施工图纸的要求，进行混凝土拌合和浇筑工作。

最后，根据施工图纸对预制梁进行养护，确保混凝土的强度和质量。

运输阶段是将预制梁从预制场运输到施工现场的过程。

首先，根据施工进度和运输距离，选择合适的运输工具。

然后，将预制梁进行固定和包装，确保在运输过程中不受损坏。

最后，按照施工计划，将预制梁运输到指定地点，准备进行安装工作。

安装阶段是将预制梁安装到指定位置的过程。

首先，根据施工图纸和安装要求，确定预制梁的安装位置和方法。

然后，根据施工要求，进行起吊、定位和固定等工作。

最后，进行预应力处理，确保预制梁的稳固和安全。

验收阶段是指对已安装的预制梁进行验收和评估的过程。

首先，对预制梁的尺寸、位置和固定等进行检查，确保其符合设计图纸和施工要求。

然后，进行验收试验，包括混凝土抗压强度和抗震性能等方面的测试。

最后，根据验收结果，作出相应的评估和决策，确保预制梁的质量和安全。

以上就是预制梁施工工艺流程的大致步骤。

通过科学的施工方案和严格的施工过程，可以确保预制梁的质量和安全性，提高工程的施工效率和质量。

第1篇一、工程概况本工程为某高速公路桥梁工程，桥梁全长为XX公里，共有XX座桥梁，其中预制梁桥XX座，现浇梁桥XX座。

预制梁场位于施工现场附近，占地约XX亩，主要承担预制梁的生产任务。

二、预制梁场布置1. 总体布置预制梁场分为生产区、材料堆场、生活区、办公区、试验室、设备停放区等区域。

生产区包括预制台座、钢筋加工区、混凝土拌和站、养护池等；材料堆场包括钢筋、水泥、砂石、外加剂等材料堆放区；生活区包括宿舍、食堂、浴室等设施；办公区包括办公室、会议室等；试验室用于进行材料性能测试和质量控制；设备停放区用于存放施工设备。

2. 具体布置（1）生产区：预制台座采用现浇式台座，台座尺寸为XX米×XX米，间距为XX米。

钢筋加工区设置在预制台座附近，便于钢筋加工和运输。

混凝土拌和站位于生产区中心，便于混凝土的供应。

（2）材料堆场：钢筋堆放区采用地面堆放，水泥、砂石、外加剂等材料堆放区采用地面堆放和堆场式堆放。

（3）生活区：宿舍、食堂、浴室等设施按照施工人员需求合理布置。

（4）办公区：办公室、会议室等设施按照实际情况布置。

（5）试验室：试验室位于生产区附近，便于材料性能测试和质量控制。

（6）设备停放区：设备停放区位于生产区附近，便于设备维护和保养。

三、预制梁生产工艺1. 钢筋加工（1）钢筋加工设备：钢筋调直机、钢筋切断机、钢筋弯曲机、钢筋冷拉设备等。

（2）钢筋加工工艺：钢筋调直、切断、弯曲、冷拉等。

2. 混凝土拌和（1）混凝土拌和设备：混凝土搅拌楼、混凝土运输车等。

（2）混凝土拌和工艺：按照设计要求，配制混凝土配合比，进行混凝土拌和。

3. 预制梁生产（1）预制梁生产工艺：钢筋绑扎、模板安装、混凝土浇筑、混凝土养护、预制梁移运等。

（2）预制梁质量要求：按照设计规范和质量标准进行预制梁生产。

四、预制梁质量保证措施1. 材料质量保证（1）严格控制原材料质量，确保原材料符合设计规范要求。

（2）对进场材料进行检验，不合格材料不得使用。

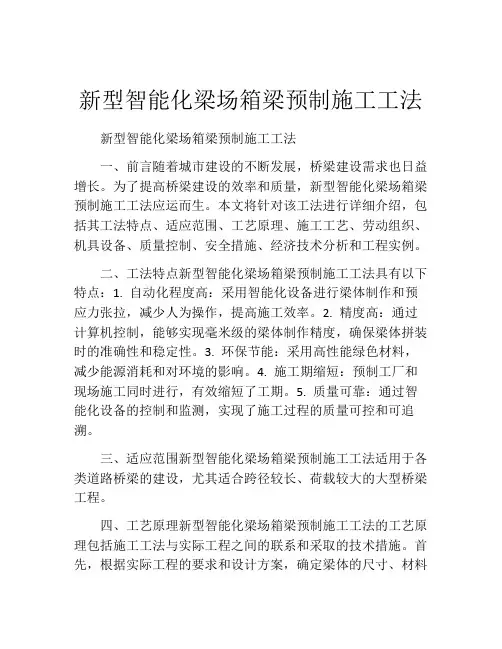

新型智能化梁场箱梁预制施工工法新型智能化梁场箱梁预制施工工法一、前言随着城市建设的不断发展，桥梁建设需求也日益增长。

为了提高桥梁建设的效率和质量，新型智能化梁场箱梁预制施工工法应运而生。

本文将针对该工法进行详细介绍，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点新型智能化梁场箱梁预制施工工法具有以下特点：1. 自动化程度高：采用智能化设备进行梁体制作和预应力张拉，减少人为操作，提高施工效率。

2. 精度高：通过计算机控制，能够实现毫米级的梁体制作精度，确保梁体拼装时的准确性和稳定性。

3. 环保节能：采用高性能绿色材料，减少能源消耗和对环境的影响。

4. 施工期缩短：预制工厂和现场施工同时进行，有效缩短了工期。

5. 质量可靠：通过智能化设备的控制和监测，实现了施工过程的质量可控和可追溯。

三、适应范围新型智能化梁场箱梁预制施工工法适用于各类道路桥梁的建设，尤其适合跨径较长、荷载较大的大型桥梁工程。

四、工艺原理新型智能化梁场箱梁预制施工工法的工艺原理包括施工工法与实际工程之间的联系和采取的技术措施。

首先，根据实际工程的要求和设计方案，确定梁体的尺寸、材料等参数。

然后，使用智能化设备对混凝土材料进行搅拌、成型和养护，实现梁体的预制。

同时，结合预应力钢筋的要求，进行预应力张拉和锚固处理。

最后，将预制好的梁体运至施工现场，进行拼装、永久性锚固和连接工作。

五、施工工艺新型智能化梁场箱梁预制施工工法的施工工艺包括以下几个主要阶段：1. 设备调试和材料准备阶段：调试智能化设备，准备混凝土材料和预应力钢筋等施工所需材料。

2. 混凝土梁体预制阶段：通过智能化设备进行混凝土搅拌、成型和养护，制作预制梁体。

3. 预应力处理阶段：根据设计要求，进行预应力钢筋的张拉和锚固处理。

4. 梁体运输和组装阶段：运输预制好的梁体至施工现场，进行梁体的组装、永久性锚固和连接工作。

7.2.1混凝土预制梁（板）（模板与支架、钢筋、混凝土）制作、安装施工工艺标准1 总则1.1 适用范围本标准适用于本企业承接的城市桥梁工程中混凝土预制梁（板）制作、安装的施工及验收。

1.2 参考标准及规范本标准依据现行国家标准《城市桥梁工程施工与质量验收规范》GJJ2-2008、《城市桥梁养护技术标准》GJJ99-2003、J281-2003、钢筋焊接及验收规程(JGJ18-2003) 、建筑施工扣件式钢管脚手架安全技术规范JGJ130－2001及《公路桥涵施工技术规范》（JTJ 041－2000）等的要求进行编制。

在工程施工时除执行本标准外，尚应符合现行国家、行业及地方有关标准（规范）的相应规定。

2 术语2.0.1混凝土预制梁（板）指桥梁上部结构梁（板）在专门场地进行钢筋混凝土的预制施工，然后运至桥位进行安装的结构。

3 基本规定3.0.1 预制梁（板）所用的水泥、砂、石、水、外掺剂的质量和规格必须符合设计和规范的要求，并按规定的配合比施工。

3.0.2 预制梁（板）不得出现露筋和空洞现象。

3.0.3 预制梁（板）采用胶囊施工时，应采取有效措施防止胶囊上浮。

3.0.4 预制梁（板）在吊出预制底座时，混凝土强度不得低于设计要求的吊装强度；梁（板）在安装时，支承结构（墩台、盖梁、垫石）的强度应符合设计要求。

3.0.5 预制梁（板）安装前，墩台支座垫板必须牢固。

3.0.6 预制梁（板）就位后，梁两端支座应对位，梁（板）底与支座以及支座底与垫石顶必须密贴，否则应重新安装。

3.0.7 两梁（板）之间接缝填充材料的规格和强度应符合设计要求。

3.0.8 雨期应避免在雨中进行预制混凝土浇筑。

4 施工准备4.1 技术准备4.1.1 认真审核设计图纸，编制专项分项工程施工方案并报业主及监理审扣4.1.2 进行钢筋的取样试验、钢筋放样及配料单编制工作。

4.1.3 对模板进行进场验收。

4.1.4对混凝土各种原材料进行取样试验及混凝土配合比设计。

梁场参观第二弹-T梁预制施工工艺及流程之前小编带着大家参观过小箱梁的施工工艺及流程，这次我们来看T梁的施工及流程，话不多说，直奔正题。

1、T梁模板制作与安装T梁模板以厚6mm钢板作为面板；面板横肋采用[8槽钢，间距30cm；竖肋采用[10槽钢，设置内外两层，内外层以[10槽钢斜撑及横撑焊接连成整体构成骨肋，纵向骨肋间以[8槽钢横联相连，骨肋间距1.0m；外侧竖肋上端及内侧竖肋下端设两根[8通常槽钢，做对拉螺栓孔背肋，高度和底座预留孔对齐。

模板制作成可以调整横坡的，在有横坡变化的T梁翼缘板模板设置螺丝螺杆，确保能根据设计要求进行横坡调整，吊装后保持横坡平顺。

横隔板底模设计要求制作活动的、单独拆卸，以保证在先拆除侧模后，横隔板的底模仍能起支撑作用，直至张拉施工后才能拆除，避免横隔板与翼缘、腹板交界处出现因横隔板过早悬空而产生裂纹，并且多制作出来一套；横隔板要求脱模顺滑，在制作时，上口内侧27cm，上口外侧22cm，下口内侧22cm，下口外侧18cm。

模板的长度按标准梁长制作，梁长变化段设置在靠梁端的第一个中横隔梁与T梁腹板变宽点之间，侧模长度一般要比设计梁长1‰，每套模板还应配备相应的锲块模板调节，以适应不同梁长的需求。

T梁梁端预留的横向钢筋不得贴模预制后再扳起，端部侧模必须根据设计规定的横向钢筋位置、间距进行开槽、开孔，确保T梁端头横向钢筋能通长设置，数量符合设计要求，对与波纹管、钢筋骨架冲突的横向钢筋应合理避开，不得截断或不安装。

T梁横隔板端头模板采用整体式模板，顶面到行车道板顶端，与两侧翼缘环形筋梳型模板对齐。

模板上严格按设计规定的钢筋位置、间距进行开槽、开孔，尤其是横隔板顶端的主筋位置必须打孔，控制主筋的平面和水平位置，保证梁体架设后横隔板连接顺畅。

一片T梁模板分二次安装，第一次是肋板内预应力管道安装完后，将锚垫板与端模板用螺栓固定，端模板安装就位；第二次是安装侧模，由中间向两端对称安装。

模板拆除顺序遵循先支后拆、后支先拆的原则。

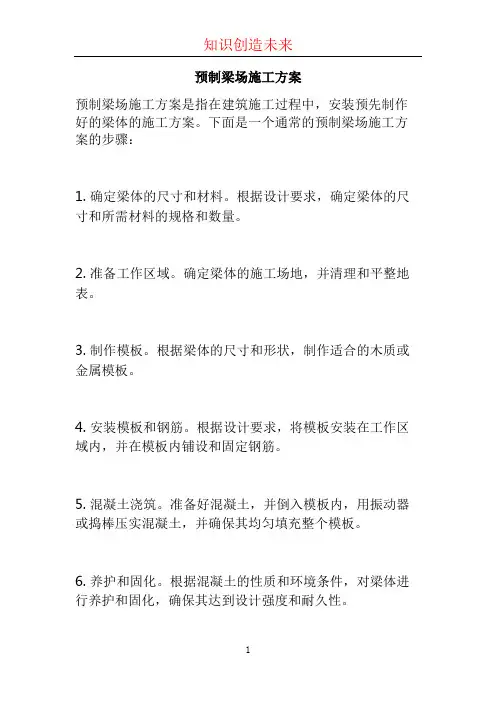

预制梁场施工方案
预制梁场施工方案是指在建筑施工过程中，安装预先制作好的梁体的施工方案。

下面是一个通常的预制梁场施工方案的步骤：
1. 确定梁体的尺寸和材料。

根据设计要求，确定梁体的尺寸和所需材料的规格和数量。

2. 准备工作区域。

确定梁体的施工场地，并清理和平整地表。

3. 制作模板。

根据梁体的尺寸和形状，制作适合的木质或金属模板。

4. 安装模板和钢筋。

根据设计要求，将模板安装在工作区域内，并在模板内铺设和固定钢筋。

5. 混凝土浇筑。

准备好混凝土，并倒入模板内，用振动器或捣棒压实混凝土，并确保其均匀填充整个模板。

6. 养护和固化。

根据混凝土的性质和环境条件，对梁体进行养护和固化，确保其达到设计强度和耐久性。

7. 拆除模板。

混凝土固化后，拆除模板，并进行表面修整，使梁体达到要求的外观和尺寸。

8. 运输和安装。

将预制好的梁体运输到施工现场，并使用
适当的设备和方法将其安装在设计位置上。

9. 连接和固定。

根据设计要求，采用适当的连接和固定方法，将梁体与其他结构元素进行连接。

10. 检查和验收。

对安装完成的梁体进行检查和验收，确保其符合设计和规范要求。

以上是通常的预制梁场施工方案的步骤，具体的方案还需
根据具体工程的要求和条件进行调整和优化。

预制梁场施工方法和工艺预制梁场施工方法和工艺是针对预制梁在施工过程中的工艺流程和施工方法的规范性要求的总称。

预制梁作为建筑中的重要构件，其质量和执行速度对整个工程的进展和质量起到至关重要的作用。

因此，预制梁场施工方法和工艺被广泛应用于工程建设中。

下面将介绍一种常用的预制梁场施工方法和工艺：一、预制梁场的组织与管理1.施工组织设计：根据预制梁场的规模和施工进度计划，合理安排施工人员、机械设备和材料的使用，确保施工工序顺利进行。

2.质量控制与检验：严格遵守预制梁的技术规范要求，加强施工现场质量验收工作，确保预制梁的质量符合标准。

3.施工安全与环境保护：加强施工现场安全教育和培训，合理采取安全防护措施，保证施工过程安全可靠。

二、预制梁场的施工方法1.梁模架设：根据设计要求，将预制梁尺寸和形状转化为模具的尺寸和形状。

根据需要，制作可以拆卸的木模或钢模，保证模具的精度和平整度。

2.混凝土搅拌与浇注：按照设计要求，选用符合标准的水泥、骨料和细集料，根据配比要求进行搅拌，保持混凝土的均匀性和自流性。

然后将混凝土倒入模具中，用振动器震动混凝土，排除空气和杂质，使混凝土充分密实。

3.养护与脱模：灌注完混凝土后，根据混凝土种类和环境条件，制定合理的养护方案，确保混凝土的强度和耐久性。

当混凝土达到设计强度要求后，进行脱模，注意避免对混凝土造成损害。

4.质量检验：对预制梁进行质量检验，包括检验梁的尺寸、平整度、外观质量和强度等，确保预制梁符合设计要求和相关技术规范。

5.标记、运输和堆放：对预制梁进行标记，以便在后续工序中能够准确安装。

根据设计要求，选择合适的运输工具，将预制梁运输到施工现场，并进行堆放。

三、常见问题及对策1.梁模尺寸偏差：在制作梁模时，尺寸可能会出现一定的偏差，导致预制梁的尺寸偏差。

解决方法是要求模具制作精度高，采用自动控制设备进行加工。

2.混凝土强度不达标：混凝土强度不达标可能是由于配料不准确或养护不当所致。

预制梁制作及安装施工方案1、现场施工布置我项目部把预制梁场设立在桥梁2—9号桩位之间，临时占据桥梁永久征地，站桥位7跨共计175米。

在梁场部分灌注桩施工完毕后，我部首先对该部分灌注桩及系梁进行成品保护，覆盖50cm厚度的素土，确保灌注桩及系梁完好无损。

同时，加强对预制厂附近墩号的构件保护措施，严禁碰撞或磨损已经完成的混凝土构件，对墩柱、系梁、盖梁等构件围裹塑料布进行保护，在构件四周设立防护网进行围护。

预制场梁区内换填两步灰土分层碾压后上铺10cm碎石，面层采用15cm厚C15混凝土进行地面硬化。

为避免梁场地基由于积水产生沉陷对板梁质量造成不良影响，我们在场地硬化时设置2%的排水横坡，在梁场四周设置40cm*40cm的排水沟，将积水迅速排出。

在梁场处桥梁两侧铺设龙门吊运行轨道，轨道长度按照桥梁89—105号桩位长度进行铺设；龙门吊跨径在33米左右，高度17米左右。

预制场内配备2台龙门吊车和4台汽车吊进行梁板预制、模板吊装和拆卸等，同时龙门吊用来起吊移动梁板、辅助上梁工作，在梁场布置一台架桥机，与梁场相邻两跨用龙门吊进行上梁工作，然后拼装架桥机，之后由龙门吊将梁吊至架桥机运梁小车，再由运梁小车运至架桥机处，有架桥机完成架梁工作。

2、小箱梁预制小箱梁预制要根据大桥施工总体进度计划周密安排，统筹计划，预制进度必须与上梁进度紧密结合。

由于现场施工条件有限，预制场不可能大量存梁，所以小箱梁预制必须按跨内梁片数依次顺序预制，边预制边上梁，形成流水作业，这也是保证整体施工进度要求的关键环节。

（一）梁底座制作在已经处理完成后的场地上进行放线规划，然后浇筑混凝土台座。

前预制场共浇筑60个混凝土台座，混凝土台座做法：按照预制场梁位布置图进行放线，然后支设模板并浇筑C25混凝土，台座厚度为25cm，在梁端采用混凝土扩大基础进行处理，在跨中设置台座向下的反拱，反拱值大小需与设计单位协商确定，其他位置按照抛物线进行设置。

浇筑台座基础时每隔0.8m 设置一道450PVC管，便于支模时穿拉杆。

预制梁安全施工
预制梁的安全施工方法及要点
在进行预制梁的安全施工时，需要注意以下几个要点：
1. 施工前的准备工作：在进行预制梁安装之前，需要对工地进行认真的勘察和检查，确保地基坚实稳定，满足预制梁的安装要求。

同时，还需要准备好必要的施工设备和工具，并进行检查和保养，保证其正常运行。

2. 材料的选择和质量控制：在选择预制梁材料时，要注意选择质量良好、符合相关标准的产品。

在运输和搬运过程中，要确保材料的完整性和安全性，防止被损坏或变形。

3. 搭设施工平台和安全防护措施：在进行预制梁的安装时，需要搭设施工平台和脚手架，保证工人可以稳定地站立和进行操作。

同时，要设置好合适的安全防护措施，如安全带、防护网等，以确保工人的安全。

4. 负载和起吊控制：在进行预制梁的吊装时，需要根据梁的重量和尺寸，正确选择合适的吊装设备，并进行负载计算和控制。

吊装过程中要确保吊具的牢固，避免梁体倾倒或滑脱。

5. 固定和连接：在进行预制梁的安装过程中，需要对梁体进行正确的固定和连接，以确保其稳定性和安全性。

固定和连接方法需要符合相关规范和标准，并经过专业人员的施工和检验。

6. 安全检查和维护：在预制梁安装完成后，需要进行安全检查和维护工作。

对梁体和相关设备进行检查，确保其正常运行和使用。

同时，还要制定合理的维护计划，并按时进行维护和保养，延长梁体的使用寿命。

在预制梁的安全施工中，以上要点是必须要注意的，只有做好这些方面的工作，才能确保施工的安全和质量。

1、预制场布置由于本项目主线均处于山区，改建段多为傍山险路，难以找到合适的预制场地，经反复比选，决定在xxxx处建设预制梁场，并与混凝土拌合站合并布置。

整个场地呈梯形，占地面积xxxx㎡。

预制场共设9个箱梁预制台座，每个台座长32m，分2排布设，台座分两次浇筑完成，设置1.7cm反拱，顶面铺设8mm钢板；存梁区设置四排存梁台座，计划存梁56片，考虑现场施工进度等因素，最大存梁数量计划为76片（不含制梁区台座）。

2、钢筋加工、波纹管安装（1）钢筋加工预制梁体的钢筋应进行整体绑扎，先进行底板及腹板钢筋的绑扎，然后进行顶板钢筋的绑扎。

钢筋绑扎在定型胎模上进行，钢筋绑扎胎模用型钢和钢筋制作，其外形分别按照梁体底腹板及顶板形状制作，纵向按照钢筋的间距设置槽口，以保证钢筋对位准确，提高工作效率。

当梁体钢筋与预应力管道相碰时，可适当移动梁体的构造钢筋或进行适当弯折。

对预应力筋竖弯及平弯处的箍筋应特别注意绑扎牢固。

在绑扎梁体钢筋时应同时绑扎桥面及横隔板的预留钢筋，在钢筋较密处，应注意混凝土的灌注通路，必要时将相邻钢筋成束绑扎。

梁体钢筋最小净保护层为20mm，绑扎铁丝尾段不得伸入保护层内。

当采用垫块控制净保护层厚度时，垫块应采用与梁体同等寿命的材料，以保证耐久性，垫块间距50cm呈梅花型布置。

钢筋直径在16mm以上的钢筋采用电焊连接，其焊接长度：单面为10d，双面焊为5d（d为钢筋直径），配置在同一截面的接头严格按施工规范执行。

（2）波纹管安装非预应力钢筋骨架绑扎完成后，穿设波纹管，波纹管采用“定位网法”安装，严格按照设计给定的坐标将波纹管用“#”形定位筋进行固定，定位筋用φ8钢筋，曲线段每50cm一道，直线段每80cm一道。

钢束平弯处设置防崩钢筋，每50cm一道，防崩钢筋的内侧圆弧一定要与波纹管内曲面相密贴，定位筋和防崩钢筋点焊在箱梁腹板或箍筋上，不得松动。

接头采用大一号的波纹管，接头长度不小于30厘米，接缝处用胶带缠裹牢固，防止进浆，往返缠绕一圈，缠绕宽度5厘米。

预制梁施工工艺流程及施工要点详解预制梁是在工厂或预制场地中制作完成的梁体，在现场进行安装。

预制梁施工工艺流程一般包括下料、制作预应力构件、模板设计制作、钢筋加工、混凝土搅拌和浇注、固定粗纱线、脱模、运输与吊装等环节。

下面将详细介绍预制梁施工的流程和要点。

第一步：下料根据施工设计要求，对预制梁的原材料（混凝土、钢筋等）进行检查，并进行下料。

下料时要准确测量材料的尺寸和长度，确保材料符合工程要求和设计尺寸。

第二步：制作预应力构件对预制梁进行预应力构件的制作。

首先确定预应力构件的位置和布置方式，然后制作预应力构件，并进行预应力张拉，使梁体具有一定的预应力。

第三步：模板设计制作根据预制梁的设计要求和尺寸规格，设计并制作合适的模板。

模板要具备足够的强度和刚度，以确保混凝土浇注时不发生变形或渗漏。

第四步：钢筋加工根据设计要求和制作图纸，对钢筋进行加工和预埋件的设置。

加工钢筋时要保证尺寸准确、安装牢固，并进行预埋件的固定，以便在混凝土浇注时能够与混凝土牢固结合。

第五步：混凝土搅拌和浇注根据混凝土配合比，进行混凝土材料的配制和搅拌。

然后，将搅拌好的混凝土用泵车或搅拌车运输到施工现场，并进行浇注。

在浇注过程中，要保持混凝土的均匀性和流动性，以确保浇注成型后的梁体质量优良。

第六步：固定粗纱线混凝土浇注完成后，要在梁体上固定粗纱线。

粗纱线用来固定梁体的预应力构件和预埋件等，以保证梁体的强度和稳定性。

固定粗纱线时要注意固定的位置和张力，使其能够充分发挥作用。

第七步：脱模混凝土养护一段时间后，可以进行脱模操作。

脱模时要小心谨慎，避免损坏混凝土表面和模板，以及影响梁体的整体质量。

第八步：运输与吊装脱模后，就可以进行梁体的运输和吊装。

梁体的运输和吊装要合理安排，避免刮擦和碰损，并确保梁体的安全性。

吊装时要采取适当的吊装方式和工艺，以保证吊装过程中不发生意外情况。

以上是预制梁施工的工艺流程和要点的详细介绍。

在实施具体施工时，还需要根据具体情况进行细化和具体化，确保梁体的质量和安全。

40米箱梁预制及梁场建设施工方案一、项目概况本项目为40米箱梁的预制及梁场建设，旨在完成40米箱梁的预制和装配工作，并搭建适当的梁场，以确保工序的顺利进行。

二、施工步骤及方案1.设计施工方案：根据设计图纸和相关规范，制定详细的施工方案，包括预制工艺、梁场布置、材料采购等。

2.梁模制作：根据设计要求，制作适用于40米箱梁的模板，确保尺寸精确，支撑牢固，避免变形和翘曲。

3.梁模安装：将制作好的梁模安装到指定位置，并进行调整和固定，以确保模板的稳固和精确。

4.钢筋加工：根据设计要求，对钢筋进行加工和弯制，确保弯曲度和长度的准确度，并进行质量检验。

5.钢筋绑扎：将加工好的钢筋按照设计图纸要求进行绑扎，确保钢筋连接紧密，不得有松动、错位等现象。

6.预制混凝土：按照设计配方，生产预制混凝土，严格控制混凝土的配合比和施工技术，确保预制梁的强度和质量。

7.预制箱梁制作：在梁模内将混凝土浇筑成箱梁形状，并进行充实和振捣，避免气泡和空洞的存在。

8.养护处理：对预制梁进行适当的养护处理，包括湿润保养、温度控制等，以确保混凝土的早期强度和耐久性。

9.安装调整：将预制好的箱梁按照设计要求进行安装，通过调整和校正，确保箱梁的水平度和位置的准确度。

三、梁场建设方案1.选址：选择合适的场地进行梁场建设，考虑到产能、物流、安全等因素，场地应具备平整、宽敞、通风等特点。

2.场地准备：对选定场地进行平整，清理杂物，确保施工的顺利进行。

3.施工设备：根据施工需要，配备适当的施工设备，包括起重机械、搅拌机、模具等，以提高工作效率和质量。

4.工艺流程：根据预制及安装工艺的要求，设置合理的工艺流程，确保各个施工环节的有序进行，并避免交叉干扰。

5.安全措施：设置施工现场的安全警示标志和安全防护设施，对施工人员进行安全培训，确保施工过程中的安全。

6.管理措施：建立施工的项目管理机构和管理制度，进行计划、进度和质量的控制和监督，确保施工的质量和进度。

预制梁场施工方案一、编制依据1、XX至XX高速公路施工图；2、《公路路基施工技术规范》JTG F10－2006）；3、《公路工程施工安全技术规程》JTJO76-95；456123厚混41根据预制场施工要求，拟定配置2台50t龙门吊，主要负责制梁、存梁、运梁等吊装作业，1台10t汽车吊，主要负责钢筋加工，2台大龙门吊共轨使用。

⑴临时工程预制场临时工程建设主要包括：施工场地布置，施工供水、电设施布置，施工养护和排水系统的布置。

预制场所占隧道弃土场回填完成后，在其上进行预制场布置。

根据设计位置及回填，进行台座和龙门吊轨道位置开挖，对台座、轨道范围内的基底要加强碾压，再对台座施工作业区域加填10cm厚砂砾石层或碎石层并压实，然后浇注10cm厚C15混凝土封面进行硬化处理。

场地基底施工完毕，进行台座基础和龙门吊轨道基础施工，轨道基础采用C25混凝土浇筑，轨道截面50cm高的梯形。

⑵钢筋加工厂布置混凝土浇筑模板安装、拆除、钢筋及预应力材料制作区、排水沟等。

施工时间根据预制的规划面积、位置，预制台座的数量制定整体布局，预制场的布局原则为方便施工、减少干扰、利于排水，以利运输。

另设钢筋、存放及材料场、便道、供电、供水、排水系统及相关工人生活区等附属设施。

预制场内设50T双轨道龙门吊2套和1台5T龙门吊，轨道为共用，龙门吊宽24m，高10m，轨道基础采用C25混凝土浇筑。

2、预制台座⑴预制台座布置预制场布置25米箱梁台座13个。

预制场采用双轨道龙门架吊移箱梁及模板安装。

该预制场承担本桥XXX片箱梁的预制任务。

⑵预制台座结构台座均采用混凝土实心底板，采用C25混凝土浇注，因张拉时台座两端底模须承受全部梁重，所以在底端部2.0m范围内采用C25钢筋混凝土，以提高承载力，钢钢筋，箱I级钢筋，8个25m4、存梁台座根据工期要求和所担任的预制梁数量，存梁台座设置4列每列七排台座的形式，双层放置可存梁56片，加上制梁台座共存梁69片。

预制梁场施工方案一、项目概述本工程为一座桥梁工程，桥梁规模为主跨140米，全长600米。

本文主要从预制梁场施工方案的角度出发，对施工过程进行规划和说明。

二、施工组织与管理1. 施工组织（1）本项目预制梁由专业厂家生产，交由现场直接安装。

（2）现场设立预制梁安装小组，负责安装前的准备工作、梁体安装和现场的清洁和整理。

（3）小组成员包括安装组长、司机、吊车司机、机械维修工等人员。

2. 施工管理（1）严格按照设计规范和技术要求进行安装。

（2）现场负责人应做到每天的工作计划安排和进度跟踪，随时记录施工中的问题和意见，并及时整改和优化。

（3）施工过程中，应定期检测梁体的质量和尺寸精度，确保每一块梁体的精度达到规定标准。

三、现场安装工艺及程序1. 设备与器具准备（1）吊车：安装梁体用吊车，良好的吊车状态和操作人员的经验和技术水平是保证安全的关键。

（2）支腿：支撑吊车的支腿必须符合安全规定，并被严格检查。

（3）安装工具：钢索、吊具、挂钩、扳手、电锤、塑料锤、起重机钳、千斤顶、保温材料等。

2. 安装前准备工作（1）对梁体进行检查和验收，确保与设计图纸相符。

（2）设置安全警示标志，并确定施工作业区域，避免行人和车辆进入。

（3）确认吊车安装的位置和安全性，并做好安全防护措施。

3. 梁体吊装（1）吊装前，对具体梁体的安装进行细化，确定梁体的吊点、吊具和钢索等的数量、长度和规格。

（2）根据吊装计划，依次吊装梁体。

（3）在吊装过程中，操作人员应仔细观察梁体状态和吊车状态，合理调节吊车高度和角度，并随时做好防护安全工作。

4. 安装收尾工作（1）将安装完成的梁体进行调整，确保梁体与墩台的对接严密、精确，符合设计要求。

（2）清理施工现场，包括吊车和安装区域，然后交由专业机构进行验收。

四、安全预防措施1. 安全管理制度（1）明确安全生产责任人和安全操作人员。

（2）施工过程中严格执行安全标准和规范，不允许不符合规范的安全操作。

（3）实行安全巡查制度，定期检查安全设备和防护措施是否符合安全要求。

预制梁场建设施工方案一、项目背景预制梁是建筑施工中常用的构件，需要搭建专门的生产场地进行生产。

本文旨在提出一套预制梁场建设施工方案，确保预制梁生产过程顺利进行。

二、场地选址1. 场地选择选择地势较平整、交通便利的场地，便于原材料供应和成品运输。

2. 地块准备对选定场地进行地基处理，确保场地稳固平整。

清理场地的垃圾和杂草，为后续施工做好准备。

三、场地布局1. 生产区域划分产线，确保每个工序之间流畅顺序。

选取光照充足，通风良好的区域进行生产，提高生产效率。

2. 原材料存放区设置原材料堆放区，合理布局原材料仓库，便于管理和调配原材料。

四、设施建设1. 生产设备选用高效、稳定的生产设备，确保梁体精度和质量。

设备按照工艺流程合理布置，减少人员运动，提高生产效率。

2. 管理办公区建设管理办公区，设置生产计划制定、生产记录、质量监控等办公设施，实现生产过程的信息化管理。

五、环境保护1. 废物处理设置废弃物处理区，对生产产生的废弃物进行分类处理，确保环境卫生。

2. 节能环保在设施建设中考虑节能环保要求，合理利用自然资源，降低生产对环境的影响。

六、安全防护1. 安全设施设置消防器材、应急疏散通道等安全设施，确保施工过程中人员安全。

2. 员工培训开展员工安全培训，提高员工安全意识和应急处理能力。

七、总结通过本文的预制梁场建设施工方案，可以有效规划和管理预制梁生产过程，提高生产效率，保障生产质量，做好环境保护和安全防护工作，为工程建设提供有力的支持。

以上方案仅供参考，最终施工方案应根据实际情况进行调整和完善。

预制梁施工工艺流程预制梁施工工艺流程一、引言及背景预制梁是建筑工程中常见的一种结构构件，由于其具有高强度、高精度和高质量的特点，广泛应用于桥梁、隧道和大型建筑等领域。

本文将对预制梁施工工艺流程进行深入探讨，以帮助读者更全面地了解预制梁施工的整个过程。

二、概述预制梁施工工艺流程预制梁施工工艺流程包括以下几个主要步骤：1. 研究设计图纸和规范要求：在开始施工之前，施工队需要详细研究设计图纸和规范要求，确保对预制梁的尺寸、强度和材料要求有清晰的理解。

2. 材料准备：根据设计要求，准备所需的钢筋、混凝土和预应力钢丝等材料，并进行质量检验，确保材料符合要求。

3. 模具搭设：根据预制梁的形状和尺寸，在施工现场搭设模具，并确保模具的精确度和稳定性，以保证预制梁的准确性和一致性。

4. 钢筋加工和安装：根据设计要求，对钢筋进行加工和焊接，并按照图纸要求将钢筋安装到模具中，形成梁的骨架结构。

5. 浇筑混凝土：在钢筋安装完毕后，进行混凝土的浇筑，确保混凝土的均匀性和密实度，同时注意控制浇筑厚度和速度，避免出现裂缝和空洞。

6. 养护和脱模：待混凝土达到设计强度后，对预制梁进行养护，通常采用喷水养护的方式，以控制混凝土的水分损失。

待混凝土完全养护后，拆除模具，完成预制梁的脱模过程。

7. 补强加固工作：对预制梁进行补强加固，通常包括加装预应力杆、剪力键和支座等，以提高梁的承载能力和稳定性。

8. 检验和验收：对预制梁进行检验和验收，包括对尺寸、强度和外观等进行检查，并进行必要的试验和试载，以确保预制梁达到设计要求和规范要求。

三、对预制梁施工工艺流程的观点和理解1. 精确度和质量控制是预制梁施工过程中最重要的环节之一。

模具搭设、钢筋安装和混凝土浇筑等步骤需要严格控制，以确保预制梁的尺寸和强度符合设计要求。

2. 养护过程对于预制梁的终极性能至关重要。

合理的养护措施可以提高混凝土的强度和耐久性，对于保证梁的使用寿命具有重要的作用。

预制梁制作工艺一、台座制作沿路基方向布设台座，用钢筋混凝土修建固定台座，台座宽比梁底小10mm，长度按32.5m设计。

台座两端基坑三米范围内深60cm，基坑底部充分夯实。

在基坑中布置钢筋网后，浇筑基础内和地面以上30cm的C30砼。

施工台座砼时，注意预埋5cm宽槽钢于底座4周，槽钢与底座砼高度一致。

槽钢下部每隔0.5m 预埋一直径为4cm的PVC管，加固梁侧模板时用来对穿拉筋。

5mm厚钢板直接焊于槽钢上。

为了防止预制梁上拱过大，预制梁应设置向下的二次抛物线反拱，反拱值的设计原则是使梁体在二期恒载施加前上拱度不超过20mm；在施工台座时，在台座中间设置17mm反拱度。

在吊装孔位置处留30cm活动底模，以便起吊时穿钢丝绳。

槽钢内穿Ф5cm橡胶棒，以防漏浆。

二、预制梁制作2.1 模板制作2.1.1 侧模采用定型钢模板，由专业生产厂家加工制作。

侧模设计时，按梁节间长度设计，分为标准节（尺寸为300cm），异型节（包括边梁两端异型节及中梁两端异型节）。

保证面板的平整度，并考虑到拼拆方便，设计时，设置调节丝杠，偏心吊钩，对安放附着振动器的部位予以加强。

2.1.1图安装侧模、外模2.1.2 内模采用专业生产厂家制作的定型钢模板。

由于梁横隔板处过人洞尺寸较小，为便于拆模，内模采用定型组合钢模组拼，转角和异型部分特制，用U型钢卡联接，每隔70cm设一道支撑骨架，支撑骨架与钢模间用搭扣螺栓联接。

内模在外面分段组拼成一整体，用龙门吊安装就位，内模底支撑在钢筋马凳上，侧板用钢筋定位，上侧设压杠以控制其上浮。

为方便底板混凝土施工，内模顶板、底板均预留开口，待底板混凝土浇筑完成后再行封堵。

2.1.2图内模拼装、清理2.1.3 端模端模亦采用5mm钢板加工制成，端模的锚垫板位置要保证准确无误，端模用螺丝固定在侧模上。

2.1.3图扎顶板钢筋、安装上部端模2.1.4 模板安装（1）根据钢筋保护层的厚度，在安装侧模和内模前绑扎高强度砼垫块，间距0.5米，成梅花型布置。
