细木工带锯机的特点

`1木工机械概述1.1概述木工机械是木材加工机械的简称，是指从原木到加工成木制品的整个过程中所使用的各种机械设备。

根据GB7635-87标准中规定，木工机械分为：1）木工机床：制材、家具制作等加工设备；2）人造板机械：人造板及木质纤维加工设备；3）木材处理机械：木材干燥、防腐等设备。

本课程是为机械类专业学生了解和掌握木材加工设备知识而设置得选修课。

本课程主要介绍木工机械的前两类，即木工机床和人造板机械，分别从中选取几种具有代表性的机床设备为同学们讲解其用途、结构、工作原理等。

（1）木材的特点和用途木材具有重量轻、强重比高、弹性好、耐冲击、纹理色调丰富美观，加工容易等优点，自古至今都被列为重要的原材料。

木材工业由于能源消耗低,污染少,资源有再生性，在国民经济中也占重要地位。

其产品已从原木的初加工品(如电杆、坑木、枕木和各种锯材)发展到成材的再加工品，如建筑构件、家具、车辆、船舶、文体用品、包装容器等；以及木材的再造加工品，即各种人造板、胶合木等，从而使木材工业形成了独立的工业体系。

（2）我国木材工业的发展中国在石器时代已以石为刃,刳木为舟,开始了木材加工的历史。

青铜时代，出现了锯条的雏形；春秋时期相传鲁班发明墨汁、角尺等多种木工工具；秦汉之际,木工工具种类益多,锛、凿相继发明；北魏时的《齐民要术》中对木材的加工和利用均有论述；沿至唐、宋，已采用锯开、气干、拼合、包封等较为复杂的技术制造木柱，并有了提高木结构稳定性的蒸煮和干燥处理方法，以及加楔、留缝技术。

明代家具以其结构精巧、造型简朴驰名中外。

中国木材加工业的逐渐机械化始于清末，这时外商在中国建立机械化制材厂，继而发展地板、门窗等以房屋建筑为对象的木材加工厂；20世纪初又设厂生产胶合板。

到50年代中期，胶合板生产有了发展，接着并开始制造刨花板及纤维板；表面装饰材料及层积材等也陆续出现；实木、板式家具实现机械化、自动化生产。

这标志着中国的木材加工业已进入以综合利用为中心的现代化时期。

齿宽：又称为等高。

从齿的尖端到背部的长度称为齿宽。

宽度越大带锯条强度越高，越能进行高精度切削。

齿厚：的板厚。

厚度越大带锯条的钢性越强，从而能进行重力切削。

但随着厚度的增加，回转曲率也相应增加，带锯条易产生疲劳。

齿型：又称为齿节。

是指在1英寸（25.4mm）范围内所容纳的齿数。

齿形的选择对切削作业有着直接的影响。

锯齿与齿沟的组合变化可防止切削中铁屑的阻塞。

齿距：相邻两齿顶之间的距离。

齿槽：又称为齿沟。

是齿尖之间的空间。

是为把切削时所产生的切屑完全排除到被切削材料之外而不可缺少的空间。

齿深：从齿顶到齿沟最低部位的距离。

前面：切屑在上面流过的刀齿表面。

后面：工件上加工出来的表面在其上通过的刀具表面。

切削刃：用以进行切削的前面边缘。

它由前面和后面的交线构成。

齿底圆弧半径：连接刀齿前面和前一齿后面的圆弧半径。

基面：通过切削刃上选定点并垂直于背边的平面。

前角：假定未分齿的前面和基面间的夹角。

楔角：未分齿前面和后面之间的夹角。

分齿量：为形成切削间隙而使锯齿向侧面的凸出量。

总分齿量：考虑到每一侧的分齿量，在两个相对刀齿之间的锯条总厚度，这一厚度决定锯条切削时的总宽度。

双金属带锯条齿型的选择名称代码齿形特点：标准F 直齿用于一般性锯割操作，如中、低碳钢。

标准变齿PF 直齿内斜角10可加工碳素结构、易切削结构钢。

全能变齿PFV 变齿内斜角10 可加工碳钢、铸铁、合金结构钢、不锈钢等到。

标准变齿FV 直变齿可切削碳钢、有色金属。

可变跳齿PCV 弧齿内斜角10适用加工重的工业钢、有色金属、型材。

跳跃钩齿PO 跳齿内斜角10 适用加工重的钢铁零件及管材。

直槽齿：特点：前角小，楔角大，齿高小；锯齿的稳定性、强度大；齿槽底开裂可能性小；磨齿困难。

用于锯切硬材② 凸背齿：特点：齿高大，前角大，楔角大，齿槽底圆弧半径大。

用于锯切软材；若用大楔角、小前角则可用与锯切硬材。

③直背齿：特点：磨齿方便④双刃齿：特点：断屑性能好。

用于锯切冻结材，易排屑2、角度：制材带锯：γ↑锯条薄，采用大前角可减小切削力，避免锯条开裂；用大前角可减小进给力，避免锯条滑移或脱落一般γ= 15～25º；β=35～55º；α=15～25º细木工带锯：γ ↓ β ↑因为进给速度小，既有纵向又有横向切削，要用小前角。

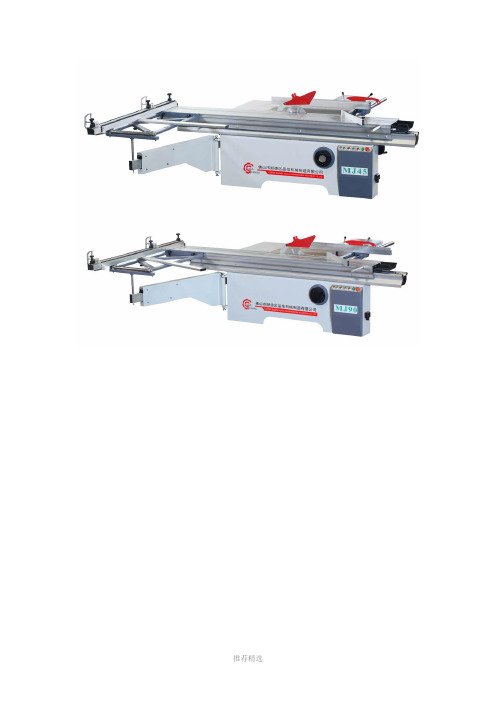

推台锯介绍精密裁板锯也叫推台锯，精密推台锯，木工精密裁板锯，精密锯板推台锯，具有操作简便、稳定、安全、高效的特点，是家具批量化、标准化、机械化、专业化生产的必备设备。

极东木工以国外和沈阳生产的精密裁板锯更具有使用的适应性和稳定性，其精度符合实木、复合板材的裁切要求。

精密裁板锯由主机锯台，铝质成型工作台导轨本体，移动支臂，活动定规靠尺，辅助工作台及电气控制箱等组成，有的还配有立铣装置的压料装置。

精密裁板锯有卧式和立式两类，普遍使用的以卧式为主。

卧式裁板锯又分为手推式精密裁板锯和往复式精密裁板锯两种，伦教木工机械提升企业自主创新能手推式精密裁板锯一般不可调节裁切角度，用手从机台尾端推动工作台带动板材向前移动裁切。

可调角度的精密裁板锯有30度、45度两种，通过主机锯台的移动角度实现裁切角度。

往复式精密裁板锯带有自动压料装置和辅助送料支架，由电动控制主机锯台往复运动完成裁切。

立式裁板锯其机械垂直竖立，主机锯台由卧式的左右或前后移动改为上下移动，可以减少机器占用工作场地的面积，低压动力柜但对厂房高度有一定要求。

锯台主轴精度是决定裁切精度的基础。

锯台中裁切主轴和划槽主轴的同轴度、平行度必须控制在0．03mm以内，锯片本身的平衡性和安装的垂直平行度必须控制在0．01mm以内，这样才能保证锯片运转时的稳定性和精确度，使锯后的板材截面光滑平直，尺寸误差不超过0．1mm／米。

工作台梯型导轨的平直度、平行度是影响裁截面精度的重要因素。

特别是长度在2000mm以上的板材，长度结果误差和梯型导轨的精度误差成正比关系，以环氧树脂为材质的梯型导轨精度越高，移动工作台的移动误差就越小，板材裁切面的质量就越好。

锯台主轴转速也是影响裁切表面平整的原因。

精密裁板锯最大的特点就是以锯代刨，裁切表面与刨加工后的效果一样。

如锯台主轴转速不快，使裁切后的板材边廓出现锯纹或不垂直，就会给板材的后期加工带来麻烦。

可通过以下几个办法来提高锯台主轴转速一是选用高质量的进口全封闭轴承，保证主轴在1500转时运行正常；二是提高装配质量，主轴轴承的装配要以紧配合压入法装入；三是提高轴承和主轴套筒的同心度和表面光洁度，使套筒、轴承的装配公差控制在0．005mm之内；四是做好锯台部件的机械保养，如经常加油，配备好吸尘系统，减少木屑和粉尘对机器的无形磨损等。

木工技能鉴定考题题库（判断题）一、判断题（共300小题，每小题1分，共300分）1、木栏杆如果有榫头松动，可将榫头端面适当凿开，插入与榫头等宽、短于榫长的木楔。

（）正确答案：（）2、跨度在8—12m的三角形屋架，可在屋架中央节点上沿房屋纵向隔间设置垂直支撑，并在设有垂直支撑的开间内，在屋架下弦节点间设置一道水平系杆。

（）正确答案：（）3、螺栓是木结构中使用较广的结合形式之一，主要用在构件的接长连接和节点的连接中。

（）正确答案：（）4、在酚醛树脂胶中，以苯酚和甲醛缩聚形成的酚醛树脂胶（PF）应用最广，胶合制品的强度、耐水性、耐热性、耐腐蚀性等性能都好。

（）正确答案：（）5、柱与梁相交时，应在柱模上端的梁柱相交处开缺口，缺口高度等于梁高，缺口宽度等于梁宽。

（）正确答案：（）6、在夏季施工混凝土浇捣后，必须盖草包，并浇水养护一段时间。

原因是：混凝土在养护时，如果湿度不够，也将影响混凝土强度的增长，同时还会引起干缩裂纹，使混凝土表面疏松，耐久性变差。

（）正确答案：（）7、细木工带锯机在加工大而长的工件时，应该用右手导引木料，左手施加压力推木料进锯。

（）正确答案：（）8、宽毛料截端时，为使锯口位置精确和两端面具有要求的平行度，毛料应该用同一个边紧靠导尺定位。

（）正确答案：（）9、木材的含水量以含水率表示，即木材中所含水的质量占木材质量的百分数。

（）正确答案：（）10、屋架跨度在12m以上或有吊车等震动影响时，应在房屋两端第二个开间内及纵向每间隔20-30m设置一道上弦横向支撑。

（）正确答案：（）11、当遇到雷雨、雾、雪、风力达到五级或五级以上的天气时，可以进行滑膜装置的拆除作业。

（）正确答案：（）12、如果橝条放在屋架上弦点和节间处，则下弦不但受压而且受弯，成为压弯构件。

（）正确答案：（）13、下面墙上圈梁支模一般采用挑扁担法和倒卡法。

倒卡法是在圈梁底面下皮砖缝中，每隔1m嵌入Ф10㎜钢筋职称侧模，用钢管卡具或木制卡具卡于侧模上口，当混凝土达到强度拆模时，将Ф10㎜钢筋抽出。

第一章木工机械是指以木材为加工对象的机械设备1、木工机械设备的特点①高速度切削。

木工机床切削线速度一般为40~70m／s，最高可达120 m／s；一般切削刀轴的转速为3000~12000r／min，最高可达20000r／min。

因为高速切削使切屑来不及沿纤维方向劈裂就被切刀切掉，从而获得较高的几何精度和较低的表面粗糙度，同时保证木材的表面温度不超过木材的焦化温度②有些零部件的制造精度相对较低。

木制品的加工精度一般比金属制品的加工精度低，所以机床的工作台、导轨等的平行度、直线度，以及主轴的径向圆跳动等要求比金属切削机床低③木工机床的噪声水平较高。

主要噪声来源是高速回转的刀轴扰动空气产生的空气动力性噪声和刀具切削非均质的木材工件产生的振动和摩擦以及机床运转产生的机械性噪声④木工机床一般不需要冷却装置，而需要排屑装置。

由于木材的硬度不高，在加工过程中，刀具与工件之间产生的摩擦小，即使高速切削，也不致使刀具过热而产生变形或退火现象。

另外木制品零件的特点决定了其不能在加工过程中被污染，所以一般不需要冷却装置。

但其在加工过程中产生大量易燃的锯末、刨花，需要及时排除，所以需要排屑除尘装置⑤进给方式多采用贯通式，工位方式少。

木材工件重量轻，尺寸大，一次性加工多，为了减少机床结构尺寸和占地面积，采用工件贯通式进给方式2、木工机械设备类型:切削型，以切削加工为主的机床(木工机械)。

非切削型(人造板机械)3、单工序木工机械与多工序区别单工序木工机械用于大批量生产，加工工件类别少，对木工机械生产效率和自动化程度要求高，通用性程度要求低。

多工序木工机械用于单件和小批量生产，加工工件类别多，对木工机械通用性程度要求高4、①带移动工作台锯板机(推台锯) 用途：用作软硬材实木、胶合板、纤维板、刨花板及用薄木、纸、塑料、有色金属薄膜或涂饰油漆装饰后板材的纵剖、横截或成角度的锯切，以获得尺寸符合产品规格要求的板件；同时还可用于各种塑料板、绝缘板、薄铝板和铝型材等切割，附属铣削装置的机床可进行宽度在30~50mm之间的沟槽或企口的加工主参数：最大加工长度(2000~5000mm)，我国三个规格2000、2500、3000mm②木工平刨床用途：对工件进行平面刨削，使其成为后继工序所要求的平整的基准面，也可用于加工与基准平面成90~135°邻面，还可用作实木拼缝、组件修正等，有些还具有裁口、刨槽等附加功能主参数：最大刨削宽度③单面木工压刨床用途：用于刨削板材和方材，使其获得精确厚度主参数：最大加工宽度 250~350mm窄型，小批量生产，加工较窄工件 400~700mm中型，中批量，加工各种宽度工件 800~1200mm宽型，大批量生产，宽板件或框型零件④带滑台的木工下轴铣床用途：见第四章3 主参数：最大加工厚度⑤立式四轴木工钻床用途：用于零件或组件上同时加工若干个规格的圆孔主参数：最大钻孔直径第二主参数；轴数⑥交叉式宽带砂光机用途：横向砂带设置在压磨式砂架之前的砂光机用于油漆过程的砂光，消除漆膜上不光洁的颗粒和隆起线；横向砂带设置在接触辊式砂架和压磨式砂架之前的砂光机用于刨花板、胶合板、实木板材的定厚砂光和精砂。

型细木工带锯机安全操作及保养规程前言型细木工带锯机是一款常见的木工加工设备，在工业生产和家庭手工制作中都有广泛应用。

然而，使用不当或者缺乏必要的安全保护措施可能会造成严重的人身伤害和财产损失。

因此，为确保每位使用型细木工带锯机的工作者安全，本文将提供详细的安全操作和保养规程。

安全操作1.穿戴适当的个人防护装备在操作型细木工带锯机之前，必须穿戴适当的个人防护装备，包括但不限于：•带有扣子的紧身衣、长袖衬衫和长裤。

•防滑鞋或工作鞋。

•护目镜或面罩。

2.检查带锯机在每次使用前，一定要检查型细木工带锯机是否完好无损。

应检查以下项目：•带锯是否正常张紧并牢固。

•鼓风机是否正常工作。

•带锯轮和轴是否正确安装并牢固。

•切割角度能否准确和灵活调节。

•操作手柄和按钮是否灵敏。

3.正确磨刃和更换锯片型细木工带锯机的锯片必须保持锋利，才能切割出高质量的木材和保持工作效率。

同时，磨刃和更换锯片可能存在危险，需格外注意以下安全规则：•严格按照说明书操作。

•在拆下锯片时，使用卡钳夹住锯片并避免用手接触锯片口。

•将新锯片安装到正确的位置，检查是否安装紧固。

•在正式运行带锯机前，应先调校带锯轮和新锯片之间的距离，保证适当的间隙。

4.正确安装工件在给带锯机安装工件时，应确保：•工件被固定在槽内并保持平面，避免出现晃动。

•工件在切割中不和机器碰撞，以避免出现危险。

•长材料应该较低位置固定，避免在旋转时松脱。

•切割完成后，减缓工件断开时的力，避免出现反弹危险。

5.操作时需谨慎在操作型细木工带锯机时，需注意以下事项：•操作前，享受清醒状态下并无疲劳情况。

•人员不得用手触碰带锯、锯片等齿轮。

•绝对禁止使用钢规、手指、小木笋等将木材推入带锯中。

•当看见看不见的铁锈洒出后，应立即停机，然后清理污浊和做寧靜处置。

•操作时不得无故离开带锯机。

6.停止和关闭在停止和关闭型细木工带锯机时，应遵循以下步骤：•对带锯机进行外部清洁。

•将锯片完全停止旋转。

推台锯介绍精密裁板锯也叫推台锯，精密推台锯，木工精密裁板锯，精密锯板推台锯，具有操作简便、稳定、安全、高效的特点，是家具批量化、标准化、机械化、专业化生产的必备设备。

极东木工以国外和沈阳生产的精密裁板锯更具有使用的适应性和稳定性，其精度符合实木、复合板材的裁切要求。

精密裁板锯由主机锯台，铝质成型工作台导轨本体，移动支臂，活动定规靠尺，辅助工作台及电气控制箱等组成，有的还配有立铣装置的压料装置。

精密裁板锯有卧式和立式两类，普遍使用的以卧式为主。

卧式裁板锯又分为手推式精密裁板锯和往复式精密裁板锯两种，伦教木工机械提升企业自主创新能手推式精密裁板锯一般不可调节裁切角度，用手从机台尾端推动工作台带动板材向前移动裁切。

可调角度的精密裁板锯有30度、45度两种，通过主机锯台的移动角度实现裁切角度。

往复式精密裁板锯带有自动压料装置和辅助送料支架，由电动控制主机锯台往复运动完成裁切。

立式裁板锯其机械垂直竖立，主机锯台由卧式的左右或前后移动改为上下移动，可以减少机器占用工作场地的面积，低压动力柜但对厂房高度有一定要求。

锯台主轴精度是决定裁切精度的基础。

锯台中裁切主轴和划槽主轴的同轴度、平行度必须控制在0．03mm以内，锯片本身的平衡性和安装的垂直平行度必须控制在0．01mm以内，这样才能保证锯片运转时的稳定性和精确度，使锯后的板材截面光滑平直，尺寸误差不超过0．1mm／米。

工作台梯型导轨的平直度、平行度是影响裁截面精度的重要因素。

特别是长度在2000mm以上的板材，长度结果误差和梯型导轨的精度误差成正比关系，以环氧树脂为材质的梯型导轨精度越高，移动工作台的移动误差就越小，板材裁切面的质量就越好。

锯台主轴转速也是影响裁切表面平整的原因。

精密裁板锯最大的特点就是以锯代刨，裁切表面与刨加工后的效果一样。

如锯台主轴转速不快，使裁切后的板材边廓出现锯纹或不垂直，就会给板材的后期加工带来麻烦。

可通过以下几个办法来提高锯台主轴转速一是选用高质量的进口全封闭轴承，保证主轴在1500转时运行正常；二是提高装配质量，主轴轴承的装配要以紧配合压入法装入；三是提高轴承和主轴套筒的同心度和表面光洁度，使套筒、轴承的装配公差控制在0．005mm之内；四是做好锯台部件的机械保养，如经常加油，配备好吸尘系统，减少木屑和粉尘对机器的无形磨损等。

锯削加工的概念及特点锯削加工是一种常见的机械加工方法，其原理是利用锯条或锯片对工件进行切削。

锯削加工被广泛应用于金属加工、木工加工等行业，可以用于对工件进行切割、开槽、修整等操作。

下面将详细介绍锯削加工的概念及其特点。

锯削加工的概念：锯削加工是指通过刀具（锯条或锯片）的旋转带动工件进行相对运动，以切削工件的方法。

通过锯削加工可以对工件进行切割、开槽、修整等操作，可以应用于不同材料的加工，如金属、木材、塑料等。

锯削加工的特点：1. 高效性：锯削加工具有高速切削的特点，一般来说，锯削加工速度比较快，可以在较短的时间内完成加工任务。

2. 精度：锯削加工具有较高的加工精度，可以满足不同工件的精度要求。

通过选择合适的锯条或锯片、控制切削速度等方式可以调整加工精度。

但是与其他一些加工方法相比，锯削加工的精度相对较低。

3. 灵活性：锯削加工适用范围广泛，可以处理不同类型的工件，工件形状和尺寸的变化较大。

同时，锯削加工可以通过选用不同的锯削刀具实现不同的切削方式，例如纵向切削、横向切削等。

4. 切削质量：锯削加工可以获得较好的切削质量，切削面光滑，切口宽度均匀。

然而，在加工硬度较高的金属材料时，由于切削刀具与工件的接触造成的摩擦和热量容易使切削表面产生发热和变形。

5. 成本效益：锯削加工相对于其他一些加工方法而言，成本较低。

锯削刀具相对较便宜，并且切削过程相对较短，节约了加工时间和能源。

6. 环境友好：与其他加工方法相比，锯削加工的噪声和排放物较少，对环境的污染相对较小。

7. 安全性：锯削加工的安全性相对较低。

由于锯削刀具的高速旋转，操作者需要注意避免危险，防止受伤。

总结起来，锯削加工是一种高效、灵活、经济的加工方法。

然而，由于锯削加工的精度相对较低，并且在加工某些硬材料时容易产生摩擦和热量，因此在选择加工方法时需要根据具体材料和要求进行权衡。
