GMV多联空调机组安装与维修1目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养2第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。
否则，会导致各室内机制冷（制热）量不足。
☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。
☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。
[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。
]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。
☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。
32工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题42.1连接管允许长度和落差第一分歧的最远配管相当长度L ≤50m室内机之间的落差h ≤15m 室内机和室外机之间的落差H ≤50m 相当长度是按分歧头0.5m 一个，分歧集管1.0m 一个设计。
f室内机g h i第一分歧部室外机ed c b a最远配管相当长度L ≤125m 室内机分歧集管制冷剂管允许长度/高度差 允许值 配管部分 配管总长（单程实际长）250m L 1+L 2+L 3+L 4+L 5+L 6+L 7+a+b+…+i+j实际长度 100m单程最远配管长（m ） 等效长度 125mL 1+L 3+L 4+L 5+L 6+j第一分歧管到最远配管 等效长度L （m ） 50m L 3+L 4+L 5+L 6+ j室外机在上 50m —— 室内机－室外机落差 室外机在下 40m —— 室内机-室内机落差 15m—— 5请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
多联机空调工程安装指导手册第一章多联机工程安装基本规定1.多联机空调的验收应符合设计图纸、合同约定和相关技术标准的规定，并且必须有设计变更通知书或技术核定签证。
2.多联机空调工程所使用的材料、成品、半成品和设备必须经过验收，并应形成相应的质量记录，经监理工程师或业主认可。
3.施工企业应承担通风与空调工程施工图纸深设计及质量管理体系，并应取得原设计单位的书面同意或签字认可。
4.通风与空调工程的施工应按照规定的程序进行，并与土建及其他的专业工种互相配合。
土建工程施工完毕后，应由建设或总包、监理、设计及施工单位共同会检，会检的组织宜由建设、监理或总承包单位负责。
5.通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。
6.施工过程应符合国家安全施工规范。
第二章施工准备一、技术准备1.绘制图纸：施工图纸应完整、齐全，符合相应厂家技术要求、国家标准和规范，并符合现场施工条件的要求。
图纸中的管线、管路设计应合格，符合建筑施工规范的要求。
2.图纸会审：施工图纸应在有关监理人员或业主以及土建、装潢、水电等专业工种共同参与下进行会审。
施工图纸修改必须有原设计单位的设计变更通知书，并经有关监理人员或业主签证确认。
3.技术交底：在施工过程中发现设计文件有差错，应及时提出修改或更正建议，并经设计师认可，有关监理人员或业主签证确认，并及时形成书面文件归档。
安装施工应按照规定的程序进行，并与土建、装潢、水电等专业工种互相配合。
在多联中央空调工程的安装结束后，装潢工程开始时，应进行一次隐蔽工程验收，有空调安装负责人、装潢施工负责人、业主与监理人员一起验收及认可签字。
通风与空调工程中从事管道焊接施工的焊工必须持有相应类别管道焊接的考核合格证书和操作资格证书。
在冷媒配管焊接时，需要充分保护，减少氧化皮的产生。
使用氮气减压阀将压力控制在0.2~0.3kgf/cm2，焊接完毕后持续通入氮气直至管道完全冷却为止。
铜管与分歧管之间连接采用承插焊接，其套管插入深度需根据铜管外径进行选择。
多联机安装图⽂教程，⼀看就懂！⼀、现场材料堆放材料堆放应整齐有序，两端必须封⼝，确保清洁。
铜管应放置在通风⼲燥，离地⾯300MM以上的架⼦上⼆、室外机安装1、室外机安装位置选取空调室外机离墙必须⼀⽶以上，保证散热，并且有⾜够维修空间2、基础制作基础必须参照设备的安装尺⼨制作且有⾜够的承载能⼒，基础必须要⽔平3、室外机就位吊机室外机时，要保持机器⽔平，机⾝与吊绳接触部位应加软垫以免磨损或刮花机器室外机在与基础接触的安装孔和受⼒点处垫上减震垫，⽤螺母固定三、室内机安装1、吊码制作和选⽤根据室内机吊装⾼度和楼⾯⾼度确定吊杆长度后切料2、室内机安装采⽤红外线定位仪确定室内机吊杆安装位置，并做好记号，⽤电钻打孔室内机吊装位置应确保空调冷凝⽔能排出，风管安装⽅便且送风顺畅必须采⽤全螺纹吊杆，并⽤双螺母固定室内机，确保机器吊挂牢固室内机吊好后，⼀定要调⽔平节流部件安装时必须垂直向上⽔平安装，禁⽌倾斜、倒置，并且连接时注意连接⽅向室内机包裹防尘罩，防⽌⼤量灰尘进⼊机器内部，影响机器运⾏效果保证室内机周围有⾜够的安装和维修空间，合理的送回风⽓流组织四、冷媒管施⼯1、⽀架安装架距离不宜过⼤，安装好的⽀架必须排列整齐2、冷媒配管敷设安装⽤割⼑切割相应规格长度的铜管将端⼝处的⽑刺、管内的铜管屑处理⼲净3、冷媒管保护配管如不能及时与内外机相连，必须封⼝，防⽌灰尘、⽔分等侵⼊；配管穿墙时需加套管及时做封⼝保护4、分歧管安装分歧管不能⽤三通代替，只能⽔平或垂直安装。
铜管转弯处与相邻分歧管间的⽔平直管段≥1M；相邻两分歧管间的⽔平只管段距离≥1M；分歧管后连接室内机的⽔平直管段距离≥0.5M 5、胀管连接铜管径冷媒管连接，必须采⽤胀管⽅式，禁⽌⽤扩喇叭⼝⽅式连接6、扩喇叭⼝⽤扩⼝器扩喇叭⼝，管⼝应平整⽆⽑刺，喇叭⼝应⽆变形和裂纹螺母连接，必须采⽤两个活动扳⼿进⾏操作7、冷媒管充氮焊接为确保施⼯安全，氮⽓瓶需连接减压阀，焊接时氮⽓压⼒控制在0.2-0.3KGF/CM2确定氮⽓路径，将氮⽓管插⼊到要实施焊接的冷媒管⼊⼝处并封⼝，打开氮⽓瓶阀门，通过减压阀调节好氮⽓的⽓流⼤⼩，最后实施焊接8、冷媒管⽓密性试验将⽓液管连到⼀起，引出⼀接管压⼒表，且将此接⼝封焊好。
多联机施工手册（文字版）多联机室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。
2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。
3．基础表面应水平，承重不低于机组重量的四倍以上。
4．基础四周应留有排水沟，以利于室外机化霜水的排放。
5．室外机基础设在屋顶时应协调土建方作好防水工作。
二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。
2．机组噪声和振动不会对居民和环境造成影响。
3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m内不应有障碍物，否则应加设导风管。
4．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。
5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。
三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。
2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。
3．室外机应摆放整齐，面板朝向一致。
4．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。
5．同一行外机间距在20mm以上，施工现场条件允许，考虑到散热效果和检修方便可适当增大到200mm。
两行外机间应留有1000mm以上的维修空间。
6．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体内的密封材料。
7．机组上方2米内有障碍物时，加装导风管将排风引出。
8．室外机原则上不允许安装在有百叶窗封闭的空间内，若必须安装的话，则叶片间距应≥30mm以上，百叶倾斜角在0—15度内，且尽量加大百叶窗的面积。
四．室外机汇总管、分歧管安装1．室外机汇总管、分歧管应采用随机附带的合格产品，绝对不允许使用三通配件和现场焊接三通。
格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。
确保安装面的稳固性和水平度。
2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。
3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。
4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。
5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。
6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。
二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。
2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。
3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。
4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。
三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。
2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。
3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。
4、重新安装：将机体重新组装，并按照安装步骤重新安装。
5、调试：接通电源，进行调试，确保设备正常运行。
四、注意事项1、在安装、维修前，必须先切断电源。
2、定期清洗过滤网，保证设备正常运行。
3、在维修时，不要用力拉扯电线，以免损坏电线。
4、注意保持设备清洁、干燥，避免设备受潮。
5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。
以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。

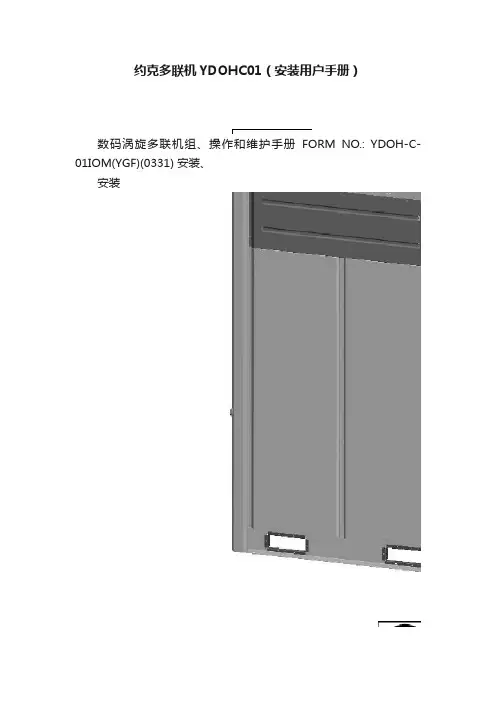

约克多联机YDOHC01（安装用户手册）数码涡旋多联机组、操作和维护手册FORM NO.: YDOH-C-01IOM(YGF)(0331) 安装、安装目录目录 (2)前言 (4)第一部分机组介绍 (5)一.技术参数 (5)1.室外机参数 (5)2.室内机参数 (5)3.室外单元组合表 (6)二.机组外形尺寸 (9)1室外机外形尺寸 (9)2室内机外形尺寸 (10)三.机组的连接 (10)1.室内机与室外机的配置 (10)2.配管允许长度和落差 (10)3.等效长度的计算 (11)4.Y型分歧管和梳型分歧管的连接方式 (11) 第二部分安装和维护 (13)一、机组安装须知 (13)1.室外单元安装 (13)2.室外单元之间的位置与配管 (15)3.室内机的安装 (18)二、室内外机冷媒连接管的选配 (19)1.冷媒管尺寸的选择 (19)2.分歧管的选择和尺寸 (21)3.冷媒管路连接需知 (22)4.冷媒管的连接 (23)5.焊接铜管置换氮气的方法 (23)6.冷媒管的吹洗 (23)7.气密性试验 (24)8.冷媒配管的真空干燥 (24)9.冷媒充注 (24)10.冷媒管路的保温 (25)三、电气连接 (26)1.安装注意事项 (26)2.整个系统供电和通讯配线 (26)3.用户接线图 (27)4.机组通讯网络图 (28)5.室内遥控接收器、线控器、控制板安装维护的注意事项 (31)6.电气原理图 (32)7.室内机静压设置 (35)第三部分操作和维护 (35)一、控制系统初始化操作及地址分配 (35)1.需要进行初始化的场合 (36)2.初始化操作的步骤 (36)二、操作使用说明 (43)1.遥控器操作使用说明 (43)2.线控器操作使用说明 (44)3.室外机状态信息 (50)4.室内机状态信息 (53)三、使用常识与机组维护 (53)本手册中所有插图及信息仅供参考。
生产厂家有权在任何时候就销售或生产方面的原因而进行必要的改动，而不另行通知。
GMV多联空调机组安装与维修目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。
否则，会导致各室内机制冷（制热）量不足。
☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。
☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。
[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。
]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。
☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。
2工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题制冷剂管允许长度/高度差允许值 配管部分配管总长（单程实际长）250m L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j实际长度 100m 单程最远配管长（m） 等效长度 125mL1+L3+L4+L5+L6+j第一分歧管到最远配管 等效长度L（m） 50m L3+L4+L5+L6+ j室外机在上 50m —— 室内机-室外机落差室外机在下 40m —— 室内机-室内机落差 15m ——请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。
（室内机全开几率较大时推荐配置率100%）。
多联机维修技术手册
多联机维修技术手册是一本针对多联机空调系统维修的技术手册。
它包含了多联机空调系统的基本原理、组成部件、安装调试、维护保养以及故障排除等内容。
手册的内容一般包括以下几个方面：
1. 多联机空调系统的基本原理：介绍多联机空调系统的工作原理，如制冷循环、热交换、空气循环等。
2. 多联机空调系统的组成部件：介绍多联机空调系统的各个组成部件，如室内机、室外机、管道连接等。
3. 多联机空调系统的安装调试：详细介绍多联机空调系统的安装步骤和调试方法，包括室内机和室外机的安装位置选择、管道连接、电气接线等。
4. 多联机空调系统的维护保养：介绍多联机空调系统的日常维护保养方法，如清洁过滤网、检查制冷剂压力等。
5. 多联机空调系统的故障排除：列举多联机空调系统常见故障及其解决方法，如制冷效果不佳、漏水、异响等。
通过阅读多联机维修技术手册，维修人员可以全面了解多联机空调系统的工作原理和维修方法，提高维修效率、降低维修成本，并提供更好的服务给用户。
安装操作维护手册Multi-split多联水冷中央空调MS-SVX06A-ZH3000-0965-01总述该空调机的所有安装过程必须符合国家、省份和当地的规定。
安装空调机前请仔细阅读本说明书。
请按本说明书安装与维护本机组，以确保空调器能正常可靠地运行。
空调器的安装必须由我公司指定的专业人员完成。
该说明书不可能覆盖空调机组安装中遇到的所有情况，不可能为安装中出现的所有可能性都提供指导。
如果需要更详细的资料或者遇到顾客提出的特殊问题而本说明书中没有详细叙述，请与ＴＲＡＮＥ公司联系。
目 录目录………………………………………………………………………附件： 机组安装方申请调试确认单安全预防措施.....................................................................型号说明（嵌入式室内机）...................................................型号说明（落地式室内机）...................................................型号说明（室外机）.........................................................机组外形尺寸图...............................................................安装要点........................................................................室内室外机组的安装.........................................................机组连接管的安装.........................................................冷凝排水管的安装.........................................................抽真空和制冷剂的充注.........................................................接线..............................................................................冷凝器的清洗..................................................................控制器说明..................................................................系统接线图..................................................................电气线路图..................................................................保养方法 (123456910121314151617212225)１、机组安装位置确认ａ、室外机组的散热通风情况是否满足了说明书上的距离要求 ｂ、室外机组是否有基础及减震措施，安装是否牢固 ｃ、室内机组是否有减震措施，安装是否牢固 ｄ、是否有足够的检修空间 ２、机组电气系统安装的确认ａ、检查空气开关容量和电源线线径是否符合机组要求 ｂ、检查接线是否正确，确认接线端子是否已压紧无虚接 ｃ、零线与地线的连接是否符合有关电气规范 ｄ、控制电线与电源线的配线连接是否符合防干扰要求 ３、冷冻水与冷却水系统安装的确认 ａ、水系统安装是否通过专业设计人员进行设计（如水管径计算等） ｂ、水系统的实际阻力是否与水泵的扬程匹配 ｃ、随机配送的Ｙ型水过滤器是否安装在机组的入水口 ｄ、冷却水系统的电气控制是否与机组电路形成外部联锁 ｅ、水系统是否装有机组进出水压力表、温度计及防震软管 ｆ、补水阀及排气系统设置是否合理 ｇ、水系统是否装有重力式膨胀水箱或压力式膨胀水箱 ｈ、水系统的水容量是否满足系统的要求（１０Ｌ／ＫＷ） 安装单位全称：安装单位地址：业主姓名／单位：联系人： 联系电话：机组安装地点： 省 市机组型号：内机条形码：外机条形码：经销单位：电话：安装单位：电话：联系人：传真：联系人：传真：是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）是 （ ） 否 （ ）水冷涡旋式冷水机组安装方申请调试确认单服务热线：编号：特灵空调器有限公司沿此线剪下 以下各项请安装方据实填写，并于开机调试４８小时前传真至区域售后服务中心，号码请咨询服务热线8008282622，以便如期安排机组的调试。
