白车身车架和车身连接分析标准

白车身设计规范白车身设计规范一、冲压件设计规范1.孔1.1钣金上的冲孔设计要与钣金冲压方向一致。

1.2孔的公差表示方法1.3过线孔1.3.1过线孔翻边1.3.1.1过线孔翻边至少要3mm高。

此翻边对钣金起加强作用，防止在安装过程中产生变形，从而影响此孔的密封性。

1.3.1.2如果通过过线孔的零件是面积≤6的固体，或者钣金足够厚，使其在不借助翻边时也能够承受住过线孔安装时的压力，那么此过线孔可以不翻边。

1.3.2过线孔所在平面尺寸1.3.2.1过线孔为圆孔(半径设为Rmm)时，孔周圈的平面半径应为(R+6)mm1.3.2.2过线孔为方孔时，孔周边的平面尺寸应比孔各边尺寸大6mm。

1.4法兰孔1.4.11.5排水孔1.5.1排水孔设计在车身内部空腔的最低处，其直径一般为6.5mm。

1.5.2对于车身内部加固的防撞梁，应同样在其空腔的最低处布置排水孔。

1.5.3在车身结构件的空腔及凹陷处必须布置排水孔。

1.6空调管路过孔1.8管道贯通孔2.圆角3.边3.1密封边3.1.1行李箱下端3.1.1.1.为了使水排出止口，如图所示需要留出3.0mm的间隙。

3.1.1.2安装用止口应该具备恒定的高度和厚度（用于弯角的凸缘除外）。

3.1.1.3车门开口周围的止口厚度变化，包括制造变差的范围通常在1.8mm至6.0mm之间。

厚度的极端值会产生较高的插入作用力和密封条稳定性等问题。

3.1.1.4止口厚度的变化在任何位置不得超过一个金属板的厚度。

如果可能，仅可以使垂直的止口产生厚度变化，绝对不要使弯角半径产生厚度变化。

止口厚度的阶段变化会使密封条托架中的水渗漏。

3.1.1.5应该避免带有焊点的止口出现燃油和其它润滑油，这些物质会降低稳定性。

3.1.1.6止口结构类型及其优缺点3.1.2行李箱上端为了防止水从密封条止口泄漏并且进入行李舱，可按下面结构进行设计：3.1.2.1支架内的胶黏料或可发泡的热熔胶需符合漏水防止设计手册。

白车身设计规则1．基本原则1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

（我们参考一下侧围、车架总成）1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

（比如侧围、前罩板总成）1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

2．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。

2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。

2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；2.1.3钣金按强度等级分有：普通强度，高强度，超高强度高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。

高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。

析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出，由于这些析出物，位错活动受到阻碍，据此形成强化的机理。

组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。

白车身及车身骨架结构设计要求白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。

本章内容主要针对车身骨架进行描述，不包括车身覆盖件。

1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。

车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。

同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。

1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。

1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。

图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。

在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。

半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。

它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。

这种结构型式主要体现在大客车上。

白车身焊接质量标准及其有效控制探讨白车身焊接质量标准及其有效控制是汽车制造过程中非常重要的一环。

白车身是指车身的主体结构，是整个汽车的基础。

焊接是白车身制造过程中最重要的工艺之一，其质量直接影响到车身的安全性和使用寿命。

因此，制定白车身焊接质量标准并有效控制焊接质量是汽车制造中不可或缺的一部分。

一、白车身焊接质量标准白车身焊接质量标准是指制定出的一系列标准，用于评价焊接质量是否符合要求。

白车身焊接质量标准主要包括以下几个方面：1.焊缝外观：焊接后的焊缝应该平整、光滑、无裂纹、气孔、夹渣等缺陷。

2.焊接尺寸：焊缝的尺寸应该符合设计要求，包括焊缝宽度、高度、深度等。

3.焊接强度：焊接强度是评价焊接质量的重要指标，焊接强度应该符合设计要求。

4.焊接变形：焊接过程中会产生变形，焊接变形应该控制在允许范围内。

5.焊接工艺：焊接工艺应该符合设计要求，包括焊接电流、电压、焊接速度等。

二、白车身焊接质量控制白车身焊接质量控制是指在焊接过程中采取措施，保证焊接质量符合要求。

白车身焊接质量控制主要包括以下几个方面：1.焊接前准备：焊接前需要对焊接材料进行检查，保证焊接材料的质量符合要求。

同时，需要对焊接设备进行检查，保证焊接设备的正常运行。

2.焊接过程控制：焊接过程中需要控制焊接电流、电压、焊接速度等参数，保证焊接质量符合要求。

同时，需要对焊接过程中的温度进行控制，避免焊接变形。

3.焊接后检查：焊接后需要对焊接质量进行检查，包括焊缝外观、焊接尺寸、焊接强度等方面，保证焊接质量符合要求。

4.焊接质量记录：需要对焊接质量进行记录，包括焊接材料、焊接参数、焊接质量检查结果等，以便后续追溯。

总之，白车身焊接质量标准及其有效控制对于汽车制造至关重要。

制定标准、控制质量、记录过程，可以保证焊接质量符合要求，从而提高汽车的安全性和使用寿命。

白车身的匹配技术和过程质量控制要素研究、、白车身匹配工作就是使组成白车身的各个单件在焊接组合中，使白车身的结构尺寸满足产品设计及质量标准的要求。

白车身结构尺寸的优化是世界各大汽车厂家研究的一个永不完结的课题。

在八十年代德国、美国、日本等著名厂家对白车身精度只控制在±1.5MM之内，九十年代初才达到了±1MM的水平。

而目前高档车已达到±0.5MM的高精度要求。

也就是匹配技术和人才已被各大汽车、轿车集团所重视。

1、在白车身的匹配中，首先要在数以万计的白车身形面上确定数百个尺寸控制点，然后在这数百个点中确定30％左右的功能尺寸控制点，这些功能点做好了，白车身就达到了产品所规定的各项技术要求和标准。

2、白车身的功能点达到要求所具备的条件：1）、冲压单件必须满足图纸要求，通过3辆份和400辆份试装程序来实现；2）、要有检验所有外表面总成件的匹配状态的外部匹配主框架模型－－Aussen Meisterbock，它是由根据CAD数据用铝合金型材制造成框架并在其上安装成标准白车身。

它可以装配侧围、车门、前后盖、顶盖、翼子板、后围和前后保险杠、前大灯、后尾灯、水箱面罩等总成件，观察它们之间的匹配情况、配合三座标测量确定零件的更改数据。

(Aussen Meisterbock示意图)3)、要有检查内饰件与白车身匹配关系的内匹配主框架模型－－Innen Meisterbock；它是借助外部框架用合格焊接分总成组装的标准车身，来检查内饰件是否符合匹配要求的工具。

4)、要有正确反映车身下部,即前后轮罩、前后底板、仪表板之间匹配关系的标准车身下部主框架－－Fuegen Meisterbock。

它的定位点和夹紧点与生产夹具的定位点完全一致，能实际反映出各总成之间的干涉点和贴合程度，从而确定焊接总成结构尺寸的正确性。

3、匹配过程中对夹具定位、夹紧和工艺的合理性进行验证。

（Inne Meisterbock示意图）1）、基准点系统是否合理、定位点是否与设计基准重合、是满足六点定位原则、定位点尺寸是否正确等；2）、零件的装配顺序是否合理、是否影响尺寸精度；3）、夹具的点定工位点定点是否正确、焊接点定后，到下一工位补焊时，能否保证尺寸稳定；4）、补焊点的顺序对尺寸的稳定性是否有利；5）、夹紧点是否正确，能否保证零件在夹具位置的准确性；6）、夹具顺序是否合理，关键定位点是否首先夹紧；7）、确定能反映零件状态的测量点和功能尺寸；4、单件或总成在匹配过程中的具体步骤1）、首先将满足图纸尺寸的单件按工艺要求顺利放入夹具中，检查零件在夹具上是否贴合，并且无应力。

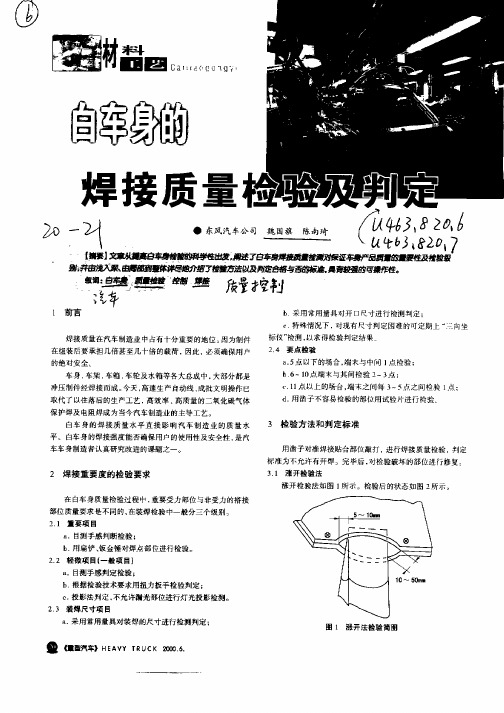

北汽银翔汽车有限公司技术标准Q/YXFCS 002—2013（A0）MPV白车身质量检验控制标准编制:审核:批准:2013-5-27发布2013-6-1实施北汽银翔汽车有限公司发布MPV白车身质量检验控制标准1 目的本标准规定了白车身焊接质量管理的控制内容、检验方法、检验频次、记录、缺陷产品处理等方面。

2 范围本标准适用于北汽银翔汽车有限公司焊接白车身质量检验。

3 术语3.1焊接强度指对焊缝(熔核)及其周围母材热影响区组织的抗拉性能和屈服性能的可靠性评价。

3.2 熔透率单板上的融化高度对板厚的熔透比，一般不超过80%。

3.3 边距熔核中心到搭接板边的距离。

3.4点距相邻两个焊点的距离。

3.5试片检查用与产品相同材料、相同厚度，一致性的焊接参数来对试板进行焊接，观察焊点(缝)的成形质量。

3.6 直观检查用普通、无辅助设备的视力观察，检查焊点(缝)数量、位置和成形质量。

3.7 半破坏检查将专用的工具或装置插入焊接部件以及临近焊缝的部件之间，施加一个外力后，不破坏元部件，观察焊点(缝)的成形质量。

3.8全破坏检查将专用的工具或装置插入焊接部件以及临近焊缝的部件之间直到元部件彻底分离，观察焊点(缝)的成形质量。

3.9凸焊螺母(螺栓)强度检查是根据不同规格的螺栓(螺母)加载相应的扭矩后螺栓(螺母)未出现脱落的焊接强度检测方法。

3.10扭转负荷检查(螺柱焊)是根据不同规格的螺柱加载相应的扭矩后螺柱未出现脱落的焊接强度检测方法。

3.11关键焊点对生命有可能直接或间接导致危险的零件或部件；或者有可能因故障直接或间接引起冲撞、火灾的零部件或部位；违反安全、公害等法规的零件或部位的焊点。

3.12有效焊点除去缺陷焊点后能够起到有效作用的焊点。

4 检验要求4.1 车身外观及焊接质量的检验，检验规程中规定需专检的项目及检测数量，应由检验员进行并作好记录。

4.2 检验人员视力不低于0.8（含矫正后），除需仪器设备外，以目视、手摸检验为主，检验人员眼睛与被检表面相距0.5米以内，可以在各个方向观看。

白车身焊接质量标准
白车身焊接质量标准主要包括以下几点：
1. 焊缝形状必须符合设计图纸的要求，不能有明显的凹凸和变形，且表面平整光滑。

2. 焊缝必须牢固，不能出现气孔、裂纹和夹杂等质量问题，同时应保证焊接强度。

3. 焊缝的长度和分布应符合要求，并注意焊接的位置和方向，不能对车身结构造成损害。

4. 焊接区域应清洁干净，且应去除焊渣、油污等杂质，以确保焊缝的质量。

5. 焊接应符合相关国家标准和规定，且应进行必要的检测和验收。

总之，白车身焊接质量是确保汽车安全性和使用寿命的关键因素，必须要严格遵守相关标准和规定。
