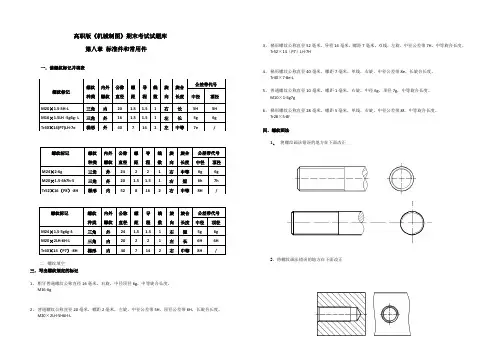

高职版《机械制图》期末考试试题库第八章标准件和常用件一．读螺纹标记并填表螺纹标记螺纹种类内外螺纹公称直径螺距导程线数旋向旋合长度公差带代号中径顶径M24×1.5-5g6g-S 三角外24 1.5 1.5 1 右短5g 6g M20×2LH-6H-L 三角内20 2 2 1 左长6H 6H Tr40×14（P7）-8H 梯形内40 7 14 2 右中等8H /二．螺纹填空三．写出螺纹规定的标记1、粗牙普通螺纹公称直径16毫米，右旋，中径顶径6g，中等旋合长度。

M16-6g2、普通螺纹公称直径20毫米，螺距2毫米，左旋，中径公差带5H，顶径公差带6H，长旋合长度。

M20×2LH-5H6H-L 3、梯形螺纹公称直径52毫米，导程14毫米，螺距7毫米，双线，左旋，中径公差带7H，中等旋合长度。

Tr52×14（P7）LH-7H4、梯形螺纹公称直径40毫米，螺距7毫米，单线，右旋，中径公差带8e，长旋合长度。

Tr40×7-8e-L5、普通螺纹公称直径10毫米，螺距1毫米，右旋，中径6g，顶径7g，中等旋合长度。

M10×1-6g7g6、梯形螺纹公称直径28毫米，螺距5毫米，单线，右旋，中径公差带8f，中等旋合长度。

Tr28×5-8f四．螺纹画法1、将螺纹画法错误的地方在下面改正2、将螺纹画法错误的地方在下面改正螺纹标记螺纹种类内外螺纹公称直径螺距导程线数旋向旋合长度公差带代号中径顶径M20×1.5-5H-L 三角内20 1.5 1.5 1 右长5H 5H M16×1.5LH -5g6g- L 三角外16 1.5 1.5 1 左长5g 6g Tr40×14(P7)LH-7e 梯形外40 7 14 2 左中等7e /螺纹标记螺纹种类内外螺纹公称直径螺距导程线数旋向旋合长度公差带代号中径顶径M24×2-6g 三角外24 2 2 1 右中等6g 6g M20×1.5-6h7h-S 三角外20 1.5 1.5 1 右短6h 7h Tr52×16（P8）-8H 梯形内52 8 16 2 右中等8H /五．标注螺纹尺寸1、粗牙普通螺纹，公称直径20，右旋，中径顶径公差带6g，旋入长度代号为L2、细牙普通螺纹，公称直径20,螺距为1.5,左旋，中径顶径公差带为6H3、梯形螺纹，公称直径32，导程12，螺距6，右旋，中径公差带为4H六．齿轮画法1、补画齿轮主视图2、补画齿轮啮合主视图3、已知标准直齿圆柱齿轮，m=3mm、z=28，根据给定条件，按规定画法补全齿轮的两个视图d = 84 毫米，d a = 90 毫米， d f =76.5 毫米。

一、名词解释1. 机械：2.机器：3.机构：4.构件：5.零件：6.标准件：7.自由构件的自由度数：8•约束：9•运动副：10. 低副：11.高副：23.机构具有确定运动的条件：24.死点位置：25.急回性质：26.间歇运动机构：27.节点：28.节圆：29.分度圆：30.正确啮合条件：31 .连续传动的条件：32. 根切现象：33.变位齿轮：34.蜗杆传动的主平面：35.轮系：36.定轴轮系：37.周转轮系：38.螺纹公称直径：螺纹大径。

39.心轴：40.传动轴：41.转轴：二、填空题1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（F=3n-2P L-P H）。

4. 已知一对啮合齿轮的转速分别为m、n2，直径为D1、D2，齿数为Z1、Z2，则其传动比i= （n〃n2）= （D2/D 1）= （Z2/Z1）。

5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ,d=90mm。

若以杆C为机架，则此四杆机构为（双摇杆机构）。

6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

7. 在铰链四杆机构中,与机架相连的杆称为（连架杆）,其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

10. 平面连杆机构的行程速比系数K =1.25是指（工作）与（回程）时间之比为（1.25 ），平均速比为（1 : 1.25 ）。

11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

一、填空题(每空1分共31分)一、选择题（每小题1分，共15分，请将答案填入下表中）1、平键联接中的平键截面尺寸b ×h 是按 C 选定的。

A. 转矩B. 功率C. 轴径D. 材料2、带传动在工作时产生弹性滑动，是由于 C 。

A. 包角α1太小B. 初拉力F 0太小C. 紧边与松边拉力不等D. 传动过载3、在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该 D 。

A. 增大节距P 和增加齿数Z 1B. 增大节距P 和减小齿数Z 1C. 减小节距P 和减小齿数Z 1D. 减小节距P 和增加齿数Z 14、在下列四种型号的滚动轴承中，只能承受径向载荷的是 B 。

A. 6208B. N208C. 30208D. 512085、在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是D 。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器6、带传动张紧的目的是 D 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力7、仅受预紧力F ˊ作用的紧螺栓联接，其螺栓的计算应力σca =2143.1d F π'，将拉应力增30%的原因是考虑 C 。

A. 安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定8、在一般工作条件下，齿面硬度HBS ≤350的闭式钢制齿轮传动，通常的主要失效形式为B 。

A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面塑性变形9、一对相啮合的圆柱齿轮的Z 2>Z 1，b 1>b 2，其接触应力的大小关系是 C 。

A. σH1<σH2B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等10、斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式，应该是 C 。

A. m n =m t sin βB. m n =m t /cos βC. m n =m t cos βD. m n =m t cos α11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在 D 。

一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为。

2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。

3、螺纹联接防松，按其防松原理可分为防松、防松和防松。

4、选择普通平键时，键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。

5、带传动的传动比不宜过大，若传动比过大将使，从而使带的有效拉力值减小。

6、链传动瞬时传动比是，其平均传动比是。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。

8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据，其载荷由一对轮齿承担。

9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核，为防止轴承温升过高产生胶合,应校核。

10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。

二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用。

A螺栓联接； B双头螺柱联接； C螺钉联接。

2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。

A. 当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C. 当量摩擦系数越大，自锁性能越差；D.当量摩擦系数越大，自锁性能越好；3、当键联接强度不足时可采用双键。

使用两个平键时要求键布置。

(1分)A 在同—直线上; B相隔900 ; C．相隔1200； D相隔18004、普通平键联接强度校核的内容主要是。

A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核；D．校核磨损。

5、选取V带型号，主要取决于。

A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速6、为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时,．应该限制。
