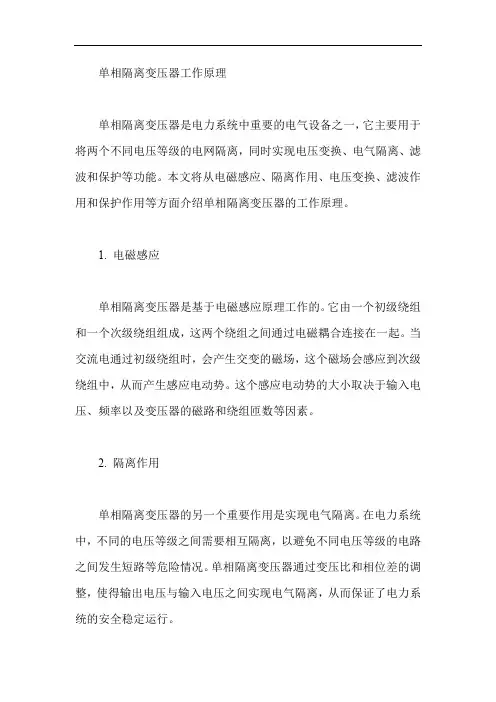

单相隔离变压器工作原理单相隔离变压器是电力系统中重要的电气设备之一，它主要用于将两个不同电压等级的电网隔离，同时实现电压变换、电气隔离、滤波和保护等功能。
本文将从电磁感应、隔离作用、电压变换、滤波作用和保护作用等方面介绍单相隔离变压器的工作原理。
1. 电磁感应单相隔离变压器是基于电磁感应原理工作的。
它由一个初级绕组和一个次级绕组组成，这两个绕组之间通过电磁耦合连接在一起。
当交流电通过初级绕组时，会产生交变的磁场，这个磁场会感应到次级绕组中，从而产生感应电动势。
这个感应电动势的大小取决于输入电压、频率以及变压器的磁路和绕组匝数等因素。
2. 隔离作用单相隔离变压器的另一个重要作用是实现电气隔离。
在电力系统中，不同的电压等级之间需要相互隔离，以避免不同电压等级的电路之间发生短路等危险情况。
单相隔离变压器通过变压比和相位差的调整，使得输出电压与输入电压之间实现电气隔离，从而保证了电力系统的安全稳定运行。
3. 电压变换单相隔离变压器还可以实现电压变换的功能。
通过改变变压器的变比和相位差，可以将输入电压升高或降低，以满足不同设备的工作需求。
例如，如果输入电压较低，可以通过增大变压器的变比来提高输出电压；如果输入电压较高，则可以通过减小变压器的变比来降低输出电压。
4. 滤波作用单相隔离变压器还可以用于滤波，将交流电源中的谐波分量去除，从而使得输出的电源波形更加平滑。
滤波器通常与隔离变压器一起使用，以实现更好的滤波效果。
5. 保护作用单相隔离变压器还可以实现保护作用。
在电力系统中，当线路中发生过电压、过电流等故障时，隔离变压器可以起到一定的保护作用，防止故障扩大。
同时，隔离变压器还可以防止雷电等自然灾害对电力设备造成的损害。
总之，单相隔离变压器在电力系统中具有重要的作用。
它通过电磁感应原理实现电压变换、电气隔离、滤波和保护等功能，保证了电力系统的安全稳定运行。
单相变压器的工作原理1.电源的交流电压输入：变压器的主绕组接收原始电源的交流电压。
这个电压可以是低压（如家庭用电）或高压（如工业用电）。
电压的大小和频率决定了变压器的工作特性。
2.磁场产生：当主绕组中通过交流电流时，会产生一个可变的磁场。
这个磁场通过变压器的铁芯传导到副绕组上。
3.电磁感应：由于磁场的变化，副绕组中将产生一个感应电动势。
根据电磁感应的法则，这个电动势的大小取决于磁通量和绕组的匝数。
4.电压变化：由于主绕组和副绕组的匝数不同，因此根据电磁感应的原理，副绕组中的电压将与主绕组中的电压不同。
如果主绕组的匝数较大，则副绕组中的电压将降低，即为降压变压器。
如果主绕组的匝数较小，则副绕组中的电压将升高，即为升压变压器。
5.能量传输：主绕组和副绕组之间的电磁感应使得从主绕组到副绕组的能量传输变为可能。
变压器只传输交流电能，由于变压器的铁芯和绕组都是构造成一个封闭的电磁回路，所以交流电能可以沿绕组的导线传输，而没有明显的电能损耗。
6.能量损耗：尽管变压器可以实现高效的能量传输，但仍会产生一定的能量损耗。
这些能量损耗主要是由焦耳热和涡流引起的。
焦耳热是由于导线电流通过导线材料时产生的电阻而产生的热量，而涡流是由于交流电通过变压器铁芯时产生的金属材料内部电流引起的热量。
7.铁芯的作用：铁芯在变压器中起到集中和加强磁场的作用。
它使得磁通更容易地通过绕组，从而提高了变压器的效率。
铁芯通常由硅钢片制成，因为它具有低磁滞和低导电性，以减少涡流损耗。
8.装置和保护：变压器通常与一些装置和保护措施一起使用，以确保其正常运行和安全性。
这些设备包括冷却系统（如散热器），绝缘和绝缘油，过压保护，过载保护和短路保护等。
总之，单相变压器通过电磁感应的原理将交流电能从一个电路传输到另一个电路。
它能够改变电压的大小，实现升压或降压功能，是电力传输和分配中最常见的设备之一。
单相变压器工作原理
单相变压器是一种根据法拉第电磁感应原理工作的电气设备。
它由两个线圈组成，一个是输入线圈，又称为初级线圈，另一个是输出线圈，又称为次级线圈。
这两个线圈之间通过一个铁芯相互连接。
当交流电通过输入线圈时，它会在铁芯中产生一个交变磁场。
由于铁芯的低磁阻特性，磁场几乎全部集中在铁芯中，并使得输出线圈中也产生相应的交变磁场。
由于输入线圈和输出线圈的匝数不同，所以在两个线圈中就会形成电位差。
这个电位差导致了电流在次级线圈中的流动。
根据法拉第电磁感应原理，电压的改变会导致电流的改变。
所以当电流在次级线圈中流动时，就会在输出端产生一个与输入端不同的电压。
这实现了变压器的基本功能，即将输入端的电压转换为输出端的电压。
值得注意的是，由于变压器的工作原理是通过磁场的传递实现的，所以变压器只能工作在交流电源下，不能用于直流电源。
此外，在变压器中还会存在一些能量损耗，包括铁芯的涡流损耗和线圈的电阻损耗，这些损耗会导致变压器的效率降低。
总之，单相变压器工作原理是通过电磁感应原理实现的，利用交变电流在铁芯中产生的交变磁场，实现了电压的转换。
这使得变压器成为电力系统中一个重要的设备，被广泛应用于电力输配、电子设备以及各种电器设备中。
单相变压器实验原理一、实验目的了解单相变压器的基本原理，掌握变压器的基本参数测量方法，熟练操作仪器，培养实验技能。
二、实验器材1. 单相变压器2. 电表（交流电压表、直流电流表）3. 电阻箱4. 开关5. 电源三、实验原理1. 单相变压器的结构和工作原理单相变压器由铁芯和线圈两部分组成。
铁芯是由硅钢片叠合而成，线圈则分为两种：主线圈和次级线圈。
主线圈通交流电源，次级线圈则输出交流电。
当主线圈中通入交流电时，在铁芯中就会产生一个不断改变方向和大小的磁通量，这个磁通量就会穿过次级线圈，并在其中产生感应电动势。
如果次级线圈上接有负载，则会有一定的输出功率。
2. 变压器参数测量方法（1）空载试验：将次级开路，测量主侧空载时的输入功率、输入电流、输入电压；（2）短路试验：将主侧开路，接入次级短路，测量次级短路时的输出功率、输出电流、输出电压；（3）额定负载试验：在满足变压器额定负载条件下，测量主侧输入功率、输入电流、输入电压，以及次级输出功率、输出电流、输出电压。
四、实验步骤1. 接线：将单相变压器的主侧接入交流电源，将次级线圈接入负载。
2. 空载试验：将次级开路，测量主侧空载时的输入功率、输入电流、输入电压。
3. 短路试验：将主侧开路，接入次级短路，测量次级短路时的输出功率、输出电流、输出电压。
4. 额定负载试验：在满足变压器额定负载条件下，测量主侧输入功率、输入电流、输入电压，以及次级输出功率、输出电流、输出电压。
五、实验注意事项1. 操作前请检查仪器是否正常工作。
2. 操作时应注意安全，避免触碰高温部件和高压部件。
3. 测试数据应准确无误，并记录在实验报告中。
4. 实验结束后，请关闭所有仪器和设备，并清理实验现场。
简述单相变压器原理
单相变压器是一种用来改变交流电压的电力装置。
它基于电磁感应的原理工作。
单相变压器主要由一个铁芯和两个卷绕在铁芯上的线圈组成。
其中一个线圈称为主线圈，用来输入电源电压；另一个线圈称为副线圈，用来输出变压后的电压。
当主线圈接通交流电源时，电流在主线圈中流动，产生一个交变磁场。
这个磁场会穿透铁芯，并感应到副线圈中。
由于铁芯的存在，磁场可以有效地传导到副线圈中。
根据电磁感应定律，磁场变化会在副线圈中产生感应电动势，从而导致电流流动。
这个感应电动势的大小与主线圈和副线圈的匝数之比有关。
因此，通过改变主线圈和副线圈的匝数，我们可以实现输入输出电压的变化。
对于单相变压器，当主线圈和副线圈的匝数相等时，输入输出电压相等。
当主线圈的匝数小于副线圈时，输出电压降低，称为降压变压器；当主线圈的匝数大于副线圈时，输出电压增加，称为升压变压器。
总之，单相变压器通过利用电磁感应原理，将交流电的电压通过主副线圈的匝数变化进行改变，实现了不同电压水平的输出。
它在电力系统中有着广泛的应用，用来提供适合各种电器设备的电压。
一、实验目的1. 通过空载实验测定变压器的变比和参数。
2. 通过短路实验测定变压器的短路阻抗和损耗。
3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。
二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。
当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。
变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。
三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算变比 K = U2/U1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。
- 使用电压表测量一次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算短路阻抗 Zs = U1/I1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧和二次侧的电流，记录数据。
- 计算电压比 K = U2/U1 和电流比 I2/I1。
- 使用功率表测量一次侧和二次侧的功率，记录数据。
- 计算效率η = P2/P1。
五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。
单相变压器工作原理
单相变压器是一种常见的电力设备，它通过变换电压和电流的大小来实现电能
的传输和分配。
单相变压器主要由铁芯和绕组构成，其中铁芯起着传导磁场的作用，绕组则通过电流在铁芯中产生磁场，从而实现电压的变换。
在本文中，我们将详细介绍单相变压器的工作原理。
首先，单相变压器的工作原理基于电磁感应的原理。
当一根导线中通过电流时，周围就会形成一个磁场。
而当这个磁场发生变化时，就会在导线中产生感应电动势。
在单相变压器中，有两个绕组，分别是初级绕组和次级绕组。
当在初级绕组中通过交流电流时，就会在铁芯中产生交变磁场，从而感应出次级绕组中的电动势，实现电压的变换。
其次，单相变压器的工作原理还与磁通连续性定律有关。
根据磁通连续性定律，磁路中的磁通是连续不断的，即磁路中的磁通总量不会发生改变。
在单相变压器中，铁芯起着传导磁场的作用，使得磁通能够在铁芯和绕组之间传递，从而实现电能的传输和变换。
最后，单相变压器的工作原理还涉及到电压和电流的变换关系。
根据变压器的
变压原理，当变压器的绕组匝数发生变化时，就会导致电压的变化。
在单相变压器中，通过改变初级绕组和次级绕组的匝数比，就可以实现输入电压到输出电压的变换，从而满足不同电器设备的电压要求。
综上所述，单相变压器的工作原理主要包括电磁感应原理、磁通连续性定律和
变压原理。
通过这些原理的作用，单相变压器能够实现电能的传输和分配，为各种电器设备提供适合的电压和电流。
因此，了解单相变压器的工作原理对于电力系统的设计和运行具有重要意义。

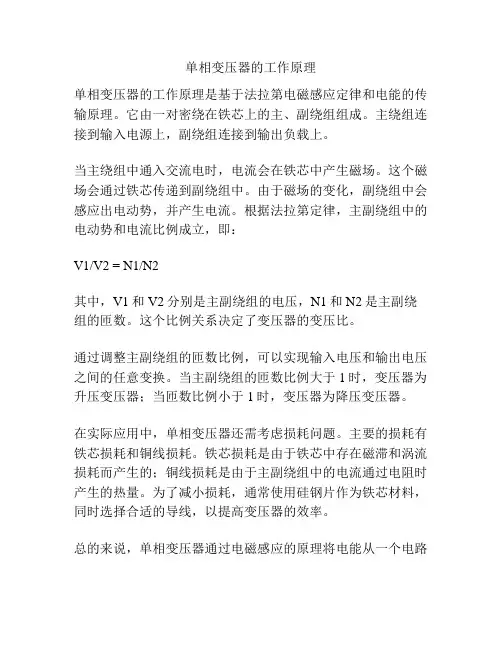

单相变压器的工作原理
单相变压器的工作原理是基于法拉第电磁感应定律和电能的传输原理。
它由一对密绕在铁芯上的主、副绕组组成。
主绕组连接到输入电源上，副绕组连接到输出负载上。
当主绕组中通入交流电时，电流会在铁芯中产生磁场。
这个磁场会通过铁芯传递到副绕组中。
由于磁场的变化，副绕组中会感应出电动势，并产生电流。
根据法拉第定律，主副绕组中的电动势和电流比例成立，即：
V1/V2 = N1/N2
其中，V1和V2分别是主副绕组的电压，N1和N2是主副绕组的匝数。
这个比例关系决定了变压器的变压比。
通过调整主副绕组的匝数比例，可以实现输入电压和输出电压之间的任意变换。
当主副绕组的匝数比例大于1时，变压器为升压变压器；当匝数比例小于1时，变压器为降压变压器。
在实际应用中，单相变压器还需考虑损耗问题。
主要的损耗有铁芯损耗和铜线损耗。
铁芯损耗是由于铁芯中存在磁滞和涡流损耗而产生的；铜线损耗是由于主副绕组中的电流通过电阻时产生的热量。
为了减小损耗，通常使用硅钢片作为铁芯材料，同时选择合适的导线，以提高变压器的效率。
总的来说，单相变压器通过电磁感应的原理将电能从一个电路
传输到另一个电路，实现电压的变换和适配。
它在各种电子设备和电力系统中广泛应用，为电能传输和分配提供了便利。

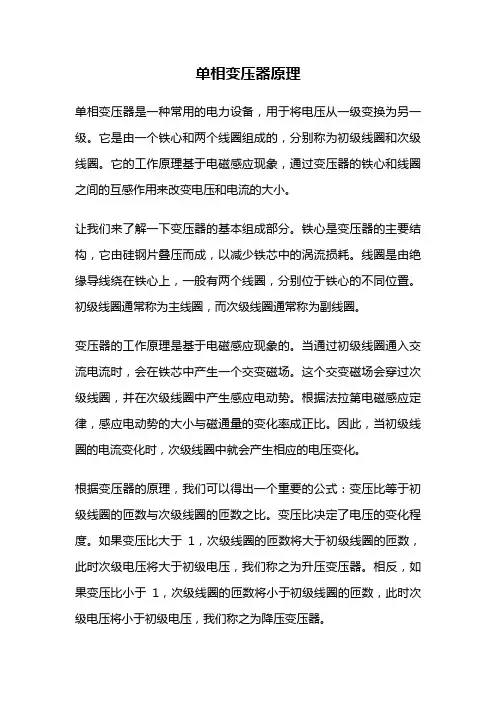

单相变压器原理单相变压器是一种常用的电力设备，用于将电压从一级变换为另一级。
它是由一个铁心和两个线圈组成的，分别称为初级线圈和次级线圈。
它的工作原理基于电磁感应现象，通过变压器的铁心和线圈之间的互感作用来改变电压和电流的大小。
让我们来了解一下变压器的基本组成部分。
铁心是变压器的主要结构，它由硅钢片叠压而成，以减少铁芯中的涡流损耗。
线圈是由绝缘导线绕在铁心上，一般有两个线圈，分别位于铁心的不同位置。
初级线圈通常称为主线圈，而次级线圈通常称为副线圈。
变压器的工作原理是基于电磁感应现象的。
当通过初级线圈通入交流电流时，会在铁芯中产生一个交变磁场。
这个交变磁场会穿过次级线圈，并在次级线圈中产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。
因此，当初级线圈的电流变化时，次级线圈中就会产生相应的电压变化。
根据变压器的原理，我们可以得出一个重要的公式：变压比等于初级线圈的匝数与次级线圈的匝数之比。
变压比决定了电压的变化程度。
如果变压比大于1，次级线圈的匝数将大于初级线圈的匝数，此时次级电压将大于初级电压，我们称之为升压变压器。
相反，如果变压比小于1，次级线圈的匝数将小于初级线圈的匝数，此时次级电压将小于初级电压，我们称之为降压变压器。
变压器的工作原理还涉及到一些重要的参数。
首先是变压器的效率。
变压器的效率定义为输出功率与输入功率之比。
变压器的效率取决于铁芯的损耗和线圈的损耗。
铁芯损耗是由于铁芯中的涡流和磁滞引起的，线圈损耗是由于线圈中的电阻引起的。
为了提高变压器的效率，我们可以采用低损耗的铁芯材料和精确计算线圈的规格。
变压器还有一个重要的参数是额定容量。
额定容量指的是变压器能够持续输出的最大功率。
变压器的额定容量取决于线圈的截面积和冷却方式。
如果变压器的负载超过额定容量，就会导致变压器过热甚至损坏。
总结一下，单相变压器的工作原理是基于电磁感应现象的。
通过变压器的铁心和线圈之间的互感作用，可以改变电压和电流的大小。
