继电保护习题答案

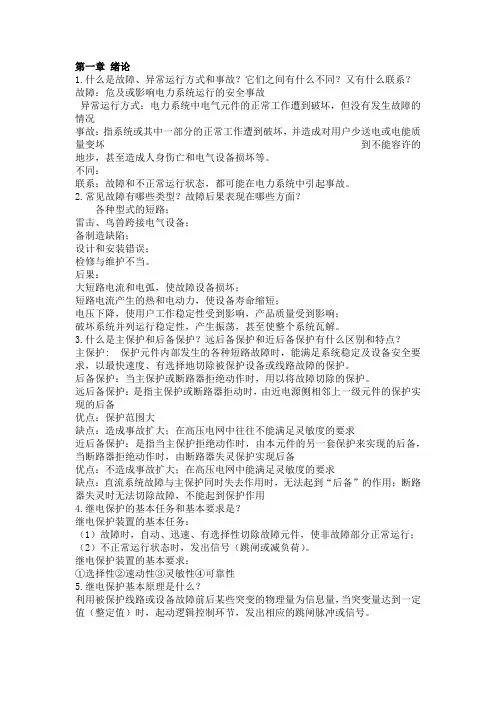

第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。

不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。

2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。

后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。

3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。

后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。

远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。

继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。

正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。

A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。

A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。

一、填空题每空1分,共18分1、电力系统发生故障时,继电保护装置应 将故障 部分切除,电力系统出现不正常工作时,继电保护装置一般应 发出信号 ;2、继电保护的可靠性是指保护在应动作时 不拒动 ,不应动作时 不误动 ;3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定,其灵敏性通常用 保护范围的大小 来表示;4、距离保护是反应 故障点到保护安装处 的距离,并根据距离的远近确定 动作时间 的—种保护;5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中, 方向圆阻抗继电器 受过渡电阻的影响最大, 全阻抗继电器 受过渡电阻的影响最小;6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的,因此它不反应 外部故障 ;7、在变压器的励磁涌流中,除有大量的直流分量外,还有大量的 高次谐波 分量,其中以 二次谐波 为主;8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动,即 采用速饱和中间变流器, 二次谐波制动的方法 和 间断角鉴别的方法 ;二、单项选择题每题1分,共12分1、电力系统最危险的故障是 C ;A 单相接地B 两相短路C 三相短路2、继电保护的灵敏系数sen K 要求 C ; A 1sen K < B 1sen K = C 1sen K >3、定时限过电流保护需要考虑返回系数,是为了 B ;A 提高保护的灵敏性B 外部故障切除后保护可靠返回C 解决选择性4、三段式电流保护中,保护范围最小的是 AA 瞬时电流速断保护B 限时电流速断保护C 定时限过电流保护5、三种圆特性的阻抗继电器中, B 既能测量故障点的远近,又能判别故障方向A 全阻抗继电器；B 方向圆阻抗继电器；C 偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器,当测量阻抗430m Z =∠︒Ω时,该继电器处于 A 状态;A 动作B 不动作C 临界动作7、考虑助增电流的影响,在整定距离保护II 段的动作阻抗时,分支系数应取 A ;A 大于1,并取可能的最小值B 大于1,并取可能的最大值C 小于1,并取可能的最小值8、从减小系统振荡的影响出发,距离保护的测量元件应采用 B ;A 全阻抗继电器；B 方向圆阻抗继电器；C 偏移圆阻抗继电器9、被保护线路区内短路并伴随通道破坏时,对于相差高频保护 AA 能正确动作B 可能拒动C 可能误动10、如图1所示的系统中,线路全部配置高频闭锁式方向纵联保护,k 点短路,若A-B 线路通道故障,则保护1、2将 C ;A 均跳闸B 均闭锁C 保护1跳闸,保护2 闭锁11、变压器电流速断保护与 C 保护配合,以反应变压器绕组及变压器电源侧引出线套管上的各种故障;A 过电流B 过负荷C 瓦斯12、双绕组变压器纵差动保护两侧电流互感器的变比,应分别按两侧 B 选择;A 负荷电流B 额定电流C 短路电流三、简答题共32分1、何谓主保护、后备保护何谓近后备保护、远后备保护8分答：所谓主保护是指能以较短时限切除被保护线路或元件全长上的故障的保护装置;2分考虑到主保护或断路器可能拒动而配置的保护,称为后备保护;2分当电气元件的主保护拒动时,由本元件的另一套保护起后备作用,称为近后备;2分当主保护或其断路器拒动时,由相邻上一元件的保护起后备作用称为远后备;2分2、有一方向阻抗继电器,若正常运行时的测量阻抗为3.530,∠︒Ω要使该方向阻抗继电器在正常运行时不动作,则整定阻抗最大不能超过多少设75sen ϕ=︒8分答：为了使该方向阻抗继电器在正常运行时不动作,其对应于30m ϕ=︒时的动作阻抗m Z 最大不能超过3.5Ω,3分 又知其75sen ϕ=,如图所示,整定阻抗最 大不能超过 3.5/cos(7530) 4.95set Z =︒-︒=Ω 5分 3、何谓比率制动特性对具有比率制动特性的差动继电器,何谓最大制动比、最小工作电流、拐点电流8分答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性;2分如图,最大制动比.max .max .max ;set res res I K I =2分 g 点所对应的动作电流.min set I 称为最小动作电流；2分相对应的制动电流.res g I称为称为拐点电流;2分4、变压器纵差动保护中,不平衡电流产生的原因是什么8分答：不平衡电流产生的原因是：1.变压器两侧电流互感器的计算变比与实际变比不一致2分；2.变压器带负荷调节分接头2分；3.电流互感器有传变误差2分；4.变压器的励磁电流2分;5、零序电流灵敏I 段与零序电流不灵敏I 段的区别是什么分别在那种情况下起作用区别: 零序电流灵敏I 段与零序电流不灵敏I 段的定值整定原则不同,动作灵敏度不同零序电流灵敏I 段动作灵敏度高,作为全相运行、发生接地故障时的接地保护,非全相运行时需退出运行；零序电流不灵敏I 段的动作灵敏度低,作为非全相运行、发生接地故障时的接地保护 四、计算题共38分1、如图2所示的网络中,已知,线路每公里的正序阻抗10.4/km Z =Ω，E ϕ=.max 0.3s X =Ω，.min 0.3,s X =Ω.max 150A A B L I -=。

继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

第1章习题和思考题1.简述继电保护的定义、任务。

答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件〔发电机、变压器、输电线路等〕，使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态〔跳闸并发信〕即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或防止设备的损坏和对相邻地区供电的影响。

2.保护的“四性〞指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。

可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。

保护的平安性是指在给定条件下的给定时间间隔内，保证不误动的概率。

保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。

选择性是指保护检出电力系统故障区和/或故障相的能力。

即故障时能够尽可能的缩小电力系统被停电的范围，只将故障局部从系统中切除，最大限度的保证系统中无故障局部仍然可以平安运行。

速动性是指保护尽可能快的切除故障的能力。

灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反响能力3.继电保护装置一般由哪几局部组成？答：继电保护装置由测量局部、逻辑局部、执行局部组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。

电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。

继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种平安自动装置。

与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。

继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。

因此，继电保护装置本身只是继电保护系统的一个重要组成局部，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。

一、填空1、对继电保护基本性能的要求是选择性，速动性，灵敏性，可靠性。

2、电流继电器的返回电流与动作电流的比值称为继电器的返回系数。

3、反应电流增大而瞬时动作的保护称为无时限电流速段保护。

4、定时限过电流保护的动作时限是按阶梯原则来选择。

5、要实现变压器纵联差动保护的必需条件是n TA2/ n TA1 = n T 。

6、继电器的继电特性是继电器的启动，继电器的返回。

7、自动重合闸的后加速是指选择在先，加速在后。

“后加速”的配合方式广泛地应用于35kV 以上的网络及对重要负荷供电的送电线路上。

8、中性点经消弧线圈接地电网中，采用的补偿方式有完全补偿，欠补偿，过补偿等 3 种补偿，广泛应用过补偿。

9、10000KVA以上35/6.3（10.5）变压器一般采用纵联差动保护。

10、在中性点非直接接地放射性线路中，两点接地时，相间短路电流保护的接线方式；两相星形以接线方式应用较广。

11、继电保护装置组成部分一般包括测量部分，逻辑部分，执行部分。

12、电力系统最小运行方式是指在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

13、距离保护是反应保护安装处至故障点之间的距离，并根据距离的远近而确定动作时限的一种保护装置。

14、瞬时故障指可在短时间内自行恢复的故障。

15、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度较高。

16、瓦斯保护是反应变压器内部气体的流量和流动的速度而动作的保护。

17、反时限过电流保护主要用在6~10kV的网络中，作为馈线和电动机的保护。

二、简答题1、中性点非直接接地电网为什么要经消弧线圈接地，消弧线圈的补偿方式？答：中性点非直接接地系统当发生单相接地故障时，接地点的电容电流很大，那么单相接地短路会过渡到相间短路，因此在中性点假装一个电感线圈。

单相接地时他产生的感性电流，去补偿全部或部分电容电流。

这样就可以减少流经故障点的电流，避免在接地点燃起电弧。

第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。

不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。

2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。

后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。

3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。

后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。

远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。

继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

继电保护习题+参考答案一、单选题（共30题，每题1分，共30分）1、变电站中将交流一次侧大电流转换成二次电流,供给测量、保护等二次设备使用的电气设备是( )。

A、电流互感器B、变压器C、电压互感器正确答案：A2、某企业的电动机装设过热保护,在运行中由于过负荷产生过热,当积累热量达到过热积累告警定值时保护将起动()。

A、过热告警B、过热闭锁C、过热跳闸D、过热禁止再起动正确答案：A3、规程规定:6-10kV 电网中接地电容电流大于 30A 时,中性点接地方式采用( )。

A、直接接地B、经消弧线圈接地C、经电阻接地正确答案：B4、微机保护采样时采样频率 fs 与采样信号中所含最高频率成分 fmax 的频率的关系为( )A、fs> 2fmaxB、fs>fmaxC、fs<2fmaxD、fs正确答案：A5、电力系统中作为联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能的称为( )。

A、变压器B、变电站C、发电厂正确答案：B6、电动机的各种非接地的不对称故障包括( )、断相、相序接反以及供电电压较大不平衡等。

A、过电流B、过负荷C、电动机匝间短路正确答案：C7、变压器气体保护的主要元件是气体继电器,又称( )A、瓦斯继电器B、中间继电器C、电流继电器D、电压继电器正确答案：A8、变压器油箱外故障包括套管破碎通过外壳发生的单相接地故障、引出线的套管闪络故障及( )等。

A、出线上的相间故障B、绕组与铁芯之间的单相接地故障C、相绕组匝间短路D、绕组间的相间故障正确答案：A9、绝缘监视装置反应中性点不接地系统发生单相接地故障时,系统出现( )而动作发出信号A、正序电压B、零序电流C、零序电压正确答案：C10、电流互感器常用的接线方式有( )、两相不完全星形接线、两相电流差接线等。

A、三相不完全星形接线B、两相完全星形接线C、三相完全星形接线正确答案：C11、电力系统继电保护采用( )衡量其可靠性。

（完整版）继电保护习题和答案继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。

(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。

四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。

一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。

2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。

3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。

4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。

三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。

（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。

继电保护练习题（含答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器的零序方向保护中，零序电流（）从变压器中性点的电流互感器来取得。

A、不确定B、可以C、必须D、不应正确答案： D2、()是指发出整批的指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令A、智能控制B、顺序控制C、站域控制D、自动控制正确答案： B3、母线保护装置对时信号丢失会对以下（）保护产生影响。

A、母联过流B、差C、母联失灵D、都不影响正确答案： D4、母线故障，母线差动保护动作，已跳开故障母线上六个断路器（包括母联），有一个断路器因本身原因而拒跳，则母差保护按（）进行评价。

A、不予评价B、错误动作一次C、正确动作一次D、拒动一次正确答案： A5、智能变电站中线路保护装置告警信息中ds W arn ing数据集所包含的告警信息是（）。

A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案： A6、依据IEC60044-8规范，下述说法不正确的是（）。

A、采用M anchester编码B、传输速度为2.5M b it/s或10M b it/sC、只能实现点对点通信D、可实现网络方式传输正确答案： D7、制定保护配置方案时，对（）种故障同时出现的稀有情况可仅保证切除故障。

A、二B、四C、三D、一正确答案： A8、在智能变电站中，过程层网络通常采用（）实现V L AN划分。

A、根据交换机端口划分B、根据MAC地址划分C、根据网络层地址划分D、根据I P组播划分正确答案： A9、电容器应设置（）保护，当母线失压时，带时限切除所有接在母线上的电容器。

A、过电流B、过负荷C、失压D、过电压正确答案： C10、母差保护分列运行方式的自动判别方式与手动判别方式相比优先级要（）。

A、高B、随机C、低D、一样正确答案： C11、继电保护要求所用的电流互感器的（）变比误差不应大千10%。

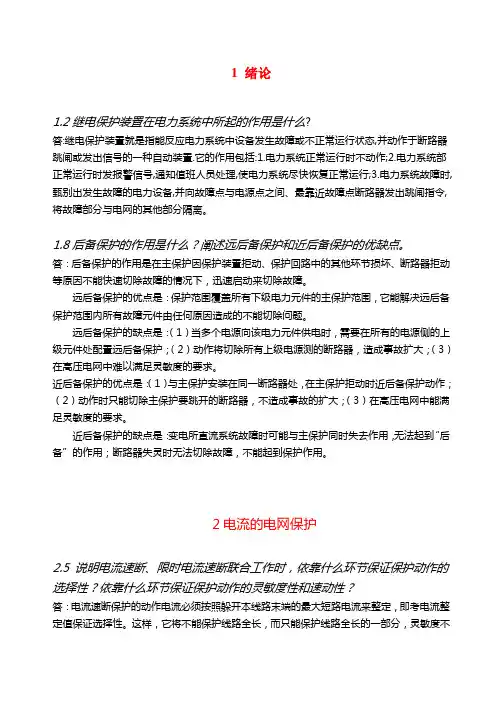

1 绪论1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

2电流的电网保护2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏度性和速动性？答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定，即考电流整定值保证选择性。

这样，它将不能保护线路全长，而只能保护线路全长的一部分，灵敏度不够。

限时电流速断的整定值低于电流速断保护的动作短路，按躲开下级线路电流速断保护的最大动作范围来整定，提高了保护动作的灵敏性，但是为了保证下级线路短路时不误动，增加一个时限阶段的延时，在下级线路故障时由下级的电流速断保护切除故障，保证它的选择性。

继电保护习题库含答案一、单选题（共33题，每题1分，共33分）1.某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将()。

A、不动作B、经延时跳闸C、发出异常信号正确答案：A2.低压配电网中所有设备的外露可导电部分均各自经保护线 PE 单独接地,电源中性点不接地或经电抗接地且通常不引出中性线N 的系统称为( )A、TT 系统B、TN 系统C、IT 系统正确答案：C3.变压器气体保护的主要元件是( )A、电流继电器B、气体继电器C、中间继电器D、电压继电器正确答案：B4.限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。

A、最大短路电流B、最小短路电流C、任意电流正确答案：B5.二次系统中,由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成,实现对开关设备的就地和远方跳、合闸操作,满足改变一次系统运行方式和故障处理的需要的系统称为( )。

A、继电保护及自动装置系统B、操作电源系统C、控制系统正确答案：C6.规程规定:35kV 电网中接地电流大于 10A 时,中性点接地方式采用( )。

A、直接接地B、经电阻接地C、经消弧线圈接地正确答案：C7.我国低压配电网的电压等级为( )A、66kvB、380/220VC、35kv正确答案：B8.安全生产举报投诉电话是 ()A、110B、12315C、12350正确答案：C9.高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A10.中性点不接地系统发生单相接地故障,故障线路零序电流( )。

A、等于各非故障线路对地电容电流之和B、等于 0C、等于本线路对地电容电流正确答案：A11.考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。

A、下条线路定时限过电流保护整定值较大B、上下级整定值相等答案解析:题目修改:“本线路与下级线路的动作电流应为()。

继电保护习题+答案一、单选题（共50题，每题1分，共50分）1、当GOOSE有且仅发生一次变位时，( )。

A、装置连发5帧，间隔为2，2，4，8msB、装置连发5帧，间隔为2，4，6，8msC、装置连发5帧，间隔为2，2，2，2msD、装置连发5帧，间隔为2，2，4，4ms正确答案：A2、把额定电压为220V的灯泡接在110V电源上，灯泡的功率是原来是( )。

A、1/4B、1/2C、1/8。

D、1/3正确答案：A3、过电流保护的三相三继电器的完全星形连接方式，能反应( )。

A、单相接地故障B、各种相间短路C、两相接地故障D、各种相问和单相接地短路。

正确答案：D4、BP-2B型母差保护带负荷试验，一次运行方式如下安排：主变总开关运行在Ⅰ母线，通过母联开关向Ⅱ母线上的某线路供电，则选取不同的相位基准情况下，装置显示上述三个开关的电流相角，其中( )是正确的。

A、主变压器开关相角0°、母联开关相角180°、线路开关相角0°B、主变压器开关相角0°、母联开关相角180°、线路开关相角180°C、主变压器开关相角180°、母联开关相角180°、线路开关相角0°D、主变压器开关相角180°、母联开关相角0°、线路开关相角0°正确答案：C5、比率差动构成的国产双母线差动保护中，若母联开关由于需要处于开断运行时，则正确的做法是( )。

A、从母联开关侧的一个小差动保护中切出母联电流B、无需将母联电流从差动保护中切出，只需将母联开关跳闸压板断开C、从两个小差动保护中切出母联电流D、从大差动、两个小差动保护中切出母联电流正确答案：C6、继电保护柜柜内距地面( )范围内一般不宜布置元器件。

A、300mmB、250mmC、200mmD、350mm正确答案：B7、坚强智能电网是以特高压电网为骨干网架、各级电网协调发展的坚强网架为基础，以通信信息平台为支撑，具有( )特征A、业务化、自动化、互动化B、信息化、自动化、集约化C、信息化、规模化、互动化D、信息化、自动化、互动化正确答案：D8、智能变电站中的高级应用功能包括( )A、顺序控制B、故障信息综合分析决策C、智能告警及分析决策D、以上都是正确答案：D9、微机保护要保证各通道同步采样，如果不能做到同步采样，除( )以外，对其他元件都将产生影响。

继电保护练习题库及答案一、单选题（共50题，每题1分，共50分）1、保护屏柜上交流电压回路的空气开关应与电压回路总路开关在( )上有明确的配合关系。

A、合闸电压B、跳闸时限C、跳闸电压D、合闸时限正确答案：B2、GOOSE报文判断中断的依据为在接收报文的允许生存时间的( )倍时间内没有收到下一帧报文。

A、1B、4C、2D、3正确答案：C3、录波及网络报文记录分析装置开关量采用( )通过过程层GOOSE网络传输。

A、IEC61850-8-1B、FT3C、IEC61850-9-2D、MMS正确答案：A4、对双端电源的线路，过渡电阻对送电侧的距离继电器工作的影响是( )。

A、只会使保护区缩短B、没有影响C、只会使继电器超越D、视条件可能会失去方向性，也可能使保护区缩短，也可能超越或拒动正确答案：D5、励磁涌流衰减时间常数与变压器至( )的阻抗大小、变压器的容量和铁芯的材料等因素有关。

A、系统B、电源之间C、接地点D、以上说法均不正确。

正确答案：B6、电子式互感器（含MU）应能真实地反映一次电流或电压，额定延时时间不大于( )、唤醒时间为( )A、1500us10usB、2000us0usC、1000us0usD、2500us10us正确答案：B7、来自同一或不同制造商的两个及以上智能电子设备交换信息、使用信息以正确执行规定功能的能力，命名为( )A、—致性B、互操作性C、互换性D、正确性正确答案：B8、双母线差动保护中，Ⅰ、Ⅱ母线相继发生短路故障，不能反映后一母线故障的母线保护是( )。

A、元件固定联接的母线完全电流差动保护B、比较母联电流相位构成的母线差动保护C、比率制动式母线差动保护D、以上都不对正确答案：B9、ICD文件中描述了装置的数据模型和能力，包括( )。

A、装置包含哪些逻辑装置、逻辑节点B、逻辑节点类型、数据类型的定义C、装置通信能力和参数的描述D、以上都是正确答案：D10、母线差动保护电流回路断线闭锁元件，其电流定值一般可整定为电流互感器额定电流的( )。

第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。

试回答下列问题： （1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF 因失灵而拒动，保护又将如何动作?（2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。

（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。

如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。

第二章:1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。

如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。

（2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。

2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比TA K 为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TA K I 1的线性关系，如图2-2（a ）中直线1所示。

继电保护练习题（附答案）一、判断题（共100题，每题1分，共100分）1.单侧电源线路中电流保护无需加方向元件。

（）A、正确B、错误正确答案：A2.在10kV-35kV的中性点不直接接地的配电网中，发生单相接地故障后，可以带故障运行一段时间，因此输电线路不需要安装三相自动重合闸。

（）A、正确B、错误正确答案：B3.流入继电器电流与电流互感器二次绕组电流的比值，称之为接线系数。

（A、正确B、错误正确答案：A4.限时电流速断保护的动作电流应该躲过相邻下一线路I段的动作值，如果灵敏度不满足要求，应该躲过相邻下一线路Ⅱ段的动作值。

（）A、正确B、错误正确答案：A5.电流由较小值上升到动作电流及以上，继电器由不动作到动作，电流减小到返回电流及以下，继电器由动作再到返回。

（）A、正确B、错误正确答案：B6.每线不完全差动保护是在母线的所有连接元件上装设专用的电流互感器，而且这些电流互感器的变比和特性完全相同。

（）A、正确B、错误正确答案：B7.运行人员手动跳开架空线路断路器时，自动重合闸装置应尽快重合以保证供电可靠性。

( )A、正确B、错误正确答案：B8.失灵保护的作用是作为断路器拒动的保护。

（）A、正确B、错误正确答案：A9.导引线式纵差动保护的性能受导引线参数和使用长度的影响，导引线越长，分布电容越大，则保护的安全可靠性越低。

（）A、正确B、错误正确答案：A10.对于高电压系统，当变电站母线发生故障，在母差保护切除故障的同时，变电站出线端的线路保护亦应可靠的跳开三相断路器。

（）A、正确B、错误正确答案：B11.超高压长线路在空载合闸时，可能会出现三相触头不同时闭合的现象，会引起负序、零序方向元件误动作，但是不会引起工频变化量方向元件误动。

（）A、正确B、错误正确答案：B12.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。

（）A、正确B、错误正确答案：A13.小接地电流系统，当U相发生单相金属性接地故障时，各相间电压保持不变。

继电保护习题库+答案一、单选题（共58题，每题1分，共58分）1.电力系统无功容量不足必将引起电压(____)。

A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案：D2.若测量阻抗偏小，则保护范围(____)。

A、不变B、偏大C、不确定D、偏小正确答案：B3.对于单侧电源网络的相间短路保护，其中第二段为(____)。

A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案：D4.三种圆特性阻抗元件中，(____)的动作阻抗与测量阻抗的阻抗角无关。

A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案：C5.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区(____)。

A、大B、相同C、无法确定D、小正确答案：A6.变压器差动速断保护的动作条件是(____)。

A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动，只要差流达到整定值既能动作正确答案：D7.在线路发生单相接地故障时，故障点的(____)最高，向电源侧逐步降低为零。

A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案：C8.变压器引出线（外套管处）发生相间短路故障，(____)保护快速动作。

A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案：B9.相间距离保护测量组件一般均采用(____)接线方式。

A、-30°B、60°C、0°D、90°正确答案：D10.短路类型代表符号中（2）代表(____)短路类型。

A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案：A11.在双侧电源系统中，采用方向元件是为了解决保护的(____)。

A、灵敏性B、可靠性C、选择性D、方向性正确答案：C12.距离保护是以距离(____)元件作为基础构成的保护装置。

A、启动B、测量C、逻辑D、振荡闭锁正确答案：B13.当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是(____)。
