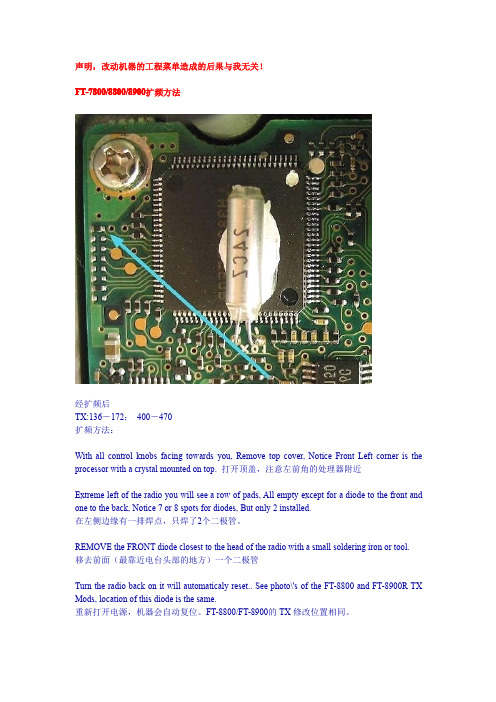

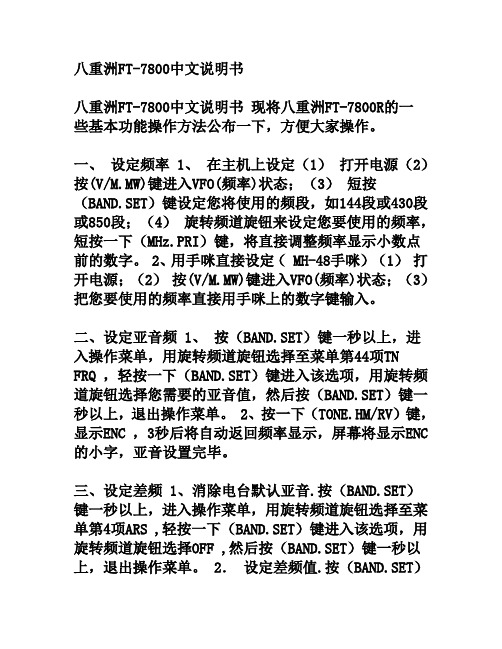

重新整理八重洲7800 8800 8900组中继方法
7800机内没有解码电路,从4、5脚出来的不是数字信号,其实是如假包换的音频信号,相当于音响的线路输出端,如果你接上音频功放、喇叭CQ、CQ声。
第1脚同样输入的也不是01010101的数据电平,需要输入的是经数据调制的音频信号,哈哈当然你可以将你的呼叫声直接送进去,别人也会听见你疲惫的CQ、CQ声。
第3脚PTT在接收时是5V电平,把它接地,就是和2脚短路,你就会发现前面板的发射灯
亮了
第6脚呢,是静噪输出,你用万用表电压挡量着,再用第3只手去拧静噪旋钮,静噪打开灯一亮,同时有噪声了,这脚就变5V了,嘿嘿关掉静噪,没声了,电平就是0V啦。.
我
哈哈有了这些信号,做个中继接口需要的信号就全了,见上图,总电路成本不会超过2元,大家可能不熟悉那个光电耦合器,几毛钱的,任何一个卖电子元件的肯定知道,用那个电
位器就可以调节输入的音量,合适即可喽。
这里只用1200BP脚就成了,那个9600BP也一样。当然你得到菜单里将PCKT S(数据包速
率)设成1200,其实也是默认值。
现以成功做成多台!话音还原还不错!建议电位器用高精多圈的!现在做好的机器都没在
身边过几天上图
