《机械基础》课程复习试题项目二：常用机构.docx

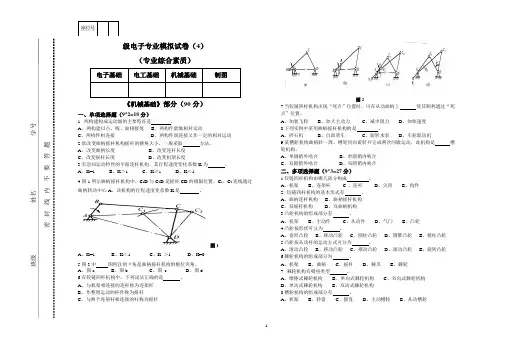

1密 封 线 内 不 要 答 题级电子专业模拟试卷（4）（专业综合素质）电子基础电工基础机械基础制图《机械基础》部分（90分）一、单项选择题（9*2=18分）1. 两构建构成运动副的主要特征是 。

A 、两构建以点、线、面相接处B 、两构件能做相对运动C 、两构件相连接D 、两构件既连接又作一定的相对运动 2.欲改变曲柄摇杆机构摇杆的摆角大小，一般采取 方法。

A 、改变曲柄长度 B 、改变连杆长度 C 、改变摇杆长度 D 、改变机架长度3.有急回运动特性的平面连杆机构，其行程速度变化系数K 为 。

A 、K=1 B 、K ＞1 C 、K ≥1 D 、K ＜14.图1所示曲柄摇杆机构中，C 1D 与C 2D 是摇杆CD 的极限位置，C 1、C 2连线通过曲柄转动中心A ，该机构的行程速度变系数K 是 。

图1A 、K=1B 、K ＜1C 、K ＞1D 、K=0 5.图2中 图所注的θ角是曲柄摇杆机构的极位夹角。

A 、图a B 、图b C 、图 c D 、图d 6.在铰链四杆机构中，下列说法正确的是 。

A 、与机架相连接的连杆称为连架杆 B 、作整周运动的杆件称为摇杆C 、与两个连架杆相连接的杆称为摇杆图27.当铰链四杆机构出现“死点”位置时，可在从动曲柄上 使其顺利通过“死点”位置。

A 、加装飞轮B 、加大主动力C 、减少阻力D 、加快速度 8.下列实例中采用曲柄摇杆机构的是 。

A 、碎石机B 、自卸货车C 、旋转水泵D 、车轮联动机9.某槽轮机构曲柄转一周，槽轮同向旋转并完成两次间歇运动，此机构是 槽轮机构。

A 、单圆销外啮合B 、单圆销内啮合C 、双圆销外啮合D 、双圆销内啮合二、多项选择题（9*3=27分）1.铰链四杆机构由哪几部分构成 。

A 、机架B 、连架杆C 、连杆D 、尖顶E 、构件 2. 铰链四杆机构的基本形式有 。

A 、曲柄连杆机构 B 、曲柄摇杆机构 C 、双摇杆机构 D 、双曲柄机构 3.凸轮机构的组成部分有 。

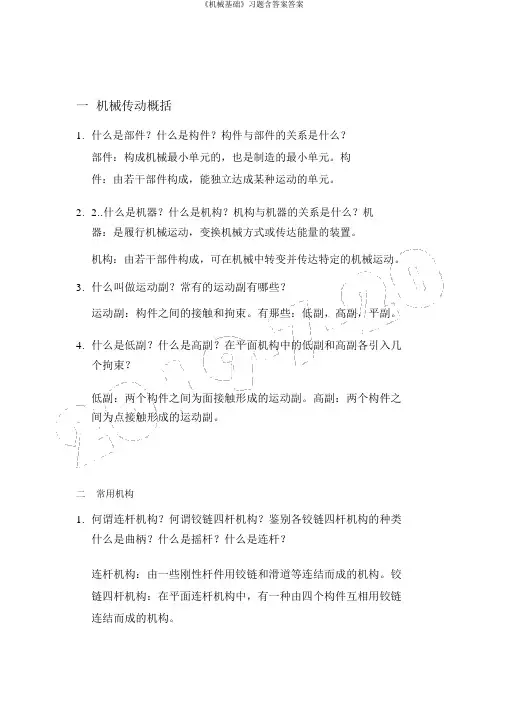

一机械传动概括1.什么是部件？什么是构件？构件与部件的关系是什么？部件：构成机械最小单元的，也是制造的最小单元。

构件：由若干部件构成，能独立达成某种运动的单元。

2. 2..什么是机器？什么是机构？机构与机器的关系是什么？机器：是履行机械运动，变换机械方式或传达能量的装置。

机构：由若干部件构成，可在机械中转变并传达特定的机械运动。

3.什么叫做运动副？常有的运动副有哪些？运动副：构件之间的接触和拘束。

有那些：低副，高副，平副。

4.什么是低副？什么是高副？在平面机构中的低副和高副各引入几个拘束？低副：两个构件之间为面接触形成的运动副。

高副：两个构件之间为点接触形成的运动副。

二常用机构1.何谓连杆机构？何谓铰链四杆机构？鉴别各铰链四杆机构的种类什么是曲柄？什么是摇杆？什么是连杆？连杆机构：由一些刚性杆件用铰链和滑道等连结而成的机构。

铰链四杆机构：在平面连杆机构中，有一种由四个构件互相用铰链连结而成的机构。

2.铰链四杆机构有哪几种基本形式？试说明它们的运动特色，并举出应用实例。

3 种 1）取与最短杆相邻的任何一杆为机架，并取最短杆为曲柄时，为曲柄摇杆机构。

2）取最短杆为机架时，为双曲柄机构。

3）取最短杆对面的杆为机架时，为双摇杆机构。

3.试述铰链四杆机构种类的鉴别方法。

依据图中注明的尺寸，。

a 双曲柄机构（方法：最短杆固定）b 双摇杆机构（方法：与最短杆相对的杆固定）c 曲柄摇杆机构（方法:与最短杆相邻的杆固定）d 双摇杆机构（方法 :随意杆固定）4.试述曲柄滑块机构的构成和运动特色。

构成：曲柄，连杆，滑块及机架。

特色：若曲柄为主动件，当曲柄作整周连续转动时，可经过连杆带动滑块作来去直线运动；反之若滑块为主动件，当滑块作来去直线运动时，又可经过连杆带动曲柄作整周连续转动。

5.什么是机构的急回特征？在生产中如何利用这类特征？急回特征：平面连杆机构中的摇杆来去摇动时所需时间一般其实不同样，要求返回空行程显然快于工作行程。

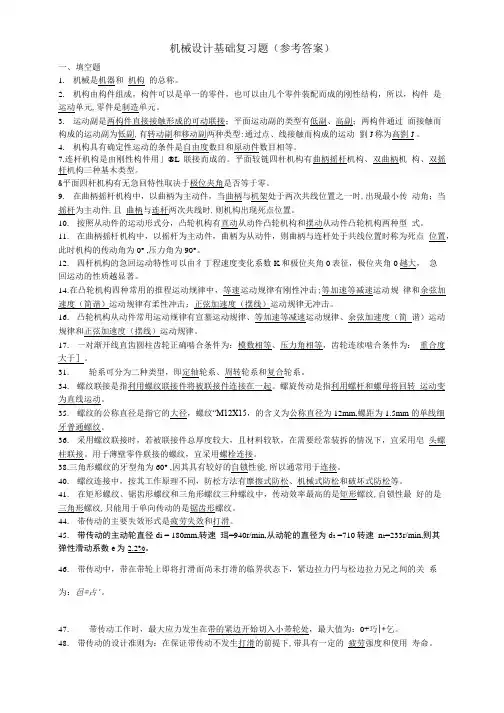

机械设计基础复习题（参考答案）一、填空题1.机械是机器和机构的总称。

2.机构由构件组成，构件可以是单一的零件，也可以由几个零件装配而成的刚性结构，所以，构件是运动单元,零件是制造单元。

3.运动副是两构件直接接触形成的可动联接；平面运动副的类型有低副、高副；两构件通过面接触而构成的运动副为低副,有转动副和移动副两种类型:通过点、线接触而构成的运动劉J称为高劉J 。

4.机构具有确定性运动的条件是自由度数目和原动件数目相等。

7.连杆机构是由刚性构件用」®L联接而成的。

平面较链四杆机构有曲柄摇杆机构、双曲柄机构、双摇杆机构三种基木类型。

&平面四杆机构有无急回特性取决于极位夹角是否等于零。

9.在曲柄摇杆机构中，以曲柄为主动件，当曲柄与机架处于两次共线位置之一时,出现最小传动角；当摇杆为主动件,且曲柄与连杆两次共线时,则机构出现死点位置。

10.按照从动件的运动形式分，凸轮机构有直动从动件凸轮机构和摆动从动件凸轮机构两种型式。

11.在曲柄摇杆机构中，以摇杆为主动件，曲柄为从动件，则曲柄与连杆处于共线位置时称为死点位置，此时机构的传动角为0° ,压力角为90°。

12.四杆机构的急回运动特性可以由彳丁程速度变化系数K和极位夹角0表征，极位夹角0越大，急回运动的性质越显著。

14.在凸轮机构四种常用的推程运动规律中，等速运动规律有刚性冲击;等加速等减速运动规律和余弦加速度（简谐）运动规律有柔性冲击；正弦加速度（摆线）运动规律无冲击。

16.凸轮机构从动件常用运动规律有宣墓运动规律、等加速等减速运动规律、余弦加速度（简谐）运动规律和正弦加速度（摆线）运动规律。

17.一对渐开线直齿圆柱齿轮正确啮合条件为：模数相等、压力角相等，齿轮连续啮合条件为：重合度大于］。

31.轮系可分为二种类型，即定轴轮系、周转轮系和复合轮系。

34.螺纹联接是指利用螺纹联接件将被联接件连接在一起。

螺旋传动是指利用螺杆和螺母将回转运动变为直线运动。

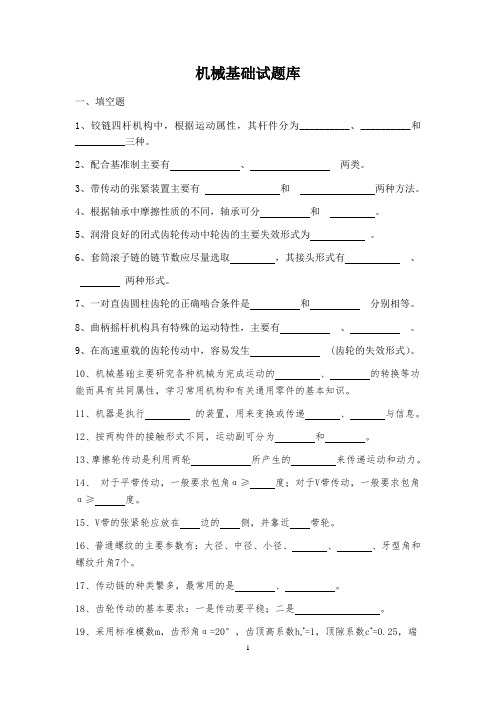

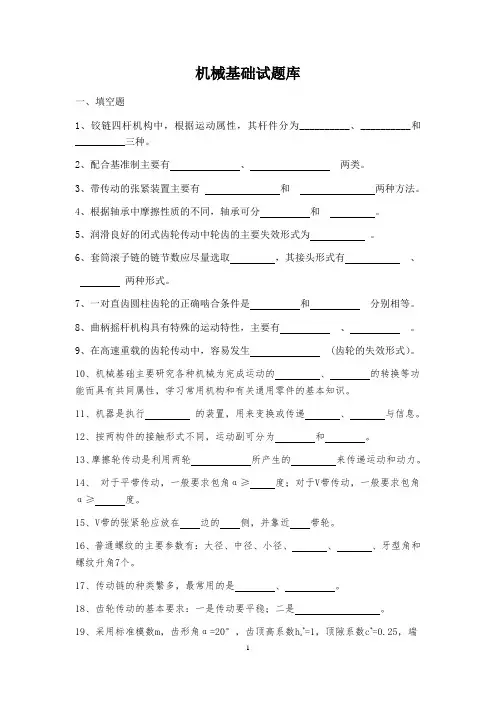

机械基础试题库一、填空题1、铰链四杆机构中，根据运动属性，其杆件分为__________、__________和__________三种。

2、配合基准制主要有、两类。

3、带传动的张紧装置主要有和两种方法。

4、根据轴承中摩擦性质的不同，轴承可分和。

5、润滑良好的闭式齿轮传动中轮齿的主要失效形式为。

6、套筒滚子链的链节数应尽量选取，其接头形式有、两种形式。

7、一对直齿圆柱齿轮的正确啮合条件是和分别相等。

8、曲柄摇杆机构具有特殊的运动特性，主要有、。

9、在高速重载的齿轮传动中，容易发生(齿轮的失效形式）。

10、机械基础主要研究各种机械为完成运动的、的转换等功能而具有共同属性，学习常用机构和有关通用零件的基本知识。

11、机器是执行的装置，用来变换或传递、与信息。

12、按两构件的接触形式不同，运动副可分为和。

13、摩擦轮传动是利用两轮所产生的来传递运动和动力。

14、对于平带传动，一般要求包角α≥度；对于V带传动，一般要求包角α≥度。

15、V带的张紧轮应放在边的侧，并靠近带轮。

16、普通螺纹的主要参数有：大径、中径、小径、、、牙型角和螺纹升角7个。

17、传动链的种类繁多，最常用的是、。

18、齿轮传动的基本要求：一是传动要平稳；二是。

19、采用标准模数m，齿形角α=20°，齿顶高系数h a*=1，顶隙系数c*=0.25，端面齿厚s等于端面齿槽宽e的渐开线直齿圆柱齿轮称为。

20、凸轮机构分为平面凸轮机构与。

21、步进运动机构的种类很多，常用有棘轮机构和两种。

22、常用的键联结类型有：平键联结、半圆键联结、、和花键联结。

23、机械式联轴器分刚性联轴器、和安全联轴器三大类。

24、按互换性程度和范围的不同，互换性分为和完全互换两种形式。

25、形状和位置公差简称。

26、常用的带传动有和V带传动。

27、一对直齿圆柱齿轮的正确啮合条件是它们的模数和分别相等。

28、齿轮在工作过程中由于各种原因而损坏，使其失去工作能力的现象称为。

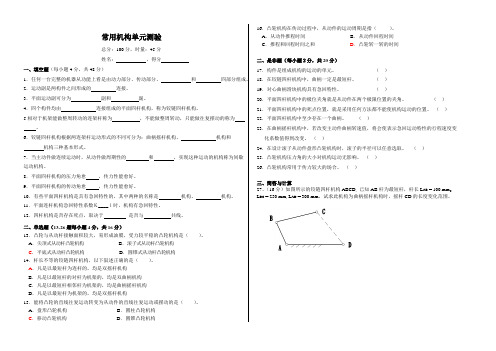

常用机构单元测验总分：100分，时量：45分姓名：，得分一、填空题（每小题4分，共48分）1．任何一台完整的机器从功能上看是由动力部分、传动部分、和四部分组成。

2．运动副是两构件之间形成的连接。

3．平面运动副可分为副和副。

4．四个构件均由连接组成的平面四杆机构，称为铰链四杆机构。

5.相对于机架能做整周转动的连架杆称为，不能做整周转动，只能做往复摆动的称为。

6．铰链四杆机构根据两连架杆运动形式的不同可分为：曲柄摇杆机构、机构和机构三种基本形式。

7．当主动件做连续运动时，从动件做周期性的和，实现这种运动的机构称为间歇运动机构。

8．平面四杆机构的压力角愈，传力性能愈好。

9．平面四杆机构的传动角愈，传力性能愈好。

10．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

11．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

12．四杆机构是否存在死点，取决于是否与共线。

二、单选题（13-26题每小题4分，共16分）13．凸轮与从动杆接触面积较大，易形成油膜，受力较平稳的凸轮机构是（）。

A．尖顶式从动杆凸轮机构B．滚子式从动杆凸轮机构C．平底式从动杆凸轮机构D．圆锥式从动杆凸轮机构14．杆长不等的铰链四杆机构，以下叙述正确的是（）。

A．凡是以最短杆为连杆的，均是双摇杆机构B．凡是以最短杆的对杆为机架的，均是双曲柄机构C．凡是以最短杆相邻杆为机架的，均是曲柄摇杆机构D．凡是以最短杆为机架的，均是双摇杆机构15．能将凸轮的直线往复运动转变为从动件的直线往复运动或摆动的是（）。

A．盘形凸轮机构B．圆柱凸轮机构C．移动凸轮机构D．圆锥凸轮机构16．凸轮机构在传动过程中，从动件的运动周期是指（）。

A．从动件推程时间B．从动件回程时间C．推程和回程时间之和D．凸轮转一转的时间二、是非题（每小题２分，共20分）17．构件是组成机构的运动的单元。

（）18．在铰链四杆机构中，曲柄一定是最短杆。

（）19．对心曲柄滑块机构具有急回特性。

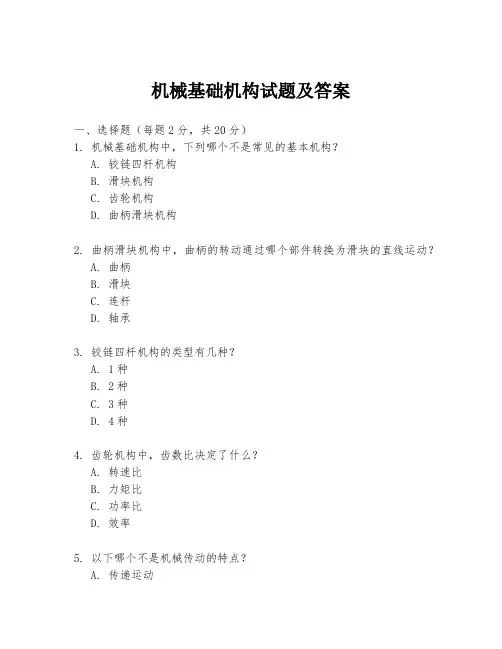

机械基础机构试题及答案一、选择题（每题2分，共20分）1. 机械基础机构中，下列哪个不是常见的基本机构？A. 铰链四杆机构B. 滑块机构C. 齿轮机构D. 曲柄滑块机构2. 曲柄滑块机构中，曲柄的转动通过哪个部件转换为滑块的直线运动？A. 曲柄B. 滑块C. 连杆D. 轴承3. 铰链四杆机构的类型有几种？A. 1种B. 2种C. 3种D. 4种4. 齿轮机构中，齿数比决定了什么？A. 转速比B. 力矩比C. 功率比D. 效率5. 以下哪个不是机械传动的特点？A. 传递运动B. 传递力C. 传递能量D. 存储能量二、填空题（每空2分，共20分）1. 机械基础机构中，______机构是最基本的平面运动机构之一。

2. 曲柄滑块机构中，当曲柄长度与连杆长度相等时，机构的运动特性是______。

3. 铰链四杆机构中，若最短杆为连杆，则机构类型为______。

4. 齿轮机构中，齿数比为1:2时，转速比为______。

5. 机械传动中，传递运动和力的部件称为______。

三、简答题（每题10分，共30分）1. 简述铰链四杆机构的分类及其特点。

答：铰链四杆机构根据最短杆的位置不同，可以分为双曲柄机构、双摇杆机构和曲摇杆机构。

双曲柄机构的最短杆为曲柄，具有两个曲柄，运动平稳；双摇杆机构的最短杆为摇杆，具有两个摇杆，运动不平稳；曲摇杆机构的最短杆为连杆，具有一个曲柄和一个摇杆，运动特性介于前两者之间。

2. 简述齿轮机构的工作原理及其应用。

答：齿轮机构通过齿轮的啮合来传递运动和力。

工作原理是两个或多个齿轮的齿相互嵌合，通过齿的接触实现力的传递和运动的转换。

齿轮机构广泛应用于各种机械传动中，如汽车、机床、钟表等。

3. 简述机械传动的基本功能。

答：机械传动的基本功能包括传递运动、传递力和传递能量。

通过不同的传动机构，可以实现运动的转换、力的分配和能量的传递，满足各种机械系统的需求。

四、计算题（每题15分，共30分）1. 已知铰链四杆机构中，曲柄长度为100mm，连杆长度为150mm，求摇杆的最大长度。

学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。

2．构件是机器的单元。

零件是机器的单元。

3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

4．机器由部分、部分、部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有、、。

图1-1（二）选择题1．组成机械的各个相对运动的实物称为。

A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。

A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1 例2 例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链 无 无无局部自由度 滚子BB 处滚子虚约束 DF 杆、CG 杆之一；K 、K´之一 1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合） 运动副分析 凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L -P H =3×6-2×8-1=1F=3n-2P L -P H =3×4-2×4-2=2F=3n-2P L -P H =3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

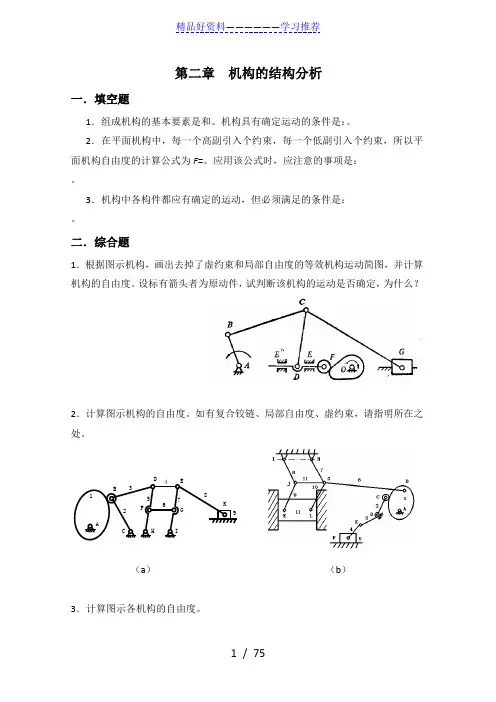

第二章机构的结构分析一．填空题1．组成机构的基本要素是和。

机构具有确定运动的条件是：。

2．在平面机构中，每一个高副引入个约束，每一个低副引入个约束，所以平面机构自由度的计算公式为F=。

应用该公式时，应注意的事项是：。

3．机构中各构件都应有确定的运动，但必须满足的条件是：。

二．综合题1．根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。

设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？2．计算图示机构的自由度。

如有复合铰链、局部自由度、虚约束，请指明所在之处。

（a）（b）3．计算图示各机构的自由度。

AD EC HGFIBK123456789（a）（b）（c）（d）（e）（f）4．计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。

（a）（b）（c）（d）5．计算机构的自由度，并分析组成此机构的基本杆组。

如果在该机构中改选FG 为原动件，试问组成此机构的基本杆组是否发生变化。

6．试验算图示机构的运动是否确定。

如机构运动不确定请提出其具有确定运动的修改方案。

（a）（b）第三章平面机构的运动分析一、综合题1、试求图示各机构在图示位置时全部瞬心的位置（用符号P直接在图上标出）。

ij2、已知图示机构的输入角速度ω1,试用瞬心法求机构的输出速度ω3。

要求画出相应的瞬心，写出ω3的表达式，并标明方向。

3、在图示的齿轮--连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω2。

4、在图示的四杆机构中，AB l =60mm,CD l =90mm,AD l =BC l =120mm,2ω=10rad/s ，试用瞬心法求：（1）当ϕ=165°时，点C 的速度c v ；（2）当ϕ=165°时，构件3的BC 线上速度最小的一点E 的位置及其速度的大小；（3）当0c v =时，ϕ角之值（有两个解）。

5、如图为一速度多边形，请标出矢量AB v 、BC v 、CA v 及矢量A v 、B v 、C v 的方向？6、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。

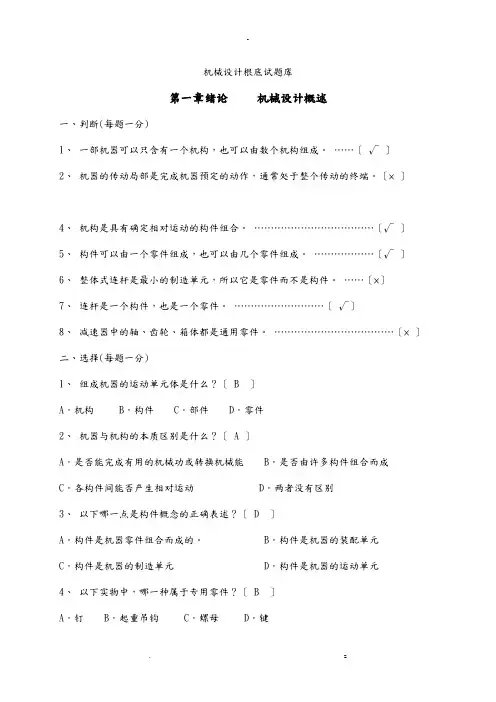

机械设计根底试题库第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……〔√〕2、机器的传动局部是完成机器预定的动作，通常处于整个传动的终端。

〔×〕4、机构是具有确定相对运动的构件组合。

………………………………〔√〕5、构件可以由一个零件组成，也可以由几个零件组成。

………………〔√〕6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……〔×〕7、连杆是一个构件，也是一个零件。

………………………〔√〕8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………〔×〕二、选择(每题一分)1、组成机器的运动单元体是什么？〔 B 〕A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？〔 A 〕A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、以下哪一点是构件概念的正确表述？〔 D 〕A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、以下实物中，哪一种属于专用零件？〔 B 〕A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作局部的是〔 D 〕A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由〔动力系统〕、〔执行系统〕、〔传动系统〕、〔操作控制系统〕四局部组成的。

车床上的主轴属于〔执行〕局部。

2、机械中不可拆卸的根本单元称为〔零件〕，它是〔制造〕的单元体。

3、机械中制造的单元称为〔零件〕，运动的单元称为〔构件〕，装配的单元称为〔机构〕。

4、从〔运动〕观点看，机器和机构并无区别，工程上统称为〔机械〕。

5.机器或机构各局部之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。
