实验一 SNMP服务配置 MIBBrowser使用

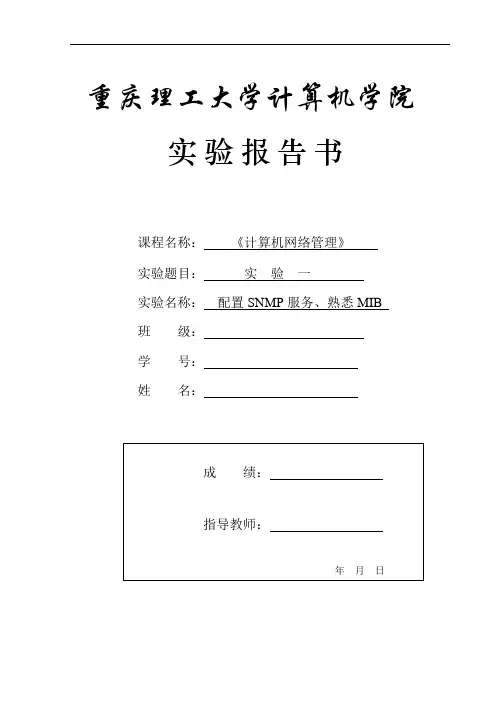

重庆理工大学计算机学院实验报告书课程名称：《计算机网络管理》实验题目：实验一实验名称：配置SNMP服务、熟悉MIB班级：学号：姓名：实验一SNMP服务的配置MIB成员的掌握一、实验目的1.SNMP服务在主机上的启动和配置2.MIB-2树图的结构3.用MIB浏览器访问SNMP MIB对象的值二、实验环境局域网，Windows server 2003，MIBbrowser三、实验步骤1. Windows环境下SNMP服务的安装2. SNMP网管代理设置3. SNMP Trap Service服务设置4. MIBBrowser的熟悉5.利用MIBBrowser获取变量实例6.完成实验报告四、实验内容1. 安装SNMP服务（截图）2. 配置SNMP代理服务（截图）3. 配置SNMP Trap Service服务（截图）4. 在cmd.exe 中使用netstat -a 命令查看本机端口连接情况，对结果进行截图。

并在MIBBrowser中对UDP组tcpConnTable 进行遍历，写出各对象实例的名称，OID和值。

cmd.exe结果截图：5. 在cmd.exe 中使用netstat -n 命令查看本机路由表情况，对结果进行截图。

并在MIBBrowser中对IP组ipRouteTable进行遍历，写出各对象实例的名6. 在MIBBrowser中对ICMP组进行遍历。

在cmd.exe 中对其他主机进行ping命令。

再次在MIBBrowser中对ICMP组进行遍历。

对比两次结果中对象7. 利用MIBBrowser 对系统组（system）各成员的实例进行获取，附上结果并。

一、实验目的1、了解MIB的整体结构，掌握使用GetRequest，GetNextRequest，SetRequest操作实现对被管设备的监视和控制。

二、实验内容1、用MIB Browser读取设备的MIB2、通过Get、GetNext、Set命令读取和设置MIB中的标量对象和表对象。

三、实验方案设计四、实验步骤1、给pc机上安装snmp代理程序，将pc机配置为被管设备。

添加删除组件——管理与监视工具——简单网络管理协议，安装SNMP代理组件2、设置代理的团体、团体权限。

控制面板——管理工具——服务——snmp service(161)；snmp trap service(162)通过SNMP Service服务的属性——安全——添加团体名称、分配权限。

3、浏览MIB。

MibBrowser.exe——MIB Browser——SNMP MIB Browser查看MIB中的所有对象的值（输入被管设备的IP地址、团体名），然后Get Tree。

1、配置路由器、交换机，开通SNMP代理。

2、配置交换机、路由器上代理的团体、团体权限。

3、给交换机和路由器配置IP地址。

4、使用MIB Browser连接到交换机或路由器上读取MIB信息库。

五、实验结果1、运行：netstat –a –n –p tcp (a所有连接和监听端口，n数字形式显示，p代表要显示的协议)，查看当前的tcp连接。

与MIB中的tcpconntable比较。

2、运行：route print ；查看本机的路由表，与MIB中的路由表比较。

3、Net-snmp读取MIB的值（Get，GetNext，Set）。

安装net-snmp-5.5（）；使用命令行读取、设置MIB对象值。

snmpget -v1 -Cf -c public localhost system.sysUpTime.0 system.sysContact.0 system.sysServices.0snmpgetnext -v1 -c public localhost system.sysUpTime.0 system.sysContact.0 system.sysServices.0snmpset -c private -v 1 localhost system.sysContact.0 s ycu@ ip.ipforwarding.0 = 24、Net-snmp读取MIB的值SnmpgetSnmpgetnextSnmpset六、实验总结1、经过这次安装和使用MIB软件，能够更好且实际的理解MIB在SNMP管理中做起到的作用，并且学会了简单使用MIB工具。

MIB浏览与SNMP操作MIB浏览与SNMP操作是指使用管理信息库（MIB）和简单网络管理协议（SNMP）来监控和管理网络设备的过程。

MIB是一种描述网络设备的数据结构和属性的标准格式，SNMP是一种网络协议，用于收集和管理网络设备的信息。

一旦了解了MIB树的结构，就可以使用SNMP操作来监控和管理网络设备。

SNMP操作包括读取、写入和修改网络设备的属性值，以及重启设备、收集性能数据等操作。

具体来说，使用SNMP操作可以实现以下功能:1.获取设备的属性值：通过SNMP操作可以获取设备的各种属性值，如接口状态、CPU利用率、内存使用情况等。

这些属性值可以帮助管理员了解设备当前的状态和性能。

2.配置设备：通过SNMP操作可以修改设备的配置，比如设置网络接口的IP地址、启用或禁用一些功能等。

这使得管理员可以远程管理设备，而无需直接访问设备。

3.重启设备：通过SNMP操作可以重启设备。

这在一些情况下非常有用，比如设备出现故障或需要应用配置更改时。

4.收集性能数据：通过SNMP操作可以定期收集设备的性能数据，比如带宽利用率、丢包率等。

这些数据可以用于性能监控和故障诊断。

5.发送警报信息：通过SNMP操作可以设置警报规则，当设备达到一些预设的阈值时，可以向管理员发送警报信息。

这使得管理员可以及时采取措施，防止设备故障或网络中断。

总之，MIB浏览与SNMP操作是网络管理中的重要工具，它们可以帮助管理员了解和管理网络设备。

通过浏览MIB树和使用SNMP操作，管理员可以获得设备的详细信息，并对设备进行配置和监控，以确保网络的正常运行。

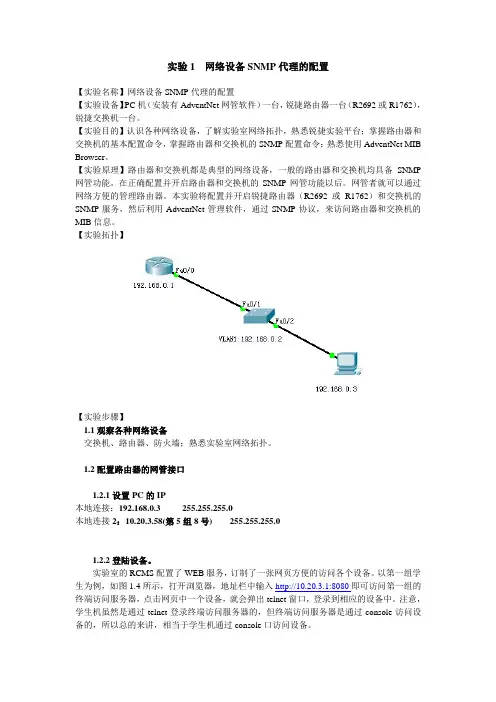

实验1 网络设备SNMP代理的配置【实验名称】网络设备SNMP代理的配置【实验设备】PC机（安装有AdventNet网管软件）一台，锐捷路由器一台（R2692或R1762），锐捷交换机一台。

【实验目的】认识各种网络设备，了解实验室网络拓扑，熟悉锐捷实验平台；掌握路由器和交换机的基本配置命令，掌握路由器和交换机的SNMP配置命令；熟悉使用AdventNet MIB Browser。

【实验原理】路由器和交换机都是典型的网络设备，一般的路由器和交换机均具备SNMP 网管功能。

在正确配置并开启路由器和交换机的SNMP网管功能以后。

网管者就可以通过网络方便的管理路由器。

本实验将配置并开启锐捷路由器（R2692或R1762）和交换机的SNMP服务，然后利用AdventNet管理软件，通过SNMP协议，来访问路由器和交换机的MIB信息。

【实验拓扑】【实验步骤】1.1观察各种网络设备交换机、路由器、防火墙；熟悉实验室网络拓扑。

1.2配置路由器的网管接口1.2.1设置PC的IP本地连接：192.168.0.3 255.255.255.0本地连接2：10.20.3.58(第5组8号)255.255.255.01.2.2登陆设备。

实验室的RCMS配置了WEB服务，订制了一张网页方便的访问各个设备。

以第一组学生为例，如图1.4所示，打开浏览器，地址栏中输入http://10.20.3.1:8080即可访问第一组的终端访问服务器，点击网页中一个设备，就会弹出telnet窗口，登录到相应的设备中。

注意，学生机虽然是通过telnet登录终端访问服务器的，但终端访问服务器是通过console访问设备的，所以总的来讲，相当于学生机通过console口访问设备。

图1.4 学生机通过console口访问设备1.2.3配置路由器的网管接口进入特权模式，再进入配置模式，设置路由器网管接口的IP地址和子网掩码：R1762_1> enable ！注意，若是二层交换机，则enable 14，然后输入密码startR1762_1# configure terminal !进入特权模式R1762_1<config># interface vlan 1 !进入接口配置模式R1762_1<config-if># ip address 192.168.0.1 255.255.255.0 ！配置路由器网管接口的IP地址和子网掩码R1762_1<config-if># no shutdown !开启该接口R1762_1<config-if ># exit !退出接口配置模式，返回配置模式R1762_1<config># show running-config !显示当前配置，验证IP地址被正确配置！1.2.4验证连通性。

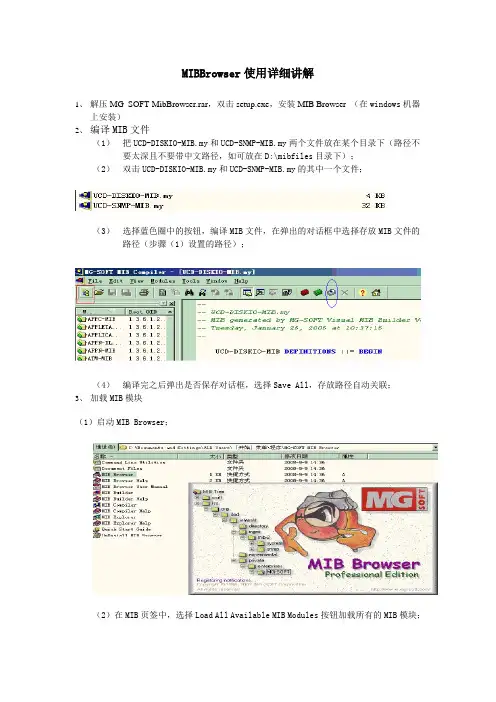

MIBBrowser使用详细讲解1、解压MG_SOFT MibBrowser.rar，双击setup.exe，安装MIB Browser（在windows机器上安装）2、编译MIB文件（1）把UCD-DISKIO-MIB.my和UCD-SNMP-MIB.my两个文件放在某个目录下（路径不要太深且不要带中文路径，如可放在D:\mibfiles目录下）；（2）双击UCD-DISKIO-MIB.my和UCD-SNMP-MIB.my的其中一个文件；（3）选择蓝色圈中的按钮，编译MIB文件，在弹出的对话框中选择存放MIB文件的路径（步骤（1）设置的路径）；（4）编译完之后弹出是否保存对话框，选择Save All，存放路径自动关联；3、加载MIB模块（1）启动MIB Browser；（2）在MIB页签中，选择Load All Available MIB Modules按钮加载所有的MIB模块；4、设置IP地址和协议信息（1）设置IP地址在MIB Browser的Query页签中，输入SNMP Agent的IP地址；这在SNMP中用来保证安全性。

点击上图IP地址右边的榔头，会弹出对话框：首先要选择SNMP协议的版本，有v1、v2c、v3三个版本，主要看设备侧使用的是哪个版本，不同的版本要求输入的参数也不同。

WINSOWS用的是SNMPv1，因此我们选择这个版本。

Port number是AMOS监听的端口，设置为10161。

单击<OK>按钮。

之后MIB Browser就会去连接SNMP Agent（AMOS），或者点工具栏左边第一个图标Contact。

如果Agent正常，就可以连接上了。

只有Contact SNMP Agent之后，才可以进行其他的操作，如get、set等。

MIB Browser和AMOS连接成功后，会在Query results窗口中显示如下信息：5、使用MIB Browser连接到Linux机器进行取值（1）在MIB Browser的Query窗口中右击MIB Tree，选择Find（2）在弹出的对话框中输入OID值注：查找内容去掉”.0”，如1.3.6.1.4.1.2021.11.53.0在实际查询中使用1.3.6.1.4.1.2021.11.53s s C p u R a w I d l e：*****S N M P Q U E R Y S T A R T E D*****1.3.6.1.4.1.2021.11.53.0==1474422686*****S N M P Q U E R Y F I N I S H E D*****单击<查找下一个>，查找到的结果如下高亮显示（黄色）：（3）选中上一步查找到的结果，右击，选择GetGet出来的结果显示在Query results窗口中：附：6、计算公式以及I2000研发的答复I2000开发的答复：＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝内存使用率的算法是在SPC006版本已经修改了：SPC004中算法：MemUsedRate＝100*(memTotalReal-memAvailReal)/memTotalReal</param> SPC006中算法：MemUsedRate＝100*(memTotalReal-memCached-memBuffer-memAvailReal)/memTotalReal</param>在SPC006中已经把这个cached减去了的，解决这个问题请把网管升级到SPC006版本。

本文内容是测试部changhong同学在公告栏上发表的几篇小文档，我把它整理了一下。

内容主要是介绍使用MIB Browser进行MIB测试时的相关操作和注意事项。

希望能对学习MIB Browser的同学有所借鉴。

谢谢changhong同学的经验共享。

1 MIB测试宣传1－使用MIBBrowser进行MIB文件编译MG-SOFT MIB Browser 是MIB测试常用的工具，使用该工具进行MIB测试前首先要正确编译所测试的MIB文件。

这里介绍一下如何进行MIB文件的编译：1.1 打开MIB COMPILER界面：1、从开始菜单打开MIB Compiler界面方法如下：开始->程序－>MG-SOFT MIB Browser->MIB Compiler2、从MIB Browser界面打开MIB Complier方法如下：在上图中点击红色标出的按钮。

1.2 单个文件编译：使用MIB-Compiler可以进行单个文件的编译，操作方法如下：1、在MIB Compiler界面点击红色标出按钮，如下：打开存放未编译MIB文件的目录：选定要编译的MIB文件，双击即可。

2、MIB文件编译成功后，会有如下提示信息：即，MIB文件编译成功，可以保存，在如下界面点击"save"按钮将编译成功的MIB 文件保存到默认路径下：1.3 单个文件编译容易出现的问题：问题1：由于缺少被编译MIB文件import的MIB文件而导致的编译失败：红色标出的信息表明，在编译a3com-huawei-acl.mib文件是出现了未知A3COM-HUAWEI-OID-MIB的错误。

这时，MIB Compiler会有一个提示框：对这个问题的解决办法有两个：a：点击上图中红色标出按钮，打开未编译MIB文件目录，找到所需的MIB文件，编译即可继续进行；b：点击上图中Cancel按钮退出该文件的编译，先编译a3com-huawei-oid.mib文件，该文件编译正确并保存后，重新编译a3com-huawei-acl.mib。

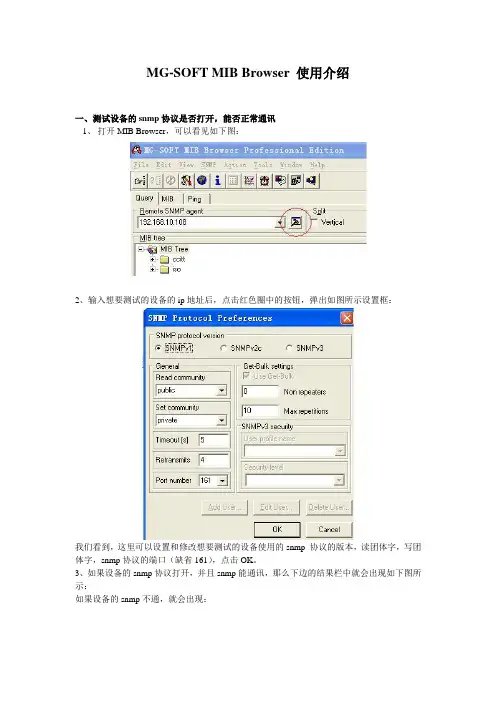

MG-SOFT MIB Browser 使用介绍一、测试设备的snmp协议是否打开，能否正常通讯1、打开MIB Browser，可以看见如下图：2、输入想要测试的设备的ip地址后，点击红色圈中的按钮，弹出如图所示设置框：我们看到，这里可以设置和修改想要测试的设备使用的snmp 协议的版本，读团体字，写团体字，snmp协议的端口（缺省161），点击OK。

3、如果设备的snmp协议打开，并且snmp能通讯，那么下边的结果栏中就会出现如下图所示：如果设备的snmp不通，就会出现：二、立即获取设备某个OID节点的值1、输入设备的ip，选择“Mib Tree”节点，右键，选择“Prompt For OID”，如下图：弹出对话框如下图：在OID栏中输入想要取值的OID，点“Get”，MIB Browser的结果栏中就会出现该节点对应的数值。

三、测试某一个网段中设备的snmp是否通讯正常点击如图所示的红圈中的按钮，会弹出对画话框如下：输入想要查询的IP段范围，点第一个按钮后，该ip范围中所有能通讯的snmp设备都会出现在结果列表中。

四、导入一种新设备的mib库文件1、如果要取得某种新设备的snmp值，需要首先导入设备的mib库文件，点“Mib”标签，如下图所示：图中下面是已经存在的mib库模块，首先可以查看是否已经存在了这种设备的mib库。

2、一般说来，设备的mib库文件为.my结尾的文件，比如CISCO-CIDS-MIB.my，可以从网上搜索下载也可以是设备的厂商提供。

将其拷贝到MIB Browser的安装目录下的%%\MG-SOFT\MIB Browser\MIB_SMI文件夹中，双击此.my文件。

3、如果这个.my文件没有错误，MIB Browser此时会调用本身的编译程序自动编译该文件，然后弹出对话框如下：此时选择将编译后的.smidb结尾的文件保存到MIB Browser的安装目录下的%\MG-SOFT\MIB Browser\SMIDB文件夹中即可。

本文内容是测试部changhong同学在公告栏上发表的几篇小文档，我把它整理了一下。

内容主要是介绍使用MIB Browser进行MIB测试时的相关操作和注意事项。

希望能对学习MIB Browser的同学有所借鉴。

谢谢changhong同学的经验共享。

1 MIB测试宣传1－使用MIBBrowser进行MIB文件编译MG-SOFT MIB Browser 是MIB测试常用的工具，使用该工具进行MIB测试前首先要正确编译所测试的MIB文件。

这里介绍一下如何进行MIB文件的编译：1.1 打开MIB COMPILER界面：1、从开始菜单打开MIB Compiler界面方法如下：开始->程序－>MG-SOFT MIB Browser->MIB Compiler2、从MIB Browser界面打开MIB Complier方法如下：在上图中点击红色标出的按钮。

1.2 单个文件编译：使用MIB-Compiler可以进行单个文件的编译，操作方法如下：1、在MIB Compiler界面点击红色标出按钮，如下：打开存放未编译MIB文件的目录：选定要编译的MIB文件，双击即可。

2、MIB文件编译成功后，会有如下提示信息：即，MIB文件编译成功，可以保存，在如下界面点击"save"按钮将编译成功的MIB 文件保存到默认路径下：1.3 单个文件编译容易出现的问题：问题1：由于缺少被编译MIB文件import的MIB文件而导致的编译失败：红色标出的信息表明，在编译a3com-huawei-acl.mib文件是出现了未知A3COM-HUAWEI-OID-MIB的错误。

这时，MIB Compiler会有一个提示框：对这个问题的解决办法有两个：a：点击上图中红色标出按钮，打开未编译MIB文件目录，找到所需的MIB文件，编译即可继续进行；b：点击上图中Cancel按钮退出该文件的编译，先编译a3com-huawei-oid.mib文件，该文件编译正确并保存后，重新编译a3com-huawei-acl.mib。

1 使用MIBBrowser进行MIB文件编译MG-SOFT MIB Browser 是MIB测试常用的工具，使用该工具进行MIB测试前首先要正确编译所测试的MIB文件。

这里介绍一下如何进行MIB文件的编译：1.1 打开MIB COMPILER界面：1、从开始菜单打开MIB Compiler界面方法如下：开始->程序－>MG-SOFT MIB Browser->MIB Compiler2、从MIB Browser界面打开MIB Complier方法如下：在上图中点击红色标出的按钮。

1.2 单个文件编译：使用MIB-Compiler可以进行单个文件的编译，操作方法如下：1、在MIB Compiler界面点击红色标出按钮，如下：打开存放未编译MIB文件的目录：选定要编译的MIB文件，双击即可。

2、MIB文件编译成功后，会有如下提示信息：即，MIB文件编译成功，可以保存，在如下界面点击"save"按钮将编译成功的MIB 文件保存到默认路径下：1.3 单个文件编译容易出现的问题：问题1：由于缺少被编译MIB文件import的MIB文件而导致的编译失败：红色标出的信息表明，在编译a3com-huawei-acl.mib文件是出现了未知A3COM-HUAWEI-OID-MIB的错误。

这时，MIB Compiler会有一个提示框：对这个问题的解决办法有两个：a：点击上图中红色标出按钮，打开未编译MIB文件目录，找到所需的MIB文件，编译即可继续进行；b：点击上图中Cancel按钮退出该文件的编译，先编译a3com-huawei-oid.mib文件，该文件编译正确并保存后，重新编译a3com-huawei-acl.mib。

2 使用MIB Browser进行MIB文件编译2.1 批量MIB文件编译批量MIB文件编译是对同一目录下的所有MIB文件一次编译，具体操作方法如下：1、在MIB Compiler界面选择“Compile multiple MIB files”按钮2、打开批量MIB文件编译选择窗口，如下：这里是对private目录下的所有MIB文件进行编译；编译完成后，对编译完的MIB文件进行保存：由于多MIB文件编译是对指定目录中的MIB文件依次编译，如果某个MIB文件编译需要引入的另外一个文件在后面的话，会导致该MIB文件编译由于缺少需要引入的MIB文件而失败；因此对指定目录中的MIB文件编译保存后，可能会有一部分MIB文件编译失败；如下：2.2 单个MIB文件编译和批量MIB文件编译中应注意的问题需要将未编译的MIB文件存放到没有中文的路径下，若未编译的MIB文件存放目录中有中文，将导致MIB文件编译失败。

用MIB Browser测试SNMP步骤
一、组网方案
1、
2、组网线路示意图
二、测试步骤
1、在server中打开IES-1000的WEB配置页，如下图示
2、点击MENU→Basic Setting→XDSL PORT SETUP→VC SETUP，配置正确的VPI/VCI等参数，具体如下图示
3、局端配置OK后，打开MODEM的WEB配置页，检查VPI/VCI是否与局端一致。

具体如下图示
须与MODEM配置的值一致），并在地址栏输入MODEM的IP。

如下图所示。

5、 各参数配置OK 后，点击SNMP →Contact ，检测设备是否连接OK 。

反馈信息见下图红色方框内。

6、 如果设备连接OK ，继续点击SNMP →Walk ，反馈信息见下图红色方框内。

如下图所示。

上图方框内信息为：adslAturChanCurrTxRate.2(gauge)832000（为832KB ）及adslAturChanPrevTxRate.2(gauge)3328000(为3328KB)，该值即为上行/下行速率。

如该值与modem WEB 配置值一致，则说明该项功能正常。

snmp browser测试软件使用说明一、Mibbrowser工具1、功能介绍：获取SNMP设备Mib信息的免费工具软件，经常用于以下几点：检查确认主机或网络设备的SNMP（161）配置是否正确，或是否正常。

检查确认网络设备私有Mib值，以进行研发。

检查主机PatrolAgent的SNMP（8161）是否正常。

2、工具部署：部署方法如下（需要有JDK环境）：将附件中mibbrowser目录拷贝至本机d：\mibbrowser，双击“Mibbrowser。

bat”启动。

3、操作使用RFC1213是我们经常用的公有mib文件，它定义了基本的管理信息，我们经常用到system和interfaces这两组信息。

System信息是获得设备系统信息，interfaces是获得设备的接口信息。

Mib文件加载：以RFC1213为例（Mibbrowser打开时默认加载RFC1213）。

点击文件—装载MIB或者点击工具栏上的。

弹出装载MIB对话框，然后点击“浏览”按钮，找到MIB的存放路径，选中RFC1213文件，点击“打开”按钮。

点击确定。

这样我们就完成了加载RFC1213mib文件的完整的操作。

Mib文件取值：首先开启虚拟机的snmp服务，输入命令servicesnmpdstart。

在mibbrowser中输入设备的ip192.168.16.105（举例ip，现场填写自己设备的ip地址）和团体名（public），选中system组，然后点击工具栏中“getSNMP变量”获得设备的system信息，从sysDescr中可以获知设备的描述信息如型号、版本等，从sysObjectID中我们获知设备的唯一标示。

Snmp版本切换Mibbrowser默认使用snmpv1采集，如果有的设备配置的是snmpv2版本可在工具栏中编辑-设置中设置snmp版本。

4、私有MIB加载私有mib的加载方法与公有mib相同，以huawei-splat-devm。

网络管理实验（一）：使用MIB浏览器信息安全2007-11-16 一、实验环境由于没有外部机器或路由器的支持，因此本实验在自己的本机上完成。

本机系统为Windows XP SP2，完成该实验需要安装Windows的SNMP服务二、实验步骤下载JMIBBrowser后解压，点击mib.bat文件运行程序。

开启图形界面以后点击Load MIB载入RFC1213-MIB，然后在Select Server中填入本机局域网地址，在左侧树状菜单中选择相应OID，点击get就可以浏览相应MIB信息了。

三、实验数据：Hardware说明：见/question/4601573.html?fr=qrl3Software说明：见/question/7629499.html?fr=qrl3Service说明：本机上的SNMP主要提供了应用层（layer7）、传输层（Layer4）和网络层（Layer3）这三方面的服务。

76 = 27-1 + 24-1 + 23-1kts 100822（与网络连接属性中的“发送”数据包相同，见下图）图表 1 ifInUcastPkt/ifOutUcastPkts的对应关系四、实验分析：在读取MIB库的实验中，我们验证了MIB库中部分信息和自己主机上信息的对应关系。

主要有以下总结：1.由于是在自己电脑上试验，因此ifNumber一般会为2，但是一般机器只有一块网卡。

造成这个原因是由于其中第一个为本地回路（Loopback），而第二个才是真正的网卡。

这一点可以在ipAdEntAddr对象或ifPhysAddress对象中得到验证。

2.计算机系统中一些与网络有关的数据可以在MIB中找到，比如发送、接受的数据包统计就可以在ifInUcastPkt/ifOutUcastPkts中找到。

但是也存在以下问题：1.在读取system group时，我试图修改其中的sysContact和sysLocation对象的值，因为这两者的权限都是read-write。
