有功功率平衡和频率的调整

第五章有功功率平衡和频率调整课程负责人：穆钢教授申报单位：东北电力大学内容提要⏹频率偏移产生的原因、影响、以及允许的频率偏离量？⏹保持频率偏移量不超过一定范围的条件⏹（如何保持有功功率的平衡）⏹电力系统的频率调整⏹有功功率的最优分配5.1电力系统的频率偏移频率变化的原因?频率变化对负荷的影响(1)异步机(2)电子设备(3)电钟频率变化对电力系统的影响(1)水泵、风机、磨煤机(2)汽轮机的叶片(3)变压器的励磁频率允许偏移的范围：50Hz ±(0.2~0.5)Hz系统中负荷的变化你答对了吗?5.2 电力系统有功功率的平衡运行中：规划、设计：◆备用容量:1.按作用形式分∑∑∑+=LDGPP P ∑∑∑+=RGNPP P 负荷备用(2-5%Plmax)检修备用(可能不安排)事故备用(5-10% Plmax 或系统中最大一台单机容量）国民经济发展备用(3-5%Plmax ）2、按存在形式分为两者差一个网损两者差一个厂用电热备用:运转中发电设备可能发的最大功率与发电负荷之差(旋转备用)冷备用:未运转的、但能随时启动的发发电设备可以发的最大功率(不含检修中的设备)负荷的分类:1.用电负荷2.供电负荷3.发电负荷PP1 P2P3 PΣ有功功率负荷变动曲线t有功功率负荷变动曲线据此图,负荷可以分为三种:第一种变动幅度很小，周期又很短。

变动有很大的偶然性属于这一种的主要有电炉、压延机械、电气机车等带有冲击性的负荷这一种是由于生产、生活、气象等变化引起的负荷变动第二种变动幅度较大，周期也较长.第三种变动幅度最大，周期也最长. 该种负荷基本可以预计。

据此,频率调整一次调整:由发电机组的调速器进行的对第一种负荷变动引起的频率偏移的调整二次调整:由发电机的调频器进行的、对第二种负荷变动引起的频率偏移的调整三次调整:按最优化准则分配第三种有规律变动的负荷，即责成各发电厂按事先给定的发电荷曲线发电。

5.3 电力系统中有功功率的最优分配有功功率的最优分配:●有功功率电源的最优组合即指系统中发电设备或发电厂的合理组合,也就是所谓的机组合理开停.●有功功率负荷的最优分配即指系统的有功功率负荷在各个正在运行的发电设备或发电厂之间的合理分配.最常用的是按等耗量微增率准则分配.火电厂外景各类发电厂的运行特点和合理组合(1)火电厂特点：●需燃料及运输费用，但不受自然条件影响●效率与蒸汽参数有关●受锅炉、汽轮机最小技术负荷限制，有功出力调整范围较窄，增减速度慢，参数越高范围越窄(高温高压30%，中温中压75%)●机组投入退出，承担急剧负荷响应时间长，多耗能量，易损坏设备●热电厂抽汽供热，效率高，但技术最小负荷取决于热负荷，为强迫功率丰满水电厂外景(2)水电厂特点：●不要燃料费，水力可梯级开发，连续使用，但受自然条件影响。

第三章电力系统有功功率平衡及频率调整例3-1 某一容量为100MW的发电机，调差系数整定为4%，当系统频率为50Hz 时，发电机出力为60MW；若系统频率下降为49.5Hz时，发电机的出力是多少？解根据调差系数与发电机的单位调节功率关系可得K G=（1/δ*）×（P GN/f N）=（1/0.04）×（100/50）=50（MW/Hz）于是有△P G=－K G△f=50（50－49.5）=25（MW）即频率下降到49.5Hz时，发电机的出力为60+25=85（MW）例3-2 电力系统中有A、B两等值机组并列运行，向负荷P D供电。

A等值机额定容量500MW，调差系数0.04，B等值机额定容量400MW，调差系数0.05。

系统负荷的频率调节效应系数K D*=1.5。

当负荷P D为600 MW时，频率为50Hz，A机组出力500MW，B机组出力100MW。

试问：（1）当系统增加50MW负荷后，系统频率和机组出力是多少？（2）当系统切除50MW负荷后，系统频率和机组出力是多少？解首先求等值发电机组A, B的单位调节功率及负荷的频率调节效应系数为K GA=（1/δ*）×（P GNA/f N）=（1/0.04）×（500/50）=250（MW/Hz）K GB=（1/δ*）×（P GNB/f N）=（1/0.05）×（400/50）=160（MW/Hz）K D=K D*×（P DN/f N）=1.5×（600/50）=18（MW/Hz）（1）当系统增加50 MW负荷后。

由题可知，等值机A已满载，若负荷增加，频率下降，K GA=0，不再参加频率调整。

系统的单位调节功率K=K GB+K D=160+18=178（MW/Hz）频率的变化量△f=－△P D/K=－50/178=-0.2809（Hz）系统频率f=50－0.2809=49.72（Hz）A机有功出力P GA=500MWB机有功出力P GB=100－K GB△f=100+160×0.2809=144.94（MW）（2）当系统切除50MW负荷后。

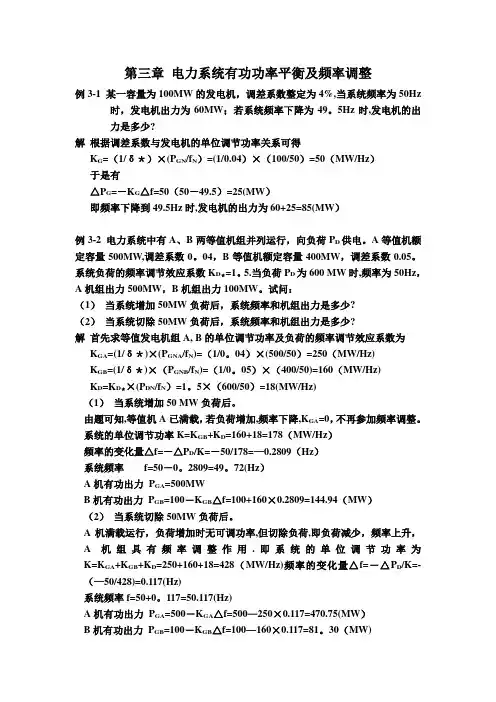

第三章电力系统有功功率平衡及频率调整例3-1 某一容量为100MW的发电机，调差系数整定为4%,当系统频率为50Hz 时，发电机出力为60MW；若系统频率下降为49。

5Hz时,发电机的出力是多少?解根据调差系数与发电机的单位调节功率关系可得K G=（1/δ＊）×(P GN/f N）=(1/0.04）×（100/50）=50（MW/Hz）于是有△P G=－K G△f=50（50－49.5）=25(MW）即频率下降到49.5Hz时,发电机的出力为60+25=85(MW）例3-2 电力系统中有A、B两等值机组并列运行，向负荷P D供电。

A等值机额定容量500MW,调差系数0。

04，B等值机额定容量400MW，调差系数0.05。

=1。

5.当负荷P D为600 MW时,频率为50Hz，系统负荷的频率调节效应系数K D＊A机组出力500MW，B机组出力100MW。

试问：（1）当系统增加50MW负荷后，系统频率和机组出力是多少?（2）当系统切除50MW负荷后，系统频率和机组出力是多少?解首先求等值发电机组A, B的单位调节功率及负荷的频率调节效应系数为K GA=(1/δ＊)×(P GNA/f N)=（1/0。

04）×(500/50）=250（MW/Hz)K GB=(1/δ＊)×（P GNB/f N)=（1/0。

05）×（400/50)=160（MW/Hz)K D=K D＊×(P DN/f N）=1。

5×（600/50）=18(MW/Hz)（1）当系统增加50 MW负荷后。

由题可知,等值机A已满载，若负荷增加,频率下降,K GA=0，不再参加频率调整。

系统的单位调节功率K=K GB+K D=160+18=178（MW/Hz）频率的变化量△f=－△P D/K=－50/178=—0.2809（Hz）系统频率f=50－0。

2809=49。
