建筑设备安装识图与施工

建筑设备安装识图与施工1. 介绍建筑设备安装是建筑施工过程中的重要环节之一，它涉及到各种建筑设备的安装和调试工作。

为了保证建筑设备的正常运行和使用，施工人员需要具备识图和施工技能。

本文档将介绍建筑设备安装识图的基本方法和常见的施工注意事项。

2. 建筑设备安装识图建筑设备安装识图是指根据设计图纸，识别出建筑设备的安装位置和连接方式。

以下是建筑设备安装识图的基本步骤：2.1 理解设计图纸在进行建筑设备安装识图前，施工人员需要仔细阅读和理解设计图纸。

图纸上会标注出各个设备的位置、尺寸和连接方式等关键信息。

2.2 标注安装位置根据设计图纸上的标注，施工人员需要在施工现场标出设备的安装位置。

通常使用丝线或者喷漆等工具进行标注，并确保标注的位置准确无误。

2.3 确定连接方式根据设计要求，施工人员需要确定设备的连接方式，包括管道的连接、电缆的敷设等。

在确定连接方式时，需要考虑材料的选择、管道的走向和施工的便利性等因素。

2.4 编制设备安装图纸根据实际需要，施工人员可以根据设计图纸编制设备安装图纸。

这样可以对设备的安装位置和连接方式进行更详细的标注，方便后续的施工操作。

3. 建筑设备安装施工注意事项除了识图，建筑设备安装的施工过程中还需要注意以下事项：3.1 安全第一在进行建筑设备安装施工时，施工人员需要始终将安全放在首位。

在操作过程中要注意佩戴适当的安全装备，并遵守施工现场的安全规定。

3.2 检查设备完好性在进行建筑设备安装前，施工人员需要仔细检查设备的完好性。

确保设备没有损坏或者缺陷，避免在安装过程中出现问题。

3.3 注意设备的定位在设备安装过程中，施工人员需要注意设备的定位。

设备应该按照设计要求精准地安装在标注的位置上，避免出现偏差或者位置不准确的情况。

3.4 确保连接质量建筑设备的连接质量直接影响设备的运行和使用效果。

施工人员需要保证连接的牢固性和密封性，避免出现松动、漏水等问题。

3.5 进行调试和测试在安装完成后，施工人员需要进行设备的调试和测试工作。

建筑设备安装识图与施工工艺建筑设备是指安装在建筑物内部或外部的各种设备，包括电器设备、管道设备、机械设备等。

在建筑施工过程中，设备的安装是一个必须经过多人协作、严格规范的工作。

本文将介绍一些建筑设备的安装识图和施工工艺。

设备安装识图识图是设备安装过程中必不可少的一环。

在审查施工图之前，设备安装人员需要通读建筑设备安装专业标准和国家法律法规以及施工标准文件，这样才能更好地理解图纸中的各种符号和标志，准确无误地理解图纸内容和指示意图。

在设备安装识图中，标识符号尤其重要。

各种设备标识符号应当符合设计文件中的规定。

例如，水平安装的管道主要通过标识符号“【】”被表述，而垂直管道采用的是“”符号。

在施工过程中，任何误差都可能导致设备损失或人员受伤，因此设备安装识图中的标识符号的准确性是至关重要的。

此外，建筑设备安装识图还必须考虑到施工安全因素。

施工人员需要对安装设备的位置、高度、结构等有一个准确的认识，同时需要按照施工标准和规范实施操作。

如果设备位置设置不合理或者安装操作不规范，就可能会出现施工安全问题。

因此，设备安装识图必须安全、准确。

施工工艺施工工艺是设备安装施工中非常重要的部分。

在施工过程中，施工人员应当按照建筑设备安装设计图纸施工，按照工艺规范和要求顺序逐步进行。

设备安装的施工步骤包括设备安装前的准备、基础施工、本体部件安装、管道连接、管道测试、电气安装等多个步骤。

其中，基础施工非常重要，这是设备安装的基础。

因此，设备安装前需要进行基础检测和确认，才能进行后续的建筑设备安装工作。

在设备安装的过程中，管道连接是非常重要的一步。

管道的连接质量直接影响到设备的安全运行，随之而来的是设备的寿命问题。

因此，管道材质必须符合标准，连接必须牢固、严密，以免管道漏水，影响运行。

具体建筑设备安装的施工工艺，必须在施工前由施工人员严格遵从施工规范和标准、接受专业培训、获得施工资格证书等前提条件。

在实际的施工过程中，各个环节都需要经过严谨的安全检查和必要的手续。

建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。

建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。

在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。

本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。

二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。

识图应包括设备的位置、尺寸、连接方式、布置图等内容。

2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。

•根据设计图纸上的标注和符号，识别出设备的类型和数量。

•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。

2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。

•确保设备之间的连接方式正确，能够保证设备的正常运行。

•设备的尺寸应与设计图纸一致，确保安装的准确性。

•设备的布置图应详细清晰，便于施工人员理解和操作。

三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。

施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。

3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。

•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。

•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。

3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。

基础的选择和施工需要根据设备的重量和使用要求进行确定。

2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。

支架的类型和布置应符合设计要求。

3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。

1.常用管材：金属管、无缝钢管、铜管、铸铁管、铝塑管，非金属管（塑料给水管、硬聚录乙烯管、其他非金属管材【自应力和预应力钢筋混凝土管给水管、钢筋混凝土排水管填空2.闸阀闸阀的启闭件为闸板，由阀杆带动闸板沿阀座密封面做升降运动，而切断或开启管路。

按连接方式分为螺纹闸阀和法兰闸阀。

填空3.常用型钢：通风空调工程中常用型钢有角钢、圆钢、扁钢和槽钢等，用以制作风管法兰、支吊架和风管部件。

圆钢，直径用,表示，适用于加工制作U型螺栓和抱箍（支、吊架等）；扁钢常用普通碳素钢热轧而成，其规格以宽度×厚度表示，适用于加工风管法兰及抱箍；角钢按边的宽度不同有等边角钢和不等边角钢，其规格以边宽×边宽×厚度表示，并在规格前加符号“L”，工程中常用等边角钢，其边宽为20~200mm，常用于加工制作风管法兰和管道支架；槽钢分为普通型和轻型两种，工程中常用普通型槽钢。

槽钢的规格以号（高度）表示，单位为mm，每10mm为1号，常用于加工制作风管法兰和管道支架。

选择题4.系统水压试验：（1）采暖系统安装完毕后（包括散热器安装），管道保温之前应进行水压试验。

试验压力应符合设计要求。

当设计未注明时，应符合下列规定：a.蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa; b.高温水供暖系统，试验压力应为系统顶点工作压力加0.4,MPa; c使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa。

检验方法：使用钢管及复合管的采暖系统应在试验压力下10min内压力降不大于0.02MPa，降低工作压力后检查，不渗不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h,压力降不大于0.03MPa，同时各连接处不渗不漏。

（2）系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。

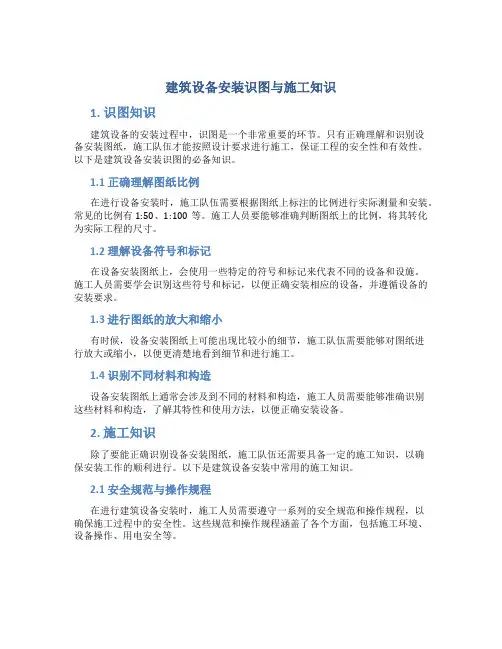

建筑设备安装识图与施工知识1. 识图知识建筑设备的安装过程中，识图是一个非常重要的环节。

只有正确理解和识别设备安装图纸，施工队伍才能按照设计要求进行施工，保证工程的安全性和有效性。

以下是建筑设备安装识图的必备知识。

1.1 正确理解图纸比例在进行设备安装时，施工队伍需要根据图纸上标注的比例进行实际测量和安装。

常见的比例有1:50、1:100等。

施工人员要能够准确判断图纸上的比例，将其转化为实际工程的尺寸。

1.2 理解设备符号和标记在设备安装图纸上，会使用一些特定的符号和标记来代表不同的设备和设施。

施工人员需要学会识别这些符号和标记，以便正确安装相应的设备，并遵循设备的安装要求。

1.3 进行图纸的放大和缩小有时候，设备安装图纸上可能出现比较小的细节，施工队伍需要能够对图纸进行放大或缩小，以便更清楚地看到细节和进行施工。

1.4 识别不同材料和构造设备安装图纸上通常会涉及到不同的材料和构造，施工人员需要能够准确识别这些材料和构造，了解其特性和使用方法，以便正确安装设备。

2. 施工知识除了要能正确识别设备安装图纸，施工队伍还需要具备一定的施工知识，以确保安装工作的顺利进行。

以下是建筑设备安装中常用的施工知识。

2.1 安全规范与操作规程在进行建筑设备安装时，施工人员需要遵守一系列的安全规范和操作规程，以确保施工过程中的安全性。

这些规范和操作规程涵盖了各个方面，包括施工环境、设备操作、用电安全等。

2.2 施工工具和设备的使用施工人员需要了解并熟练掌握各种施工工具和设备的使用方法。

这些工具和设备包括电动工具、举升设备、搬运工具等。

只有正确使用这些工具和设备，才能确保施工的高效率和质量。

2.3 材料的选择和使用在设备安装过程中，施工人员需要根据实际需要选择合适的材料，并将其使用在正确的位置。

不同的材料具有不同的特性和使用要求，施工人员需要对这些特性和使用要求有所了解。

2.4 工程施工流程和协调配合设备安装是一个复杂的过程，涉及到多个施工环节和不同工种的配合。
