2050型智能空气 TSP综合采样器

崂应2050型环境空气综合采样器操作规程1 编制目的为了规范崂应2050型环境空气综合采样器操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。

2 适用范围本操作规程适用于本公司崂应2050型环境空气综合采样器。

3 引用文件《崂应2050型环境空气综合采样器》使用说明书。

4 操作步骤4.1 工作条件(a)工作电源：AC（220±22）V，50Hz。

(b)环境温度：（-20~45）℃。

(c)环境温度：（0~85）%RH。

(d)电源接地线应良好接地。

(e)野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

4.2 工作原理4.2.1 TSP采样总悬浮颗粒物采样器指能够采集空气动力学当量直径＜100μm颗粒物的采样器。

其基本原理是：使一定体积的空气恒速通过已知质量的滤膜时，悬浮于空气中的颗粒物被阻留在滤膜上，根据滤膜增加的质量和通过滤膜的空气体积，确定空气中总悬浮颗粒物的质量浓度，并可用于测定颗粒物中的金属、无机盐及有机污染物等组分。

4.2.2 大气采样采样器是以采样泵抽取样品，气体流过电子流量计，将流量信号送微处理器进行处理。

得出瞬时流量并累加采样体积，同时根据采集到的计前温度及计前压力，换算成参比体积（25℃、101.325kPa参比状态的体积，出厂默认）。

后期，可根据采集到的有害气体含量和体积计算其浓度。

4.3 技术指标4.4 操作方法4.4.1 大气采样大气采样根据采样时间的不同，可分为短时间采样和24h恒温恒流连续采样。

4.4.2 采样前准备(a)采样前选择干燥、避阳处，将采样器放置在平稳的三脚支架上。

确认电源为交流220V后，接通电源线，打开电源开关，或者利用采样器自身的锂电池供电。

查看采样器自检时屏幕是否出现错误提示。

若有，应及时修理后方可使用。

（b）干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥器容积的四分之三，拧紧使之不漏气，放入干燥器槽内。

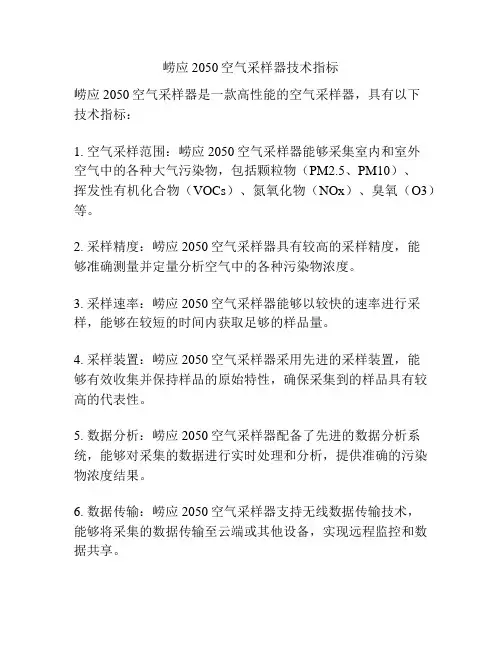

崂应2050空气采样器技术指标
崂应2050空气采样器是一款高性能的空气采样器，具有以下
技术指标：
1. 空气采样范围：崂应2050空气采样器能够采集室内和室外
空气中的各种大气污染物，包括颗粒物（PM2.5、PM10）、
挥发性有机化合物（VOCs）、氮氧化物（NOx）、臭氧（O3）等。

2. 采样精度：崂应2050空气采样器具有较高的采样精度，能
够准确测量并定量分析空气中的各种污染物浓度。

3. 采样速率：崂应2050空气采样器能够以较快的速率进行采样，能够在较短的时间内获取足够的样品量。

4. 采样装置：崂应2050空气采样器采用先进的采样装置，能
够有效收集并保持样品的原始特性，确保采集到的样品具有较高的代表性。

5. 数据分析：崂应2050空气采样器配备了先进的数据分析系统，能够对采集的数据进行实时处理和分析，提供准确的污染物浓度结果。

6. 数据传输：崂应2050空气采样器支持无线数据传输技术，
能够将采集的数据传输至云端或其他设备，实现远程监控和数据共享。

7. 节能环保：崂应2050空气采样器采用低功耗设计，能够有效降低能耗和环境影响。

总之，崂应2050空气采样器通过先进的技术和设计，能够实现高效、精准、可靠的空气采样和分析，为环境监测和污染控制提供可靠的数据支持。

**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。

该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。

其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。

4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。

4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。

智能颗粒物中流量采样器LB-120F采样器作业指导书
1、目的
规范智能颗粒物中流量采样器LB-120F采样器操作程序，正确使用仪器，确保仪器设备始终处于受控条件下的完好状态，以保证检测结果的有效性。

2、适用范围
适用于智能颗粒物中流量采样器LB-120F采样器的使用操作。

3、职责
实验室人员按本作业指导书对仪器进行设备操作和维护。

4、使用操作
4.1 采样器滤膜安装。

将滤膜纸装入滤膜夹，绒面向上，放入采样头内，后接通电源。

4.2仪器设置。

4.2.1可对采样时间、间隔时间、采样次数分别进行设置。

4.2.2进入采样菜单后，可以选择即时采样和延时采样。

4.2.3 采样结束后，可查阅和下载数据。

5、维护和保养
5.1 注意事项
5.2 采样器在运输、使用过程中应尽量避免强烈的震动碰撞及灰尘、雨、雪的侵袭。

5.3 现场采样时应确认使用220V 交流电！防止误接其它工业电源而损坏采样器，甚至造成人身伤害。

5.4关机后应间隔5 秒钟以上才能再开机。

6、支持性文件
《仪器设备使用记录》
《仪器设备维护/保养记录》
智能颗粒物中流量采样器LB-120F采样器使用说明书。

标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应2050型大气综合采样器操作规程1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。

2.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。

背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。

3．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。

如不利环采样功能可不修改[24:00b]。

每次采样完毕后关机即可。

4.按[数选]键，修改[101.3]为当时当地大气压。

设定流量为[100.0]L/min，可不必修改。

进入采样状态后，温度可自动测量，不必修改[293.0]。

5.当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。

此时按[递增/温度]键，可查询现场实际温度的瞬时值。

按[位移/流量]键可查询TSP采样实际流量。

按[位移]键可查询当时北京标准时间。

按[数选]键可查询设定大气压，现场温度瞬时值和设定流量。

按[定开]键可查询定时开机时间。

按[查询]键可查询标况累计体积、实际累计体积、累计时间、平均温度。

6.采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。

掉电状态采样体积及采样时间都不累计。

可查询各种数据。

交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。

7.采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。

间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。

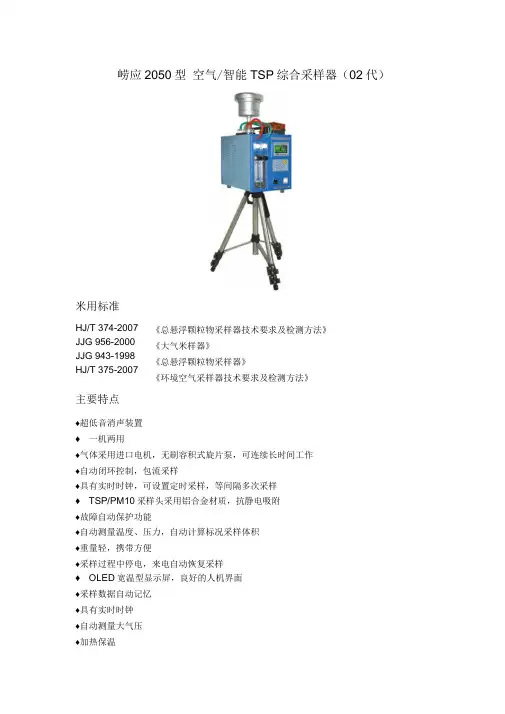

崂应2050型 空气/智能TSP 综合采样器（02代）
米用标准
《总悬浮颗粒物采样器技术要求及检测方法》 《大气米样器》 《总悬浮颗粒物采样器》
《环境空气采样器技术要求及检测方法》
主要特点
♦超低音消声装置
♦ 一机两用
♦气体采用进口电机，无刷容积式旋片泵，可连续长时间工作 ♦自动闭环控制，包流采样
♦具有实时时钟，可设置定时采样，等间隔多次采样
♦ TSP/PM10采样头采用铝合金材质，抗静电吸附
♦故障自动保护功能
♦自动测量温度、压力，自动计算标况采样体积 ♦重量轻，携带方便
♦采样过程中停电，来电自动恢复采样
♦ OLED 宽温型显示屏，良好的人机界面
♦采样数据自动记忆 ♦具有实时时钟 ♦自动测量大气压 ♦加热保温
HJ/T 374-2007 JJG 956-2000 JJG 943-1998 HJ/T 375-2007
♦活晰的流量及辅助照明设计，准确设定和读取流量
♦软件标定、密码保护功能
♦有直流电源接口，可外接电池单独进行气体污染物采样技术指标。

崂应-2050型空气智能综合采样器操作
规程
大气部分：
一、仪器安装及检查
按规范安装仪器，并检查仪器的电源、按键、干燥器等，连接电源。

二、吸收管的放置
将已注入5ml吸收液的吸收瓶放在置瓶夹内。

三、气路连接：见仪器图。

四、参数设定
1）开机进入主操作菜单，按“切换”键可以在大气采样与粉尘采样之间切换操作。

2）选择“①”进入设置菜单，其中“①”单次，表示一次采样时间；“②”间隔，表示间隔时间，此时段内仪器停止工作；“③”次数，表示间隔采样次数。

3）进入主操作菜单，选择“③”，进入“大气采样”或“粉尘采样”控制菜单，屏幕右上角时间表示当前时间，采样时刻为设定开始采样的时间，选择启动，待当前时间与采样时刻统一之后即开始采样。

4）采样过程中，若按“取消”键，则暂停采样，再按一次“取消”键，则停止采样；如按“确定”键则有连续采样。

注意事项：
1）仪器禁止不装滤膜开机运行，否则灰尘杂物会被吸入损坏仪器。

2）关机后应间隔5秒钟以上才能再开机。

3）吸收瓶不能接反，否则试液会被吸入主机，损害仪器。

起草人：丁莉审核人：薛博批准人：贾明均。

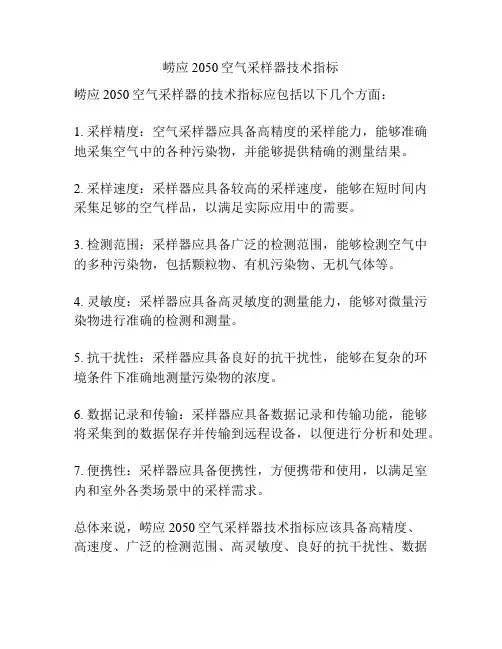

崂应2050空气采样器技术指标
崂应2050空气采样器的技术指标应包括以下几个方面：
1. 采样精度：空气采样器应具备高精度的采样能力，能够准确地采集空气中的各种污染物，并能够提供精确的测量结果。

2. 采样速度：采样器应具备较高的采样速度，能够在短时间内采集足够的空气样品，以满足实际应用中的需要。

3. 检测范围：采样器应具备广泛的检测范围，能够检测空气中的多种污染物，包括颗粒物、有机污染物、无机气体等。

4. 灵敏度：采样器应具备高灵敏度的测量能力，能够对微量污染物进行准确的检测和测量。

5. 抗干扰性：采样器应具备良好的抗干扰性，能够在复杂的环境条件下准确地测量污染物的浓度。

6. 数据记录和传输：采样器应具备数据记录和传输功能，能够将采集到的数据保存并传输到远程设备，以便进行分析和处理。

7. 便携性：采样器应具备便携性，方便携带和使用，以满足室内和室外各类场景中的采样需求。

总体来说，崂应2050空气采样器技术指标应该具备高精度、
高速度、广泛的检测范围、高灵敏度、良好的抗干扰性、数据
记录和传输功能以及便携性等特点，以满足未来空气质量监测的需求。

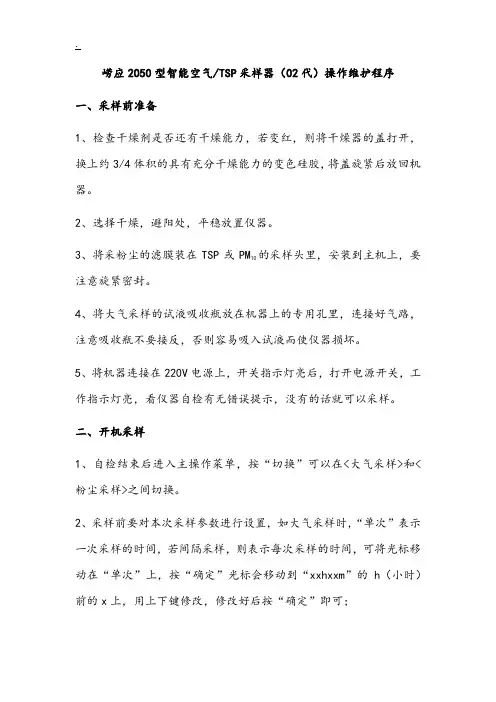

崂应2050型智能空气/TSP采样器（02代）操作维护程序一、采样前准备1、检查干燥剂是否还有干燥能力，若变红，则将干燥器的盖打开，换上约3/4体积的具有充分干燥能力的变色硅胶，将盖旋紧后放回机器。

2、选择干燥，避阳处，平稳放置仪器。

3、将采粉尘的滤膜装在TSP或PM10的采样头里，安装到主机上，要注意旋紧密封。

4、将大气采样的试液吸收瓶放在机器上的专用孔里，连接好气路，注意吸收瓶不要接反，否则容易吸入试液而使仪器损坏。

5、将机器连接在220V电源上，开关指示灯亮后，打开电源开关，工作指示灯亮，看仪器自检有无错误提示，没有的话就可以采样。

二、开机采样1、自检结束后进入主操作菜单，按“切换”可以在<大气采样>和<粉尘采样>之间切换。

2、采样前要对本次采样参数进行设置，如大气采样时，“单次”表示一次采样的时间，若间隔采样，则表示每次采样的时间，可将光标移动在“单次”上，按“确定”光标会移动到“xxhxxm”的h（小时）前的x上，用上下键修改，修改好后按“确定”即可；同理下面的“间隔”和“次数”用相同的方法修改，“次数”若大于1则为间隔采样，等于1为单次采样，不能为0.3、参数设置结束，按“取消”返回前一界面，移动光标进入“采样”页面，按“启动”即可进行采样，大气采样可以调节A、B流量计的流量以满足采样要求,“采样”页面屏幕显示流量应设置跟实际操作时流量相同，这样数据采集后仪器自动保存数据才准确，也方便用户查询。

4、切换进入<粉尘采样>界面在“设置”菜单下如<大气采样>一样设置所需参数，返回后进入“校零”，系统自动调零，然后进入采样界面，设定好采样流量后按“启动即可。

5、要停止采样时，按“取消”键即可。

三、系统标定当仪器开机自检，显示仪器编号时，一直按住“取消”键，仪器会显示输入密码（默认为1997）输入正确后会进入“维护”功能。

一般不需要改动仪器参数，只在一起校准出现偏差时进行一定的修改，用户要用到功能一般是设置时钟，修改密码。

************************有限公司作业指导书崂应2050型环境空气综合采样器操作作业指导书FHST-ZY-CZ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的崂应2050型环境空气综合采样器的操作，确保安全正确使用。

2 适用范围采用崂应2050型环境空气综合采样器进行样品采集的监测人员。

3 基本工作环境非防爆场合，温度-20-45°C, 环境湿度0 〜90%RH, 大气压力86 〜106kPa 。

野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。

4操作程序4. 1准备工作4.1.1选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2测定现场大气温度、压力，并记录；4.1.3确认干燥器槽内冇充分干燥能力的变色硅胶；4.1.4按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1. 5将粉尘采样滤膜装进PM10/TSP 采样头内，正确组装采样头并拧紧在采样器上；4.1.6确认电源为交流220V, 接通电源线，打开电源开关。

4.2大气釆样4.2.1按下电源开关，仪器进行口检，并显示商标、型号、版本号等信息。

采样器开机校零结束后自动进入大气采样主操作菜单。

在主菜单状态，通过移动光标进入“设置”对大气采样进行吋间与间隔的设置，按“确认”键保存修改。

进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。

进入“校零”菜单（适用于电子流量计型的釆样器），按“确定”键进入“大气校零”界面进行校零。

4.2.2进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B 采样流量” 行设置，选择“启动”，按“确定”键，进行大气采样。

4.3粉尘采样4. 3.1接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

4.3.2采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。
