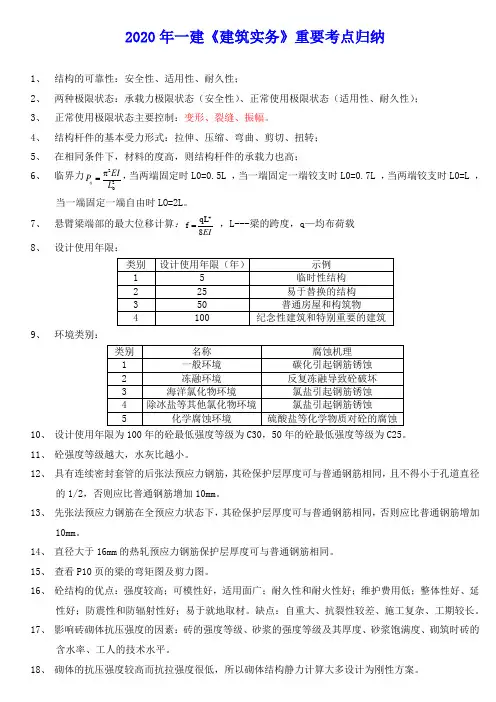

2020年一建《建筑实务》重要考点归纳1、 结构的可靠性：安全性、适用性、耐久性；2、 两种极限状态：承载力极限状态（安全性）、正常使用极限状态（适用性、耐久性）；3、 正常使用极限状态主要控制：变形、裂缝、振幅。

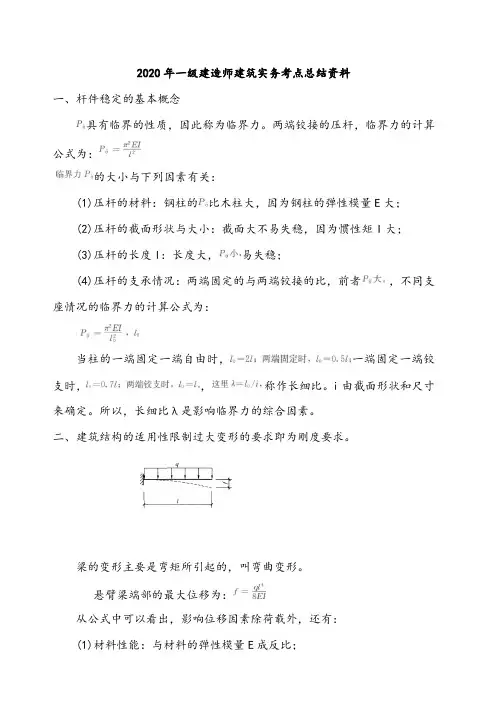

4、 结构杆件的基本受力形式：拉伸、压缩、弯曲、剪切、扭转；5、 在相同条件下，材料的度高，则结构杆件的承载力也高；6、 临界力202πL EI P ij =，当两端固定时L0=0.5L ，当一端固定一端铰支时L0=0.7L ，当两端铰支时L0=L ， 当一端固定一端自由时LO=2L 。
7、 悬臂梁端部的最大位移计算：EI8qL f 4= ，L---梁的跨度，q —均布荷载 8、 设计使用年限：9、 环境类别：10、 设计使用年限为100年的砼最低强度等级为C30，50年的砼最低强度等级为C25。
11、 砼强度等级越大，水灰比越小。
12、 具有连续密封套管的后张法预应力钢筋，其砼保护层厚度可与普通钢筋相同，且不得小于孔道直径的1/2，否则应比普通钢筋增加10mm 。
13、 先张法预应力钢筋在全预应力状态下，其砼保护层厚度可与普通钢筋相同，否则应比普通钢筋增加10mm 。
14、 直径大于16mm 的热轧预应力钢筋保护层厚度可与普通钢筋相同。
15、 查看P10页的梁的弯矩图及剪力图。
16、 砼结构的优点：强度较高；可模性好，适用面广；耐久性和耐火性好；维护费用低；整体性好、延性好；防震性和防辐射性好；易于就地取材。
缺点：自重大、抗裂性较差、施工复杂、工期较长。
17、 影响砖砌体抗压强度的因素：砖的强度等级、砂浆的强度等级及其厚度、砂浆饱满度、砌筑时砖的含水率、工人的技术水平。
18、 砌体的抗压强度较高而抗拉强度很低，所以砌体结构静力计算大多设计为刚性方案。
19、影响墙的高厚比的因素有：砂浆强度、构建类型、砌体种类、支承约束条件、截面形式、墙体开洞、承重和非承重。
20、钢结构的连接方法有焊缝连接、铆钉连接、螺栓连接。
21、多层砌体房屋的破坏部位主要是墙身。
框架结构的震害的严重部位多发生在梁柱节点和填充墙处；一般是柱子的震害重于梁，柱顶的震害重于柱底，角柱重于内柱，短柱重于一般柱。
22、室外疏散楼梯和每层出口处平台，均应采取非燃烧体材料。
平台的耐火极限不低于1h，楼梯段的耐火极限不低于0.25h。
23、在楼梯周围2m内的墙面上，除疏散门外，不应设置其他门窗洞口。
24、疏散门不应正对楼梯段，疏散出口的门内、外1.4m范围内不应设踏步，门必须向外开且不设门槛。
25、疏散楼梯的最小净宽度：医院病房楼1.3m；居住建筑1.1m；其他建筑1.2m。
26、疏散用楼梯和疏散通道上的阶梯不宜采用螺旋楼梯和扇形踏步。
当必须采用时，踏步上下两级形成的平面角度应不大于10°，且每级离扶手25cm处的踏步深度不应小于22cm。
27、住宅套内楼梯的梯段宽度，当一边临空时不小于0.75m；当两侧有墙时不小于0.9m。
28、楼梯平台过道处的净高不小于2m，梯段净高不小于2.2m。
29、室内楼梯扶手高度不小于0.9m，楼梯水平段栏杆长度大于0.5m时，扶手高度不小于1.05m。
30、楼梯踏步的最小宽度和最大高度（m）：住宅共用楼梯0.26/0.175；幼儿园、小学校等楼梯0.26/0.15；影院、剧场、体育馆、商场、医院、旅馆、大中学校等楼梯0.28/0.16；专用疏散楼梯0.25/0.18；服务楼梯、住宅套内楼梯0.22/0.20；其他建筑楼梯0.26/0.1731、六种常用水泥：硅、普、矿、复、火、粉。
32、六种水泥的初凝时间不得小于45min，硅酸盐水泥的终凝时间不得大于6.5h，其他五种水泥的终凝时间不得大于10h。
33、水泥的技术要求包括：凝结时间、体积安静性、强度及强度等级、标准稠度用水量、细度、化学指标。
34、影响水泥体积安静性不良的原因：水泥熟料矿物组成中游离氧化钙或氧化镁过多；或者水泥中石膏掺量过多。
35、水泥中游离氧化钙对水泥体积安静性的影响用煮沸法进行检验，测试方法可采用试饼法或雷氏法。
36、影响水泥强度的因素：矿物组成、混合料掺量、石膏掺量、细度、龄期、养护条件、试验方法。
37、采用胶砂法来测定水泥3d和28d的抗压强度、抗折强度，根据测定结果来确定该水泥的强度等级。
38、硅酸盐水泥和普通硅酸盐水泥的细度用比表面积表示，不小于300m2/Kg；其他水泥以筛余表示。
39、常用水泥的选用：40、钢材按化学成分分为碳素钢和合金钢；41、碳素钢根据含碳量的多少分为低碳钢（含碳量小于0.25%）；中碳钢（含碳量大雨 0.25%~0.6%）；高碳钢（含碳量大于0.6%）。
42、合金钢按合金元素的总含量分为：低合金钢（总含量小于5%）；中合金钢（总含量5%~10%）；高合金钢（总含量大于10%）。
43、建筑钢材的主要钢种有碳素结构钢、优质碳素结构钢和低合金高强度结构钢。
44、优质碳素结构钢按冶金质量等级分为：优质钢、高级优质钢（牌号后加A）、特级优质钢（牌号后加E）。
45、不锈钢是指铬含量在12%以上的铁基合金钢，铬的含量越高，钢的抗腐蚀性越好。
46、钢材的主要性能包括工艺性能和力学性能。
其中，工艺性能包括：焊接性能、弯曲性能；力学性能包括：冲击性能、拉伸性能、疲劳性能。
47、钢材的强屈比越大，钢材受力超过屈服点工作时的可靠性越大，安全性越高；但强屈比过大，钢材利用率偏低，浪费钢材。
48、碳是决定钢材性能的最重要元素；硅是我国钢筋用钢材中的主要添加元素；钢材中的有害元素包括硫、磷、氧。
49、一般水泥强度为砼强度1.5~2倍，对于高强度砼可取0.9~1.5倍。
50、用低强度水泥配制高强度砼时，会使水泥用量过大，不经济，会影响砼的其他性能；用高强度水泥配制低强度砼时，会使水泥用量偏少，影响砼的和易性及密实度，导致砼耐久性差。
51、在配制砼时宜选用Ⅱ区砂，当采用一区砂时应提高砂率，并保持足够的水泥用量，以满足砼的和易性；当采用三区砂时应降低砂率，以保证砼的强度。
52、在相同条件下，细砂的总表面积大于粗砂。
53、在钢筋砼结构中，粗骨料的最大粒径不得大于结构截面最小尺寸的1/4 ，且不得大于钢筋间最小净距的3/4。
54、对于砼实心板，可允许最大粒径为1/3 板厚，但不得大于40mm，对于采用泵送砼，碎石的最大粒径不大于泵管的1/3，卵石的最大粒径不大于泵管的1/2.5。
55、碎石或卵石的强度可用岩石抗压强度和压碎指标表示。
当砼强度等级为C60及以上时，应进行岩石抗压强度检验。
粗骨料的岩石抗压强度于砼强度之比不小于1.5；对经常性的质量控制可用压碎指标值来检验。
56、用硫酸钠溶液的5次循环后的质量损失来检验骨料的坚固性。
57、对计使用年限为100年的结构砼，氯离子含量不得超过500mg/L，对使用钢丝或经热处理钢筋的预应力砼，氯离子含量不得超过350mg/L。
58、未经处理的海水严禁用于钢筋砼和预应力砼，无法获得水源时，海水只能用于素砼，且不宜用于装饰砼。
59、粉煤灰是当前使用量最大、使用范围最广的砼掺加料。
60、砼的和易性包括流动性、黏聚性、保水性。
砼的坍落度或坍落扩展度为流动性指标，其值越大表示流动性越大；对坍落度小于10mm的干硬性砼，用维勃稠度表示流动性，维勃稠度越大表示流动性越小。
砂浆的稠度越大，表示砂浆的流动性越大。
61、影响砼和易性的因素有：单位体积用水量、砂率、组成材料的性质、时间和温度。
62、标准养护条件20±2℃，相对湿度95%以上，养护28天。
63、结构设计中，砼的抗拉强度是确定砼抗裂度的重要指标，有时也用来间接衡量砼于钢筋的粘结强度。
64、影响砼强度的因素：水泥强度、水灰比、骨料的种类、质量和数量，外加剂和掺合料、搅拌、振捣、养护的温度和湿度、龄期。
65、砼碳化是砼与外界发生反应，致使砼收缩裂缝，属外患；砼碱化（碱骨料反应）为砼内部发生的反应，致使砼胀裂，属内忧。
66、碳化使砼的碱度降低，削弱砼对钢筋的保护作用，可能导致钢筋锈蚀，显著增加砼的收缩，提高了砼的抗压强度，但同时可能产生收缩裂缝，致使砼的抗拉、抗折强度降低。
67、外加剂的分类及作用：1)改善砼流动性的外加剂：减水剂、引气剂、泵送剂；2)改善砼你凝结时间、硬化性能的外加剂：缓凝剂、早强剂、速凝剂；3)改善砼耐久性的外加剂：引气剂、防水剂、阻锈剂；4)改善砼其他性能的外加剂：膨胀剂、防冻剂、着色剂。
68、砼中掺入减水剂，当不减水时提高砼流动性；当减水不减少水泥时提高砼强度；当减水的同时减少水泥时节约水泥、改善砼的耐久性。
69、早强剂多用于冬季施工或抢修工程。
70、缓凝剂多用于高温季节、大体积砼、泵送、滑膜施工及远距离运输的砼，不宜用于最低气温5℃以下施工的砼，以及由早强要求和蒸汽养护的砼。
71、早强剂和缓凝剂不能同时使用。
72、引气剂可改善砼和易性，减少泌水离析，提高砼的抗渗性、抗裂性和抗冻性，但由于含气量增加，降低了砼的抗压强度。
73、膨胀剂适用于补偿收缩砼、填充用膨胀砼、灌浆用膨胀砂浆、自应力砼。
含硫铝酸钙类、硫铝酸钙-—氧化钙类膨胀剂的砼，不得用于长期环境温度为80℃以上的工程。
含氧化钙类膨胀剂的砼不得用于海水或有侵蚀性水的工程。
74、防冻剂显著降低砼的冰点。
含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力砼结构；含六价铬盐、亚硝酸盐的防冻剂严禁用于饮水工程及与食品相接触的工程，严禁食用；含有硝铵、尿素等产生刺激性气味的防冻剂严禁用于房屋建筑工程。
75、泵送剂适用于泵送施工的砼，特别是大体积砼、高层和超高层建筑、滑膜施工、水下灌注桩砼。
76、对于钢筋砼和有耐久性要求的砼，应严格控制砼中氯离子含量和碱含量。
77、石灰的主要成分是氧化钙，生石灰不能直接用于工程，试用前必须熟化，石灰膏在使用前必须进行陈伏，一般在2周左右。
78、石灰的技术性质：1）保水性好；2）硬化较慢、强度低；3)耐水性差；4）硬化时体积收缩大；不宜单独使用；5）吸湿性强。
79、石膏的主要成分为硫酸钙，建筑石膏的技术性质：1）凝结硬化快；2）硬化时体积微膨胀；3)硬化后孔隙率高；4）防火性好；5）耐水性和抗冻性差。
80、建筑石膏初凝时间不小于3min，终凝时间不大于30min，还应满足放射性核素限量和限制成分含量。
81、建筑石膏在运输和储存时应注意防潮，一般储存3个月后，强度降低30%，储存期超过3个月或受潮的建筑石膏，需经检验后才能使用。
82、花岗石（主要成分氧化硅）构造致密、强度高、密度大、吸水率极低、质地坚硬、耐酸耐磨，属酸性硬石材；大理石（主要成分氧化钙、氧化镁）属碱性中硬石材；83、石材的技术要求包括：规格尺寸偏差、平面度允许公差、角度允许公差、外观质量和物理性能。
其中物理性能包括：体积密度、吸水率、干燥压缩强度、弯曲强度、耐磨度及镜向光泽值；84、大理石的体积密度≥2.3g/cm3；吸水率≤0.5%；干燥压缩强度≥50MPa ；弯曲强度≥7 MPa；耐磨度≥10，镜向光泽值≥70光泽单位。
