地质学：构造运动和构造变动
构造运动和构造变动:暴露于地表的岩石，在外力地质作用下不断受到改造和破坏。
但是外力对于地下深处的岩石却不能产生影响。
不过，人们还是发现组成地壳乃至岩石圈的岩石发生了变形或变位，可见另有一种力量在起作用，这就是内力或内动力。
内力引起地壳乃至岩石圈变形、变位的作用，叫作构造运动。
把概念扩大来说，海底增生（扩大）和消亡也属于构造运动。
有人把构造运动看成是地壳运动的同义语。
狭义的地壳运动，主要指由内力作用引起的地壳的隆起、拗陷和形成各种构造形态的运动，从这一概念看，两个述语大体相当；但广义的地壳运动，指地壳内部物质的一切物理的和化学的运动，其中包括地壳的变形、变质和岩浆活动等，从这一概念看，地壳运动的涵义要广一些。
然而地壳运动的概念未包括整个岩石圈，从当前来看使用这一术语，似乎又有它的局限性。
由构造运动引起岩石的永久变形，称为构造变动。
在前苏联，构造运动和构造变动是同一术语，但在西方，构造变动主要指岩石受内力作用所产生的岩石永久变形，这种变形包括两大类，即褶皱变动和断裂变动。
根据构造运动发生的时间，可以分为两类：一类是老构造运动（通常不必加一“老”字），一类是新构造运动。
一般认为，晚第三纪和第四纪的构造运动称为新构造运动，在这以前的构造运动称为老构造运动。
但对于新构造运动的涵义有很大分歧，有的认为第四纪的构造运动即新构造运动，也有的认为第三纪和第四纪的构造运动即新构造运动，还有的认为凡是形成现代地形基本轮廓的运动（未有时间限制）即新构造运动。
总起来说，新构造运动是指地史上最近一个时期的构造运动。
如果把时间尺度再拉短些，即把人类历史时期所发生的和正在发生的构造运动，称为现代构造运动。
现代构造运动是新构造运动的一部分，它对于人类的经济活动关系更为密切。
从本质上讲，新老构造运动都是内力引起的，都会产生岩石的变形与错位，但老构造运动是很早以前发生的，它所产生的结果和痕迹，主要记录在地层里，当时的地貌形态已不存在了；而新构造运动特别是现代构造运动除了在新地层中有显示外，常常表现在隆起、沉陷、掀斜以及各种地貌形态上。
构造运动1
第三节 构造运动的地质记录
任何构造运动均会在其当时的地貌、沉积、 变形等多方面留下记录。从而为我们研究构 造运动提供了重要依据。 一、地貌记录 1、河流阶地(terrace) 1）定义 河谷谷坡上形成的一般洪水不能淹没的阶 梯状地形。河流阶地是因地壳的抬升，河流 下蚀作用加强，使早先的河漫滩沉积物成为 一平坦的台地。
第十三章 构造运动
第一节 构造运动的分类 第二节 构造运动的特征
第三节 构造运动的地质记录
第四节 地震
第一节 构造运动的分类 一、定义
构造运动(tectonic movement)（地壳运动） 是指地球内部动力作用造成地壳或岩石圈的 机械变形与变位(升、降、旋、褶皱、断裂、 地震、移动)。二、分类Biblioteka 长江三峡地区茅草坝夷平面分布图
• 贡嘎山地区地形与夷平面剖面图(据陈富斌,1992, 有修改)
3、岩溶地貌（喀斯特地貌）
落 水 洞 溶 蚀 漏 斗
桂 林 石 林
溶 沟
石 芽
4、洪积扇(diluvial fan)和洪积台地(diluvial upland) 洪积扇和洪积台地一般沿山麓与盆地的过渡带 分布，与山前断裂走向一致。
第二节 构造运动的特征
一、影响范围
构造运动主要发生在岩石圈范围内，因 其动力与地幔软流圈的活动密切相关，因此， 我们把岩石圈和软流圈一起称为构造圈。其 深度大约在地面以下220公里，有些构造活动 可发生在720公里以下或更深处。 二、构造运动的速度与幅度 构造运动的速度与幅度在不同的地区， 不同的时间，不同的运动方式，其表现不同。 通常情况下，水平运动的速度和幅度要大于 垂直运动的速度和幅度，构造活动区要大于 构造稳定区。
挽近构造运动：通常将发生在新近纪至全新世 之间（23-0.01Ma）的构造运动称之为挽近 构造运动。该时期的构造运动，现代人已无 法感知，但仍可通过地质、地貌等记录识 别。如河流阶地、海蚀阶地、洪积扇等。 现代构造运动：通常将发生在第四纪全新世以 后（近1万年以来）的构造运动称之为现代 构造运动。尤其是人类有文字记录以来和目 前正在发生的运动最为人们熟知，如地震等。
构造运动和地质构造
全 球 板 块 运 动 速 率 (cm/a)
洋中脊处的速率是根据海底磁异常测得的，箭头指示板块运动方向。
被绿线连接的观测站之间利用卫星激光测距法测定现今的板块运动速率， 后面标注L和M的数字表示分别用卫星激光测距和地磁法得到的现今板 块运动速率。
塔里木盆地东南部阿尔金断裂造成的水系向同方向偏转现象（卫星图片）
（二）老构造运动的证据
发生在几百万、几千万以至若干亿年前的构造运 因此不能使用研究新构造或现代构造运动的方法进行研 故根据地层的岩相特征、厚度、接触关系以及构造变形
动所造成的地貌形态，几乎都为后期的地质作用所破坏，
究。但是，构造运动的每一进程却留下可靠的地质记录。
等，便能从中找到构造运动的信息，重塑地壳构造的发
主要内容
一、构造运动的基本特征 二、构造运动在地形、地物上的表现 三、构造运动在地层中的表现
证据
四、构造运动引起的岩石变形
构造运动—主要由地球内部能量或地球内力引起 的岩石圈变形、变位以及洋底的增生和消亡的机
械作用。
构造运动引起地震、岩浆活动、变质作用；
并决定着外动力地质作用的类型、方式和强度，
控制着诸多地貌形态的发育过程；同时也控制着
矿产资源的形成与分布。
构造运动据其发生的时间可分为：
古构造运动—是新近纪（新第三纪，23.03Ma ）以前
发生的构造运动。
新构造运动—是新近纪（新第三纪，23.03Ma）以来
发生的构造运动，在地貌、地物上有良好的表现。
现代构造运动—人类历史时期以来的新构造运动称之。
（一）岩层的产状
1.不同产状的岩层 岩层在地壳中的空间方位称为岩层的产状。
由于岩层沉积环境和所受的构造运动不同，可以
第12章--构造运动及其形迹
第二节 构造变动
一、 新构造运动的证据
（一）地貌标志
地貌形态是内外地质作用相互制约的产物。
新构造运动的时间较近，形成的地貌形态保 留得较好，因此用地貌方法研究新构造运 动，是特别重要的方法。
– 如以上升运动为主的地区，常形成剥蚀地貌； – 以下降运动为主的地区，常形成堆积地貌。
1、新构造运动中地壳上升的证据
第一节 构造运动的一般特征
一、构造运动的方向性
水平运动 垂直运动
1、 水平运动 水平运动——地壳或岩石圈物质大致
沿地表切线方向的运动，也称造山 运动。
表现： 岩石水平方向的挤压和拉张，岩层褶
皱和断裂，形成褶皱山系和地堑、裂谷等。
现代水平运动的例证：
1970年云南通海地震，一条断裂，长60km， 水平位移量达2.2m。
– 岩层的上下界面叫层面，分别称顶面和底面。 – 岩层顶面和底面的垂直距离称为岩层的厚度。
尖灭 透镜体 夹层 互层
（一）岩层的产状类型
水平岩层 倾斜岩层 直立岩层 倒转岩层
◆岩层特征的变化 夹 层
尖灭
互 层
透镜体
1、水平岩层
原始产状水平或近于水平的岩层。
– 形成于广阔的海底、湖盆盆地中。 – 除新近形成的水平沉积层，几乎所有出露的水平岩
高出海面数米~几百米处有珊瑚礁。
– 如我国台湾高雄附近，在距今海面200— 350m高的地方发现有下更新统的珊瑚灰 岩。
山腰和山顶，有海蚀穴、海蚀阶 地、海蚀崖及蘑菇石等。
– 如山东荣城、厦门，海滩高出海 面20—40m。
– 连云港南云台山主峰——玉女峰 （625.3m）及周围也发现了大量海蚀阶 地、海蚀穴等。
海侵、海退剖面示意
（三）构造变形
构造运动和地质构造特点与理论
构造运动与地质构造特点和理论
一、构造运动的特点
3. 速度、幅度和规模的差异性 速度以每年几毫米或几厘米计.非均速。 运动幅度大小不一：如印度次大陆是从 南半球漂移过来的。若以孟买所在的地 理位置为标准点，侏罗纪时在40°S；而 在1.9亿年之后的今天，漂移到19°N， 向北移动了7000km多。
➢ 规模差异很大
构造运动 与地质构造特点和理论
构造运动与地质构造特点和理论
地球内部动力作用所引起的地壳结构改变 和地壳内部物质变位的机械运动，称为地 壳运动，习惯称为构造运动。 地壳运动对于古今自然地理及其环境变化 均具有重要影响。 构造运动主要按时间分为 （古）构造运动——发生于晚第三纪末以前； 新构造运动——晚第三纪末和第四纪； 现代构造运动——五六千年前至现代。
构造运动与地质构造特点和理论
一、构造运动的特点
1.普遍性和永恒性 任何区域、任何时间构造运动都在不断 地进行。火山、地震、板块运动等。
构造运动与地质构造特点和理论
一、构造运动的特点
2. 阶段性和周期性 在地球演化历史中，构造运动表现为比较平 静时期和比较强烈时期交替出现。构造运 动从缓和到强烈，叫做一次构造旋回。一 次构造旋回往往要经历2亿年左右的时间。
构造运动与地质构造特点和理论
一、构造运动的特点
4. 方向性（构造运动的基本方式） 水平运动也称为造山运动。 垂直运动也叫升降运动或“造陆运动”。 在自然界这两种运动往往相伴而生， “相伴”有二重意思：一是在自然界，构 造运动的方向不一定都是单纯的水平或 垂直方向；二是从两种类型运动的相互 关系看，水平运动必然引起垂直运动， 而垂直运动也会引起水平运动。
垂直剖面:自下而上沉积物颗粒由细变 粗；
新岩层的面积小于老岩层，即所谓“退 海覆侵”现层象位。厚度较大一般保存较好；而 海在退同层一位地厚层度剖较面小上不海易侵完层全位保和存海，退甚层 至位了缺交由失替下，变降出化到现， 上沉表 升积明 的间该 过断区 程。地 ，称壳为曾一经个经沉历 积旋回。
一、构造运动的特点
3. 速度、幅度和规模的差异性 速度以每年几毫米或几厘米计.非均速。 运动幅度大小不一：如印度次大陆是从 南半球漂移过来的。若以孟买所在的地 理位置为标准点，侏罗纪时在40°S；而 在1.9亿年之后的今天，漂移到19°N， 向北移动了7000km多。
➢ 规模差异很大
构造运动 与地质构造特点和理论
构造运动与地质构造特点和理论
地球内部动力作用所引起的地壳结构改变 和地壳内部物质变位的机械运动，称为地 壳运动，习惯称为构造运动。 地壳运动对于古今自然地理及其环境变化 均具有重要影响。 构造运动主要按时间分为 （古）构造运动——发生于晚第三纪末以前； 新构造运动——晚第三纪末和第四纪； 现代构造运动——五六千年前至现代。
构造运动与地质构造特点和理论
一、构造运动的特点
1.普遍性和永恒性 任何区域、任何时间构造运动都在不断 地进行。火山、地震、板块运动等。
构造运动与地质构造特点和理论
一、构造运动的特点
2. 阶段性和周期性 在地球演化历史中，构造运动表现为比较平 静时期和比较强烈时期交替出现。构造运 动从缓和到强烈，叫做一次构造旋回。一 次构造旋回往往要经历2亿年左右的时间。
构造运动与地质构造特点和理论
一、构造运动的特点
4. 方向性（构造运动的基本方式） 水平运动也称为造山运动。 垂直运动也叫升降运动或“造陆运动”。 在自然界这两种运动往往相伴而生， “相伴”有二重意思：一是在自然界，构 造运动的方向不一定都是单纯的水平或 垂直方向；二是从两种类型运动的相互 关系看，水平运动必然引起垂直运动， 而垂直运动也会引起水平运动。
垂直剖面:自下而上沉积物颗粒由细变 粗；
新岩层的面积小于老岩层，即所谓“退 海覆侵”现层象位。厚度较大一般保存较好；而 海在退同层一位地厚层度剖较面小上不海易侵完层全位保和存海，退甚层 至位了缺交由失替下，变降出化到现， 上沉表 升积明 的间该 过断区 程。地 ，称壳为曾一经个经沉历 积旋回。
构造运动与地质构造
构造运动的方向性
构造运动的方向随着时间和空间的变化而变化，往往表现为水平运
动和垂直运动兼而有之，只不过某一时期以水平运动为主，另一时
期以垂直运动为主。各种性质的构造运动是相互联系的，不可截然
分开的。
构造运动的速度、幅度和区域性
2、构造运动的速度、幅度和区域性 地壳运动的速度有快有慢，快的如地震、断层，可在短暂时间内 引起显著的变形、位移，但大多数构造运动是岩石圈的一种长期而缓 慢的运动。构造运动不可能使所有的地方同时升降，而是同一时期不 同地区遭受不同的地质作用，活动性也有很大的不同，表现为强烈的 区域性特征。
要查询已有的地质图，进行分析，然后沿着岩石倾向穿越所有岩层，并
二、岩石的变形
岩石的变形与其他物体一样，一般要经过弹性变形、塑性变形和
断裂变形三个过程。
1.弹性变形：岩石在受到外力发生变形时，当外力去掉后变形 立即消失，这种变形称为弹性变形，如地震波即属于这种变形。 2.塑性变形：岩石受到外力（超过弹性变形）时）发生变形， 当外力消失，不能恢复变形，而成为永久性变形，但仍然保持连续 完整性，这样的变形称为塑性变形，褶皱构造属于这种变形。
断裂变形
3.断裂变形：岩石受外力达到或超过岩石的强度极限时，岩石内部的结
合力遭到破坏，产生破裂面，失去了它的连续完整性，这种变形称为断
裂变形。
岩石变形和变位的产物称为地质构造，基本地质构造有褶皱和断裂。
第三节 褶皱构造
第三节 褶皱构造
褶皱构造：地质体中呈弯曲形态的构造现象，是岩石中的各种面
（层理、面理等）发生弯曲而显示的变形。 褶皱是地壳中最基本的构造型式，是最引人注目的地质构造，它形 象地反映了岩石曾经发生过连续变形。
第十三章 构造运动与地质构造
构造运动与地质构造
第三节 岩层产状和岩石变形
一，岩层的产状
（一）不同产状的岩层 水平岩层：未经构造运
动或虽经构造升降运 动但未发生褶皱，岩 层产状仍保持水平或 近水平。
倾斜构造：岩层经 构造运动后，与 水平面形成一定 交角。可以是褶 皱（翼）或差异 性断层造成的。
直立岩层：经构造运 动所形成的近于直 立的岩层。
倒转岩层：构造运动 导致岩层的正常层 序发生倒转。
（二）岩层产状要素 走向——倾斜岩层在水平面上延伸方向（AB） 倾向——岩层的倾斜方向（OD’） 倾角——岩层的层面与水平面的交角
真倾角（α），视倾角（小于 α ） （三）岩层产状要素的测量
二，岩石变形
（一）应力、应力场和应变椭球体
构造应力：岩石在构造力的作用下，其内 部个点所产生的应力。也称地应力。
1）大致沿地层的走向方向，对称重复出 现的地层界线若相互平行，为水平褶曲。 2）若彼此不平行且同一时代的地层界线 在图上逐渐转折汇合，为倾伏褶曲。
3）若地质界线常呈“之”字型弯曲，则的分布空间。
应变椭球体：反映构造应力的空间分布规 律。其中，X剪节理或共轭节理相交的锐 角为主压应力方向。
（二）岩石变形阶段及影响因素
变形阶段：
1，弹性变形：变形后可恢复原有状态。不 形成永久变形。
2，塑性变形：变形后不能恢复原有状态而 形成永久变形，但岩石保持完整性。
3，断裂变形：变形后形成破裂面，岩石失 去完整性。
沉积旋回：由地壳下降转为上升而形成的 海侵层序和海退层序交替变化。大多数 情况，海侵层序厚度较大，保存较好； 海退层序往往缺失部分地层。
（三）构造变形
褶皱、断裂等构造变形。据此可分析其 受力方向、性质、强度和应力场分布。
（四）地层的接触关系
第12章--构造运动及其形迹
–构造运动的周期性，决定了地球历史发展的阶段性。 所以地史可以划分为许多代，代又分为若干纪，纪 还可分为几个世，就是这种阶段性的
五、构造运动性质的交替性
构造运动的方向常常发生交替。
在同一地区，这段时期表现为水平运动； 另一段时期可表现为升降运动。
这段时期表现为上升为主，另一段时期 可表现以下降为主，运动方向不断地交 替变化。
二、老构造运动的证据
发生在几百万、几千万，以至若干 亿年前的构造运动所形成的地貌 形态，为后期的地质作用所破坏， 因此不能使用地貌学方法进行研 究。
可以根据地层的岩相特征、厚度、 接触关系以及构造变形等分析老 构造运动的情况。
（一）地层厚度
分析岩层厚度，可以得出升降幅度的定量 结论。
– 如浅海深度200m左右，但地层剖面中的浅海相地 层厚度可以达到几千到几万米。蓟县的中、上元 古界厚度近10000m。
海侵、海退剖面示意
（三）构造变形
构造运动使地层产生褶皱、 断裂等构造变形。
此推测地壳运动方向、性质、 强度等。
1、应力
外力——是指施加于物体的力。
内力——物体受外力作用时，内部产生的 与外力相抗衡的力。
应力——物体内任一截面上单位面积的内 力。应力的大小以kg/cm2来表示。
在地壳内岩石中的应力——地应力。
（二）数据测量
• 现代构造运动，借助于三角测量、 水准测量、远程测量（激光测远）、 天文测量等手段，可以测出构造运 动的方向和速度。
– 甘肃省山丹县城与十里铺之间，一条基线 1188.931m 长 ， 1954 年 地 震 后 较 一 年 前 缩 短 了 7.7cm。
• 海底的扩张，通过磁异常条带的宽 度计算，测知太平洋中脊在赤道附 近的扩张速度平均为10mm/a。
五、构造运动性质的交替性
构造运动的方向常常发生交替。
在同一地区，这段时期表现为水平运动； 另一段时期可表现为升降运动。
这段时期表现为上升为主，另一段时期 可表现以下降为主，运动方向不断地交 替变化。
二、老构造运动的证据
发生在几百万、几千万，以至若干 亿年前的构造运动所形成的地貌 形态，为后期的地质作用所破坏， 因此不能使用地貌学方法进行研 究。
可以根据地层的岩相特征、厚度、 接触关系以及构造变形等分析老 构造运动的情况。
（一）地层厚度
分析岩层厚度，可以得出升降幅度的定量 结论。
– 如浅海深度200m左右，但地层剖面中的浅海相地 层厚度可以达到几千到几万米。蓟县的中、上元 古界厚度近10000m。
海侵、海退剖面示意
（三）构造变形
构造运动使地层产生褶皱、 断裂等构造变形。
此推测地壳运动方向、性质、 强度等。
1、应力
外力——是指施加于物体的力。
内力——物体受外力作用时，内部产生的 与外力相抗衡的力。
应力——物体内任一截面上单位面积的内 力。应力的大小以kg/cm2来表示。
在地壳内岩石中的应力——地应力。
（二）数据测量
• 现代构造运动，借助于三角测量、 水准测量、远程测量（激光测远）、 天文测量等手段，可以测出构造运 动的方向和速度。
– 甘肃省山丹县城与十里铺之间，一条基线 1188.931m 长 ， 1954 年 地 震 后 较 一 年 前 缩 短 了 7.7cm。
• 海底的扩张，通过磁异常条带的宽 度计算，测知太平洋中脊在赤道附 近的扩张速度平均为10mm/a。
《地质学基础》课程笔记
《地质学基础》课程笔记第1章绪论第1节地质学概述一、地质学的研究对象地质学是研究地球及其历史的科学，主要研究对象包括地球的物质组成、结构、构造、演变和发展规律。
地质学的研究对象非常广泛，包括岩石、矿物、土壤、山脉、河流、湖泊、海洋等自然地理要素。
二、地质学的研究内容与学科划分地质学的研究内容可以分为以下几个方面：1. 岩石学：研究岩石的成因、分类、组成、性质和演变规律。
2. 矿物学：研究矿物的成因、分类、组成、性质和演变规律。
3. 地质构造学：研究地球的构造、构造演变和构造运动。
4. 地层学：研究地层的成因、分布、分类和演变规律。
5. 古生物学：研究古生物的形态、分类、生态、演化和分布规律。
6. 地球物理学：研究地球的物理性质、物理过程和物理场。
7. 地球化学：研究地球的化学组成、化学过程和化学演化。
地质学可以根据研究对象和方法的不同，划分为多个学科，如岩石学、矿物学、地质构造学、地层学、古生物学、地球物理学、地球化学等。
三、地质学研究的特点和方法地质学的研究具有以下几个特点：1. 综合性：地质学是一门综合性很强的学科，它与物理学、化学、生物学、数学等多个学科有着密切的联系。
2. 实践性：地质学的研究需要大量的野外考察和实验分析，实践性很强。
3. 历史性：地质学研究的对象是地球及其历史，因此具有很强的历史性。
4. 动态性：地球是一个动态变化的系统，地质学研究需要关注地球的动态变化。
地质学的研究方法主要包括野外考察、实验分析、数值模拟、地质图编制等。
四、地质学研究的目的地质学的研究目的主要包括以下几个方面：1. 揭示地球的物质组成、结构、构造和演变规律，为地球科学的发展提供基础。
2. 为矿产资源的勘查、开发和利用提供科学依据。
3. 为地质灾害的预测、防治和环境保护提供科学依据。
4. 为地质工程、水利工程、道路工程等工程建设提供地质依据。
5. 为人类社会的发展提供地质信息服务。
第2节地质学发展简史一、萌芽时期（远古—1450）在远古时期，人类对地质现象有了初步的认识，如火山喷发、地震、矿物等。
地质学基础(06 构造运动)
是断层上盘相对下盘沿 断层面向下滑动的断层。
6.2 地质构造
6.2.2 断层构造 2、形态分类
两盘相对运动，正断层、逆断层、平移断层和枢纽断层。
断层的上盘相对下 盘沿断层面向上滑 动的断层。
6.2 地质构造
6.2.2 断层构造 2、形态分类
两盘相对运动，正断层、逆断层、平移断层和枢纽断层。
是断层两盘顺断层 面走向相对移动的 断层。
3、褶曲的分类
枢纽产状，水平褶曲、倾伏褶曲和倾竖褶曲。
6.2 地质构造
6.2.2 褶皱构造
3、褶曲的分类
轴面及两翼产状，直立褶曲、斜歪褶曲、倒转褶曲和平卧褶曲。
6.2 地质构造
6.2.2 褶皱构造
3、褶曲的分类
长宽比，线状褶曲、短轴褶曲和等轴褶曲。
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 平面上
6.2 地质构造
6.2.3 节理构造
剪节理：剪节理是由剪应力产 生的破裂面
主要特征：
a.产状较稳定，沿走向和倾向延伸较远； b.平直光滑，有时具有因剪切滑动而留 下的擦痕； c.发育于砾石和砂岩等岩石中的剪节理， 一般穿切砾石和脉结物； d.典型的剪节理常常组成x型节理系； e.主剪裂面由羽状微裂面组成。
TP
C
PT
T1 T2 T3 T2 T1
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 平面上
DS
O
SD
O
S
DS O
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 剖面上
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 形成时代
褶曲所包括的最新地层发育时间之后， 其上所发育的最老地层的发育时间之前。
6.2 地质构造
6.2.2 断层构造 2、形态分类
两盘相对运动，正断层、逆断层、平移断层和枢纽断层。
断层的上盘相对下 盘沿断层面向上滑 动的断层。
6.2 地质构造
6.2.2 断层构造 2、形态分类
两盘相对运动，正断层、逆断层、平移断层和枢纽断层。
是断层两盘顺断层 面走向相对移动的 断层。
3、褶曲的分类
枢纽产状，水平褶曲、倾伏褶曲和倾竖褶曲。
6.2 地质构造
6.2.2 褶皱构造
3、褶曲的分类
轴面及两翼产状，直立褶曲、斜歪褶曲、倒转褶曲和平卧褶曲。
6.2 地质构造
6.2.2 褶皱构造
3、褶曲的分类
长宽比，线状褶曲、短轴褶曲和等轴褶曲。
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 平面上
6.2 地质构造
6.2.3 节理构造
剪节理：剪节理是由剪应力产 生的破裂面
主要特征：
a.产状较稳定，沿走向和倾向延伸较远； b.平直光滑，有时具有因剪切滑动而留 下的擦痕； c.发育于砾石和砂岩等岩石中的剪节理， 一般穿切砾石和脉结物； d.典型的剪节理常常组成x型节理系； e.主剪裂面由羽状微裂面组成。
TP
C
PT
T1 T2 T3 T2 T1
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 平面上
DS
O
SD
O
S
DS O
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 剖面上
6.2 地质构造
6.2.2 褶皱构造 4、褶曲的识别 形成时代
褶曲所包括的最新地层发育时间之后， 其上所发育的最老地层的发育时间之前。

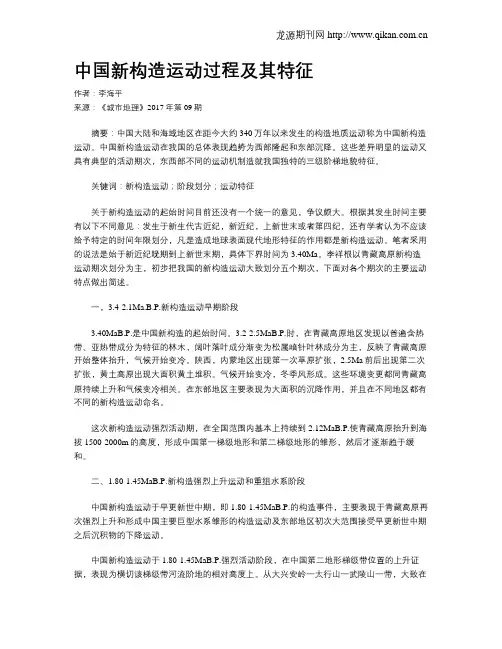

中国新构造运动过程及其特征
中国新构造运动过程及其特征作者：李海平来源：《城市地理》2017年第09期摘要：中国大陆和海域地区在距今大约340万年以来发生的构造地质运动称为中国新构造运动。
中国新构造运动在我国的总体表现趋势为西部隆起和东部沉降。
这些差异明显的运动又具有典型的活动期次，东西部不同的运动机制造就我国独特的三级阶梯地貌特征。
关键词：新构造运动；阶段划分；运动特征关于新构造运动的起始时间目前还没有一个统一的意见，争议颇大。
根据其发生时间主要有以下不同意见：发生于新生代古近纪，新近纪，上新世末或者第四纪，还有学者认为不应该给予特定的时间年限划分，凡是造成地球表面现代地形特征的作用都是新构造运动。
笔者采用的说法是始于新近纪晚期到上新世末期，具体下界时间为3.40Ma。
李祥根以青藏高原新构造运动期次划分为主，初步把我国的新构造运动大致划分五个期次，下面对各个期次的主要运动特点做出简述。
一，3.4-2.1Ma.B.P.新构造运动早期阶段3.40MaB.P.是中国新构造的起始时间。
3.2-2.5MaB.P.时，在青藏高原地区发现以普遍含热带、亚热带成分为特征的林木，阔叶落叶成分渐变为松属暗针叶林成分为主，反映了青藏高原开始整体抬升，气候开始变冷。
陕西，内蒙地区出现第一次草原扩张，2.5Ma前后出现第二次扩张，黄土高原出现大面积黄土堆积。
气候开始变冷，冬季风形成。
这些环境变更都同青藏高原持续上升和气候变冷相关。
在东部地区主要表现为大面积的沉降作用，并且在不同地区都有不同的新构造运动命名。
这次新构造运动强烈活动期，在全国范围内基本上持续到2.12MaB.P.使青藏高原抬升到海拔1500-2000m的高度，形成中国第一梯级地形和第二梯级地形的雏形，然后才逐渐趋于缓和。
二、1.80-1.45MaB.P.新构造强烈上升运动和重组水系阶段中国新构造运动于早更新世中期，即1.80-1.45MaB.P.的构造事件，主要表现于青藏高原再次强烈上升和形成中国主要巨型水系雏形的构造运动及东部地区初次大范围接受早更新世中期之后沉积物的下降运动。
第四章第2节 构造运动
构造运动
2.夷平面的概念
夷平面：早先的准平原地区，因构造运动再次活跃，准平原因强烈下 蚀作用。
夷平作用：在地壳相对稳定时期，随着外动力地质作用的削高填底 ， 使地表趋于平坦的作用，或称之为准平原化。形成的地形称之为准平原用 而变成山地。山地各山峰组成了高程大致相等的面，该面称之为夷平面。
夷平面的分级 同一地区的夷平面可以有多个。按高程由高到低， 依次分为Ⅰ级、Ⅱ级等。 见P50 图17—9。
第十七章
第三节 构造运动的地质记录
构造运动
任何构造运动均会在其当时的地貌、沉积、变形等多方面留下记
录。从而为我们研究构造运动提供了重要依据。
一、地貌记录
1.河流阶地
（1） 河谷谷坡上形成的洪水不能淹没的阶梯状 地形，称之为河流阶地。河谷阶地是因地壳的抬
河河
谷
漫床
坡
升，河流下蚀作用加强，使早先的河漫滩沉积物
地震的烈度：地震对地面和建筑的破坏程度。烈度与震级、 震源深度、震中距、地面岩石性质及建筑物的抗震能力等有关。 烈度分为12 级，
（3） 地震分类及表现 地震分类：构造地震、陷落地震、诱发地震。 地震表现 ：临震前异常、主震阶段的现象、余震。
第十七章
第一节 构造运动的表现
构造运动
2. 岩石圈的水平运动
3.构造运动的空间分布
由于构造运动的强度不同，全球可分为稳定区与活动区。其活动区多 分布于各板块的边缘，稳定区多分布于各板块的中央。
4.构造运动的周期性和构造运动期
地质历史中构造运动表现为比较长的平静期与比较短的活动期交替出 现。从而呈现构造运动的周期性。目前已知，地球上有几个重要的构造运 动时期，在这些时期，地壳均发生了剧烈的运动，造成较大范围的构造变 形。见地质年代表。
构造运动与地质构造
（2）根据断层走向与被断岩层走向的几何位置关系 走向断层、倾向断层、斜向断层
地堑与地垒
3.断层的规模 深断裂、推覆体（逆掩断层上盘）
4.断层的野外识别 （1）擦痕和镜面 （2）断层角砾岩(正断层)和磨砾岩(逆断层) （3）断层泥 （4）地质体错断 （5）地层的重复和缺失 （6）地形证据（断层悬谷、三角面山）
4.侵入接触：为火成岩与围岩的接触关系，接触带 有接触变质现象，侵入体边缘有捕掳体。其存在 说明该地区曾经有构造运动发生。
5.侵入体的沉积接触：地层覆盖在侵入体之上，其 间有剥蚀面相分隔。
第五节 构造运动的旋回性
旋回性：构造运动的剧烈时期与其缓和时期交替出 现。
1.太古代旋回：25亿-30亿年间，我国为阜平运动 （太行山阜平地区最为典型）。太古代地层发生 强烈变质、变形，岩浆活动，使太古代地层与元 古代地层之间为不整合接触）。
6.燕山旋回：侏罗纪到白垩纪（2.13亿年-0.65亿年）， 发生的构造运动为燕山运动。导致岩石变形、不 整合接触、岩浆作用等。
7.喜马拉雅旋回：包括整个新生代(0.65亿年-),发生 的构造运动为喜马拉雅运动。导致岩石变形、不 整合接触。
第八章 构造运动与地质构造
第一节 构造运动的基本形式 构造运动:由地球内部原因引起的组成地球物质的机
械运动,可引起岩石产状和构造形态的改变,导致构 造地震等,有两种运动形式(垂直和水平运动). 一.水平运动 组成地壳的物质沿着地球切线方向的运动,使地壳受 到挤压、拉伸、或者平移甚至旋转。是造成板块 消减、碰撞和形成海洋中的海岭和陆地山脉的主 要动力。是使岩石大规模变形和形成断裂的主要 原因
（7）泉水出露和矿化现象 5.断层形成年代的确定
断层形成的年代晚于被断层切割的最新地层的年 代，早于覆盖在断层之上未受其切割的最老地层 的年代。
地堑与地垒
3.断层的规模 深断裂、推覆体（逆掩断层上盘）
4.断层的野外识别 （1）擦痕和镜面 （2）断层角砾岩(正断层)和磨砾岩(逆断层) （3）断层泥 （4）地质体错断 （5）地层的重复和缺失 （6）地形证据（断层悬谷、三角面山）
4.侵入接触：为火成岩与围岩的接触关系，接触带 有接触变质现象，侵入体边缘有捕掳体。其存在 说明该地区曾经有构造运动发生。
5.侵入体的沉积接触：地层覆盖在侵入体之上，其 间有剥蚀面相分隔。
第五节 构造运动的旋回性
旋回性：构造运动的剧烈时期与其缓和时期交替出 现。
1.太古代旋回：25亿-30亿年间，我国为阜平运动 （太行山阜平地区最为典型）。太古代地层发生 强烈变质、变形，岩浆活动，使太古代地层与元 古代地层之间为不整合接触）。
6.燕山旋回：侏罗纪到白垩纪（2.13亿年-0.65亿年）， 发生的构造运动为燕山运动。导致岩石变形、不 整合接触、岩浆作用等。
7.喜马拉雅旋回：包括整个新生代(0.65亿年-),发生 的构造运动为喜马拉雅运动。导致岩石变形、不 整合接触。
第八章 构造运动与地质构造
第一节 构造运动的基本形式 构造运动:由地球内部原因引起的组成地球物质的机
械运动,可引起岩石产状和构造形态的改变,导致构 造地震等,有两种运动形式(垂直和水平运动). 一.水平运动 组成地壳的物质沿着地球切线方向的运动,使地壳受 到挤压、拉伸、或者平移甚至旋转。是造成板块 消减、碰撞和形成海洋中的海岭和陆地山脉的主 要动力。是使岩石大规模变形和形成断裂的主要 原因
（7）泉水出露和矿化现象 5.断层形成年代的确定
断层形成的年代晚于被断层切割的最新地层的年 代，早于覆盖在断层之上未受其切割的最老地层 的年代。
普通地质学—构造作用与地质构造
第八章构造作用与地质构造构造运动是海陆变迁、岩石变形变位和矿产形成分布的重要控制因素。
第一节构造作用的基本方式一、构造运动(地壳运动）概念构造运动是指地球内力所引起的岩石圈的变形、变位以及洋底的增生和消亡的地质作用。
构造运动的结果使地壳或岩石圈的物质发生变形和变位：1、一方面引起地表形态大规模变化：如山脉形成、海陆变迁、大陆分裂与大洋扩张等；2、另一方面，使岩石圈中岩石发生变形：如地层的倾斜与弯曲、岩石块体的破裂与相对错动等.二、构造运动的基本特征(一）构造运动具有方向性构造运动包括水平运动和垂直运动两种。
水平运动和垂直运动是岩石圈空间变形的两个分量,它们总是相伴而生。
1、水平运动：沿地球切线方向或沿水平方向的构造运动.表现为地质体的相互分离、会聚或平移错动。
造成岩层的褶皱与断裂，在岩石圈的软弱层中则可形成巨大的褶皱山系。
常把产生大规模、强烈的岩石变形（褶皱与断裂等)并与山系形成紧密相关的水平运动，称为造山运动。
2、垂直运动(升降运动):沿地球半径方向的上升或下降运动。
相邻块体或同一块体的不同部分做差异性上升或下降。
一般表现为大面积的上升和下降运动，形成大型的隆起和拗陷，引起海侵和海退。
造成地表地势高差的改变，引起海陆变迁，上升可成陆，下降可成海等。
传统上称为造陆运动。
（二）构造运动的速度和幅度1、构造运动有快有慢，但多数是长期缓慢的运动。
2、构造运动的幅度，是随时间和地点而变化的。
不论垂直运动还是水平运动，只要运动方向不变,时间愈长，运动幅度愈大；同一时间内，速度愈快，运动幅度愈大。
3、一般来说构造运动的幅度大小,直接反映着一个地区地壳的活动性。
三、构造运动的类型根据构造运动发生时期划分为：古构造运动：新近纪（25Ma年）之前的构造运动；新构造运动：第四纪以来的构造运动；现代构造运动：人类历史时期以来所发生的构造运动。
第二节岩石的变形与地质构造沉积岩的原始状态都是水平的或近于水平的,变成种种复杂形态的主要原因是受到地壳运动的影响。
第二章(第二节构造运动上)
（ 1 ）走向：走向线 — 岩层面同任意水平面的交线（岩层层 面上的任意一条水平线）。 走向—走向线两端所指的方向。以方位角来表示。
走向 线
注意：我们强 调了两端所指的 方向，因此走向 的方位角有２个， 相差180º
2. 倾向:
倾向—最大倾斜线的水平投影所指的方向，以方位角
表示。倾向只有一个方向，且与走向垂直。 走向 ＝ 倾向 + 90 º
圆弧褶皱
箱形褶皱
核部
翼部
翼部
大型箱状褶皱（新疆库车克孜纳努尔）
尖棱褶皱
圆弧褶皱(新疆库车河)
尖棱褶皱(新疆塔什库尔干)
扇形褶皱
4、 根据褶皱长宽比
①长褶皱，褶皱轴向一定方向延伸很远，从几十千 米到数百千米或者更远。长与宽之比大于10：1。 ②短轴褶皱，长与宽之比在10：1到3：1之间。若 为背斜叫短背斜，若为向斜叫短向斜。它们在平面 上的投影形态近似椭圆形。 ③浑圆形褶皱 长宽之比小于3：1，平面投影近似 圆形。若为背斜叫穹窿，若为向斜叫构造盆地。
水平运动的表现
大陆漂移学说 1912年魏格纳的提出
证据：海岸线弯曲形状、古生物化石、地质构造、 古气候 50~60年代，古地磁、海底调查、地震台网以古生 物、古气候等研究进展证实了水平运动
现代板块构造理论得到了证实
垂直运动的表现
垂直升降造成的地貌
河流阶地 准平原和夷平面 沉 积 厚 度 与 地 壳 下 降
大峡谷的水平岩层
（2)倾斜构造
岩层经构造变动后层面与水平面形成夹角时，即为倾斜构 造。褶皱、断层、不均匀升降运动都可造成岩层的倾斜。 其产状以走向、倾向和倾角三要素确定。 单面山、猪背岭
中 岳 ﹃ 河 南 嵩 山 ﹄
单斜岩层
走向 线
注意：我们强 调了两端所指的 方向，因此走向 的方位角有２个， 相差180º
2. 倾向:
倾向—最大倾斜线的水平投影所指的方向，以方位角
表示。倾向只有一个方向，且与走向垂直。 走向 ＝ 倾向 + 90 º
圆弧褶皱
箱形褶皱
核部
翼部
翼部
大型箱状褶皱（新疆库车克孜纳努尔）
尖棱褶皱
圆弧褶皱(新疆库车河)
尖棱褶皱(新疆塔什库尔干)
扇形褶皱
4、 根据褶皱长宽比
①长褶皱，褶皱轴向一定方向延伸很远，从几十千 米到数百千米或者更远。长与宽之比大于10：1。 ②短轴褶皱，长与宽之比在10：1到3：1之间。若 为背斜叫短背斜，若为向斜叫短向斜。它们在平面 上的投影形态近似椭圆形。 ③浑圆形褶皱 长宽之比小于3：1，平面投影近似 圆形。若为背斜叫穹窿，若为向斜叫构造盆地。
水平运动的表现
大陆漂移学说 1912年魏格纳的提出
证据：海岸线弯曲形状、古生物化石、地质构造、 古气候 50~60年代，古地磁、海底调查、地震台网以古生 物、古气候等研究进展证实了水平运动
现代板块构造理论得到了证实
垂直运动的表现
垂直升降造成的地貌
河流阶地 准平原和夷平面 沉 积 厚 度 与 地 壳 下 降
大峡谷的水平岩层
（2)倾斜构造
岩层经构造变动后层面与水平面形成夹角时，即为倾斜构 造。褶皱、断层、不均匀升降运动都可造成岩层的倾斜。 其产状以走向、倾向和倾角三要素确定。 单面山、猪背岭
中 岳 ﹃ 河 南 嵩 山 ﹄
单斜岩层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 厚度分析
根据同一地层在不同地点的厚度变化的分析， 有助于恢复当时的地质环境及构造运动。
2 岩相分析
岩相是地质环境及其物质表现的总和。 （1）积（岩）相 沉积作用＋沉积物特征＋沉积岩形成时的地质环境 ＝沉积（岩）相 ①在大陆上形成的沉积统称陆相；陆相中还可进一 步划分：河流相、湖相、沼泽相、冰川相等。 ②在海洋中形成的沉积统称海相；海相中还可进一 步划分：滨岸相、浅海相、深海相、浊流相等。 ③在海陆过渡地带形成的沉积统称海陆过渡相；海 陆过渡相相中还可进一步划分：三角洲相、潮坪相 、泻湖相等。
（2）相邻地块沿斜面作相对上下运动；
（3）同一地块的不同部分上升或下降速度 不同而造成的相对运动。
（二）速度和幅度
（三）周期和阶段
•周期性：构造旋回 •阶段性：宙→代→纪→世→期 •区域性
4.2.2 构造运动的证据
（一）新构造运动的证据 1、地貌标志 （1）地壳下降：珊瑚礁沉没数百米、溺谷 （2）地壳上升：珊瑚礁上升、高海蚀穴、阶地、
概念Leabharlann 若干概念• 构造运动 • 地壳运动：狭义、广义 • 构造变动：褶皱、断裂 • 构造运动分类：老、新、现代
4.1.2 地壳构造与演化理论的建立
• 收缩说 • 固定论（垂直论）：如“槽台说” • 活动论（水平论）：如
“大陆漂移说” →“海底扩张说” →“板块构造说”
4.2 构造运动的特征与表现
小结
通过岩相的研究，可以恢复岩石形成 时的地质环境。只要在地质剖面上将 各时段的地质构造及其岩相划分出来， 进行岩相分析后，就能恢复该地的海 陆变迁及地质环境的演变史。
3 接触关系分析
地层（岩石）的接触关系有：整合接触、平行不整合接触、角 度不整合接触、侵入接触、侵入体的沉积接触。
根据地层（岩石）间的接触关系的分析， 可了解该地区的地质发展史。 ①地层的整合接触说明是地壳持续下降， 接受连续沉积； ②平行不整合接触说明是地壳抬升成陆， 遭受了剥蚀，沉积间断； ③角度不整合接触说明是发生了强烈的皱 褶造山运动，抬升成陆并遭受了剥蚀，沉 积间断； ④侵入接触说明侵入体的生成晚于围岩；
此照片中的 岩层近于直 立，由原始 的水平状态 被推到直立， 说明岩层受 到了巨大的 推力，发生 了 近 90 度 的 位移变动。
此照片中的岩 层发生了弯曲， 称为褶皱，由 原始的水平状 态变成现在的 褶皱，说明固 体的岩层受到 了巨大的挤压 力的作用后， 发生了塑性变 形。
此照片是意大利那不列斯的 一个古迹，是古人建造的一 个祭典太阳神的建筑，后来 被海水浸没，而废弃。文献 记载这个建筑群当时是建在 陆上，说明是地壳下沉所致。 由于这些石柱长期浸在海水 中，许多贝壳生物吸在柱上， 现在这些石柱又出露水面， 留在石柱上的贝壳高度有2 米以上，可见地壳又抬升了。 这说明地壳除了前面所见的 水平拉张与推挤运动外，还 有垂直方向上的升降运动。
例如：火山喷发是地球内部 物质向上运动的结果。由于 地球内部的高温高压，使地 球内部的物质呈塑性状态或 熔融状态，这些柔软的或液 态的物质，在力的作用下会 发生运动，是易理解的。但 是，地球表层的地壳是固态 的，这种固态物质是否也在 不断地运动呢？请看：
这是1958年发生的一次地震造成的地面裂 开，说明这里受到了一个拉张力的作用，
4.2.1 构造运动的基本特征 （一）方向 1、水平运动 2、垂直运动 （二）速度和幅度 （三）周期和阶段
（一）方向
构造运动根据运动的方 向可分为水平运动和垂 直运动两类
1、水平运动(horizontal movement)
2、垂直运动(vertical movement)
相邻地块或同一地块的不同部分在地球半径方向上作差 异性的上升或下降。也有三种基本形式： （1）相邻地块沿垂直面作相对上下运动；
4.2.3 岩层的产状和岩石变形
• 基本定义：岩层、层面、厚度（若干类型） （一）岩层产状 • 水平 • 倾斜 • 直立 • 倒转
固体的沉积层发生了位移运动。
上面是水平的沉积岩层，下面是倾斜的沉积岩层。说明 在形成上面的沉积层前，下面的岩层发生过位置变动的 运动，是有一个力将原来水平的固体沉积岩层推成倾斜。
此照片中岩 层的倾斜度 比上一张照 片中岩层的 倾斜度更大。 说明此岩层 所受的推力 较大，故使 岩层发生的 位移运动也 较大。
第四章 构造运动与 构造变动
本章内容
1、概述：构造运动、构造理论 2、构造运动：特征、表现 3、褶皱构造 4、断裂构造 5、新构造运动与地震 6、大地构造学说
4·1 概述
4·1·1 构造运动的概念
地球自其诞生日起至 今无时无刻不在运动， 这种运动不仅表现在 地球不断地绕太阳公 转及地球不断地绕自 己的轴自转，而且在 地球内部的任何一个 部分也都在不断地运 动着。这种运动并不 是理论上的推断，而 是可见的。
⑤侵入体的沉积接触说明侵入体的生成早 于上覆沉积层。
不整合构造
不整合构造可分平行不整合和角度不整合两类：
②角度不整合：新老两套岩层据不同的地质类型构造，即产状 不一致，并且新老两套岩层之间有沉积间断及剥蚀面存在，岩 石性质和古生物演变存在突变，称为角度不整合。
（三）现代构造运动的证据
•地层 •地貌 •考古 •历史地震记载
崖，等；河流阶地 • 地貌＝f（构造运动，海面升降） • 海面升降：地动型、水动型 2、测量数据
阶地分析
阶地是地壳抬升，河水、海水或地下水下蚀造成的台阶状地貌。
（二）老构造运动的证据
地史期内发生的构造运动可根据构造 运动留下的地质记录，来分析和恢复 它的发展历史，分析的方法有：岩相 分析法、厚度分析法、接触关系分析 法及阶地分析等。
（2）岩浆（岩）相 岩浆作用＋岩浆岩特征＋岩浆岩形成时 的地质环境＝岩浆（岩）相。 岩浆侵入体中央的产物称中央相； 岩浆侵入体边缘的产物称边缘相； 陆上喷发产物称为陆相火山岩； 海中陆上喷发产物称为海相火山岩。
（3）变质（岩）相 变质作用＋变质岩特征＋变质岩形成时的地质 环境＝变质（岩）相。 在低压高温环境形成红柱石相； 在中压低温环境形成绿片岩相； 在高压低温环境形成兰片岩相； 在中压中温环境形成角闪岩相等。
