实验名称数字化工作流程系统工艺实验- 拼大版与数字印刷输出实验目的与要求1.在已有的数字化工作流程工作方式的认识下，熟悉拼大版软件的使用方法2.将拼大版后的PDF文件通过数字印刷机输出，通过后加工环节验证拼合的质量。
实验基本内容1．将由Illustrator（或FreeHand、CorelDraw、InDesign）等软件制作的四页面文件（其中要包括：图像、图形以及汉字文本等元素）存储为PDF文件格式。
2在流程中，使用Preps或Signastation拼大版软件，制作并存储大版文件。
3.将拼大版完成的文件送给数字印刷机进行输出。
实验设备、工具及材料1．Signastation拼大版软件2. Preps拼大版软件3. HP-Indigo数字印刷机实验原理1．Creo Prinergy3.0 数字化工作流程系统的工作逻辑数字化工作流程系统是基于网络及网络化管理技术发展起来的新型印前输出系统。
在网络技术的帮助下，它缩短了印刷输出中心与客户交流的工作距离。
并且，通过客户/服务器系统的网络工作方式，将各工序的操作管理、衔接很好地融合在一起，其目的是为了实现图文信息流与生产控制信息的一体化整合。
因此，Prinergy服务器端安装的软件为Prinergy Administrator; 客户端的软件为Prinergy workshop。
在服务器的Prinergy Administrator 程序运行后，客户端就可以启动Prinergy Workshop进行相关的任务设置及处理工作。
Prinergy工作流程软件对于客户的管理是基于组和单个任务的方式。
服务器端可以为每个客户建立一个工作组，而客户自己则可以在每一组下，建立无数个工作任务，从而形成清晰的任务管理方式。
在任务执行的过程中，Prinergy流程执行从文件导入-精化（PDF）- 拼大版-分色加网四个标准的处理步骤：导入1）Prinergy流程支持PS、PDF格式的文件处理。

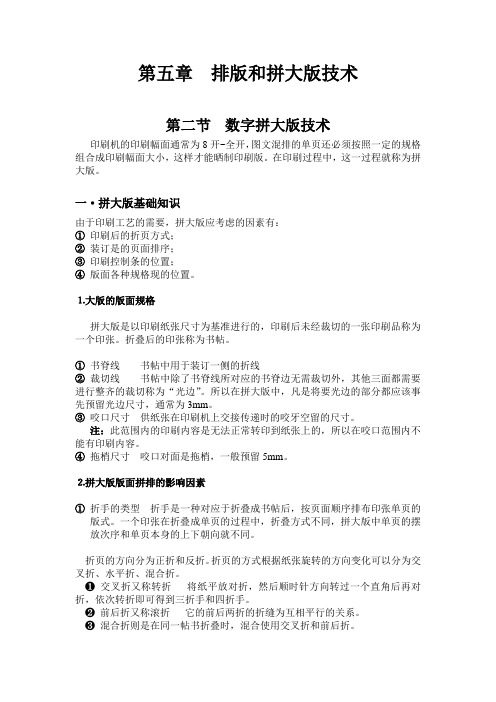

第五章排版和拼大版技术第二节数字拼大版技术印刷机的印刷幅面通常为8开~全开，图文混排的单页还必须按照一定的规格组合成印刷幅面大小，这样才能晒制印刷版。
在印刷过程中，这一过程就称为拼大版。
一·拼大版基础知识由于印刷工艺的需要，拼大版应考虑的因素有：①印刷后的折页方式；②装订是的页面排序；③印刷控制条的位置；④版面各种规格现的位置。
⒈大版的版面规格拼大版是以印刷纸张尺寸为基准进行的，印刷后未经裁切的一张印刷品称为一个印张。
折叠后的印张称为书帖。
①书脊线书帖中用于装订一侧的折线②裁切线书帖中除了书脊线所对应的书脊边无需裁切外，其他三面都需要进行整齐的裁切称为“光边”。
所以在拼大版中，凡是将要光边的部分都应该事先预留光边尺寸，通常为3mm。
③咬口尺寸供纸张在印刷机上交接传递时的咬牙空留的尺寸。
注：此范围内的印刷内容是无法正常转印到纸张上的，所以在咬口范围内不能有印刷内容。
④拖梢尺寸咬口对面是拖梢，一般预留5mm。
⒉拼大版版面拼排的影响因素①折手的类型折手是一种对应于折叠成书帖后，按页面顺序排布印张单页的版式。
一个印张在折叠成单页的过程中，折叠方式不同，拼大版中单页的摆放次序和单页本身的上下朝向就不同。
折页的方向分为正折和反折。
折页的方式根据纸张旋转的方向变化可以分为交叉折、水平折、混合折。
❶交叉折又称转折将纸平放对折，然后顺时针方向转过一个直角后再对折，依次转折即可得到三折手和四折手。
❷前后折又称滚折它的前后两折的折缝为互相平行的关系。
❸混合折则是在同一帖书折叠时，混合使用交叉折和前后折。
②装订样式装订样式不仅影响拼大版时单页的排序，对单页在大版中的位置也有一定的影响。
常用的装订样式：胶订和骑马订❶胶订：是书刊印刷中最常用的装订方式，平装书大多按这种方式制作，它是将每个印张经过折页后形成单帖，再将书帖的订口边对齐，上下撂在一起，对一本书刊的书帖进行组装。
❷骑马订：通常用来装订厚度有限的小手册、杂志、各种目录等印刷品，它是将每个印张经过折页后形成单帖，再将各帖的最后一页打开，以最后一折的折缝为基准“骑”撂在一起，将一本书刊的所有书帖用铁丝订组装在一起。
实验一拼版及晒版实验实验前认真预习本实验指导书及《印刷工程导论》课程中有关印版制作的知识内容，写出实验预习报告。
实验预习报告内容要求：1．实验目的2．实验任务3．实验的方法及步骤一、实验目的和内容拼版、晒版工序是传统胶印的中间工序，它起着呈上启下的作用。
通过本次实验，使大家对印刷各工序和制版工艺有一个全面的了解。
以便为以后各门专业课的学习打下基础。
在彩色图像复制时，为了进行大批量的印制，首先要将彩色图像原稿进行色分解，使其分解成为适合印刷复制的黄、品、青、黑四个单色分量的制版原版（通常称作菲林），因受激光照排机出片幅面的影响，需经手工将小幅面的四色菲林片拼制成适合印刷加工的晒版原版，再通过晒版机制成四色印版，最后经印刷机逐色套印合成为彩色复制品。
对彩色原稿来说，完成以上色分解过程的设备有照相分色机、电子分色机和桌面出版系统。
单色和文字印版的拼版和制作与彩色印版类似。
本实验的任务是制作一张可拼A4幅面的4开台纸，利用激光照排机输出的A4开本文字胶片，在画制好的台纸上拼制成一张适合4开机印刷的晒版原版，然后用PS版晒版机进行晒版、显影。
最后用PS版测试仪器对所晒制的印版进行测量，以便判定印版质量是否合格。
二、实验设备、仪器、工具和材料1、SBY-920BPS版晒版机2、天马3389型晒版机3、X-Rite341透射密度计4、X-Rite CCDot印版测量仪5、拼版台纸和片基6、PS印版7、晒版用信号条8、放大镜、丁字尺9、PS版显影液三、操作步骤1、按照要求每组先褶出纸样，确定台纸的天头、地脚、切口、订口线，并在褶样上标出页码。
2、将台纸用胶带纸固定在画图板上。
3、按照A4幅面（210×297）的成品尺寸，画出一张四开台纸。
台纸上要画全褶样上标出的天头、地脚、切口、订口线和后加工用的角线、山形线、T形线，并画出版心线。
经检查无误后可进行拼版。
4、将拼版片基贴在画好的台纸上，对照褶样，按照每组褶样页码的顺序和位置将文字胶片贴在拼版片基上（一定要注意反拼的关系），胶带纸要贴少贴小，以固定住文字胶片为主。
实验三Preps 拼大版与CTP 制版一、 实验目的拼大版就是将制作好的单个页面，按照印刷和后工序的加工要求拼成整块的印版版面，以供制版使用。
本实验是利用Prinergy 工作流程的Preps 折手拼版软件，学会一个特定版式的拼版任务。
通过本实验，使大家认识到在数字印刷技术中计算机拼版的重要性。
同时要求对CTP 制版流程有一个较全面的了解。
图1 传统的PS 版制版工艺流程图PC 苹果电脑印能捷工作流程平台扫描仪全胜800 CTP 显影机 图2 CTP 制版工艺流程图二、CTP直接制版系统工作流程简介CTP直接制版系统的工作流程如下图所示，Prinergy工作流程是其核心，由终端制作好的文件数据传输到工作站，经光栅处理后将数据传输给制版机进行曝光，再经冲版机显影后制成印版提供给印刷机。
图3 Prinergy工作流程三、实验内容1、打开主服务器，接通局域网，运行整个系统，对CTP制版流程Prinergy作以全面了解。
2、运行Prinergy，在操作终端桌面点击Preps拼大版软件,打开后按指导要求运行该文件，创建所需拼版模版。
3、打印工作传票，并且保存在服务器的专用文件夹里。
4、打开Wokeshop文件处理软件，导出所建拼版方案进行拼版。
5、进行VPS虚拟打样，检查无误后最终输出印版。
四、用Preps折手拼版软件建立模版1.新建模版首先要起好所建模版的名称并牢记根据后工序要求，选择装订样式添加贴2、套印方式可根据具体印刷活件要求设定宽度和高度按印版的尺寸设置（实际是台纸）实验室现有的印版尺寸是：1030×770 适合西安煤航海德堡胶印机机、920×720 适合MP-94 对开四色胶印机、920×760 适合国产单色对开08机（大滚筒）、650×550 适用于实验中心的四开胶印机。
当孔距设为0 时为印版边缘。
五、创建拼版1、创建拼版大16开（210×297）按对开版面4×2共8页使用尾对尾时页面朝外头对头时页面朝内普通的切边留3㎜裁切量书脊边设定= 0可设定咬口位置，按折手设页码，可先用手工折手预设用页码笔设置具体位置2、加入标记（1）贴标书脊上的黑色贴标设在正贴上，本例在1上设置贴标时要设定其宽度、长度、步长及正面（2）裁切标记的设定（3）折标（4）动态测控条Colorbar的设定（5）静态测控条Colorbar的设定（6）套印标记、色标应加在成品线以外的相应位置3、设备配置4、保存模版地址目录：CREO、PREPS、TEMPLA TES 下建立各班级的文件夹子六、生成模版作业传票（必须建立新作业）1、建立新作业2、导入所建的模版3、加入空白页4、打印作业传票5、将打印好的作业传票保存在服务器J：JOBS下，以便在使用时调用。

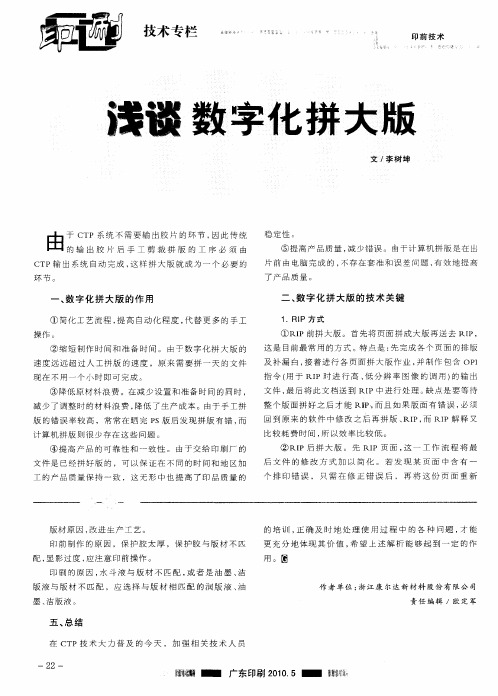

数字化工作流程与拼大版技术——课程设计（一）目的和意义：1、了解拼大版的定义：拼大版是将拼版好的页面拼组成印刷机能够使用的印版版式。
传统的拼大版方式有两种：一种是手工拼大版，一种是利用组版软件进行折手。
现在常见的拼大版工具是拼大版功能RIP与折手软件。
2、了解RIP拼大版输出功能：可以更有效地利用胶片，提高工作效率。
照排机的胶片宽度是固定的，而输出的版面却是千变万化的，往往会遇到用很宽的胶片来输出很小版面的情况，尤其是大幅面照排机更容易遇到这种情况，造成胶片的浪费，而使用具有拼版输出功能的RIP就可以使这种问题迎刃而解。
现在计算机直接制版（Computer to Plate）技术的越来越受到印刷业的关注，因此，拼大版和折手功能会成为必不可少的功能。
（二）知识基础：拼大版软件介绍拼大版的专用软件用于对多个页面的正确页面配置，以及由拼版式中产生的各种问题的解决方法。
如：页数、每一印张的页数、出血的大小、裁切的尺寸、裁切标记、十字线、色彩控制条、装订方式、爬移调整等。
目前，主要的拼版软件是：1. Impostrip及Impress (Ultimate Technographics公司)2. Imposition 及Imposition Lite (DK&A公司)3. Preps(Scenic Soft公司)4. Presswise (Luminous公司)以上专业软件均用于PS文件拼版，均可在不同尺寸的台纸上进行页面编排的基本作业，也都可以精确地控制骑马订及其它方式的装订工艺，均适用于平板或轮转印刷机，可处理装订中产生的爬移现象。
两种RIP方式第一类RIP方式首先将页面拼成大版再送支RIP，这是目前最常用的方式。
优点是：先完成各个页面的排版及补漏白，接着进行各页面拼大版作业，并制作包含OPI（开放式印前接口）指令（用于RIP时进行高、低分辨率图象的调用）的输出文件，最后将此文档送到RIP中进行处理。
实验名称数字化工作流程系统工艺实验- 拼大版与数字印刷输出实验目的与要求1.在已有的数字化工作流程工作方式的认识下，熟悉拼大版软件的使用方法2.将拼大版后的PDF文件通过数字印刷机输出，通过后加工环节验证拼合的质量。
实验基本内容1．将由Illustrator（或FreeHand、CorelDraw、InDesign）等软件制作的四页面文件（其中要包括：图像、图形以及汉字文本等元素）存储为PDF文件格式。
2在流程中，使用Preps或Signastation拼大版软件，制作并存储大版文件。
3.将拼大版完成的文件送给数字印刷机进行输出。
实验设备、工具及材料1．Signastation拼大版软件2. Preps拼大版软件3. HP-Indigo数字印刷机实验原理1．Creo Prinergy3.0 数字化工作流程系统的工作逻辑数字化工作流程系统是基于网络及网络化管理技术发展起来的新型印前输出系统。
在网络技术的帮助下，它缩短了印刷输出中心与客户交流的工作距离。
并且，通过客户/服务器系统的网络工作方式，将各工序的操作管理、衔接很好地融合在一起，其目的是为了实现图文信息流与生产控制信息的一体化整合。
因此，Prinergy服务器端安装的软件为Prinergy Administrator; 客户端的软件为Prinergy workshop。
在服务器的Prinergy Administrator程序运行后，客户端就可以启动Prinergy Workshop进行相关的任务设置及处理工作。
Prinergy工作流程软件对于客户的管理是基于组和单个任务的方式。
服务器端可以为每个客户建立一个工作组，而客户自己则可以在每一组下，建立无数个工作任务，从而形成清晰的任务管理方式。
在任务执行的过程中，Prinergy流程执行从文件导入-精化（PDF）- 拼大版-分色加网四个标准的处理步骤：导入1）Prinergy流程支持PS、PDF格式的文件处理。
因此，在将任务加入到流程之前，一定要将文件统一存储为这两种标准的页面描述格式形式。
2）导入文件的执行过程，需要在Job Manager（任务管理器）窗口中进行。
精化精化过程的作用，就是对被导入的文件进行规范化处理，得到符合PDF规范的文件的过程。
被规范的文件可以保证后序处理环节的畅通无阻。
精化过程包含八个环节参数的设置。
其中包括：Normalizing（规范化）, color converting（颜色转换），trapping（陷印）、Optimizing(文件优化)和thumbnail（页面预视图）生成等过程。
规范化处理过程，是确定Prinergy如何处理导入文件中的图像、字体、线条、带层、图像OPI以及安全性的过程；陷印过程确定使用怎样的规则对页面描述文件进行处理，以防止套准偏差造成的漏白现象；颜色转换则是依据页面描述文件中各种元素的来源，将相应色彩空间的颜色，转换到当前设定的CMYK色空间的过程。
客户可以根据自身的生产条件，根据客户文件的来源，进行ICC色彩特性文件及转换意图的设置；页面优化是在各种图像元素在进入后序处理流程前，由精化过程完成的文件容量的优化处理设置方案；页面预视图选项如果被选中，则生成的规范PDF文档就具备了可以预显页面内容效果的缩微图像，供客户工作时直观了解页面的具体情况。
拼大版在各个PDF页面被精化成规范的PDF文件描述方式后，流程需要对这些需要输出的单独页面进行组版操作，以达到高效利用符合印刷机幅面的版面空间的目的。
Prinergy软件支持PJTF +PDF 的工作模式。
即，页面组版的模版文件生成PJTF的描述格式后，可以被调入到流程中。
流程根据模版中页面的大小及排列顺序，可以对当前输出任务进行自动化分配处理。
RIP设置RIP是使用解释器对规范化后的页面文件进行解释，生成数字原版文件，然后再用栅格化器对该文件进行栅格化,得到可以直接向输出设备输送的二值图像数据的过程。
一般的RIP系统具有加网参数设置的功能,其中以输出分辨率和加网参数的设置为十分重要。
2．ScenicSoft Preps拼大版软件的工作原理SenicSoft Preps拼大版软件支持从PS文件或PDF文件开始的拼大版工作过程。
拼大版工作过程需要考虑印刷幅面、印刷方式、装订方式、折手方式以及爬移、瓶型等情况对页面顺序以及页面安排的影响。
1）印刷幅面印刷幅面要根据输出设备、印刷机的幅面，以及书册的成品幅面来确定。
2）印刷方式●使用不同的版进行双面印刷SheetWise：正反面使用不同的版进行印刷，垂直翻滚(长边为叼口)Perfector：使用双面印刷机印刷。
翻面印刷时，纸横向自翻；并且纸的运动方向改变，叼口在两次印刷时发生改变。
●使用相同的版进行双面印刷Work and Turn（自反版）：同一张版印刷两面, 印完后裁切成两个相同的书帖，垂直翻滚。
Work and Tumble（滚翻版）：同一张版印刷两面，水平翻滚，印出两份相同的拷贝,但叼口在两次印刷时发生改变。
3）装订方式拼大版时，书贴可以根据后加工方式的不同，分为双联和单联两种。
单联书贴装订后，即可是一本书，而双联书贴装订后即可以是一本书，也可以是两本书。
a –单联b –双联单联书贴●FlatWork(单面免装订方式)在没有顺序关系或任何装订关系的页面文件之间，如果要拼成大版文件，则被称为单面式拼大版方式。
●胶订方式(Perfect Binding)在胶订方式下，每单贴折叠完毕后，被依照顺序堆码在一起。
●骑马订（Saddle stitch）在骑马订方式下，每单贴折叠完毕后，被依照顺序插叠在一起。
双联书贴●Come and go (双册式)双册排列方式下，裁切装订后一组书贴被分成两个完整的书册。
根据页面排版时的头脚相对性，可以确定一个书贴上的两个内容是否一致。
●Cut and Stack(双帖式)双贴排列方式下的书贴，当折手完成后，书贴会被裁切为同一本书的两个不同书贴，堆叠成一本书的不同页面。
4）折手方式最常用的折手方式有下列几种：垂直折，平行折，卷状折，琴式折，门式折等。
a-平行折页（Parallel fold ）b-垂直折页（Right-angle fold ）c-混合折页d-卷状折页（Three-leaf panel folds）e-琴式折页（Accordion folds or Z folds）3. RIP系统的参数设置原理RIP过程中的加网参数，需要根据后端的印刷条件进行设置。
例如，不同的印刷材料及印刷方式，要求选用不同的加网线数；很多RIP系统也会为柔印或是凹印等不同于胶印的印刷方式设置专用的凹点形状等等。
在RIP过程中，加网线数的大小决定了输出设备的记录分辨率的选择，因为这二者之间的关系决定着可以记录的灰度变化级数的多少。
加网线数和输出分辨率之间应该遵循下面的关系：R+(2≥)2561L其中R为输出记录分辨率，L为加网线数实验步骤1．生成PDF文件2．使用ScenicSoft Preps软件制作拼大版PJTF模版文件1）运行Preps软件；2）在Setup>Device Setup菜单下，设置输出设备的页面尺寸和其他相关属性。
3）建立拼大版模版a. 根据实际的折手方式，使用一张纸进行折页操作，并在折完后，将页码按顺序标识在页面下角处。
然后铺展开来，并以此为依据建立拼大版模版。
b. 点击File>New Template菜单c. 在New Template对话框中，定义模版名称，并选择装订方式。
d. 在Add Signature对话框中，为书贴命名，并指定印刷方式及印张尺寸。
e. 选择Template>Create Imposition菜单命令，在出现的创建组版对话框中，设定书页的成品尺寸，以及拼连的页面排列顺序。
f. 在窗口的工具栏中，选中page Numbering 工具，根据前面所折模版用鼠标单击每个页面，安排页码顺序。
g. 使用File>Save命令，存储建立的模版。
h. 关闭模版文件。
4) 建立PJTF文件a. 在当前Run List窗口中，按住Shift键，单击左上角Blank图标，并拖拽到下面的窗口中，在出现的对话框中设置空白页数。
该页数应该与需要拼版的页数相符合。
b. 在Signature List窗口中，用鼠标单击Signature按钮，在Signature Selection对话框中，添加新建的模版。
如果一块模版不足以将当前的页面排布完全，则可以再次添加。
c. 使用File>Print菜单命令，在打开的Print对话框中选择“Send to Adobe Job Ticket”项，并将“Device”设定为在Device Setup菜单下定义的设备属性文件（即PPD文件）。
d. 将打印文件存成.pjtf文件格式，并存在相应文件夹下供流程拼版时调用。
3. 进入Prinergy流程软件1)运行Prinergy Adiministrator服务器程序2)运行Prinergy workshop客户端软件3)新建客户工作组4)在建成的客户工作组中新建一项任务，并进入任务管理窗口5)在任务管理窗口左上方的操作圆轮上选择1-up Artwork项6) 导入PS文件文件会出现在Input Files窗口中.7) 设置精化参数，并对当前文件进行精化处理精化处理的结果是Prinergy流程规范的PDF文档格式，并且每个页面以单页面PDF 文档形式分存，出现在1-up artwork窗口中的unassigned标记下。
8)在任务管理窗口左上方的操作圆轮上选择Step and Repeats项调入Preps制作的PJTF模版文件。
顺畅的流程软件会直接启动拼大版软件功能进行模版的制作和相关的操作。
Prinergy也具备直接调用拼大版软件的接口。
但是，在当前使用的Prinergy2.1版本中只为Heidelberg Signastation被留存了十分顺畅的接口程序，因此实验室现有拼大版软件Pandora 和Preps还不能很顺畅地被直接开启使用，所以拼大版模版会要求在流程之外事先制作完成。
导入的PJTF模版文件则会出现layout Plans窗口,然后使用鼠标选中需要拼大版的页面文件，拖放到Layout Plans窗口中。
则在1-up artwork窗口中Assigned标记下,指示被分配完成的页面内容。
9)在任务管理窗口左上方的操作圆轮上选择Separation项a. 设置RIP参数因为没有Prienrgy直接支持的激光照排设备或CTP设备。
所以，为了保证处理后的文件能够在当前的科雷照排机上输出，我们可以要求RIP后的栅格化文件保存为二值TIFF格式。
