实验3 数码管显示实验

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

数码管动态显示实验报告1.实验目的：本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。

2.实验原理：数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。

本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。

3.实验器材：-STC89C52单片机-共阴极数码管-电阻-面包板及连接线-电源4.实验步骤：步骤1：连接电路将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。

连接电路后，确认连接无误。

步骤2：编写程序使用C语言编写程序，实现数码管的动态显示。

可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。

步骤4：实验观察与分析观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。

5.实验结果与分析：经过实验，我们成功实现了数码管的动态显示。

通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。

调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。

数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。

此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。

6.实验总结：通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。

同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。

在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。

实验三：七段数码管显示译码一、实验目的：1 设计并实现一个7段数码管控制接口，要求：在输入四位数据为0~15时，数码管显示0~F；2设计并实现一个两位7段数码管控制接口，实现输入八位二进制，结果由两位7段数码管显示功能。

3 熟悉ISE9.1软件中电路的设计仿真及综合实现方法；4 熟悉下载方法及实验系统调试方法。

二、实验原理七段数码管显示译码程序LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY hex2led ISPORT(hex : IN STD_LOGIC_VECTOR(3 downto 0);ledout : OUT STD_LOGIC_VECTOR(6 downto 0));END hex2led;ARCHITECTURE rtl OF hex2led ISSIGNAL led :STD_LOGIC_VECTOR(6 downto 0);BEGINledout<= NOT led;WITH hex SELECTled<="1111001" when "0001","0100100" when "0010","0110000" when "0011","0011001" when "0100","0010010" when "0101","0000010" when "0110","1111000" when "0111","0000000" when "1000","0010000" when "1001","0001000" when "1010","0000011" when "1011","1000110" when "1100","0100001" when "1101","0000110" when "1110","0001110" when "1111","1000000" when others;END rtl;三、实验处理激励代码：tb : PROCESSBEGINhex<="0000";wait for 50 ns;for i in 0 to 15 loophex<=hex+1;wait for 50 ns;end loop;功能仿真图时序仿真图（图中黄线可以看出延时）延时报告：Data Sheet report:All values displayed in nanoseconds (ns) Pad to PadSource Pad |Destination Pad| Delay | hex<0> |ledout<0> | 5.963| hex<0> |ledout<1> | 5.963| hex<0> |ledout<2> | 5.963| hex<0> |ledout<3> | 5.958| hex<0> |ledout<4> | 5.963| hex<0> |ledout<5> | 5.958| hex<0> |ledout<6> | 5.958| hex<1> |ledout<0> | 5.963| hex<1> |ledout<1> | 5.963| hex<1> |ledout<2> | 5.963| hex<1> |ledout<3> | 5.958| hex<1> |ledout<4> | 5.963| hex<1> |ledout<5> | 5.958| hex<1> |ledout<6> | 5.958| hex<2> |ledout<0> | 5.963| hex<2> |ledout<1> | 5.963| hex<2> |ledout<2> | 5.963| hex<2> |ledout<3> | 5.958| hex<2> |ledout<4> | 5.963| hex<2> |ledout<5> | 5.958| hex<2> |ledout<6> | 5.958| hex<3> |ledout<0> | 5.963| hex<3> |ledout<1> | 5.963| hex<3> |ledout<2> | 5.963| hex<3> |ledout<3> | 5.958| hex<3> |ledout<4> | 5.963| hex<3> |ledout<5> | 5.958| hex<3> |ledout<6> | 5.958| ---------------+---------------+---------+可编程器件、拨码开关、与发光二极管关系#PACE: Start of PACE I/O Pin AssignmentsNET "hex<0>" LOC = "N17" ;NET "hex<1>" LOC = "H18" ;NET "hex<2>" LOC = "L14" ;NET "hex<3>" LOC = "L13" ;NET "ledout<0>" LOC = "B4" ;NET "ledout<1>" LOC = "A4" ;NET "ledout<2>" LOC = "D5" ;拨码开关状态数码管显示D1D2D3D4下下下下0下下下上1下下上下2下下上上3下上下下4下上下上5下上上下6下上上上7上下下下8上下下上9上下上下A 上下上上B 上上下下C 上上下上D 上上上下E 上上上上FNET "ledout<3>" LOC = "C5" ;NET "ledout<4>" LOC = "A6" ;NET "ledout<5>" LOC = "B6" ;NET "ledout<6>" LOC = "E7" ;设计表格记录实验结果，并分析其结果的正确性。

实验一基础实验（数码管显示）一、实验内容使用MCS-51汇编语言编写程序，完成如下功能：1. 使用三个数码管显示十进制数值（001~999，可任意设置）；2. 每隔1秒，该数值自动减一，直到归零;3. 归零后的下一秒，显示一个新的十进制数值（001~999，可任意设置）；4. 每隔1秒，新数值继续自动减一，直到再次归零；5. 重新执行步骤1，循环往复。

6. 当开关S1按下时，暂停计数；S1松开时，恢复计数。

二、数码管显示原理如图所示，三段式数码管由三片74HC164级联控制三个数码管的显示，其中使用单片机P4.5作为模拟串口数据，使用P4.4模拟串口时钟，CLR端接高电平。

使用上一个74HC164的Q7作为下一个74HC164的输入端。

要想输出一个字形码，就需要从高位到低位依次向移位寄存器输出8个比特。

移位寄存器的数据线和时钟线分别接到单片机的P4.5和P4.4管脚，可以使用MCS-51里面的位操作指令进行输出。

连续输出3个字形，24个bit之后，欲显示的字形将稳定地显示在数码管上，程序可以转而执行其他工作。

三、实验流程图1.主程序流程图开始初始化定义计数器R6,R5,R4定义码表TAB 0-9根据R6偏移从TAB取数送到算术寄存器A中调用SHOW子程序根据R5偏移从TAB取数送入算术寄存器A中调用SHOW子程序根据R4偏移从TAB取数送入算术寄存器A中调用SHOW子程序调用延时子程序S1按下？是循环延时否R6减一即个位减一R6为-1？是R5减一即十位减一重新初始化R6否R5为-1？否是R4减一即百位减一重新初始化R5R4为-1？重新初始化R4否2.显示子程序SHOW 流程图3.延时子程序DELAY 流程图子程序SHOW 开始R0初始化计数时钟置0右移AC 标志位送入DATA时钟置1，上跳R0=0？是RET否子程序DELAY 开始RI 初始化为80R3减一R3为0？是R2减一R2为0？是R1减一是R1为0？否R2初始化为200R3初始化为250否否是四、程序源代码 0000H2.LJMP START 0050H4.START:5.P4 EQU 0C0H6.P4SW EQU 0BBH7.CLK EQU P4.48.DAT EQU P4.59.SW EQU P3.610.MOV P4SW, #70H11.LP:12. MOV R6, #913. MOV R5, #914. MOV R4, #915.LOOP:16. MOV DPTR, #TAB17. MOV A,R618. MOV DPTR,#TAB19. MOVC A,@A+DPTR20. LCALL SHOW21.22. MOV A,R523. MOV DPTR,#TAB24. MOVC A,@A+DPTR25. LCALL SHOW26.27. MOV A,R428. MOV DPTR,#TAB29. MOVC A,@A+DPTR30. LCALL SHOW31. LCALL DELAY32.33.PAUSE:34. NOP35. JNB SW,PAUSE36. DEC R637. CJNE R6,#-1,LOOP38.39. DEC R540. MOV R6,#941. CJNE R5,#-1,LOOP42. DEC R443. MOV R5,#944. CJNE R4,#-1,LOOP45. MOV R4,#946. LJMP LOOP47.48.SHOW:49. MOV R0,#850.SLP:51. CLR CLK52. RLC A53. MOV DAT,C54. SETB CLK55. DJNZ R0,SLP56. RET57.58.DELAY:59. MOV R1,#8060.SD:61. MOV R2,#20062.SD1:63. MOV R3,#25064.SD2:65. DJNZ R3,SD266. DJNZ R2,SD167. DJNZ R1,SD68.RET69.70.TAB:71. DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H72.73.74.END75.TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H五、思考题1.MCS51中有哪些可存取的单元，存取方式如何？它们之间的区别和联系有哪些？答：MCS51单片机中，包含程序存储器ROM、数据存储器RAM和特殊功能寄存器（SFRs），其中数据存储器还包含内部RAM,内部扩展RAM和片外RAM。

FPGA实验三七段数码管静态与动态显示实验报告实验目的：通过FPGA实现七段数码管的静态与动态显示，在FPGA上可实现对任意数字的显示和计数功能。

实验原理：七段数码管是一种能够显示数字的晶体管数字显示器件，它由七个LED数码管组成，每个数码管分别由a、b、c、d、e、f、g七个LED组成。

通过控制每个LED的亮灭情况，可以对任意数字进行显示。

七段数码管的静态显示是指每个数字的显示都是固定的，而动态显示则是通过快速地刷新七段数码管的显示，使得数字像是在变化。

在FPGA 中，可以通过时钟信号和计数器实现刷新，从而实现数字的动态显示。

实验过程：首先，将FPGA和七段数码管连接，在FPGA上选择适当的引脚连接到a、b、c、d、e、f、g七个数码管。

在FPGA中创建工程，并添加适当的引脚约束，以实现与七段数码管的连接。

然后，根据需要选择静态或动态显示。

静态显示：静态显示的原理是通过直接控制每个LED的亮灭情况，使得每个数字都可以被显示出来。

首先，需要定义每个数字对应的LED的状态（亮灭），例如数字0对应的LED状态可能为（1，1，1，1，1，1，0）等。

然后，通过FPGA的逻辑电路实现对应数字的显示。

动态显示：动态显示的原理是通过快速地刷新显示，使得数字在若干个数码管中切换，从而造成数字变化的视觉效果。

这里需要使用时钟信号和计数器来控制刷新。

首先，需要设计一个计数器，它的计数范围应该与显示数字的个数相同。

然后，通过时钟信号让计数器开始计数，并根据计数器的值选择对应的数字显示在七段数码管上。

通过控制计数器的计数速度和刷新频率，可以实现数字的动态显示。

实验结果：经过实验，我们成功地实现了七段数码管的静态显示和动态显示。

在静态显示中，我们可以通过FPGA的逻辑电路对七段数码管的每个LED进行控制，从而实现任意数字的显示。

在动态显示中，我们通过时钟信号和计数器实现了刷新功能，使得数字在七段数码管中快速地切换，从而呈现出动态的显示效果。

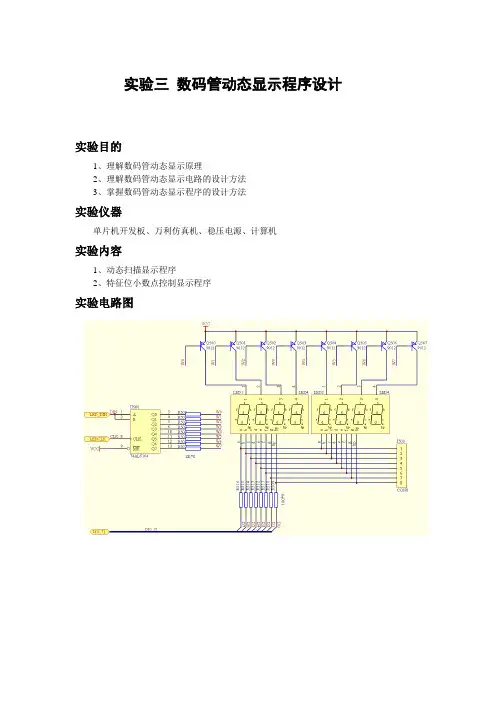

实验三数码管动态显示程序设计实验目的1、理解数码管动态显示原理2、理解数码管动态显示电路的设计方法3、掌握数码管动态显示程序的设计方法实验仪器单片机开发板、万利仿真机、稳压电源、计算机实验内容1、动态扫描显示程序2、特征位小数点控制显示程序实验电路图实验步骤及调试信息1、新建实验项目2、输入实验程序并补充完整;------------------------------------------------------;数码管动态显示程序;包含小数点显示;位选码输出有两种方式：; DispSelection1: 一次一位; DispSelection2: 一次一字节;; 2009-08-20;-------------------------------------------------------LEDCLK bit P3.4LEDDIN bit P2.3LEDDATA data P0dseg at 30hdispbuf: ds 8 ;显示缓冲区8字节disppoint: ds 1 ;小数点控制数据maincode SEGMENT CODECSEG at 0LJMP StartRSEG maincodeStart: CLR E Amov sp,#0c0hmov dispbuf ,#08hmov dispbuf+1, #04hmov dispbuf+2, #00hmov dispbuf+3, #08hmov dispbuf+4, #02hmov dispbuf+5, #00hmov dispbuf+6, #02hmov dispbuf+7, #07hmov disppoint,#02h ;第2位小数点亮LCALL dispSJMP $-3;------------------------------------------------------;数码管动态显示程序;包含小数点显示;位选码输出有两种方式：; DispSelection1: 一次一位; DispSelection2: 一次一字节;; 2009-08-20;-------------------------------------------------------Disp: MOV R7,#8MOV R0,#dispbufCLR LEDCLKSETB L EDDINDisp1: MOV A,@R0MOV DPTR,#DispTabMOVC A,@A+DPTRcpl a; LCALL Dispdot ;显示小数点程序MOV LEDDA TA,A ;在输出之前加入显示小数点程序LCALL DispSelection1 ;输出位选择信号，DispSelection2是第二种; lcall dispsel3LCALL Delay1msmov p2,#0ffhINC R0DJNZ R7,Disp1mov p2,#0ffhRET;-------------------------------------------------;位选码以一次一位方式输出;-------------------------------------------------dispsel3:mov dptr,#DispSTabmov a,r7movc a,@a+dptrcpl a; swap amov p2,aretDispSelection1:CJNE R7,#8,DispSelection11CLR L EDDINDispSelection11:SETB LEDCLKNOPCLR L EDCLKSETB LEDDINRET;-------------------------------------------------;位选码以一次一字节方式输出;-------------------------------------------------DispSelection2:MOV B,#8MOV DPTR,#DispSTabMOV A,R7MOVC A,@A+DPTRCPL ADispSelection21:RLC AMOV LEDDIN,CSETB LEDCLKNOPCLR L EDCLKDJNZ B,DispSelection21RETDispSTab: DB 00H,80H,20H,40H,10H,08H,04H,02H,01H;位选码数据表dispa equ 80h ;数码管各段数据定义dispb equ 40hdispc equ 20hdispd equ 10hdispe equ 08hdispf equ 04hdispg equ 02hdisph equ 01hdisp8 equ 0ffh-disphDispTab: db disp8-dispg,dispb+dispc,dispa+dispb+dispg+dispd+dispe ;0,1,2 db disp8-dispe-dispf,disp8-dispa-dispd-dispe,disp8-dispb-dispe;3,4,5db disp8-dispb,dispa+dispb+dispc,disp8,disp8-dispe ;6,7,8,9db disp8-dispd,disp8-dispa-dispb,disp8-dispb-dispc-dispg ;a,b,cdb disp8-dispa-dispf,disp8-dispb-dispc,disp8-dispb-dispc-dispd;d,e,fdb disp8-dispb-dispc,0ffh,00h,dispg ;H,全亮,全暗,-;--------------------------------------------------------------------;特征位小数点控制显示程序;把小数点显示程序加到显示码输出之前;输入:A : 显示译码值; R7：当前正在显示的LED编号;输出:无;--------------------------------------------------------------------Dispdot:MOV B,AMOV A,R7MOV DPTR,#DispSTabMOVC A,@A+DPTRANL A,disppointSETB C ;本行及以下4行可改成MOV C,PJZ Dispdot1CLR C;点亮小数点Dispdot1:CPL C ;本行根据情况增减MOV A,BCPL AMOV ACC.7,C ;小数点由D7控制; MOV LEDDA TA,A ;本行可以删除RETDelayNms:LCALL Delay1msDJNZ R7, $-3RETDelay1ms:PUSH 07MOV R7,#250 ;1msNOPNOPDJNZ R7, $-2POP 07RETEND3、编译下载实验程序，并修改错误（按附录说明）4、全速运行程序，查看实验现象。

广州大学学生实验报告开课学院及实验室：工程北529 2015年 5 月28 日学院机械与电气工程年级、专业、班姓名学号实验课程名称电气控制与可编程控制器成绩实验项目名称实验三 LED数码显示控制指导老师一、实验目的熟练掌握移位寄存器位SHRB ，能够灵活的运用二、实验说明移位寄存器位（SHRB）指令将DATA数值移入移位寄存器。

S_BIT指定移位寄存器的最低位。

N指定移位寄存器的长度和移位方向（移位加 = N，移位减 = -N）。

SHRB指令移出的每个位被放置在溢出内存位（SM1.1）中。

该指令由最低位（S_BIT）和由长度（N）指定的位数定义。

三、实验面板图四、实验内容1、设计一个照明灯的控制程序。

当按下接在I0.0上的照明灯按钮，可发光30s。

如果在这段时间内又有人按下按钮，则时间间隔从头开始。

这样可确保在最后一次按下按钮后，灯光可维持30s的照明。

2、设计程序，用SEG指令，循环显示0～F字符。

3、设计程序，用一个按钮控制两盏灯：按一次，第一盏亮，按二次，第二盏亮，按三次，两盏全亮，按四次，两盏全灭，按五次，两盏全亮，按六次，只有第二盏亮，按七次，只有第一盏亮，按八次，两盏全灭，完成一次工作循环。

五、实验过程原始记录（程序、数据、图表、计算等）思考题梯形图1：思考题2梯形图：思考题3梯形图：六、实验结果及分析1、思考题1中当每按下一次按钮，Q0.0接通并自锁。

同时T37定时器复位，经过30S后T37置位，其常闭触点断开，Q0.0断开，灯熄灭。

2、思考题2中输入I0.0，I0.1分别控制开关和手动清零计数器。

本题通过在SEG指令的输入端输入数字0~15，将输出端接到数码管中实现循环显示0~F。

由于SEG指令的输入端只能是字节类型，而计数器的输出是字类型，需要用I_B转换指令，将C0（字类型）转化为MB0（字节类型）。

当C0当前为16时，计数器复位，当前值清零。

从而实现循环显示。

计数器的预设值应为16而不是15，因16的时候计数器当前值C0马上变为0，而如果设15则在15的时候C0当前值变为0，就会导致显示不出F字符。

数码管显示实验实验报告一、实验目的本次数码管显示实验的主要目的是深入了解数码管的工作原理和显示控制方式，通过实际操作掌握数码管与微控制器的接口技术，并能够编写相应的程序实现各种数字和字符的显示。

二、实验原理数码管是一种由多个发光二极管组成的显示器件，常见的有共阴数码管和共阳数码管两种类型。

共阴数码管是将所有发光二极管的阴极连接在一起，当阳极接高电平时，相应的二极管发光；共阳数码管则是将所有发光二极管的阳极连接在一起，当阴极接低电平时，相应的二极管发光。

在控制数码管显示时，通常采用动态扫描的方式，即依次快速地给每个数码管的段选端送入相应的字形码，同时使位选端选通对应的数码管，利用人眼的视觉暂留效应，使人看起来好像所有数码管同时在显示。

三、实验设备与材料1、实验开发板2、数码管模块3、杜邦线若干4、电脑5、编程软件四、实验步骤1、硬件连接将数码管模块与实验开发板进行连接，确定好段选和位选引脚的连接。

检查连接是否牢固，确保电路无短路或断路现象。

2、软件编程打开编程软件，选择相应的开发板型号和编程语言。

定义数码管的段选和位选引脚。

编写控制程序，实现数字 0 到 9 的循环显示。

3、编译与下载对编写好的程序进行编译，检查是否有语法错误。

将编译成功的程序下载到实验开发板上。

4、观察实验现象接通实验开发板的电源，观察数码管的显示情况。

检查显示的数字是否正确，显示的亮度和稳定性是否符合要求。

五、实验结果与分析1、实验结果数码管能够正常显示数字 0 到 9，并且能够按照设定的频率循环显示。

显示的数字清晰、稳定，没有出现闪烁或模糊的现象。

2、结果分析程序编写正确，能够准确地控制数码管的段选和位选信号，实现数字的显示。

动态扫描的频率设置合理，既保证了显示的稳定性，又不会出现明显的闪烁。

六、实验中遇到的问题及解决方法1、问题数码管显示出现闪烁现象。

解决方法调整动态扫描的频率，增加扫描的速度，减少每个数码管的点亮时间，从而减轻闪烁现象。

数码管显示实验报告数码管显示实验报告引言：数码管是一种常见的数字显示设备，广泛应用于各种计数、计时和显示系统中。

本实验旨在通过实际操作，了解数码管的工作原理和使用方法，并探索其在电子领域中的应用。

实验原理：数码管是由多个发光二极管组成的，每个发光二极管代表一个数字或字母。

通过控制发光二极管的亮灭来显示不同的字符。

数码管通常分为共阳极和共阴极两种类型，其差别在于亮灭控制信号的电平极性。

实验步骤：1. 准备实验材料：数码管、电路连接线、电阻、开关、电源等。

2. 按照电路图连接电路：将数码管的引脚与其他元件连接，确保电路正确无误。

3. 接通电源，观察数码管的显示效果：根据电路连接的不同，数码管将显示不同的数字或字母。

4. 通过改变电路中的元件参数，如电阻的阻值、开关的状态等，观察数码管的显示变化：可以发现数码管的亮度、显示内容等会随之改变。

实验结果与分析：经过实验，我们发现数码管的显示效果与电路连接方式、元件参数等因素密切相关。

当数码管为共阳极时，需要给对应的引脚施加高电平信号才能使其亮起；而当数码管为共阴极时，则需要给对应的引脚施加低电平信号才能使其亮起。

此外，数码管的亮度也与电阻的阻值有关。

通过改变电阻的阻值，我们可以调节数码管的亮度，使其适应不同的环境要求。

数码管还可以通过组合显示不同的字符。

例如，通过同时点亮数码管的多个发光二极管，我们可以显示出数字、字母、符号等。

这为数码管的应用提供了更多的可能性。

应用领域：数码管广泛应用于各个领域，如计时器、计数器、温度显示器、电子钟等。

在计算机硬件中，数码管也常用于显示硬盘容量、CPU温度等信息。

结论：通过本次实验，我们深入了解了数码管的工作原理和使用方法，并通过实际操作探索了其在电子领域中的应用。

数码管作为一种常见的数字显示设备，具有简单、可靠、易于控制等优点，在现代电子技术中扮演着重要的角色。

通过进一步的研究和应用，我们可以更好地利用数码管的特性，推动电子技术的发展。

数码管的动态显示实验报告数码管的动态显示实验报告一、引言数码管是一种常见的数字显示器件，广泛应用于计算机、电子仪器和仪表等领域。

本实验旨在通过动态显示的方式，展示数码管的工作原理和应用。

二、实验目的1. 了解数码管的基本结构和工作原理；2. 学习使用单片机控制数码管进行动态显示；3. 掌握数码管的编码方式和显示原理。

三、实验器材和原理1. 实验器材：数码管、Arduino开发板、面包板、杜邦线等；2. 实验原理：数码管是由多个发光二极管组成的，每个发光二极管可以通过控制其阳极和阴极来实现亮灭。

通过快速切换不同的发光二极管，可以实现数码管的动态显示。

四、实验步骤1. 连接电路：将数码管的阳极和阴极分别连接到Arduino开发板的数字输出引脚和地线上；2. 编写程序：使用Arduino开发环境，编写程序控制数码管的动态显示；3. 上传程序：将编写好的程序上传到Arduino开发板；4. 运行实验：观察数码管的动态显示效果。

五、实验结果和分析经过实验，我们成功实现了数码管的动态显示。

通过控制不同的数字和显示时间间隔，我们可以展示各种数字、字母、符号等。

数码管的动态显示效果生动鲜明，能够吸引人的注意力。

六、实验心得通过本次实验，我深入了解了数码管的工作原理和应用。

数码管作为一种常见的显示器件，在现代电子领域扮演着重要的角色。

掌握数码管的编码方式和显示原理，对于今后的学习和工作都具有重要意义。

七、实验应用数码管广泛应用于各种计算机和电子设备中，如电子钟、电子秤、数字仪表等。

其动态显示效果可以提高用户体验，增加信息传递效果。

同时，数码管的低功耗、易控制等特点也使其成为电子产品中不可或缺的一部分。

八、实验展望数码管作为一种显示器件，随着科技的发展，其在分辨率、显示效果、节能等方面还有很大的发展空间。

未来，我们可以期待更加智能化、高清晰度的数码管产品的出现，为人们的生活和工作带来更多的便利和乐趣。

九、结论通过本次实验，我们深入了解了数码管的动态显示原理和应用。

第1篇一、实验背景数码管是一种常用的显示器件，它可以将数字、字母或其他符号显示出来。

数码管广泛应用于各种电子设备中，如计算器、电子钟、电子秤等。

本实验旨在通过实践操作，让学生了解数码管的工作原理，掌握数码管的驱动方法，以及数码管在电子系统中的应用。

二、实验原理1. 数码管类型数码管分为两种类型：七段数码管和液晶数码管。

本实验主要介绍七段数码管。

七段数码管由七个发光二极管（LED）组成，分别代表七个笔画。

当七个LED中的某个或某几个LED点亮时，就可以显示出相应的数字或符号。

根据发光二极管的连接方式，七段数码管可分为共阳极和共阴极两种类型。

2. 数码管驱动方式（1）静态驱动静态驱动是指每个数码管独立驱动，每个数码管都连接到单片机的I/O端口。

这种方式下，数码管显示的数字或符号不会闪烁，但需要较多的I/O端口资源。

（2）动态驱动动态驱动是指多个数码管共用一组I/O端口，通过控制每个数码管的扫描时间来实现动态显示。

这种方式可以节省I/O端口资源，但显示的数字或符号会有闪烁现象。

3. 数码管显示原理（1）共阳极数码管共阳极数码管的特点是七个LED的阳极连接在一起，形成公共阳极。

当要显示数字时，将对应的LED阴极接地，其他LED阴极接高电平，即可显示出相应的数字。

（2）共阴极数码管共阴极数码管的特点是七个LED的阴极连接在一起，形成公共阴极。

当要显示数字时，将对应的LED阳极接地，其他LED阳极接高电平，即可显示出相应的数字。

4. 数码管驱动电路（1）BCD码译码驱动器BCD码译码驱动器是一种将BCD码转换为七段数码管所需段码的电路。

常用的BCD码译码驱动器有CD4511、CD4518等。

（2）74HC595移位寄存器74HC595是一种8位串行输入、并行输出的移位寄存器，常用于数码管的动态驱动。

它可以将单片机输出的串行信号转换为并行信号，驱动数码管显示。

三、实验目的1. 了解数码管的工作原理和驱动方式。

实验三定时器和中断实验一、实验目的1、学习51单片机内部定时器的使用方法。

2、掌握中断处理程序的方法。

3、掌握数码管与单片机的连接方法和简单显示编程方法。

4、学习和理解数码管动态扫描的工作原理。

二、实验内容1、使用定时器T0，定时1秒，控制P1口发光管循环点亮。

2、使用定时器T0，定时1秒，控制1个数码管循环显示数字0~9，每秒钟数字加一。

3、使用软件定时1秒，控制2个数码管循环显示秒数0~59，每秒钟数字加一。

4、使用定时器T0，定时1秒，控制2个数码管循环显示秒数0~59，每秒钟数字加一。

三、实验电路图四、实验说明1、数码管的基本概念（1）段码数码管中的每一段相当于一个发光二极管，8段数码管则具有8个发光二极管。

本次实验使用的是共阴数码管，公共端是1、6，公共端置0，则某段选线置1相应的段就亮。

公共端1控制左面的数码管；公共端6控制右面的数码管。

正面看数码管的引脚、段选线和数据线的对应关系为：图1 数码管封装图图2 数据线与数码管管脚连接关系段码是指在数码管显示某一数字或字符时，在数码管各段所对应的引脚上所加的高低电平按顺序排列所组成的一个数字，它与数码管的类型（共阴、共阳）（2）位码位码也叫位选，用于选中某一位数码管。

在实验图中要使第一个数码管显示数据，应在公共端1上加低电平，即使P2.7口为0，而公共端6上加高电平，即使P2.6口为1。

位码与段码一样和硬件连接有关。

（3）拉电流与灌电流单片机的I/O 口与其他电路连接时，I/O 电流的流向有两种情况：一种是当该I/O 口为高电平时，电流从单片机往外流，称作拉电流；另一种是该I/O 口为低电平时，电流往单片机内流，称为灌电流。

一般I/O 的灌电流负载能力远大于拉电流负载能力，对于一般的51 单片机而言，拉电流最大4mA，灌电流为20mA。

一般在数码管显示电路中采用灌电流方式（用共阳数码管），可以得到更高的亮度。

本实验电路中采用拉电流方式（用共阴数码管）。

数码管动态显示实验报告数码管动态显示实验报告一、引言数码管是一种常见的电子显示器件，广泛应用于各种仪器仪表、计时器、计算器等电子设备中。

数码管动态显示实验是电子技术实验中的一项基础实验，通过控制数码管的亮灭状态，可以实现数字的显示。

本实验旨在通过实际操作，加深对数码管工作原理的理解，并掌握数码管的动态显示方法。

二、实验原理数码管是由多个发光二极管（LED）组成的，每个发光二极管代表一个数字或字符。

通过对发光二极管的亮灭状态进行控制，可以显示不同的数字或字符。

数码管一般采用共阳极或共阴极的方式接线，共阳极的数码管的阳极连接在一起，而共阴极的数码管的阴极连接在一起。

在动态显示实验中，采用的是共阳极数码管。

数码管的亮灭状态是通过控制数码管的阳极与地之间的电压差来实现的。

当某个数码管需要亮时，将其对应的阳极与地连接，电流通过发光二极管，使其发光。

当某个数码管需要灭时，将其对应的阳极与电源正极连接，断开与地的连接，发光二极管不通电，不发光。

三、实验步骤1. 准备实验所需材料：共阳极数码管、面包板、电阻、导线等。

2. 将数码管与面包板连接，确保连接正确，数码管的阳极连接到面包板的相应引脚。

3. 连接电路：将电源正极与数码管的共阳极连接，电源负极与面包板的地引脚连接。

4. 编写程序：根据控制数码管显示数字的逻辑，编写相应的程序。

5. 将程序下载到单片机中，通过单片机控制数码管的亮灭状态。

四、实验结果经过实验，我们成功实现了数码管的动态显示。

在程序的控制下，数码管可以显示不同的数字或字符，实现了数字的动态变化。

通过调整程序中的参数，可以实现不同的显示效果，如闪烁、滚动、循环等。

五、实验总结本次实验通过实际操作，加深了对数码管工作原理的理解。

通过编写程序，我们掌握了控制数码管动态显示的方法。

在实验过程中，我们遇到了一些问题，如数码管显示不正常、程序错误等，但通过仔细检查和调试，最终解决了这些问题。

通过这次实验，我们不仅学到了知识，还培养了动手实践和问题解决的能力。

一、实验目的1. 理解数码管的工作原理及驱动方式。

2. 掌握51单片机控制数码管显示的基本方法。

3. 学会使用动态扫描显示技术实现多位数码管的显示。

4. 提高编程能力和实践操作能力。

二、实验原理数码管是一种常用的显示器件，它由多个发光二极管（LED）组成，可以显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

本实验使用的是共阳极数码管。

51单片机控制数码管显示的基本原理是：通过单片机的I/O口输出高低电平信号，控制数码管的各个段（a-g）的亮灭，从而显示相应的数字或符号。

动态扫描显示技术是将多个数码管连接到单片机的I/O口，通过快速切换各个数码管的显示状态，实现多位数码管的显示。

三、实验器材1. 51单片机实验板2. 共阳极数码管3. 电阻、电容等元件4. 仿真软件（如Proteus）5. 编译器（如Keil）四、实验步骤1. 搭建电路：按照实验原理图连接51单片机、数码管和电阻等元件。

2. 编写程序：使用Keil软件编写控制数码管显示的程序。

程序主要包括以下部分：a. 初始化：设置单片机的工作状态，配置I/O口等。

b. 显示函数：根据需要显示的数字或符号，控制数码管的各个段亮灭。

c. 动态扫描函数：实现多位数码管的动态显示。

3. 编译程序：将编写好的程序编译成机器码。

4. 仿真测试：使用Proteus软件对程序进行仿真测试，观察数码管的显示效果。

5. 实验验证：将程序烧录到51单片机实验板上，进行实际测试。

五、实验结果与分析1. 实验结果：通过仿真测试和实际测试，数码管能够正确显示0-9的数字。

2. 结果分析：实验结果表明，51单片机可以成功地控制数码管显示数字。

动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

六、实验总结1. 通过本次实验，我们掌握了51单片机控制数码管显示的基本方法，提高了编程能力和实践操作能力。

2. 动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

一、实验目的本次实训的主要目的是让学生通过实际操作，掌握数码管的基本原理、连接方式、驱动方法以及编程技巧，能够利用数码管实现数字的显示。

通过本次实训，学生将能够：1. 理解数码管的工作原理和分类。

2. 掌握数码管的驱动电路和连接方法。

3. 学会使用编程语言控制数码管显示数字。

4. 培养动手能力和解决问题的能力。

二、实验原理数码管是一种常用的显示器件，用于显示数字、字母或其他符号。

根据发光段数的不同，数码管可以分为七段数码管和十六段数码管。

七段数码管由七个发光段组成，可以显示0-9的数字和部分字母；十六段数码管由十六个发光段组成，可以显示更多的字符。

数码管的显示原理是：通过控制各个发光段的亮与灭，来组成不同的字符。

在七段数码管中，通常将七个发光段分别命名为a、b、c、d、e、f、g，其中g段为小数点。

当某个发光段接收到高电平时，该段发光；当接收到低电平时，该段不发光。

数码管的驱动方法主要有以下几种：1. 静态驱动：每个数码管都连接到独立的驱动器上，优点是显示稳定，但需要较多的引脚和布线通道。

2. 动态驱动：多个数码管共用一组驱动器，通过轮流点亮各个数码管，实现多位数码管的显示。

优点是引脚和布线通道较少，但显示效果不如静态驱动。

三、实验器材1. 数码管（七段或十六段）2. 驱动芯片（如74HC595）3. 电阻、电容等电子元件4. 开发板（如Arduino、51单片机等）5. 编程软件（如Arduino IDE、Keil等）四、实验步骤1. 数码管识别：观察数码管的引脚排列，确定各个发光段的连接方式。

2. 驱动电路搭建：根据数码管的类型和驱动方法，搭建相应的驱动电路。

例如，使用74HC595芯片作为驱动器，连接数码管和驱动芯片。

3. 编程控制：使用编程软件编写程序，控制数码管显示数字。

程序主要包括以下内容：- 初始化驱动器；- 设置数码管的显示模式（静态或动态）；- 根据需要显示的数字，计算并输出对应的段码；- 控制数码管显示。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。
