实验用打点计时器测量物体的速度和加速度

讲课种类打点计时器测速度和加快度1.掌握打点计时器的原理及其使用方法。

2.掌握对纸带上记录的原始数据进行办理的能力。

3.能利用打出的纸带测定某段时间内的均匀速度。

4.掌握在极短的时间内物体的刹时速度近似等于这段时间内的均匀速度这一教课目标近似方法。

并利用测出的速度 , 画出 v-t图象,经过图象来剖析物体的运动情况.5.掌握成立图像的一般规律 , 认识用图像研究物理问题的方法。

6.培育学生养成优秀的实验习惯和实验态度 ; 培育学生尊敬原始丈量数据这一脚踏实地的科学态度 .教课内容Ⅰ. 讲堂导考点剖析：(1)考察重点：利用打点计时器测出物体运动速度，获得v-t 图像，进而剖析物体运动状况。

(2)2016 高考考向前瞻：运动图像。

考察从图线斜率、面积、正负等判断物体的运动状况，并近而延长至对受力和功能关系的综合剖析。

Ⅱ. 同步讲一、重点纲要 :打点计时器1.仪器介绍打点计时器是一种使用沟通电源的计时仪器，它每隔0.02s 打一个点（因为电源频次是50Hz）。

纸带上的点表示了相应运动物体在不一样时刻的地点，研究纸带上所打点的间隔，就能够认识物体运动的状况。

2.分类（1）电磁打点计时器图示是电磁打点计时器的结构图，图中标出了几个主要零件的代号及名称。

当给电磁打点计时器通电后，线圈产生磁场，放在线圈中的振片被磁化，因为线圈通的是交变电流，电流方向不断变化，振片就会因频频地遇到向上、向下的吸引而不断地振动起来．当交变电流的频次是 50 Hz 时，电磁打点计时器的振针每0.02 s打下一个点。

（2）电火花计时器图示是电火花计时器的结构图．图中标出了几个主要零件的代号，它们的名称见图。

电火花计时器是利用火花放电使墨粉在纸带上打出墨点而显示出点迹的计时仪器. 当电源的频次是 50Hz 时, 它的脉冲放电周期也是0.02s ，即每隔 0.02s打下一个点。

[试一试]1.打点计时器能使用直流电源吗为何答：不可以。

因为直流电没法改变电流方向，沟通电能够使针或许火花塞放电打点假定沟通电源的频次不是50Hz，而是 60 Hz，打点计时器仍是每隔0.02 s 打一个点吗这时它将每隔多长时间打下一个点答：不是。

高一物理打点计时器实验步骤
高一物理实验中的打点计时器实验是一个常见的实验项目，用于测量物体的运动速度和加速度。

以下是该实验的一般步骤：
1. 实验材料准备，准备一台打点计时器、一根直线轨道、一个小推车、一台计时器、一根细线、一块纸片等。

2. 实验装置搭建，将直线轨道固定在水平桌面上，确保轨道平整且无摩擦。

将打点计时器安装在轨道上方，使其能够记录小推车的运动情况。

3. 实验参数测量，测量小推车的质量、轨道的长度和倾角等参数，并记录下来。

4. 实验数据记录，在纸片上标记出等距的标记点，用细线将纸片系在小推车上，使得纸片随着小推车的运动而拉出。

启动打点计时器和计时器，推动小推车使其沿轨道运动，打点计时器将记录下小推车通过每个标记点的时间。

5. 数据处理与分析，根据打点计时器记录的时间数据，计算出
小推车的速度和加速度，并绘制出小推车的运动图像，观察其运动规律。

6. 实验结论，根据实验数据和分析结果，得出关于小推车运动规律的结论，比如速度随时间的变化规律、加速度的大小等。

以上是高一物理打点计时器实验的一般步骤，通过这个实验，学生可以深入理解运动学相关知识，并掌握实验操作和数据处理的能力。

打点计时器、用打点计时器测速度和加速度以及牛顿第二定律实验探究一，打点计时器打点计时器有电磁打点计时器和电火花计时器两种。

它们使用交流电源，电磁打点计时器由学生电源供电，工作电压6V以下，电火花计时器工作电压220v。

当电源频率是50H Z 时，它每隔0.02s打一个点。

当每5个点取一个计数点，或说每隔4个点取一个计数点时时间间隔为0.1s。

电火花计时器比电磁打点计时器阻力小。

二，用打点计时器测速度因为匀变速直线运动在某段时间内的平均速度等于这段时间中点的瞬时速度，所以第n个相同时间T秒末的速度υn=（x n+x n+1）/2T如图第3个计数点的速度υ3=（x3+x4）/2T有时为了减小误差可用υ3=（x1+x2+x3+x4+x5+x6）/6T来计算三，测加速度加速度为a的匀加速直线运动，在连续相等的时间内的位移分别为x1、x2、x3····则Δx=x2—x1=x3—x2=······=aT2，a=Δx/ T2如图a=（X-X1）/ T2=（X3-X2）/ T2=（X4-X3）/ T2等等2有时为了减小误差a={（X2-X1）/ T2+（X3-X2）/ T2+（X4-X3）/ T2+（X5-X4）/ T2+（X6-X5）/ T2}=（X6-X1）/ 5T2或a={（X4+X5+X6）-(X1+X2+X3)}/9T2 (逐差法)四，牛顿第二定律实验1，器材，步骤、方法（1），小车放在木板上，后面固定一条纸带，纸带穿过打点计时器。

（2）用木块将木板的带有打点计时器的一端垫高，以补偿打点计时器对小车的阻力;调节木板的倾斜度，使小车不受牵引力时能拖动纸带沿木板匀速运动。

(3)用天平测出盘和重物的总质量，求出总重。

它近似于小车运动时所受的拉力。

（4），用刻度尺测出纸带上计数点之间的距离，求出小车运动的加速度。

利用打点计时器测量匀变速直线运动的加速度(实验教案)一、介绍两种计时器、构造及原理及使用注意事项二、实验器材电火花计时器或电磁打点计时器，纸带,刻度尺,导线,电源，复写纸,小车三、实验步骤（1）把计时器固定在桌子上，检查墨粉纸盘是否已经正确的套在纸盘轴上,检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间。

(2）把计时器上的电源插头插在交流4V-—-6V电源插座上.(3）按下开关，用小车水平的拉动两条纸带,纸带上就打下一列小点。

（4）取下纸带，从能看得清的某个点开始，数一数纸带上共有多少个点。

如果共有n个点，点子的间隔数就为n-1个，用t=0。

02（n-1）s计算出纸带的运动时间t.（5）用刻度尺测量一下，打下这些点，纸带通过的距离s有多长。

（6）利用公式计算出纸带在这段时间内的平均速度。

把测量和计算的结果填入表1中.1（7）在纸带上找出连续的6个点,分别标上记号o、a、b、c、d、e。

用刻度尺测出两个相邻点间的距离s1、s2、s3、s4、s5（如图所示)把数据填入表2中。

根据这些数据,运用你学过的知识，判断纸带的运动是匀速运动还是变速运动，并把判断的结果和理由写清楚。

表2四、实验数据处理的方法1如果把这些平均速度看成各段时间中点时刻的瞬时速度，立即就可以看出，这辆小车每经过相等的时间(０．１ｓ）,速度变化相等。

小车做匀变速直线运动,其加速度大小为ａ＝＿＿＿＿＿＿＿＿＿＿＿＿2、也可以用所计算的速度值，描绘出速度图像，利用图像斜率计算加速度五、注意事项:(1）将打点计时器固定在桌子上，以免在拉纸带时晃动它,并要轻轻试拉纸带，应无明显阻滞现象，同时复写纸应该能随纸带的移动而移动。

必要时，可通过定位轴的前后移动来调节复写纸的位置。

（2）若纸带上出现双点或漏点现象，可通过适当调整振动片的长度予以纠正，若纸带上出现拖痕和点迹不清，应调整振针长度。

六、课后思考通过打点计时器得到的一条打点纸带上，如果点子的分布不均匀，那么,是点子密集的地方运动速度比较大,还是点子稀疏的地方运动速度比较大？。

测定匀变速直线运动的加速度－实验报告班级________ 姓名________时间_________一、实验目的1、掌握判断物体是否做匀变速直线运动的方法2、测定匀变速直线运动的加速度和计算打下某点时的瞬时速度。

二、实验原理1、由纸带判断物体做匀变速直线运动的方法：若x1、x2、x3、x4……为相邻计数点间的距离，若△x＝x2－x1＝x3 －x2＝……＝c(常数)，即连续相等的时间间隔内的位移差是恒量，则与纸带相连的物体的运动是匀变速直线运动。

2、利用某段时间里的平均速度等于该段时间中点的瞬时速度来计算打下某点时的瞬时速度.3、由纸带求物体加速度的方法：（1）根据Xm－Xn＝(m-n)aT2（T为相邻两计数点间的时间间隔），选取不同的m和n,求出几个a,再计算出其平均值即为物体运动的加速度。

（2）用V-t图像求物体的加速度：先根据时间中点的瞬时速度等于该段时间的平均速度求几个点的瞬时速度，然后做出V-t图像，图线的斜率就是物体运动的加速度。

***逐差法：物体做匀变速直线运动，加速度是a，在各个连续相等的时间T里的位移分别是X1、X2、X3……则有：△X=X2－X1=X3－X2=X4－X3=……=aT2.由上式还可得到 :X4－X1=（X4－X3）+（X3－X2）+（X2－X1）=3aT2同理有X5－X2=X6－X3=……=3aT2可见，测出各段位移X1、X2……即可求出a1、a2、a3……,再算出a1、a2、a3……的平均值，就是我们所要测定的匀变速直线运动的加速度。

三、实验器材四、实验步骤五、分析与处理实验数据1、.纸带采集2、实验数据记录3、计算加速度（用计算和V-T图像两种方法）和某点的瞬时速度六、实验误差分析。

高考物理实验1、打点计时器研究匀变速运动【一】实验练习使用打点计时器【实验目的】练习使用打点计时器；学习利用打在纸带上的点研究物体的运动。

【实验原理】电磁打点计时器是一种使用低压交流电源的仪器，它的工作电压为4～6V。

当频率f=50Hz时，每隔0.02s打一次点。

（电火花计时器使用220V交流电源）当运动物体拖着纸带运动时，打点计时器便在纸带上打出一系列点，这些点既记录了发生这些位移所用的时间，也记录了运动物体的位置。

这就给我们定量地研究物体的运动情况提供了方便和可能，计时器的构造如图。

(1)电磁打点计时器(如图) (2)电火花计时器(如图)【实验器材】电磁打点计时器、纸带、复写纸、导线、低压交流电源、刻度尺。

【实验步骤】(1)把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并且压在纸带上面；(2)在打点计时器的两个接线柱上分别接上导线，两根导线的另外一端分别接到低压交流电源(4～6v 的交流电)的两个接线柱上。

(3)打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。

(4)取下纸带，从能看得清的点数起，如果共有N个点，点的间隔数就为N-1个，这段纸带记录的时间：t=0.02s×(N-1)。

(5)用刻度尺测量位移：从开始计时的点起到最后一个点间的距离S。

(6)利用ν=s测量平均速度t(7)在纸带上打出连续的6个点，分别标上记号0，1，2，3，4，5。

相邻的两个点间的距离为S1，S2，S3，S4，S5，若S1=S2=S3=S4=S5，则拉动纸带做匀速直线运动，若不相等则做变速直线运动。

【注意事项】①电磁打点计时器使用的电源是4～6v交流电源；电火花计时器电源220V交流电源；②先接通电源，后释放纸带；③区分直接打的点与计数点。

实验一、研究匀变速直线运动【实验目的】1.掌握应用纸带数据判断物体是否做匀变速直线运动的方法。

2.应用纸带的数据测定匀变速直线运动的瞬时速度、加速度。

高一物理打点计时器公式打点计时器是物理实验中常用的一种仪器，用于测量物体运动的时间。

在高一物理学习中，我们常常会遇到打点计时器的使用，因此了解打点计时器的原理和相关公式是非常重要的。

打点计时器的工作原理是通过红外线传感器来检测物体通过的时间间隔。

当物体经过红外线传感器时，会遮挡住红外线，从而使传感器感应到光的变化。

打点计时器会记录下物体通过传感器的时间，从而得出物体的速度、加速度等相关信息。

打点计时器的公式主要包括以下几个方面：1. 时间间隔公式：打点计时器用来测量物体通过的时间间隔，时间间隔公式可以表示为Δt = t2 - t1，其中Δt表示时间间隔，t2表示物体通过传感器的结束时间，t1表示物体通过传感器的起始时间。

通过测量时间间隔，我们可以计算出物体的速度、加速度等运动参数。

2. 平均速度公式：在实验中，我们常常需要测量物体的平均速度。

平均速度公式可以表示为v = Δx / Δt，其中v表示平均速度，Δx 表示物体通过传感器的距离，Δt表示物体通过传感器的时间间隔。

通过测量距离和时间间隔，我们可以计算出物体的平均速度。

3. 加速度公式：在某些实验中，我们还需要测量物体的加速度。

加速度公式可以表示为a = Δv / Δt，其中a表示加速度，Δv表示物体速度的变化量，Δt表示时间间隔。

通过测量速度的变化和时间间隔，我们可以计算出物体的加速度。

4. 自由落体公式：在研究自由落体运动时，我们常常会用到自由落体公式。

自由落体公式可以表示为h = 1/2gt^2，其中h表示自由落体的高度，g表示重力加速度，t表示物体下落的时间。

通过测量物体下落的时间，我们可以计算出物体的下落高度。

除了上述公式外，打点计时器的使用还需要注意一些实验技巧和注意事项。

首先，我们要保证打点计时器的传感器正常工作，确保传感器对物体通过的检测准确无误。

其次，我们要合理安排物体通过传感器的距离和时间间隔，以保证实验数据的准确性和可靠性。

打点计时器的测速实验报告
《打点计时器的测速实验报告》
实验目的：通过使用打点计时器进行测速实验，探究不同物体在不同条件下的运动速度。

实验材料：打点计时器、不同物体（例如小球、滑板等）、测量工具（尺子、计时器等）
实验步骤：
1. 准备工作：将打点计时器正确连接并调试好，确保其正常工作；准备不同物体进行实验。

2. 实验一：小球自由落体实验
a. 将小球从一定高度自由落体，并用打点计时器记录下小球在不同时间点的位置。

b. 根据记录的数据，计算小球的平均速度和加速度。

3. 实验二：滑板滑行实验
a. 将滑板从斜坡上滑行，并用打点计时器记录下滑板在不同时间点的位置。

b. 根据记录的数据，计算滑板的速度和加速度。

实验结果：
1. 小球自由落体实验结果显示，小球的平均速度与加速度符合自由落体运动的规律，即速度随时间增加而增加，加速度保持不变。

2. 滑板滑行实验结果显示，滑板的速度与加速度与斜坡的角度和摩擦力有关，速度随时间增加而增加，加速度取决于斜坡的角度和摩擦力的大小。

结论：通过打点计时器的测速实验，我们深入了解了不同物体在不同条件下的
运动速度规律。

这对于我们理解物体运动规律和进行相关科学研究具有重要意义。

总结：打点计时器的测速实验为我们提供了一种直观、精准的测速方法，能够帮助我们更深入地了解物体在不同条件下的运动规律。

通过这样的实验，我们可以更好地探究物理学中的运动规律，并为相关科学研究提供有力支持。

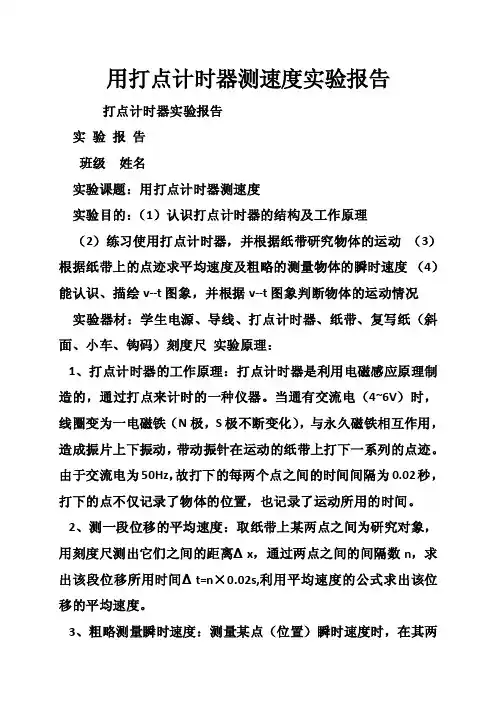

用打点计时器测速度实验报告打点计时器实验报告实验报告班级姓名实验课题：用打点计时器测速度实验目的：（1）认识打点计时器的结构及工作原理（2）练习使用打点计时器，并根据纸带研究物体的运动（3）根据纸带上的点迹求平均速度及粗略的测量物体的瞬时速度（4）能认识、描绘v--t图象，并根据v--t图象判断物体的运动情况实验器材：学生电源、导线、打点计时器、纸带、复写纸（斜面、小车、钩码）刻度尺实验原理：1、打点计时器的工作原理：打点计时器是利用电磁感应原理制造的，通过打点来计时的一种仪器。

当通有交流电（4~6V）时，线圈变为一电磁铁（N极，S极不断变化），与永久磁铁相互作用，造成振片上下振动，带动振针在运动的纸带上打下一系列的点迹。

由于交流电为50Hz，故打下的每两个点之间的时间间隔为0.02秒，打下的点不仅记录了物体的位置，也记录了运动所用的时间。

2、测一段位移的平均速度：取纸带上某两点之间为研究对象，用刻度尺测出它们之间的距离Δx，通过两点之间的间隔数n，求出该段位移所用时间Δt=n×0.02s,利用平均速度的公式求出该位移的平均速度。

3、粗略测量瞬时速度：测量某点（位置）瞬时速度时，在其两侧（包含该点）取一段小位移，求出其平均速度，可以粗略的代替该点的瞬时速度。

实验步骤：1、认识打点计时器的构造及工作原理：2、练习使用打点计时器：（1）将打点计时器固定，熟悉实验仪器。

（2）用导线将学生电源与打点计时器连接（学生电源处于关闭状态）。

（3）装好复写纸片及纸带，启动电源，用手水平拉动纸带，纸带上就打出一行小点，随后立即关闭电源。

（4）取下纸带，从能够看清的某个点开始，往后数出若干个点。

如果数出n个点，由间隔数计算出第一个点到第n个点的运动时间。

（5）用刻度尺测量出第一个点到第n个点的距离，由平均速度的公式，求出该段位移内的平均速度。

测量瞬时速度：（1）、取纸带上某一点为计时零点，每隔0.1s（5个间隔）取一测量点，分别用数字0，1，2，3，4，5标出这些“测量点”。

高一打点计时器实验知识点打点计时器是一种常见的实验仪器，用于测量物体的运动时间。

在高一物理实验中，打点计时器是一个重要的学习工具，能够帮助学生理解和掌握运动学相关的知识点。

1. 打点计时器的原理打点计时器通过使用一组微小的固定间隔时间脉冲来测量物体的运动时间。

当物体经过固定的测量区域时，它会触发打点计时器的传感器，发出一个脉冲信号。

这些脉冲信号会被计时器记录下来，并用于计算物体的速度、加速度和运动轨迹等参数。

2. 打点计时器实验的步骤a. 准备实验器材：打点计时器、测量区域、物体（如小轮子、金属球等）。

b. 设置测量区域：将测量区域放置在物体运动的路径上，确保物体每次通过测量区域都能触发打点计时器。

c. 进行实验：将打点计时器连接到电源并启动，让物体从起点开始运动，通过测量区域。

打点计时器会记录下每次通过的时间点。

d. 记录数据：将打点计时器记录的时间数据整理并记录下来。

e. 分析数据：使用记录的时间数据，计算物体的平均速度、加速度、运动距离等参数。

3. 打点计时器实验的应用打点计时器实验可以帮助学生深入理解运动学相关的知识点，如速度和加速度的概念、直线运动的图像表示、运动速度和距离的关系等。

通过实践操作，学生能够观察和分析运动过程中的数据，加深对物体运动规律的理解。

4. 注意事项在进行打点计时器实验时，需要注意以下几点：a. 确保测量区域的长度适合实验对象的运动速度，以避免误差。

b. 使用稳定的物体进行实验，避免因为物体本身的不稳定性而引入误差。

c. 多次重复实验，取平均值，以提高数据的准确性。

总结：通过高一打点计时器实验，学生可以通过实际操作来深入理解运动学相关知识点。

通过观察和分析时间数据，学生能够计算物体的速度、加速度和运动距离等参数，加深对运动规律的理解。

在实验过程中，需要注意实验步骤的正确执行和数据的准确性，以获得可靠的实验结果。

(本文约474字)。

一、实验原理及注意事项
（一）、实验原理：
电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4~6V，电源的频率是50Hz，它每隔0.02s打一次点。

电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，纸带运动所受到的阻力比较小，
1.。

2.应调整振
3.
4
5.
6.
7.
9.
1.
2.
3.
4.把两条白纸带穿过打点计时器的限位孔，且使墨粉纸夹在两纸带之间。

然后把纸带的一端固定在小车后面。

5.使小车停在靠近打点计时器处,先接通电源，然后放开小车，让小车运动。

（注意用手在滑轮附近保护小车，以免摔落地面）
6.及时断开电源，取出纸带。

7.换上新的纸带，再重做两次。

7.测量选取点迹清晰的纸带，测量并处理数据。

（描绘v—t图像，用位移差计算加速度）
——仅供参考
数据处理方法：
在研究匀变速直线运动中，如图是打点计时器打下的纸带。

选点迹清楚的一条，舍掉开始比较密集的点迹，从便于测量的地方取一个开始点O，然后每5个点取一个计数点A、B、C、D …。

测出相邻计数点间的距离s1、s2、s3…利用打下的纸带可以：
⑴求任一计数点对应的即时速度v：如
T s
s v
c23
2+
=(其中T=5×0.02s=0.1s）求出
——仅供参考。

s 1 s 2 s 3 A B C D第十一讲 实验 用打点计时器测加速度姓名 班号【知识要点】一、实验目的：使用打点计时器测定匀变速直线运动的加速度．二、实验原理设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s =s 2－s 1=s 3－s 2=s 4－s 3=……=aT 2由上式还可得到：s 4－s 1=(s 4－s 3)+(s 3－s 2)+(s 2－s 1)=3aT 2同理有：s 5－s 2=s 6－s 3= s 4－s 1＝……＝3aT 2可见，测出各段位移s 1、s 2 、s 3、s 4、 s 5、s 6……即可求出21413T s s a -= 22523T s s a -=…… 23633Ts s a -= 再算出a 1、a 2、 a 3……的平均值，就是我们所要测定的匀变速直线运动的加速度．三、实验器材打点计时器，一端有滑轮的长木板，小车，纸带，刻度尺，导线，电源，钩码，细绳．四、实验步骤（1）把附有滑轮的长木板放在实验桌上，并使滑轮伸处桌面．把打点计时器固定在长木板上没有滑轮的一端，连接好电路．（2）把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的钩码．把纸带穿过打点计时器，并把纸带的一端固定在小车的后面．（3）把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点．换上新纸带，重复实验三次．（4）从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点子，在后边便于测量的地方找一个开始点．为了测量方便和减小误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T =0.02×5=0.1s ．在选好的开始点下面标明A ，在第六点下面标明B ，在第十一点下面标明C ，在第十六点下面标明D ，……，点A 、B 、C 、D……叫做计数点，如图所示．两个相邻计数点间的距离分别是s 1、s 2、s 3……（5）测出六段位移s 1、s 2、s 3、s 4、s 5、s 6的长度，把并记录测量结果．（6）根据测量结果，利用“实验原理”中给出的公式算出加速度a 1、a 2、a 3的值．注意：T =0.1s ．求出a 1、a 2、a 3的平均值，它就是小车做匀变速直线运动的加速度．小车做匀变速直线运动的加速度a =五、注意事项1．在安装仪器时，要注意让滑轮伸出桌面外；细绳应与木板平行；实验前要检查打点计时器是否安装良好，两根导线是否与低压电源4～6V 交流输出连接．如果用电火花计时器，并不需要使用低压电源．实验时要注意保护小车及滑轮，要避免它们被碰坏或跌坏．2．选取纸带时，除了要求点迹清晰之外，还应看看相邻计数点间的距离之差△s 是否相等．如果在误差范围内△s 相等的，则可认为小车是做匀加速直线运动，可以选用这样的纸带．3．在分析纸带时，要仔细地数点子，给计数点标上号码．不要逐段测量各段的位移，应该用长刻度尺一次测量分段读数，读数时应读到毫米以下一位．别忘了相邻记数点间的时间间隔T=0．1s ．六．打点计时器纸带的处理1．取点原则是：从打下的纸带中必须选取点迹清晰的纸带，舍掉开始比较密集的点迹，从便于测量位置取一个开始点A ，然后每5个点（或者说每隔4个点）如图所示，取一个计数点B 、C 、D 、E 、F …．这样每两个计数间的时间间隔为T ＝0.1s ，计算比较方便．2．从纸带读取长度的方法：读取长度利用毫米刻度尺．测出各点到A 点的距离，算出相邻计数点间的距离s 1、s 2、s 3、s 4、s 5、s 6…．由于毫米尺的最小刻度是mm ，读数时必须估读到0.1mm 位．3．利用打下的纸带计算各计数点的速度和加速度的方法①利用打下的纸带求任一计数点对应的瞬时速度：v n =Ts s n n 21++． ②求打下的纸带的加速度，利用“逐差法”求a ， 212345633)()(T s s s s s s a ⨯++-++=【典型例题】例1在测定匀变速直线运动的加速度”实验中，对于减小实验误差来说，下列方法有益的是( ) A．把每打五个点的时间间隔作为一个时间单位来选取记数点B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验例2关于打点计时器的使用，下列说法中正确的是( )A．打点记时器一般使用4V～6V的直流电源.B．安放纸带时，应把纸带放在复写纸的上面.C．开始释放小车时，应使小车靠近打点计时器.D．最好在接通电源的同时，放开小车.例3 下面是几个同学打出的几条纸带，关于纸带所对应的运动情况正确的是(计数点按打点的先后顺序编号).( )A．甲、丁图表示物体作匀速运动B．丙图表示物体作减速运动C．乙图中若s6－s5＝s5－s4＝s4－s3＝s3－s2＝s2－s1，则物体作匀变速运动D．乙图中若Δs恒定，且s1＝Δs/2，则表示物体作初速为零的匀加变直线运动例4 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点，（每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出）打点计时器接的是“220V、50Hz”的交变电流．如图，他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐，求：（1）打点计时器在打B、D、F各点时物体的瞬时速度v B＝、v D＝、v F＝．（2）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏，理由是：．例5 在用打点计时器测匀加速直线运动加速度的实验中，在纸带上取得连续清晰的7个点，用刻度尺测得各点与第1点的距离如下：则该运动物体的加速度a=___________m／s2．(所用交流电源频率为50 Hz)例6 如图所示，纸带上A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度等于，在打D点时纸带的速度为．(图中表示各计数点与第一个点的距离)例7 图为“用打点计时器测定匀变速直线运动的加速度”的实验时记录下的一条纸带．纸带上选取1、2、3、4、5各点为记数点，将直尺靠在纸带边，零刻线与纸带上某一点0对齐．由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中．已知打点计时器所用交流电的频率为50Hz，由测量数据计算出小车的加速度a和纸带上打下点3时小车的速度v3，并说明加速度的方向．加速度大小a＝__________m／s2，方向____________，小车在点3时的速度大小v3＝_________m／s．【经典练习】1．如图所示，是实验时得到的一条纸带，每两个相邻点时间间隔为0.02秒，则由图中给定数据可求得小 车运动的加速度为__________m/s 2．2．如图所示是物体做匀变速直线运动得到的一条纸带，从O 点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s 1＝5.18cm ，s 2＝4.40cm ，s 3＝3.62cm ，s 4＝2.78cm ，s 5＝2.00cm ，s 6＝1.22cm ．已知交流电源的频率为50Hz ，则：(1)相邻两记数点间的时间间隔为 s(2)物体的加速度大小a = m/s ２，方向 (填A →B 或B →A )．(3)打点计时器打记数点3时，物体的速度大小v 3＝ m/s ，方向 (填A →B 或B →A )3．为了测定某辆轿车在平直路上起动时的加速度(轿车起动时的运动可近似看作匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片．如果拍摄时每隔2 s 曝光一次，轿车车身总长为4.5 m ，那么这辆轿车的加速度约为( )．A ．1 m ／s 2B ．2 m ／s 2C ．3 m ／s 2D ．4 m ／s 24．利用打点计时器研究一个约1.4m 高的商店卷帘窗的运动．将纸带粘在卷帘窗底部，纸带通过打点计时器随帘在竖直面内向上运动．打印后的纸带如图所示，数据如表格所示．纸带中AB 、BC 、CD……每两点之间的时间间隔为0.10s ，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度v 平均．可以将v 平均近似地作为该间距中间时刻的即时速度v ．（1）请根据所提供的纸带和数据，绘出卷帘窗运动的v-t 图线．（2）AD 段的加速度为 m/s 2，AK 段的平均速度为 m/s ．第十一讲实验用打点计时器测加速度（作业）1．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间．计时器所用电源的频率为50Hz，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm）．由纸带数据计算可得计数点4所代表时刻的即时速度大小v4＝________m／s，小车的加速度大小a＝________m／s2．2．如图所示为打点计时器记录的一辆做匀加速直线运动的小车的纸带的一部分，D是任选的第一点，D11和D21是第11点和第21点，若加速度是10cm/s2，则该计时器的打点频率是( )A．10Hz B．20Hz C．30Hz D．40Hz3．由打点计时器打出的纸带，经标出计数点ABC……，并量出连续相等时间间隔的位移SⅠSⅡSⅢ……后，如图所示．其中O为起始点（打点计时器打下的第一个点），由纸带所示数据可计算出以下各量中哪几个量( )A．由A点到G点纸带运动的时间B．由A点到G点纸带运动的平均速度VC．纸带运动的加速度D．纸带通过C点的速度4．下图是“研究匀变速直线运动”实验中，利用打点计时器所得的打点的纸带，A、B、C……是计数点，相邻计数点对应的时间间隔是T，对应的距离依次是s1、s2、s3……（1）下列计算加速度的计算式中正确的有________．（A）223 T ss a -=（B）235 2T ss a -=（C）21 2568Ts sssa--+=（D）21 2434Ts sssa--+=（2）下列计算打D点时的速度的表达式中正确的有________，（A）T ss vD243+=（B）Ts sssvD44 32 1+ ++ =（C）T ss vD1 6-=（D）Ts sssvD45 43 2+ ++ =5．在测定匀变速直线运动的加速度的实验中，使用打点计时器进行相关测量，实验中得到一条纸带如图，0，1，2，…是选用的计数点，每相邻的两计数点间还有3个打出的点未画出．图中还画出了用米尺进行测量的情况．读出图中各测量点的读数．0：________，1：________，3：________，4：________．由图中数据能求出的物体的加速度为________m/s2．6．某小车在做变速直线运动时，(1)在实验纸带上选取若干计数点、其计数周期为T，小车在任意两个连续计数周期里位移差均为 s、则小车做____________运动，加速度a=________.(2)某次实验纸带记录如图所示，根据图中标出的数据，可以判定物体做________运动，图中从A点开始，每打5个点取一个计数点，则物体的加速度为________米/秒2，其中D点对应的速度为________米/秒7．利用打点计时器测定物体做匀加速直线运动的加速度，某次实验取得的纸带记录如图所示．电源频率是50Hz，图中所标的是每隔5个打点间隔所取的计数点，则相邻计数点间的时间间隔是T=________s．由图中给出数据计算加速度的公式是a=________，代入数值求得加速度的计算值为________m/s2．。

6.实验：用打点计时器测速度和加速度【学习目标】：１．了解打点计时器的计时原理,理解纸带中物体运动的信息(时间和位移)２．会安装并使用打点计时器，会测量瞬时速度和加速度。

【学习重点】：1．学会使用打点计时器2．能计算物体运动的瞬时速度和加速度。

【学习难点】：打点计时器的正确使用与从纸带上点迹获取物体运动的数据。

【自主预习】位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6v以下，当电源的频率是50 Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动．这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点．如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。

2．电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，工作电压是220V, 但纸带运动受到的阻力比较小，实验误差也就比较小．【合作探究】一、练习使用打点计时器：1．实验步骤：先接通电源开关，再放开纸带。

2．数据分析：每隔四个点取一个计数点或每五个点取一个点都表示相邻两个计数点间隔0.1s. （1）如果相邻的相等时间内的两段位移相等：即x1=x2=x3，该物体做匀速直线运动。

（2）如果相邻的相等时间内的两段位移差相等：x2-x1=x3-x2=x4-x3,该物体做匀加速直线运动。

3.公式：（1）求a：ΔS = S n-S n-1= a T 2 （这里的n,n-1指的是第几段位移）（相邻的ΔS都相等或者纸带上测量出的线段不超过3段时），根据ΔS=a T2 求一次即可（2）求a：Sm-Sn=(m-n)a T 2（相邻的ΔS都不相等或者纸带上测量出的线段超过5段时），用逐差法求加速度：S4 - S1 = S4 – S3 + S3 – S2 + S2 - S1 = 3a1T2 S5 - S2 = 3a2T2 S6 - S3 = 3a3T2 a= (a1+a2+a3) ／ 3 =[(S4+S5+S6 )- (S1+S2+S3 )] ／9T 2（2）求瞬时速度：v3=v2-4 =S2-4/2T （这里的数字指的是打出的第几个点）[问题延伸]在使用打点计时器时，纸带上出现下列情况各是什么原因造成的？应如何调节？[典例及变式]例1 当纸带与运动物体连接时，打点计时器在纸带上打出点迹．下列关于纸带上点迹的说法中正确的是( )A ．点迹记录了物体运动的时间B ．点迹记录了物体在不同时刻的位置和某段时间内的位移C ．纸带上点迹的分布情况反映了物体的质量和形状D ．纸带上点迹分布情况反映了物体的运动情况 变式1 如图6所示是一同学利用打点计时器打出的一条纸带，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为( )A ．打点计时器错接在直流电源上B ．电源电压不稳定 图6C ．电源的频率不稳定D ．打点针压得过紧例2.某校学习兴趣小组在研究“探索小车速度随时间变化的规律”的实验，图1-4-7是某次实验得出的纸带，所用电源的频率为50H Z ，舍去前面比较密集的点，从0点开始，每5个连续点取1个计数点，标以1、2、3……。
