运行中高压开关柜实际温升分析

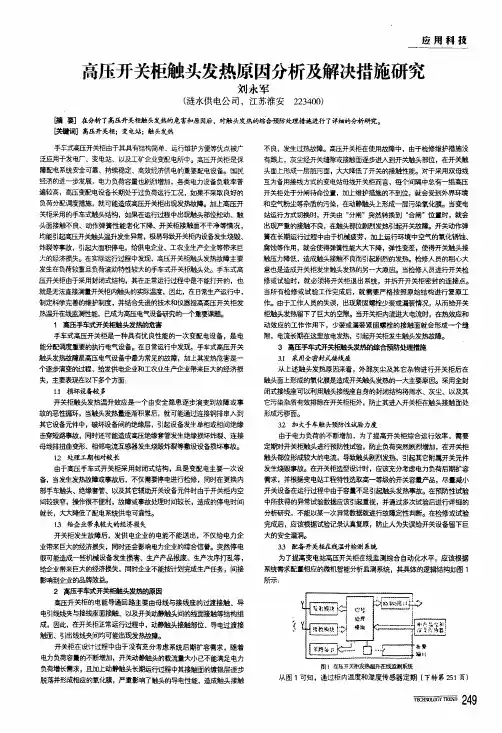

高压开关柜触头发热原因分析及解决措施研究刘永军(涟水供电公司，江苏淮安223400)脯要】在分析了高压开关柜触头发热的危害和原因后．对触头发热的综合预防处理措施进行了详细的分析研究。

联键词】高压开关柜；变电站；触头发热手车式高压开关柜由于其具有结构简单、运行维护方便等优点被广泛应用于发电厂、变电站、以及工矿企业变配电所中。

高压开关柜是保障配电系统安全可靠、持续稳定、高效经济供电的重要配电设备。

国民经济的进～步发展，电力负荷容量也剧烈增加，各类电力设备负载率普遍较高，高压变配电设备长期处诵蔓负荷运行工况，如果不采取良好的负荷分配调度措施，就可能造成高压开关柜出现发热故障。

加上高压开关柜采用的手车式触头结构，如果在运行过程中出现触头部位松动、触头面接触不良、动作弹簧性能老化下降、开关柜接触面不干净等情况，均能引起高压开关触头温升发生异常，极易导致开关柜内设备发生烧毁、炸裂等事故，引起大面积停电，给供电企业、工农业生产企业等带来巨大的经济损失。

在实际运行过程中发现，高压开关柜触头发热故障主要发生在负荷较重目负荷波动特性较大的手车式开关柜触头处。

手车式高压开关柜由于采用封闭式结构，其在正常运行过程中是不能打开的，也就是无法直接测量开关柜内触头的实际温度，因此，在日常生产运行中，制定科学完善的维护制度，并结合先进的技术和仪器提高高压开关柜发热温升在线监测性能，已成为高压电气设备研究的—个重要课题。

1高压手车式开关柜触头发热的危害手车式高压开关柜是一种具有优良性能的一次变配电设备，是电能分配调度重要的执行电气设备。

在日常运行中发现，手车式高压开关触头发热故障是高压电气设备中最为常见的故障，加上其发热危害是一个逐步演变的过程，给发供电企业和工农业生产企!Ik带来巨大的经济损失，主要表现在以下多个方面：13损坏设备较多开关柜触头发热温升效应是一个由安全隐患逐步演变到故障或事故的恶性循环，当触头发热量逐渐积累后，就可能通过连接铜排串入到其它设备元件中，破坏设备间的绝缘层，引起设备发生单相或相间绝缘击穿短路事故，同时还可能造成高压绝缘套管发生绝缘损坏炸裂、连接母线}{鼬曲变形、相邻电流互感器发生烧毁炸裂等敷设设备损坏事故。

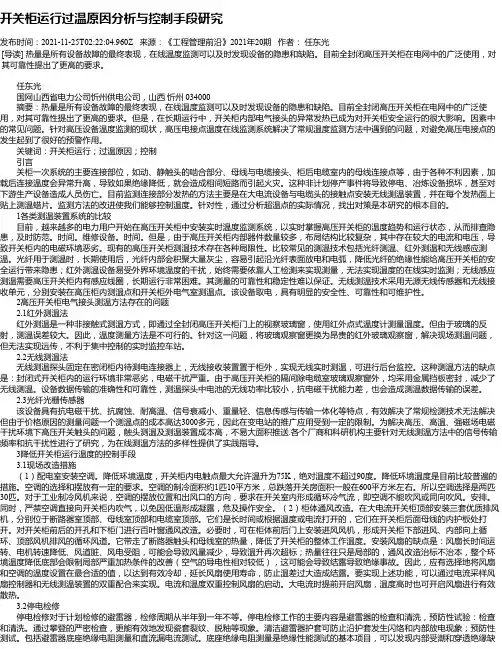

开关柜运行过温原因分析与控制手段研究发布时间：2021-11-25T02:22:04.960Z 来源：《工程管理前沿》2021年20期作者：任东光[导读] 热量是所有设备故障的最终表现，在线温度监测可以及时发现设备的隐患和缺陷。

目前全封闭高压开关柜在电网中的广泛使用，对其可靠性提出了更高的要求。

任东光国网山西省电力公司忻州供电公司，山西忻州 034000摘要：热量是所有设备故障的最终表现，在线温度监测可以及时发现设备的隐患和缺陷。

目前全封闭高压开关柜在电网中的广泛使用，对其可靠性提出了更高的要求。

但是，在长期运行中，开关柜内部电气接头的异常发热已成为对开关柜安全运行的很大影响。

因素中的常见问题。

针对高压设备温度监测的现状，高压电接点温度在线监测系统解决了常规温度监测方法中遇到的问题，对避免高压电接点的发生起到了很好的预警作用。

关键词：开关柜运行；过温原因；控制引言关柜一次系统的主要连接部位，如动、静触头的啮合部分、母线与电缆接头、柜后电缆室内的母线连接点等，由于各种不利因素，加载后连接温度会异常升高，导致如果绝缘降低，就会造成相间短路而引起火灾。

这种非计划停产事件将导致停电、冶炼设备损坏，甚至对下游生产设备造成人员伤亡。

目前监测连接部分发热的方法主要是在大电流设备与电缆头的接触点安装无线测温装置，并在每个发热面上贴上测温蜡片。

监测方法的改进使我们能够控制温度。

针对性，通过分析超温点的实际情况，找出对策是本研究的根本目的。

1各类测温装置系统的比较目前，越来越多的电力用户开始在高压开关柜中安装实时温度监测系统，以实时掌握高压开关柜的温度趋势和运行状态，从而排查隐患，及时防范。

时间。

维修设备。

时间。

但是，由于高压开关柜内部器件数量较多，布局结构比较复杂，其中存在较大的电流和电压，导致开关柜内的电磁环境恶劣。

现有的高压开关柜测温技术存在各种局限性。

比较常见的测温技术包括光纤测温、红外测温和无线感应测温。

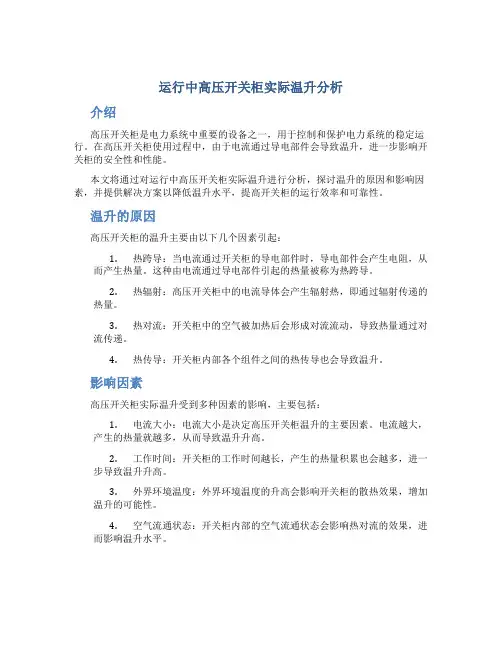

运行中高压开关柜实际温升分析介绍高压开关柜是电力系统中重要的设备之一，用于控制和保护电力系统的稳定运行。

在高压开关柜使用过程中，由于电流通过导电部件会导致温升，进一步影响开关柜的安全性和性能。

本文将通过对运行中高压开关柜实际温升进行分析，探讨温升的原因和影响因素，并提供解决方案以降低温升水平，提高开关柜的运行效率和可靠性。

温升的原因高压开关柜的温升主要由以下几个因素引起：1.热跨导：当电流通过开关柜的导电部件时，导电部件会产生电阻，从而产生热量。

这种由电流通过导电部件引起的热量被称为热跨导。

2.热辐射：高压开关柜中的电流导体会产生辐射热，即通过辐射传递的热量。

3.热对流：开关柜中的空气被加热后会形成对流流动，导致热量通过对流传递。

4.热传导：开关柜内部各个组件之间的热传导也会导致温升。

影响因素高压开关柜实际温升受到多种因素的影响，主要包括：1.电流大小：电流大小是决定高压开关柜温升的主要因素。

电流越大，产生的热量就越多，从而导致温升升高。

2.工作时间：开关柜的工作时间越长，产生的热量积累也会越多，进一步导致温升升高。

3.外界环境温度：外界环境温度的升高会影响开关柜的散热效果，增加温升的可能性。

4.空气流通状态：开关柜内部的空气流通状态会影响热对流的效果，进而影响温升水平。

解决方案为了降低高压开关柜的温升水平，提高其运行效率和可靠性，可以采取以下解决方案：1.优化导电部件：选择材质导热性能好的材料作为导电部件，并优化导电部件的结构，降低电阻，减少热跨导。

2.散热设计：对高压开关柜进行合理的散热设计，增加散热面积，提高散热效率。

可以采取增加散热片、风扇等散热装置，以增强热对流和散热效果。

3.温度监测与控制：安装温度传感器来监测开关柜的温度情况，及时采取控制措施，保持温度在安全范围内。

4.冷却系统：针对特殊工况或者环境温度较高的情况，可以考虑引入冷却系统，如风冷系统或水冷系统，以降低开关柜的温升。

结论通过分析运行中高压开关柜的实际温升情况，我们可以看到温升的主要原因和受影响因素，并提供了降低温升水平的解决方案。

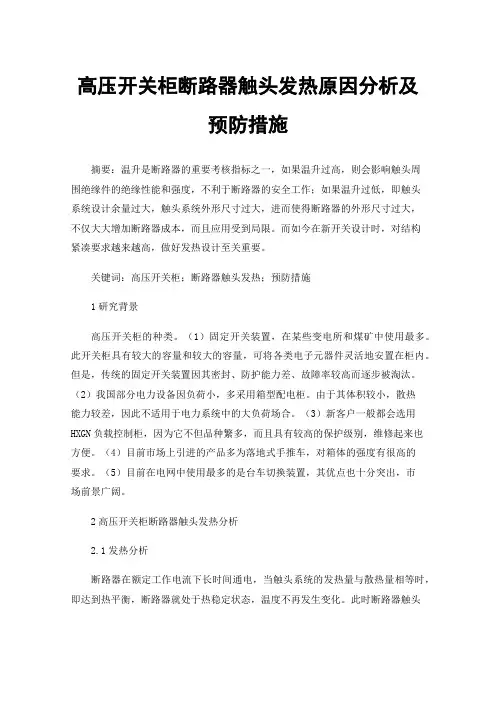

高压开关柜断路器触头发热原因分析及预防措施摘要：温升是断路器的重要考核指标之一，如果温升过高，则会影响触头周围绝缘件的绝缘性能和强度，不利于断路器的安全工作；如果温升过低，即触头系统设计余量过大，触头系统外形尺寸过大，进而使得断路器的外形尺寸过大，不仅大大增加断路器成本，而且应用受到局限。

而如今在新开关设计时，对结构紧凑要求越来越高，做好发热设计至关重要。

关键词：高压开关柜；断路器触头发热；预防措施1研究背景高压开关柜的种类。

（1）固定开关装置，在某些变电所和煤矿中使用最多。

此开关柜具有较大的容量和较大的容量，可将各类电子元器件灵活地安置在柜内。

但是，传统的固定开关装置因其密封、防护能力差、故障率较高而逐步被淘汰。

（2）我国部分电力设备因负荷小，多采用箱型配电柜。

由于其体积较小，散热能力较差，因此不适用于电力系统中的大负荷场合。

（3）新客户一般都会选用HXGN负载控制柜，因为它不但品种繁多，而且具有较高的保护级别，维修起来也方便。

（4）目前市场上引进的产品多为落地式手推车，对箱体的强度有很高的要求。

（5）目前在电网中使用最多的是台车切换装置，其优点也十分突出，市场前景广阔。

2高压开关柜断路器触头发热分析2.1发热分析断路器在额定工作电流下长时间通电，当触头系统的发热量与散热量相等时，即达到热平衡，断路器就处于热稳定状态，温度不再发生变化。

此时断路器触头系统的温度叫做稳定工作时的温度。

对断路器触头系统温度场进行分析，主要是对触头系统的发热情况和散热情况进行分析。

发热分析主要是分析触头系统在各种发热源的作用下累积发热的情况。

断路器的发热主要来自三个方面：电流通过导体产生的电阻损耗；交流电器铁磁体内产生的涡流、磁滞损耗；交流电器绝缘体内产生的介质损耗。

2.1.1导体电阻发热电流通过触头系统导电体产生的能量损耗叫做导体电阻发热。

该部分的发热主要受导电体的载流量的影响，导电体载流量越大，导电体电阻越小，导电体发热越小，但是导电体的外形尺寸和重量也越大，使得断路器的外形尺寸和重量增大，断路器成本增高。

10kV开关柜发热问题的解析方案发表时间：2016-12-16T11:40:41.127Z 来源：《北方建筑》2016年11月第32期作者：曹莉徐勇[导读] 国内10KV高压开关柜广泛使用的是KYN28封闭式开关柜，其开关柜体具有结构紧凑、防护性能好、操作简单、维护方便等特点。

苏中能硅业科技发展有限公司徐州 221004摘要：本文对10kV KYN28高压开关柜发热原因进行了分析，特别是对10kV 4000A大电流开关柜发热问题进行了剖析，在实践中采取了改进散热条件，加强通风；进行触头改造，增加载流量的有效措施，取得了良好效果。

关键词：开关柜发热原因分析解决方案1、概述国内10KV高压开关柜广泛使用的是KYN28封闭式开关柜，其开关柜体具有结构紧凑、防护性能好、操作简单、维护方便等特点，其备主要分布在断路器室、母线室、电缆室、控制室4个相互独立的隔室内，柜体防护等级为IP4X，各隔室防护等级为IP2X。

采用金属全封闭结构，除实现电气连接、控制、通风而必须在隔板上的开孔外，所有隔室呈封闭状态。

一面独立的开关柜体内，除断路器真空灭弧室内主触头外，还有断路器自身结构、触头与铜母排三相共24个流过负荷电流的连接点以及柜体连接母线铜排、电流互感器、出线电缆等连接点。

这些连接点运行中都会不同程度发热。

对于用户，由于节约成本，所选的断路器都接近于满载运行，因开关柜处于密封状态，运行人员对其温度测量的难度大，如开关柜内没有内置测温措施，运行时产生的发热问题就不能及时发现，会造成生设备烧坏等事故。

2、110kV站系统主接线、开关及设备配置110kV变电站内设计两回110kV电源进线，4台63000kVA（110/10.5kV）电力变压器，110kV主接线为单母线分段，110kV开关设备为室内GIS成套组合电器，每段110KV母线带2台主变，10kV为单母线分段。

10kV高压开关设备选用KYN28开关柜，除开关选用上海SIEMENS真空断路器外，开关柜体、静触头等均由开关柜成套厂自配3、运行中发现问题110kV变电站投入运行后，当主变负荷达到50MVA，10kV侧电流3000A时，主变10kV侧4000A手车开关触头温度达85℃左右，柜后门板温度达50℃左右（环境温度30℃）。

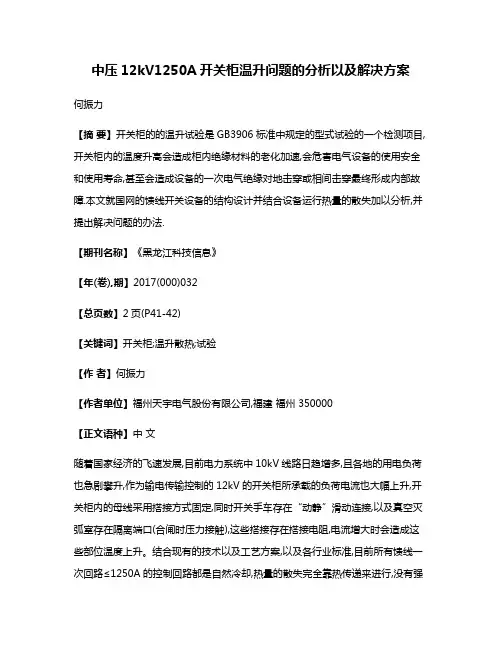

中压12kV1250A开关柜温升问题的分析以及解决方案何振力【摘要】开关柜的的温升试验是GB3906标准中规定的型式试验的一个检测项目,开关柜内的温度升高会造成柜内绝缘材料的老化加速,会危害电气设备的使用安全和使用寿命,甚至会造成设备的一次电气绝缘对地击穿或相间击穿最终形成内部故障.本文就国网的馈线开关设备的结构设计并结合设备运行热量的散失加以分析,并提出解决问题的办法.【期刊名称】《黑龙江科技信息》【年(卷),期】2017(000)032【总页数】2页(P41-42)【关键词】开关柜;温升散热;试验【作者】何振力【作者单位】福州天宇电气股份有限公司,福建福州 350000【正文语种】中文随着国家经济的飞速发展,目前电力系统中10kV线路日趋增多,且各地的用电负荷也急剧攀升,作为输电传输控制的12kV的开关柜所承载的负荷电流也大幅上升,开关柜内的母线采用搭接方式固定,同时开关手车存在“动静”滑动连接,以及真空灭弧室存在隔离端口(合闸时压力接触),这些搭接存在搭接电阻,电流增大时会造成这些部位温度上升。

结合现有的技术以及工艺方案,以及各行业标准,目前所有馈线一次回路≤1250A的控制回路都是自然冷却,热量的散失完全靠热传递来进行,没有强制风冷的措施。

温度过高时,金属离子内部运动加速,会加速比如触头盒、母线套管、安装底座真空极柱的老化,存在安全隐患。

12kV开关柜一次回路导电以及热量散热通道如图1。

开关柜的结构按照功能划分为四块,一是低压控制室(仪表室),靠柜前上；二是母线室,连接左右功能柜的一次母线搭接,靠近柜后中间靠上部位；三是断路器室,高压控制室,控制此回路的开断功能；四是电缆室,安装有电流互感器,零序互感器,接地开关,以及温湿度监测和加热器等。

断路器室下端是二次电缆室,当需要带有线路电压监测时,可以安装一次电压PT设备和放电计数器。

一次主回路,分三相ABC相,母线室通过主母线、支母线通过触头盒内部的“静触头”与断路器室的断路器的上触臂的“梅花触头”滑动搭接,断路器的下触臂通过相同的方式与电缆室的支母线搭接,同时电缆室互感器的两端采用螺栓紧固搭接,完成电能的再次分配。

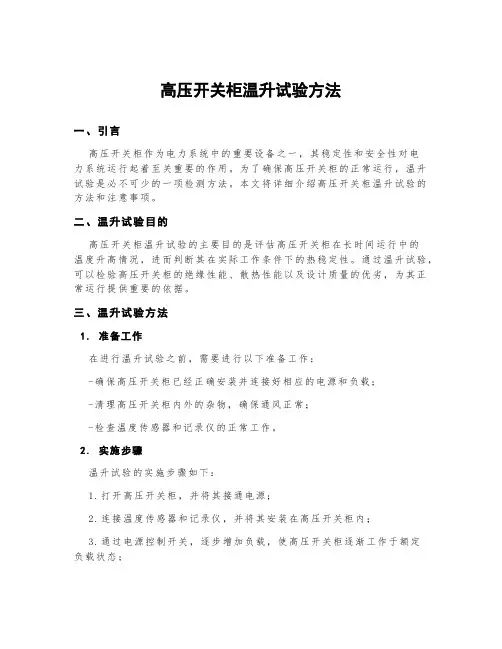

高压开关柜温升试验方法一、引言高压开关柜作为电力系统中的重要设备之一，其稳定性和安全性对电力系统运行起着至关重要的作用。

为了确保高压开关柜的正常运行，温升试验是必不可少的一项检测方法。

本文将详细介绍高压开关柜温升试验的方法和注意事项。

二、温升试验目的高压开关柜温升试验的主要目的是评估高压开关柜在长时间运行中的温度升高情况，进而判断其在实际工作条件下的热稳定性。

通过温升试验，可以检验高压开关柜的绝缘性能、散热性能以及设计质量的优劣，为其正常运行提供重要的依据。

三、温升试验方法1.准备工作在进行温升试验之前，需要进行以下准备工作：-确保高压开关柜已经正确安装并连接好相应的电源和负载；-清理高压开关柜内外的杂物，确保通风正常；-检查温度传感器和记录仪的正常工作。

2.实施步骤温升试验的实施步骤如下：1.打开高压开关柜，并将其接通电源；2.连接温度传感器和记录仪，并将其安装在高压开关柜内；3.通过电源控制开关，逐步增加负载，使高压开关柜逐渐工作于额定负载状态；4.持续记录高压开关柜内各部位的温度，并定期检查温度传感器和记录仪的运行情况；5.当高压开关柜达到稳定工作状态时，记录下各部位的温度数据，并计算温升值；6.根据温升值判断高压开关柜的温升情况是否满足要求。

四、注意事项在进行高压开关柜温升试验时，需要注意以下事项：-温度传感器的选择应符合相关标准，并安装在高压开关柜内关键部位；-记录温度的记录仪应具备高精度和稳定的特点；-温度传感器和记录仪的连接应牢固可靠，避免产生干扰或接触不良；-温升试验期间，应定期检查设备运行状况，确保数据的准确性和可靠性；-温度记录应持续一段时间，以获得更准确的温升值。

五、结论高压开关柜温升试验是评估其运行热稳定性的重要方法。

通过采用合适的温度传感器和记录仪，并按照正确的试验方法和注意事项进行操作，可以得到准确可靠的温升数据，并判断高压开关柜是否满足运行要求。

温升试验为高压开关柜的运行和维护提供重要依据，对确保电力系统的安全和稳定运行具有重要意义。

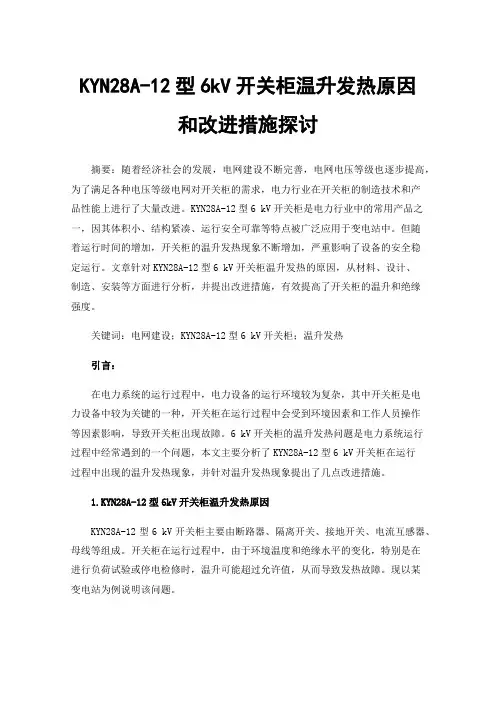

KYN28A-12型6kV开关柜温升发热原因和改进措施探讨摘要：随着经济社会的发展，电网建设不断完善，电网电压等级也逐步提高，为了满足各种电压等级电网对开关柜的需求，电力行业在开关柜的制造技术和产品性能上进行了大量改进。

KYN28A-12型6 kV开关柜是电力行业中的常用产品之一，因其体积小、结构紧凑、运行安全可靠等特点被广泛应用于变电站中。

但随着运行时间的增加，开关柜的温升发热现象不断增加，严重影响了设备的安全稳定运行。

文章针对KYN28A-12型6 kV开关柜温升发热的原因，从材料、设计、制造、安装等方面进行分析，并提出改进措施，有效提高了开关柜的温升和绝缘强度。

关键词：电网建设；KYN28A-12型6 kV开关柜；温升发热引言：在电力系统的运行过程中，电力设备的运行环境较为复杂，其中开关柜是电力设备中较为关键的一种，开关柜在运行过程中会受到环境因素和工作人员操作等因素影响，导致开关柜出现故障。

6 kV开关柜的温升发热问题是电力系统运行过程中经常遇到的一个问题，本文主要分析了KYN28A-12型6 kV开关柜在运行过程中出现的温升发热现象，并针对温升发热现象提出了几点改进措施。

1.KYN28A-12型6kV开关柜温升发热原因KYN28A-12型6 kV开关柜主要由断路器、隔离开关、接地开关、电流互感器、母线等组成。

开关柜在运行过程中，由于环境温度和绝缘水平的变化，特别是在进行负荷试验或停电检修时，温升可能超过允许值，从而导致发热故障。

现以某变电站为例说明该问题。

该站于2007年投入运行，在2009年进行检修时发现KYN28A-12型6 kV开关柜内部绝缘件温度异常，最高温度达到80℃。

该开关柜的温升超过了其运行的额定值，从而导致其发生绝缘故障。

经过一年多的运行维护，发现该开关柜存在的主要问题有以下两个方面：1.1开关柜内绝缘件温度高绝缘件是开关柜内的主要发热元件，它在高压开关设备中起着支撑作用，其是否可靠运行直接影响着电气设备的安全运行。

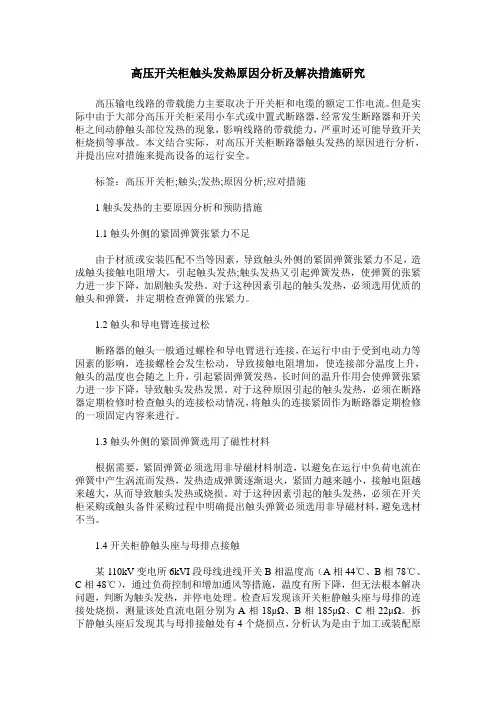

高压开关柜触头发热原因分析及解决措施研究高压输电线路的带载能力主要取决于开关柜和电缆的额定工作电流。

但是实际中由于大部分高压开关柜采用小车式或中置式断路器，经常发生断路器和开关柜之间动静触头部位发热的现象，影响线路的带载能力，严重时还可能导致开关柜烧损等事故。

本文结合实际，对高压开关柜断路器触头发热的原因进行分析，并提出应对措施来提高设备的运行安全。

标签：高压开关柜;触头;发热;原因分析;应对措施1触头发热的主要原因分析和预防措施1.1触头外侧的紧固弹簧张紧力不足由于材质或安装匹配不当等因素，导致触头外侧的紧固弹簧张紧力不足，造成触头接触电阻增大，引起触头发热;触头发热又引起弹簧发热，使弹簧的张紧力进一步下降，加剧触头发热。

对于这种因素引起的触头发热，必须选用优质的触头和弹簧，并定期检查弹簧的张紧力。

1.2触头和导电臂连接过松断路器的触头一般通过螺栓和导电臂进行连接，在运行中由于受到电动力等因素的影响，连接螺栓会发生松动，导致接触电阻增加，使连接部分温度上升，触头的温度也会随之上升，引起紧固弹簧发热，长时间的温升作用会使弹簧张紧力进一步下降，导致触头发热发黑。

对于这种原因引起的触头发热，必须在断路器定期检修时检查触头的连接松动情况，将触头的连接紧固作为断路器定期检修的一项固定内容来进行。

1.3触头外侧的紧固弹簧选用了磁性材料根据需要，紧固弹簧必须选用非导磁材料制造，以避免在运行中负荷电流在弹簧中产生涡流而发热，发热造成弹簧逐渐退火，紧固力越来越小，接触电阻越来越大，从而导致触头发热或烧损。

对于这种因素引起的触头发热，必须在开关柜采购或触头备件采购过程中明确提出触头弹簧必须选用非导磁材料，避免选材不当。

1.4开关柜静触头座与母排点接触某110kV变电所6kVI段母线进线开关B相温度高（A相44℃、B相78℃、C相48℃），通过负荷控制和增加通风等措施，温度有所下降，但无法根本解决问题，判断为触头发热，并停电处理。

运行中高压开关柜实际温升分析概述高压开关柜是电力系统中的重要设备之一，广泛应用于输电、变电、发电及工业用电等领域。

在高压开关柜的使用中，由于其自身的电阻和电流，会产生电磁功耗，使得开关柜中的元器件发热，形成一个实际温升。

本文主要讨论高压开关柜在运行中，实际温升对开关柜的影响，并从电气、热学、流体力学等角度对其进行分析。

电气分析在高压开关柜运行中，由于电阻损耗和电流，开关柜中的元器件会发热，进而形成实际温升。

对于一个闭合的电路，其电阻损耗可以表示为P R=I2R其中I表示电路流过的电流，R表示电路的电阻值。

在高压开关柜中，通常采用铜制导体，而其它电气元件也有一定的电阻值。

因此，能够产生电阻损耗的部分包括导线、接头、触头和隔离开关等元件。

其中导线、接头与触头的电阻值比较小，其对系统实际温升的影响可以忽略不计；而隔离开关的电阻值相对较大，其产生的电阻损耗对实际温升的影响较大。

此外，电流也是实际温升的主要影响因素之一。

在高压电缆和开关柜中，电流总量非常大，因而产生的热量也非常大。

在运行中，如果电流不均衡，将会使得一些元件的电流负载过大，导致该部分产生过多的热量，从而影响开关柜的实际温升。

因此，在使用高压开关柜时，应该合理平衡电流，并尽可能使用并联电路的方式降低电路的阻值，减少电流的损耗。

热力分析高压开关柜内的元件发热会使得开关柜内部的温度升高，从而影响系统的正常运行。

因此，热学分析是非常必要的。

在高压开关柜的热学分析中，需要引入热传导方程：$$\\frac{\\partial T}{\\partial t}=\\frac{k}{c\\rho}\ abla^2T+H$$其中，t表示时间，k表示热导率，c表示比热容，$\\rho$ 表示密度，T表示温度，H表示内部热源特征值。

在高压开关柜中，通过分析电阻器、接触器和断路器等元件的发热功率，可以计算出开关柜的热源特征值，进而通过热传导方程解析出开关柜内部的温度分布情况。

10kV移开式高压开关柜温升超标原因分析及预防处理措施发布时间：2023-02-03T05:33:34.394Z 来源：《中国电业与能源》2022年第18期作者：胡运平[导读] 随着社会经济的发展，对电力系统供电可靠性的要求进一步提高胡运平广安电气检测中心（广东）有限公司广东省东莞市 523325摘要：随着社会经济的发展，对电力系统供电可靠性的要求进一步提高，10kV移开式高压开关柜作为配电网络中装配数量多、与用户联系密切的电力设备，其质量和可靠性直接影响到供电的可靠性。

由于开关柜具有结构封闭、散热差、运行时磁场强等特点，随着用电负荷不断攀升，10kV移开式高压开关柜容易发生导体及外壳发热量过大，温升超标的现象。

高压开关柜温升超标将进一步导致内部过热，如果不采取措施加以控制，将对高压开关柜主回路导体及绝缘支撑件的性能产生影响。

为了确保高压开关柜正常工作，本文分析10kV移开式高压开关柜温升超标的原因，提出相应的预防和处理措施。

关键词：高压开关柜；温升超标；预防处理措施引言目前， 10kV移开式高压开关柜在实际运行中，主回路通流部件的温升数值都比较高，部分高压开关柜的温升数值超过型式试验测得数据，甚至超过国标GB/T 11022-2020温升限值；通常情况下，需从运行环境、结构设计、金属热膨胀效应、主回路搭接螺栓紧固力、制造选材等方面分析高压开关柜温升超标的原因。

1. 10kV移开式高压开关柜现状分析在10kV移开式高压开关柜的运行过程中，由于其外壳金属铠装密闭，在负荷较重的地区，极易发生开关柜的内部过热、温升超标现象。

目前，电力系统中使用的高压开关柜，都要求通过型式试验，在温升试验中，测得温升数值满足国标GB/T 11022-2020温升限值；通常情况下，当负荷较低，运行电流远低于额定电流时，开关柜基本不会发生温升超标现象。

但是随着负荷的剧变，当负荷电流超过开关柜额定电流的80%时，极易引发温升超标现象；开关柜主回路各部件在实际运行中温升数据，普遍比型式试验测出的温升数据较高。

运营探讨
高压开关柜的实际温升及发热解决措施
张发军，潘亚培，李桂芹
（河南森源电气股份有限公司，河南郑州
在发电厂、工农业生产过程中，都会使用操作简单、安全可靠的手车式高压开关柜，因此手车式高压开关柜的应用范围不断扩大。

但是，手车式高压开关柜在实际使用过程中会因为实际温升出现发热故障。

基于此，围绕高压开关柜的实际温升原因展开讨论，探讨了高压开关柜的实际温升及发热的解决措施，以提高高压开关柜的综合电气性能和供配电Explore the Actual Temperature Rise and Heating Solutions of High Pressure Switchgear
ZHANG Fa-jun，PAN Ya-pei，LI Gui-qin
Henan Senyuan Electric Co.，Ltd.，Zhengzhou
and agricultural production
it can be seen that the application of high voltage switchgear handcart is expanding.
hand-cart type high-voltage switchgear。

开关柜温升试验标准随着电力系统的不断发展和电力设备的广泛应用，开关柜作为电力系统中的重要组成部分，其性能和可靠性对电力系统的安全稳定运行起着重要的作用。

其中，开关柜的温升试验是保证其性能和可靠性的重要手段之一。

本文将从以下几个方面介绍开关柜温升试验标准。

一、温升试验的目的开关柜温升试验的主要目的是检验开关柜在额定电流下，各部件的温升情况，以确定其是否符合设计要求和规范要求。

在试验中，可以通过测量开关柜内部各部件的温度变化，判断开关柜的散热性能和温度分布情况，从而评估开关柜的性能和可靠性，并为其后续的使用和维护提供参考依据。

二、温升试验的对象开关柜温升试验的对象包括低压开关柜、中压开关柜和高压开关柜。

根据不同的电压等级和用途，温升试验的要求和方法也有所不同。

例如，低压开关柜的温升试验，通常采用电流负载法，即在额定电流下进行试验，通过测量各部件的温度变化和环境温度，计算出各部件的温升值，以判断开关柜的散热性能和温度分布情况。

而高压开关柜的温升试验，则通常采用短时定值法，即在短时间内施加额定电流，测量各部件的温度变化和环境温度，计算出各部件的温升值，以判断开关柜的短时过载能力和散热性能。

三、温升试验的要求开关柜温升试验的要求主要包括试验条件、试验方法、试验结果和试验记录等方面。

其中，试验条件包括环境温度、相对湿度、气压等参数的要求，试验方法包括试验前的准备工作、试验过程中的监测和控制、试验后的数据处理和分析等，试验结果包括各部件的温升值、温度分布情况和散热性能等指标，试验记录则包括试验过程中的数据记录、试验结果的分析和评估、试验设备的检定和维护等方面。

四、温升试验的意义开关柜温升试验的意义在于，通过科学、规范的试验方法和要求，全面、准确地评估开关柜的性能和可靠性，为其后续的使用和维护提供参考依据。

同时，温升试验也是开关柜质量检验和产品认证的重要手段之一，对于保障电力系统的安全稳定运行和提高开关柜的市场竞争力具有重要意义。

高压开关柜断路器触头发热原因分析及预防措施摘要：隔离开关长期工作后，触指和触头接触不良可能导致发热，严重时可能导致触指和触头烧伤。

结合红外测温技术与隔离开关的电气故障测试和金属材料检测分析，能够确定隔离开关发热的具体原因和故障部位，及时进行故障排除处理。

基于此，以下对高压开关柜断路器触头发热原因分析及预防措施进行了探讨，以供参考。

关键词：高压开关柜断路器；触头发热原因分析；预防措施引言近年来，电网发展迅速，电气设备越来越多，许多绝缘开关制造商，质量参差不齐，运行过程中难免出现各种问题。

常见问题(例如隔离开关的热、阻塞和锈蚀)会影响电网的安全稳定运行。

随着电器检测技术的发展和应用，现在可以更早地检测隔离开关发热故障，及时处理，防止发热问题的恶化影响电网安全。

为了提高电网运行的安全性和可靠性，必须重视隔离开关发热问题，深入分析原因，制定对策，彻底消除隔离开关发热的危险。

1高压开关柜手车触头发热的危害高压柜作为电力公司的重要电气设备，支持发电、输电和供电。

同时，高压开关柜是一种基本电气设备，在设备使用过程中出现故障时不能可靠供电。

高压开关柜运行过程中，设备温度升高、热故障的主要原因是触头松动、触头接触不良。

在高压开关柜温度升高、热故障的情况下，电气设备会损坏，修理不仅要花费更多的时间，而且要花费大量资金，给企业带来严重的经济损失。

高压开关柜中手车接触发热情况是由于长期运行所致。

在电流的长期效应下，热效应可以导致温度的升高。

如果接触温度上升超过绝缘设备的临界值，绝缘设备就会受损，导致接地短路或相间短路，甚至断路器和电流互感器爆炸等。

同时，一次事故可能导致相邻设备出现故障，直到影响整个网络的可靠供电。

高压开关柜中连接的手车触头通常由铜排进行，铜排传热性能较高，铜排吸收高压开关柜运行时产生的热量，使所用触头接触式温度升高破裂时，高压开关柜的维护和修理将非常复杂，无法保证高压开关柜的电气性能恢复到原来的水平。

开关柜温升试验标准开关柜是电力系统中必不可少的一种设备，它在电力传输、分配和控制中起着至关重要的作用。

然而，长期以来，由于过载、短路等原因，开关柜内部的温度会不断升高，这不仅会影响开关柜本身的性能和寿命，还会给电力系统带来严重的安全隐患。

因此，为了确保开关柜的安全可靠运行，需要对其进行温升试验。

一、试验目的开关柜温升试验是为了检测开关柜在额定负载下长时间运行时内部温度的变化情况，以评估其耐用性和安全性能。

二、试验范围开关柜温升试验适用于低压开关柜、中压开关柜和高压开关柜等各种类型的开关柜。

三、试验条件1. 试验环境温度为20℃±5℃，相对湿度为50%±5%。

2. 试验电源为额定电压，额定频率的交流电源。

3. 试验时间为连续8小时，如果需要更长时间的试验，应在试验前说明。

4. 试验负载为开关柜的额定负载。

5. 试验前应检查开关柜是否符合设计要求和制造标准，确认电气连接正常，绝缘性能良好。

四、试验步骤1. 将开关柜置于试验室内，并将试验室温度调整至20℃±5℃。

2. 将电源接入开关柜，通电后将其负载至额定负载。

3. 连续运行8小时，记录开关柜内部的温度变化情况。

4. 试验结束后，将开关柜内部的温度恢复至试验前的状态，检查开关柜是否存在异常情况。

五、试验结果1. 试验后应记录开关柜内部温度的变化情况，并绘制温度变化曲线图。

2. 开关柜内部温度升高的最大值应符合设计要求和制造标准，不得超过规定的限制值。

3. 如果开关柜内部温度升高超过了规定的限制值，应进行进一步分析，并采取相应的措施。

六、试验注意事项1. 在试验过程中，应定期检查开关柜的电气连接是否正常，绝缘性能是否良好，以确保试验的安全可靠进行。

2. 在试验前，应对试验室进行清洁和消毒，防止试验过程中的污染和干扰。

3. 试验结束后，应及时将开关柜内部的温度恢复至试验前的状态，以防止试验过程中造成的损坏和影响。

4. 试验结果应及时记录和报告，以便进行进一步的分析和处理。

某水电站13.8kV出口开关柜发热的原因分析及解决措施摘要：该水电站在机组带负荷运行期间，出口开关柜温度偏高，振动较大，若长时间运行，必然影响到设备安全稳定性，本文将针对这种现象，从通风散热、柜体材质等方面进行原因分析，给出一些在线监测方法，给出开关柜实际运行中发热处理措施，希望为相关工作人员起到参考和借鉴。

关键词：13.8kV 出口开关柜发热原因分析处理措施1概况该水电站位于云南省宣威市北盘江流域革香河上，装机2X90MW，两台机组于2018年9月投运，13.8kV出口电压通过13.8kV出口开关柜送至主变，由主变升压至220kV送出至贵州电网，出口开关柜型号为XGN5-15，柜体材质为不锈钢，额定电流为6300A，母排采用铜母线。

2背景自投运以来，该水电站发电机出口开关柜运行状况逐年恶化，发现满负荷运行期间，出口开关柜温度偏高，并伴有较大的振动声，通过红外热成像仪检测，柜体外壳温度均在69℃以上，开关柜温度过高和震动幅度过大，严重影响到柜内设备的正常安全运行，每次开机需靠现场值班人员至现场手动启动抽风风机减低室内温度，以此缓解开关柜柜体温度，结合我公司实际针对该问题进行原因分析，并给出相应解决措施。

3原因分析当金属导体处交变的磁场中运动时，由于电磁感应作用而在金属导体内产生感应电动势，形成涡流，引起较大的涡流损耗，且磁场变化越快，感应电动势就越大，涡流就越强，涡流能使导体发热。

在开关柜中，母线室内，当导体中由电流流过时，横向主母排与垂直分支一起产生交变磁场，柜体内穿墙套管的金属板和隔板会产生感应电动势，从而产生涡流。

高压开关柜内部结构设计及材料组合选择不当，大电流柜涡流发热会导致严重的异常升温。

该水电站在负荷高峰期对出口开关进行红外热成像缺陷普查，曾发现柜内隔板发热达75℃左右，并致使该开关柜柜体温度达80℃，后经确认，主母线是通过大电流在普通钢隔板上产生较大涡流而发热，再加上早期开关柜产品的自然散热系统设计不合理，导致了断路器柜异常发热。
