道路勘测设计(杨少伟)课后答案

《道路勘测设计》复习思考题第一章：绪论2.城市道路分为几类 ?答：快速路，主干路，次干路，支路。

3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。

两阶段设计：即初步设计和施工图设计，适用于一般建设项目。

三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。

4.道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。

5.设计车辆设计速度 .答：设计车辆：指道路设计所采用的具有代表性车辆。

设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。

6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。

第二章：平面设计1.道路的平面、纵断面、横断面。

答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。

2.为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。

3.汽车的行驶轨迹特征。

答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。

4.公路的最小圆曲线半径有几种？分别在何种情况下使用。

答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。

5.平面线形要素及各要素的特点。

答：直线，圆曲线，缓和曲线。

6.缓和曲线的作用，确定其长度因素。

道路勘测技术杨少伟道路勘测设计试卷及课后习题答案课后习题参考答案第五章 横断面设计5.1 某新建三级公路，设计速度V ＝30km/h ，路面宽度B ＝7m ，路拱i G =2%，路肩b J ＝0.75m ，i J ＝3％。

某平曲线α＝34°50"08´，R ＝150m ，L s ＝40m ，交点桩号为K7+086.42。

试求曲线上5个主点及下列桩号的路基路面宽度、横断面上的高程与设计高程之差：1）K7+030；2) K7+080；3）K7+140；4) K7+160（圆曲线上的全加宽与超高值按《规范》处理） 解：已知：JD ＝K7+086.42，α＝34°50′08″，R =150 m ，L s ＝40 m平曲线要素计算：243320.44424238419.9882240s ss s L L p R R L L q R --＝＝＝＝s +tan 67.186=+131.199=+sec 7.6742 3.173T R p q L R L E R p R J T L ααα+⋅＝（）＝2＝（）－＝2＝－＝主点桩号计算：ZH ＝K7+019.234 HY ＝K7+059.234QZ= K7+074.834 YH ＝K7+110.433 HZ ＝K7+150.433 超高过渡及加宽计算：超高过渡采用内边轴旋转，加宽线性过渡，路基边缘为设计高程，山岭重丘区三级公路采用第一类加宽：b ＝0.6 m ，已知i h ＝4％，则x 0＝i a /i h ⋅L c ＝2/4×40＝20 mK7+030处：（前缓和曲线上）ΔΔx ＝10.766 b x ＝x/L c ⋅b ＝0.16 m ，i 内＝ig ＝2％，i 外＝x/ L c ⋅2i h －i g ＝0.1532％ B内＝3.66 B外＝3.50 b j ＝0.75 B内’＝4.41 B 外’＝4.25 △h内＝b j ⋅i j －（b j +b x ）i内＝0.75×3％－（0.75+0.16）×2％＝0.004△h 内’＝b j ⋅i j －b j ⋅i 内＝0.75×3％－0.16×2％＝位置0.019△h中＝b j⋅i j+B/2⋅i内＝0.75×3％+7.0/2×2％＝0.093△h外＝b j⋅i j+B/2⋅（i内+i外）＝0.75×3％+3.5×（2％+0.1532％）＝0.098△h外’＝b j⋅i j+B/2⋅i内+（B/2 + b j）⋅i外＝0.75×3％+3.5×2％+（3.5+0.75）×0.1532％＝0.099K7+080处：（圆曲线上）位置i内＝i外＝4％B内＝4.10 B外＝3.50 B内′＝4.85 B外′＝4.25△h内＝b j⋅i j－（b j+b x）i内＝0.75×3％－（0.75+0.16）×4％＝－0.032△h内′＝b j⋅i j－b j⋅i内＝0.75×3％－0. 6×4％＝0.002△h中＝b j⋅i j+B/2⋅i内＝0.75×3％+7.0/2×4％＝0.163△h外＝b j⋅i j+B/2⋅（i内+i外）＝0.75×3％+3.5×（4％+4％）＝0.303△h外′＝b j⋅i j+B/2⋅i内+（B/2 + b j）⋅i外＝0.75×3％+3.5×4％+（3.5+0.75）×4％＝0.333K7+140处：（与K7+030处相似，后缓和曲线上）i内＝i g＝2％x＝10.433 b x＝0.16 i外＝0.0866％△h内＝b j⋅i j－（b j+b x）i内＝0.75×3％－（0.75+0.16）×2％＝0.004△h内′＝b j⋅i j－b j⋅i内＝0.75×3％－0. 6×2％＝0.019△h中＝b j⋅i j+B/2⋅i内＝0.75×3％+7.0/2×2％＝0.093△h外＝b j⋅i j+B/2⋅（i内+i外）＝0.75×3％+3.5×（2％+0.0866％）＝0.096△h外′＝b j⋅i j+B/2⋅i内+（B/2 + b j）⋅i外＝0.75×3％+3.5×2％+（3.5+0.75）×0.0866％＝0.096K7+160处：（直线段上）B内＝3.50 B外＝3.50 B内’＝4.25 B外’＝4.25△h内＝0△h内′＝b j⋅i j＝0.023△h中＝b j⋅i j+B/2⋅i g＝0.75×3％+7.0/2×4％＝0.093△h外＝0△h外′＝b j⋅i j＝0.0235.2某双车道公路，设计速度V＝60km/h，路基宽度8.5m，路面宽度7.0m。

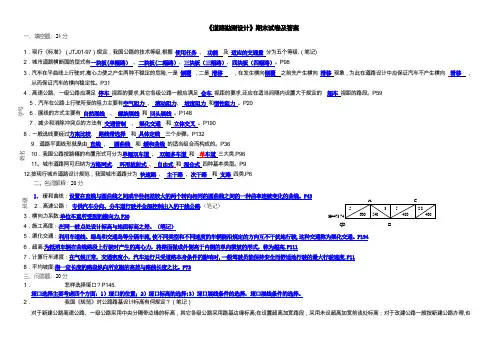

BAQD《道路勘测设计》期末试卷及答案一．填空题：24分1．现行《标准》（JTJ01-97）规定，我国公路的技术等级,根据 使用任务 、 功能 及 适应的交通量 分为五个等级.（笔记) 2．城市道路横断面的型式有一块板(单幅路） 、二块板(二幅路）、三块板（三幅路）、四块板（四幅路）。

P983．汽车在平曲线上行驶时,离心力使之产生两种不稳定的危险,一是 倾覆 ，二是 滑移 ，在发生横向倾覆 之前先产生横向 滑移 现象，为此在道路设计中应保证汽车不产生横向 滑移 ,从而保证汽车的横向稳定性。

P314．高速公路、一级公路应满足 停车 视距的要求,其它各级公路一般应满足 会车 视距的要求,还应在适当间隔内设置大于规定的 超车 视距的路段。

P59 5．汽车在公路上行驶所受的阻力主要有空气阻力 、 滚动阻力、 坡度阻力 和惯性阻力 。

P20 6．展线的方式主要有 自然展线 、 螺旋展线 和 回头展线 。

P1487．减少和消除冲突点的方法有 交通管制 、 渠化交通 和 立体交叉 。

P190 8．一般选线要经过方案比较、 路线带选择 和 具体定线 三个步骤。

P1329．道路平面线形就是由 直线 、 圆曲线 和 缓和曲线 的适当组合而构成的。

P3610．我国公路按路幅的布置形式可分为单幅双车道 、 双幅多车道 和 单车道 三大类.P96 11。

城市道路网可归纳为方格网式、 环形放射式 、 自由式 和 混合式 四种基本类型。

P912.按现行城市道路设计规范，我国城市道路分为 快速路 、 主干路 、次干路 和 支路 四类.P6二、名词解释：20分1． 缓和曲线：设置在直线与圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。

P43 2．高速公路： 专供汽车分向、分车道行驶并全部控制出入的干线公路.（笔记）3．横向力系数:单位车重所受到的横向力.P304．施工高度：在同一桩点处设计标高与地面标高之差。

道路勘测设计第二章作业2-1、汽车行驶轨迹有哪些特征？道路平面线形由哪些要素组成？答：特征：（1）轨迹是连续的，即轨道上任一点不出现折转和错位；（2）轨迹的曲率是连续的，任一点不出现两个曲率值；（3）曲率变化是连续的，任一点不出现两个曲率变化率值。

平面线形要素：直线、圆曲线和缓和曲线。

2-2、为何要限制直线的长度？答：（1）在地形起伏较大的地区，直线难与地形相适应，产生高填深挖路基，破坏自然景观；（2）若长度运用不当，会影响线性的连续性；（3）过长的直线会使驾驶员感到单调、疲倦和急躁，易超速行驶，对安全行车不利。

2-3、公路的最小圆曲线半径有几种? 分别在何情况下使用？答：三种：极限最小半径、一般最小半径和不设超高的最小半径。

（1）极限最小半径：是路线设计中的极限值，是在特殊困难条件下不得已才使用的，一般不轻易采用。

（2）一般最小半径：是在通常情况下推荐采用的最小半径。

（3）不设超高的最小半径：当圆曲线半径较大时，离心力的影响较小，路面摩阻力可保证汽车有足够的稳定性，这时可使用不设超高的最小半径。

2-4、缓和曲线的作用是什么？确定其长度应考虑哪些因素？答：作用：1.曲率连续变化，便于车辆遵循。

2.离心加速度逐渐变化，旅客感觉舒适。

3.超高横坡度及加宽逐渐变化，行车更加平稳。

4.与圆曲线配合，增加线形美观。

因素：1.旅客感觉舒适；2.超高渐变率适中；行驶时间不过短。

2-5、设某二级公路设计速度为80km/h ，路拱横坡为2%。

（1）试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取0.035和0.15）。

（2） 当采用极限最小半径时，缓和曲线长度应为多少（路面宽B = 9 m ,超高渐变率取1/150） ？解：（1）不设超高时：）（h V R i 1272+=μ＝0.02)]-(0.035[127802⨯＝3359.58 m ，规范中取3350m.设超高时：）（h V R i 1272+=μ＝0.8)](0.15[127802+⨯＝219.1 m ，规范中取250m 。

《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。

3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。

两阶段设计：即初步设计和施工图设计，适用于一般建设项目。

三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。

4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。

5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。

设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。

6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。

第二章：平面设计1. 道路的平面、纵断面、横断面。

答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。

2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。

3. 汽车的行驶轨迹特征。

答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。

4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。

答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。

5. 平面线形要素及各要素的特点。

答：直线，圆曲线，缓和曲线。

第二章习题2-1 已知某条道路的滚动阻力系数为0.015，如果东风EQ140型载重车装载90%时，挂1V档以30km／h的速度等速行驶，试求（1）H=0，（2）H=1500m 海拔高度上所能克服的最大坡度。

2-2己知λ=0.8，f=1%，若东风EQ-140型载重车以80km／h的速度开始在3%的坡道上爬坡，当该坡道长为600m时，求到达坡顶的车速。

2-3假定某弯道的最大横向力系数为0.10，则（1）当R=500m，ih=5%时，允许最大车速为多少？（2）当V=80km/h，ih=-2%（反超高）时，平曲线半径至少应为多大？2-4设某条道路规定的最大纵坡为5%，当汽车以80km／h的速度在半径为250m、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。

习题答案：2-1 1）海拔H=0，ξ=1，装载90%，G'=G×90%，2）H=1500，ξ=0.83，装载90%，G'=G×90%，f=1%，Dmax=0.06，1）当H=0时：i 1=tgαmax=tg(3.2496)= 5.67%2)当H=1500时，αmax=2.593768i 2=tgαmax=tg(2.593768)= 4.53%2-2因为V=80km/h，故为V档，λ=0.8，f=1%，查图2-8a）得，V1=80km/h，S1=120m，S2=600+120=720 则 V2=57km/h2-3 μ=0.10（1）R=500，ih=5%km/h（2）V=80km/h，ih=-2%2-4 纵坡i=5%，V=80km/h，R=250，ih=8%第三章习题1．用级数展开法计算p、q的表达式。

=15°28′30″，半径R=600m，2．已知平原区某二级公路有一弯道，偏角α右JD=K2+536.48。

要求：（1）计算确定缓和曲线长度Ls（2）计算曲线主点里程桩号；（3）计算曲线上每隔25m整桩号的切线支距值。

《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。

3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。

两阶段设计：即初步设计和施工图设计，适用于一般建设项目。

三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。

4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。

5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。

设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。

6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。

第二章：平面设计1. 道路的平面、纵断面、横断面。

答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。

2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。

3. 汽车的行驶轨迹特征。

答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。

4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。

答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。

5. 平面线形要素及各要素的特点。

答：直线，圆曲线，缓和曲线。

课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。

解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则 海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111 海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925 IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N T MN M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时，000arcsin0.04832.77tan 4.839%i αα=====o故：同理：H ＝1500时，1500150015002.162tan 3.775%i αα===o故：2.3 假定某弯道的最大横向力系数为0.10，则：（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；由2h =127V i Rμ-，（1）97.6km /h V ===（2）2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。

道路勘测设计课后部分答案道路勘测设计复习题一、填空1、现代交通运输由（铁路）、（道路）、（水运）、航空、管道等五种运输方式组成。

2、道路平面线形是由直线、（圆曲线）和（缓和曲线）组成或将之称为平面三要素。

3、《公路工程技术标准》JTG B01-2003根据（功能）和（适应的交通量）将公路分为五个等级。

4、汽车在公路上匀速行驶时，遇到的阻力一般有空气阻力、摩擦阻力和（惯性阻力）。

5、平面线形组合的基本型是按直线、（圆曲线）、（缓和曲线）、（圆曲线）、直线的顺序组合起来的线形形式。

6、设计速度是确定公路（几何形状）的最关键参数。

7、两个转向相同的相邻曲线间以直线形成的平面线形称为（同向）曲线，而两个转向相反的相邻曲线间以直线形成的平面线形称为（反向）曲线。

8、纵断面的设计线是由（直坡线）和（竖曲线）组成的。

9、山岭区选线布局有（沿河线）、（越岭线）、山脊线三种方式。

10、减少或消灭冲突点的方法有实行交通管制、（在交叉口设置专用车道）、（修建立体交叉）等。

P23311、城市道路分为快速路、主干路、次干路、支路四类。

12、汽车行驶出现的纵向不稳定有纵向倾覆和纵向倒溜滑移两种情况。

14、平面线形组合类型是基本型、S形、卵形、凸形、C形、复合型、回头形曲线。

15、.纵断面设计线的两个基本线形要素是纵坡、竖曲线。

16、城市道路横断面类型分别是单幅路、双幅路、三幅路、四幅路。

17、视距的类型分别有停车视距、会车视距、错车视距、超车视距。

19、展线的方式有自然展线、回头展线、螺旋展线三种。

20、实地放线常用的方法有穿线交点法、直接定交点法、坐标法三种。

21、城市道路道路网有方格网式、环形放射式、自由式、混合式四种基本形式。

25、.高速公路的设计标高一般取中央分隔带的外侧边缘高程。

26、公路横断面类型分别是单幅双车道、双幅多车道、单车道。

27、无中间带的超高过渡方式有绕内边线旋转、绕中线旋转、绕外边线旋转。

30、纸上定线的方法有直线形定线法、曲线形定线法两种。

道路勘测设计杨少伟课后答案最全的版本第三版课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。

解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯ 2-2max max 2-[-] 5.532210(-)N TMN M V M Ugh W M n rG n n ==⨯2 5.699%D PV QV W =++=H =0时，222220001.111 5.699100.0151 1.111(5.66910)0.015arcsin0.04832.77tan 4.839%i αα--⨯⨯-⨯-⨯⨯+=====故：同理： H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，则： （1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；由2h=127Vi Rμ-， （1）127()127(0.100.05)50097.6km /hh V i R μ=+⋅=⨯+⨯=（2）2280629.92m127()127(0.100.02)h V R i μ===+⨯-2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。

课后习题参考答案第二章 汽车行驶特性2.1 某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求〔1〕H ＝0，〔2〕H =1500m 海拔高度上所能克制的最大坡度。

解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，那么 海拔0m 时，海拔系数ξ＝1.0，λ＝〔ξ G /G ′ 海拔1500m 时，海拔系数ξ＝〔1-2.26×105×1500〕＝0.833，λ IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N TMN M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时，000arcsin0.04832.77tan 4.839%i αα=====故：同理：H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，那么：（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%〔反超高〕时，平曲线半径至少应为多大？ 解；由2h =127V i Rμ-，〔1〕97.6km /h V ===〔2〕2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。

道路勘测设计课后习题答案3-9某条道路变坡点桩号为K25+460.00，高程为780.72.m，i1,0.8,，i2,5,，竖曲线半径为5000m。

(1)判断凸、凹性;(2)计算竖曲线要素;(3)计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计高程。

,i1-i2,5,,0.8,,4.2, 凹曲线,解:,5000×4.2,,210.00 m T,L/2,105.00 m E=T2/2R,1.10 m,,L,R 竖曲线起点桩号:K25+460,T,K25+355.00 设计高程:780.72,105×0.8,,779.88 m K25+400:横距:x,(K25+400),(K25+355.00),45m 竖距:h,x2/2R,0.20 m 切线高程:779.88+45×0.8,,780.2 m 设计高程:780.24+0.20,780.44 m K25+460:变坡点处设计高程=变坡点高程+E=780.72+1.10,781.82 m竖曲线终点桩号:K25+460，T,K25+565 设计高程:780.72+105×5,,785.97 m K25+500:两种方法1、从竖曲线起点开始计算横距:x,(K25+500),(K25+355.00),145m 竖距:h,x2/2R,2.10 m 切线高程(从竖曲线起点越过变坡点向前延伸):779.88+145×0.8%=781.04m 设计高程:781.04+2.10,783.14 m 2、从竖曲线终点开始计算横距:x,(K25+565),(K25+500),65m 竖距:h,x2/2R,0.42 m 切线高程 (从竖曲线终点反向计算):785.97-65×5%=782.72m 或从变坡点计算:780.72+(105-65)×5%=782.72m 设计高程:782.72+0.42,783.14 m 两种方法结果相同3-10某城市I级干道，其纵坡分别为i1,-2.5,、i2,+1.5,，变坡点桩号为K1+520.00，标高为429.00m，由于受地下管线和地形限制，曲线中点处的标高要求不低于429.30m，且不高于429.40m，试确定竖曲线的半径，并计算K1+500.00、K1+520.00、K1+515.00点的设计标高。

道路勘测设计课后答案道路勘测设计课后答案一、填空题1.道路按使用特点分为城市道路、公路、厂矿道路、林区道路和乡村道路。

其中，公路可分为国道、省道、县道、乡道和专用公路五个行政等级。

2.公路的几何组成包括路线、路基路面、桥涵、隧道、交通工程设施等。

其中，路线是公路的骨架，它决定了公路的基本走向和主要控制点。

3.公路勘测设计的依据主要有设计任务书、技术标准与规范、地形图、勘察资料、沿线地方政府的意见和要求等。

4.公路勘测设计分为一阶段、两阶段和三阶段三种基本形式。

一阶段设计适用于技术简单、方案明确的小型建设项目或改建工程；两阶段设计适用于一般等级较高的新建公路或技术复杂的改建公路；三阶段设计适用于技术复杂、基础资料缺乏的大型建设项目或特别重要的公路建设项目。

5.公路平面设计包括直线、圆曲线和缓和曲线三个基本元素。

直线是连接两点的最短路线，但在实际道路中应适当采用曲线，以改善线形和提高行车安全性。

圆曲线是具有一定半径的曲线，用于连接直线和缓和曲线。

缓和曲线是连接直线和圆曲线的过渡曲线，用于消除离心力和提高行车舒适性。

6.公路纵断面设计包括纵坡和竖曲线两个基本元素。

纵坡是路线在纵向上的倾斜度，用百分比表示。

竖曲线是连接两个不同纵坡的过渡曲线，用于消除行车时的颠簸感。

7.公路横断面设计包括行车道、中间带、路肩和排水设施等基本组成部分。

其中，中间带是位于行车道中间的隔离带，用于分隔对向车道和分隔同向车道。

路肩是位于行车道外侧的硬质路肩或土质路肩，用于提供侧向支撑和排水功能。

8.公路选线时应综合考虑地形、地质、气候、水文等因素，遵循安全、经济、适用、美观的原则，选择最优方案。

9.公路定线时应根据设计要求和现场实际情况，采用合适的方法确定路线中线的位置和高程。

常用的定线方法有实地放线法和纸上定线法两种。

10.公路平面设计图应包括平面总体设计图、导线图和平面详细设计图等。

其中，平面总体设计图反映路线的基本走向和控制点位置；导线图反映路线的导线点和主要控制点位置；平面详细设计图反映路线的详细几何形状和设计参数。

道路勘测设计课后题（部分）第一章1.我国公路如何分级的？答：高速公路一级，二级，三级，四级2.自然条件对道路设计有哪些影响？答：1.地形决定了选线条件，并直接影响道路的技术标准和指标2.气候状况直接或间接地影响地面水的数量、地下水位高度、路基水温情况等，影响路线平面位置和竖向高度的确定3.水温情况决定了地基和路基附近岩层的稳定性，决定路线方案和布设，同时也决定了土石方施工的难易程度和筑路材料的质量4.土是路基和路面基层的材料，它影响路基形状和尺寸，也影响路面类型和结构的确定5.地面植物影响路线的布设3.城市道路网的结构形式及其特点和适用性有哪些？答：四种基本形式：方格网式、环形放射式、自由式和混合式特点：p194.道路设计阶段及各阶段的主要内容是什么？答：一阶段设计，两阶段设计或三阶段设计内容：p24第二章计算题：p48第三章1.道路最大纵坡是如何确定的？答：大纵坡是指纵坡设计时，各级道路允许采用的最大坡度值。

考虑因素:汽车的动力性能、道路等级、自然条件以及工程及运营的经济等。

城市道路最大纵坡：公路最大纵坡-1% ；高速公路：最大纵坡可上调1%（特殊情况）；海拔2000m以上，四级公路最大纵坡8% ；大中桥上最大纵坡4% ；桥头引道最大纵坡5% ；隧道内最大纵坡3% ；非机动车交通量较大时：平原微丘2~3%；山岭重丘4~5%2.为何要限制平均纵坡及合成坡度？答：限制平均纵坡是为合理运用最大纵坡、坡长限制及缓和坡段的规定，保证车辆安全顺适行驶。

限制合成坡度可以避免急弯和陡坡的不利组合，防止因合成坡度过大而引起该方向滑移，保证行车安全3.为何要设置爬坡车道？如何设置？答：在公路纵坡段较大的路段，大型车与小型车的速差变大，超车频率增加，对行车安全不利。

速差较大的车辆混合行驶，必然减小小快车行驶自由度，导致通行能力降低。

为消除不利影响，在陡坡路段增设爬坡车道。

爬坡车道设置包括：横断面组成、横坡度、平面布置与长度4.避险车道的作用及其组成是什么？答：作用：一是使失控车辆从主线中分流，避免对主线车辆造成干扰；二是使失控车辆平稳停车，不应出现人员伤亡、车辆严重损坏和装载货物严重散落的现象。
