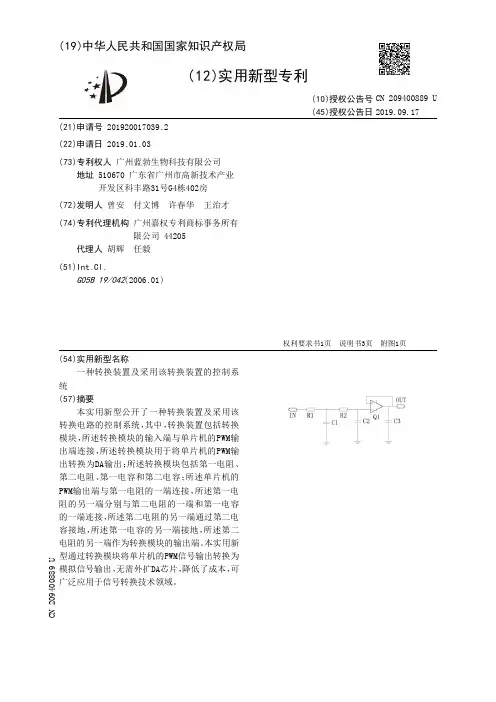

【CN209400889U】一种转换装置及采用该转换装置的控制系统【专利】
实用新型内容 [0003] 为了解决上述技术问题，本实用新型的目的是提供一种转换装置。 [0004] 本实用新型的另一目的是提供一种采用该转换装置的控制系统。 [0005] 本实用新型所采用的技术方案是： [0006] 一种转换装置，包括转换模块，所述转换模块的输入端与单片机的PWM输出端连 接，所述转换模块用于将单片机的PWM输出转换为DA输出； [0007] 所述转换模块包括第一电阻、第二电阻、第一电容和第二电容； [0008] 所述单片机的PWM输出端与第一电阻的一端连接，所述第一电阻的另一端分别与 第二电阻的 一端和第一电 容的 一端连接 ，所述第二电阻的 另一端通过第二电 容接地 ，所述 第一电容的另一端接地，所述第二电阻的另一端作为转换模块的输出端。 [0009] 进一步，还包括放大模块，所述放大模块包括放大器和第三电容； [0010] 所述放大器的反向输入端与第二电阻的另一端连接，所述放大器的正向输入端连 接至放大器的 输出端 ，所述放大器的 输出端通过第三电 容接地 ，所述放大器的 输出端作为 放大模块的输出端。 [0011] 本实用新型所采用的另一技术方案是： [0012] 一种控制系统，包括单片机、转换装置、电磁比例阀和储气罐，所述单片机的PWM输 出端通过转换装置与电 磁比 例阀的 第一输入端连接 ，所述储气罐的输出端与电 磁比 例阀的 第二输入端连接，所述转换装置采用上述的转换装置。 [0013] 进一步，还包括储胶瓶，所述电磁比例阀的输出端与储胶瓶的输入端连接。 [0014] 进一步，还包括气泵，所述气泵的输出端与储气罐的输入端连接。 [0015] 进一步，还包括喷胶阀，所述储胶瓶的输出端与喷胶阀的输入端连接。 [0016] 本实用新型的有益效果是：本实用新型通过转换模块将单片机输出的PWM ቤተ መጻሕፍቲ ባይዱ出转 换为DA输出 ，将单片机的 PWM信号输出转换为模拟信号输出 ，在单片机的 DA输出不够时 ，无 需外扩DA芯片 ，降 低了成本 ；而且本本实 用新型的 转换装置结构简单 ，易于实现 ，能 够得到 广泛的应用。
【CN209265209U】一种智能家居控制装置【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920004717 .1
(22)申请日 2019 .01 .03
(73)专利权人 浙江汉米智能科技有限公司 地址 312000 浙江省绍兴市越城区曲屯路 151号工业设计基地（综合楼）S112
(72)发明人 林嵩
背景技术 [0002] 智能家居是以住宅为平台 ，利用多种现代科技技术将与家居生活有关的设施集 成，从而提升家居安全性、便利性、舒适性、艺术性，使居住环境更加环保节能。 [0003] 智能家居的包含范围广泛，大到整个家居的电路连接系统，小到墙体插座等，在家 庭住宅中都会使用的饮水机，可以对矿泉水进行自动加热，极大地方便了人们的饮水问题， 但是一般情况下，在水桶中的水使用完后，人们无法清晰地注意到桶内水的使用情况，从而 导致水桶中的水用完后，饮水机在“空烧”状态，进而对机器造成较大的损伤。 [0004] 为此，我们提出一种智能家居控制装置解决上述问题。
(51)Int .Cl . G05B 15/02(2006 .01) G05B 19/418(2006 .01)
(10)授权公告号 CN 209265209 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种智能家居控制装置
( 57 )摘要 本实用新型公开了一种智能家居控制装置，
2 .根据权利要求1所述的一种智能家居控制装置，其特征在于，所述伸缩接通装置包括 设置在其中一个卡齿(17) 侧壁上的T型滑槽 (14) ，所述T型滑槽 (14)的一侧侧壁通过竖直设 置的弹簧(13)连接有T型滑块(12) ，且T型滑块(12)的一端贯穿T型滑槽(14)的侧壁并与聪 明座(7)的下侧侧壁相抵设置，所述T型滑块(12)的一侧侧壁上设有金属触头(15) ，所述卡 齿(17)的一侧侧壁上设有金属压片(16) ，所述金属触头(15)、金属压片(16)以及驱动电机 (11)之间通过导线电性连接。
( 12 )实 用新型专利
(21)申请号 201920004717 .1
(22)申请日 2019 .01 .03
(73)专利权人 浙江汉米智能科技有限公司 地址 312000 浙江省绍兴市越城区曲屯路 151号工业设计基地（综合楼）S112
(72)发明人 林嵩
背景技术 [0002] 智能家居是以住宅为平台 ，利用多种现代科技技术将与家居生活有关的设施集 成，从而提升家居安全性、便利性、舒适性、艺术性，使居住环境更加环保节能。 [0003] 智能家居的包含范围广泛，大到整个家居的电路连接系统，小到墙体插座等，在家 庭住宅中都会使用的饮水机，可以对矿泉水进行自动加热，极大地方便了人们的饮水问题， 但是一般情况下，在水桶中的水使用完后，人们无法清晰地注意到桶内水的使用情况，从而 导致水桶中的水用完后，饮水机在“空烧”状态，进而对机器造成较大的损伤。 [0004] 为此，我们提出一种智能家居控制装置解决上述问题。
(51)Int .Cl . G05B 15/02(2006 .01) G05B 19/418(2006 .01)
(10)授权公告号 CN 209265209 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种智能家居控制装置
( 57 )摘要 本实用新型公开了一种智能家居控制装置，
2 .根据权利要求1所述的一种智能家居控制装置，其特征在于，所述伸缩接通装置包括 设置在其中一个卡齿(17) 侧壁上的T型滑槽 (14) ，所述T型滑槽 (14)的一侧侧壁通过竖直设 置的弹簧(13)连接有T型滑块(12) ，且T型滑块(12)的一端贯穿T型滑槽(14)的侧壁并与聪 明座(7)的下侧侧壁相抵设置，所述T型滑块(12)的一侧侧壁上设有金属触头(15) ，所述卡 齿(17)的一侧侧壁上设有金属压片(16) ，所述金属触头(15)、金属压片(16)以及驱动电机 (11)之间通过导线电性连接。

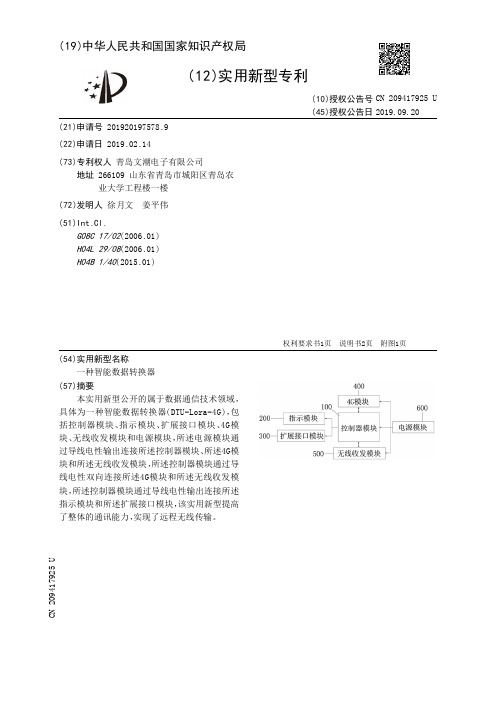

【CN209417925U】一种智能数据转换器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197578.9(22)申请日 2019.02.14(73)专利权人 青岛文潮电子有限公司地址 266109 山东省青岛市城阳区青岛农业大学工程楼一楼(72)发明人 徐月文 姜平伟 (51)Int.Cl.G08C 17/02(2006.01)H04L 29/08(2006.01)H04B 1/40(2015.01)(54)实用新型名称一种智能数据转换器(57)摘要本实用新型公开的属于数据通信技术领域，具体为一种智能数据转换器(DTU -Lora -4G)，包括控制器模块、指示模块、扩展接口模块、4G模块、无线收发模块和电源模块，所述电源模块通过导线电性输出连接所述控制器模块、所述4G模块和所述无线收发模块，所述控制器模块通过导线电性双向连接所述4G模块和所述无线收发模块，所述控制器模块通过导线电性输出连接所述指示模块和所述扩展接口模块，该实用新型提高了整体的通讯能力，实现了远程无线传输。
权利要求书1页 说明书2页 附图1页CN 209417925 U 2019.09.20C N 209417925U权 利 要 求 书1/1页CN 209417925 U1.一种智能数据转换器，其特征在于：包括控制器模块（100）、指示模块（200）、扩展接口模块（300）、4G模块（400）、无线收发模块（500）和电源模块（600），所述电源模块（600）通过导线电性输出连接所述控制器模块（100）、所述4G模块（400）和所述无线收发模块（500），所述控制器模块（100）通过数据线双向连接所述4G模块（400）和所述无线收发模块（500），所述控制器模块（100）通过导线电性输出连接所述指示模块（200）和所述扩展接口模块（300）。
2.根据权利要求1所述的一种智能数据转换器，其特征在于：所述无线收发模块（500）为Lora无线收发模块，所述无线收发模块（500）包括射频电路和Lora天线。

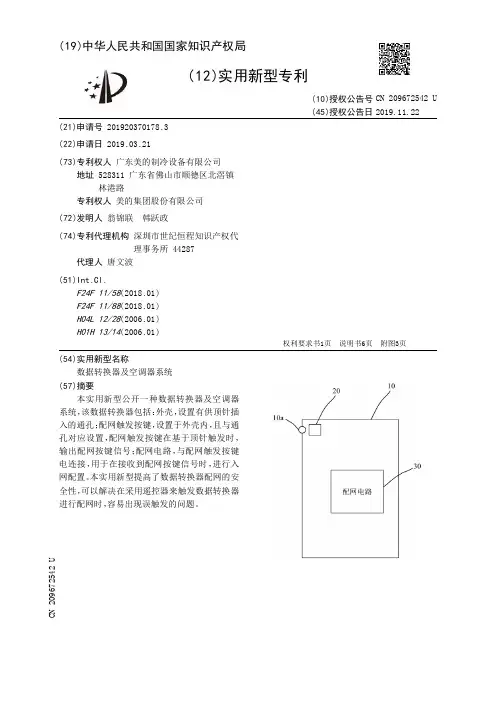

【CN209672542U】数据转换器及空调器系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920370178.3(22)申请日 2019.03.21(73)专利权人 广东美的制冷设备有限公司地址 528311 广东省佛山市顺德区北滘镇林港路专利权人 美的集团股份有限公司(72)发明人 翁锦联 韩跃政 (74)专利代理机构 深圳市世纪恒程知识产权代理事务所 44287代理人 唐文波(51)Int.Cl.F24F 11/58(2018.01)F24F 11/88(2018.01)H04L 12/28(2006.01)H01H 13/14(2006.01)(54)实用新型名称数据转换器及空调器系统(57)摘要本实用新型公开一种数据转换器及空调器系统，该数据转换器包括：外壳，设置有供顶针插入的通孔；配网触发按键，设置于外壳内，且与通孔对应设置，配网触发按键在基于顶针触发时，输出配网按键信号；配网电路，与配网触发按键电连接，用于在接收到配网按键信号时，进行入网配置。
本实用新型提高了数据转换器配网的安全性，可以解决在采用遥控器来触发数据转换器进行配网时，容易出现误触发的问题。
权利要求书1页 说明书6页 附图3页CN 209672542 U 2019.11.22C N 209672542U权 利 要 求 书1/1页CN 209672542 U1.一种数据转换器，其特征在于，所述数据转换器包括：外壳，设置有供顶针插入的通孔；配网触发按键，设置于所述外壳内，且与所述通孔对应设置，所述配网触发按键在基于所述顶针触发时，输出配网按键信号；配网电路，与所述配网触发按键电连接，用于在接收到所述配网按键信号时，进行入网配置。
2.如权利要求1所述的数据转换器，其特征在于，所述数据转换器还包括：配网信号触发产生电路，所述配网信号触发产生电路的输入端与所述配网触发按键电连接，所述配网信号触发产生电路的输出端与所述配网电路的输入端连接；所述配网信号触发产生电路，用于在接收到所述配网按键信号时，输出配网触发信号以触发所述配网电路进行入网配置。

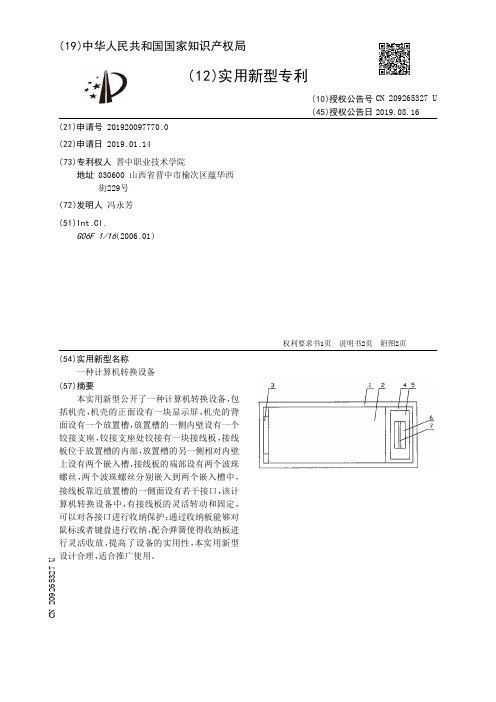

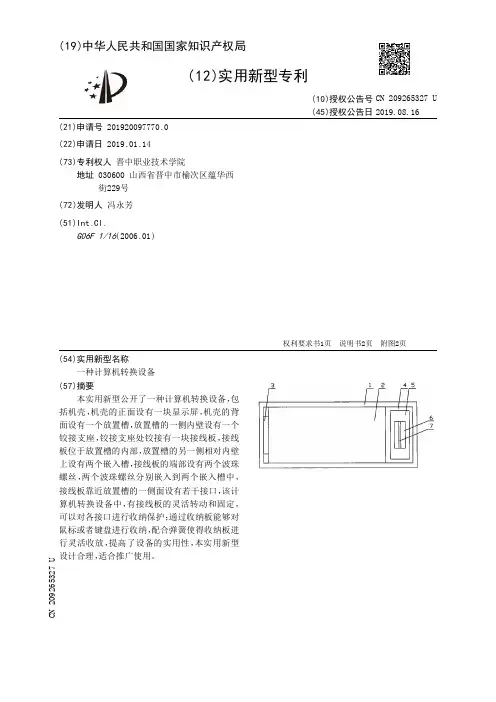

【CN209265327U】一种计算机转换设备【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920097770 .0 (22)申请日 2019 .01 .14 (73)专利权人 晋中职业技术学院
地址 030600 山西省晋中市榆次区蕴华西 街229号
(72)发明人 冯永芳 (51)Int .Cl .
G06F 1/16(2006 .01)
(10)授权公告号 CN 209265327 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种计算机转换设备
( 57 )摘要 本实用新型公开了一种计算机转换设备，包
括机壳 ，机壳的正面设有一块显示屏，机壳的背 面设有一个放置槽，放置槽的一侧内壁设有一个 铰接支座 ，铰接支座处铰接有一块接线板 ，接线 板位于放置槽的内部，放置槽的另一侧相对内壁 上设有两个嵌入槽，接线板的端部设有两个波珠 螺丝，两个波珠螺丝分别嵌入到两个嵌入槽中 ， 接线板靠近放置槽的一侧面设有若干接口 ，该计 算机转换设备中 ，有接线板的灵活转动和固定， 可以对各接口进行收纳保护；通过收纳板能够对 鼠标或者键盘进行收纳，配合弹簧使得收纳板进 行灵活收 放 ，提高了设备的实 用性 ，本实 用新型 设计合理，适合推广使用。
所述放置槽的 一 侧设有收 纳仓 ，收 纳仓的内 部设有一块收 纳板 ，收 纳板与收 纳仓的内 部设有若干弹簧，弹簧处于收缩状态；
收纳板上设有两个收纳槽，收纳槽的槽口设有两个限位块； 所述机壳的内 部设有单片机 ，单片机与显示 屏之间设有显示控 制模块 ，单片机与接口 之间设有信号传输模块。 2 .根据权利要求1所述的计算机转换设备 ，其特征在于 ：所述接口包括以太网接口、 HDMI接口、USB接口和电源接口。 3 .根据权利要求1所述的计算机转换设备，其特征在于：所述弹簧的数量为两个，两个 弹簧关于收纳板的水平中心线对称。 4 .根据权利要求1所述的计算机转换设备，其特征在于：所述收纳仓的前端面设有一个 凹槽，凹槽处设有一根把手。 5 .根据权利要求1所述的计算机转换设备，其特征在于：所述机壳的外周涂有防腐漆。
( 12 )实 用新型专利
(21)申请号 201920097770 .0 (22)申请日 2019 .01 .14 (73)专利权人 晋中职业技术学院
地址 030600 山西省晋中市榆次区蕴华西 街229号
(72)发明人 冯永芳 (51)Int .Cl .
G06F 1/16(2006 .01)
(10)授权公告号 CN 209265327 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种计算机转换设备
( 57 )摘要 本实用新型公开了一种计算机转换设备，包
括机壳 ，机壳的正面设有一块显示屏，机壳的背 面设有一个放置槽，放置槽的一侧内壁设有一个 铰接支座 ，铰接支座处铰接有一块接线板 ，接线 板位于放置槽的内部，放置槽的另一侧相对内壁 上设有两个嵌入槽，接线板的端部设有两个波珠 螺丝，两个波珠螺丝分别嵌入到两个嵌入槽中 ， 接线板靠近放置槽的一侧面设有若干接口 ，该计 算机转换设备中 ，有接线板的灵活转动和固定， 可以对各接口进行收纳保护；通过收纳板能够对 鼠标或者键盘进行收纳，配合弹簧使得收纳板进 行灵活收 放 ，提高了设备的实 用性 ，本实 用新型 设计合理，适合推广使用。
所述放置槽的 一 侧设有收 纳仓 ，收 纳仓的内 部设有一块收 纳板 ，收 纳板与收 纳仓的内 部设有若干弹簧，弹簧处于收缩状态；
收纳板上设有两个收纳槽，收纳槽的槽口设有两个限位块； 所述机壳的内 部设有单片机 ，单片机与显示 屏之间设有显示控 制模块 ，单片机与接口 之间设有信号传输模块。 2 .根据权利要求1所述的计算机转换设备 ，其特征在于 ：所述接口包括以太网接口、 HDMI接口、USB接口和电源接口。 3 .根据权利要求1所述的计算机转换设备，其特征在于：所述弹簧的数量为两个，两个 弹簧关于收纳板的水平中心线对称。 4 .根据权利要求1所述的计算机转换设备，其特征在于：所述收纳仓的前端面设有一个 凹槽，凹槽处设有一根把手。 5 .根据权利要求1所述的计算机转换设备，其特征在于：所述机壳的外周涂有防腐漆。
【CN209283266U】一种网络通信的实时运动控制器【专利】
5 .根据权利要求1所述的一种网络通信的实时运动控制器，其特征在于，所述监控平台 为安装在办公区209283266 U
说 明 书
1/2 页
一种网络通信的实时运动控制器
技术领域 [0001] 本实用新型属于工业运动控制技术领域，具体涉及一种网络通信的实时运动控制 器。
背景技术 [0002] 各制造企业对机器装备自动化、智能化水平的要求不断提高，作为核心技术的运 动控制系统，其作用更为突出；随着软硬件技术及网络通讯技术的飞速发展，工业自动化领 域正在兴起一场颠覆性的智能控制革命。目前运动控制系统往往存在着通用性差，配置不 灵活 和实时性差 ，不能随时随 地获取运动控 制系统中设备运行的 数据 ，当设备升级程序及 维护时 ，需要工程师亲临现场极为不便 ，每台设备运行状况不能及时统计 ，设备使 用不能得 到合理的调度等等问题。这些无疑增加了工作的复杂程度，并且浪费了资源，增加了运营成 本，从而降低了企业的竞争力。 [0003] 因此需要一种结构简单、成本低、具有远程监控、通用性和实时性好的网络通信的 实时运动控制器。
实用新型内容 [0004] 本实用新型的目的是提供一种网络通信的实时运动控制器，以解决传统的运动控 制器需要架设通讯线路或者采用WIFI成本高，通用性和实时性一般的问题。 [0005] 本实用新型提供了如下的技术方案： [0006] 一种网络通信的实时运动控制器，包括运控控制器、NB-IOT基站和监控平台；所述 运动控制器包括电性连接的ARM模块和FPGA模块，所述ARM模块上电性连接有视频接口、USB 接口 、NB-IOT模块、CAN总线接口 和EtherCAT总线接口 ；所述视频接口外接显示器 ，所述USB 接口外接键盘和存储器，所述存储器用于储存加工文件，所述NB-IOT 模块通过所述NB-IOT 基站连接所述监控平台 ；所述FPGA模块上电 性连接有IO口 和伺服驱动接口 ，所述IO口外接 执行机构，所述伺服驱动接口外接伺服驱动器。 [0007] 优选的，所述存储器包括SD卡、U盘和移动硬盘。 [0008] 优选的，所述视频接口包括VGA、DVI、HDMI和DP。 [0009] 优选的，所述NB-IOT模块的型号为BC95。 [0010] 优选的，所述监控平台为安装在办公区域的工作电脑和显示屏。 [0011] 本实用新型的有益效果是： [0012] 本实用新型一种网络通信的实时运动控制器，包括运控控制器、NB-IOT基站和监 控平台；采用NB-IOT基站和NB-IOT模块进行通信，利用物联网技术，显示监控平台与多个运 动控制器之间的无线通讯，区别于传统的导线或WIFI具有功耗低、工作时间长、成本低和实 时性强的优点； [0013] 运动控制器包括电性连接的ARM模块和FPGA模块，ARM模块上电性连接有视频接 口 、USB接口 、NB-IOT模块、CAN总线接口 和EtherCAT总线接口 ；视频接口外接显示器 ，USB
说 明 书
1/2 页
一种网络通信的实时运动控制器
技术领域 [0001] 本实用新型属于工业运动控制技术领域，具体涉及一种网络通信的实时运动控制 器。
背景技术 [0002] 各制造企业对机器装备自动化、智能化水平的要求不断提高，作为核心技术的运 动控制系统，其作用更为突出；随着软硬件技术及网络通讯技术的飞速发展，工业自动化领 域正在兴起一场颠覆性的智能控制革命。目前运动控制系统往往存在着通用性差，配置不 灵活 和实时性差 ，不能随时随 地获取运动控 制系统中设备运行的 数据 ，当设备升级程序及 维护时 ，需要工程师亲临现场极为不便 ，每台设备运行状况不能及时统计 ，设备使 用不能得 到合理的调度等等问题。这些无疑增加了工作的复杂程度，并且浪费了资源，增加了运营成 本，从而降低了企业的竞争力。 [0003] 因此需要一种结构简单、成本低、具有远程监控、通用性和实时性好的网络通信的 实时运动控制器。
实用新型内容 [0004] 本实用新型的目的是提供一种网络通信的实时运动控制器，以解决传统的运动控 制器需要架设通讯线路或者采用WIFI成本高，通用性和实时性一般的问题。 [0005] 本实用新型提供了如下的技术方案： [0006] 一种网络通信的实时运动控制器，包括运控控制器、NB-IOT基站和监控平台；所述 运动控制器包括电性连接的ARM模块和FPGA模块，所述ARM模块上电性连接有视频接口、USB 接口 、NB-IOT模块、CAN总线接口 和EtherCAT总线接口 ；所述视频接口外接显示器 ，所述USB 接口外接键盘和存储器，所述存储器用于储存加工文件，所述NB-IOT 模块通过所述NB-IOT 基站连接所述监控平台 ；所述FPGA模块上电 性连接有IO口 和伺服驱动接口 ，所述IO口外接 执行机构，所述伺服驱动接口外接伺服驱动器。 [0007] 优选的，所述存储器包括SD卡、U盘和移动硬盘。 [0008] 优选的，所述视频接口包括VGA、DVI、HDMI和DP。 [0009] 优选的，所述NB-IOT模块的型号为BC95。 [0010] 优选的，所述监控平台为安装在办公区域的工作电脑和显示屏。 [0011] 本实用新型的有益效果是： [0012] 本实用新型一种网络通信的实时运动控制器，包括运控控制器、NB-IOT基站和监 控平台；采用NB-IOT基站和NB-IOT模块进行通信，利用物联网技术，显示监控平台与多个运 动控制器之间的无线通讯，区别于传统的导线或WIFI具有功耗低、工作时间长、成本低和实 时性强的优点； [0013] 运动控制器包括电性连接的ARM模块和FPGA模块，ARM模块上电性连接有视频接 口 、USB接口 、NB-IOT模块、CAN总线接口 和EtherCAT总线接口 ；视频接口外接显示器 ，USB

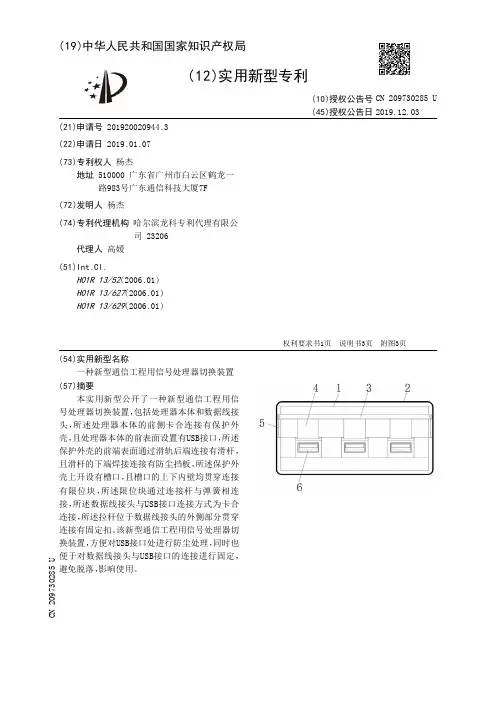

【CN209730285U】一种新型通信工程用信号处理器切换装置【专利】
2 .根据权利要求1所述的一种新型通信工程用信号处理器切换装置，其特征在于：所述 防尘挡板（4）在滑杆（3）的下端等间距设置有3个，且防尘挡板（4）与USB接口（6）一一对应设 置。
3 .根据权利要求1所述的一种新型通信工程用信号处理器切换装置，其特征在于：所述 USB接口（6）与保护外壳（2）上开设的槽口（15）呈一一对应分布，且槽口（15）的上下内壁上 等间距贯穿连接有限位块（13），并且限位块（13）远离USB接口（6）的一面呈圆弧状。
6 .根据权利要求1所述的一种新型通信工程用信号处理器切换装置，其特征在于：所述 槽口（15）在保护外壳（2）上等间距设置有3个，且槽口（15）的大小尺寸等于USB接口（6）的大 小尺寸。
2
CN 209730285 U
说 明 书
1/3 页
一种新型通信工程用信号处理器切换装置
技术领域 [0001] 本实用新型涉及通信工程相关技术领域，具体为一种新型通信工程用信号处理器 切换装置。
背景技术 [0002] 目前，通信工程(也作电信工程，旧称远距离通信工程、弱电工程)是电子工程的一 个重要分支，电子信息类子专业，同时也是其中一个基础学科，该学科关注的是通信过程中 的信息传输和信号处理的原理和应用，本专业学习通信技术、通信系统和通信网等方面的 知识，能在通信领域中从事研究、设计、制造、运营及在国民经济各部门和国防工业中从事 开发、应用通信技术与设备。 [0003] 但是，一般的通信工程用信号处理器切换装置在使用时，数据线接头容易松动脱 落 ，同时在不使 用时 ，USB接口容易落灰 ，影响使 用，为此我 们提出了一种新型通信工程 用信 号处理器切换装置，用来解决上述问题。
权利要求书1页 说明书3页 附图3页
CN 209730285 U
3 .根据权利要求1所述的一种新型通信工程用信号处理器切换装置，其特征在于：所述 USB接口（6）与保护外壳（2）上开设的槽口（15）呈一一对应分布，且槽口（15）的上下内壁上 等间距贯穿连接有限位块（13），并且限位块（13）远离USB接口（6）的一面呈圆弧状。
6 .根据权利要求1所述的一种新型通信工程用信号处理器切换装置，其特征在于：所述 槽口（15）在保护外壳（2）上等间距设置有3个，且槽口（15）的大小尺寸等于USB接口（6）的大 小尺寸。
2
CN 209730285 U
说 明 书
1/3 页
一种新型通信工程用信号处理器切换装置
技术领域 [0001] 本实用新型涉及通信工程相关技术领域，具体为一种新型通信工程用信号处理器 切换装置。
背景技术 [0002] 目前，通信工程(也作电信工程，旧称远距离通信工程、弱电工程)是电子工程的一 个重要分支，电子信息类子专业，同时也是其中一个基础学科，该学科关注的是通信过程中 的信息传输和信号处理的原理和应用，本专业学习通信技术、通信系统和通信网等方面的 知识，能在通信领域中从事研究、设计、制造、运营及在国民经济各部门和国防工业中从事 开发、应用通信技术与设备。 [0003] 但是，一般的通信工程用信号处理器切换装置在使用时，数据线接头容易松动脱 落 ，同时在不使 用时 ，USB接口容易落灰 ，影响使 用，为此我 们提出了一种新型通信工程 用信 号处理器切换装置，用来解决上述问题。
权利要求书1页 说明书3页 附图3页
CN 209730285 U

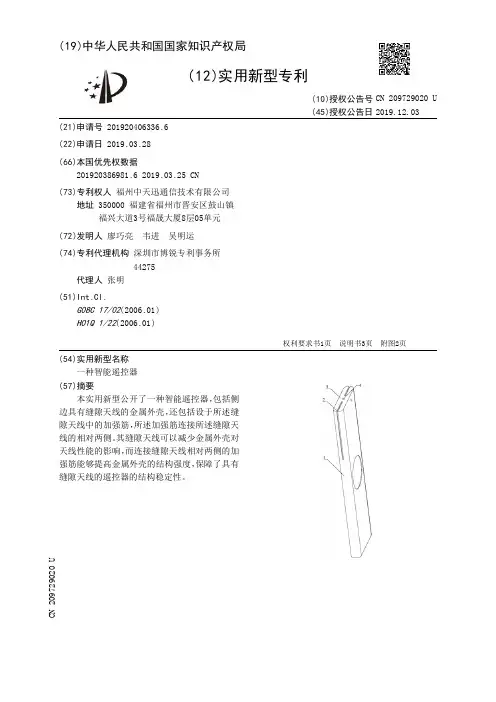

【CN209729020U】一种智能遥控器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920406336.6(22)申请日 2019.03.28(66)本国优先权数据201920386981.6 2019.03.25 CN(73)专利权人 福州中天迅通信技术有限公司地址 350000 福建省福州市晋安区鼓山镇福兴大道3号福晟大厦8层05单元(72)发明人 廖巧亮 韦进 吴明运 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.G08C 17/02(2006.01)H01Q 1/22(2006.01)(54)实用新型名称一种智能遥控器(57)摘要本实用新型公开了一种智能遥控器，包括侧边具有缝隙天线的金属外壳，还包括设于所述缝隙天线中的加强筋，所述加强筋连接所述缝隙天线的相对两侧。
其缝隙天线可以减少金属外壳对天线性能的影响，而连接缝隙天线相对两侧的加强筋能够提高金属外壳的结构强度，保障了具有缝隙天线的遥控器的结构稳定性。
权利要求书1页 说明书3页 附图2页CN 209729020 U 2019.12.03C N 209729020U权 利 要 求 书1/1页CN 209729020 U1.一种智能遥控器，包括侧边具有缝隙天线的金属外壳，其特征在于：还包括设于所述缝隙天线中的加强筋，所述加强筋连接所述缝隙天线的相对两侧。
2.根据权利要求1所述的智能遥控器，其特征在于：所述缝隙天线包括蓝牙天线和/或WIFI天线。
3.根据权利要求1所述的智能遥控器，其特征在于：所述加强筋靠近所述缝隙天线的中心设置。
4.根据权利要求1所述的智能遥控器，其特征在于：所述加强筋上设有发射孔。
5.根据权利要求1所述的智能遥控器，其特征在于：所述缝隙天线内设有填充体。
6.根据权利要求1所述的智能遥控器，其特征在于：所述缝隙天线的宽度W取值范围为0.5mm≤W≤1.2mm，所述加强筋的长度L取值范围为L≥10mm。

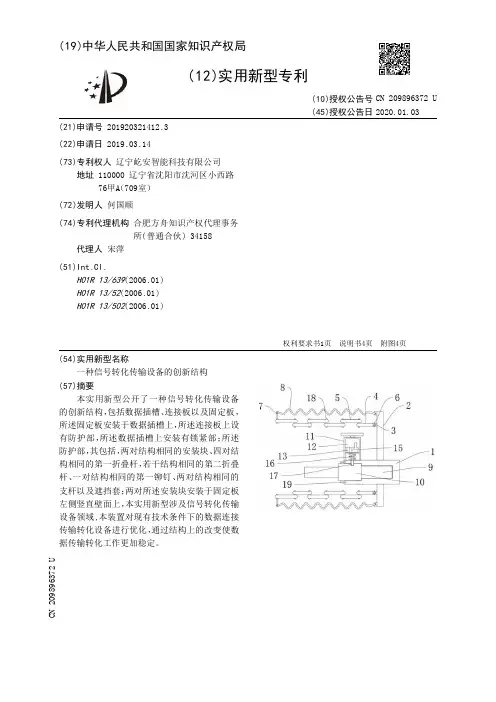

【CN209896372U】一种信号转化传输设备的创新结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321412.3(22)申请日 2019.03.14(73)专利权人 辽宁屹安智能科技有限公司地址 110000 辽宁省沈阳市沈河区小西路76甲A （709室）(72)发明人 何国顺 (74)专利代理机构 合肥方舟知识产权代理事务所(普通合伙) 34158代理人 宋萍(51)Int.Cl.H01R 13/639(2006.01)H01R 13/52(2006.01)H01R 13/502(2006.01)(54)实用新型名称一种信号转化传输设备的创新结构(57)摘要本实用新型公开了一种信号转化传输设备的创新结构，包括数据插槽、连接板以及固定板，所述固定板安装于数据插槽上，所述连接板上设有防护部，所述数据插槽上安装有锁紧部；所述防护部，其包括，两对结构相同的安装块、四对结构相同的第一折叠杆，若干结构相同的第二折叠杆、一对结构相同的第一铆钉、两对结构相同的支杆以及遮挡套；两对所述安装块安装于固定板左侧竖直壁面上，本实用新型涉及信号转化传输设备领域,本装置对现有技术条件下的数据连接传输转化设备进行优化，通过结构上的改变使数据传输转化工作更加稳定。
权利要求书1页 说明书4页 附图4页CN 209896372 U 2020.01.03C N 209896372U权 利 要 求 书1/1页CN 209896372 U1.一种信号转化传输设备的创新结构，包括数据插槽(1)、连接板以及固定板(2)，其特征在于，所述固定板(2)安装于数据插槽(1)上，所述连接板上设有防护部，所述数据插槽(1)上安装有锁紧部；所述防护部，其包括，两对结构相同的安装块(3)、四对结构相同的第一折叠杆(4)，若干结构相同的第二折叠杆(5)、一对结构相同的第一铆钉(6)、两对结构相同的支杆(7)以及遮挡套(8)；两对所述安装块(3)安装于固定板(2)左侧竖直壁面上，四对所述第一折叠杆(4)活动连接于两对所述安装块(3)上，一对所述铆钉安装于四对所述第一折叠杆(4)上，若干所述第二折叠杆(5)通过所述第一铆钉(6)连接于安装于四对所述第一折叠杆(4)，两对所述支杆(7)安装于所述第二折叠杆(5)左端，所述遮挡套(8)一端安装于固定板(2)上，另一端安装于两对所述支杆(7)上；所述锁紧部，其包括：数据插头(9)、橡胶套(10)、套筒(11)、上齿柱(12)、下齿柱(13)、活动柱(14)、导向筋(15)、弹簧(16)以及锁紧杆(17)；所述数据插头(9)上安装有橡胶套(10)，所述套筒(11)安装于数据插槽(1)外侧上壁面上，所述上齿柱(12)安设于套筒(11)内，且与所述套筒(11)内壁相贴合，所述下齿柱(13)嵌装于上齿柱(12)内，且位于所述上齿柱(12)下方，所述活动柱(14)活动安置于上齿柱(12)内，且与下齿柱(13)固定连接，所述导向筋(15)套装于下齿柱(13)外侧，其上端采用斜齿结构，且与下齿柱(13)相啮合，所述上齿柱(12) 上开设有导向槽，所述导向筋(15)可以在导向槽内滑动，所述弹簧(16)安设于下齿柱(13)与所述数据插槽(1)之间，所述锁紧杆(17)贯穿于数据插槽(1)以及弹簧(16)，与所述下齿柱(13)相连接，所述橡胶套(10)上开设有凹孔。
【CN209313811U】一种切换控制装置及空调器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266212.2(22)申请日 2019.03.01(73)专利权人 奥克斯空调股份有限公司地址 315000 浙江省宁波市鄞州区姜山镇上何.夏施村(72)发明人 肖宏利 (74)专利代理机构 北京超成律师事务所 11646代理人 栾波(51)Int.Cl.H03K 17/60(2006.01)F24F 11/63(2018.01)(54)实用新型名称一种切换控制装置及空调器(57)摘要本实用新型提供了一种切换控制装置及空调器，切换控制装置包括第一切换单元及第二切换单元，第一切换单元包括第一开关管及第一二极管，第二切换单元包括第二开关管及第二二极管，通过第一开关管、第二开关管、第一二极管、第二二极管的简单组合，在选择信号的控制下，可以将将两个风机的转速反馈信号择一进行输出，当所述选择信号为高电平时，所述第一开关管截止，第一设备的信号输出至所述输出端口；当所述选择信号为低电平时，所述第二开关管截止，第二设备的信号输出至所述输出端口，从而可以减少控制器反馈端口的占用，节约控制器的端口资源，同时还可以降低控制程序的编译难度。
权利要求书2页 说明书6页 附图3页CN 209313811 U 2019.08.27C N 209313811U权 利 要 求 书1/2页CN 209313811 U1.一种切换控制装置，其特征在于，所述切换控制装置(100)与第一设备和第二设备均电连接，用于根据选择信号对第一设备或第二设备的信号择一进行输出，所述切换控制装置(100)包括：选择端口、输出端口、第一切换单元(113)及第二切换单元(114)；所述选择端口用于接收选择信号，所述选择信号包括高电平信号或低电平信号；所述第一切换单元(113)与所述第一设备电连接，以获取所述第一设备的信号，所述第一切换单元(113)还与所述选择端口及输出端口电连接；所述第二切换单元(114)与所述第二设备电连接，以获取所述第二设备的信号，所述第二切换单元(114)还与所述选择端口及输出端口电连接；所述第一切换单元(113)及所述第二切换单元(114)用于根据所述选择信号将对应的第一设备的信号或第二设备的信号中的一个通过所述输出端口进行输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920327280.5
(22)申请日 2019.03.14
(73)专利权人 黄淮学院
地址 463000 河南省驻马店市开源大道76
号
(72)发明人 张健 魏迎军 冯刚 崔英杰
黄安穴 魏雪峰 胡飞
(74)专利代理机构 成都弘毅天承知识产权代理
有限公司 51230
代理人 李春霖
(51)Int.Cl.
H04L 29/06(2006.01)
G05B 19/05(2006.01)
(54)实用新型名称
一种新型智能通信转换控制器
(57)摘要
本实用新型公开了一种新型智能通信转换
控制器，属于工业自动化领域，所述控制器分别
连接执行端和控制端，实现执行端和控制端的信
息传输，所述控制器包括协议转换器，所述协议
转换器包括处理器、存储器、下层通信端口和上
层通信端口，所述协议转换器通过下层通信端口
与执行端连接，所述协议转换器通过上层通信端
口与PLC控制器连接，所述PLC控制器通过以太网
交换机与所述控制端连接，采用本方案可以有效
的将测控网络中的数据连入互联网中，同时采用
这种方案可以避免PLC采用逐个轮询的方式所带
来的缺点。
权利要求书1页 说明书2页 附图1页CN 209267612 U 2019.08.16
C N 209267612
U
权 利 要 求 书1/1页CN 209267612 U
1.一种新型智能通信转换控制器，所述控制器分别连接执行端和控制端，实现执行端和控制端的信息传输，其特征在于：所述控制器包括协议转换器，所述协议转换器包括处理器、存储器、下层通信端口和上层通信端口，所述协议转换器通过下层通信端口与执行端连接，所述协议转换器通过上层通信端口与PLC控制器连接，所述PLC控制器通过以太网交换机与所述控制端连接。
2.根据权利要求1所述的一种新型智能通信转换控制器，其特征在于，所述协议转换器上层通信端口包括以太网端口，所述下层通信端口包括RS-232串口、RS-422串口和RS-485串口。
3.根据权利要求1所述的一种新型智能通信转换控制器，其特征在于，所述协议转换器上还设置有数字输入通道。
4.根据权利要求1所述的一种新型智能通信转换控制器，其特征在于，所述PLC控制器下发命令采用的协议是Modbus TCP，所述执行端接收命令采用的协议是Modbus RTU。
