PCFK可逆锤式破碎机说明书

LPC1020D18锤式破碎机设备操作手册操作说明内容清单1、供货范围1～32、操作与维修说明4～442．操作与维修说明目录1. 安全 (4)1.1安全教育 (4)1.2 安全行为说明 (5)2. 技术数据 (5)2.1设备描述 (5)2.2数据表 (5)2.3 设备工作原理 (6)3. 安装 (17)3.1 一般说明 (17)3.2破碎机的安装 (17)4.润滑 (24)4.1润滑点的分布(图13) (24)4.2润滑脂的选用 (24)4.3轴承润滑脂的填注与补充 (26)5. 备件 (26)5.1备件索引 (26)5.2备件标准代码表 (28)5.3 随机备件及专用工具 (29)6 试车和运转 (29)6.1安全说明 (29)6.2无负荷试车 (30)6.3负荷试车 (30)6.4停车 (31)7 维修和保养 (31)7.1安全说明 (31)7.2检修装置的组装与操作 (31)7.3保养与维修 (37)7.4故障的判断和处理 (40)1．供货范围包括锤式破碎机LPC1020D18专用工具本单位明确规定破碎设备必须严格按照制造执行标准及相关要求进行生产，并通过相关检验要求方至出厂。

设备名称：锤式破碎机设备型号：LPC1020D18设备编号：1113C-082．操作与维修说明1. 安全1.1 安全教育包括在使用说明书中的安全使用按照可能造成的危险的严重程度被划分为三个危险层次。

危险！非常可能导致严重人身伤害或死亡的直接危险。

警告！在某种程度上可能导致严重的人身伤害或死亡的危险或危险行为。

注意！能够导致微小的人身伤害，或产品或财产的损坏的危险或危险行为。

1.2 安全行为说明未经许可，不得随意操作机器！否则会造成人身安全事故！如果设备存在安全隐患，禁止开车。

安全措施没有到位，开车会导致事故发生！只有在所有安全措施都到位，才能开车！确保机器不会重起，关闭所有控制箱，取走钥匙! 设警告标示！2. 技术数据2.1 设备描述本机为水泥生产专用破碎机，用于破碎一般的脆性物料，如石灰石、泥灰岩、泥质粉砂岩、页岩、石膏和煤等。

锤式破碎机操作规程
1、破碎机在开机前应检查各种紧固件有无松动,传动皮带松紧程度,工作前必须空运转1-2分钟,无不正常现象后,方能开始工作.
2、进入破碎机破碎的煤样,须注意检查,严防金属异物或易爆杂物,如雷管混入料样中,以免发生意外事故
3、制样时,首先将煤样加入进料斗内,加盖密封,用手揿动电机启动器按钮,待电机运转正常,再将进料斗闸门手柄缓慢向上提起,使料样均匀进入破碎机内.
4、接样器与破碎机出料口插接时,必须使密封垫与机座很好的接触,以确保密封效果.
5、破碎设备接样器与进料斗的容积比为1:1,操作人员可根据煤样的多少,逐次装入进料斗内,每当进料斗内的一批煤样破碎完毕后应及时停机,抽出接样器,将试样倒出,然后按上述步骤循环作业,直止煤样全部破碎完毕.
停机时,必须待进料斗内的煤样全部经破碎机破碎完毕后,将手松开手柄,关闭进料斗闸门后,再停止电机运转。

7、上壳体掀开可倚靠在托架上,以便于清扫、维修及更换筛板.
8、主轴两端的轴承润滑,可根据运转情况,经常加注适
量的润滑脂.
9、工作及时完毕清理设备。

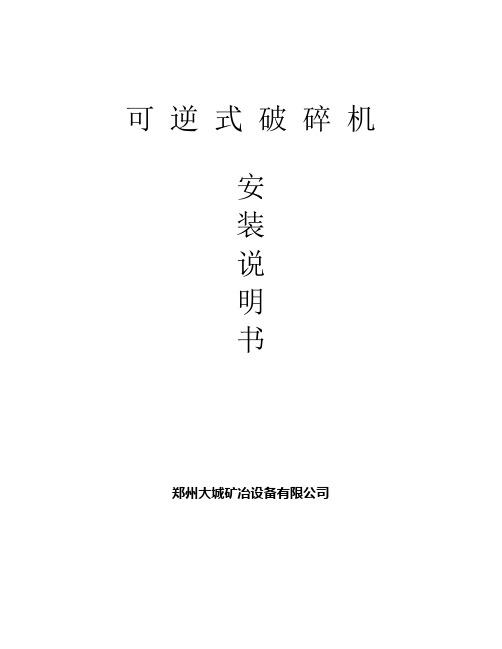

可逆式破碎机安装说明书郑州大城矿冶设备有限公司一、用途及使用范围本系列破碎机是我公司借鉴吸收国内外同类产品先进技术而自主开发的新型破碎机，主要用于煤、煤矸石、炉渣、页岩、疏松石灰石、焦碳、方铅矿、菱铁矿、闪锌矿、褐铁矿等抗压强度不超过100MPa的物料的破碎，尤为适合含水量较大的脆性物料的细碎，广泛适用于化工、电力、矿产、建材、选煤等行业。

二、结构与原理PCFK系列无堵塞细碎破碎机由转子、机体、调节机构等主要部分组成。

电动机通过V带（或直联）传动驱动转子，出料口为无遮挡式设计。

转子由主轴、端板、隔板、锤销、锤头等零件组成。

锤头吊挂在锤销上，锤销安装在端板和隔板上，端板和隔板用平键和螺母固定在主轴上。

机体由机架、齿板、托板、衬板等主要零件组成。

齿板安装在托板上，托板的一端用轴悬挂在机架的轴座上，另一端与调节机构相连。

衬板安装在机架两侧的内壁上，用以保护机架不受磨损，齿板与锤头运动轨迹构成破碎腔。

调节机构由调节垫块、调节轴、螺杆等零件组成，用于调节齿板与锤头的间隙。

本系列破碎机运用纯碰撞原理进行物料的破碎，特殊设计的破碎齿板、破碎腔与旋锤动能设计达到最佳配合。

从进料口中央落下的物料首先被旋锤击向破碎齿板，而后又被齿板反弹向锤头或其它破碎齿板，物料在破碎腔中如此来回弹跳，并在弹跳过程中相互碰撞，被一步一步击碎。

达到设计粒度后的物料从破碎机的底部排出。

出料粒度是通过调节齿板与旋锤间的间隙来完成的。

三、性能特点１、出料粒度均匀、产量大、耗能低。

２、适合含水量大的脆性物料的细碎、不堵塞、粉尘少、噪音低。

３、缩短了物料在破碎腔中的滞留时间，提高易损件的寿命。

４、破碎机双向转动，通过持续的等班次双向转动操作方式，可使锤头和破碎齿板均匀磨损，减少了停机更换易损件的频率。

５、安装方便、破碎机的对称性设计可以按用户需要布置，大大提高了设备安装的自由度。

６、检修迅捷，破碎机两侧的边门都可以做开放性打开，使易损件更换更加快捷，缩短了检修时间。

吉林化工学院本科毕业设计锤式破碎机The design of hammer crusher性质: 毕业设计□毕业论文教学院：机电工程学院系别：机械电子系学生学号：11410135学生姓名：徐桂清专业班级：机自1101指导教师：田爱华/申东辉职称：教授/助教起止日期：2015.3.2～2015.6.19吉林化工学院Jilin Institute of Chemical Technology吉林化工学院本科毕业设计说明书摘要锤式破碎机大量应于水泥厂，电厂和各个部门。

所以，它的设计有着广泛的前景和丰富的可借鉴经验。

本文通过对破碎机的设计同时介绍了破碎机的发展历史、种类、工作原理及其主要参数。

并详细的分析了破碎机的构成、以及破碎机的日常维护和基本安全操作规程，并分析了破碎机的日常检修及其常见故障分析。

其设计的实质是，在完成总体的设计方案以后，就指各个主要零部件的设计、安装、定位等问题，并对个别零件进行强度校核和试验。

通过自身的实践，更加的认识到对破碎机专业理论知识的学习，提高操作技能，了解破碎机的内部构造，大概了解破碎机的客观运用，叙述了利用传统的方法、结合先进的知识、科学的逻辑思维方法来客观的阐述分析破碎机出现的一般事故以及设计的心得体会。

并对破碎机的未来发展前景有着很好的憧憬。

关键词：破碎机；锤头；轴徐桂清：锤式破碎机设计AbstractHammer type breakers are applied such each department as the cement plant,power plant,etc.in a large amount,so its design has an extensive prospect and experience that can be used for reference.This article through to the design of the crusher and introduces the development history of the species, crusher, the principle and the main parameters. And detailed analysisof the composition of the crusher, and crusher daily maintenance and basic safety operation procedures, and analyzes the daily maintenance and the crusher common failure analysis. It’s design essence is, formerly after total conceptual design,a design which points each main spare part,question of installing and making a reservation etc.,and carry on the intensity to check and test to the specific part, and in relevant thematics parts,analysis of comparing question that the life-span of very beginning of the hammer lengthens in detail. Through their own practice, more understanding of crusher professional theory knowledgeto the study, improve skills, understand the internal structure of the crusher, probably understand crusher objective, describes the use of traditional method, combining advanced knowledge, science of logic thinking method to objective this paper analyzes the general accident and appear crushers design experience. And the future development prospects of crusher has a good prospect.Keywords: crusher; hammer; Axis吉林化工学院本科毕业设计说明书目录摘要∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙I 第1章绪论∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11.1破碎机的发展史∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11.2破碎机和锤式破碎机的工作原理及类型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21.2.1破碎机的类型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21.2.2锤式破碎机的工作原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31.3锤式破碎机的优缺点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙41.3.1锤式破碎机的优点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙41.3.2锤式破碎机的缺点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4破碎机的目的和意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4.1破碎机的目的∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4.2破碎机的意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.5矿石的力学性能与锤式破碎机的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5第2章单转子锤式破碎机的工作原理及结构分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙72.1单转子锤式破碎机的工作原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙72.2锤式破碎机的结构分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7第3章锤式破碎机的转子的参数计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.1转子直径∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.2转子速度∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.3转子长度设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙133.4锤头质量的计算：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙133.5功率的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙143.6给料口的宽度和长度∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙143.7排料口的尺寸∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙14第4章单转子式锤式破碎机的主要零件结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1垂头的设计与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1.1锤头的形状确定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1.2锤架的结构设计与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙194.2 主轴的设计与强度计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20徐桂清：锤式破碎机设计4.2.1主轴的强度校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙224.2 飞轮的计算与设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙244.3 篦条的计算与设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙254.4轴承计算与选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙264.5传动方式的选择与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙274.5大带轮的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙294.6箱体的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙294.7打击板的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31第5章锤式破碎机的操作和维修∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 1 锤式破碎机的基本操作法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.1启动锤式破碎机前应做好的准备工作：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.2启动操作的注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.3停车注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 2 安全操作技术∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 2. 1保持保护装置和报警装置的完好∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.2.2操作和检修时应注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335.3 锤式破碎机的维修保养法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335.3.1润滑∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335. 3.2巡冋检查和日常维护∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙33结论∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34吉林化工学院本科毕业设计说明书第1章绪论1.1破碎机的发展史第一代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。

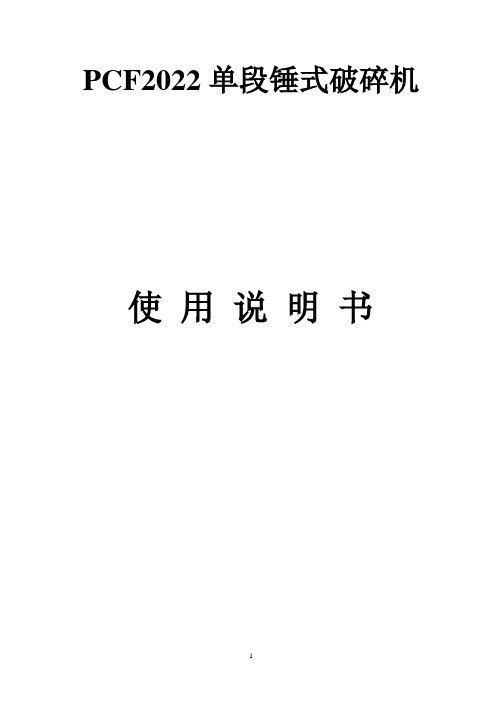

PCF2022单段锤式破碎机使用说明书目录1概述 (3)2技术数据 (3)3工作原理及结构 (4)3.1工作原理 (4)3.2破碎机的传动形式 (4)3.3主要部件简介 (4)3.3.1转子 (4)3.3.2壳体 (4)3.3.3破碎板 (4)3.3.4篦子 (4)3.3.5保险门 (4)4安装和试运转 (8)4.1简述 (8)4.2破碎机的安装 (8)4.2.1下壳体 (8)4.2.2保险门 (8)4.2.3篦子 (8)4.2.4转子 (8)4.2.4.1锤盘的安装 (8)4.2.4.2轴承的安装 (13)4.2.4.3锤头的安装 (13)4.2.4.4飞轮和皮带轮的安装 (13)4.2.4.5转子的安装 (13)4.2.5上壳体 (13)4.2.6驱动部分 (13)4.3破碎机的拆卸 (13)4.4试运转 (14)4.4.1空载试车 (14)4.4.2带载试车 (14)5保养和维修 (14)5.1机器保养的一般要求 (14)5.2特殊说明 (17)5.3计划维修 (17)5.4注意点 (17)5.5润滑 (17)特别提醒：锤盘外圆堆焊有耐磨层，使用过程中应经常检查，在耐磨层磨损将近锤盘母材时，应及时补焊耐磨材料。

否则，将会缩短转子的使用寿命，甚至报废。

1.概述PCF2022单段锤式破碎机，用于破碎一般中等硬度矿石，如石灰石、砂岩、页岩、石膏、煤和其它中等硬度脆性材料。

其抗压强度可达200Mpa，由于本机具有入料粒度大，破碎比大等特点，可将原矿石一次破碎到符合产品要求的粒度，使过去需要的多段破碎生产系统简化为一段破碎。

这样可同时减少投资和运转费用。

对破碎生产线来说，只要被破碎矿石的物理性质适合，选用这种机型的破碎机是最经济的，因为它投资少，操作维修方便，并能改善劳动强度。

有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。

而具有特殊结构的PCF破碎机就可减少被填塞的可能，且不慎混入机内杂物如：钎子、钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。

xxxxx型破碎机使用维护说明书xxxxxx有限公司xxxxxx型锤式破碎机使用说明书共23页第1页目录1用途及使用范围2型号、名称与技术参数3人员和设备安全提示4工作原理与结构特征5安装、调试和试运转6使用与保养7附图PCM200型锤式破碎机使用说明书共23页第2页1、用途及使用范围PCM200型锤式破碎机与SZZ900/315型转载机配套使用，并与配套的胶带式输送机及行走部、工作面刮板输送机、采煤机及液压支架配套作业，实现综合机械化采煤及破碎、运输工作。

PCM200型锤式破碎机可调整出煤粒度为300～150mm，将普氏硬度系数f≤4.5的大块煤炭破碎到所需块度。

2、型号、名称及技术参数2.1、PCM200型锤式破碎机为锤式破碎机，型号表示方法为：P C M200型电动机功率200kW煤矿用锤式破碎机2.2、PCM200型锤式破碎机技术特征破碎能力---------------------------------------------------------------2200t/h最大输入块度-------------------------------900mm×800mm×长度不限最大排出粒度------------------------------------300(250、200、150)mm传动型式----------------------------------------------------------窄V带传动电动机型号-------------------------------------------------------YBKYS-200功率-------------------------------------------------------------200kW电压---------------------------------------------------------1140/660V转速---------------------------------------------------------1478r/min 破碎主轴转速-------------------------------------------------------370r/min破碎锤头数------------------------------------------------------------------8破碎锤头冲击速度---------------------------------------------------20m/s大/小皮带轮节圆直径---------------------------------------1250/315mm窄V带规格---------------------(GB11544-89)窄V带SPC-5600(8根)PCM200型锤式破碎机使用说明书共23页第3页破碎中板厚度--------------------------------------------------------60mm适用槽宽（内宽）-------------------------------------------------900mm喷雾型式--------------------------外喷雾：出入口各四个喷嘴入水口A16快装接头外形尺寸（长×宽×高）----------3540mm×1941mm×1736mm3人员和设备安全提示3.1概述：以下术语用于提示潜在的危险和危险的严重性。

PCFK可逆锤式破碎机
PCFK可逆锤式破碎机介绍：PCFK可逆锤式破碎机是一种新型可逆式破碎机，主要靠锤头来回撞击物料完成破碎的，另外该新型设备采用无蓖条结构、在破碎湿度较大的物料时大大的减少了，物料堵塞的情况。

该系列破碎机破碎物料的抗压强度不得大于150兆帕，表面水分不大于12％。

PCFK可逆锤式破碎机性能特点：出料均匀、无筛条无堵塞、生产效率高、破碎比大、低耗能、密封性好污染少、破碎腔易开启、维护方便。

PCFK可逆锤式破碎机结构组成：PCFK可逆锤式破碎机主要由机架、锤头、转子、细碎疏板、调节装置、破碎腔、液力偶合器等部分组成。

PCFK可逆锤式破碎机工作原理（）物料进入破碎机后，遇到高速旋转的锤头；被打击到破碎机进口处的可调耐磨齿板上，进行首次破碎，破碎后颗粒基本相同的物料均匀的进入主破碎腔内，进行二次主破碎，在主破碎腔内已被均化的物料颗粒从锤头再次获得动能．高速冲向反击腔内部的锯齿形衬板上，经过锯齿衬板的向上反弹，再次被锤头破碎，与此同时物料还受到彼此间的撞击而破碎，如此反复循环．在反击腔内多次破碎，最后被破碎的物料从出料口排出。

转子可互逆运动，大大增强了破碎的效率。

PCFK可逆锤式破碎机产品优势：1.转子可逆运转，提高了工作效率，节省时间；
2.无筛条，减少了物料堵塞闷车的情况发生；
3.锤头采用合金高耐磨材料制成，提高了锤头的寿命；
4.采用重锤头，生产效率比一般得以提高了近2倍；
5.破碎腔开启方便，便于维修，采用液压系统。

PC系列锤式破碎机使用说明书一、概况及用途锤式破碎机适用于破碎各种脆性材料的矿物，如水泥、建材、煤炭、化工冶金、盐、白亚、石膏、明矾、砖、瓦、石灰石、矿山、道路、燃油等硬度粉碎。

还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。

此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。

该破碎机可以改变用户需求之间的差距，改变出料粒度，以满足不同破碎机用户的不同需求。

PC系列锤式破碎机破碎的主要材料材料包括: 岩石类矿产、元素类矿产、非金属矿物制品、矿物类矿产、宝玉石类矿产、黏土类矿产。

1、其中岩石类矿产主要有:正长岩、页岩、粗面岩、凝灰岩、片麻岩、脉石英、板岩、砂岩、蛇纹岩、花岗岩、石英、石灰岩、玄武岩、泥灰岩、角闪岩、辉石岩、闪长岩、辉长岩、辉绿岩、大理岩、白云岩、橄榄岩、安山岩、珍珠岩、白垩、泥岩、硬岩2、元素类矿产主要有:砷矿石、盐矿石、钾盐矿石、磷块岩、自然硫矿石、碘矿石、硫矿、硅灰石、碳酸磷矿石、溴矿石、镁盐矿石、硫铁矿石、硼矿石、石灰石、磷灰石、菱镁矿石3、非金属矿物制品主要有:磨料、墨、石墨及碳素产品、碳素、碳化硅4、矿物类矿产主要有:电气石、水镁石、透闪石、钾长石、硅线石、正长石、沸石、蓝晶石、石、蛭石、麦饭石、黄玉、锡石、金红石、叶腊石、长石、冰洲石、雌黄、透辉石、辉长石、霞石、蔷薇辉石、石棉、云母、白石矿、天然油石、天河石、钠长石、石膏、重晶石、硼砂、萤石、方解石、石膏矿、云母石辰砂石5、宝玉石类矿产主要有:橄榄石、绿松石、锂辉石、刚玉、软玉、水晶、红柱石、宝石、天青石、绿柱石、堇青石、孔雀石、褐帘石、泊石、绿帘石、蛇纹石、符山石、石榴子石、玛瑙、冰晶石、金刚石、十字石、硬玉、自然金、阳起石、翡翠、锆石6、黏土类矿产主要有:膨润土、高岭土、火山渣、铁矾土、普通黏土、耐火黏土、硅藻土、凹凸棒石粘土、陶瓷土、火山灰、累托石粘土、伊利石粘土、海泡石粘土。

锤式破碎机安全操作规程锤式破碎机是一种常见的破碎设备，用于破碎各种硬质材料，如石头、混凝土等。

为了确保操作人员的安全，必须严格按照以下操作规程进行操作。

一、设备检查和准备1. 操作人员在操作破碎机之前，应该熟悉设备的结构和工作原理，了解主要零部件的位置和功能。

2. 仔细检查破碎机的电源线和控制线是否连接牢固，并检查设备的润滑情况和冷却系统是否正常。

3. 检查操作人员周围的工作环境，确保没有其他人员在附近，以避免发生意外。

二、操作前的安全措施1. 操作人员应着戴安全帽、护目镜、防尘口罩和防护手套等个人防护用品。

在操作过程中，不得穿着宽松的衣服或鞋子。

2. 确保设备底座稳固，并检查设备的安全防护装置是否完好无损，防止破碎物溅射伤人。

3. 在启动设备之前，应确保无人员在设备危险区域或下方，设备启动后操作人员应迅速远离。

4. 在操作过程中，应保持设备周围整洁，防止杂物造成意外。

三、操作时的安全注意事项1. 操作人员在操作破碎机时应专心致志，不得分心或聊天。

工作时不得饮酒、吸烟或进行其他不相关的活动。

2. 操作人员应保持双手干燥，不得在操作过程中戴手套。

在调整破碎机时，应先切断电源，并等待设备停止运转后再进行操作。

3. 不得超载操作，应按照破碎机的额定负荷进行操作。

若出现过载预警或异常噪声时，应立即停机检查原因。

4. 当破碎物堵塞时，应立即停机并切断电源，不用手直接触摸破碎物体，以免发生伤害。

清理破碎物体时，应保持机器的稳定性，并戴上防护手套。

5. 确保破碎机在运转时杂音较小，若出现异响或异常振动时，应立即停机检查。

若无法排除问题，应请维修人员进行维修。

6. 操作人员应定期检查设备的润滑情况，保持设备的正常工作状态。

四、操作后的安全措施1. 停机后，应及时关闭设备的电源，并清理工作区域的碎片和杂物，恢复整洁状态。

2. 操作人员不得私自拆卸、维修或改装设备，如有问题，应及时向维修人员报告。

3. 破碎机在非工作状态下，应放置在安全的地方，并保持机器的稳定性，防止被不慎碰倒。
