摄像机标定与实物测量

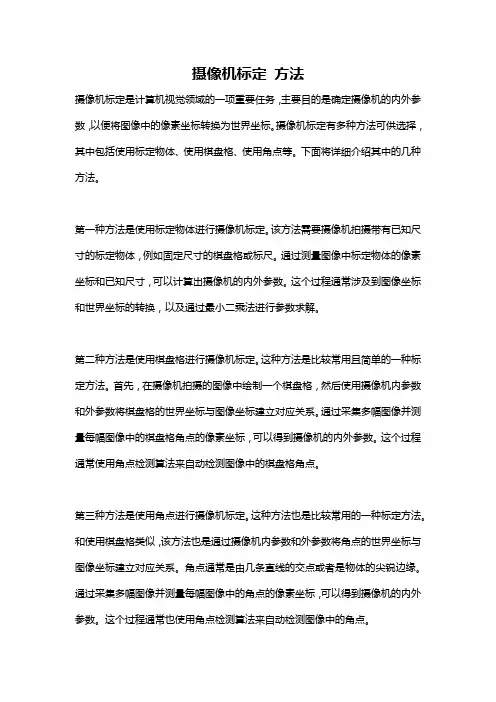

摄像机标定方法摄像机标定是计算机视觉领域的一项重要任务，主要目的是确定摄像机的内外参数，以便将图像中的像素坐标转换为世界坐标。

摄像机标定有多种方法可供选择，其中包括使用标定物体、使用棋盘格、使用角点等。

下面将详细介绍其中的几种方法。

第一种方法是使用标定物体进行摄像机标定。

该方法需要摄像机拍摄带有已知尺寸的标定物体，例如固定尺寸的棋盘格或标尺。

通过测量图像中标定物体的像素坐标和已知尺寸，可以计算出摄像机的内外参数。

这个过程通常涉及到图像坐标和世界坐标的转换，以及通过最小二乘法进行参数求解。

第二种方法是使用棋盘格进行摄像机标定。

这种方法是比较常用且简单的一种标定方法。

首先，在摄像机拍摄的图像中绘制一个棋盘格，然后使用摄像机内参数和外参数将棋盘格的世界坐标与图像坐标建立对应关系。

通过采集多幅图像并测量每幅图像中的棋盘格角点的像素坐标，可以得到摄像机的内外参数。

这个过程通常使用角点检测算法来自动检测图像中的棋盘格角点。

第三种方法是使用角点进行摄像机标定。

这种方法也是比较常用的一种标定方法。

和使用棋盘格类似，该方法也是通过摄像机内参数和外参数将角点的世界坐标与图像坐标建立对应关系。

角点通常是由几条直线的交点或者是物体的尖锐边缘。

通过采集多幅图像并测量每幅图像中的角点的像素坐标，可以得到摄像机的内外参数。

这个过程通常也使用角点检测算法来自动检测图像中的角点。

除了上述几种常用方法，还有其他一些比较新颖的摄像机标定方法。

例如，基于模板匹配的方法可以在不需要标定物体的情况下估计摄像机的内外参数。

这种方法需要摄像机拍摄多幅图像，并在每幅图像中定位模板。

通过比较模板在不同图像中的位置，可以估计摄像机的内外参数。

此外，还有基于结构光的方法和基于手眼标定原理的方法等。

总之，摄像机标定是计算机视觉领域的一项重要任务，有多种不同的方法可供选择。

使用标定物体、棋盘格、角点等进行摄像机标定是常见的方法。

这些方法可以通过采集多幅图像并测量像素坐标，计算摄像机的内外参数。

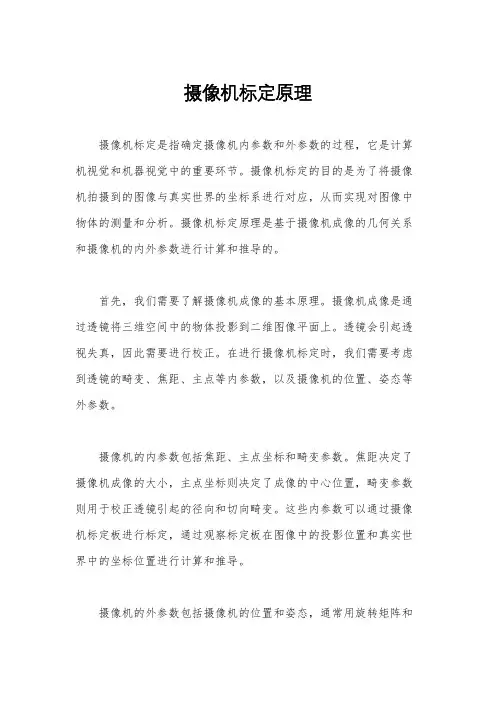

摄像机标定原理摄像机标定是指确定摄像机内参数和外参数的过程，它是计算机视觉和机器视觉中的重要环节。

摄像机标定的目的是为了将摄像机拍摄到的图像与真实世界的坐标系进行对应，从而实现对图像中物体的测量和分析。

摄像机标定原理是基于摄像机成像的几何关系和摄像机的内外参数进行计算和推导的。

首先，我们需要了解摄像机成像的基本原理。

摄像机成像是通过透镜将三维空间中的物体投影到二维图像平面上。

透镜会引起透视失真，因此需要进行校正。

在进行摄像机标定时，我们需要考虑到透镜的畸变、焦距、主点等内参数，以及摄像机的位置、姿态等外参数。

摄像机的内参数包括焦距、主点坐标和畸变参数。

焦距决定了摄像机成像的大小，主点坐标则决定了成像的中心位置，畸变参数则用于校正透镜引起的径向和切向畸变。

这些内参数可以通过摄像机标定板进行标定，通过观察标定板在图像中的投影位置和真实世界中的坐标位置进行计算和推导。

摄像机的外参数包括摄像机的位置和姿态，通常用旋转矩阵和平移向量来表示。

通过摄像机标定板上已知的特征点的位置和摄像机拍摄到的图像中的对应点，可以通过解PnP（Perspective-n-Point）问题来计算摄像机的外参数。

摄像机标定的过程可以分为内参数标定和外参数标定两个部分。

内参数标定是通过摄像机标定板进行的，而外参数标定则是通过摄像机观察到的真实世界中的特征点来进行的。

在进行标定时，需要注意选取合适的标定板和特征点，以及保证摄像机在不同位置和姿态下的观察角度，从而获得更准确的标定结果。

摄像机标定的原理和方法是计算机视觉和机器视觉中的重要内容，它为后续的三维重建、姿态估计、目标跟踪等任务提供了基础。

通过准确的摄像机标定，可以提高计算机视觉系统的精度和稳定性，从而更好地应用于工业自动化、智能监控、无人驾驶等领域。

总之，摄像机标定原理是基于摄像机成像的几何关系和摄像机的内外参数进行计算和推导的，它是计算机视觉和机器视觉中的重要环节。

通过准确的摄像机标定，可以实现对图像中物体的测量和分析，为后续的视觉任务提供基础支撑。

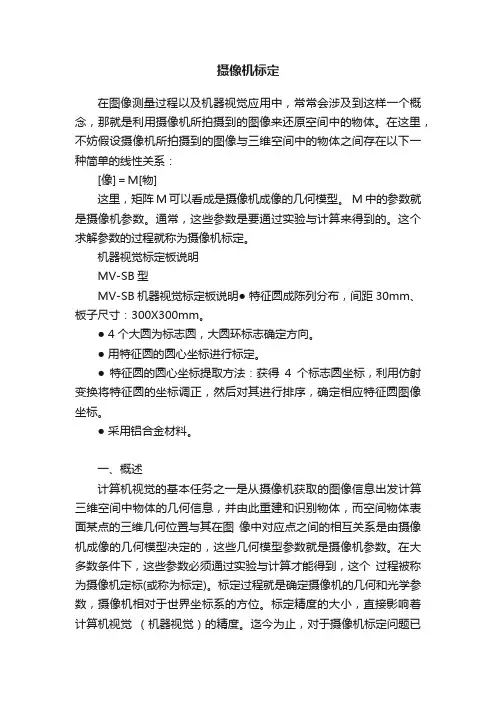

摄像机标定在图像测量过程以及机器视觉应用中，常常会涉及到这样一个概念，那就是利用摄像机所拍摄到的图像来还原空间中的物体。

在这里，不妨假设摄像机所拍摄到的图像与三维空间中的物体之间存在以下一种简单的线性关系：[像]＝M[物]这里，矩阵M可以看成是摄像机成像的几何模型。

M中的参数就是摄像机参数。

通常，这些参数是要通过实验与计算来得到的。

这个求解参数的过程就称为摄像机标定。

机器视觉标定板说明MV-SB型MV-SB机器视觉标定板说明●特征圆成陈列分布，间距30mm、板子尺寸：300X300mm。

● 4个大圆为标志圆，大圆环标志确定方向。

●用特征圆的圆心坐标进行标定。

●特征圆的圆心坐标提取方法：获得4个标志圆坐标，利用仿射变换将特征圆的坐标调正，然后对其进行排序，确定相应特征圆图像坐标。

●采用铝合金材料。

一、概述计算机视觉的基本任务之一是从摄像机获取的图像信息出发计算三维空间中物体的几何信息，并由此重建和识别物体，而空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系是由摄像机成像的几何模型决定的，这些几何模型参数就是摄像机参数。

在大多数条件下，这些参数必须通过实验与计算才能得到，这个过程被称为摄像机定标(或称为标定)。

标定过程就是确定摄像机的几何和光学参数，摄像机相对于世界坐标系的方位。

标定精度的大小，直接影响着计算机视觉（机器视觉）的精度。

迄今为止，对于摄像机标定问题已提出了很多方法，摄像机标定的理论问题已得到较好的解决，对摄像机标定的研究来说，当前的研究工作应该集中在如何针对具体的实际应用问题，采用特定的简便、实用、快速、准确的标定方法。

二、摄像机标定分类1 根据是否需要标定参照物来看，可分为传统的摄像机标定方法和摄像机自标定方法。

传统的摄像机标定是在一定的摄像机模型下，基于特定的实验条件，如形状、尺寸已知的标定物，经过对其进行图像处理，利用一系列数学变换和计算方法，求取摄像机模型的内部参数和外部参数（分为最优化算法的标定方法、利用摄像机透视变换矩阵的标定方法、进一步考虑畸变补偿的两步法和采用更为合理的摄像机模型的双平面标定法）；不依赖于标定参照物的摄像机标定方法，仅利用摄像机在运动过程中周围环境的图像与图像之间的对应关系对摄像机进行的标定称为摄像机自标定方法，它又分为：基于自动视觉的摄像机自标定技术（基于平移运动的自标定技术和基于旋转运动的自标定技术）、利用本质矩阵和基本矩阵的自标定技术、利用多幅图像之间的直线对应关系的摄像机自标定方以及利用灭点和通过弱透视投影或平行透视投影进行摄像机标定等。

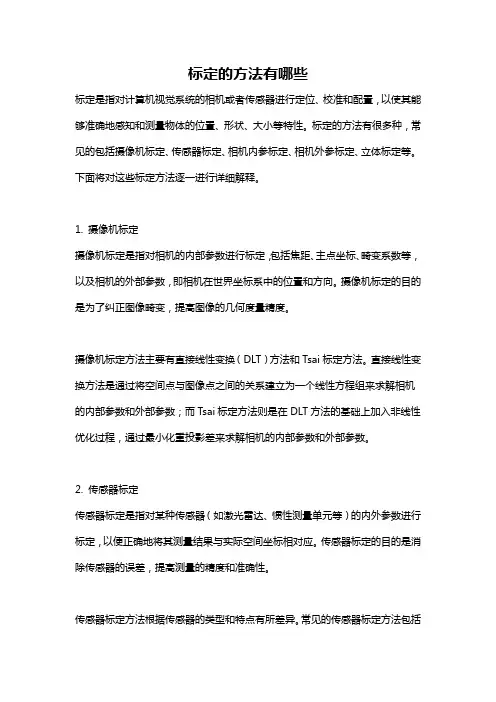

标定的方法有哪些标定是指对计算机视觉系统的相机或者传感器进行定位、校准和配置，以使其能够准确地感知和测量物体的位置、形状、大小等特性。

标定的方法有很多种，常见的包括摄像机标定、传感器标定、相机内参标定、相机外参标定、立体标定等。

下面将对这些标定方法逐一进行详细解释。

1. 摄像机标定摄像机标定是指对相机的内部参数进行标定，包括焦距、主点坐标、畸变系数等，以及相机的外部参数，即相机在世界坐标系中的位置和方向。

摄像机标定的目的是为了纠正图像畸变，提高图像的几何度量精度。

摄像机标定方法主要有直接线性变换（DLT）方法和Tsai标定方法。

直接线性变换方法是通过将空间点与图像点之间的关系建立为一个线性方程组来求解相机的内部参数和外部参数；而Tsai标定方法则是在DLT方法的基础上加入非线性优化过程，通过最小化重投影差来求解相机的内部参数和外部参数。

2. 传感器标定传感器标定是指对某种传感器（如激光雷达、惯性测量单元等）的内外参数进行标定，以便正确地将其测量结果与实际空间坐标相对应。

传感器标定的目的是消除传感器的误差，提高测量的精度和准确性。

传感器标定方法根据传感器的类型和特点有所差异。

常见的传感器标定方法包括激光雷达标定、惯性测量单元标定、相机-激光雷达标定等。

激光雷达标定主要针对激光雷达的扫描点云数据进行标定，通过与真实的靶标或者地面控制点进行对比，求解出激光雷达的内外参数；惯性测量单元标定则是针对惯性测量单元中的三轴加速度计和三轴陀螺仪，通过对比其测量结果与真实运动进行优化求解内外参数。

3. 相机内参标定相机内参标定是指对相机的内部参数进行标定。

相机的内部参数包括焦距、主点坐标和畸变系数等，它们决定了相机成像的质量和精度。

相机内参标定的目的是为了提高相机的成像质量和测量精度。

相机内参标定可以通过使用标定板或者棋盘格来进行。

标定板一般是由黑白相间的方格组成的，通过在不同的位置和姿态下拍摄标定板，利用标定板上的方格来计算相机的内参矩阵。

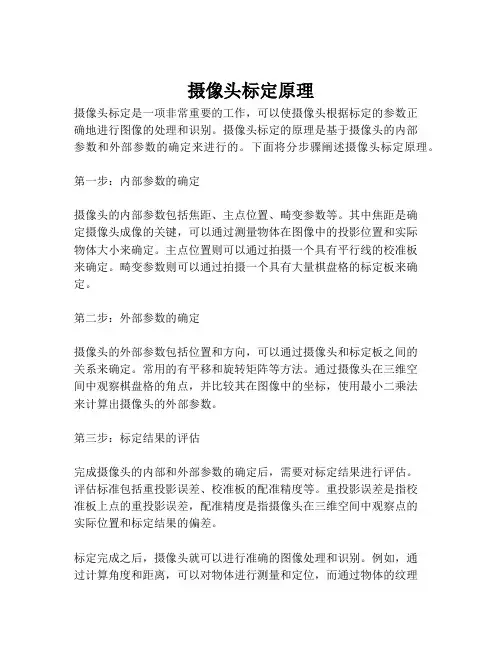

摄像头标定原理
摄像头标定是一项非常重要的工作，可以使摄像头根据标定的参数正
确地进行图像的处理和识别。

摄像头标定的原理是基于摄像头的内部
参数和外部参数的确定来进行的。

下面将分步骤阐述摄像头标定原理。

第一步：内部参数的确定
摄像头的内部参数包括焦距、主点位置、畸变参数等。

其中焦距是确
定摄像头成像的关键，可以通过测量物体在图像中的投影位置和实际
物体大小来确定。

主点位置则可以通过拍摄一个具有平行线的校准板
来确定。

畸变参数则可以通过拍摄一个具有大量棋盘格的标定板来确定。

第二步：外部参数的确定
摄像头的外部参数包括位置和方向，可以通过摄像头和标定板之间的
关系来确定。

常用的有平移和旋转矩阵等方法。

通过摄像头在三维空
间中观察棋盘格的角点，并比较其在图像中的坐标，使用最小二乘法
来计算出摄像头的外部参数。

第三步：标定结果的评估
完成摄像头的内部和外部参数的确定后，需要对标定结果进行评估。

评估标准包括重投影误差、校准板的配准精度等。

重投影误差是指校
准板上点的重投影误差，配准精度是指摄像头在三维空间中观察点的
实际位置和标定结果的偏差。

标定完成之后，摄像头就可以进行准确的图像处理和识别。

例如，通
过计算角度和距离，可以对物体进行测量和定位，而通过物体的纹理
和特征，可以对其进行识别和跟踪等。

总之，摄像头标定是摄像技术中的一个重要环节，对于提高摄像技术的应用效果具有非常重要的作用。

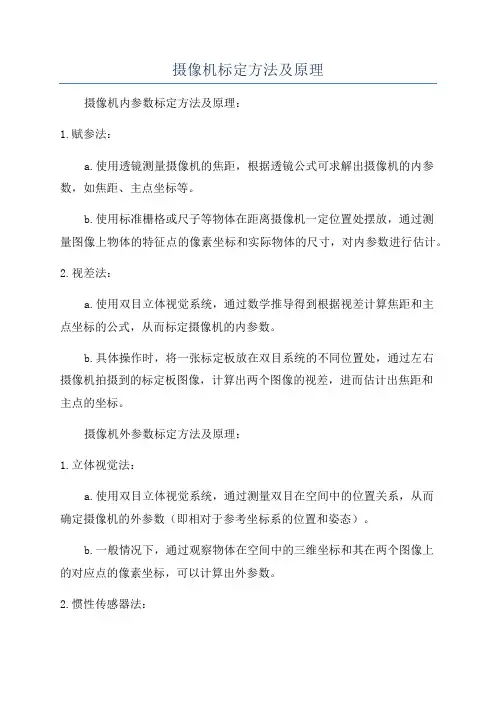

摄像机标定方法及原理摄像机内参数标定方法及原理：1.赋参法：a.使用透镜测量摄像机的焦距，根据透镜公式可求解出摄像机的内参数，如焦距、主点坐标等。

b.使用标准栅格或尺子等物体在距离摄像机一定位置处摆放，通过测量图像上物体的特征点的像素坐标和实际物体的尺寸，对内参数进行估计。

2.视差法：a.使用双目立体视觉系统，通过数学推导得到根据视差计算焦距和主点坐标的公式，从而标定摄像机的内参数。

b.具体操作时，将一张标定板放在双目系统的不同位置处，通过左右摄像机拍摄到的标定板图像，计算出两个图像的视差，进而估计出焦距和主点的坐标。

摄像机外参数标定方法及原理：1.立体视觉法：a.使用双目立体视觉系统，通过测量双目在空间中的位置关系，从而确定摄像机的外参数（即相对于参考坐标系的位置和姿态）。

b.一般情况下，通过观察物体在空间中的三维坐标和其在两个图像上的对应点的像素坐标，可以计算出外参数。

2.惯性传感器法：a.使用惯性传感器等设备，通过测量摄像机在三维空间中的加速度和角速度等信息，可以估计出摄像机的运动轨迹和姿态。

b.参考标定板等物体，在摄像机的运动过程中进行拍摄，根据拍摄到的图像和传感器测量的信息，计算出摄像机的外参数。

摄像机校正方法及原理：1.畸变校正法：a.摄像机的透镜会引入径向畸变和切向畸变，通过收集一组由标定板拍摄得到的图像，并对图像进行处理，去除畸变。

b.基于非线性最小二乘法，对摄像机内参数和畸变系数进行优化，得到校正后的摄像机参数。

2.摄像机自标定法：a.在摄像机运动过程中，摄像机捕捉到的图像中存在物体之间的三维关系，可以通过计算这些三维关系得到摄像机的内外参数。

b.根据三维重建的准确性和稳定性的要求，通过最小二乘法等算法，对摄像机内外参数进行优化。

摄像机标定的原理主要是通过数学模型和图像处理算法对摄像机的成像过程进行建模和估计。

通过收集一系列由标定板或其他具有已知形状和尺寸的物体拍摄得到的图像，分析图像上的特征点和相应的三维物体的几何关系，可以获得摄像机的内外参数。

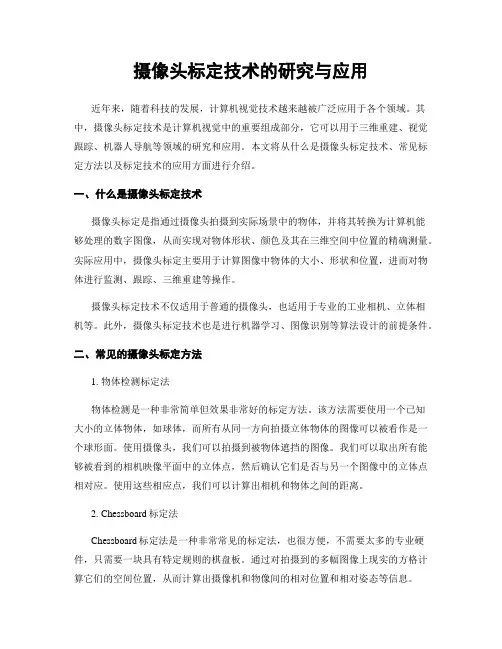

摄像头标定技术的研究与应用近年来，随着科技的发展，计算机视觉技术越来越被广泛应用于各个领域。

其中，摄像头标定技术是计算机视觉中的重要组成部分，它可以用于三维重建、视觉跟踪、机器人导航等领域的研究和应用。

本文将从什么是摄像头标定技术、常见标定方法以及标定技术的应用方面进行介绍。

一、什么是摄像头标定技术摄像头标定是指通过摄像头拍摄到实际场景中的物体，并将其转换为计算机能够处理的数字图像，从而实现对物体形状、颜色及其在三维空间中位置的精确测量。

实际应用中，摄像头标定主要用于计算图像中物体的大小、形状和位置，进而对物体进行监测、跟踪、三维重建等操作。

摄像头标定技术不仅适用于普通的摄像头，也适用于专业的工业相机、立体相机等。

此外，摄像头标定技术也是进行机器学习、图像识别等算法设计的前提条件。

二、常见的摄像头标定方法1. 物体检测标定法物体检测是一种非常简单但效果非常好的标定方法。

该方法需要使用一个已知大小的立体物体，如球体，而所有从同一方向拍摄立体物体的图像可以被看作是一个球形面。

使用摄像头，我们可以拍摄到被物体遮挡的图像。

我们可以取出所有能够被看到的相机映像平面中的立体点，然后确认它们是否与另一个图像中的立体点相对应。

使用这些相应点，我们可以计算出相机和物体之间的距离。

2. Chessboard标定法Chessboard标定法是一种非常常见的标定法，也很方便，不需要太多的专业硬件，只需要一块具有特定规则的棋盘板。

通过对拍摄到的多幅图像上现实的方格计算它们的空间位置，从而计算出摄像机和物像间的相对位置和相对姿态等信息。

3. 三维三角重建法这种标定方法使得我们能够创建一个表示物体点云的三维模型。

首先，我们需要相机内参矩阵（就是该摄像头的内部参数），并确定每个相机的图像对之间的外部参数。

采集相关点对，我们可以将它们相应地匹配。

然后，利用三角测量法算出每匹配点对之间的距离，通过将他们转换成齐次坐标和解算使用四个一般点的解算，得出场景中物体的相应姿态和距离等。

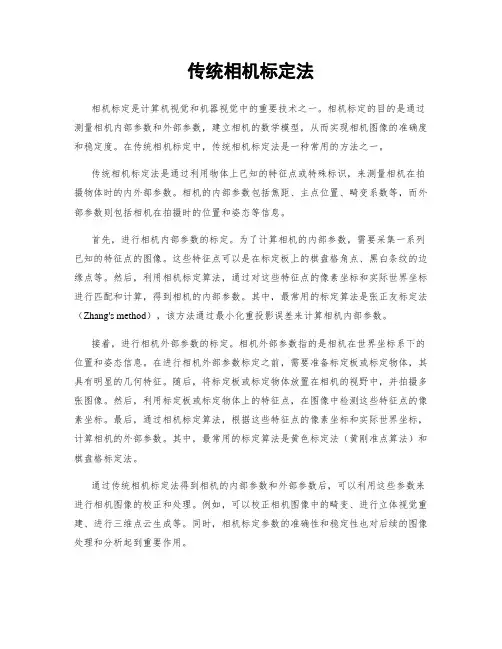

传统相机标定法相机标定是计算机视觉和机器视觉中的重要技术之一。

相机标定的目的是通过测量相机内部参数和外部参数，建立相机的数学模型，从而实现相机图像的准确度和稳定度。

在传统相机标定中，传统相机标定法是一种常用的方法之一。

传统相机标定法是通过利用物体上已知的特征点或特殊标识，来测量相机在拍摄物体时的内外部参数。

相机的内部参数包括焦距、主点位置、畸变系数等，而外部参数则包括相机在拍摄时的位置和姿态等信息。

首先，进行相机内部参数的标定。

为了计算相机的内部参数，需要采集一系列已知的特征点的图像。

这些特征点可以是在标定板上的棋盘格角点、黑白条纹的边缘点等。

然后，利用相机标定算法，通过对这些特征点的像素坐标和实际世界坐标进行匹配和计算，得到相机的内部参数。

其中，最常用的标定算法是张正友标定法（Zhang's method），该方法通过最小化重投影误差来计算相机内部参数。

接着，进行相机外部参数的标定。

相机外部参数指的是相机在世界坐标系下的位置和姿态信息。

在进行相机外部参数标定之前，需要准备标定板或标定物体，其具有明显的几何特征。

随后，将标定板或标定物体放置在相机的视野中，并拍摄多张图像。

然后，利用标定板或标定物体上的特征点，在图像中检测这些特征点的像素坐标。

最后，通过相机标定算法，根据这些特征点的像素坐标和实际世界坐标，计算相机的外部参数。

其中，最常用的标定算法是黄色标定法（黄刚准点算法）和棋盘格标定法。

通过传统相机标定法得到相机的内部参数和外部参数后，可以利用这些参数来进行相机图像的校正和处理。

例如，可以校正相机图像中的畸变、进行立体视觉重建、进行三维点云生成等。

同时，相机标定参数的准确性和稳定性也对后续的图像处理和分析起到重要作用。

总之，传统相机标定法是一种常用的相机标定方法，通过测量特征点的像素坐标和实际世界坐标，计算相机的内部参数和外部参数。

通过相机标定，可以提高相机图像的准确度和稳定性，为后续的图像处理和分析提供基础。

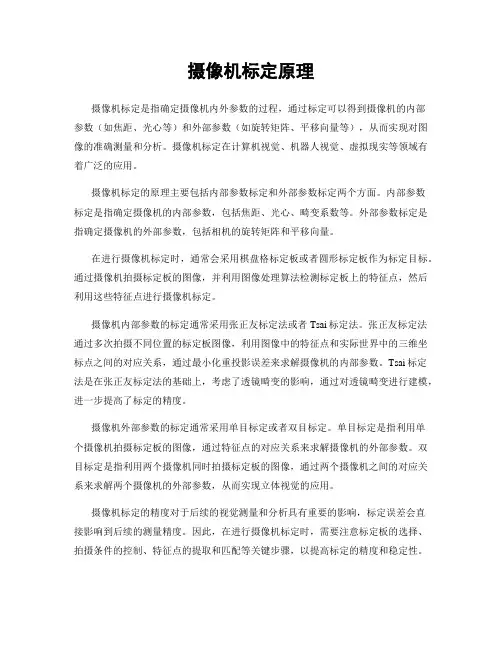

摄像机标定原理摄像机标定是指确定摄像机内外参数的过程，通过标定可以得到摄像机的内部参数（如焦距、光心等）和外部参数（如旋转矩阵、平移向量等），从而实现对图像的准确测量和分析。

摄像机标定在计算机视觉、机器人视觉、虚拟现实等领域有着广泛的应用。

摄像机标定的原理主要包括内部参数标定和外部参数标定两个方面。

内部参数标定是指确定摄像机的内部参数，包括焦距、光心、畸变系数等。

外部参数标定是指确定摄像机的外部参数，包括相机的旋转矩阵和平移向量。

在进行摄像机标定时，通常会采用棋盘格标定板或者圆形标定板作为标定目标。

通过摄像机拍摄标定板的图像，并利用图像处理算法检测标定板上的特征点，然后利用这些特征点进行摄像机标定。

摄像机内部参数的标定通常采用张正友标定法或者Tsai标定法。

张正友标定法通过多次拍摄不同位置的标定板图像，利用图像中的特征点和实际世界中的三维坐标点之间的对应关系，通过最小化重投影误差来求解摄像机的内部参数。

Tsai标定法是在张正友标定法的基础上，考虑了透镜畸变的影响，通过对透镜畸变进行建模，进一步提高了标定的精度。

摄像机外部参数的标定通常采用单目标定或者双目标定。

单目标定是指利用单个摄像机拍摄标定板的图像，通过特征点的对应关系来求解摄像机的外部参数。

双目标定是指利用两个摄像机同时拍摄标定板的图像，通过两个摄像机之间的对应关系来求解两个摄像机的外部参数，从而实现立体视觉的应用。

摄像机标定的精度对于后续的视觉测量和分析具有重要的影响，标定误差会直接影响到后续的测量精度。

因此，在进行摄像机标定时，需要注意标定板的选择、拍摄条件的控制、特征点的提取和匹配等关键步骤，以提高标定的精度和稳定性。

总之，摄像机标定是计算机视觉和机器人视觉领域中的重要基础工作，通过摄像机标定可以实现对图像的准确测量和分析，为后续的视觉任务提供可靠的基础支持。

摄像机标定的原理和方法在实际应用中具有重要的意义，对于提高视觉系统的精度和稳定性具有重要的作用。

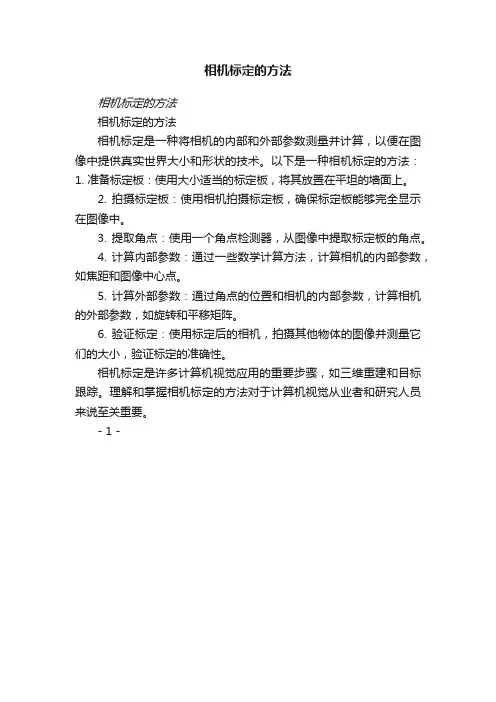

相机标定的方法
相机标定的方法
相机标定的方法
相机标定是一种将相机的内部和外部参数测量并计算，以便在图像中提供真实世界大小和形状的技术。

以下是一种相机标定的方法：
1. 准备标定板：使用大小适当的标定板，将其放置在平坦的墙面上。

2. 拍摄标定板：使用相机拍摄标定板，确保标定板能够完全显示在图像中。

3. 提取角点：使用一个角点检测器，从图像中提取标定板的角点。

4. 计算内部参数：通过一些数学计算方法，计算相机的内部参数，如焦距和图像中心点。

5. 计算外部参数：通过角点的位置和相机的内部参数，计算相机的外部参数，如旋转和平移矩阵。

6. 验证标定：使用标定后的相机，拍摄其他物体的图像并测量它们的大小，验证标定的准确性。

相机标定是许多计算机视觉应用的重要步骤，如三维重建和目标跟踪。

理解和掌握相机标定的方法对于计算机视觉从业者和研究人员来说至关重要。

- 1 -。

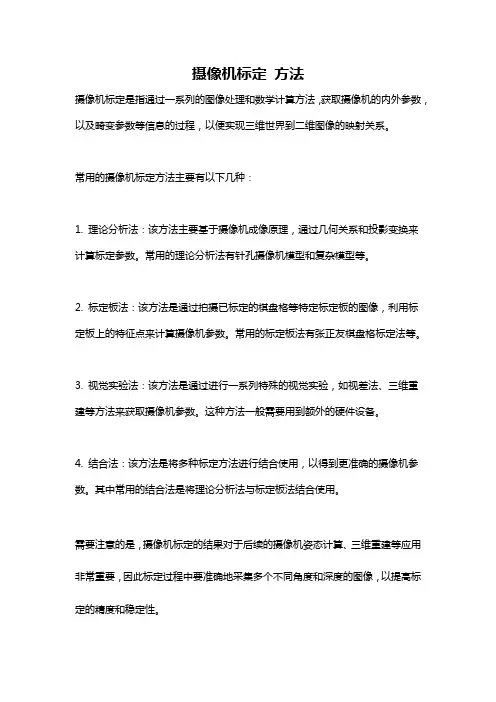

摄像机标定方法
摄像机标定是指通过一系列的图像处理和数学计算方法，获取摄像机的内外参数，以及畸变参数等信息的过程，以便实现三维世界到二维图像的映射关系。

常用的摄像机标定方法主要有以下几种：
1. 理论分析法：该方法主要基于摄像机成像原理，通过几何关系和投影变换来计算标定参数。

常用的理论分析法有针孔摄像机模型和复杂模型等。

2. 标定板法：该方法是通过拍摄已标定的棋盘格等特定标定板的图像，利用标定板上的特征点来计算摄像机参数。

常用的标定板法有张正友棋盘格标定法等。

3. 视觉实验法：该方法是通过进行一系列特殊的视觉实验，如视差法、三维重建等方法来获取摄像机参数。

这种方法一般需要用到额外的硬件设备。

4. 结合法：该方法是将多种标定方法进行结合使用，以得到更准确的摄像机参数。

其中常用的结合法是将理论分析法与标定板法结合使用。

需要注意的是，摄像机标定的结果对于后续的摄像机姿态计算、三维重建等应用非常重要，因此标定过程中要准确地采集多个不同角度和深度的图像，以提高标定的精度和稳定性。

双目视觉传输系统摄像机标定与立体匹配引言双目视觉传输系统是一种模拟人类双眼视觉的技术，在计算机视觉领域有着广泛的应用。

它利用两个相机同时捕获场景的图像，并通过摄像机的标定和立体匹配技术，计算出场景中物体的三维信息。

本文将介绍双目视觉传输系统中摄像机标定和立体匹配的原理和方法。

摄像机标定摄像机标定是双目视觉传输系统中的第一步，它的目的是确定两个相机的内外参数。

内参数包括相机的焦距、主点坐标和畸变参数等，外参数包括相机的位置和姿态。

标定的过程主要包括以下几个步骤：1.收集标定板图像：将一块已知尺寸的标定板放置在场景中，通过相机捕获多幅不同角度的标定板图像。

2.检测标定板角点：利用图像处理算法，在每张标定板图片中检测到标定板的角点，并记录角点的像素坐标。

3.求解相机内参数：根据标定板的实际尺寸和像素坐标，利用相机标定的数学模型，计算出相机的内参数。

4.求解相机外参数：利用已知的标定板特征点的三维坐标和对应的像素坐标，使用立体几何的方法求解相机的外参数。

立体匹配摄像机标定完成后，接下来是利用双目图像进行立体匹配，即找到两幅图像中对应的像素点。

立体匹配的目的是计算出两幅图像中每个像素点的视差，从而得到物体的三维坐标。

立体匹配的过程包括以下几个步骤：1.计算代价函数：为了找到两幅图像中对应的像素点，需要计算一个代价函数，代价函数衡量了两个像素点之间的相似度。

常用的代价函数包括视差差、灰度差等。

2.代价聚合：在代价函数计算完成后，需要对代价函数进行聚合，以得到一张视差图。

聚合的方法包括局部视差传播、全局视差优化等。

3.视差滤波：由于立体匹配过程中可能会产生误匹配的点，需要对视差图进行滤波。

常用的滤波方法包括中值滤波、高斯滤波等。

4.视差转换：最后，将视差图转换为深度图，得到物体的三维坐标。

应用领域双目视觉传输系统在机器人导航、三维重建、虚拟现实等领域有着广泛的应用。

在机器人导航方面，双目视觉传输系统可以实时地获取环境的深度信息，帮助机器人进行路径规划和障碍物避免。

双目摄像头测距原理双目摄像头测距是一种通过利用两个摄像头来获取场景的不同视角，然后通过计算两个视角之间的差异来确定物体距离的技术。

以下是双目摄像头测距的详细原理：一、摄像机标定：在使用双目摄像头进行测距之前，需要对两个摄像头进行标定。

标定的目的是获取每个摄像头的内部参数，如焦距、主点坐标、畸变系数等，以及两个摄像头之间的相对位置关系。

二、图像获取：使用两个摄像头同时拍摄同一场景的图像。

这两个图像通常称为左视图和右视图。

三、特征点检测与匹配：在左视图和右视图中检测出特征点，例如关键点、边角点等。

然后，通过特征匹配算法将对应的特征点进行匹配。

四、视差计算：根据匹配的特征点，计算出左视图中每个特征点在右视图中的对应位置。

这个对应位置的差异称为视差。

五、深度计算：根据视差和摄像机的标定参数，可以计算出每个特征点的深度信息。

深度信息即为物体到摄像头的距离。

六、全局重建：通过对多个特征点的深度信息进行融合和插值，得到整个场景的深度图。

深度图可以用于进一步的分析和应用，如三维重建、物体识别等。

双目摄像头测距的原理基于三角测量法。

通过比较同一物体在两个不同位置的视角差异，利用相似三角形的关系可以计算出物体的距离。

这种方法可以在一定范围内提供较为准确的测距结果，但也受到一些因素的影响，如特征点检测与匹配的准确性、摄像机的校准精度、环境光照等。

在实际应用中，为了提高测距的精度和稳定性，还可以采用一些改进方法，如使用更多的特征点、进行多视角融合、使用更精确的标定方法等。

此外，双目摄像头测距技术在机器人导航、自动驾驶、三维扫描等领域有广泛的应用。

一、摄像机标定的内容及意义：1、何为摄像机标定计算机视觉系统从摄像机获取的图像信息出发，计算三维环境中物体的位置，形状等几何信息，并由此重建三维物体。

图像上每一点的亮度反映了空间物体表面某点反射光的强度，而该点在图像上的位置与空间物体表面相应点的几何位置有关。

这些位置的相互关系，由摄像机成像几何模型所决定。

该几何模型的参数称为摄像机参数，这些参数必须由试验与计算来确定，试验与计算的过程称为摄像机标定。

摄像机标定来源于摄影测量学，摄影测量学中所使用的方法是数学解析分析的方法，在标定过程中通常要利用数学方法对从数字图像中获得的数据进行处理。

通过数学处理手段，摄像机标定提供了专业测量摄像机与非量测摄像机的联系。

而所谓的非量测摄像机是指这样一类摄像机，其内部参数完全未知、部分未知或者原则上不稳定。

2、摄像机标定的主要内容在计算机视觉中，摄像机标定主要标定两个部分：内参数和外参数。

(1)内参数：内参数是摄像机坐标系和理想坐标系之间的关系，用于给出摄像机的光学和几何学特征。

如：主点、长宽比例因子和镜头畸变；(2)外参数：外参数表示摄像机在世界坐标系里的位置和方向。

如：旋转和平移。

摄像机标定技术包含两大方面内容：摄像机模型和摄像机标定方法，二者联系紧密，因为往往引么样的模型就决定需要采用什么样的标定方法。

根据不同的应用，对摄像机的标定要求也是不同的。

比如说，对机器导航，要求能自动快速地进行标定，而对于度量领域的应用，精度要求是第一位的。

3、摄像机标定的意义：摄像机标定技术是从二维平面图像获得三维信息这一过程的关键步骤，是计算机视觉技术的第一步。

摄像机标定的目的是完成三维重建，在机器视觉、虚拟现实等计算机图像应用领域有着广泛应用。

4、摄像机标定的发展：1966年，B．Hallert发表了他在镜头与相机标定方面的研究成果，首次将最小二乘法用于对镜头标定多余观察数据的处理，并将其应用在野外立体坐标测量仪上，得到了高精度的测量结果。

南京工程学院自动化学院《机器人视觉》大作业题目：摄像机标定及单幅图像实物测量专业：机器人工程班级：机器人172学号：*********学生姓名：丛蔡庆任课教师：**成绩：目录一、设计任务 (3)二、设计原理 (3)三、方案及各功能模块设计 (6)1 流程图设计 (6)2 标定板制作 (7)3 摄像机标定 (7)4 物体测量 (9)四、结论分析和总结 (10)五、参考文献 (11)附录：源程序一、设计任务：摄像机标定要求自制标定板，使用网络摄像机或手机摄像头进行标定。

将标定的摄像机内参和外参进行保存。

设计测量方案，使用标定过的摄像机对包含垂直边缘的物品（直尺刻度线，矩形物体边缘等）进行距离或边长的测量。

标定过程和测量过程，均需要保持摄像机与测量平面之间的距离固定，物品高度不能过高，否则影响测量结果。

给出设计的中间过程和截图以及最终测量结果，并对测量结果进行误差计算和分析。

1.系统整体方案设计，包括(1)课题分析，设计测量方案，测量对象的确定；(2)系统总体结构框图（或流程图）。

2.结合Halcon（或open CV）软件，写出各功能模块的实现及相应的代码。

（1）标定板制作；（2）摄像机标定；（3）对设计方案中垂直于测量矩形框的直边进行提取，并测量直边之间的距离，从而得到平面测量对象的尺寸（4）对测量值与实际尺寸误差进行一定的分析和改进（5）多次测量，计算出测量的平均值和标准差。

二、设计原理1. 标定内容机器视觉本质就是通过图像来获取三维世界的信息，然后基于该信息进行相应的图像处理手段，从中获取我们想要的信息。

标定的过程实际是建立图像世界与三维世界位姿的关系，只有准确地建立了该关系，才能从图像准确得知三维世界的真实状态。

工业相机拍摄出来的图像存在畸变，这个问题会影响到对工件定位的准确性。

镜头成像的畸变分为径向畸变和切向畸变，相对切向畸变而言，径向畸变（如图1.1）对图像影响较大，而径向畸变分为枕形畸变（Pincushion Distortion）和桶形畸变（Barrel Distortion），相机标定就是对工业相机拍摄的图片畸变问题进行矫正，通过标定得出相机内参和外参，得到与工业机器人坐标系的关联。

单目变焦摄像机自运动的标定测量法张小苗，尚 洋，于起峰(国防科技大学航天与材料工程学院，长沙 410073)摘 要：为了在单目摄像机变焦情况下测量其自运动参数，提出一种单目变焦摄像机自运动的参数标定测量法。

在飞行平台着陆过程中，固连其上的单目俯视摄像机对包含已知世界坐标的特征点的静态着陆平面进行连续拍摄，该方法利用单帧图像可解算得到摄像机拍摄当时的等效焦距及其相对于着陆平面的6自由度位置，结合多帧信息即可对摄像机自运动的运动速度进行估计，进而转换为飞行平台的着陆运动参数。

实验结果证明该方法可行有效。

关键词：摄像机自运动；单目视觉；标定Ego Motion Measurement of Monocular Zooming CameraBased on CalibrationZHANG Xiao-miao, SHANG Yang, YU Qi-feng(College of Aerospace and Material Engineering, National University of Defense Technology, Changsha 410073)【Abstract 】In order to measure the ego motion of the monocular zooming camera, this paper presents a method named Para-Calibration measurement. When the flying platform is landing, the downward-looking monocular camera fixed to it keeps shooting the static landing plane, on which there are several feature points with world coordinates known. On this condition, the method presented can calculate the equivalent focal lengths and the 6 DOF position relative to the landing plane by one frame. Then, the velocity of ego motion can be estimated by combining sequential frames and the landing motion will be drawn. Experimental results show that the method is practicable and efficient. 【Key words 】camera ego motion; monocular vision; calibration计 算 机 工 程Computer Engineering 第34卷 第7期Vol.34 No.7 2008年4月April 2008·博士论文·文章编号：1000—3428(2008)07—0029—03文献标识码：A中图分类号：TP391基于视觉的自主降落导航对众多飞行平台而言是一个研究热点。

单目摄像头测距的原理
单目摄像头测距的原理主要是基于目标物体在图像中的大小和位置关系来计算距离。

以下是一种常见的单目摄像头测距方法的详细介绍：
一、目标检测：
首先，通过图像处理算法，如边缘检测、特征提取等，在摄像头拍摄的图像中检测出目标物体的位置。

二、摄像机标定：
在进行测距之前，需要对摄像机进行标定。

标定的目的是确定摄像机的内外部参数，如焦距、光学中心、畸变系数等。

这些参数将用于后续的测距计算。

三、目标尺寸测量：
根据目标物体在图像中的像素尺寸，结合摄像机标定得到的参数，计算出目标物体在实际场景中的尺寸。

四、距离计算：
根据目标物体的实际尺寸和摄像机与目标物体之间的几何关系，使用相似三角形原理或其他测距算法，计算出目标物体与摄像机的距离。

具体的测距算法可能会因应用场景和要求的不同而有所差异。

例如，在一些简单情况下，可以通过目标物体在图像中的像素大小与实际尺寸之间的比例关系来直接计算
距离。

而在更复杂的情况下，可能需要考虑摄像机的视角、目标物体的形状和姿态等因素，使用更精确的数学模型和算法来计算距离。

需要注意的是，单目摄像头测距存在一些局限性，如无法直接获取深度信息、对环境光照和背景的变化比较敏感等。

为了提高测距的准确性和可靠性，可能需要结合其他传感器或技术，如立体视觉、结构光等。

此外，实际应用中还需要考虑到图像处理算法的精度、摄像机的安装位置和角度、目标物体的特征等因素，对测距结果进行校准和修正。

同时，不同的测距方法可能适用于不同的场景和要求，因此在选择和应用时需要根据具体情况进行评估和实验。

摄像机标定原理摄像机标定是计算机视觉和机器视觉中的一项重要技术，它通过数学模型和算法，将摄像机的内部和外部参数精确地估计出来。

摄像机标定的目的是为了使摄像机能够准确地捕捉和测量物体的三维信息，从而实现精确的视觉测量、姿态估计、目标跟踪等应用。

在摄像机标定中，内部参数指的是摄像机的内部结构和参数，例如焦距、主点位置等；外部参数指的是摄像机的位置和朝向。

通过标定摄像机的内外参数，可以将摄像机坐标系与世界坐标系之间的转换关系建立起来，从而实现摄像机对物体的精确测量。

摄像机标定的原理基于投影几何和图像处理技术。

投影几何是研究摄像机成像原理的数学理论，它描述了摄像机将三维物体投影到二维图像平面上的过程。

图像处理技术则是利用计算机对图像进行处理和分析的方法，通过对图像中的特征点进行提取和匹配，可以实现对摄像机的标定。

摄像机标定的过程通常包括以下几个步骤：1. 收集标定图像：在标定过程中，需要收集一组具有已知三维空间坐标的标定物体的图像。

这些标定物体可以是特殊的标定板或标定棋盘，其具有已知的形状和大小。

2. 提取特征点：在每张标定图像中，需要通过图像处理技术提取出一些特征点，例如角点或线条交点。

这些特征点在不同图像中具有一致的几何关系，可以用来进行摄像机标定。

3. 特征点匹配：对于多张标定图像，需要将它们之间的特征点进行匹配，找出它们之间的对应关系。

这种匹配可以通过计算特征点之间的距离或使用特征描述子的相似度来实现。

4. 计算内部参数：通过已知的三维空间坐标和对应的图像坐标，可以使用数学模型和算法计算出摄像机的内部参数。

常用的数学模型包括针孔模型和多项式模型。

5. 计算外部参数：通过已知的三维空间坐标和对应的图像坐标，可以使用数学模型和算法计算出摄像机的外部参数。

外部参数包括摄像机的位置和朝向，通常使用旋转矩阵和平移向量表示。

6. 优化与评估：在标定过程中，可能存在一些误差和不确定性。

通过优化算法和评估指标，可以对标定结果进行优化和评估，以提高标定的准确性和稳定性。
