热工调试工程师培训讲义
- 格式:ppt
- 大小:1.74 MB
- 文档页数:66
目录一、校验1、建标 22、复查 33、项目工地热工标准室各项工作 44、测量技术的一些基本知识7二、热工常规仪表和设备的调试1、热电偶92、热电阻133、压力变送器144、流量测量元件和变送器165、液位差压变送器186、开关207、阀门执行器22三、DCS1、DCS系统构成272、DCS系统的基本操作28四、分步试运1、试运顺序302、分系统调试工作30五、总启动1、竣工资料332、总启动值班33一、校验为保证检验、试验和测量满足工程的需求,公司已取得了企业二级计量单位的资质,并通过省质量技术监督局的认可,进行了计量保证确认合格的认证并获证书。
公司现有计量标准共18套,其中电测5套、热工10套、长度3套,均按JJF1033-2001《计量标准考核规范》(新规范JJF1033-2008已于2008年9月1日起实施)执行,进行周期送检,建立相应的标准技术档案与管理制度。
检测中心是公司主管计量管理工作的主管部门,公司施工处、分公司、相关部室负责自己内部的计量管理工作,并积极配合计量主管部门做好公司或项目工地的计量管理工作。
1、建标公司热工计量室的上级溯源单位为山东省质量技术监督局(或山东省电力科学研究院)。
热工计量室按照《计量标准考核规范》的要求和规定程序,经申请上级溯源单位考核,建立了十套计量标准,并颁发《计量标准考核证书》(有效期四年),分别为(见表1-1):表1-1 热工十套计量标准②工作用廉金属热电偶“工业Ⅱ级”指允差为“±2.5℃或±0.75℅t”。
2、复查计量标准必须每四年一次申请复查考核,在《计量标准考核证书》有效期届满前六个月向主持考核的质量技术监督部门(山东省质量技术监督局或山东省电力科学研究院)申请计量标准复查考核,并向主持考核的质量技术监督部门提供以下资料:1)《计量标准考核(复查)申请书》原件和电子版各一份;2)《计量标准考核证书》原件一份;3)《计量标准技术报告》原件一份;4)《计量标准考核证书》有效期内计量标准器及主要配套设备的连续、有效的检定或校准证书复印件一套;5)随机抽取该计量标准近期开展检定或校准工作的原始记录及相应的检定或校准证书复印件两套;6)《计量标准考核证书》有效期内连续的《计量标准重复性试验记录》复印件一套;7)《计量标准考核证书》有效期内连续的《计量标准稳定性考核记录》复印件一套;8)检定或校准人员资格证明复印件一套;9)计量标准更换申报表(如果适用)复印件一份;10)计量标准封存(或撤销)申报表(如果适用)复印件一份;11)可以证明计量标准具有相应测量能力的其他技术资料。

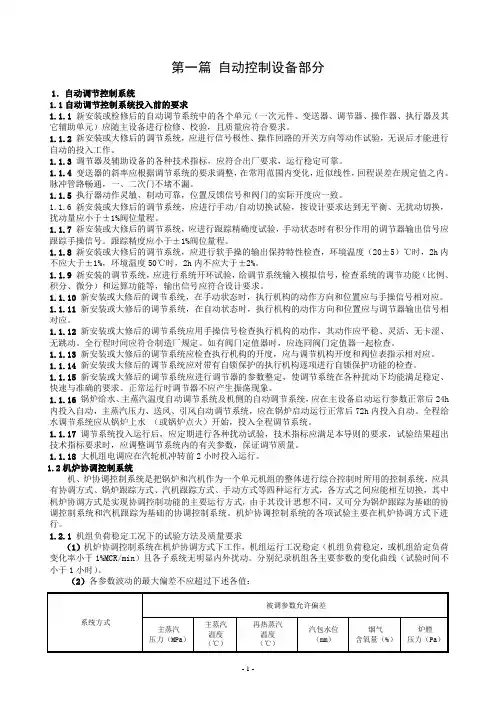

第一篇自动控制设备部分1.自动调节控制系统1.1自动调节控制系统投入前的要求1.1.1 新安装或检修后的自动调节系统中的各个单元(一次元件、变送器、调节器、操作器、执行器及其它辅助单元)应随主设备进行检修、校验,且质量应符合要求。
1.1.2 新安装或大修后的调节系统,应进行信号极性、操作回路的开关方向等动作试验,无误后才能进行自动的投入工作。
1.1.3 调节器及辅助设备的各种技术指标,应符合出厂要求,运行稳定可靠。
1.1.4变送器的斜率应根据调节系统的要求调整,在常用范围内变化,近似线性,回程误差在规定值之内。
脉冲管路畅通,一、二次门不堵不漏。
1.1.5执行器动作灵敏、制动可靠,位置反馈信号和阀门的实际开度应一致。
1.1.6 新安装或大修后的调节系统,应进行手动/自动切换试验,按设计要求达到无平衡、无扰动切换,扰动量应小于±1%阀位量程。
1.1.7新安装或大修后的调节系统,应进行跟踪精确度试验,手动状态时有积分作用的调节器输出信号应跟踪手操信号。
跟踪精度应小于±1%阀位量程。
1.1.8新安装或大修后的调节系统,应进行软手操的输出保持特性检查,环境温度(20±5)℃时,2h内不应大于±1%,环境温度50℃时,2h内不应大于±2%。
1.1.9新安装的调节系统,应进行系统开环试验,给调节系统输入模拟信号,检查系统的调节功能(比例、积分、微分)和运算功能等,输出信号应符合设计要求。
1.1.10新安装或大修后的调节系统,在手动状态时,执行机构的动作方向和位置应与手操信号相对应。
1.1.11 新安装或大修后的调节系统,在自动状态时,执行机构的动作方向和位置应与调节器输出信号相对应。
1.1.12新安装或大修后的调节系统应用手操信号检查执行机构的动作,其动作应平稳、灵活、无卡涩、无跳动。
全行程时间应符合制造厂规定。
如有阀门定值器时,应连同阀门定值器一起检查。
1.1.13 新安装或大修后的调节系统应检查执行机构的开度,应与调节机构开度和阀位表指示相对应。

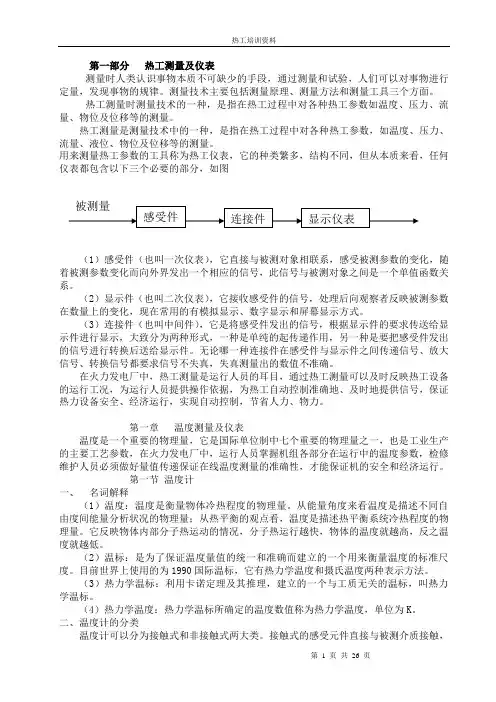

第一部分热工测量及仪表测量时人类认识事物本质不可缺少的手段,通过测量和试验,人们可以对事物进行定量,发现事物的规律。
测量技术主要包括测量原理、测量方法和测量工具三个方面。
热工测量时测量技术的一种,是指在热工过程中对各种热工参数如温度、压力、流量、物位及位移等的测量。
热工测量是测量技术中的一种,是指在热工过程中对各种热工参数,如温度、压力、流量、液位、物位及位移等的测量。
用来测量热工参数的工具称为热工仪表,它的种类繁多,结构不同,但从本质来看,任何仪表都包含以下三个必要的部分,如图(1)感受件(也叫一次仪表),它直接与被测对象相联系,感受被测参数的变化,随着被测参数变化而向外界发出一个相应的信号,此信号与被测对象之间是一个单值函数关系。
(2)显示件(也叫二次仪表),它接收感受件的信号,处理后向观察者反映被测参数在数量上的变化,现在常用的有模拟显示、数字显示和屏幕显示方式。
(3)连接件(也叫中间件),它是将感受件发出的信号,根据显示件的要求传送给显示件进行显示,大致分为两种形式,一种是单纯的起传递作用,另一种是要把感受件发出的信号进行转换后送给显示件。
无论哪一种连接件在感受件与显示件之间传递信号、放大信号、转换信号都要求信号不失真,失真测量出的数值不准确。
在火力发电厂中,热工测量是运行人员的耳目,通过热工测量可以及时反映热工设备的运行工况,为运行人员提供操作依据,为热工自动控制准确地、及时地提供信号,保证热力设备安全、经济运行,实现自动控制,节省人力、物力。
第一章温度测量及仪表温度是一个重要的物理量,它是国际单位制中七个重要的物理量之一,也是工业生产的主要工艺参数,在火力发电厂中,运行人员掌握机组各部分在运行中的温度参数,检修维护人员必须做好量值传递保证在线温度测量的准确性,才能保证机的安全和经济运行。
第一节温度计一、名词解释(1)温度:温度是衡量物体冷热程度的物理量。
从能量角度来看温度是描述不同自由度间能量分析状况的物理量;从热平衡的观点看,温度是描述热平衡系统冷热程度的物理量。
热工基础培训教程第一点:热工基础概念解析热工基础是研究热力系统的工作原理和性能的学科,涉及的能量转换主要包括热能和机械能的转换。
在热工基础中,我们关注的是热力学、流体力学、传热学等方面的基本理论。
首先,我们要了解热力学基本概念。
热力学主要研究的是热能的转换和传递规律,其中包括了温度、压力、比容、比热等基本参数。
热力学系统的基本状态参数有压力、温度和比容。
压力是单位面积上作用在物体表面的力,温度是表示物体冷热程度的物理量,比容是单位质量的物体所具有的体积。
其次,我们需要掌握热力学的基本定律。
其中最主要的两个定律是能量守恒定律和热力学第一定律。
能量守恒定律指出,在一个封闭系统中,能量不会凭空产生也不会凭空消失,只会在各种形式间转换。
热力学第一定律则是指出,在一个封闭系统中,热能可以和机械能相互转换,且系统内能的增加等于外界对系统做的功加上系统吸收的热量。
再次,我们需要了解流体力学的基本概念。
流体力学主要研究的是流体的运动规律和压力、速度、温度等参数的分布。
流体可以分为液体和气体两种,它们的运动规律有所不同。
在研究流体力学时,我们通常会用到流体力学方程,如纳维-斯托克斯方程等。
最后,我们需要掌握传热学的基本理论。
传热学主要研究的是热量在物体内部的传递规律。
传热方式主要有三种:导热、对流和辐射。
导热是指热量通过物体内部的分子振动传递,对流是指热量通过流体的运动传递,辐射是指热量通过电磁波的形式传递。
第二点:热工基础在工程应用中的实践热工基础在工程应用中具有重要意义,涉及到众多行业,如能源、化工、环保等。
下面我们以能源行业为例,简要介绍热工基础在工程应用中的实践。
首先,热工基础在火力发电厂中的应用。
火力发电厂是利用燃料燃烧产生的热量,将水加热成蒸汽,驱动发电机旋转发电。
这其中,热力学、流体力学和传热学等基础知识起到了关键作用。
例如,在锅炉设计中,需要根据燃料的热值、燃烧效率等参数,计算出锅炉的热负荷,从而确定锅炉的尺寸和功率。

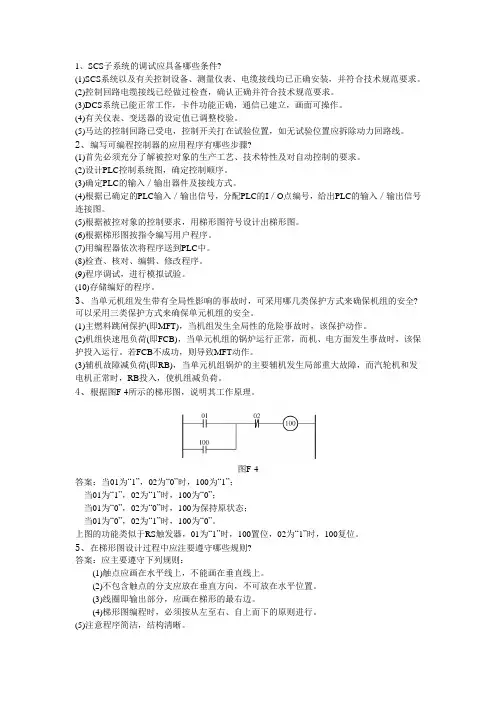

1、SCS子系统的调试应具备哪些条件?(1)SCS系统以及有关控制设备、测量仪表、电缆接线均已正确安装,并符合技术规范要求。
(2)控制回路电缆接线已经做过检查,确认正确并符合技术规范要求。
(3)DCS系统已能正常工作,卡件功能正确,通信已建立,画面可操作。
(4)有关仪表、变送器的设定值已调整校验。
(5)马达的控制回路已受电,控制开关打在试验位置,如无试验位置应拆除动力回路线。
2、编写可编程控制器的应用程序有哪些步骤?(1)首先必须充分了解被控对象的生产工艺、技术特性及对自动控制的要求。
(2)设计PLC控制系统图,确定控制顺序。
(3)确定PLC的输入/输出器件及接线方式。
(4)根据已确定的PLC输入/输出信号,分配PLC的I/O点编号,给出PLC的输入/输出信号连接图。
(5)根据被控对象的控制要求,用梯形图符号设计出梯形图。
(6)根据梯形图按指令编写用户程序。
(7)用编程器依次将程序送到PLC中。
(8)检查、核对、编辑、修改程序。
(9)程序调试,进行模拟试验。
(10)存储编好的程序。
3、当单元机组发生带有全局性影响的事故时,可采用哪几类保护方式来确保机组的安全? 可以采用三类保护方式来确保单元机组的安全。
(1)主燃料跳闸保护(即MFT),当机组发生全局性的危险事故时,该保护动作。
(2)机组快速甩负荷(即FCB),当单元机组的锅炉运行正常,而机、电方面发生事故时,该保护投入运行。
若FCB不成功,则导致MFT动作。
(3)辅机故障减负荷(即RB),当单元机组锅炉的主要辅机发生局部重大故障,而汽轮机和发电机正常时,RB投入,使机组减负荷。
4、根据图F-4所示的梯形图,说明其工作原理。
图F-4答案:当01为“1”,02为“0”时,100为“1”;当01为“1”,02为“1”时,100为“0”;当01为“0”,02为“0”时,100为保持原状态;当01为“0”,02为“1”时,100为“0”。
上图的功能类似于RS触发器,01为“1”时,100置位,02为“1”时,100复位。

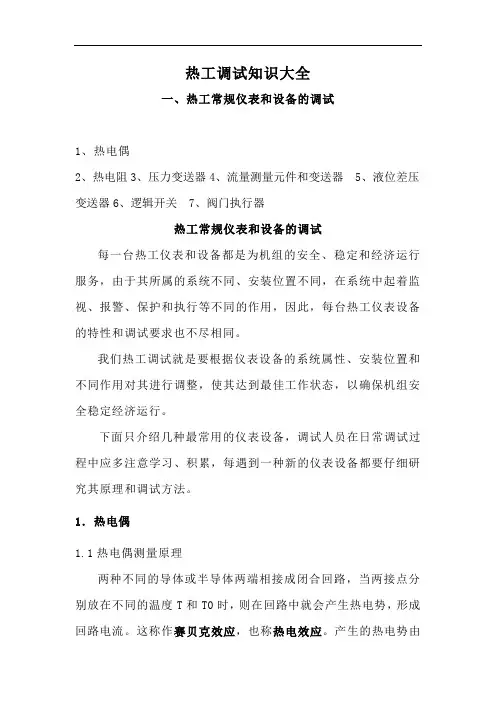

热工调试知识大全一、热工常规仪表和设备的调试1、热电偶2、热电阻3、压力变送器4、流量测量元件和变送器5、液位差压变送器6、逻辑开关7、阀门执行器热工常规仪表和设备的调试每一台热工仪表和设备都是为机组的安全、稳定和经济运行服务,由于其所属的系统不同、安装位置不同,在系统中起着监视、报警、保护和执行等不同的作用,因此,每台热工仪表设备的特性和调试要求也不尽相同。
我们热工调试就是要根据仪表设备的系统属性、安装位置和不同作用对其进行调整,使其达到最佳工作状态,以确保机组安全稳定经济运行。
下面只介绍几种最常用的仪表设备,调试人员在日常调试过程中应多注意学习、积累,每遇到一种新的仪表设备都要仔细研究其原理和调试方法。
1.热电偶1.1热电偶测量原理两种不同的导体或半导体两端相接成闭合回路,当两接点分别放在不同的温度T和T0时,则在回路中就会产生热电势,形成回路电流。
这称作赛贝克效应,也称热电效应。
产生的热电势由接触电势和温差电势两部分组成。
热电偶就是基于热电效应而工作的。
关于热电偶必须要掌握的3个基本定律:1)均质导体定律:由同一种均质材料(导体或半导体)两端焊接组成闭合回路,无论导体截面如何以及温度如何分布,将不产生接触电势,温差电势相抵消,回路中总电势为零。
可见,热电偶必须由两种不同的均质导体或半导体构成。
若热电极材料不均匀,由于温度梯存在,将会产生附加热电势。
2)中间温度定律:热电偶回路两接点(温度为T、T0)间的热电势,等于热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。
Tn称中间温度。
也就是说,M所测定之电位差是由t1、t3所决定,不受t2之影响。
具体到电厂应用来说,就是在DCS盘柜中加一补偿温度计,测出盘柜中的环境温度t3,再加上热电偶毫伏值对应温度t1,就是被测点的准确温度了。
应用2:同样如图1-1所示,对于不使用补偿导线的热电偶回路。
A与B为热电偶,C与D为普通的铜芯信号电缆导线,M为数字电压表,t1为被测点温度,t2为热电偶接线盒环境温度,t3为仪表测量温度。
