立式数控铣床

立式加工中心立式加工中心是一种常见的数控机床，也被称为立式数控铣床。

它的工作原理是通过在工作台上固定工件，然后使用旋转刀具在工件上进行铣削、钻孔、镗孔和螺纹加工等操作。

立式加工中心通常用于加工平面、曲面和复杂形状的工件。

立式加工中心的主要组成部分包括机床主体、主轴、刀库、工作台、控制系统和润滑系统。

机床主体是立式加工中心的基础结构，承载着各个组件的定位和固定。

主轴是立式加工中心的核心部件，负责传动刀具的旋转，拥有较高的转速和扭矩。

刀库是用来存放刀具的装置，一般配备多个刀位，可以实现刀具的自动换装。

工作台是安放工件的平台，具有可调节和固定的功能，使工件能够在加工过程中保持稳定的位置。

控制系统是立式加工中心的智能核心，通过预先编程的程序指令，实现自动化和精确的加工过程。

润滑系统用于给机床各个部件提供润滑和冷却，保证机床的正常运行。

立式加工中心的操作过程是先通过CAD（计算机辅助设计）软件将产品的三维模型转换成二维的加工程序，然后通过CAM（计算机辅助制造）软件进行程序优化，最后将优化后的程序上传到控制系统中。

控制系统通过指令控制主轴和工作台的运动，实现对工件的精确加工。

操作人员只需要进行简单的设置和监控工作，不需要直接干涉加工过程。

立式加工中心具有许多优点。

首先，由于刀库具备自动换刀功能，可实现多种不同的加工操作，提高了加工的灵活性和效率。

其次，立式加工中心具有较高的加工精度和加工质量，能够进行高精度的定位和磨削。

此外，立式加工中心还具有较高的自动化水平，能够实现连续加工和无人化操作，大大减少了人工成本。

在工业生产中，立式加工中心广泛应用于航空航天、汽车、电子、模具、医疗器械等行业。

例如，在航空航天领域，立式加工中心可以用来加工飞机发动机部件、导弹和卫星零部件等。

在汽车行业，立式加工中心可以用来加工汽车发动机、底盘和车身零部件等。

在电子领域，立式加工中心可以用来加工电子元器件、PCB板和电路板等。

在模具行业，立式加工中心可以用来加工塑料模具、金属模具和模具配件等。

数控铣床的结构类型与坐标系统1. 引言数控铣床是一种用于对工件进行铣削加工的机床，采用数控技术实现工件的自动加工。

在数控铣床的应用中，结构类型和坐标系统是两个重要的概念。

本文将详细介绍数控铣床的结构类型和坐标系统。

2. 数控铣床的结构类型数控铣床的结构类型主要分为卧式数控铣床和立式数控铣床两种。

2.1 卧式数控铣床卧式数控铣床是指工作台水平放置，铣刀在工件上方进行铣削加工的数控铣床。

卧式数控铣床适用于大型、重型工件的加工，具有切削稳定性好、工件定位精度高等优点。

同时，卧式数控铣床具有较大的工作台行程，适用于进行大幅度的切削。

2.2 立式数控铣床立式数控铣床是指铣刀在工件侧面进行铣削加工的数控铣床。

立式数控铣床适用于中小型工件的加工，具有操作便捷、占地面积小等优点。

立式数控铣床与卧式数控铣床相比，工作台行程较小。

3. 数控铣床的坐标系统数控铣床的坐标系统是指用来确定加工位置和方向的一组坐标系。

常用的坐标系统包括绝对坐标系统和相对坐标系统。

3.1 绝对坐标系统绝对坐标系统是指以数控铣床的参考点为原点，确定工件上每个点的坐标值。

绝对坐标系统适用于工件加工范围较小、工件形状复杂的情况。

在使用绝对坐标系统时，需要精确测量出加工位置的坐标值，添加到程序中进行加工。

3.2 相对坐标系统相对坐标系统是指以加工起点为原点，确定工件上其他点的坐标值。

相对坐标系统适用于工件加工范围较大、加工位置相对固定的情况。

在使用相对坐标系统时，只需要确定加工起点的坐标值，其他点的坐标值通过相对于加工起点的偏移量来确定。

4. 结论数控铣床的结构类型和坐标系统在加工过程中起着重要的作用。

卧式数控铣床适用于大型、重型工件的加工，而立式数控铣床适用于中小型工件的加工。

绝对坐标系统和相对坐标系统可以根据加工要求和工件特点选择使用。

综上所述，了解数控铣床的结构类型和坐标系统对于合理选择数控铣床和进行加工操作具有重要意义。

以上就是数控铣床的结构类型与坐标系统的相关内容。

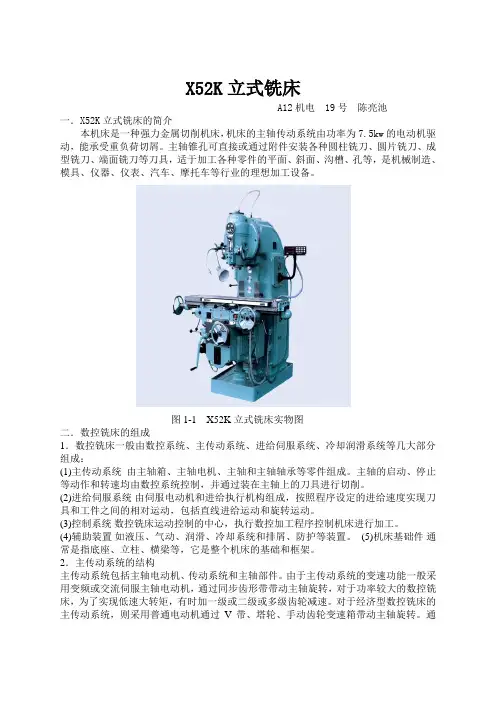

X52K立式铣床A12机电 19号陈亮池一．X52K立式铣床的简介本机床是一种强力金属切削机床，机床的主轴传动系统由功率为7.5kw的电动机驱动，能承受重负荷切屑。

主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具，适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。

图1-1 X52K立式铣床实物图二．数控铣床的组成1．数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成：(1)主传动系统由主轴箱、主轴电机、主轴和主轴轴承等零件组成。

主轴的启动、停止等动作和转速均由数控系统控制，并通过装在主轴上的刀具进行切削。

(2)进给伺服系统由伺服电动机和进给执行机构组成，按照程序设定的进给速度实现刀具和工件之间的相对运动，包括直线进给运动和旋转运动。

(3)控制系统数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。

(4)辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。

(5)机床基础件通常是指底座、立柱、横梁等，它是整个机床的基础和框架。

2．主传动系统的结构主传动系统包括主轴电动机、传动系统和主轴部件。

由于主传动系统的变速功能一般采用变频或交流伺服主轴电动机，通过同步齿形带带动主轴旋转，对于功率较大的数控铣床，为了实现低速大转矩，有时加一级或二级或多级齿轮减速。

对于经济型数控铣床的主传动系统，则采用普通电动机通过V带、塔轮、手动齿轮变速箱带动主轴旋转。

通过改变电动机的接线形式和手动换挡方式进行有级变速。

主轴具有刀具自动锁紧和松开机构，用于固定主轴和刀具的连接。

由碟形弹簧、拉杆和气缸或液压缸组成。

主轴具有吹气功能，在刀具松开后，向主轴锥孔吹气，达到清洁锥孔的目的。

3．进给传动系统的结构进给系统即进给驱动装置，驱动装置是指将伺服电动机的旋转运动变为工作台直线运动的整个机械传动链，主要包括减速装置、丝杆螺母副及导向元件等。

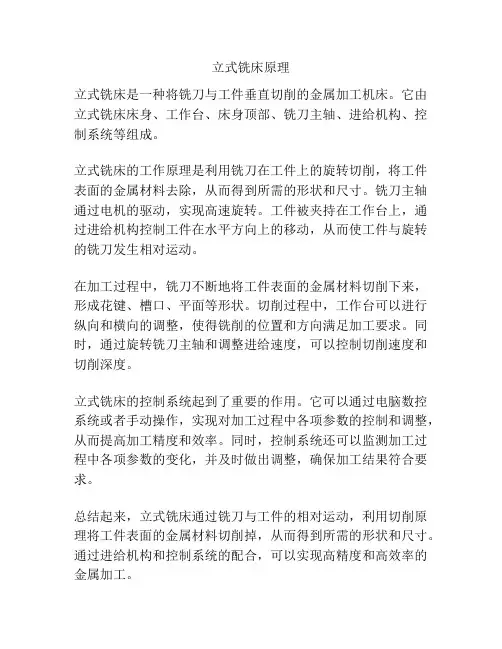

立式铣床原理
立式铣床是一种将铣刀与工件垂直切削的金属加工机床。

它由立式铣床床身、工作台、床身顶部、铣刀主轴、进给机构、控制系统等组成。

立式铣床的工作原理是利用铣刀在工件上的旋转切削，将工件表面的金属材料去除，从而得到所需的形状和尺寸。

铣刀主轴通过电机的驱动，实现高速旋转。

工件被夹持在工作台上，通过进给机构控制工件在水平方向上的移动，从而使工件与旋转的铣刀发生相对运动。

在加工过程中，铣刀不断地将工件表面的金属材料切削下来，形成花键、槽口、平面等形状。

切削过程中，工作台可以进行纵向和横向的调整，使得铣削的位置和方向满足加工要求。

同时，通过旋转铣刀主轴和调整进给速度，可以控制切削速度和切削深度。

立式铣床的控制系统起到了重要的作用。

它可以通过电脑数控系统或者手动操作，实现对加工过程中各项参数的控制和调整，从而提高加工精度和效率。

同时，控制系统还可以监测加工过程中各项参数的变化，并及时做出调整，确保加工结果符合要求。

总结起来，立式铣床通过铣刀与工件的相对运动，利用切削原理将工件表面的金属材料切削掉，从而得到所需的形状和尺寸。

通过进给机构和控制系统的配合，可以实现高精度和高效率的金属加工。

第一章数控铣床数控铣床用途十分广泛，不仅可以加工各种平面、沟槽、螺旋槽、成型表面和孔，而且还能加工各种平面曲线和空间曲线等复杂型面，适合于各种模具、凸轮、板类及箱体类零件的加工。

第一节数控铣床的分类数控铣床的分类方法与通用机床类似，通常可以分为立式数控铣床、卧式数控铣床、立卧两用数控铣床。

一、立式数控铣床立式数控铣床的应用范围在数控铣床中最为广泛。

立式数控铣床主要用于水平面内的型面加工，增加数控分度头后，可在圆柱表面加工曲线沟槽。

小型立式数控铣床与普通立式升降台铣床的工作原理相差不大，机床的工作台可以自由移动，但是升降台和主轴固定不动；中型立式数控铣床的工作台通常可以纵向和横向移动，主轴可沿垂直方向的溜板上下移动；大型立式数控铣床在设计过程中通常要考虑扩大行程、缩小占地面积以及刚性等技术上的问题，所以往往采用龙门架移动式，主轴可在龙门架的横向和垂向方向的溜板上移动，龙门架床身纵向移动。

从数控系统控制的坐标数量来分，立式数控铣床可分为2.5坐标数控立式铣床、3坐标数控立式铣床、4坐标数控立式铣床和5坐标数控立式铣床。

目前3坐标数控立式铣床应用最广，可进行3坐标联动加工。

部分机床3个坐标中只能进行任意2个坐标联动加工，通常这种机床成为2.5坐标数控立式铣床。

所谓4坐标数控立铣和5坐标数控立铣，是指机床除了3个坐标可以联动加工外，机床主轴还可以绕3个坐标轴中的一个或两个轴作摆角运动。

图1－1是一台3坐标数控立式铣床。

图1－1 三坐标数控立式铣床一般来说，机床控制的坐标轴越多，尤其是要求联动的坐标轴越多，机床的功能就越齐全，机床的加工范围和加工对象也就越广，但是与之对应的机床结构和数控系统更加复杂，编程难度更大，设备更加昂贵。

为了提高数控立铣的生产效率，通常可以采用自动交换工作台，这样的结构大大减少零件装卸的辅助工作时间。

除此之外，还可以通过附加数控转盘、增加靠模装置、采用气动或液压的多工位夹具等方法来提高数控立铣的生产效率。

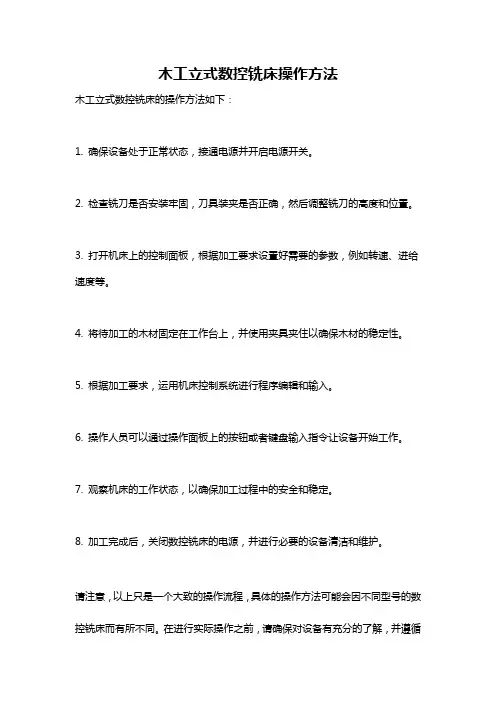

木工立式数控铣床操作方法
木工立式数控铣床的操作方法如下：
1. 确保设备处于正常状态，接通电源并开启电源开关。

2. 检查铣刀是否安装牢固，刀具装夹是否正确，然后调整铣刀的高度和位置。

3. 打开机床上的控制面板，根据加工要求设置好需要的参数，例如转速、进给速度等。

4. 将待加工的木材固定在工作台上，并使用夹具夹住以确保木材的稳定性。

5. 根据加工要求，运用机床控制系统进行程序编辑和输入。

6. 操作人员可以通过操作面板上的按钮或者键盘输入指令让设备开始工作。

7. 观察机床的工作状态，以确保加工过程中的安全和稳定。

8. 加工完成后，关闭数控铣床的电源，并进行必要的设备清洁和维护。

请注意，以上只是一个大致的操作流程，具体的操作方法可能会因不同型号的数控铣床而有所不同。

在进行实际操作之前，请确保对设备有充分的了解，并遵循
设备制造商提供的操作手册和安全规定。

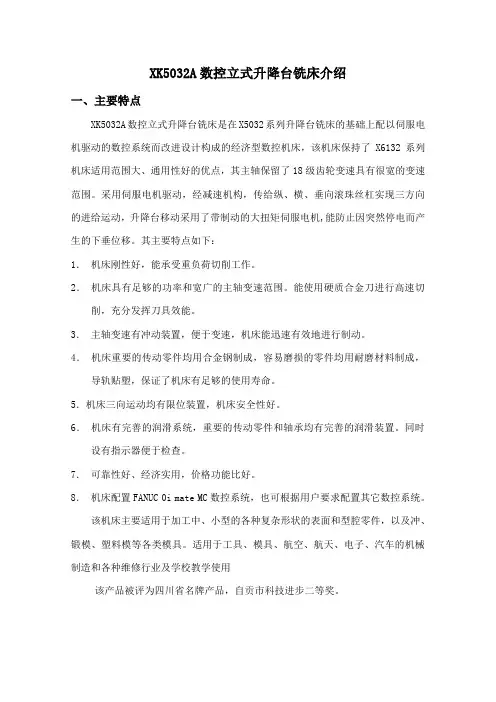

XK5032A数控立式升降台铣床介绍一、主要特点XK5032A数控立式升降台铣床是在X5032系列升降台铣床的基础上配以伺服电机驱动的数控系统而改进设计构成的经济型数控机床，该机床保持了X6132系列机床适用范围大、通用性好的优点，其主轴保留了18级齿轮变速具有很宽的变速范围。

采用伺服电机驱动，经减速机构，传给纵、横、垂向滚珠丝杠实现三方向的进给运动，升降台移动采用了带制动的大扭矩伺服电机,能防止因突然停电而产生的下垂位移。

其主要特点如下：1．机床刚性好，能承受重负荷切削工作。

2．机床具有足够的功率和宽广的主轴变速范围。

能使用硬质合金刀进行高速切削，充分发挥刀具效能。

3．主轴变速有冲动装置，便于变速，机床能迅速有效地进行制动。

4．机床重要的传动零件均用合金钢制成，容易磨损的零件均用耐磨材料制成，导轨贴塑，保证了机床有足够的使用寿命。

5．机床三向运动均有限位装置，机床安全性好。

6．机床有完善的润滑系统，重要的传动零件和轴承均有完善的润滑装置。

同时设有指示器便于检查。

7．可靠性好、经济实用，价格功能比好。

8．机床配置FANUC 0i mate MC数控系统，也可根据用户要求配置其它数控系统。

该机床主要适用于加工中、小型的各种复杂形状的表面和型腔零件，以及冲、锻模、塑料模等各类模具。

适用于工具、模具、航空、航天、电子、汽车的机械制造和各种维修行业及学校教学使用该产品被评为四川省名牌产品，自贡市科技进步二等奖。

二、主要规格参数三、FANUC 0i mate MC系统功能（一）、基本功能：四、主要外配件供应商1、数控系统： FANUC2、主电机：河北电机厂或宜宾力源电机厂3、进给伺服驱动及电机： FANUC4、三向丝杠：汉江机床厂5、主轴轴承：哈尔滨轴承厂6、润滑元件：中日合资永嘉流遍五、设备工作环境1、厂房高度：≥3.5M2、厂房湿度：相对湿度≤85%3、环境温度： 5--40℃4、电源：动力电源（三相）：AC 380V±10%电源频率： 50HZ±1HZ总容量： 14KVA六、技术服务1、货到需方后供方即派出安装调试人员免费调试。

铣床分类及特点
铣床是一种用于加工金属、塑料、木材等材料的机床，它可以通过旋转刀具来切削工件表面，从而实现加工目的。

根据不同的加工需求和工件特性，铣床可以分为多种类型，下面将对其分类及特点进行详细介绍。

1. 按照结构分类
(1) 桥式铣床：桥式铣床是一种横梁式结构，其横梁支撑着工作台和主轴箱，具有高刚性和稳定性，适用于加工大型工件。

(2) 立式铣床：立式铣床是一种立柱式结构，其主轴箱和工作台垂直布置，具有小占地面积、易于操作等特点，适用于加工小型工件。

(3) 卧式铣床：卧式铣床是一种床身式结构，其主轴箱和工作台水平布置，具有加工范围广、切削力大等特点，适用于加工大型工件。

2. 按照控制方式分类
(1) 数控铣床：数控铣床是一种通过计算机程序控制刀具运动的铣床，具有高精度、高效率等特点，适用于加工复杂形状的工件。

(2) 传统铣床：传统铣床是一种通过手动操作控制刀具运动的铣床，具有操作简单、成本低等特点，适用于加工简单形状的工件。

3. 按照加工方式分类
(1) 平面铣床：平面铣床是一种用于加工平面的铣床，具有加工效率高、加工精度高等特点，适用于加工平面、槽、齿等工件。

(2) 立体铣床：立体铣床是一种用于加工立体形状的铣床，具有加工范围广、加工精度高等特点，适用于加工复杂形状的工件。

总的来说，铣床是一种非常重要的机床，其分类及特点的不同，使其在不同的加工领域中具有不同的应用价值。

随着科技的不断发展，铣床的技术也在不断更新，未来铣床将会更加智能化、高效化，为工业生产带来更多的便利和效益。
