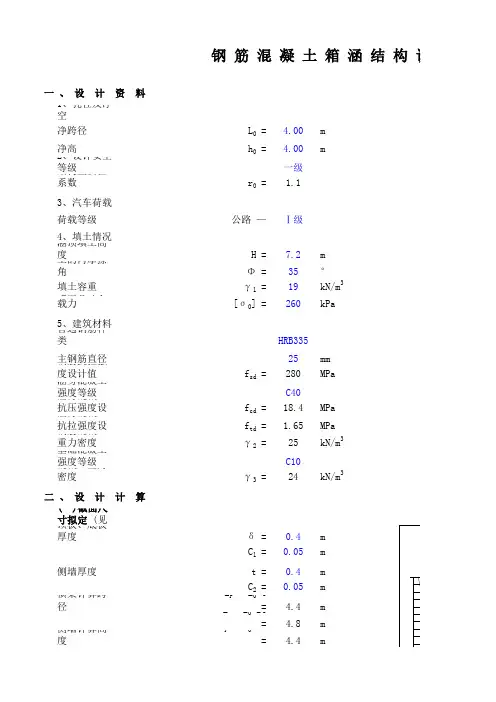

1、孔径及净空净跨径L 0 = 4.00m 净高h 0 =4.00m2、设计安全等级一级结构重要性系数r 0 = 1.13、汽车荷载荷载等级公路 —Ⅰ级4、填土情况涵顶填土高度H =7.2m 土的内摩擦角Φ =35°填土容重γ1 =19kN/m 3地基容许承载力[σ0] =260kPa5、建筑材料普通钢筋种类HRB335主钢筋直径25mm 钢筋抗拉强度设计值f sd =280MPa涵身混凝土强度等级C40涵身混凝土抗压强度设计值f cd =18.4MPa 涵身混凝土抗拉强度设计值f td = 1.65MPa 钢筋混凝土重力密度γ2 =25kN/m 3基础混凝土强度等级C10混凝土重力密度γ3 =24kN/m 3(一)截面尺寸拟定 (见图L-01)顶板、底板厚度δ =0.4m C 1 =0.05m 侧墙厚度t =0.4m C 2 =0.05m 横梁计算跨径L P = L 0+t = 4.4m L = L 0+2t = 4.8m 侧墙计算高度h P = h 0+δ =4.4m钢 筋 混 凝 土 箱 涵 结 构 设一 、 设 计 资 料二 、 设 计 计 算h = h 0+2δ =4.8m 基础襟边 c =0.2m 基础高度 d =0.2m 基础宽度 B =5.2m(二)荷载计算1、恒载恒载竖向压力p 恒 = γ1H+γ2δ =146.80kN/m 2恒载水平压力顶板处e P1 = γ1Htan 2(45°-φ/2) =37.07kN/m 2底板处e P2 = γ1(H+h)tan 2(45°-φ/2) =61.79kN/m 22、活载汽车后轮着地宽度0.6m，由《公路桥涵设计通用规范》(JTG D60—2004)第4.3.4条规定，按30°角向一个汽车后轮横向分布宽> 1.3/2 m > 1.8/2 m故车轮压力扩散线相重叠，应按如下计算横向分布宽度a = (0.6/2+Htan30°)×2+1.3 =3.100m同理，纵向，汽车后轮着地长度0.2m0.2/2+Htan30°= 4.257 m > 1.4/2 m故b = (0.2/2+Htan30°)×2 =1.400m ∑G =140kN 车辆荷载垂直压力q 车 = ∑G /(a×b) =32.26kN/m 2车辆荷载水平压力e 车 = q 车tan 2(45°-φ/2) =8.74kN/m 2(三)内力计算1、构件刚度比K = (I 1/I 2)×(h P /L P ) =1.002、节点弯矩和轴向力计算(1)a种荷载作用下 (图L-02)涵洞四角节点弯矩M aA = M aB = M aC = M aD =-1/(K+1)·pL P 2/12横梁内法向力N a1 = N a2 =0侧墙内法向力N a3 = N a4 =pL P /2恒载p = p 恒 =146.80kN/m 2M aA = M aB = M aC = M aD =-118.42kN ·m N a3 = N a4 =322.96kN 车辆荷载p = q 车 =32.26kN/m 20.6/2+Htan30°=4.46 mM aA = M aB = M aC = M aD =-26.02kN·mN a3 = N a4 =70.97kN(2)b种荷载作用下 (图L-03)M bA = M bB = M bC = M bD =-K/(K+1)·ph P2/12N b1 = N b2 =ph P/2N b3 = N b4 =0恒载p = e P1 =37.07kN/m2M bA = M bB = M bC = M bD =-29.90kN·mN b1 = N b2 =81.56kN(3)c种荷载作用下 (图L-04)M cA = M cD =-K(3K+8)/[(K+1)(K+3)]·ph P2/60M cB = M cC =-K(2K+7)/[(K+1)(K+3)]·ph P2/60N c1 =ph P/6+(M cA-M cB)/h PN c2 =ph P/3-(M cA-M cB)/h PN c3 = N c4 =0恒载p = e P2-e P1 =24.71kN/m2M cA = M cD =-10.96kN·mM cB = M cC =-8.97kN·mN c1 =17.67kNN c2 =36.70kN(4)d种荷载作用下 (图L-05)M dA =-[K(K+3)/[6(K2+4K+3)]+(10K+2)/(15K+5)]·ph P2/4M dB =-[K(K+3)/[6(K2+4K+3)]-(5K+3)/(15K+5)]·ph P2/4M dC =-[K(K+3)/[6(K2+4K+3)]+(5K+3)/(15K+5)]·ph P2/4M dD =-[K(K+3)/[6(K2+4K+3)]-(10K+2)/(15K+5)]·ph P2/4N d1 =(M dD-M dC)/h PN d2 =ph P-(M dD-M dC)/h PN d3 = N d4 =-(M dB-M dC)/L P车辆荷载p = e车 =8.74kN/m2M dA =-28.91kN·mM dB =13.40kN·mM dC =-20.45kN·mM dD =21.86kN·mN d1 =9.62kNN d2 =28.85kNN d3 = N d4 =-7.69kN(5)节点弯矩、轴力计算及荷载效应组合汇总表按《公路桥涵设计通用规范》(JTG D60—2004)第4.1.6条进行承载能力极限状态效应组3、构件内力计算(跨中截面内力)(1)顶板 (图L-06)x =L P/2P = p恒+0.7q车 =169.38kNN x = N1 =105.96kNM x = M B+N3x-Px2/2 =231.92kN·mV x = Px-N3 = 5.38kN(2)底板 (图L-07)ω1 =p恒+0.7(q车-3e车H P2/L P2)=151.02kN/m2ω2 =p恒+0.7(q车+3e车H P2/L P2)=187.74kN/m2x =L P/2N x = N2 =138.45kNM x =M A+N3x-ω1·x2/2-x3(ω2-ω1)/6L P=229.93kN·mV x =ω1x+x2(ω2-ω1)/2L P-N3=-14.81kN(3)左侧墙 (图L-08)ω1 =0.7e P1+0.7e车=32.07kN/m2ω2 =0.7e P2+0.7e车49.37kN/m2x =h P/2N x = N3 =367.25kNM x =M B+N1x-ω1·x2/2-x3(ω2-ω1)/6h P=-17.61kN·mV x =ω1x+x2(ω2-ω1)/2h P-N1=-25.89kN(4)右侧墙 (图L-09)ω1 = 0.7e P1 =25.95kN/m2ω2 = 0.7e P2 =43.25kN/m2x =h P/2N x = N4 =367.25kNM x =M C+N1x-ω1·x2/2-x3(ω2-ω1)/6h P=-26.49kN·mV x =ω1x+x2(ω2-ω1)/2h P-N1=-39.35kN(5)短期组合下构件内力汇总表(四)截面设计1、顶板 (B-C)钢筋按左、右对称，用最不利荷载计算。
钢筋混凝土箱涵结构计算书钢筋混凝土箱涵结构计算书1. 引言1.1 目的1.2 背景1.3 参考文献2. 施工条件2.1 工程地点2.2 地质条件2.3 设计标准3. 结构荷载3.1 车辆荷载3.2 流体压力3.3 水压力3.4 附加荷载4. 结构设计参数4.1 基本参数4.2 箱涵尺寸4.3 壁厚和筋筒4.4 强度设计4.5 钢筋数量和布置4.6 预应力设计5. 结构稳定性分析5.1 稳定性检查5.2 基准状态分析5.3 极限状态分析5.4 不均衡荷载分析6. 结构承载力分析6.1 截面抗弯承载力 6.2 截面抗剪承载力 6.3 截面承载力验算6.4 管道斜向荷载分析7. 结构变形与开裂分析7.1 变形分析7.2 开裂控制7.3 变位控制8. 结构施工图设计8.1 平面布置图8.2 纵断面图8.3 标准截面图8.4 细部结构图8.5 基础设计图9. 验证与检查9.1 工程验收标准 9.2 施工过程监控 9.3 结构验收测试9.4 结构完整性检查10. 附件附件A：结构计算表格附件B：设计图纸11. 法律名词及注释- 标准：为保证工程安全、可靠并推进工程质量合理提高，国家制定的统一、强制性要求。
- 设计标准：根据工程特点和设计要求制定的合用于该工程的技术规格和措施。
- 施工图设计：根据设计图纸和要求合理选定方案、编制图纸，为实施施工提供依据的过程。
- 结构验收测试：对已完工的结构进行力学性能、几何形态等各项检测，以证明其符合设计要求。
结构简图本工程不考虑偶然作用及地震作用承载能力极限状态仅考虑基本组合箱涵结构配筋计算书荷载分类荷载名称系数备注顶板混凝土及附加结构重力 1.2侧墙及底板混凝土重力1土重力1.2土侧压力 1.4水压力1自重引起的地基反力1车辆荷载1.8汽车引起的土侧压力 1.05可变作用引起的地基反力1.05汽车荷载制动力 1.05人群荷载 1.05疲劳荷载 1.05正常使用极限状态频遇组合荷载分类荷载名称系数备注顶板混凝土及附加结构重力1侧墙及底板混凝土重力1土重力1土侧压力1水压力1自重引起的地基反力1车辆荷载0.7汽车荷载频遇值系数（ψf=0.7）汽车引起的土侧压力0.4可变作用引起的地基反力0.4汽车荷载制动力0.4人群荷载0.4疲劳荷载0.4准永久组合荷载分类荷载名称系数备注顶板混凝土及附加结构重力1侧墙及底板混凝土重力1土重力1土侧压力1水压力1自重引起的地基反力1车辆荷载0.4汽车引起的土侧压力0.4可变作用的地基反力0.4汽车荷载制动力0.4人群荷载0.4疲劳荷载0.4可变作用组合值系数（ψc=0.75）标准值准永久值系数（ψq=0.4）标准值准永久值系数（ψq=0.4）永久作用可变作用永久作用可变作用永久作用部位单位尺寸净高m 3净跨m5顶板厚m0.5底板厚m 0.5侧墙厚m0.5箱涵纵向计算长度取1m 箱涵顶板结构重力涵顶结构厚度（m）重度（kn/m 3）混凝土路面0.225水泥稳定石粉渣0.321箱涵顶板0.525Gk=23.8kn/m箱涵测强及底板重力侧墙及顶板厚度（m）0.5Gk1=12.5kn/m涵侧土压力填土内摩擦角φ=30.00水平土压力修正系数λ=0.33填土容重γ=18qt3= 4.49kn/m qt4=25.47kn/m水压力涵内水压力对结构有利，故结构计算不计函内水压力基础承载力验算需考虑函内水重根据地质钻孔，取外水与暗涵顶高一致计算水压力强度标准值qw=γ水*Hqw=35kn/m 根据洪水计算，计算段洪水水深1.81m q'w=18.1kn/m车辆荷载本次计算采用汽车荷载等级为：公路-Ⅱ级箱涵尺寸箱涵顶宽6m，桥涵设计车道为2车道2车道横向布载系数取1后轮着地长宽0.6*0.2m 单个后轮重力标准值70kn qc=76.54kn/m 汽车引起的土侧压力墙后破坏棱体上的等代土厚φ=30度δ=φ/2=15度α=0度ω=45度tanθ=0.65l0= 6.89m B小于13m B=1mh= 1.1mqt=20.32kn/m 汽车荷载制动力制动力f=90kn汽车荷载制动力涵侧土反力N=94.5knA= 3.5㎡M=165.375kn.mw= 2.04m³pmax=108kn/mpmin=-54kn/m 涵顶人群荷载本次计算人群荷载q人=3kn/m 地基反力=3kn/m疲劳荷载（模型I）集中荷载=141.75kn均布荷载= 2.36kn/m地基反力=25.99kn/m 疲劳荷载（模型Ⅱ）后轮着地长宽0.6*0.2m 单个后轮重力标准值40kn qc=43.74kn/m标准组合荷载分类单位系数标准值设计值kn/m 1.223.828.56kn/m 112.512.50qt3kn/m 4.49 6.29qt4kn/m 25.4735.66水压力qw kn/m 13535.00车辆荷载qc kn/m 1.876.54137.77汽车引起的土侧压力qtkn/m 1.0520.3221.34人群荷载q人kn/m1.053 3.15地基承载力Fa0=150.00黏土h= 4.50m γ2=18kn/m³fa=231kn/㎡＞fk=194.48kn/㎡满足底板均布q 1顶板均布q 2侧墙上 q 3 侧墙下 q 4185.39169.48227.6392使用结构力学求解器弯矩kn ▪m 剪力kn 轴力kn 弯矩kn ▪m 剪力kn 轴力kn 弯矩kn ▪m 剪力kn 轴力kn 顶板-290.12466.07-81.92350.730-81.92-290.12-466.07-81.92侧墙（左）-290.12-81.92-466.07-205.490-487.95-304.05127.43-509.82侧墙（右）-290.1281.92-466.07-205.490-487.95-304.05-127.43-509.82底板-304.05-509.82-127.43396.95-127.43-304.05509.82-127.43板端（右/下）永久作用可变作用项目土侧压力1.4荷载名称顶板混凝土及附加结构重力G1侧墙及底板混凝土重力G2板端（左/上）跨中1234( 1 )( 2 )( 3 )( 4 )-304.05-290.12-205.49-290.12-290.12350.73-29-30-205.4-304.05-304.05396.951234( 1 )( 2 )( 3 )( 4 )127.43-81.92466.07-466.0781.92-127.43509.82-509.821234( 1 )( 2 )( 3 )( 4 )-509.82-466.07-81.92-466.07-509.82-127.43-127.43弯矩kn ▪m 剪力kn 轴力kn 弯矩kn ▪m 剪力kn 轴力kn 弯矩kn ▪m 剪力kn 轴力kn 顶板-290.12466.07-81.92350.730-81.92-290.12-466.07-81.92侧墙（左）-290.12-81.92-466.07-205.490-487.95-304.05127.43-509.82侧墙（右）-290.1281.92-466.07-205.490-487.95-304.05-127.43-509.82底板-304.05-509.82-127.43396.950-127.43-304.05509.82-127.43C30混凝土轴心抗压fc=14.3N/mm2三级钢筋强度fy=fy'=360N/mm2C30混凝土轴心拉压ft=1.43N/mm2钢筋弹性模量Es=200000N/mm2顶板为弯压构建正截面承载力计算截面宽度b（mm）截面有效高度h0（mm）构件支点间长L（mm）保护层厚度a（mm）弯矩设计值M（kn.m）轴向力设计值N（kn）结构系数γd 截面高度h1000470550030350.7381.92 1.25001.计算η受压构件计算长度l 0lo/h(h-弯曲方向高度)判断长短柱η2750 5.5短柱12.判别大小偏心ηeo（mm）0.3ho（mm） 6.666666674281.37141大偏心3.计算As'4501.370.015 6.874裂缝宽度验算eo/ho9.11大于0.55需要裂缝验算1.纵向受拉钢筋应力σ0(N/mm )结构重要系数γ0Nk（kn）受拉区纵筋面积As（mm）偏心距增大系数ηs (lo/h<14)偏心距eo （mm）ys（mm）e（mm）矩形截面γ'f Z(mm)σsk(N/mm )20181.92307914281.372204501.370408.29266.732.最大裂缝宽度αcr ftk（N/mm ）as ρte ψc（mm）钢筋直径（mm）νlcr Wmax（mm）判别1.9 1.43440.0350.8330281138.020.27满足截面尺寸复核hw(mm)b(mm)hw/b v'(kn)支座处剪力v（kn）判别47010000.471400.21466.07截面符合要求斜截面抗剪承载力支座端部截面有效度h0端（mm）βh v'（kn）支座处剪力v （kn）判别670 1.00558.89466.07满足有效高度h0（mm）βh v'（kn）顶板倒角起点处剪力v 判别4701.00392.06322.012满足计算断面板端（左/上）跨中板端（右/下）项目弯矩kn▪m剪力kn轴力kn弯矩kn▪m剪力kn轴力kn弯矩kn▪m剪力kn轴力kn 顶板-290.12466.07-81.92350.730-81.92-290.12-466.07-81.92侧墙（左）-290.12-81.92-466.07-205.490-487.95-304.05127.43-509.82侧墙（右）-290.1281.92-466.07-205.490-487.95-304.05-127.43-509.82底板-304.05-509.82-127.43396.950-127.43-304.05509.82-127.43C30混凝土轴心抗压fc=14.3N/mm2三级钢筋强度fy=fy'=360N/mm2C30混凝土轴心抗压ft=1.43N/mm2钢筋弹性模量Es=200000N/mm2底板为弯压构建正截面承载力计算截面宽度b（mm）截面有效高度h0（mm）构件支点间长L（mm）保护层厚度a（mm）弯矩设计值M（kn.m）轴向力设计值N（kn）结构系数γd截面高度h(mm)1000570550030396.95127.43 1.26001.计算η受压构件计算长度l0lo/h(h-弯曲方向高度)判断长短柱η2750 4.58短柱12.判别大小偏心ηeo（mm）0.3ho（mm）3115.04171大偏心3.计算As'3385.040.01910.693裂缝宽度验算板端（左/上）跨中板端（右/下）项目eo/ho 5.46大于0.55需要裂缝验算1.纵向受拉钢筋应力σ0(N/mm 2)结构重要系数γ0Nk（kn）受拉区纵筋面积As（mm）偏心距增大系数ηs (lo/h<14)偏心距eo （mm）ys（mm）e（mm）矩形截面γ'fZ(mm)σsk(N/mm 2)201127.43307913115.042203335.040493.90238.082.最大裂缝宽度αcr ftk（N/mm 2）as ρte ψc（mm）钢筋直径（mm）νlcr Wmax（mm）判别1.9 1.43440.0350.8130281138.020.23满足截面尺寸复核hw(mm)b(mm)hw/b v'(kn)支座处剪力v（kn）判别57010000.571698.13509.82截面符合要求斜截面抗剪承载力支座端部截面有效度h0端（mm）βh v'（kn）支座处剪力v （kn）判别770 1.00642.31509.82满足有效高度h0（mm）βh v'（kn）底板倒角起点处剪力v 判别5701.00475.48426.39满足弯矩kn▪m剪力kn轴力kn弯矩kn▪m剪力kn轴力kn弯矩kn▪m剪力kn轴力kn 顶板-290.12466.07-81.92350.730-81.92-290.12-466.07-81.92侧墙（左）-290.12-81.92-466.07-205.490-487.95-304.05127.43-509.82侧墙（右）-290.1281.92-466.07-205.490-487.95-304.05-127.43-509.82底板-304.05-509.82-127.43396.950-127.43-304.05509.82-127.43C30混凝土轴心抗压fc=14.3N/mm2三级钢筋强度fy=fy'=360N/mm2C30混凝土轴心抗拉ft=1.43N/mm2钢筋弹性模量Es=200000N/mm2顶板为弯压构建正截面承载力计算截面宽度b（mm）截面有效高度h0（mm）构件支点间长L（mm）保护层厚度a（mm）弯矩设计值M（kn.m）轴向力设计值N（kn）结构系数γd截面高度h(mm)1000470350030304.05509.82 1.26001.计算η受压构件计算长度l0lo/h(h-弯曲方向高度)判断长短柱η1750 2.92短柱12.判别大小偏心ηeo（mm）0.3ho（mm）596.39141大偏心3.计算As'866.390.09142.782裂缝宽度验算板端（左/上）跨中板端（右/下）项目eo/ho 1.27大于0.55需要裂缝验算1.纵向受拉钢筋应力σ0(N/mm 2)结构重要系数γ0Nk（kn）受拉区纵筋面积As（mm）偏心距增大系数ηs (lo/h<14)偏心距eo （mm）ys（mm）e（mm）矩形截面γ'f Z(mm)σsk(N/mm 2)201509.8230791596.39220816.390390.21180.842.最大裂缝宽度αcr ftk（N/mm 2）as ρte ψc（mm）钢筋直径（mm）νlcr Wmax（mm）判别1.9 1.43440.0350.7530281138.020.16满足截面尺寸复核hw(mm)b(mm)hw/b v'(kn)支座处剪力v（kn）判别47010000.471400.21509.82截面符合要求斜截面抗剪承载力支座端部截面有效度h0端（mm）βh v'（kn）支座处剪力v （kn）判别10700.93829.97127.43满足有效高度h0（mm）βh v'（kn）底板倒角起点处剪力v 判别4701.00392.0694.67满足。

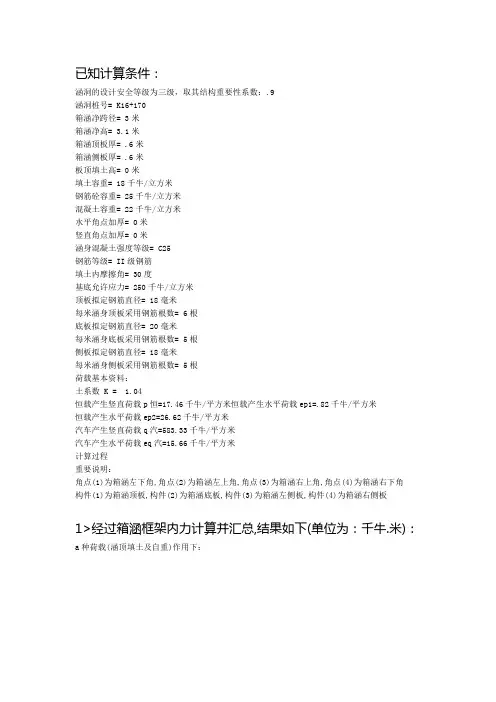

已知计算条件：涵洞的设计安全等级为三级，取其结构重要性系数：.9涵洞桩号= K16+170箱涵净跨径= 3米箱涵净高= 3.1米箱涵顶板厚= .6米箱涵侧板厚= .6米板顶填土高= 0米填土容重= 18千牛/立方米钢筋砼容重= 25千牛/立方米混凝土容重= 22千牛/立方米水平角点加厚= 0米竖直角点加厚= 0米涵身混凝土强度等级= C25钢筋等级= II级钢筋填土内摩擦角= 30度基底允许应力= 250千牛/立方米顶板拟定钢筋直径= 18毫米每米涵身顶板采用钢筋根数= 6根底板拟定钢筋直径= 20毫米每米涵身底板采用钢筋根数= 5根侧板拟定钢筋直径= 18毫米每米涵身侧板采用钢筋根数= 5根荷载基本资料：土系数 K = 1.04恒载产生竖直荷载p恒=17.46千牛/平方米恒载产生水平荷载ep1=.82千牛/平方米恒载产生水平荷载ep2=26.62千牛/平方米汽车产生竖直荷载q汽=583.33千牛/平方米汽车产生水平荷载eq汽=15.66千牛/平方米计算过程重要说明：角点(1)为箱涵左下角,角点(2)为箱涵左上角,角点(3)为箱涵右上角,角点(4)为箱涵右下角构件(1)为箱涵顶板,构件(2)为箱涵底板,构件(3)为箱涵左侧板,构件(4)为箱涵右侧板1>经过箱涵框架内力计算并汇总,结果如下(单位为：千牛.米)：a种荷载(涵顶填土及自重)作用下：涵洞四角节点弯矩和构件轴力：MaA = MaB = MaC = MaD = -1 / (K + 1) * P * Lp^2 / 12 = -9.299244kN.m Na1 = Na2 = 0kNNa3 = Na4 = P * Lp / 2 = 31.428kNa种荷载(汽车荷载)作用下：MaA = MaB = MaC = MaD = -1 / (K + 1) * M顶板端部 = -35.19036kN.mNa1 = Na2 = 0kNNa3 = Na4 = V顶板端部 = 91kNb种荷载(侧向均布土压力)作用下：涵洞四角节点弯矩和构件轴力：MbA = MbB = MbC = MbD = -K / (K + 1) * P * hp^2 / 12 = -.474149kN.m Nb1 = Nb2 = P * Lp / 2 = 1.517kNNb3 = Nb4 = 0kNc种荷载(侧向三角形土压力)作用下：涵洞四角节点弯矩和构件轴力：McA = McD = K *(3K + 8) / ((K + 1)*(K + 3)) * P * hp^2 / 60 = -8.210236kN.mMcB = McC = K *(2K + 7) / ((K + 1)*(K + 3)) * P * hp^2 / 60 = -6.708112kN.mNc1 = P * hp / 6 + (McA - McB) / hp = 15.50402kNNc2 = P * hp / 3 - (McA - McB) / hp = 32.22598kNNc3 = Nc4 = 0kNd种荷载(侧向汽车压力)作用下：涵洞四角节点弯矩和构件轴力：MdA = -(K * (K + 3) / 6(K^2 + 4K +3) + (10K + 2) / (15K + 5)) * P * hp^2 / 4 = -36.76889kN.mMdB = -(K * (K + 3) / 6(K^2 + 4K +3) - (5K + 3) / (15K + 5)) * P * hp^2 / 4 = 16.84294kN.mMdC = -(K * (K + 3) / 6(K^2 + 4K +3) + (5K + 3) / (15K + 5)) * P * hp^2 / 4 = -25.90064kN.mMdD = -(K * (K + 3) / 6(K^2 + 4K +3) - (10K + 2) / (15K + 5)) * P * hp^2 / 4 = 27.71119kN.mNd1 = (MdD - MdC) / hp = 14.48969kNNd2 = P * hp - (MdD - MdC) / hp = 43.46906kNNd3 = Nc4 = -(MdB - MdC) / Lp = -11.87322kN角点(1)在恒载作用下的的总弯矩为：-17.98角点(1)在汽车作用下的的总弯矩为：-71.96角点(1)在混凝土收缩下的的弯矩为：39.76角点(1)在温度变化下的的总弯矩为：39.76构件(1)在恒载作用下的的总轴力为：17.02构件(1)在汽车作用下的的总轴力为：14.49构件(1)在混凝土收缩下的的轴力为：0构件(1)在温度变化下的的总轴力为：0角点(2)在恒载作用下的的总弯矩为：-16.48角点(2)在汽车作用下的的总弯矩为：-18.35角点(2)在混凝土收缩下的的弯矩为：-39.76角点(2)在温度变化下的的总弯矩为：-39.76构件(2)在恒载作用下的的总轴力为：33.74构件(2)在汽车作用下的的总轴力为：43.47构件(2)在混凝土收缩下的的轴力为：0构件(2)在温度变化下的的总轴力为：0角点(3)在恒载作用下的的总弯矩为：-16.48角点(3)在汽车作用下的的总弯矩为：-61.09角点(3)在混凝土收缩下的的弯矩为：-39.76角点(3)在温度变化下的的总弯矩为：-39.76构件(3)在恒载作用下的的总轴力为：31.43构件(3)在汽车作用下的的总轴力为：79.13构件(3)在混凝土收缩下的的轴力为：0构件(3)在温度变化下的的总轴力为：0角点(4)在恒载作用下的的总弯矩为：-17.98角点(4)在汽车作用下的的总弯矩为：-7.48角点(4)在混凝土收缩下的的弯矩为：39.76角点(4)在温度变化下的的总弯矩为：39.76构件(4)在恒载作用下的的总轴力为：31.43构件(4)在汽车作用下的的总轴力为：102.87构件(4)在混凝土收缩下的的轴力为：0构件(4)在温度变化下的的总轴力为：02>荷载组合计算角点(1) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -68.3551 角点(1) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -46.76733 角点(1) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -122.3233角点(2) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -29.3247 角点(2) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -23.82047 角点(2) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -45.46419角点(3) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -59.2452 角点(3) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -40.91791 角点(3) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -105.3052角点(4) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -23.21905 角点(4) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -20.9753 角点(4) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -32.05119构件(1) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 27.1638 构件(1) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 22.81689 构件(1) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 40.71078构件(2) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 64.17131 构件(2) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 51.1306构件(2) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 101.3482构件(3) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 86.81675构件(3) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 63.07872构件(3) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 148.4911构件(4) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 103.4393构件(4) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 72.57729构件(4) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 181.73613>将箱涵框架分解为四根独立构件，求其跨中内力并进行效应组合。
