试验九电位差计校准电表

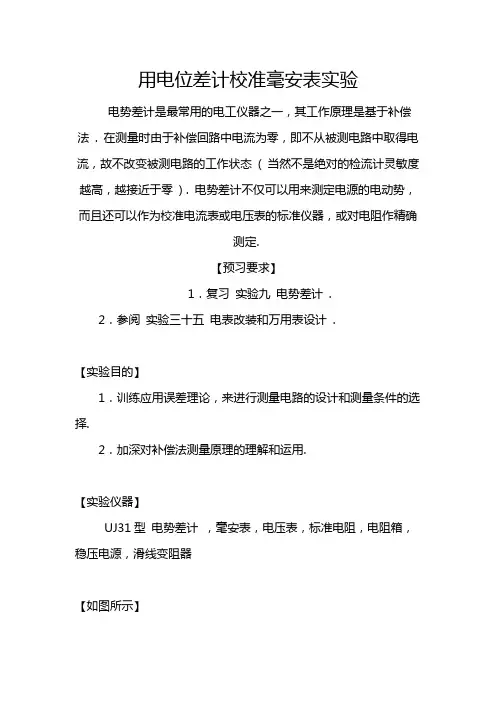

用电位差计校准毫安表实验电势差计是最常用的电工仪器之一，其工作原理是基于补偿法 . 在测量时由于补偿回路中电流为零，即不从被测电路中取得电流，故不改变被测电路的工作状态( 当然不是绝对的检流计灵敏度越高，越接近于零) . 电势差计不仅可以用来测定电源的电动势，而且还可以作为校准电流表或电压表的标准仪器，或对电阻作精确测定.【预习要求】1．复习实验九电势差计 .2．参阅实验三十五电表改装和万用表设计 .【实验目的】1．训练应用误差理论，来进行测量电路的设计和测量条件的选择.2．加深对补偿法测量原理的理解和运用.【实验仪器】UJ31型电势差计，毫安表，电压表，标准电阻，电阻箱，稳压电源，滑线变阻器【如图所示】1 . 校准量程为3V 的电压表(1) 调节稳压电源在4V左右，设计校准电压表的控制电路(参阅实验三十变阻器的分压与限流电路).(2) 根据电势差计和待校表的量程，选取适当的分压比和分压器的电阻 .(3) 作ΔU ～U 校准曲线，对待校表精度作出评价 .2 . 校准量程为3 mA 的电流表(1) 调节稳压电源作3V 固定输出，设计校准电流表的控制电路 .(2) 要求控制电路电流调节范围为0.3 ～3mA ，选取适当取样电阻和滑线变阻器阻值 .(3) 作ΔI ～I 校准曲线，对待校表精度作出评价 .3 ．用UJ31型电势差计测毫安表的内阻，画出实验电路图，正确选择电位差计的量程和标准电阻大小,并计算不确定度 .【思考题】1.在校准电表时，为什么需要把电压(或电流)从小到大，再从大到小做一遍?如果两者不结果完全一致，说明了什么问题？2.在毫安表的内阻测定时，是否也一定要先进行工作电流标准化，才能进行测量？能否可以不用标准电阻，直接通过用电势差计测出毫安表两端电压后，再除以毫安表电流读数来求出它的内阻？。

电位差计校准实验报告电位差计校准实验报告引言：电位差计是一种常用的测量仪器，广泛应用于科学研究和工程实践中。

然而，由于仪器的使用频繁以及长期使用后的老化等原因，电位差计的测量结果可能会出现偏差。

因此，为了确保测量结果的准确性，对电位差计进行定期校准是非常重要的。

本实验旨在通过校准电位差计，了解其工作原理，并探究校准过程中可能出现的误差来源。

一、实验目的本实验的主要目的是校准电位差计，确保其测量结果的准确性。

同时，通过实验，我们还可以深入了解电位差计的工作原理，并探究校准过程中可能出现的误差来源。

二、实验原理电位差计的工作原理基于电势差的测量。

电位差计由两个电极组成，分别浸入待测电势差的两个位置。

当电位差计连接到外部电路时，电流会从一个电极流向另一个电极，通过测量电流和电势差之间的关系，可以计算出待测电势差的数值。

三、实验步骤1. 准备工作：将电位差计连接到电路中，确保连接正确并稳定。

2. 初始校准：将电位差计置于零电位差位置，调整校准电位差的大小，使其指示为零。

3. 校准过程：将电位差计移至已知电势差的位置，记录电位差计的读数。

重复此步骤多次，取平均值作为校准结果。

4. 计算误差：将校准结果与已知电势差的数值进行比较，计算出校准过程中可能存在的误差。

四、实验结果与分析在实验过程中，我们校准了电位差计，并记录了多组数据。

通过计算，我们得出了校准结果，并与已知电势差进行了比较。

结果显示，校准结果与已知电势差非常接近，说明电位差计的测量结果较为准确。

然而，我们也发现了一些误差来源。

首先，由于电位差计的老化和使用频繁，仪器本身可能存在一定的漂移。

其次，由于外部环境的影响，如温度变化、电磁干扰等，也可能导致测量结果的误差。

因此，在实际应用中，我们需要注意这些误差来源，并采取相应的措施来减小误差。

五、实验总结通过本次实验，我们对电位差计的工作原理有了更深入的了解，并学会了如何校准电位差计。

实验结果表明，电位差计的测量结果较为准确，但仍存在一定的误差。

电位差计校准电表实验报告记录(完整版)————————————————————————————————作者：————————————————————————————————日期：电位差计校准电流表一、实验目的1.理解电位差计的工作原理，掌握电位差计的使用方法。

2.掌握使用电位差计校准电表的方法。

3.学习简单电路的设计方法，培养独立工作的能力。

三实验仪器：学生式电位差计，标准电池，稳压电源，可变电阻器箱两台，待校准电流表(20mA)，标准电阻Rs。

四、实验原理： 1、电位补偿原理。

如图是将被测电动势的电源Ex 与一已知电动势的电源E O “+”端对“+”端，“-”端对“-”端地联成一回路，在电路中串联检流计“G ”，若两电源电动势不相等，即Ex≠E O 回路中必有电流，检流计指针偏转；如果电动势E O 可调并已知，那么改变E O 的大小，使电路满足E X =E 0，则回路中没有电流，检流计指示为零，这时待测电动势E X 得到己知电动势E O 的完全补偿。

可以根据已知电动势值E O 定出E X ，这种方法叫补偿法。

我们知道，用电压表测量电压时，总要从被测电路上分出一部分电流，从而改变了被测电路的状态，用补偿法测电压时，补偿电路中没有电流，所以不影响被测电路的状态。

这是补偿测量法最大的优点和特点。

2、电位差计按电压补偿原理构成的测量电动势的仪器称为电位差计。

由上述补偿原理可知，采用补偿法测量电动势对E O 应有两点要求：（1）可调。

能使E O 和E X 补偿。

（2）精确。

能方便而准确地读出补偿电压E O 大小，数值要稳定。

E ERa bcdEo ExIo是实现补偿法测电动势的原理线路，即电位差计的原理图。

采用精密电阻R ab组成分压器，再用电压稳定的电源E和限流电阻R串联后向它供电。

只要R cd和I O数值精确，则图中虚线内cd之间的电压即为精确的可调补偿电压E O，E O和E X组成的回路cdGE X称为补偿回路。

大学物理实验实验名称：用电位差计校准毫安表并测其内阻
姓名学号班级
指导教师实验地点：基础教学楼1108室
实验日期 2 0 年月日时段
2．画出校准曲线。

六、回答问题
[预习题]
1．用一个已被校准好的电位差计测标准电阻上的电压时，发现无论如何也调不平衡，试分析哪些因素会导致上述现象发生?
2．如何利用低量程的电位差计校准比其量程高的电压表?画出测试线路图。

[课后题]
根据你的校准曲线，确定你的毫安表读数为8.6mA时，回路实际电流应为多少？（并在你的校准曲线中标出这个点）。
