煤矿高压防爆开关装置的作用及检测方法
王春杰
（新疆维吾尔自治区煤矿矿用安全产品检验中心，新疆 乌鲁木齐830091）
摘要:如何加强对于煤矿高压防爆装置的设计，从
而保障煤炭行业的供电安全，成为摆在每一个煤炭工
作人员和研究人员面前的最重要的课题之一。据此，
从煤矿高压防爆开关装置的作用入手，从漏电保护和
短路保护2个方面的设计来阐述高压防爆开关的检验 方法和设计方案。关键词：高压防爆开关；煤矿;检测方法；设计
1煤矿高压防爆开关装置的作用昨高压防爆开劈置缺矿生产中作用重大，首先,
它安装在具有爆炸性危险气体的矿井中，可以控制和保护
6kV的电力高压线路，并可以直接启动电动机或者作为配电 使用。其次，将主高压防爆开关装置应用在井下变电所，可以
多台使用向采区变电所配电，或多台并联组成高压配电组合,
向主排水泵等供电并起动控制这些高压电气设备。第三，煤
矿高压防爆开举置可与干式魁器和雌馈电开趣合成
移动变电站，安装在顺槽向综采、挖掘工作面供电。总之煤矿
高压防爆开举®^非常广泛,值得我们高度重视。
2煤矿高压防爆开关装置在设计上存在的问题 2.1短路问题首先，输电线和输电线之间的距离特别小，使得彼此之
间的危险加大。其次，在供电过程中由于线路不稳定容易
出现跳闸的情况，从而导致线路出现短路的问题。第三，工
程技术人员在煤矿高压防爆开关的使用中没有形成安全管
理的意识，根据自己的意愿随便串联电缆造成短路现象。 2.2漏电频发电器设备和高压防爆开关在潮湿的矿井环境中，容易出
现受潮和老化的IW况,从而导致本来是绝缘体的防爆开关HI现 了漏电情况。此外在链接电路时接头封堵不严，违反规定进行
电缆的悬挂等都容易造成漏电的现象，危害人们的生命安全。
3煤矿高压防爆开关装置的检测方法
煤矿高压防爆开关装置的检测方法主要包括以下5种。 3.1绝缘电阻实验检测高压防爆开关绝缘实验，用到的仪器是绝缘电阻表或
摇表,在检测时，首先断掉电源并拆除外部连线,根据所要

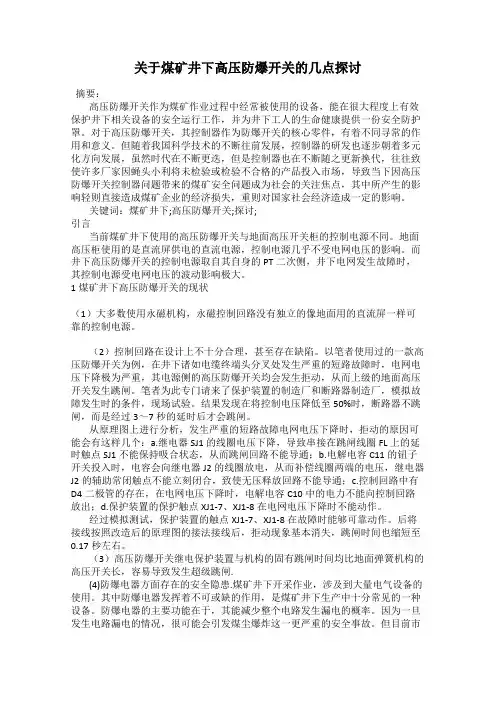

关于煤矿井下高压防爆开关的几点探讨
摘要：
高压防爆开关作为煤矿作业过程中经常被使用的设备，能在很大程度上有效保护井下相关设备的安全运行工作，并为井下工人的生命健康提供一份安全防护罩。对于高压防爆开关，其控制器作为防爆开关的核心零件，有着不同寻常的作用和意义。但随着我国科学技术的不断往前发展，控制器的研发也逐步朝着多元化方向发展，虽然时代在不断更迭，但是控制器也在不断随之更新换代，往往致使许多厂家因蝇头小利将未检验或检验不合格的产品投入市场，导致当下因高压防爆开关控制器问题带来的煤矿安全问题成为社会的关注焦点，其中所产生的影响轻则直接造成煤矿企业的经济损失，重则对国家社会经济造成一定的影响。
关键词：煤矿井下;高压防爆开关;探讨;
引言
当前煤矿井下使用的高压防爆开关与地面高压开关柜的控制电源不同。地面高压柜使用的是直流屏供电的直流电源，控制电源几乎不受电网电压的影响。而井下高压防爆开关的控制电源取自其自身的PT二次侧，井下电网发生故障时，其控制电源受电网电压的波动影响极大。
1煤矿井下高压防爆开关的现状
（1）大多数使用永磁机构，永磁控制回路没有独立的像地面用的直流屏一样可靠的控制电源。
（2）控制回路在设计上不十分合理，甚至存在缺陷。以笔者使用过的一款高压防爆开关为例，在井下诸如电缆终端头分叉处发生严重的短路故障时，电网电压下降极为严重，其电源侧的高压防爆开关均会发生拒动，从而上级的地面高压开关发生跳闸。笔者为此专门请来了保护装置的制造厂和断路器制造厂，模拟故障发生时的条件，现场试验。结果发现在将控制电压降低至50%时，断路器不跳闸，而是经过3～7秒的延时后才会跳闸。
从原理图上进行分析，发生严重的短路故障电网电压下降时，拒动的原因可能会有这样几个：a.继电器SJ1的线圈电压下降，导致串接在跳闸线圈FL上的延时触点SJ1不能保持吸合状态，从而跳闸回路不能导通；b.电解电容C11的钮子开关投入时，电容会向继电器J2的线圈放电，从而补偿线圈两端的电压，继电器J2的辅助常闭触点不能立刻闭合，致使无压释放回路不能导通；c.控制回路中有D4二极管的存在，在电网电压下降时，电解电容C10中的电力不能向控制回路放出；d.保护装置的保护触点XJ1-7、XJ1-8在电网电压下降时不能动作。
煤矿井下高压开关改造探讨
摘要：煤矿井下作业环境复杂，电力系统在运行过程中，容易出现短路、放电、电网电压瞬间波动等现象，进而导致高压开关出现欠电压，发生保护动作。而大多数高压开关都不具备延时保护跳闸功能，此时电力系统便无法正常供电，不利于煤矿井下作业的顺利进行，还存在较大的安全隐患。通过增设延时脱扣保护装置，可以实现对高压开关的改造，确保了保护动作的精准性，可以有效避免误保护动作发生，对于保证煤矿井下正常供电具有重要意义，文章对此进行了详细探讨，具有一定的技术指导作用。
关键词：煤矿；井下高压开关；欠电压保护；改造
对于煤矿井下高压开关来讲，冲击负荷、大型电动机直接启动、供电系统故障、雷电现象等，都容易造成供电系统低电压闪变，使高电压开关发生欠电压保护动作。一般情况下，前两种因素对电力系统造成的影响，要明显弱于后两者，可以通过人为调控来降低对电网的冲击，高压开关发生欠电压保护动作的几率较小。当出现后两种情况时，电力系统线路中会出现较大电流，严重影响了电网的运行稳定性，电网电压很容易小于额定电压的75%，此时，高压开关便会发生欠电压保护动作。通过对高压开关进行改造，能够完善其保护功能，对于确保电网的稳定运行具有重要意义。
1.煤矿井下高压开关欠电压保护装置类型
在对煤矿井下开关进行改造之前，需要先知道常用的欠电压保护装置，为完善、优化高压开关保护功能,提供理论依据。根据高压开关欠电压保护装置特点的不同，可以将其分为两大类，包括机械储能型和永磁型，两类保护装置的组成及连接方式存在较大差异。对于机械储能型欠电压保护装置来讲，时间继电器和电容是其核心元件，在安装该保护装置时，先采用并联方式使a、b两个电容形成一个整体，再与高压开关欠压线圈相连接，在电容a的导线中预留接口，以便接入时间继电器。电力系统稳定运行时，继电器和欠压线圈吸合，预留接点闭合，电容充电[1]。当电压小于额定电压的75%，或者电压中断时，继电器开始计时，欠压线圈运行状态保持不变，电容放电充当电源，直到电压恢复至稳定状态，此时继电器也会终止计时。如果电压异常状态超过设定时间，则继电器会延时断开，与a电容相连接点也断开并释放电能，赋予欠压线圈延时脱扣功能。机械储能型欠电压保护装置构成如图1所示。
科技信息 ０本刊重稿Ｏ ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ２０１０年第２１期
煤矿井下矿用一般型高压开关开关柜现状分析
白 亮
ｆ开滦能源化工范各庄矿业分公司 河北 唐山０６３１ ０９）
【摘要１目前煤矿高压开关柜按照国家煤矿安监局发布的《禁止井工煤矿使用的设备及工艺目录（第二批）》要求，ＧＧＡ１型开关柜中ＧＬ 动圈反时限过流继电器广泛应用在煤矿井下开关柜中，这种开关柜动作时易产生电弧，烧毁触头，引起触头粘结工作不可靠，安全性差，《禁止
井工煤矿使用的设备及工艺目录（第二批）》文件要求立即禁止使用，目前全国煤矿基本上已经完成高压开关柜更换，本文就目前煤矿再用高压
开关现状做一个系统分析。
【关键词】高压开关柜；断路器；选型；设计 Ｔｈｅ Ｃｕｒｒｅｎｔ Ｓｉｔｕａｔｉｏｎ ｏｆ Ｈｉｇｈ Ｔｅｎｓｉｏｎ Ｓｗｉｔｃｈｇｅａｒ ｉｎ Ｃｏａｌ Ｍｉｎｅ
ＢＡＩ Ｌｉａｎｇ ｆＫａｉｌｕａｎ ｅｎｅｒｇｙ ｃｈｅｍｉｃａｌ Ｆａｎｇｅｚｈｕａｎｇ Ｍｉｎｉｎｇ Ｂｒａｎｃｈ Ｃｏｍｐａｎｙ，Ｔａｎｇｓｈａｎ Ｈｅｂｅｉ，０６３１０９）
【Ａｂｓｔｒａｃｔ］Ｔｈｅ ｏｌｄ ｔｙｐｅ ｈｉｇｈ ｔｅｎｓｉｏｎ ｓｗｉｔｃｈｇｅａｒ ｉｎ ｃｏａｌ ｍｉｎｅ ｈａｓ ｂｅｅｎ ｆｏｒｂｉｄｄｅｎ ｂｙ Ｓｔｓｔｅ Ａｄｍｉｎｉｓｔｒａｔｉｏｎ Ｏｆ Ｃｏａｌ Ｓａｆｔｙ，Ｔｈｅ ０１ｄ ｔｙｐｅ ｈｉｇｈ
ｔｅｎｓｉｏｎ ｓｗｉｔｃｈｇｅａｒ ｉｓ ＧＧＡ１ ｔｙｐｅ ｓｗｉｔｃｈｇｅａｒ，ｉｔ ｖｅｒｙ ｕｎｓｔｅａｄｙ，Ｔｈｅ ｓａｆｅｔｙ ｉｓ ｂａｄ．Ｃｕｒｒｅｎｔｌｙ，ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｒｅｑｕｅｓｔ ｏｆ Ｓｔｓｔｅ Ａｄｍｉｎｉｓｔｒａｔｉｏｎ Ｏｆ Ｃｏａｌ
Ｓａｆｔｙ．ｏｕｒ ｃｏｍｐａｎｙ Ｈａｄ ａｌｒｅａｄｙ ｃｏｍｐｌｅｔｅｄ ｓｗｉｔｃｈｇｅａｒ ｃｈａｎｇｅｄ，Ｔｈｉｓ ｔｈｅｓｉｓ Ｍａｉｎｌｙ ｅｌａｂｏｒａｔｅ ｔｈｅ Ｈｉｇｈ Ｔｅｎｓｉｏｎ Ｓｗｉｔｃｈｇｅａｒ Ｃｉｒｃｕｌａｔｅ ａ ｃｉｒｃｕｍｓｔａｎｃｅ
