智能灯光控制系统操作说明
一、简介
智能灯光控制系统（Intelligent Lighting Control System，ILCS）是一种具有自动化控制功能的照明系统，可实现智能控制灯光的亮度、颜
色和形状，从而提高使用效率，减少能耗，并且可以通过多种操作方式来
进行控制。
二、组成
智能灯光控制系统由控制器、传感器、执行装置、通讯设备等部件组成。
其中，控制器是核心部件，用于根据输入信号和环境条件进行智能控制；传感器负责监测照明环境中的变量，并将环境变量信息传递给控制器；执行装置提供手动操作和自动控制的功能；通讯设备负责控制器之间的信
息传输及参数设置。
三、功能
智能灯光控制系统可以实现的功能有多种，包括定时调光、情景模式
调光、光控调光、声控调光、远程控制调光等。
定时调光可以设置开启和
关闭时间，情景模式调光可以根据不同场景设定不同亮度，光控调光可以
根据周围环境光线的变化自动调节亮度，声控调光可以根据声音指令改变
灯光亮度，远程控制调光可以通过手机、网络或其它终端远程控制灯光亮度。
四、操作步骤
1、确定安装位置：将智能灯光控制系统控制器安装在安全干燥、安
装牢固、无干扰的地方；
2、连接线路：将控制器与传感器、执行装。
智能照明控制系统功能描述智能照明控制系统是一种集成化的照明系统，它利用先进的技术和智能算法来实现对照明设备的控制和管理。
该系统具有多种功能，包括自动化控制、节能管理、安全监测等。
1. 自动化控制功能智能照明控制系统可以通过感应器、定时器等设备来实现自动化控制。
例如，在有人进入房间时，系统可以根据感应器的信号自动开启灯光；在人离开后，系统又可以自动关闭灯光。
这样不仅方便了用户的使用，也避免了因为忘记关灯而造成的浪费。
2. 节能管理功能智能照明控制系统可以通过对灯光亮度、色温等参数进行调节来实现节能管理。
例如，在白天阳光充足时，系统可以降低灯光亮度或关闭部分灯具以达到节能效果；在夜间低负荷时段，系统也可以适当减少灯具使用量以达到节约电力资源的目的。
3. 安全监测功能智能照明控制系统还可以通过安装摄像头等设备来实现安全监测。
例如，在夜间出现异常情况时，系统可以自动开启灯光并将监测画面传输到用户的手机上，以提醒用户注意安全。
4. 远程控制功能智能照明控制系统还可以通过手机APP等远程控制设备来实现远程控制。
例如，在外出旅游时，用户可以通过手机APP远程控制家中的灯光，以达到防盗、节能等目的。
5. 智能化管理功能智能照明控制系统还可以通过数据采集和分析来实现智能化管理。
例如，系统可以根据用户的使用习惯和环境变化自动调整灯光亮度、色温等参数，并生成相应的使用报告，以帮助用户更好地管理和利用照明资源。
总之，智能照明控制系统具有多种功能，不仅方便了用户的使用，也实现了对电力资源的节约和环境保护。
随着科技的不断发展和应用场景的不断拓展，相信智能照明控制系统将会在未来得到更广泛的应用和推广。
智能照明控制系统介绍智能照明控制系统是一种利用先进的技术和方法，对照明系统进行智能化管理和控制的系统。
它可以实现灯光的自动调节、节能和智能化控制，提高照明的效果和舒适度，并减少能源的浪费。
下面将介绍智能照明控制系统的原理、特点和应用。
智能照明控制系统的原理是通过感应器和控制器的配合，实现对照明系统的智能控制。
感应器可以感知环境中的人体、光线等信息，将这些信息传输给控制器。
控制器根据收集到的信息来判断照明需求，从而控制灯光的开关、亮度和色温等参数。
智能照明控制系统还可以通过网络连接，实现远程控制和监控，方便用户对照明系统的管理。
1.自动调节：智能照明控制系统可以根据环境的光照强度和人体活动情况自动调节灯光的亮度和色温。
当环境光线变暗或有人活动时，系统可以自动增加灯光亮度，确保室内明亮舒适。
而在光线充足、无人活动时，系统会自动降低灯光亮度，节省能源。
2.节能环保：智能照明控制系统可以根据照明需求调整灯光的亮度，避免能源的浪费。
通过灯光的自动调节和定时开关等功能，可以实现节能效果，减少能源消耗，降低能源污染。
3.网络连接：智能照明控制系统可以通过网络连接，实现对照明系统的远程控制和监控。
用户可以通过智能手机、平板电脑等设备随时随地控制灯光的开关、亮度和色温等参数，方便快捷。
同时，系统还可以实时监测照明系统的工作状态，及时发现故障和异常，提高系统的可靠性和可管理性。
智能照明控制系统的应用非常广泛。
它可以广泛应用于各种公共场所和住宅，如办公楼、商场、酒店、学校、医院、家庭等。
在这些场所中，智能照明控制系统可以根据人员的活动情况和环境的光照强度，实现灯光的智能调节和控制，提供良好的照明效果和舒适度。
智能照明控制系统还可以与其他智能系统进行集成，实现更多的功能。
比如可以与安防系统集成，实现灯光的联动控制；可以与温控系统集成，根据室内温度调整灯光的色温；可以与音乐系统集成，实现灯光的音乐节奏同步等。
总的来说，智能照明控制系统是一种通过感应器和控制器对照明系统进行智能化管理和控制的系统。

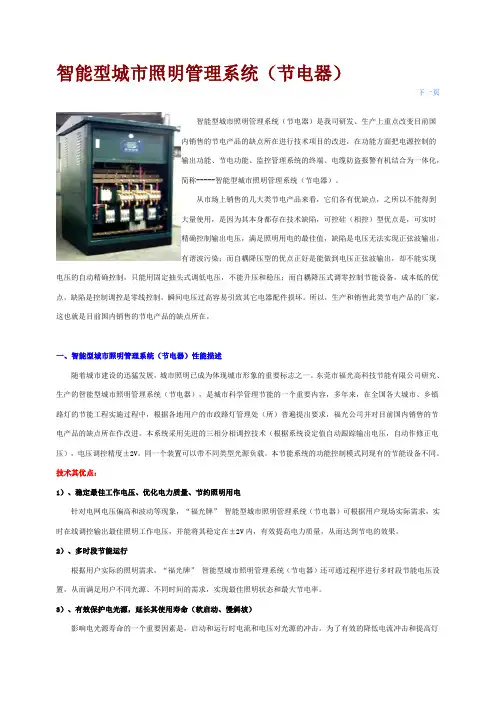

智能型城市照明管理系统（节电器）下一页智能型城市照明管理系统（节电器）是我司研发、生产上重点改变目前国内销售的节电产品的缺点所在进行技术项目的改进，在功能方面把电源控制的输出功能、节电功能、监控管理系统的终端、电缆防盗报警有机结合为一体化，简称-----智能型城市照明管理系统（节电器）。
从市场上销售的几大类节电产品来看，它们各有优缺点，之所以不能得到大量使用，是因为其本身都存在技术缺陷，可控硅（相控）型优点是，可实时精确控制输出电压，满足照明用电的最佳值，缺陷是电压无法实现正弦波输出，有谐波污染；而自耦降压型的优点正好是能做到电压正弦波输出，却不能实现电压的自动精确控制，只能用固定抽头式调低电压，不能升压和稳压；而自耦降压式调零控制节能设备，成本低的优点，缺陷是控制调控是零线控制，瞬间电压过高容易引致其它电器配件损坏。
所以，生产和销售此类节电产品的厂家，这也就是目前国内销售的节电产品的缺点所在。
一、智能型城市照明管理系统（节电器）性能描述随着城市建设的迅猛发展，城市照明已成为体现城市形象的重要标志之一。
东莞市福光高科技节能有限公司研究、生产的智能型城市照明管理系统（节电器），是城市科学管理节能的一个重要内容，多年来，在全国各大城市、乡镇路灯的节能工程实施过程中，根据各地用户的市政路灯管理处（所）普遍提出要求，福光公司并对目前国内销售的节电产品的缺点所在作改进。
本系统采用先进的三相分相调控技术（根椐系统设定值自动跟踪输出电压，自动作修正电压），电压调控精度±2V。
同一个装置可以带不同类型光源负载。
本节能系统的功能控制模式同现有的节能设备不同。
技术其优点：1）、稳定最佳工作电压、优化电力质量、节约照明用电针对电网电压偏高和波动等现象，“福光牌” 智能型城市照明管理系统（节电器）可根据用户现场实际需求，实时在线调控输出最佳照明工作电压，并能将其稳定在±2V内，有效提高电力质量，从而达到节电的效果。

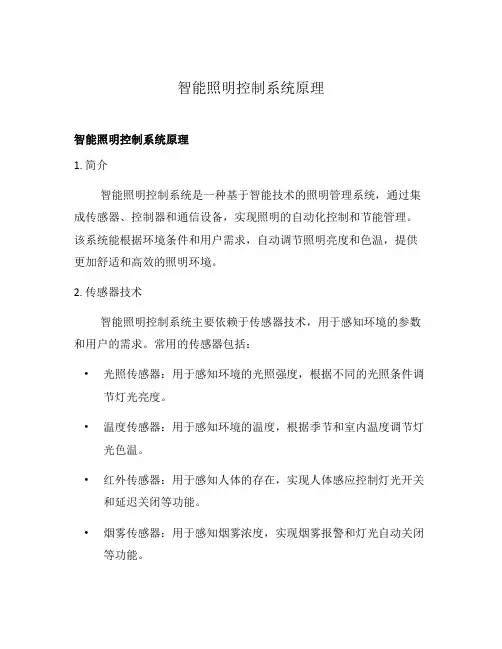

智能照明控制系统原理智能照明控制系统原理1. 简介智能照明控制系统是一种基于智能技术的照明管理系统，通过集成传感器、控制器和通信设备，实现照明的自动化控制和节能管理。
该系统能根据环境条件和用户需求，自动调节照明亮度和色温，提供更加舒适和高效的照明环境。
2. 传感器技术智能照明控制系统主要依赖于传感器技术，用于感知环境的参数和用户的需求。
常用的传感器包括：•光照传感器：用于感知环境的光照强度，根据不同的光照条件调节灯光亮度。
•温度传感器：用于感知环境的温度，根据季节和室内温度调节灯光色温。
•红外传感器：用于感知人体的存在，实现人体感应控制灯光开关和延迟关闭等功能。
•烟雾传感器：用于感知烟雾浓度，实现烟雾报警和灯光自动关闭等功能。
3. 控制器技术智能照明控制系统的控制器主要负责接收传感器数据，并根据预设的策略和用户需求，控制灯光的亮度、色温和开关状态等。
常用的控制器技术包括：•单片机控制器：采用单片机作为主控芯片，根据传感器数据和用户需求，通过控制灯光驱动电路实现灯光的调节和开关控制。
•嵌入式处理器控制器：采用嵌入式处理器作为主控芯片，具备更强的计算和通信能力，可实现更复杂的智能控制策略和用户交互功能。
•云端控制器：将控制逻辑和数据存储在云端，通过互联网实现对照明系统的远程控制和管理，提供更加灵活和智能化的控制方式。
4. 通信技术智能照明控制系统中的传感器和控制器需要进行数据的交互和通信，以实现照明系统的智能化控制和管理。
常用的通信技术包括：•有线通信：如以太网、RS485等，通过有线连接实现传感器和控制器之间的数据传输。
•无线通信：如蓝牙、Wi-Fi、ZigBee等，通过无线方式实现传感器和控制器之间的数据传输，免去了布线的限制。
•云平台通信：采用云平台作为数据存储和控制中心，在云端实现传感器和控制器之间的远程通信和互操作。
5. 智能控制策略智能照明控制系统通过智能控制策略，实现对照明灯光的自动调节和智能管理。
LED智能节能照明控制系统的设计LED智能节能照明控制系统是一种能够实现照明节能的系统，通过其智能化的控制功能，能够高效地管理和控制LED灯光的亮度、颜色和开关，从而实现对照明系统的智能化管理和节能优化。
该系统能够根据环境光线、人员活动情况和需求等多种因素进行智能控制，将照明系统的使用过程最大限度地提高效率，同时避免不必要的能源浪费。
传感器部分是整个系统的感知器，主要通过感知环境光线、人员活动以及其他参数，将这些信息传输给控制器，以便对照明系统进行控制。
在传感器的选择上，可以采用光敏传感器、红外传感器等多种传感器来实现对环境光线和人员活动的感知。
控制器是整个系统的核心，主要通过与传感器进行数据交互和处理，实现对照明系统的精细控制。
控制器可以采用微控制器或者计算机等智能化设备来实现。
控制器需要具备数据处理、控制逻辑和通信等功能。
在控制逻辑的设计上，可以考虑使用模糊控制算法、PID控制算法等方法来实现对照明系统的精细控制。
执行器部分是根据控制器的指令，实际控制照明系统的设备。
在LED智能照明控制系统中，执行器主要是指LED灯具。
通过控制器向LED灯具发送相应的指令，实现对灯具的亮度、颜色和开关状态的控制。
此外，还可以将执行器与其他设备连接起来，实现灯光与其他设备的联动。
在系统的设计上，需要考虑以下几个方面：首先，需要根据具体的应用场景和需求，对照明系统的功能和性能进行需求分析。
例如，对于办公场所，可能需要实现人员活动感知、光线调节、人员照明等功能；对于室外照明，可能需要实现环境亮度感知、自动照明调节等功能。
其次，需要选择合适的传感器和控制器。
传感器的选择应根据要感知的参数来确定，例如，环境光线感知可以选择光敏传感器；人员活动感知可以选择红外传感器等。
控制器的选择需要根据需求的复杂度和控制精度来确定，如果需要更高的精度和功能，可以选择计算机等智能设备。
然后，需要进行系统的集成与测试。
在集成过程中，需要将传感器、控制器和执行器进行连接和配置，并进行相应的测试和调试，以保证系统能够正常运行。

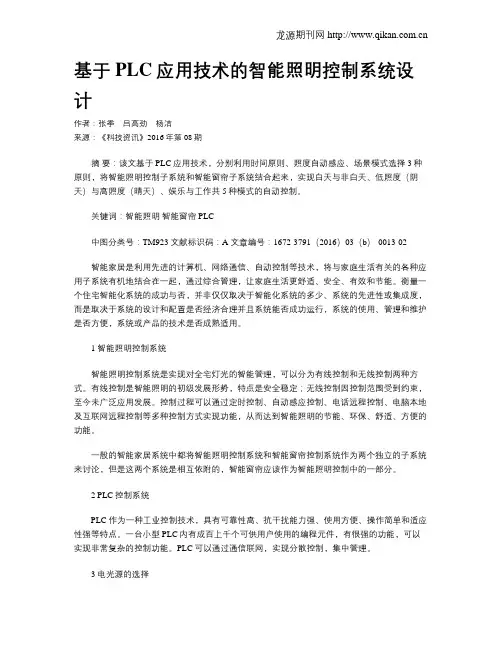

基于PLC应用技术的智能照明控制系统设计作者：张季吕高劲杨洁来源：《科技资讯》2016年第08期摘要：该文基于PLC应用技术，分别利用时间原则、照度自动感应、场景模式选择3种原则，将智能照明控制子系统和智能窗帘子系统结合起来，实现白天与非白天、低照度（阴天）与高照度（晴天）、娱乐与工作共5种模式的自动控制。
关键词：智能照明智能窗帘 PLC中图分类号：TM923 文献标识码：A 文章编号：1672-3791（2016）03（b）-0013-02智能家居是利用先进的计算机、网络通信、自动控制等技术，将与家庭生活有关的各种应用子系统有机地结合在一起，通过综合管理，让家庭生活更舒适、安全、有效和节能。
衡量一个住宅智能化系统的成功与否，并非仅仅取决于智能化系统的多少、系统的先进性或集成度，而是取决于系统的设计和配置是否经济合理并且系统能否成功运行，系统的使用、管理和维护是否方便，系统或产品的技术是否成熟适用。
1 智能照明控制系统智能照明控制系统是实现对全宅灯光的智能管理，可以分为有线控制和无线控制两种方式。
有线控制是智能照明的初级发展形势，特点是安全稳定；无线控制因控制范围受到约束，至今未广泛应用发展。
控制过程可以通过定时控制、自动感应控制、电话远程控制、电脑本地及互联网远程控制等多种控制方式实现功能，从而达到智能照明的节能、环保、舒适、方便的功能。
一般的智能家居系统中都将智能照明控制系统和智能窗帘控制系统作为两个独立的子系统来讨论，但是这两个系统是相互依附的，智能窗帘应该作为智能照明控制中的一部分。
2 PLC控制系统PLC作为一种工业控制技术，具有可靠性高、抗干扰能力强、使用方便、操作简单和适应性强等特点。
一台小型PLC内有成百上千个可供用户使用的编程元件，有很强的功能，可以实现非常复杂的控制功能。
PLC可以通过通信联网，实现分散控制，集中管理。
3 电光源的选择LED光源具有省电，耗电量小，发光效率高、寿命长等优点。

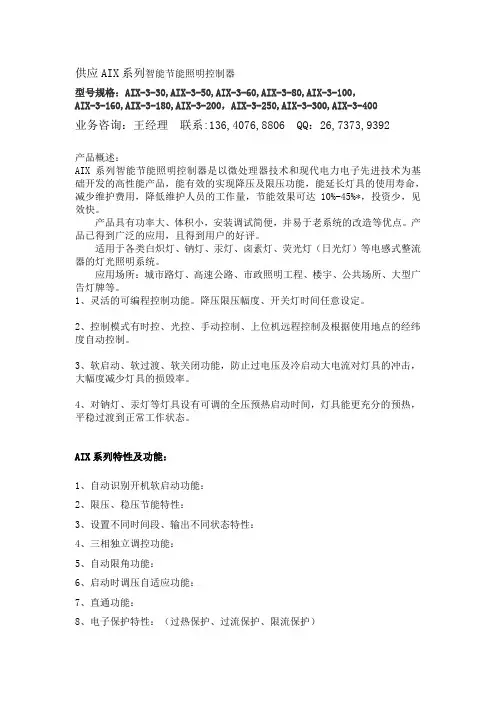

供应AIX系列智能节能照明控制器型号规格：AIX-3-30,AIX-3-50,AIX-3-60,AIX-3-80,AIX-3-100，AIX-3-160,AIX-3-180,AIX-3-200，AIX-3-250,AIX-3-300,AIX-3-400业务咨询：王经理联系:136,4076,8806 QQ：26,7373,9392产品概述：AIX系列智能节能照明控制器是以微处理器技术和现代电力电子先进技术为基础开发的高性能产品，能有效的实现降压及限压功能，能延长灯具的使用寿命，减少维护费用，降低维护人员的工作量，节能效果可达10%-45%*，投资少，见效快。
产品具有功率大、体积小，安装调试简便，并易于老系统的改造等优点。
产品已得到广泛的应用，且得到用户的好评。
适用于各类白炽灯、钠灯、汞灯、卤素灯、荧光灯（日光灯）等电感式整流器的灯光照明系统。
应用场所：城市路灯、高速公路、市政照明工程、楼宇、公共场所、大型广告灯牌等。
1、灵活的可编程控制功能。
降压限压幅度、开关灯时间任意设定。
2、控制模式有时控、光控、手动控制、上位机远程控制及根据使用地点的经纬度自动控制。
3、软启动、软过渡、软关闭功能，防止过电压及冷启动大电流对灯具的冲击，大幅度减少灯具的损毁率。
4、对钠灯、汞灯等灯具设有可调的全压预热启动时间，灯具能更充分的预热，平稳过渡到正常工作状态。
AIX系列特性及功能：1、自动识别开机软启动功能：2、限压、稳压节能特性：3、设置不同时间段、输出不同状态特性：4、三相独立调控功能：5、自动限角功能：6、启动时调压自适应功能：7、直通功能：8、电子保护特性：（过热保护、过流保护、限流保护）9、输出电压值设定：三相分别独立设定，相电压180V以上连续可调，可实现各项不同电压输出。
出厂设定为220V。
10、断电数据保持：五年以上11、适应环境温度：-20 / +40℃12、配天文钟（经度和纬度时间控制）开关灯控制量：两路输出控制，可实现半夜灯或全夜灯。
ILC智能照明节电控制装置一、项目创新内容（1）理论创新：无触点动态多极调压智能节电装置在进入节电状态时，自动测量当前的环境电压，由CPU做出指令，平滑的逐级调整各项电压，设备不会发生打火现象。
（2）应用创新：●多场合一体化应用：智能节电控制装置——ILC系列采用多级温和平滑调压，无论是高要求的写字楼、办公楼还是低要求的市政路灯以及综合场合都可以应用。
（3）技术创新：●交流采样算法：交流采样算法要求直接采集电网的信息，这样可以保障信号的完整性、真实性；计算结果精度高，检测误差小，避免了直流采样所带来的信号失真。
交流采样的数据还可以用于计算电网的有功功率、无功功率、功率因数等信息，更能清晰的掌握电网的状态，从而避免了直流采样只能计算出电压电流幅度的单调性。
●多级无闪断实时自动温和平滑调压：智能节电控制装置——ILC系列实时采样电网信息进行自动调压，避免了常规一步到位降压型节电器不可实时调整输出电压的缺点；智能节电控制装置——ILC系列采用多档调压，相临档位间电压相差5%，压差小，灯具亮度变化小，调压温和平滑，有利于人的视觉感受。
智能节电控制装置——ILC系列采用无闪断调压技术，调压过程中不会切断输出电压，有利于延长灯具的寿命。
●自动故障检测、记录与处理：智能节电控制装置——ILC系列在调压过程中自动对每相的继电器、线路的状态进行检测，自动进行故障的分析、记录与处理，然后报警。
三相独立分析，没有故障的线路依然正常运行。
故障记录信息包括有时间、哪相、发生什么故障，有利于产品的总体分析。
二、电能浪费分析在电力供电系统中，为了减少送电过程线路中的电能损耗，保证末端电压能达到国家的供电标准（国家供电标准单相电压220V，三相电压380V），均采用高压送电，经变压器降压后再配电，由于变压器的工作特点以及负荷量随时变化，低压配电系统电压高于用电设备额定电压，且线路中存在大量谐波、尖峰及浪涌。
电压高于照明灯具的额定电压，特别是后半夜在用户用电减少的情况下电压能达到240V甚至更高，这样不仅不能让照明灯具更有效的工作，而且会引起照明灯具过热及过早损坏；由于大量谐波、尖峰及浪涌的存在，使照明灯具的运行不稳定。
这既浪费了电能，又使照明灯具的寿命缩短，增加了不必要的电费开支及更换灯具的维修成本。
电压与照度、灯具寿命的关系（注：上表由中国照明协会和飞利浦照明提供）从表中可看出，供电电压高于额定值的10%时，灯具使用寿命降低一倍；供电电压低于额定值的10%时，灯具使用寿命提高一倍，而与过压10%相比，灯具使用寿命延长4倍，但其照度值与额定状态相比仅衰减3%--7%，人眼对光线的感觉成对数关系，即：光线照度每增加10倍，人能够感觉到亮度增加1倍所以光线照度变化3%--7%时，人眼很难察觉，不影响照明质量。
因此灯具的供电电压为额定电压90%时为最优照明电压。
可见我们的供电电压一般都高出最优工作电压25V—35V。
三、节电原理及技术分析ILC智能照明节电控制装置是一种高科技的智能设备，该装置是通过调节电路的电压、电流的幅度，降低灯具和线路及其它负载设备的工作温度，最大限度地降低灯光照明电路及其它负载设备的电耗，从而达到节电目的。
以现代控制理论为基础，采用最先进的计算机控制方式，产品主控单元采用高位数的微处理器，高速实时采样市电电网各种不同状态，所以在使用过程中，无论出现何种情况，该装置输出的始终是最优的电压，整个过程无需任何人为调节。
由CPU自动采样、保持、信号处理、判断，自动输出最优电压。
主控单元的EEPROM存储自身重要数据，保证精确输出最优电压。
时钟控制单元采用高精确RTC，具有集成的TCXO和晶体，即使是在停电的情况下，仍然可保持精确计时，保证数据不会丢失。
1、消除浪涌谐波节电浪涌瞬变会使一个系统的用电效率严重下降，同时还会影响感性电度表表盘的作用力矩和转速，使表盘发生阶跃式转快，其结果会导致一个系统总用电量的过度计量。
ILC智能照明节电控制装置，通过采用浪涌抑制元件、多重滤波器等技术，能有效抑制电网电路中的浪涌瞬变，滤除高频杂波，提高照明设备的运行效率，并能延长其使用寿命，具有节电和保护设备的双重功效。
2、智能调压、稳压节电智能“调压”“稳压”，调压过程中灯光无闪断是我公司ILC智能照明节电控制装置的技术突出特点。
现在市场中主流的节电产品大多数不具备智能调节和稳定电压的功能，仅仅只是简单地机械地降低供电电压，而且调节中有瞬间的断电造成灯闪（频繁灯闪会降低灯具使用寿命）。
这种节电器的弊端为：当电网电压稍有波动时，要么节电器的输出电压升高，负载设备不再节电了；要么节电器的输出电压降得更低了，灯具则很容易自动熄灭或不停的闪断以及造成办公设备及其它负载不能正常使用了。
由此可见，智能调节和稳压是客户放心使用的必备因素。
我公司生产的ILC智能照明节电控制装置就是市场中为数不多的具有优异的智能调节及稳压以及调压过程中无闪断的智能节电装置，●ILC智能照明节电控制装置根据用户电网电压的波动情况、负载的性质，对负载实行智能稳压供电，随时给负载提供一个既稳定、又能节电，还不会影响负载正常使用的供电电压。
●用户可根据自己的需要，自行设置输出的节电电压，对照明负载的运行时间和供电方式进行编程，最大限度地降低照明灯具的电耗。
●采用ILC智能照明节电控制装置，不仅能实现的较好节电效果而且还因为路灯照明灯具工作在较低的电压，其使用寿命大大延长了。
3、路灯时控管理模块利用时钟管理模块，可设置每个季节每个月份路灯开启和停止的时间，大大降低人工控制成本。
4、强大的记忆功能照明节电控制装置具有强大的记忆功能，即使在断电后也不会导致程序丢失，在市电恢复正常后节电设备正常运行，无需做任何调试。
5、故障记录功能本系统具有故障自动记录功能，在出现故障后通过笔记本电脑将故障数据导出，查出并分析故障原因，在最短时间内排除解决故障。
例如某年、某月、某日、某分发生过何种故障，最多可记录100组，可通过RS232通讯接口将故障信息导出。
6、保护功能完善具有过压、欠压、过流保护及自动报警功能，另外还具有手动强制旁路和故障旁路功能，确保节电装置在任何情况下都能正常使用，持续不断电工作。
7、路灯监控系统预留路灯监控系统接口，支持RS485总线通信控制、电话语音通信控制、GPRS或GSM无线宽带通讯控制方式。
ILC智能节电控制装置的结构与工作原理ILC智能节电控制装置由调压稳压变压器、无闪断动态调压控制技术、采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。
根据负载特点和电网电压的实际情况，实行分相采样，分相稳压调压。
其工作过程为：负载设备开始工作时，采样电路获取当时输出电压，经检测控制电路与基准电压进行比较判断，然后输出控制信号，控制调压电路进行无极调压，使补偿电路产生大小不同的补偿电压，达到降低和稳定输出电压的目的。
输出电压的转变过程是缓慢的斜坡方式，不会产生任何冲击电流。
用户根据当地道路照明需要，通过时控电路对照明负载的运行时间和供电电压进行编程，以最大限度地降低灯具的电耗和温度。
同时，检测控制电路还对保护电路进行控制，万一节电控制装置输出电压过、欠压、过流或调压系统工作不正常时，ILC智能节电控制装置还能自动切换到旁路状态，转到市电供电，不会造成负载设备的供电中断。
ILC产品系列——智能照明节电控制装置，该装置是通过调节电路的电压、电流的幅度，降低灯具和线路的工作温度，最大限度地降低灯光照明电路的电耗，从而达到节电目的。
并且可以延长灯具的使用寿命，减少灯具烧损造成的费用开支，大幅度降低用电成本，所节省的电费可为用户带来可观的经济效益。
设计原理智能照明节电控制装置是一种高科技的智能设备，以现代控制理论为基础，采用最先进的计算机控制方式，产品主控单元采用高位数的微处理器，高速实时采样市电电网各种不同状态，所以在使用过程中，无论出现何种情况，该装置输出的始终是最优的电压，整个过程无需任何人为调节。
由CPU自动采样、保持、信号处理、判断，自动输出最优电压。
主控单元的EEPROM存储自身重要数据，保证精确输出最优电压。
时钟控制单元采用高精确RTC，具有集成的TCXO和晶体，即使是在停电的情况下，仍然可保持精确计时，保证数据不会丢失。
产品特点●实时采样市电数据，自动输出最优电压，可以大量节约电能，节电率高达15%—35%。
●主回路采用特制元器件，动态多级平滑调节及稳定三相电压，灯光无闪断，对电网无谐波污染，绿色环保，延长灯具使用寿命。
●三相设备每相可独立调节，可操作性强，且保证单相的故障绝不影响其它两相的正常运行。
●具有过压、欠压、过流保护及自动报警功能。
●任意一相负载电流超过额定电流时，系统自动旁路，负载电流恢复正常，系统自动复位。
●具有手动强制旁路功能和故障旁路功能。
●利用时钟管理模块，可控制灯具启动和停止时间，且每个月份的开关机时间可以单独设置。
●人机交互方便、安全、智能控制，实时显示各相电压、电流。
●具有强大的记忆力功能，在断电后保证系统配置参数不丢失。
●具有故障记录功能，最多可以记录100组故障信息（如：某年、某月、某日、某时、某分+故障编号）●具有RS232通讯接口，方便数据设定和传输。
●配备路灯监控系统，支持RS485总线通信控制、电话语音通信控制、GPRS或GSM无线宽带通讯控制方式。
（可选）应用指南●市政照明城市道路、高速公路、街道广场、隧道、桥梁、城市亮化工程●商业照明商场、超市、宾馆、酒店、写字楼●公共照明政府机关、办公大楼、银行、医院、学校、车站、码头、地下停车场、加油站、体育场馆、度假村、智能商住小区等●工厂照明纺织、造纸、石油、化工、电力、服装、食品加工厂等●交通运输及其他行业照明部队、铁路、民航等技术参数产品安装说明1、在本装置内部的端子及外引线上有电压，人体在接触到这些端子时会有触电的危险！请严格按照专业电工人员的指示进行操作。
2、节电器在接线时一定要请专业电工技术人员看清接线方法后，方可进行接线。
3、按照接线方法进行接线操作开关时，切记“先断后合”，线路中的负荷开关（电源总开关）与节电装置上的开关不能同时合闸，否则会引起不必要的事故，严重时会损坏节电装置。
4、负载容量的测定：本装置无论在任何情况下都不能超过最大额定容量使用，所以在安装本装置前，请先测定与本装置连接的负载容量（KVA）与电流（A），确定是否与本机容量相符。
5、本装置分为户内型和户外型，室内用的装置，安装时应避开高温高湿的环境，且实施接地。
6、本装置在工作过程中（长时间使用）会有一定的发热，属正常现象。
因此请注意不要让细棉等易燃尘埃进入机器内部，也不要把易燃物品放在机器附近。
安装形式及位置节电器串联在总电源开关与用电负载（用电设备）之间。
